Cee Stecker Cee Adapter

Alle Elemente des CEE-Stecksystems verwenden Stifte und Buchsen mit deutlich größerem Durchmesser im Vergleich zu üblichen Schutzkontakt- und Flachsteckern. Was besonders auffällt: Der Schutzkontakt wird nicht über Randklammern hergestellt, sondern – bei Steckern – über einen nochmals dickeren und leicht vorauseilenden Stift.

Die Bezeichnungen der Kontakte sind vereinheitlicht, es gibt Stifte beziehungsweise Buchsen für den oder die Außenleiter, für den Neutralleiter und für die Schutzerde. Im deutschen Sprachraum repräsentiert L einen Außenleiter, N den Neutralleiter und PE die Schutzerde. Die Lage des PE-Stifts innerhalb der kreisrunden Stiftanordnung wird anhand eines imaginären Ziffernblattes mit dem Buchstaben h definiert. So bedeutet die gängige Bezeichnung 6h, dass sich der PE-Stift auf der 6-Uhr-Position befindet. 3h steht für 3 Uhr, 9h für 9 Uhr, 12h für 12 Uhr. Eine Nase beziehungsweise eine Kerbe am Gehäuserand unmittelbar unter dem PE-Anschluss ist eine zusätzliche Sicherheitsmaßnahme gegen falsches Einstecken.

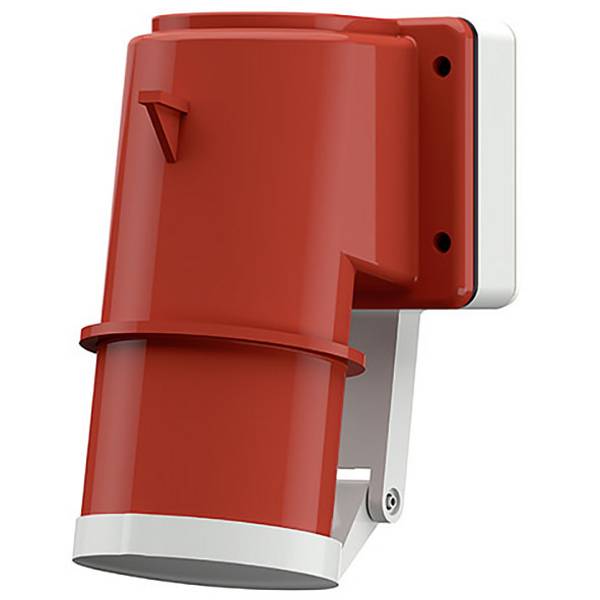

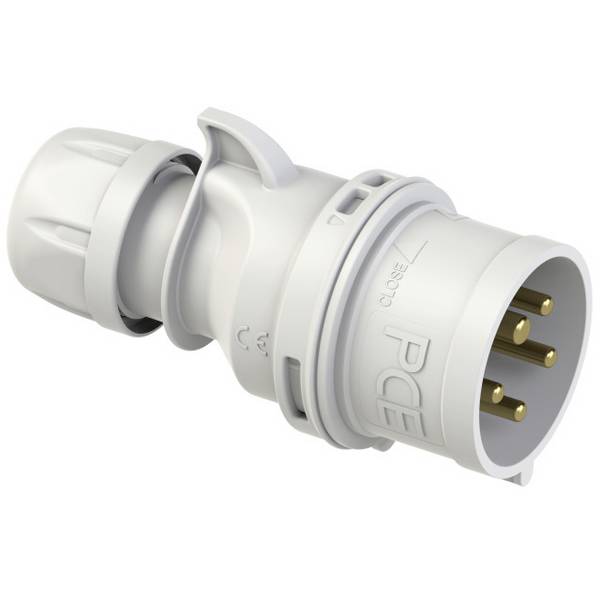

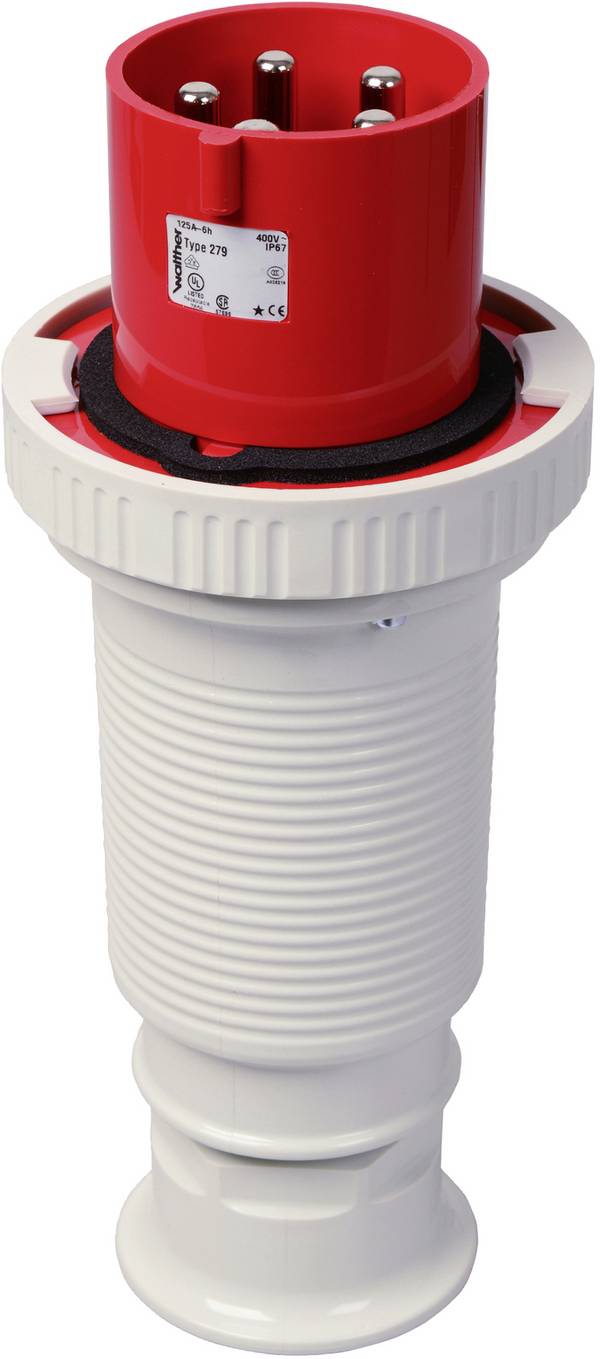

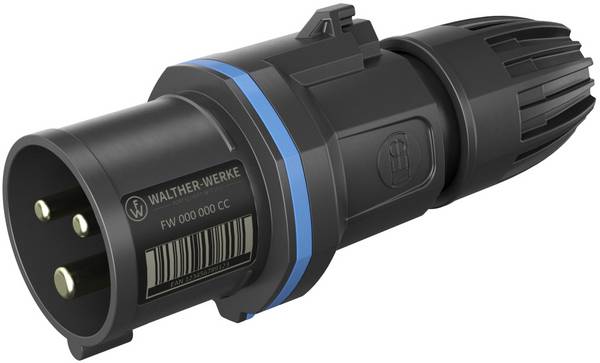

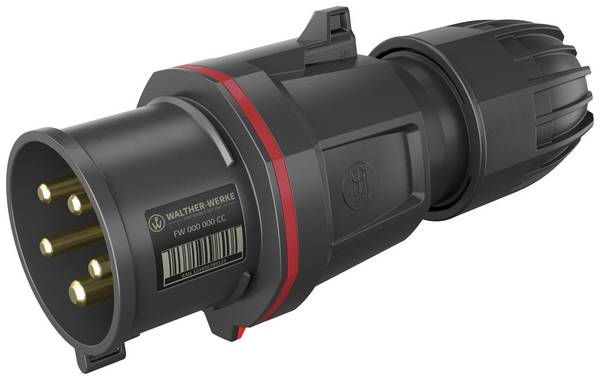

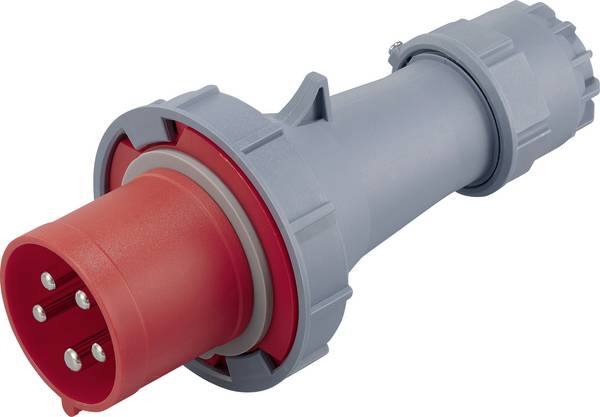

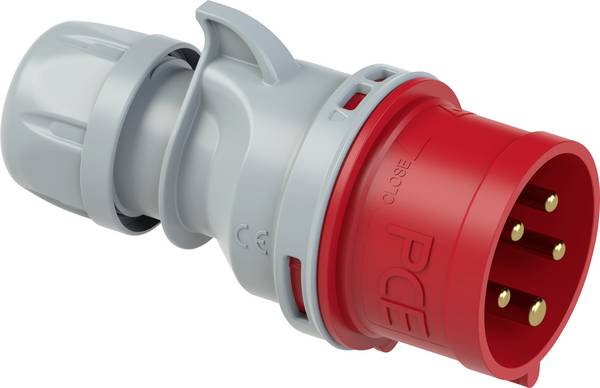

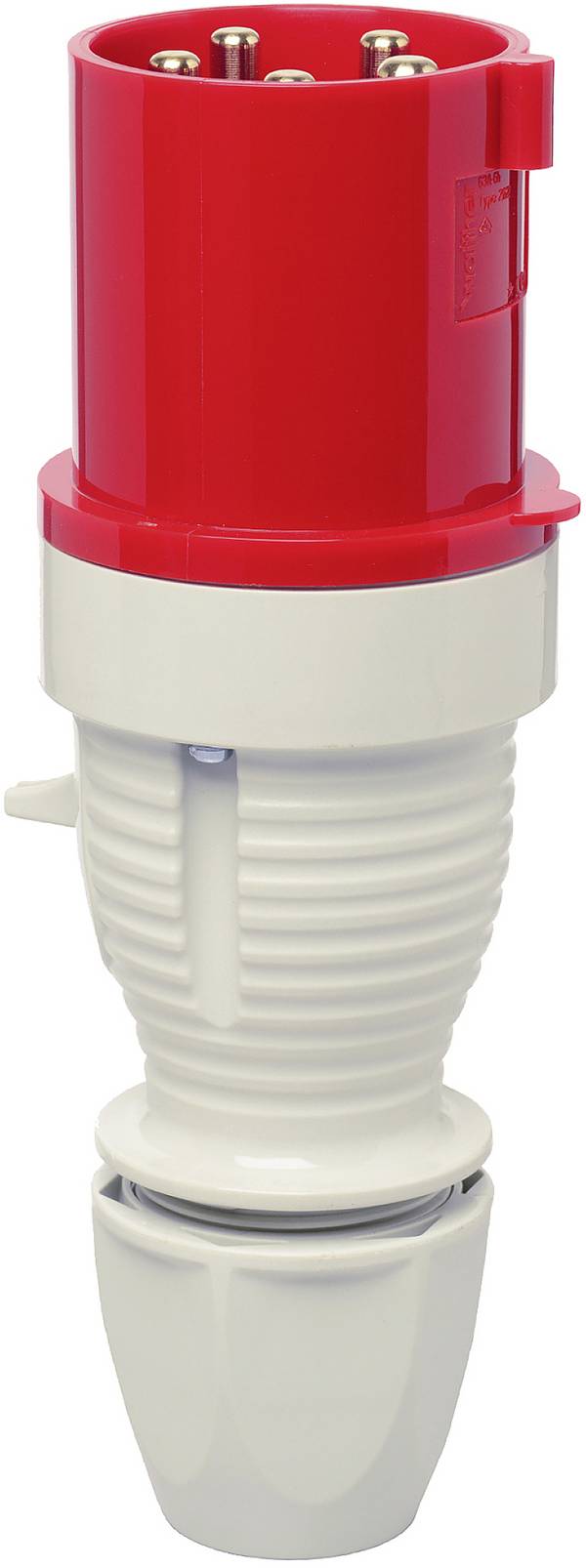

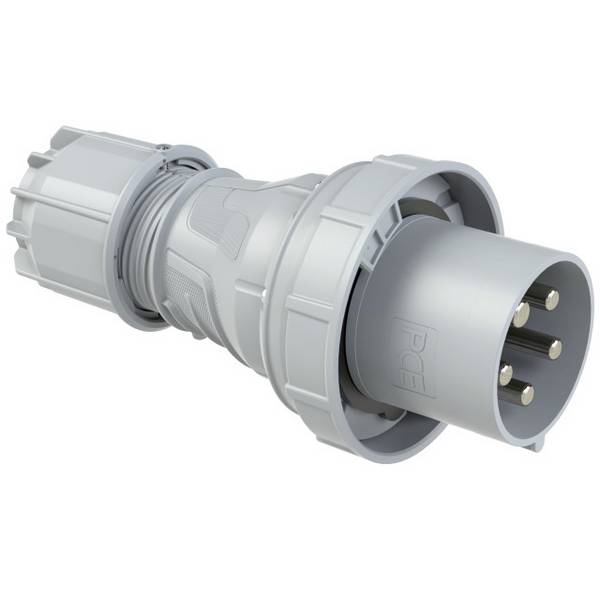

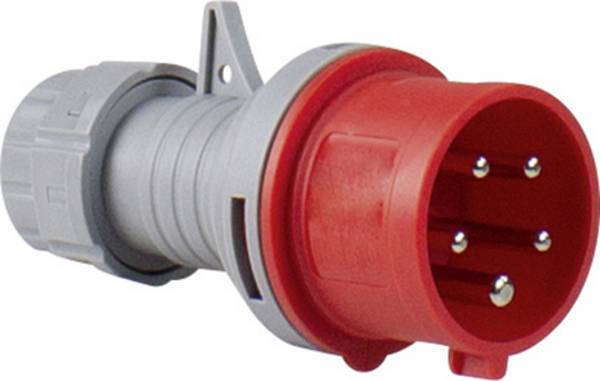

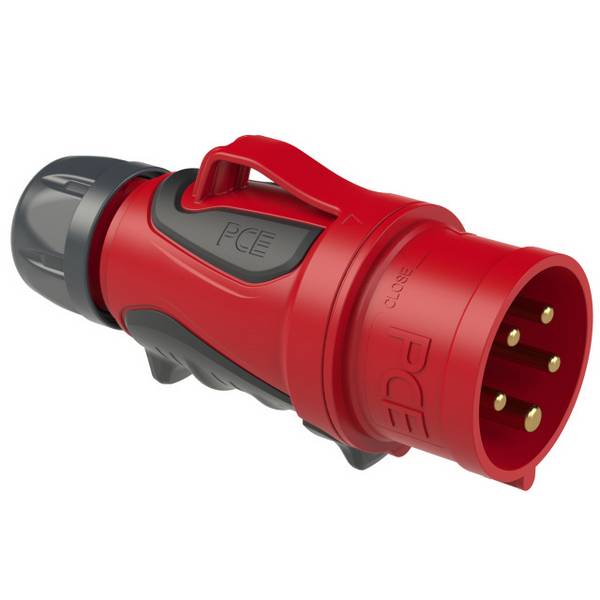

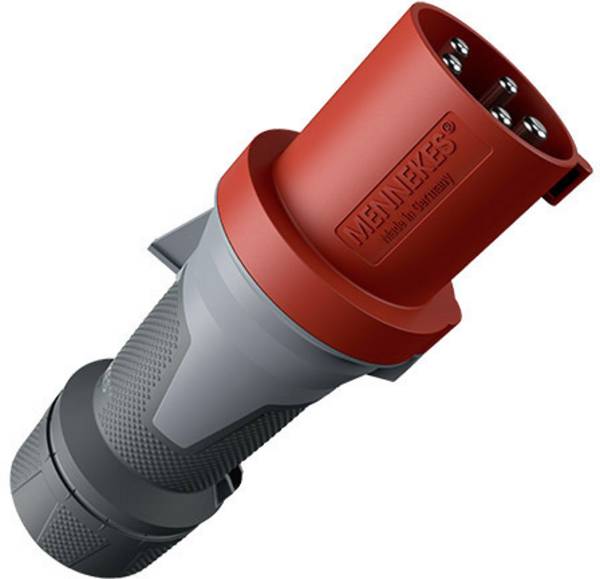

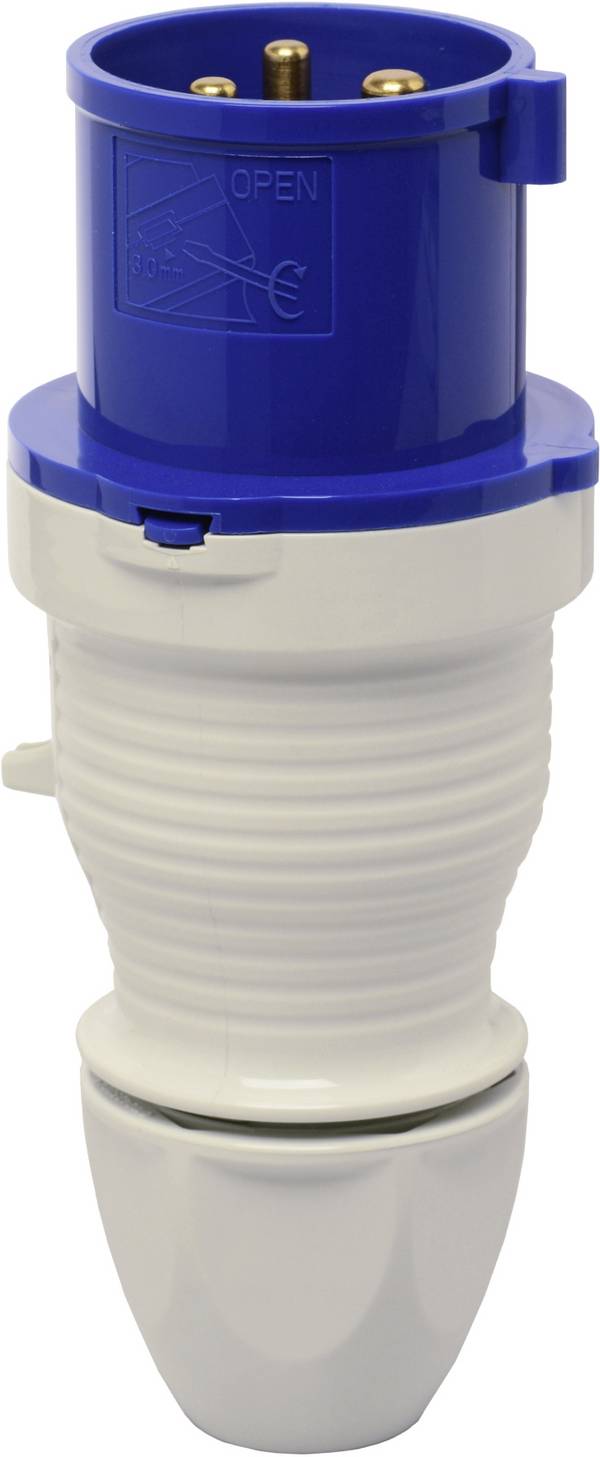

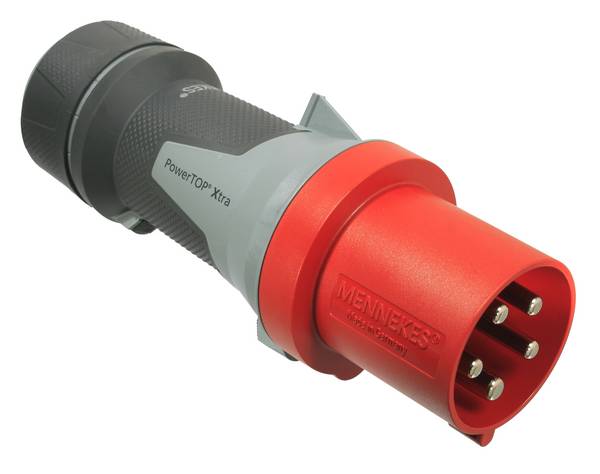

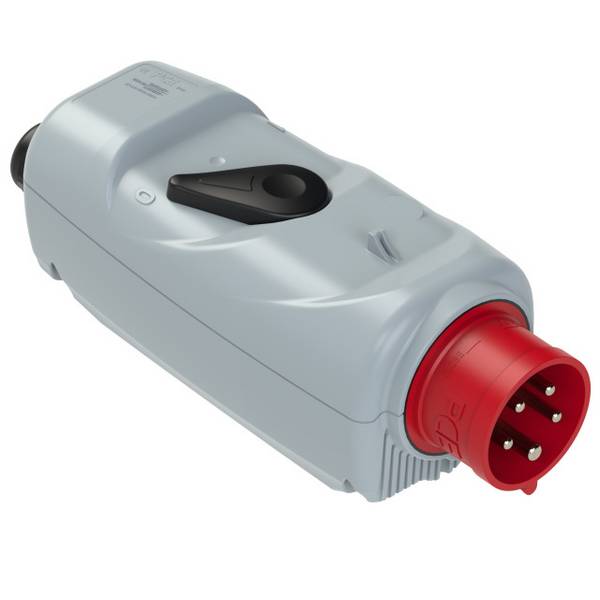

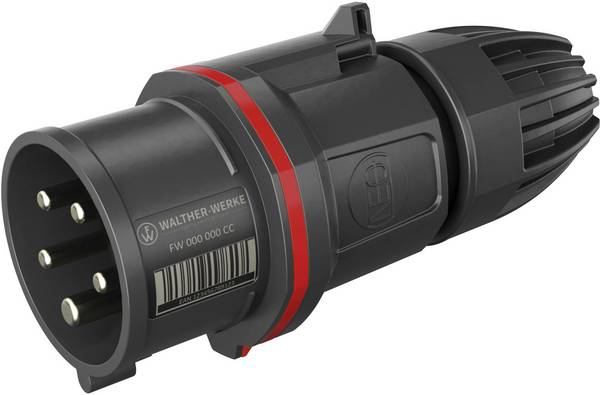

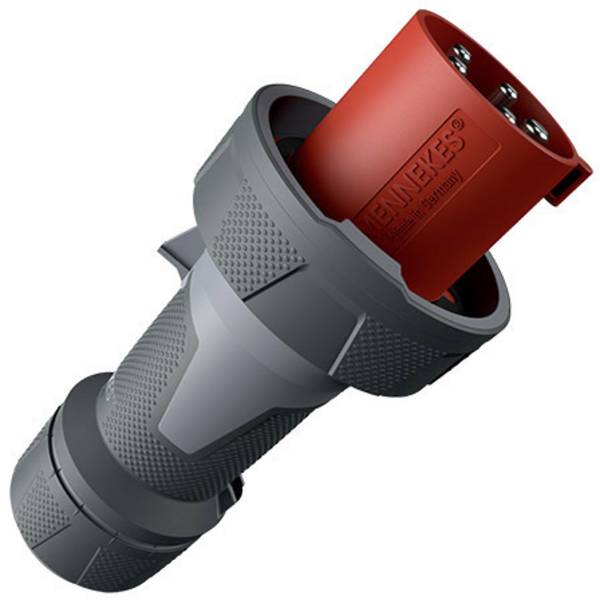

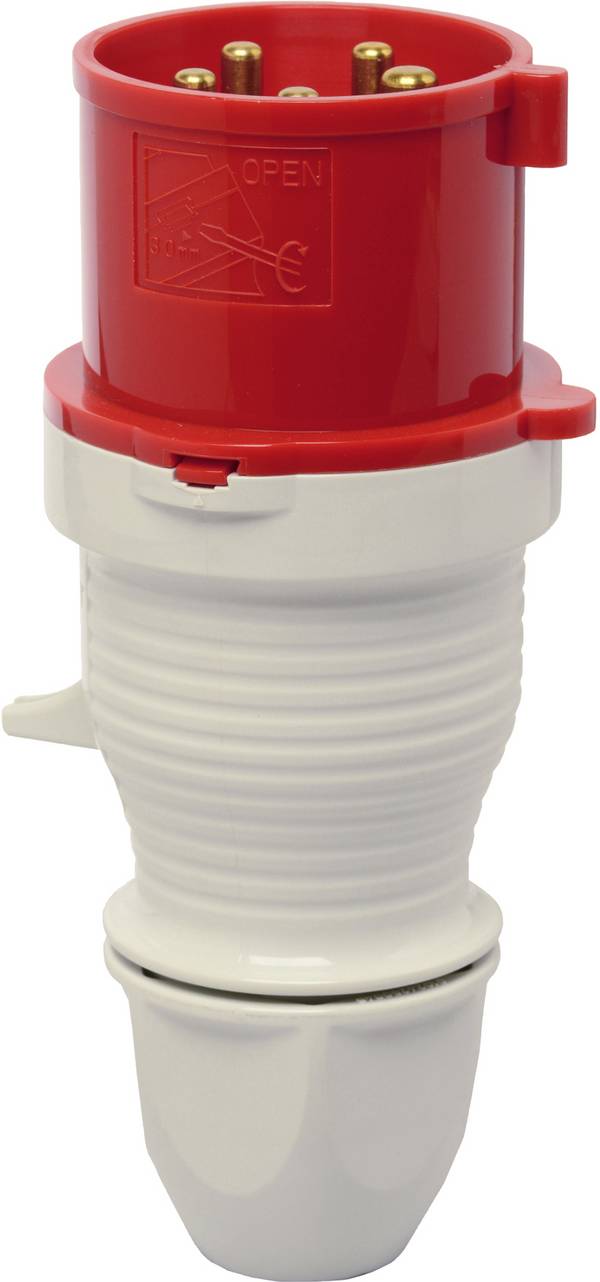

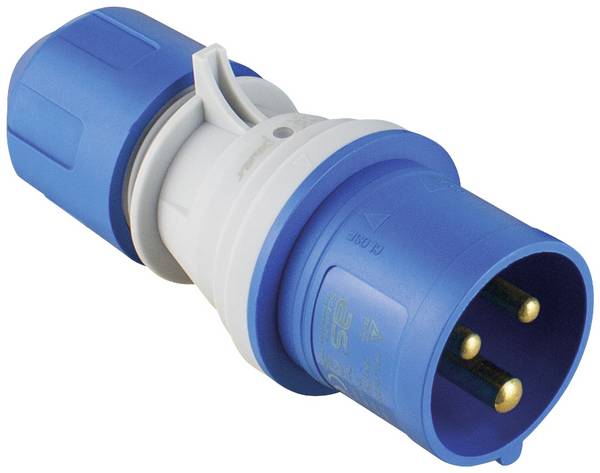

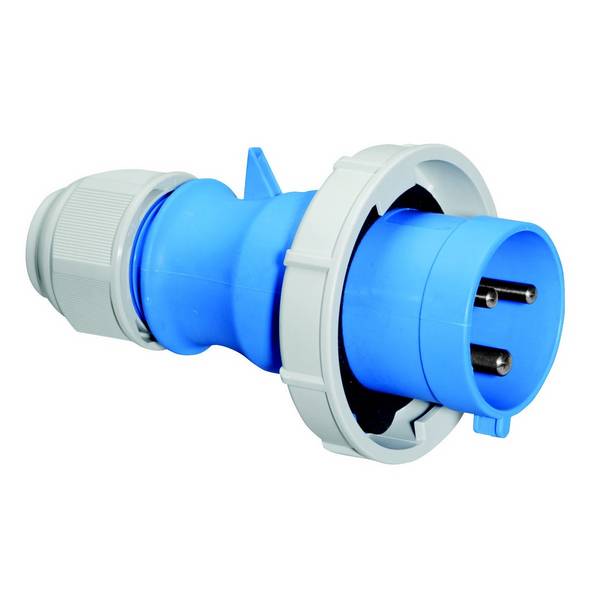

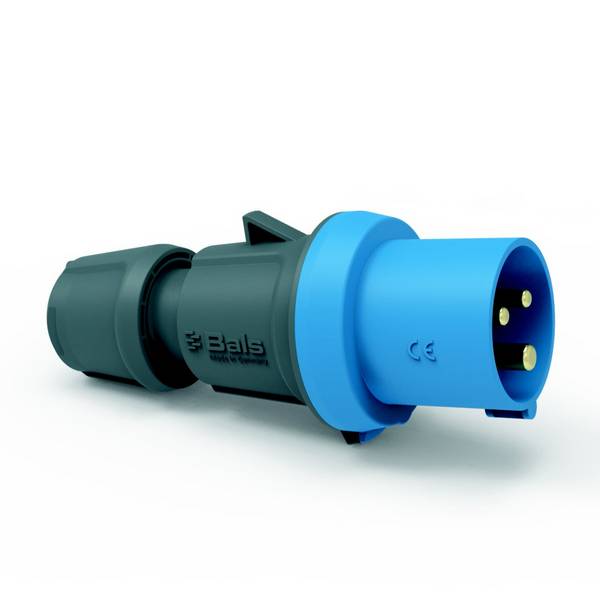

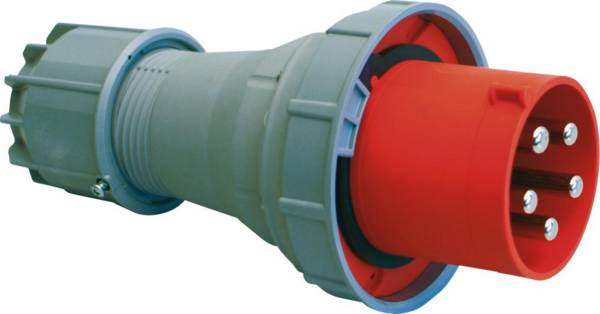

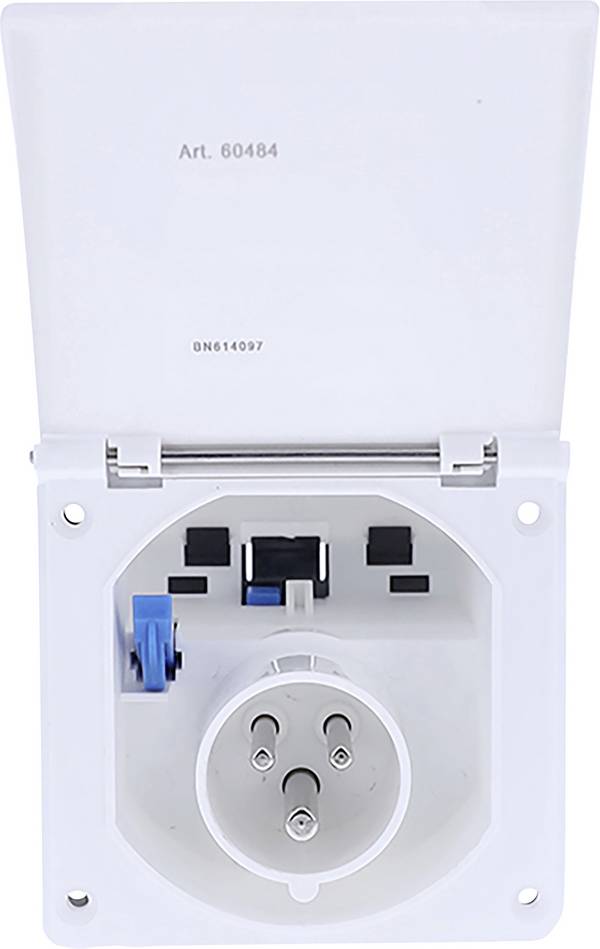

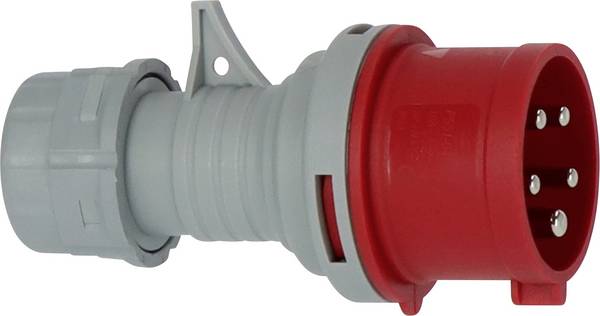

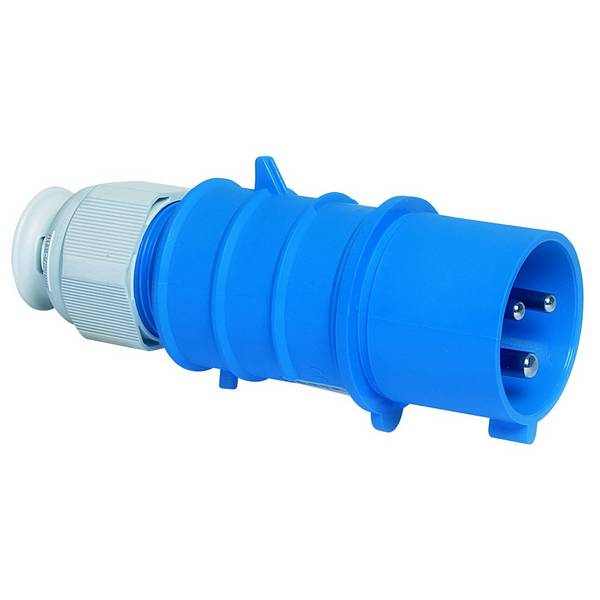

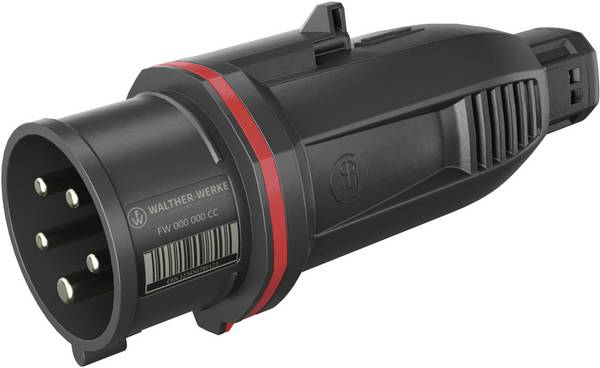

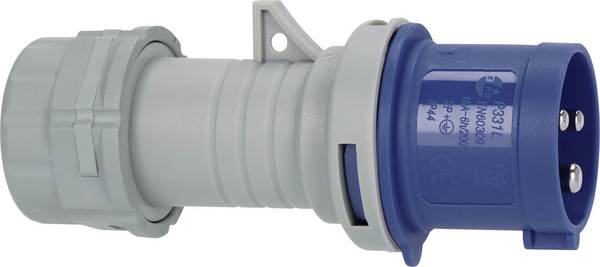

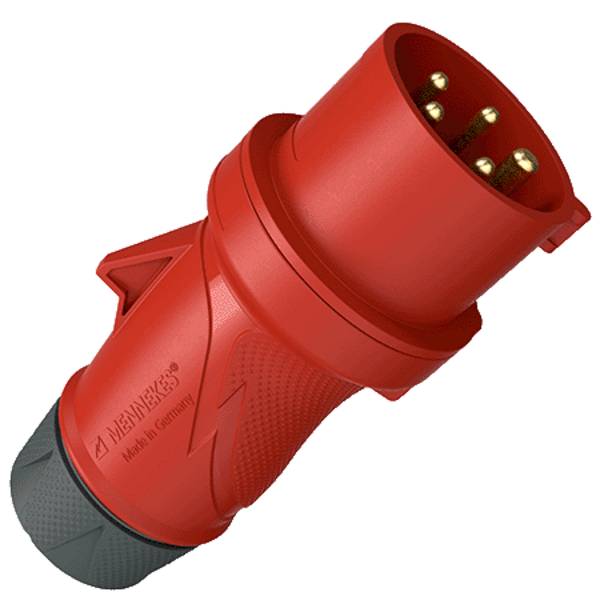

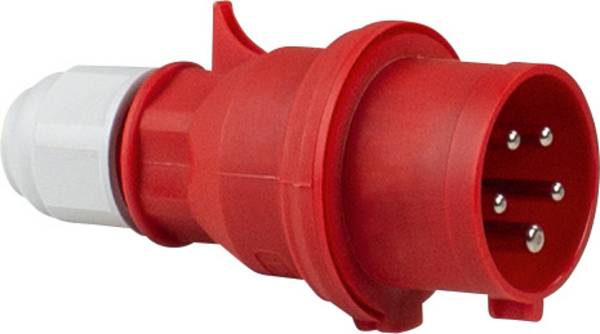

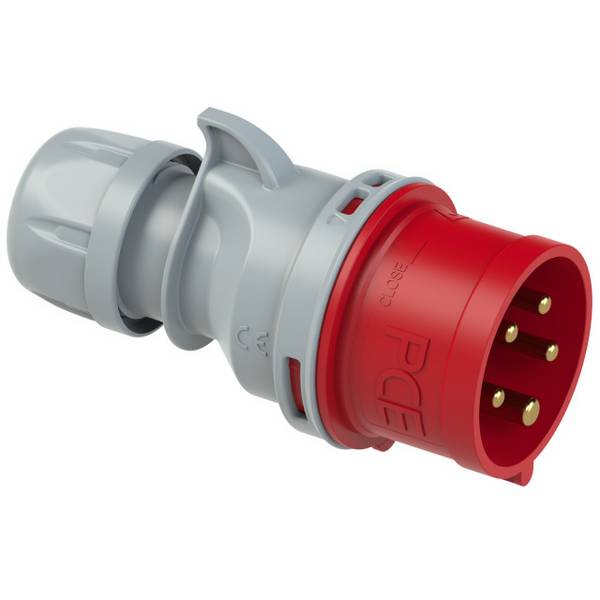

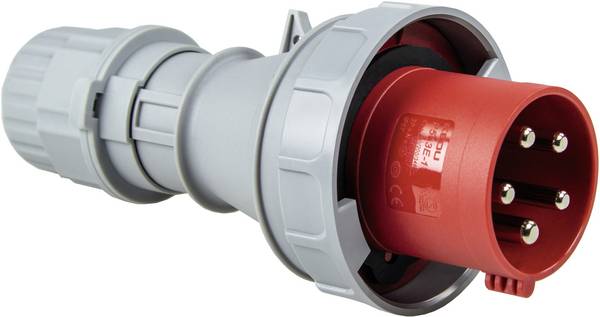

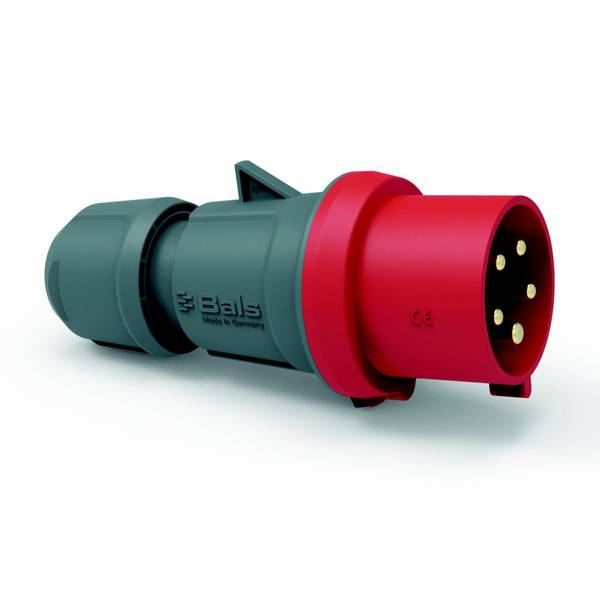

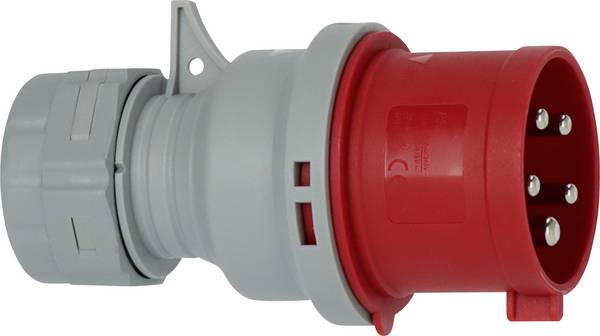

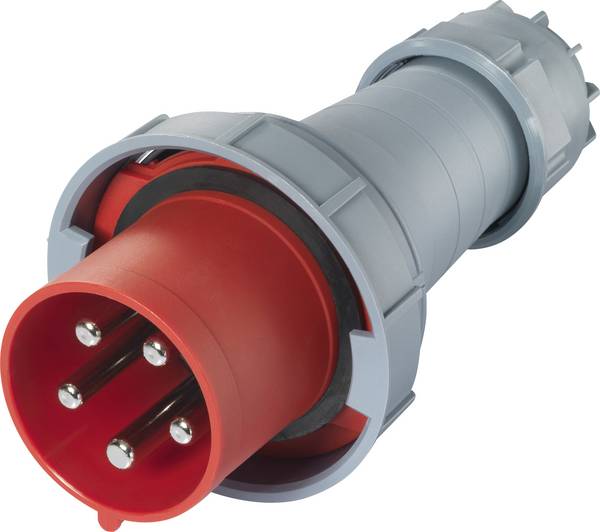

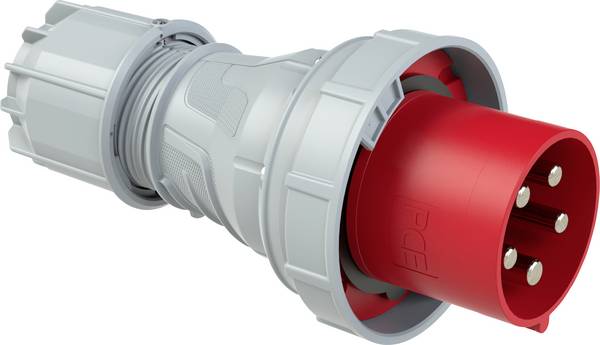

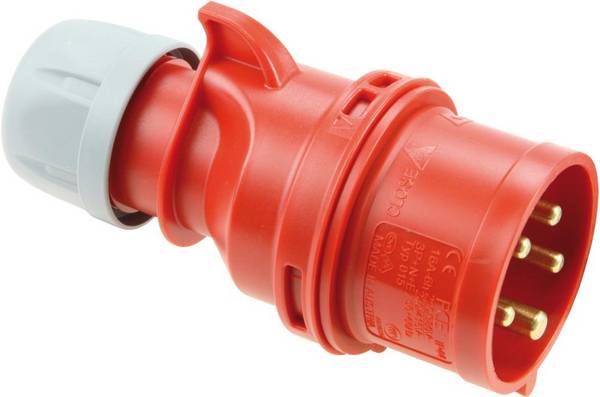

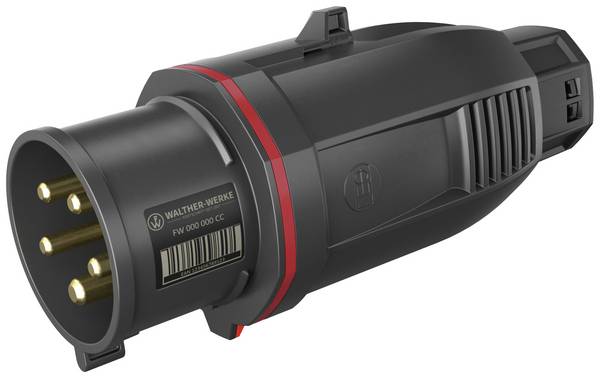

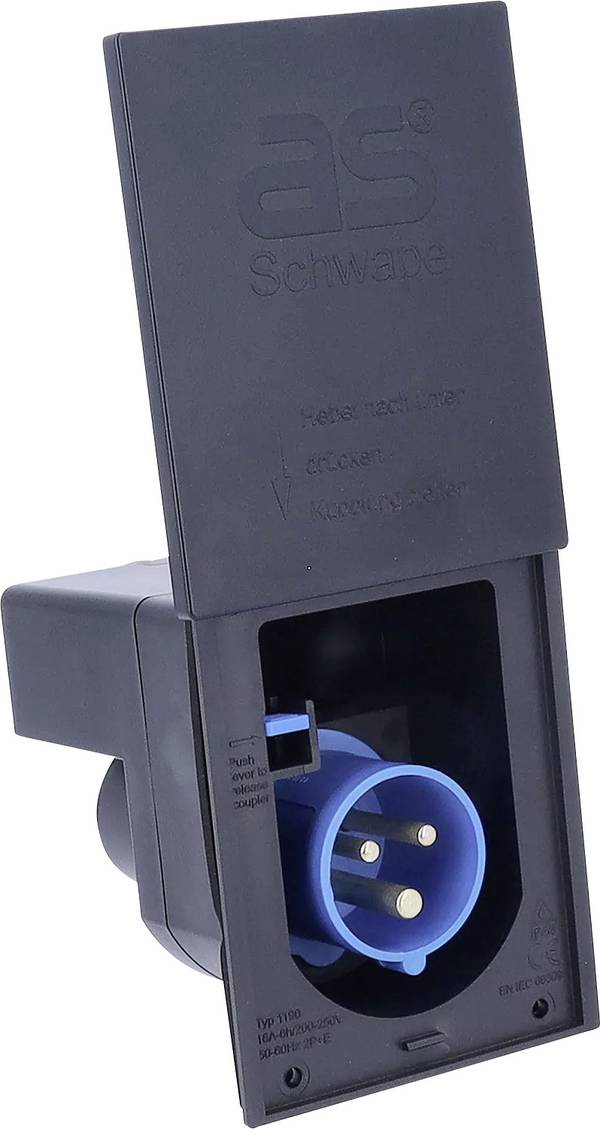

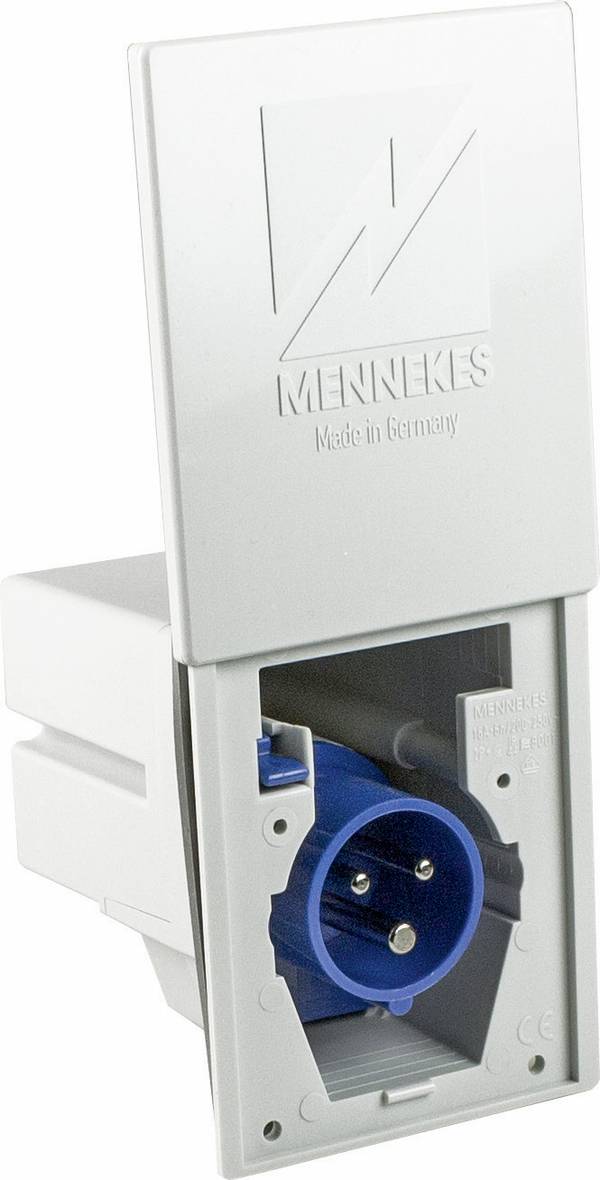

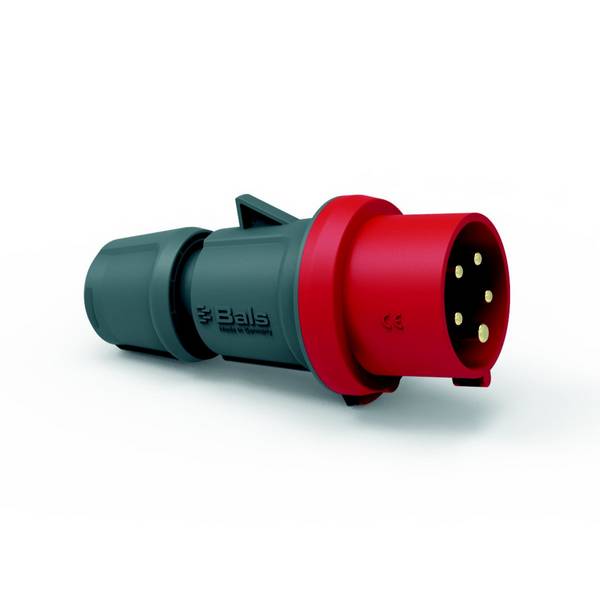

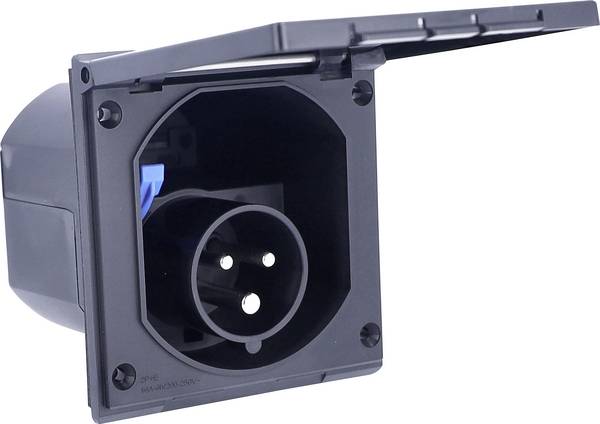

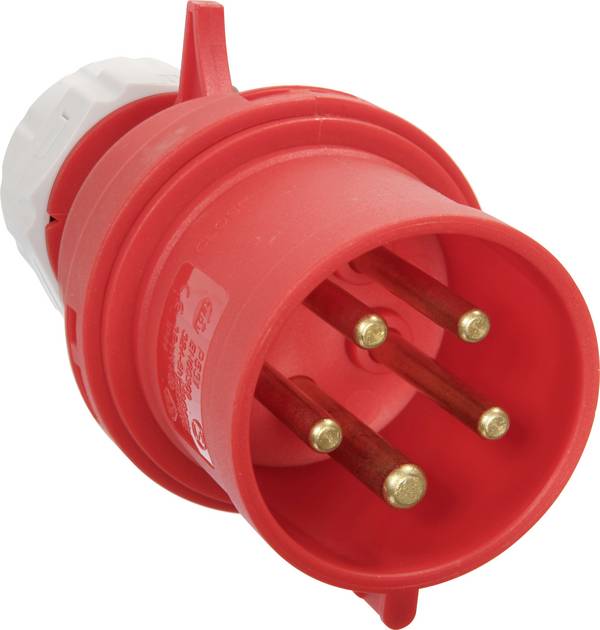

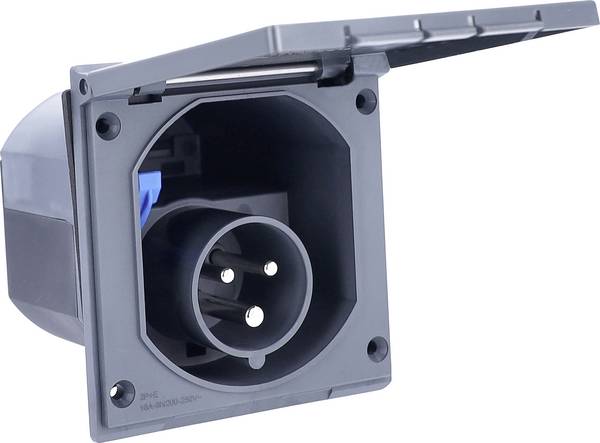

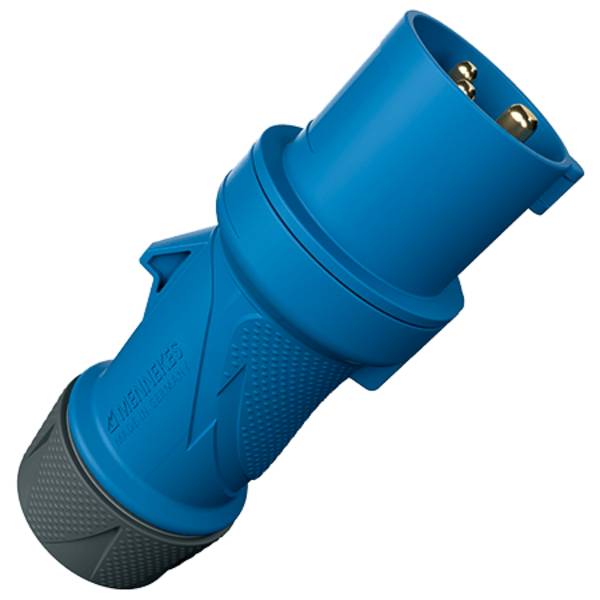

L+N+PE 6h lässt auf einen blauen 3-poligen Anschluss für einphasigen Wechselstrom bis 250 Volt und 16 Ampere schließen. 3L+N+PE 6h ist die Standardkonfiguration für dreiphasigen Wechselstrom bis 400 Volt. Das Gehäuse von CEE-Steckern und CEE-Adaptern dieses Typs ist rot. Die üblichen Stromstärken liegen bei 16 oder 32 Ampere, verfügbar sind aber auch Typen für 125 Ampere und mehr.

Auf Baustellen in Mitteleuropa sind die meisten CEE-Adapterkabel mit diesem Drehstrom-Adapter ausgestattet, da die Spannung zwischen einem der Außenleiter und dem Nullleiter 230 Volt beträgt und sich für andere Geräte verwenden lässt. Die Lage des Außenleiters gegenüber dem Nullleiter ist in solchen Fällen mit einem Phasenprüfer vor der Konfektionierung des Kabels zu überprüfen.

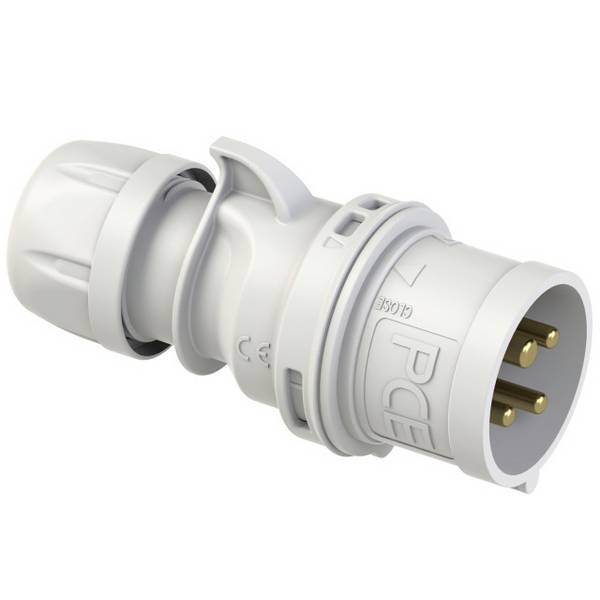

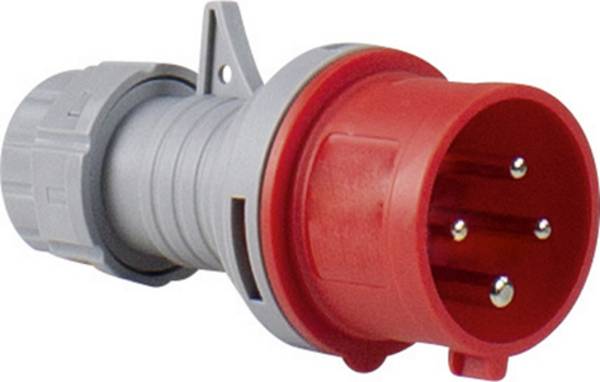

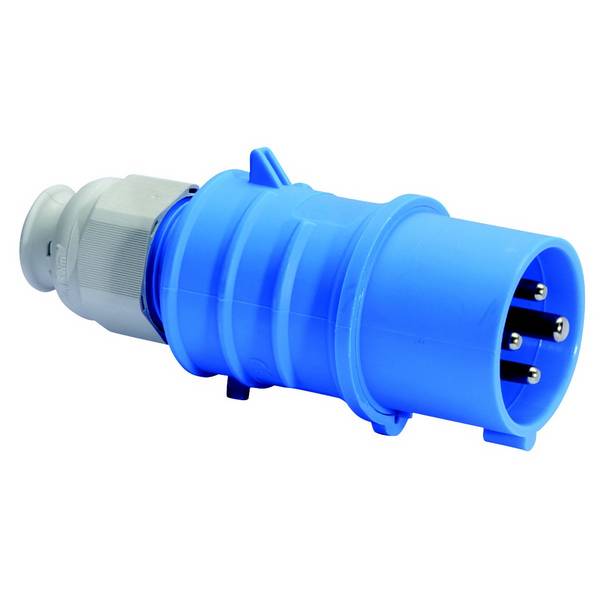

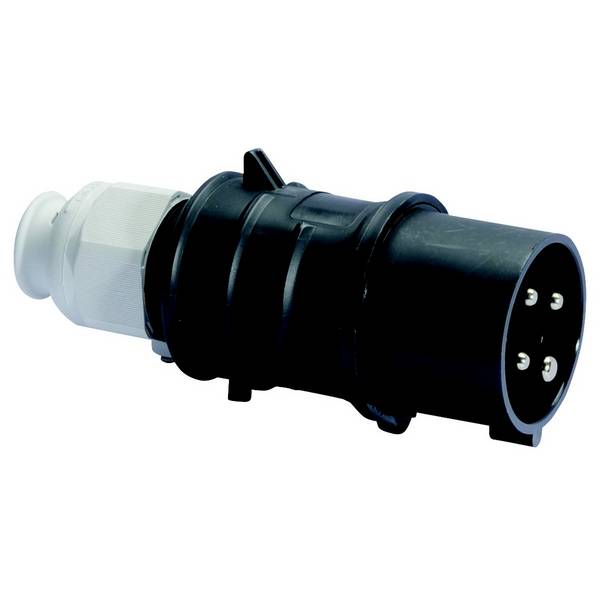

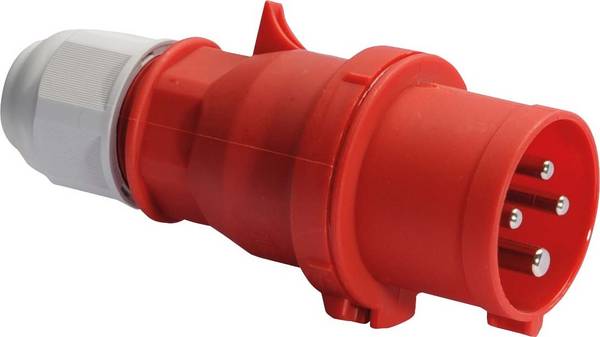

Dreiphasige Induktionsmotoren in Dreieckschaltung benötigen keinen Nullleiter, sodass es auch eine 4-polige Variante der IEC 60309-Stecker für Dreiphasenstrom gibt. Obwohl die Norm dies eigentlich nicht zulässt, wird bei einigen CEE-Adapterleitungen eine 5-polige Steckdose an ein 4-adriges Kabel angeschlossen, der Nullleiter ist dann nicht aktiv. In diesem Fall sind zwar 230 Volt zwischen Phase und Nullleiter nicht verfügbar, 400-Volt-Geräte mit ihrem üblichen 5-poligen Stecker lassen sich dennoch ohne Adapter anschließen.

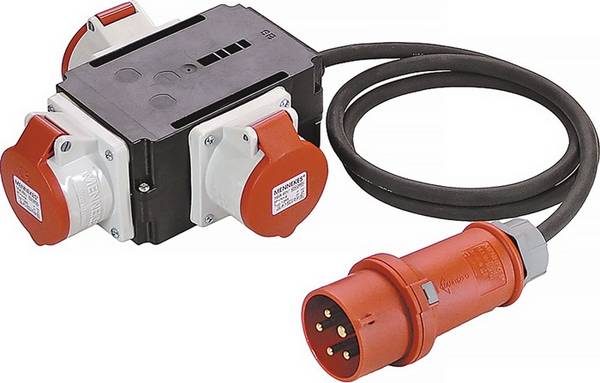

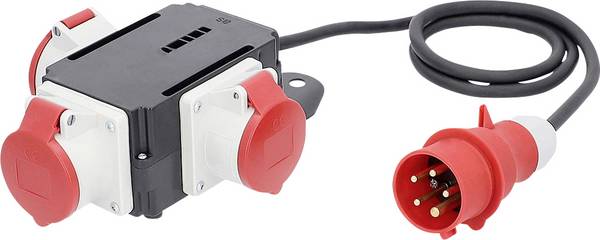

Werden CEE-Stecker oft benötigt, lohnt sich die Anschaffung eines Stromverteilers, gegebenenfalls mit Schlüsselschalter, Kippschalter oder Schiebeschalter. Damit bietet sich die Möglichkeit, gleich mehrere CEE-Steckvorrichtungen zur Verfügung zu haben, je nach Ausführung des Stromverteilers auch für unterschiedliche CEE-Stecker.
