Ratgeber

Ventilverbinder » Einstellbare Rohradapter

Sind zwei Rohre für Flüssigkeiten oder Gase schnell und zuverlässig zu verbinden, können Ventilverbinder die optimale Lösung sein. Denn Sie dienen nicht nur zur Überbrückung, mit ihnen lässt sich auch der Durchfluss bequem steuern. Hier erfahren Sie die wichtigsten Fakten rund um einstellbare Rohradapter.

Was machen Ventile?
Einsatzbereiche von Ventilverbindern
Typen und Bauarten von Ventilverbindern
Hinweise zur Beschaffung

Ventilverbinder kommen z.B. in Bewässerungsanlagen zum Einsatz

Was machen Ventile?

Sowohl Ventile als auch Ventilverbinder werden grundsächlich als Vorrichtungen betrachtet, die den Fluss von Gasen, Flüssigkeiten oder Schlämmen regulieren, lenken oder kontrollieren. Dies geschieht durch Öffnen, Schließen oder teilweises Verschließen verschiedener Durchgänge.

Das Wort Ventil hat seinen Ursprung übrigens im lateinischen valva, dem beweglichen Teil einer Tür. In englischsprachigen Ländern aber auch in Frankreich ist aus diesem valva das Wort valve entstanden. Mit valve wird dort häufig jede Art von Ventil bezeichnet. Ventile gehören technisch gesehen zu den Armaturen, in der Regel sind sie aber in einer eigenen Kategorie eingeordnet.

Einsatzbereiche von Ventilverbindern

Ventile sind in sehr vielen Bereichen im Einsatz, beispielsweise in der Landwirtschaft und im Gartenbau zur Steuerung der Bewässerung, in der Industrie zur Steuerung von Prozessen und in Privathaushalten zum Ein- und Ausschalten sowie zur Druckregelung von Geschirrspülern, Waschmaschinen und Wasserhähnen.

Die gängige Betätigung der Adapter erfolgt manuell, in der Regel durch einen Griff, einen Hebel, ein Pedal oder ein Rad. Bei automatischen Ventilen meist durch Druck-, Temperatur- oder Durchflussänderungen.

Typen und Bauarten von Ventilverbindern

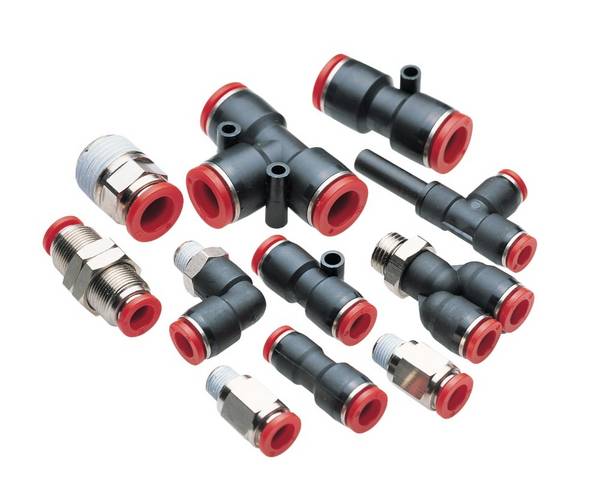

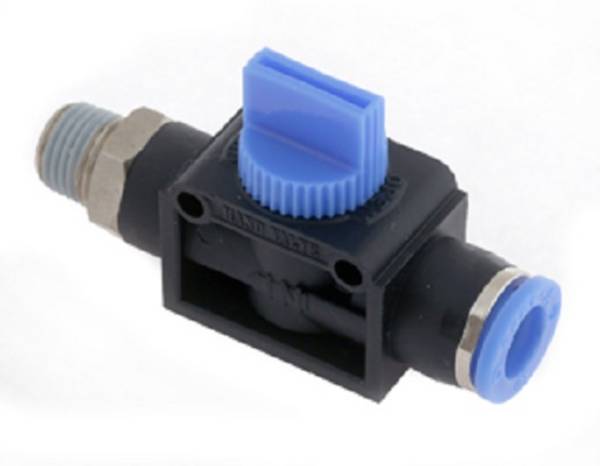

Ventilverbinder sind sozusagen Ventile mit genormten Anschlussstücken. Die Kopplung der Adapter mit Rohren erfolgt durch Steck- oder Schraubverbindungen, die durchaus unterschiedliche Durchmesser besitzen können. Möglich ist auch der Wechsel von einem Innen- auf ein Außengewinde.

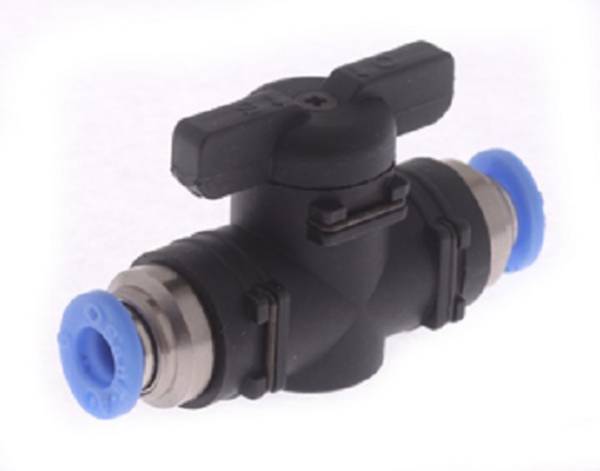

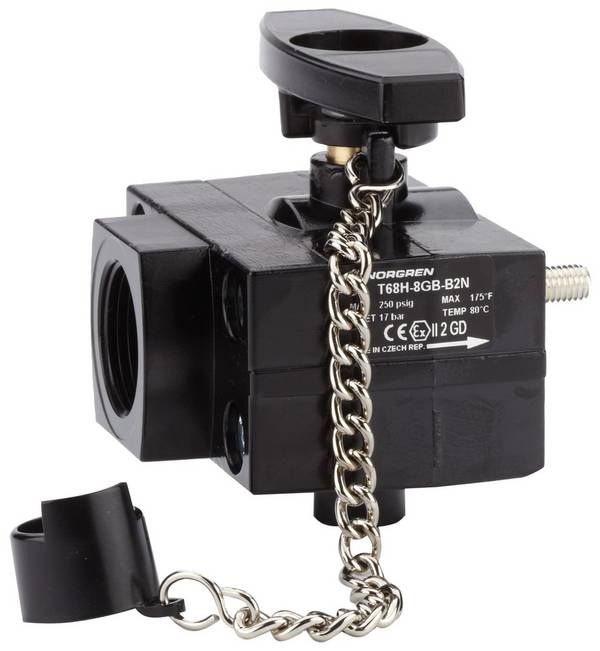

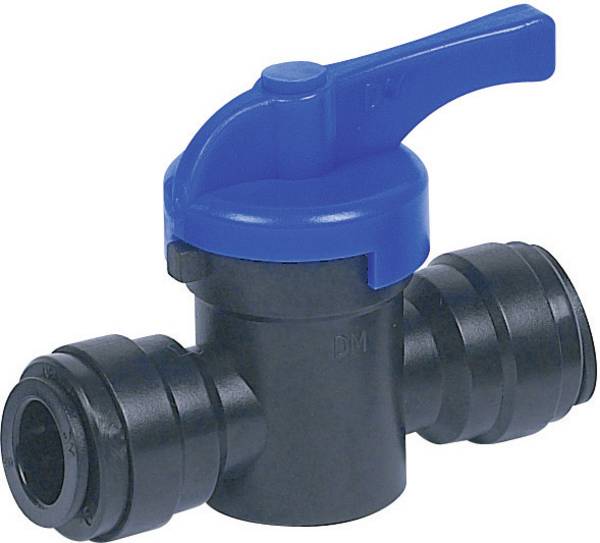

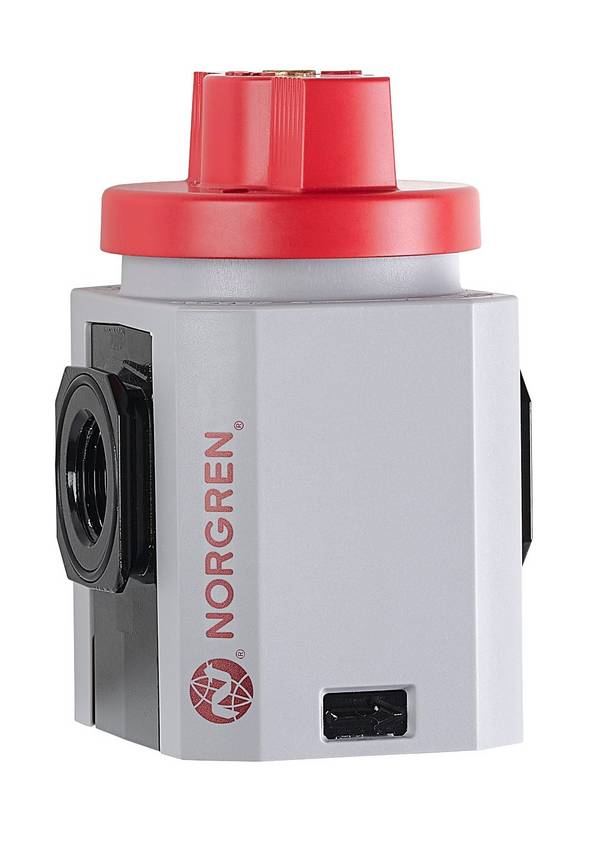

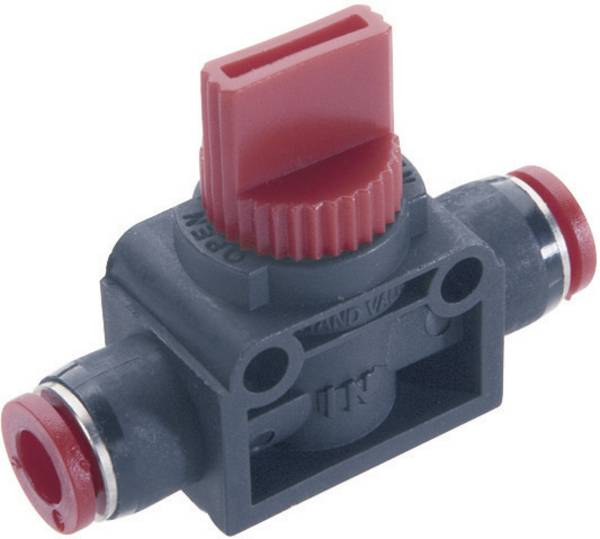

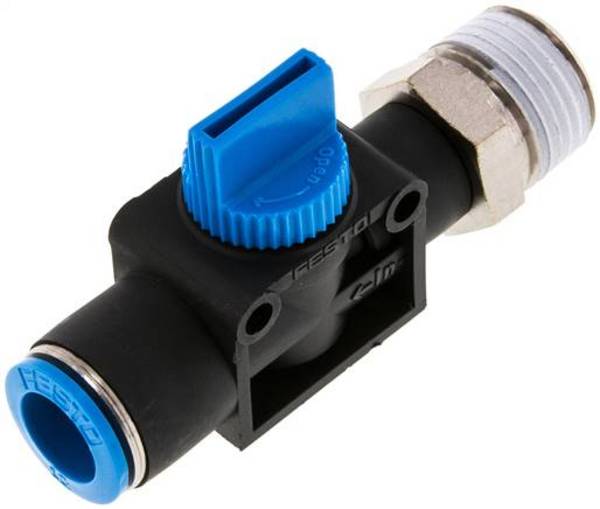

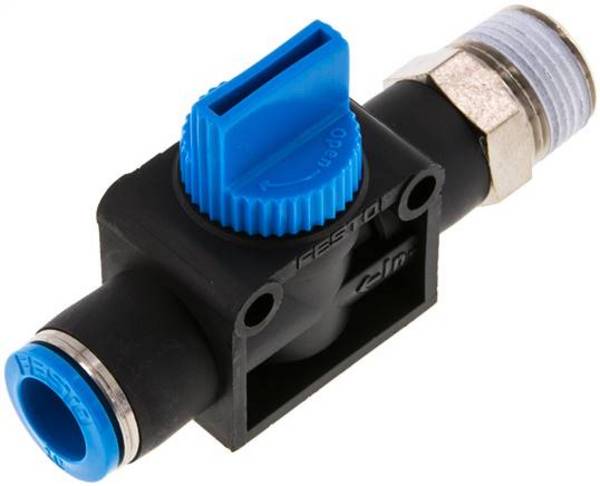

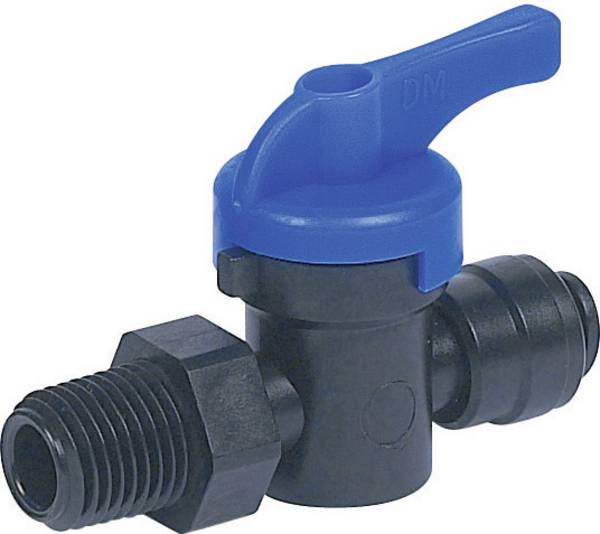

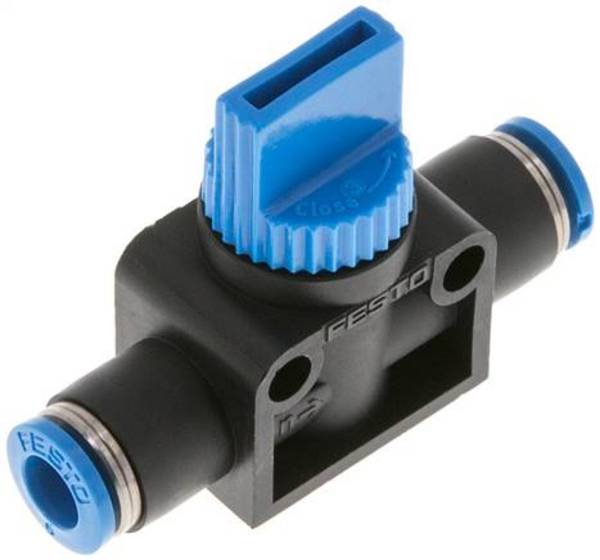

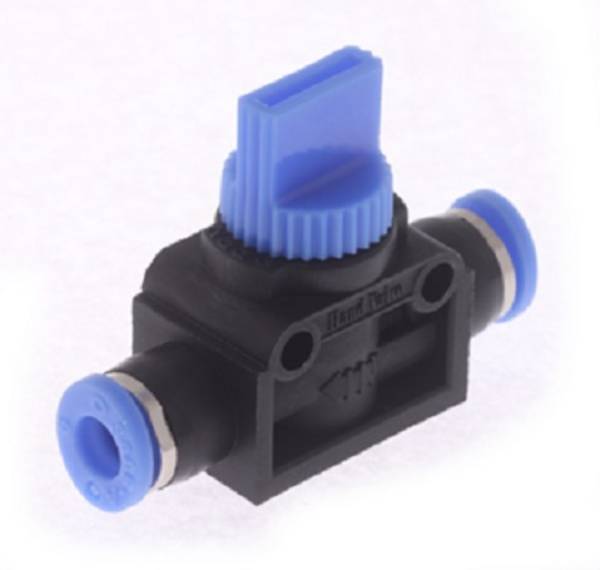

Absperrventile lassen sich schließen, so dass überhaupt kein Durchfluss stattfindet, oder vollständig öffnen, um einen maximalen Durchfluss zu erreichen. Die meisten Typen sind allerdings dafür ausgelegt, unterschiedliche Durchflussmengen zu regeln. Für solche Ventile gibt es verschiedene Bezeichnungen wie 2-Wege-, Regel-, Drossel-, Dosier- oder Nadelventile.

Die einfachsten und bekannteste Absperrventile sitzen in der Hauptwasserleitung im Keller jedes Hauses und an jedem Kaltwasserhahn.

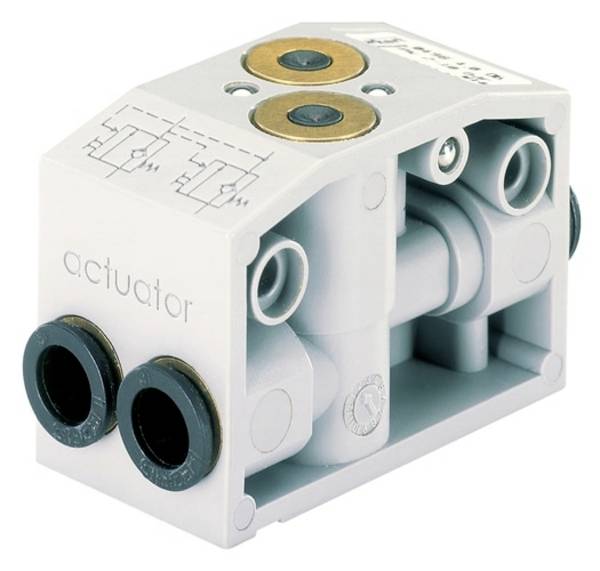

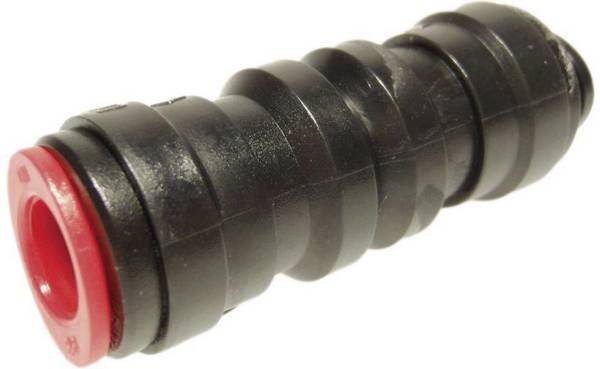

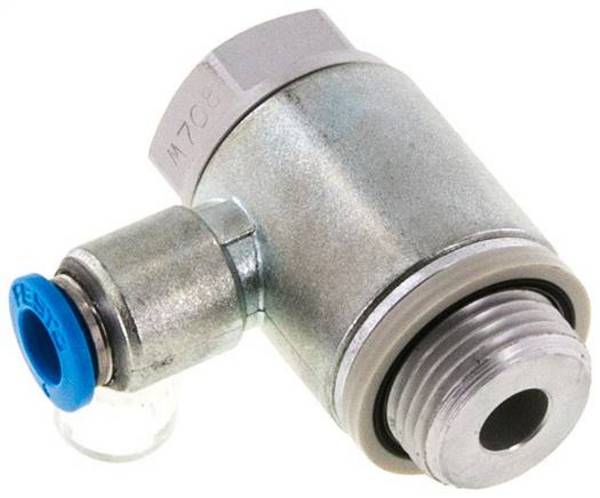

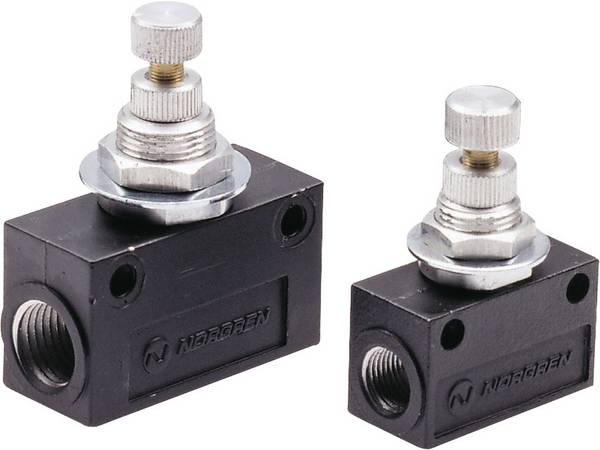

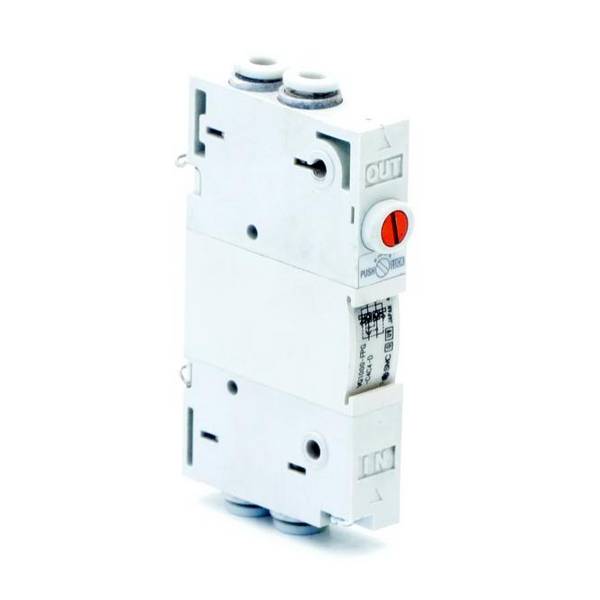

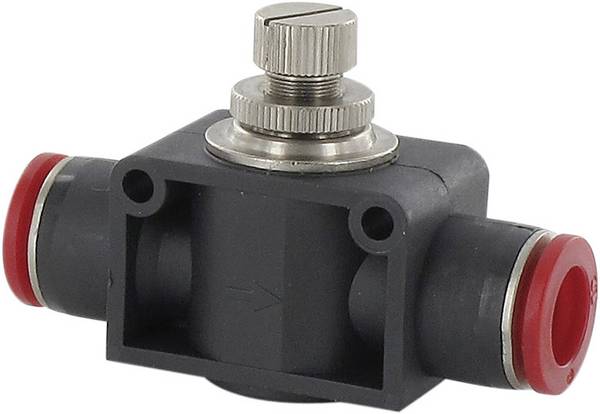

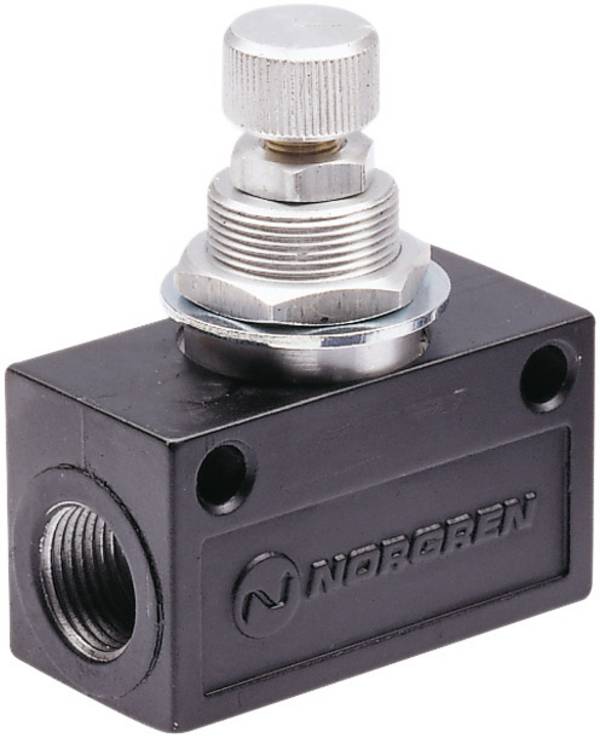

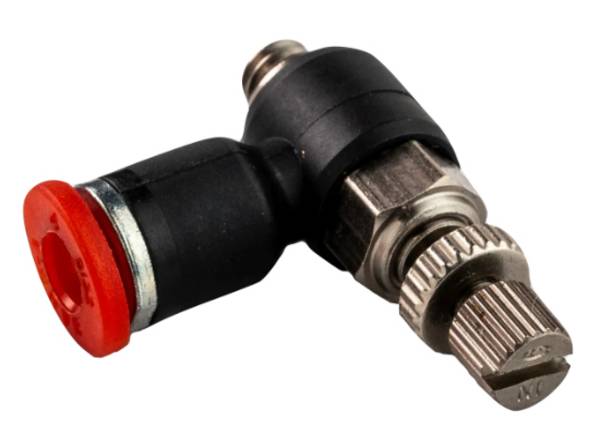

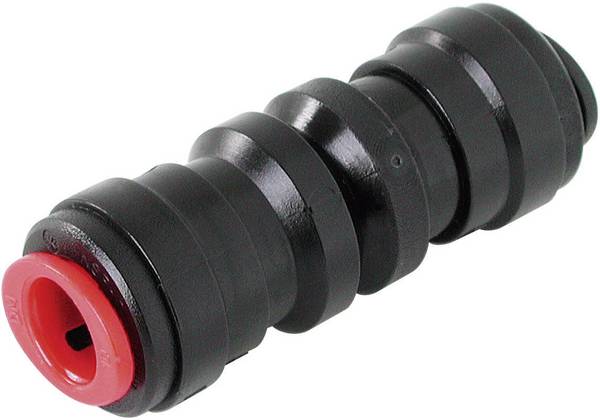

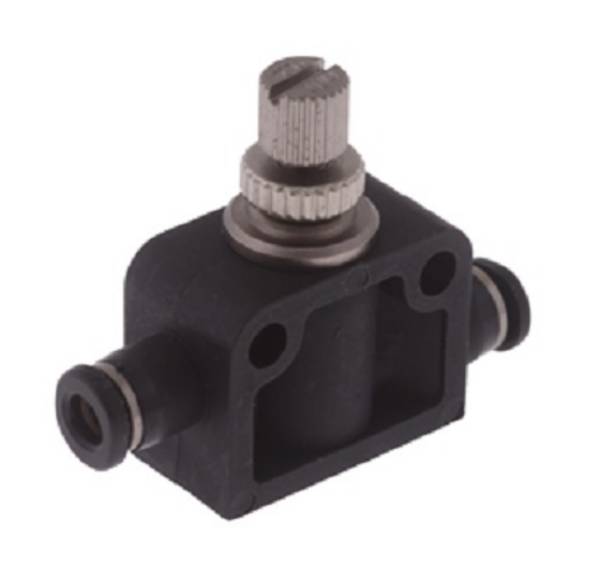

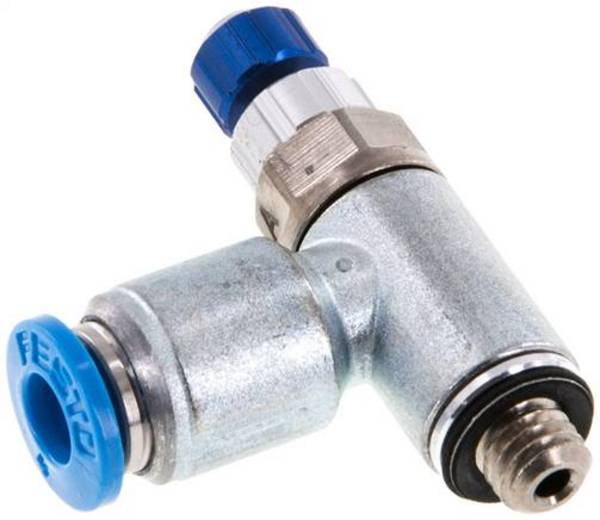

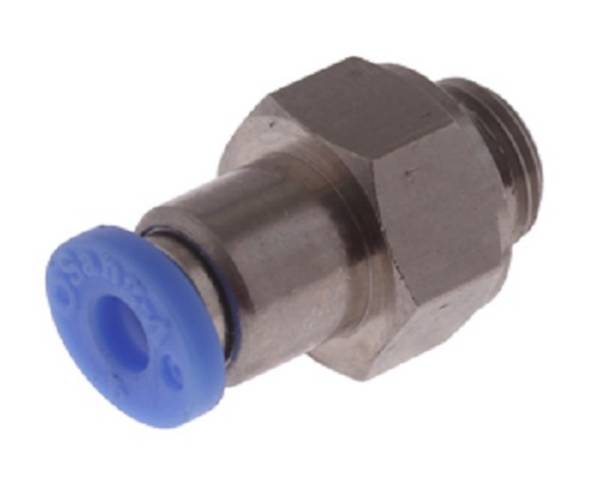

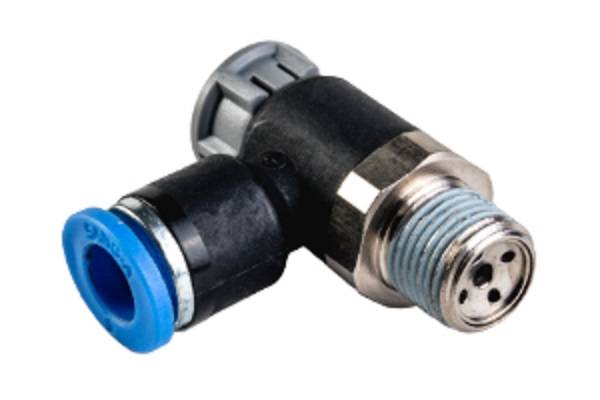

Rückschlagventile sind Ventile mit zwei Anschlüssen, einer für den Eintritt und einer für den Austritt von Flüssigkeit. Ein umgekehrter Fluss ist nicht möglich und wird durch Absperrvorrichtungen verhindert. Es gibt verschiedene Arten von Rückschlagventilen für eine Vielzahl von Anwendungen. Sie sind häufig Bestandteil gängiger Haushaltsgegenstände und im Allgemeinen sehr klein, einfach und preiswert. Rückschlagventile arbeiten in der Regel automatisch, dementsprechend besitzen sie kein Bedienelement. Eine Ausnahme bilden Drosselrückschlagventile.

Ein wichtiges Kriterium bei Rückschlagventilen ist der Öffnungsdruck, das heißt, der minimale Differenzdruck zwischen Ein- und Auslass, bei dem das Ventil arbeitet. In der Regel ist das Rückschlagventil für einen bestimmten Öffnungsdruck ausgelegt und lässt sich daher für diesen spezifizieren.

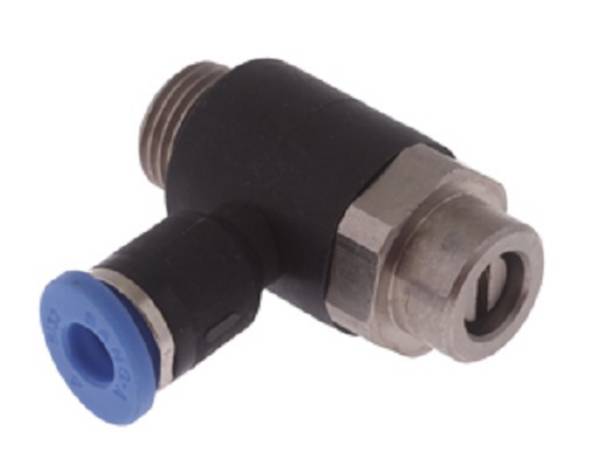

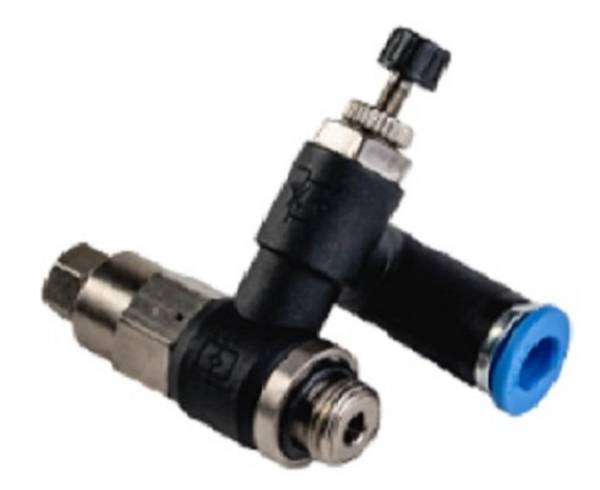

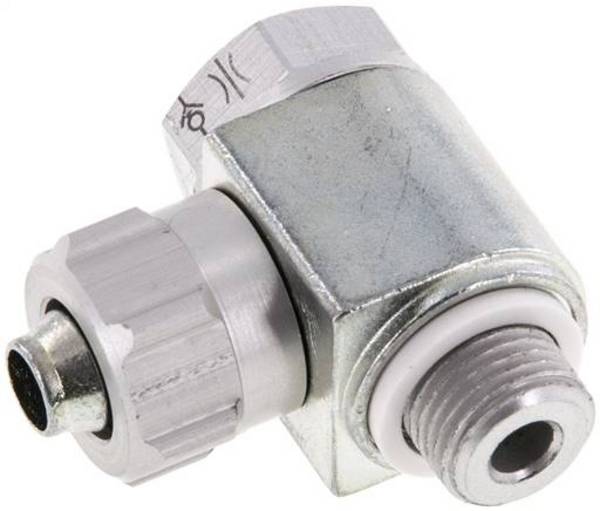

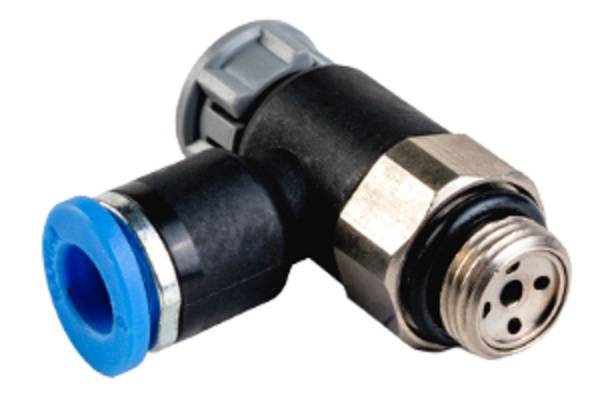

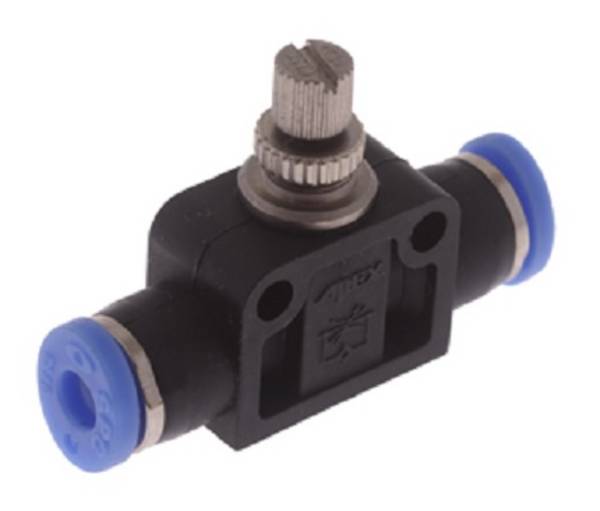

Dieser Ventiltyp hat vieles mit einem steuerbaren Absperrventil gemeinsam. Größter Unterschied: Die Drosselung der Durchflussmenge erfolgt meist nur sehr wenige Male, meist nur sofort nach dem Einbau oder bei Änderung des Drucks. Es handelt sich somit um eine langfristig ausgelegte Steuerungsmaßnahme, entsprechend gibt es auch nur eine Einstellschraube beziehungsweise einen Einstellstift. In der Regel dienen Einschraubdrosseln für die Steuerung von Druckluft oder inerten Gasen.

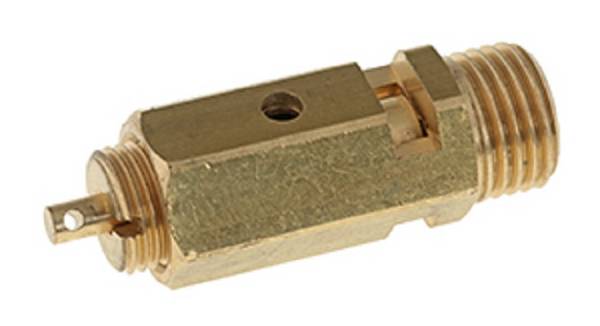

Ein Beispiel für ein Sicherheits- oder Überdruckventil ist ein automatischer Druckbegrenzer, der einen Stoff aus einem Kessel, Druckbehälter oder einem anderen System ablässt, wenn der Druck voreingestellte Grenzen überschreitet.

Sicherheitsventile wurden erstmals während der industriellen Revolution für den Einsatz in Dampfkesseln entwickelt. Frühe Kessel, die ohne sie betrieben wurden, waren explosionsgefährdet, wenn sie nicht sorgfältig bedient wurden.

Hinweise zur Beschaffung

Ventile und damit auch Ventilverbinder sind in der Regel vom Hersteller für die maximale Temperatur und den maximalen Druck ausgelegt. Auch die medienberührenden Werkstoffe eines Ventils sind in der Regel angegeben.

Es gibt einige Ventile, die für sehr hohe Drücke ausgelegt sind. Wenn Sie sich für einen Ventilverbinder entscheiden, sollten Sie sicherstellen, dass die maximale Temperatur und der maximale Druck nicht überschritten werden. Außerdem muss das Innere des Ventils mit den zu verwendenden Flüssigkeiten oder Gasen kompatibel sein.

In Europa unterliegen die Auslegung von Ventilen und deren Druckstufen den gesetzlichen Bestimmungen der Richtlinie 2014/68/EU.

Wichtig: Ventile in gutem Zustand sollten leckagefrei sein. Dennoch können Ventile mit der Zeit verschleißen und undicht werden, entweder zwischen der Innen- und Außenseite des Ventils oder – wenn das Ventil geschlossen ist, um den Durchfluss zu stoppen – zwischen dem Ventilteller und dem Sitz. Ein Partikel, der zwischen Sitz und Scheibe eingeschlossen ist, kann ebenfalls eine solche Leckage verursachen.
