Stromwandler

Vor der Installation muss die Anlage spannungsfrei geschalten werden und gegen Wiedereinschalten gesichert sein. Da bei Einsatz von Stromwandlern sehr hohe und damit lebensgefährliche Ströme fließen, ist es erforderlich, dass nur Elektrofachkräfte die Installation vornehmen.

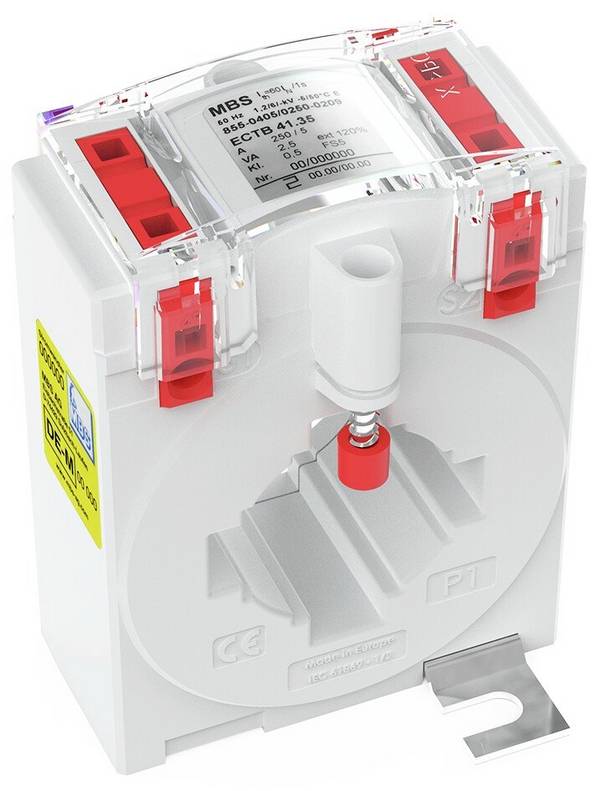

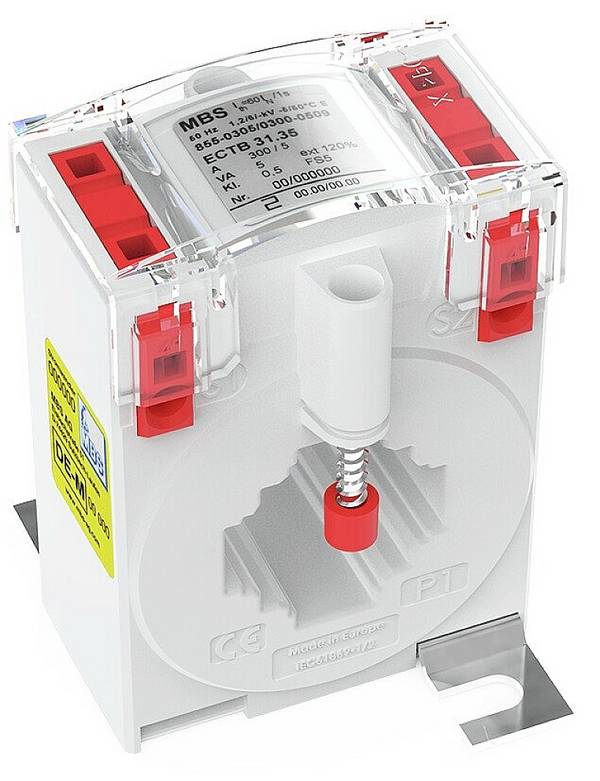

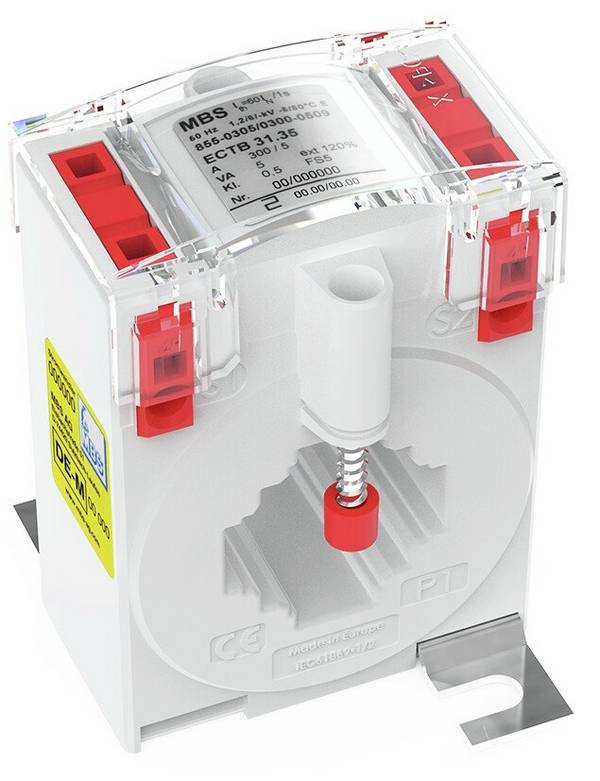

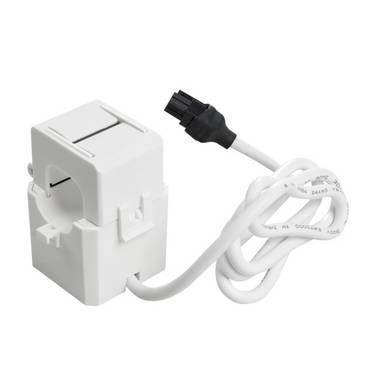

Stromwandler besitzen unterschiedliche Anschlussarten auf der Sekundärseite. Neben Bauarten mit einem Kabelanschluss und Schraubanschluss gibt es auch Stromwandler, die mittels Federzugklemmen, Schraubklemmen oder Steckklemmen anzuschließen sind. Welche Anschlussart am besten geeignet ist, hängt von der Anwendung ab: Müssen Messgeräte oder Messleitung oft an- oder abgeklemmt werden, so eignen sich Federzug- und Steckklemmen. Bei festem Anschluss an Sicherheitseinrichtungen bieten sich Schraubanschlüsse an.

Der Sekundärkreis des Stromwandlers sollte auf keinen Fall offen sein, wenn an der Primärseite noch Strom fließt. Bei diesem Betriebszustand entstehen an den Sekundärklemmen hohe Spannungen durch Induktion. Damit stellt der Stromwandler eine Spannungsquelle dar und ist daher ein Risiko für Personen sowie die Funktionssicherheit des Gerätes. Daher muss immer eine Last am Wandler anliegen – oder er muss kurzgeschlossen werden.

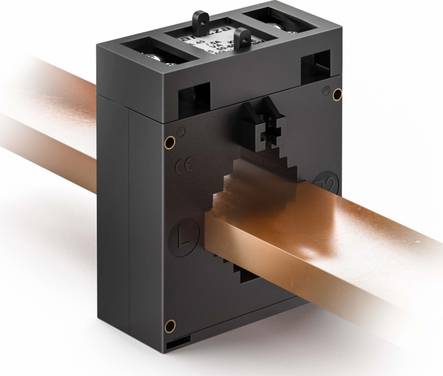

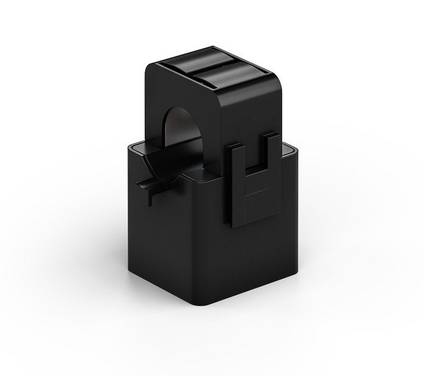

Stromwandler verfügen über eine oder mehrere Fensteröffnungen (mehrpolige Stromwandler). Diese sind kreisrund, quadratisch, oft auch kombiniert und werden auch als Leiterdurchführung bezeichnet. Übliche Größen liegen zwischen 18 mm und 50 mm. Welche Größe die Fensteröffnung haben sollte, hängt vom gegebenen Durchmesser des elektrischen Leiters beziehungsweise den Abmessungen der Stromschiene ab. Im Zweifelsfall finden sich konkrete Daten zum Anschluss im Datenblatt des Herstellers.

Für genaue Messungen ist die Genauigkeitsklasse des Stromwandlers wichtig. Die Klasse gibt den prozentualen Fehler an. So hat beispielsweise die Klasse 0,5 einen maximal zulässigen Fehler von 0,5 Prozent. Dabei beziehen sich die Werte auf 100 bis 120 Prozent des primären Bemessungsstroms. Ist der fließende Strom deutlich kleiner als der Primärstrom, so führt dies zu einer großen Messunsicherheit und ist damit zu vermeiden. Der Bemessungsstrom wird oft als Eingangsstrom primärseitig und sekundärseitig als Ausgangsstrom bezeichnet oder als Verhältnis angegeben. Der Nennstrom gibt den Wechselstrom an, der dauerhaft anliegen darf und ist meist gleich dem Bemessungsstrom angegeben.

Die meisten Stromwandler verfügen über nur eine Primärwindung, die den Leiter durch den Wandler darstellt. Dabei gilt: Umso mehr Sekundärwicklungen, desto kleiner der Sekundärstrom. Die genauen Verhältnisse lassen sich aus dem Datenblatt entnehmen, welches oft auch Wertepaare in Tabellen zur Verfügung stellt.

Die Preise für die herkömmliche Wandler liegen in der Regel bei etwa 100 Euro. Spezielle Stromwandler können mehrere Hundert Euro kosten. Dabei handelt es sich dann um Geräte, die für sehr hohe Ströme (bis zu 5000 bis 6000 A) und hohe Leistungen (70 Voltampere – VA) ausgelegt sind.
