Drehzahlmesser

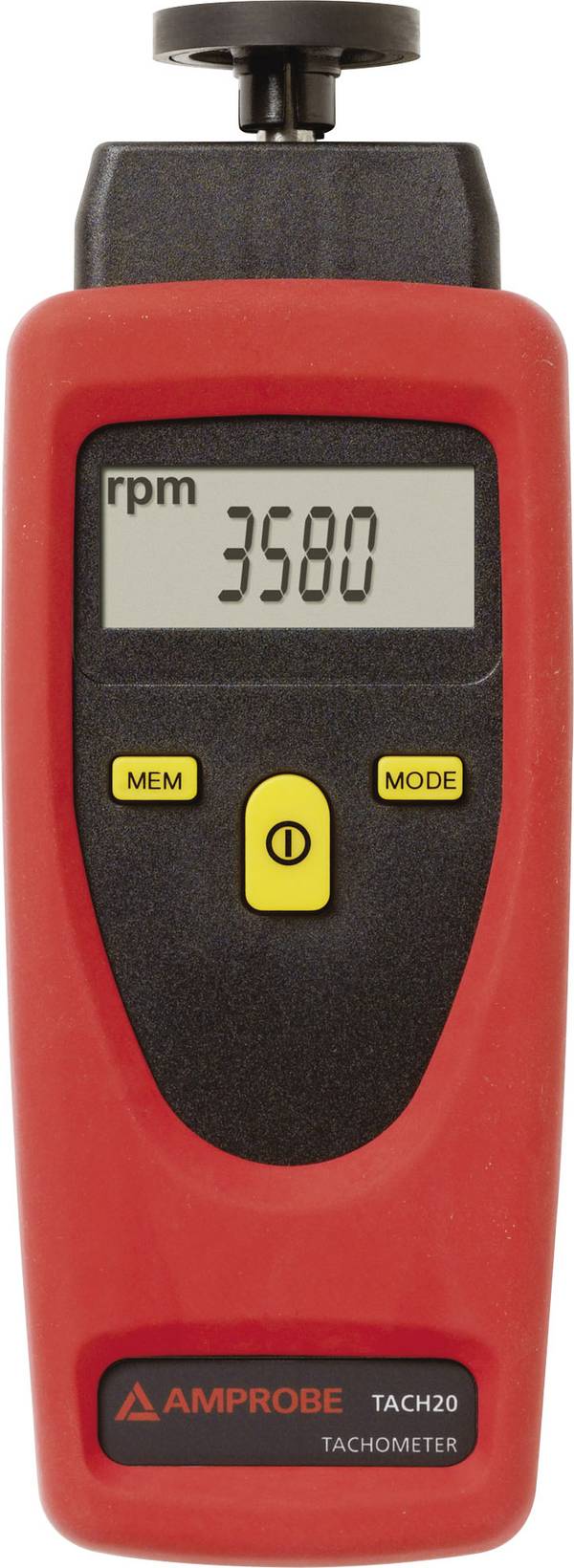

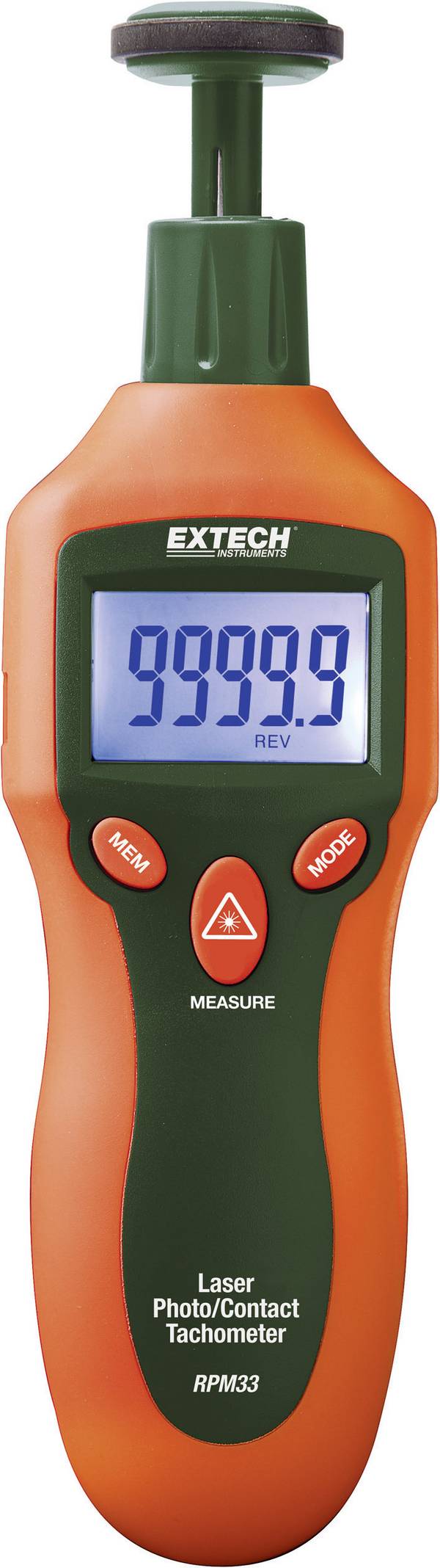

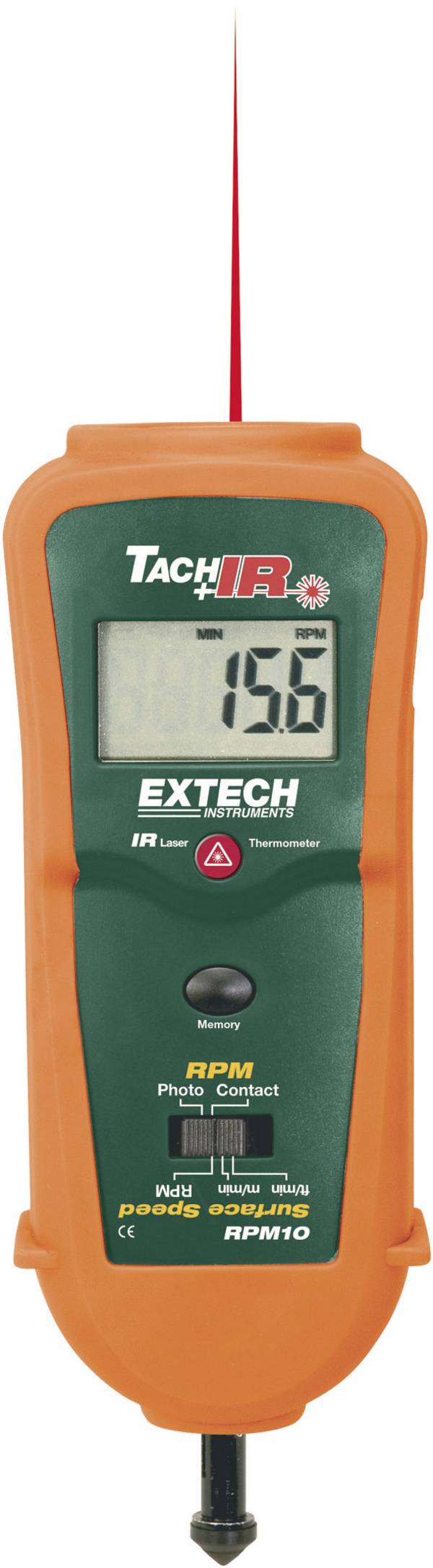

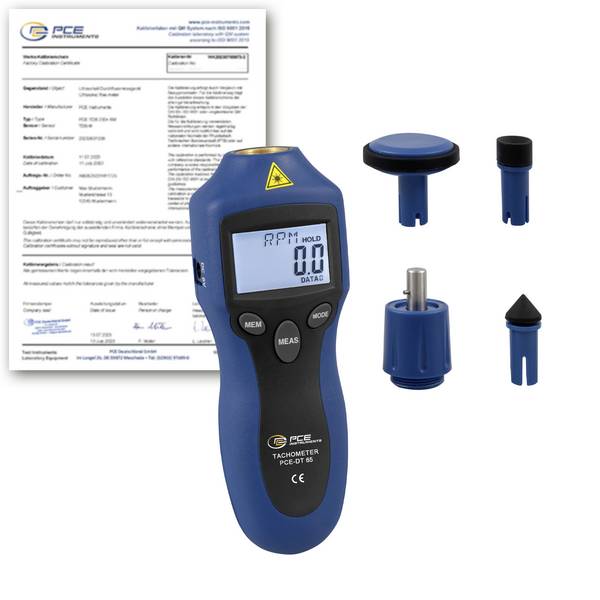

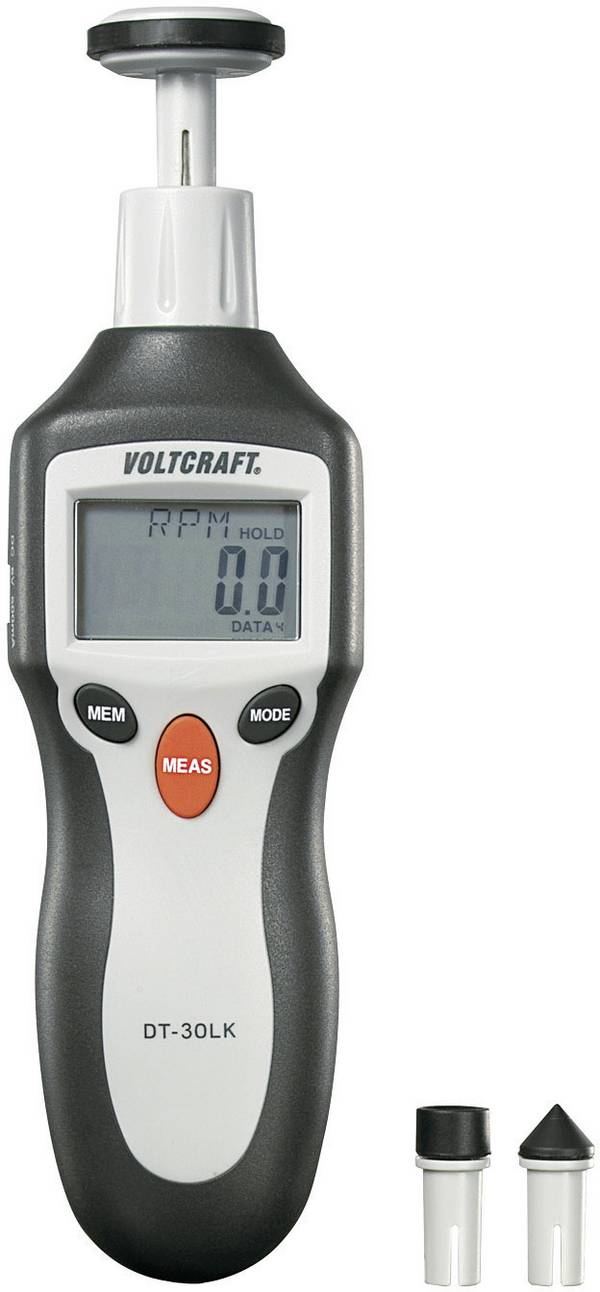

Mechanische Messung

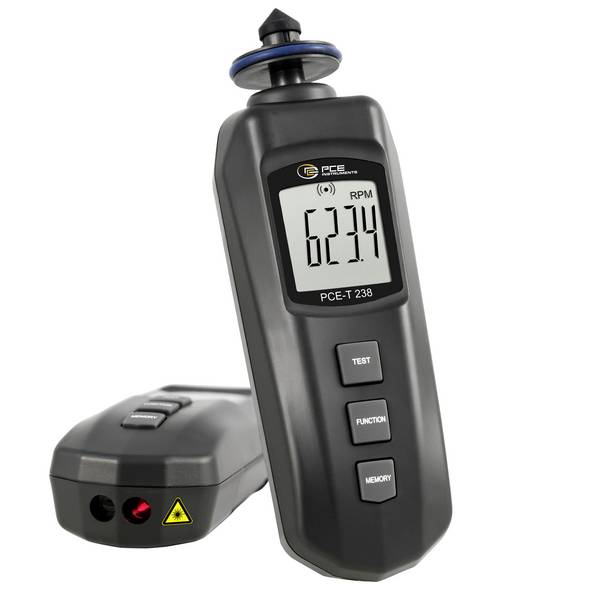

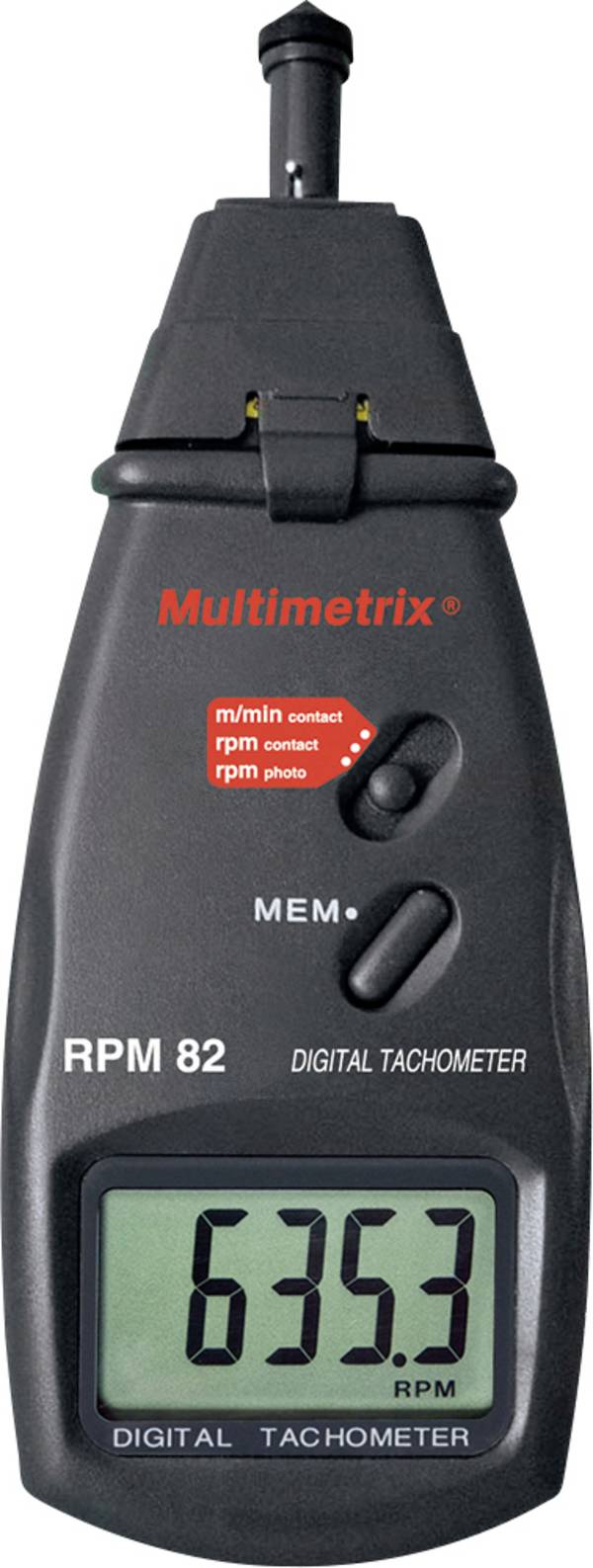

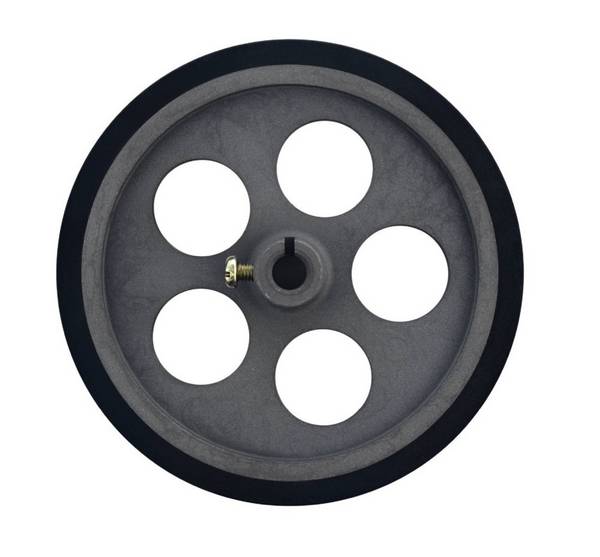

Die vermutlich einfachste Art der Drehzahlmessung ist die Messung mit einem mechanischen Messgerät. Der direkte Kontakt zum Messobjekt wird mittels eines Tastrades oder einer Welle hergestellt. Die Umdrehung (RPM) wird somit unmittelbar auf den Drehzahlmesser übertragen und entweder durch einen Zeiger auf einer Messskala oder auf einem digitalen Display dargestellt.


Elektrische Messung

Eine weitere Möglichkeit stellt die elektrische Messung dar: Ein Magnet rotiert bei dieser Messmethode in einer Spule. Die in der Spule induzierte Spannung steigt mit zunehmender Umdrehungsgeschwindigkeit an. Aus der Höhe der erzeugten Spannung lässt sich schließlich die RPM ableiten. Für die elektrische Messung der Drehzahl ist ebenfalls ein direkter mechanischer Kontakt zu dem zu messenden Objekt erforderlich.

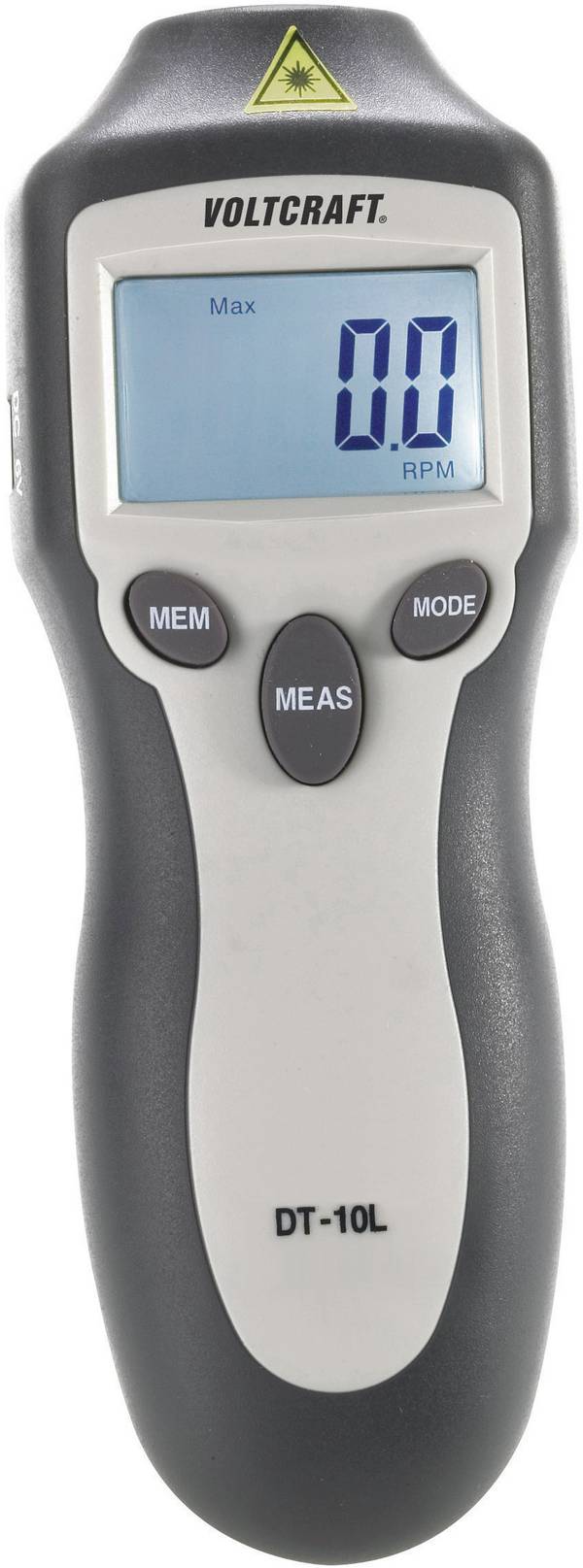

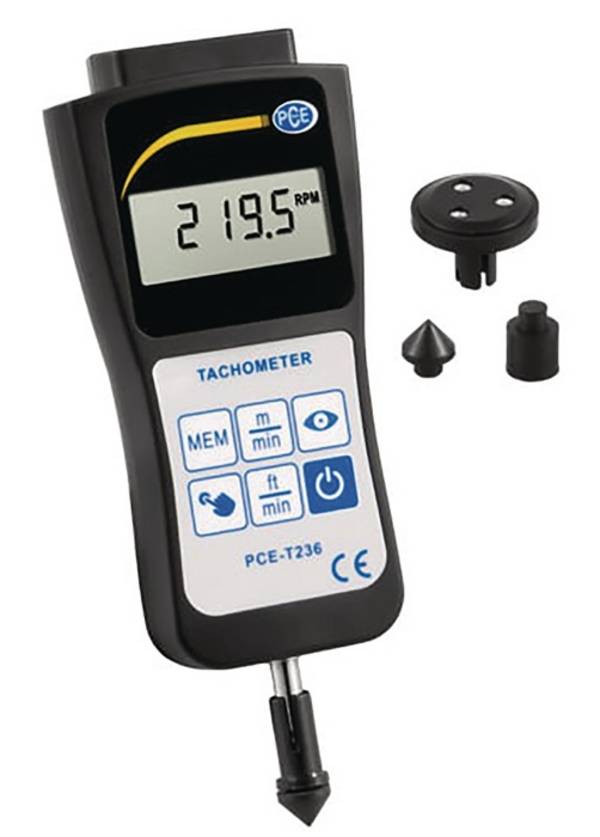

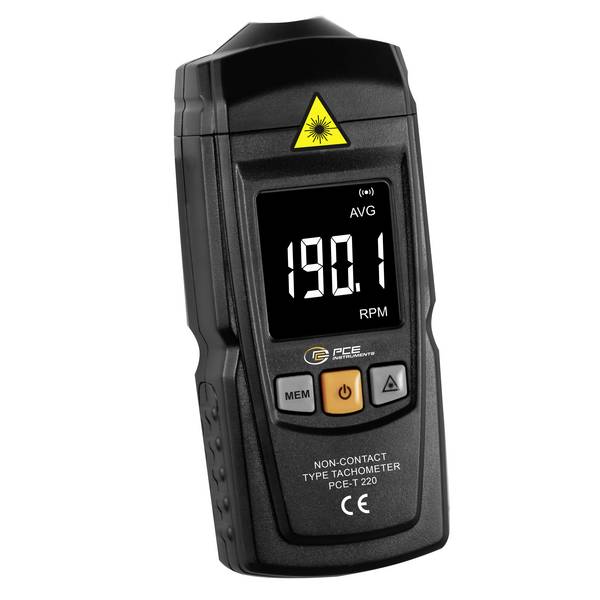

Elektronische Messung

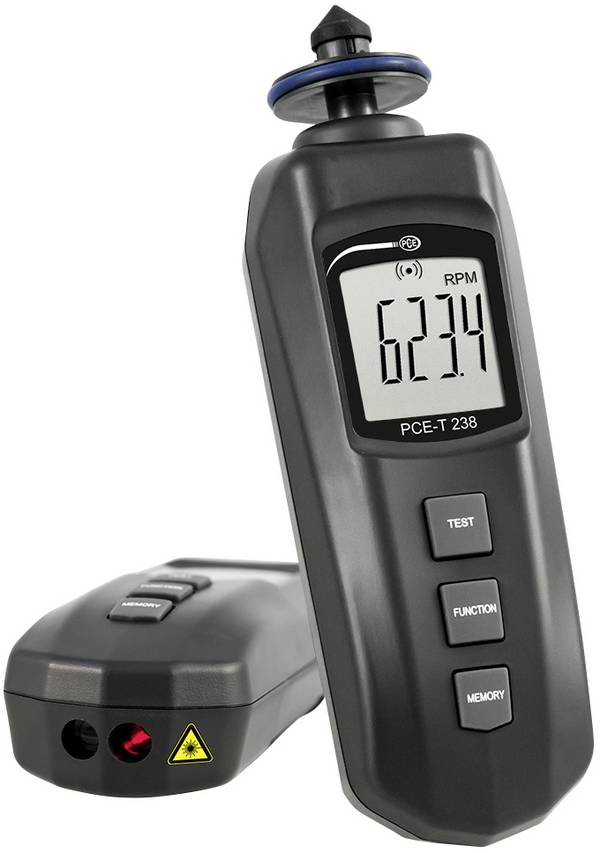

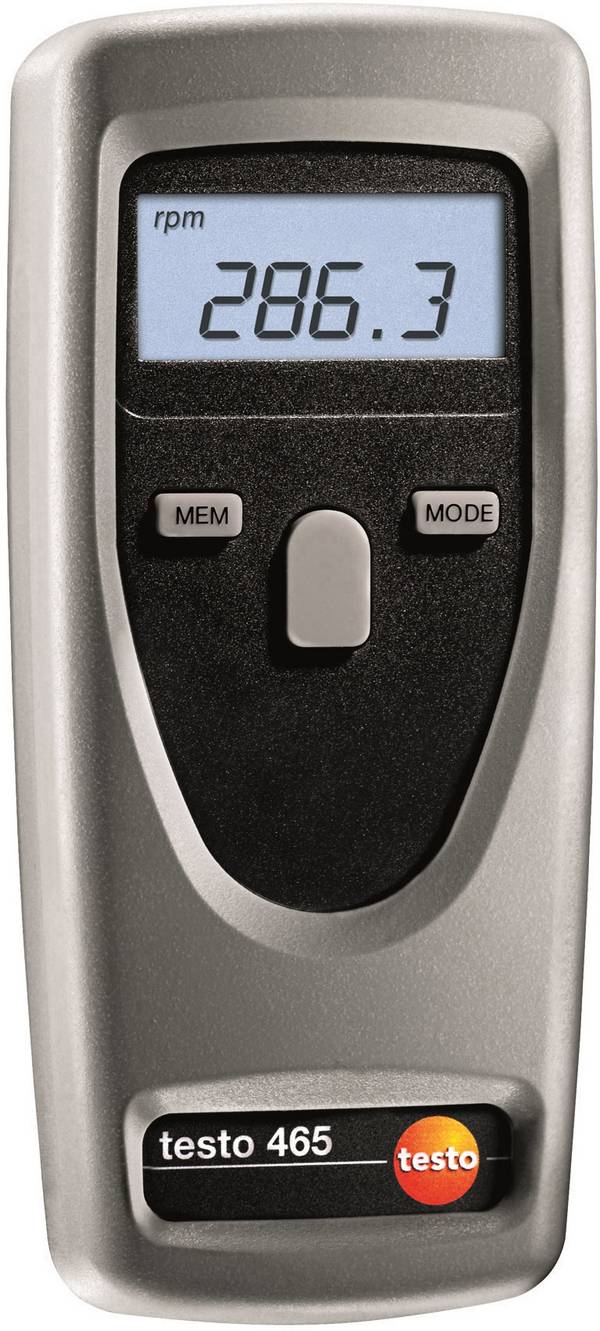

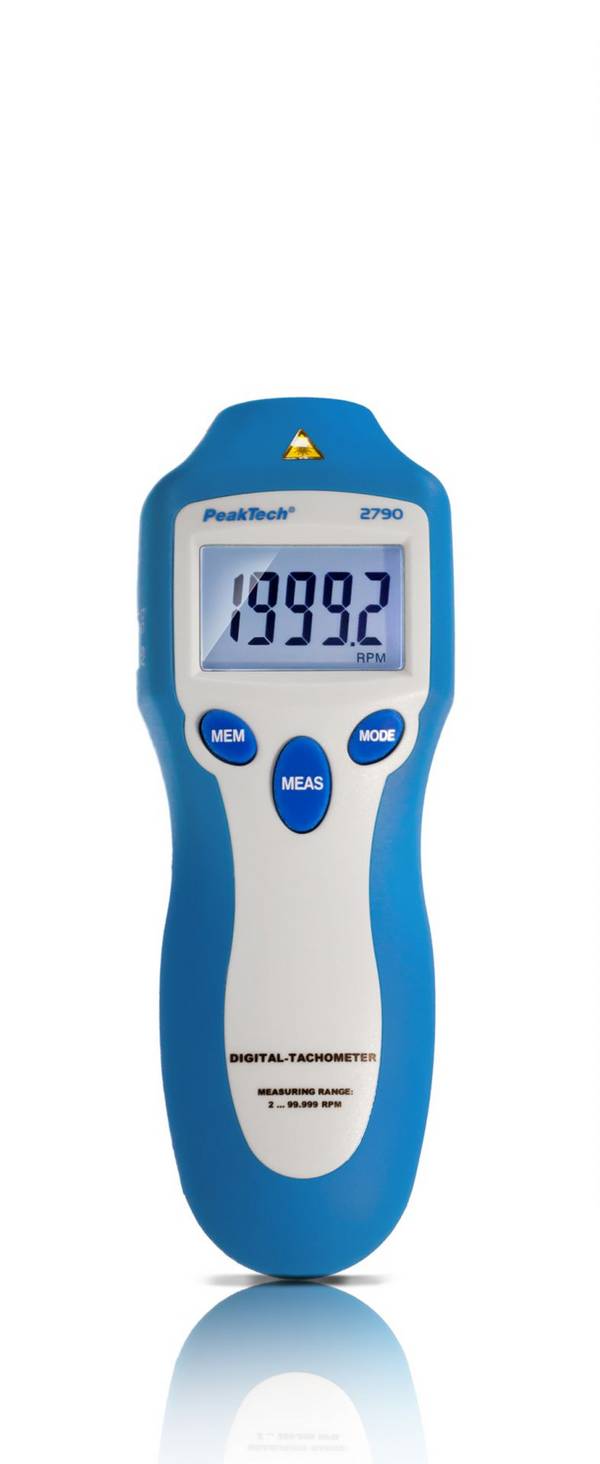

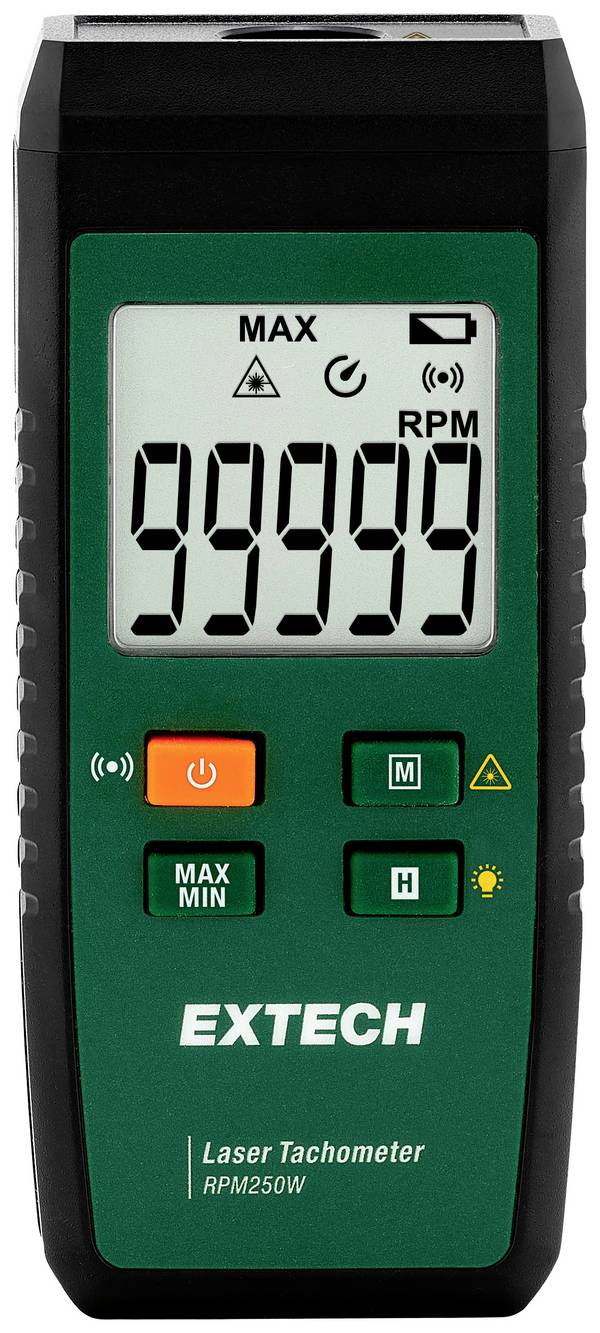

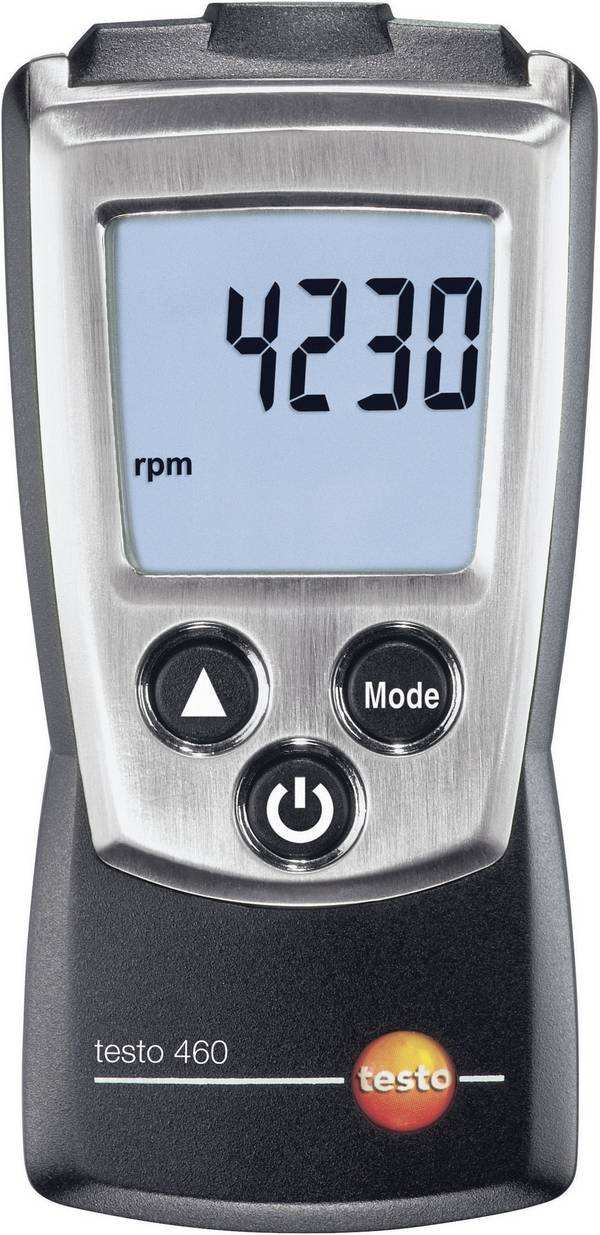

Die elektronische Messung der Drehzahl erfolgt dagegen in der Regel kontaktlos. Hierbei wird vom elektronischen Drehzahlmesser ein Lichtstrahl abgegeben und aus dessen Unterbrechungen die aktuelle Drehzahl ermittelt. Bei der Lichtquelle kann es sich beispielsweise um LEDs oder einen Laser handeln. Ebenfalls möglich ist eine optische Messung mit reflektierenden Markierungen, die am rotierenden Bauteil des Antriebs angebracht werden. Durch die Anzahl der entstehenden Reflexionen lässt sich die Drehzahl ableiten.

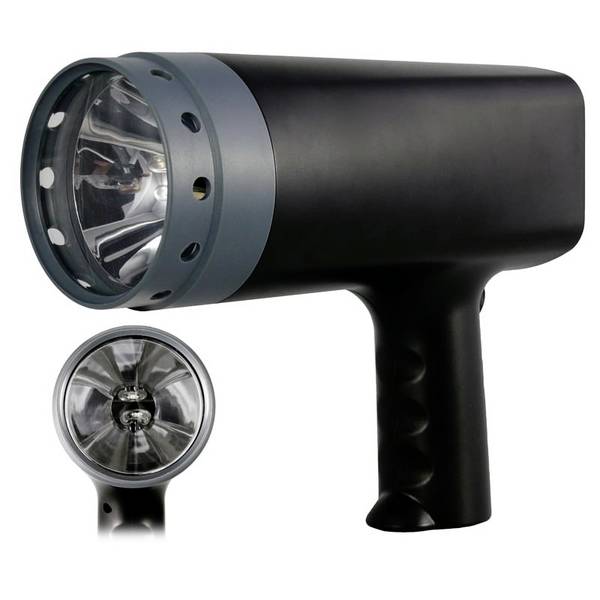

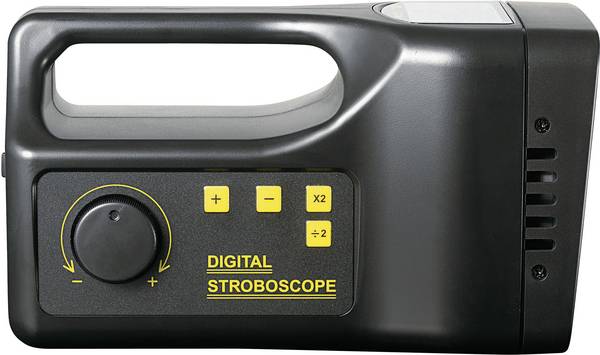

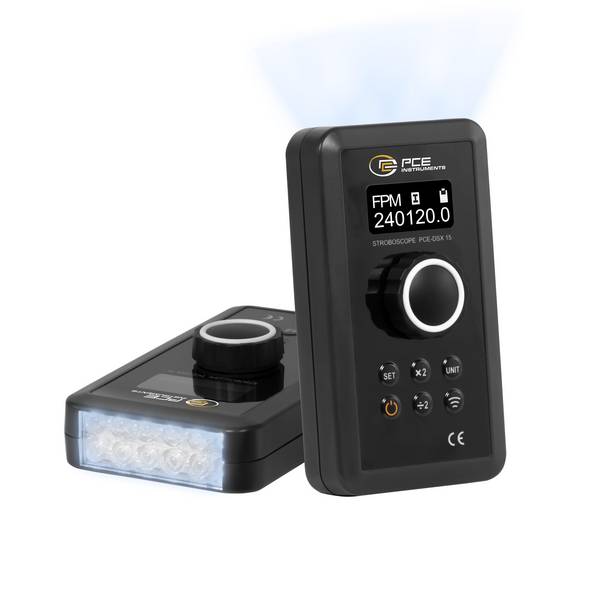

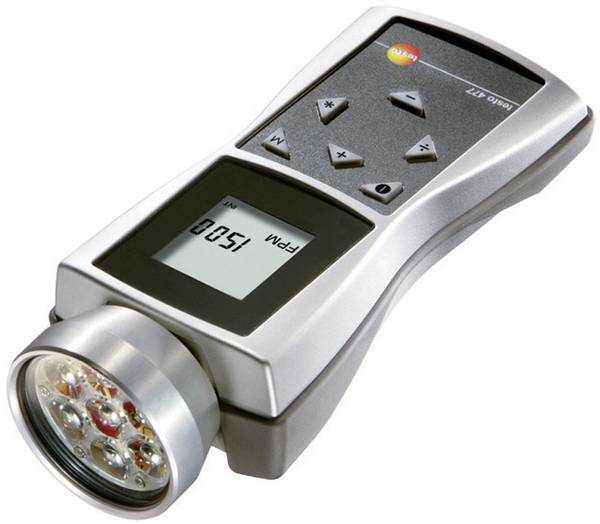

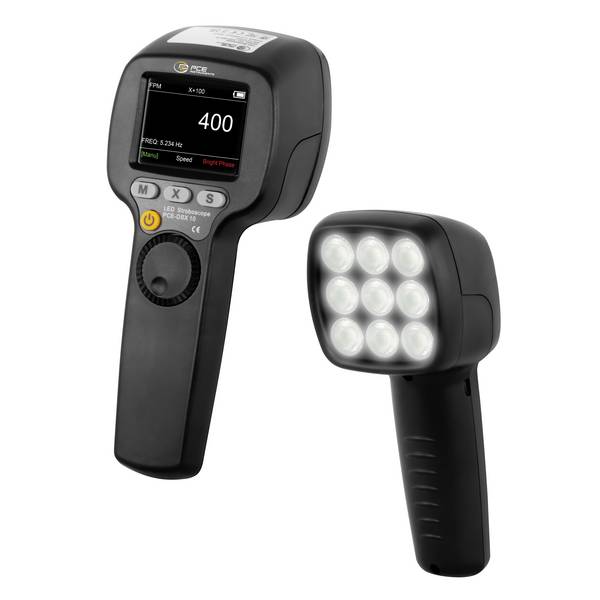

Messung mit Stroboskop

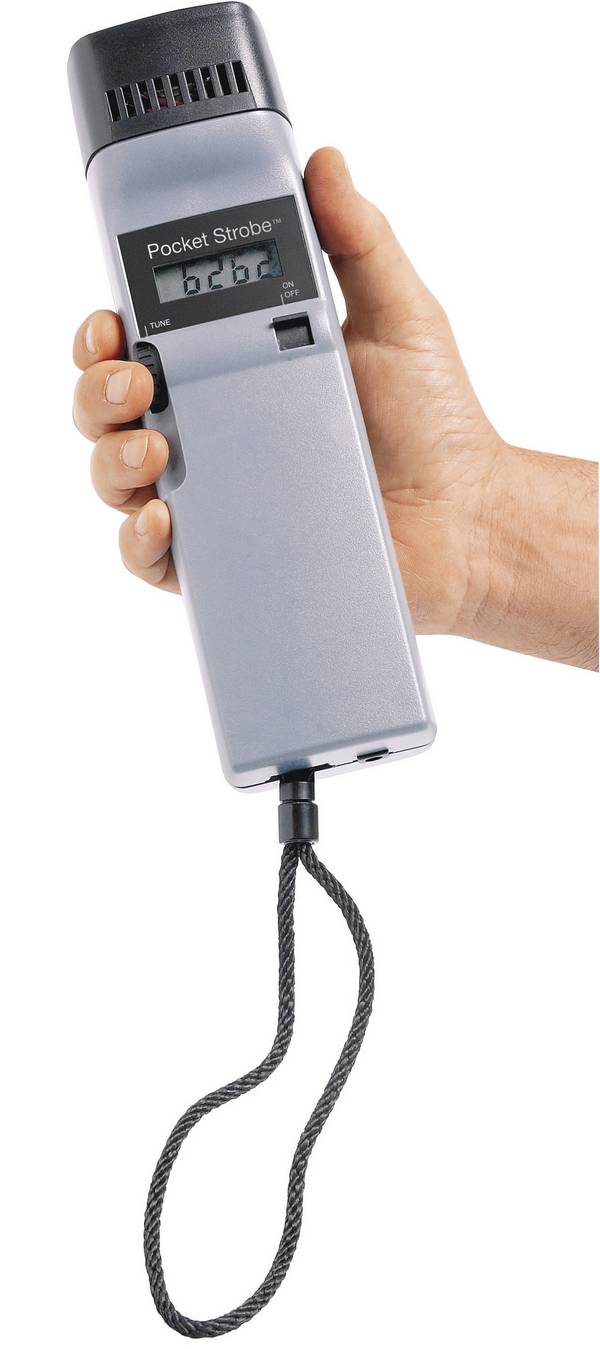

Eine weitere Methode, um Drehzahlen präzise zu erfassen, stellt die Messung mit einem Stroboskop dar. Dabei wird auf dem rotierenden Bauteil des Motors ein Marker angebracht, der bei einer gleichbleibenden Bewegung immer zum exakt selben Zeitpunkt an der identischen Position erscheint. Wenn sich nun die Bewegung des Markers mit der Blitzlichtfolge des Stroboskops in Einklang befindet, erscheint die Markierung immer dann, wenn das Blitzlicht ausgelöst wird. Auf den Betrachter wirkt es durch die Stroboskopblitze so, als ob die Maschine zum Stillstand gekommen wäre. Mit Hilfe der genauen technischen Daten der Maschine, der Position des Markers sowie der Blitzlichtabfolge lässt sich die Drehzahl exakt ermitteln.
