Lnbs

Fast 7000 Satelliten umkreisen derzeit die Erde. Einige von ihnen in einer Entfernung von 35.786 Kilometern. In dieser Höhe folgen sie der Erdrotation, bleiben also beim Blick in den Himmel immer an der gleichen Stelle.

Genutzt wird diese geostationäre Position zur Übermittlung von digitalen Kommunikationssignalen, zum Beispiel für die Übertragung von TV- und Rundfunksendungen. Die Sendestationen schicken dabei über große SAT-Antennen die Signale gebündelt zum Satelliten, der sie dann weiträumig auf die Erde zurückstrahlt.

So lassen sich zum Beispiel in nahezu ganz Europa die mehr als 1200 Sender des Kommunikationssatelliten Astra empfangen.

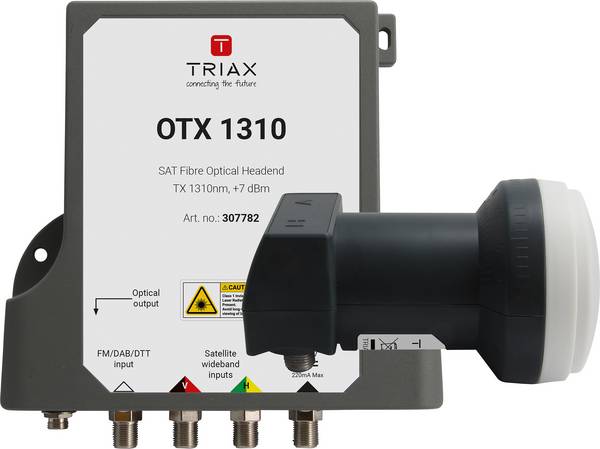

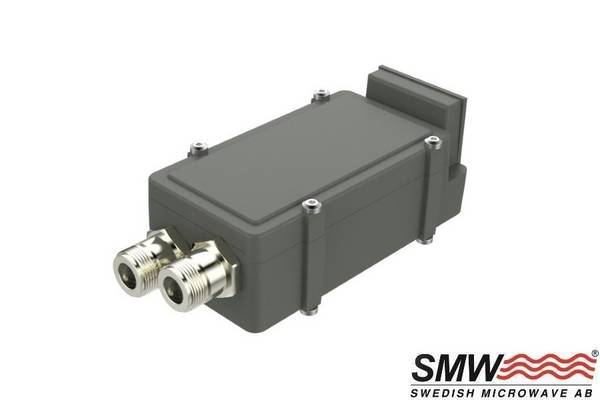

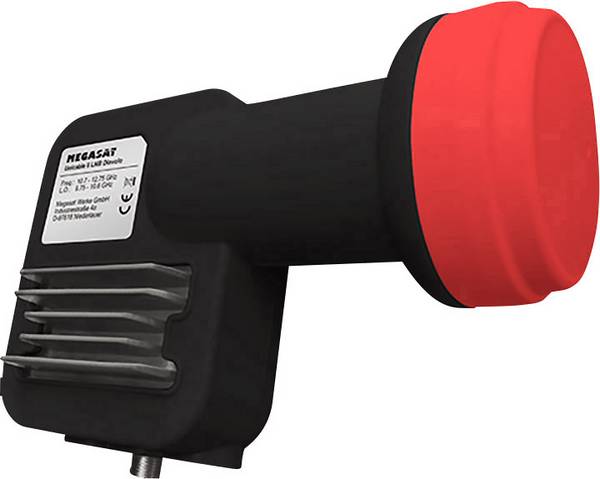

Hauptaufgabe eines LNBs ist die Verstärkung der empfangenen Signale und deren Konvertierung in eine Frequenz, die sich über Koaxialkabel an einen SAT-Receiver leiten lässt. Zur Unterdrückung von Kabeldämpfung und Störanfälligkeit erfolgt die Herabsetzung der Empfangsfrequenz auf 950 bis 2150 Megahertz.

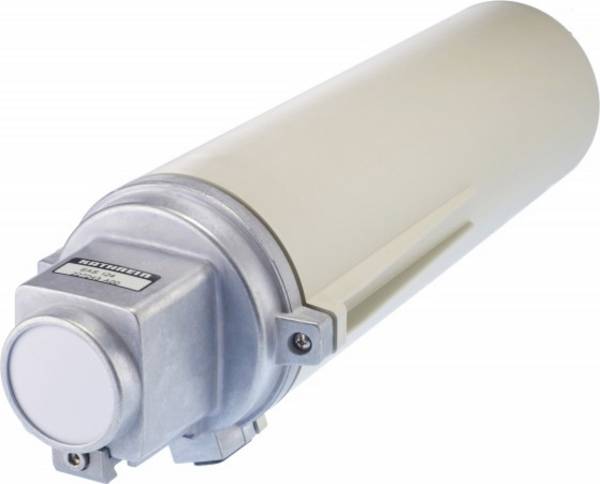

Wie das nebenstehende Schaltungsschema eines Universal-Single-LNBs erkennen lässt, enthält er zwei Antennen für horizontal und vertikal polarisierte Signale. Die Antennen sind in einem Hohlleiter untergebracht, einer Röhre, die auch als Feed bezeichnet wird.

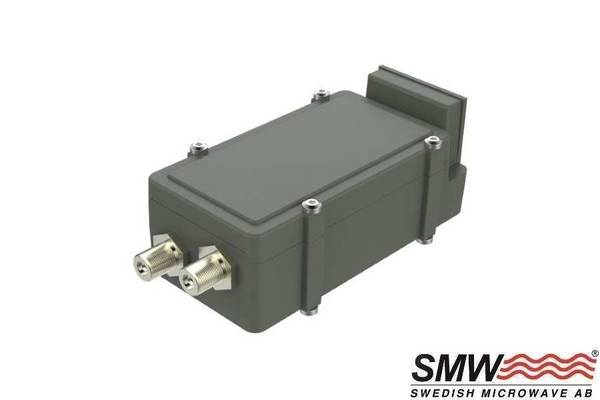

Die nächste Stufe der Signalverarbeitung ist der Verstärkung. Und hier ist ein Problem zu umgehen, dessen Lösung dem Low Noise Block seinen Namen gab: die Unterdrückung von Noise, also elektronischem Lärm.

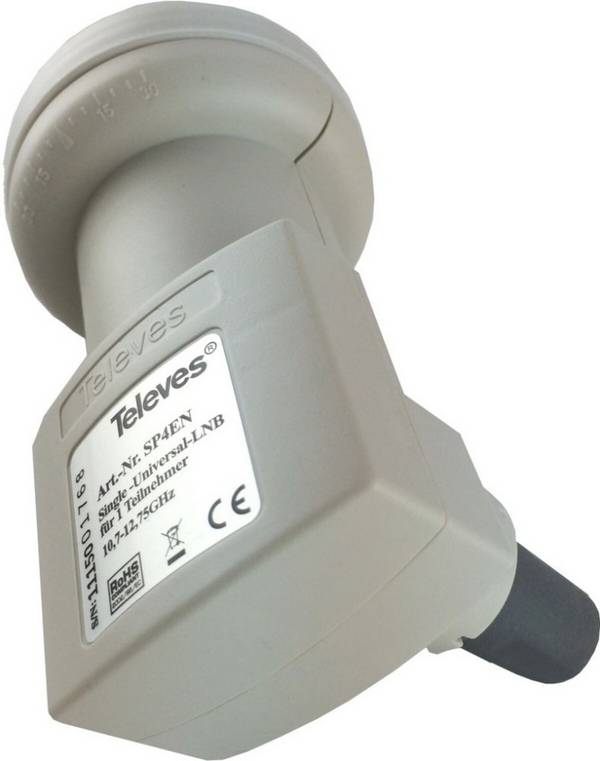

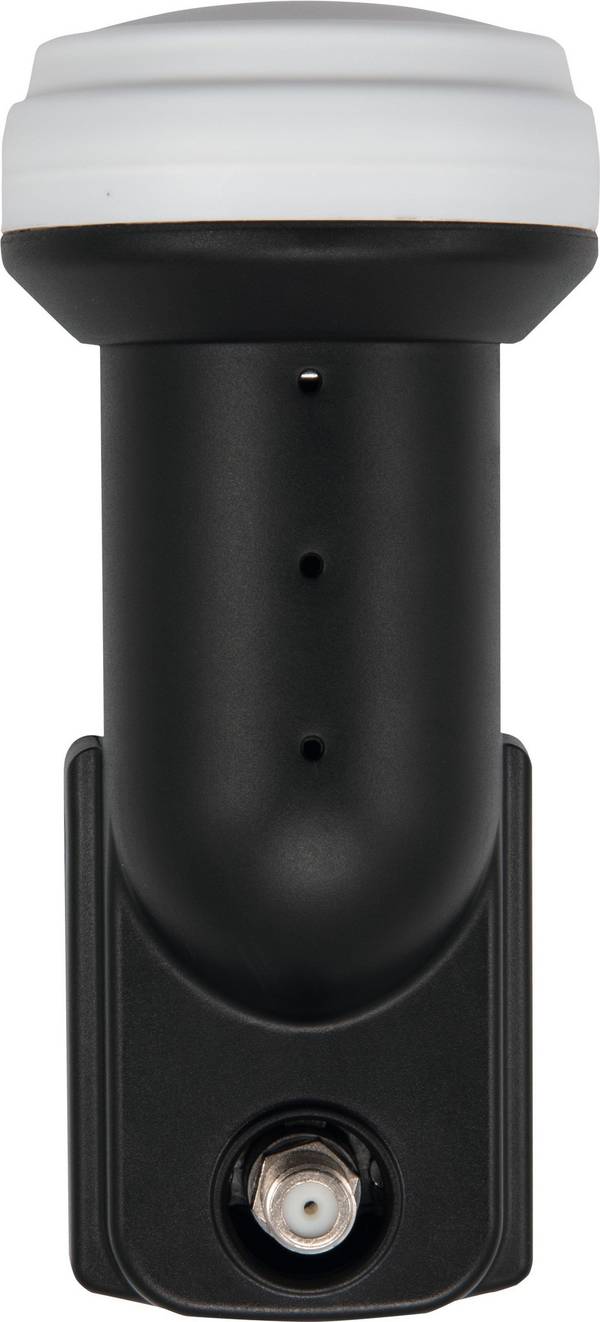

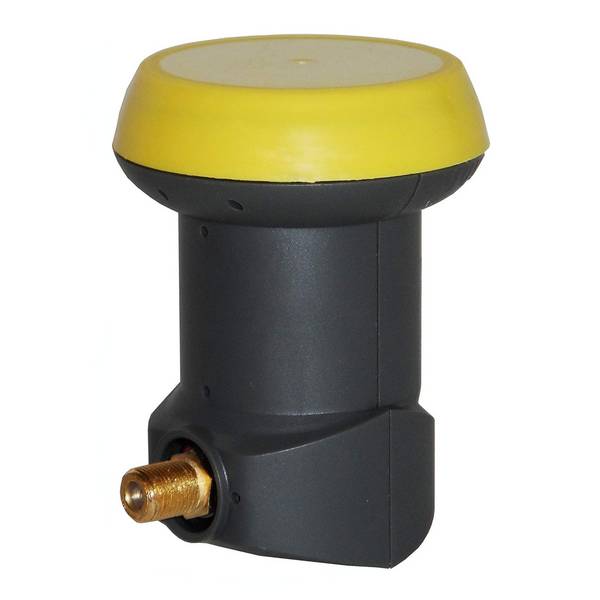

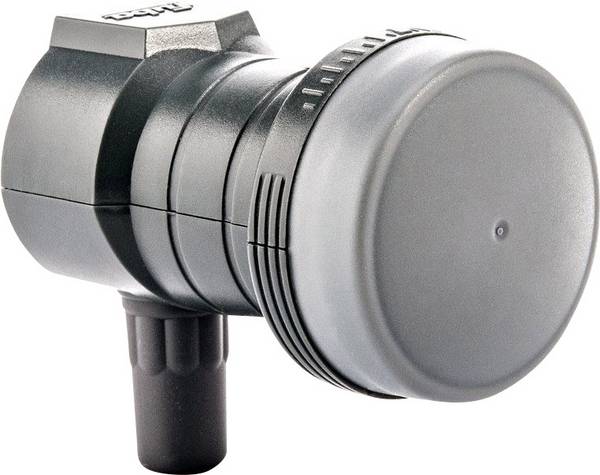

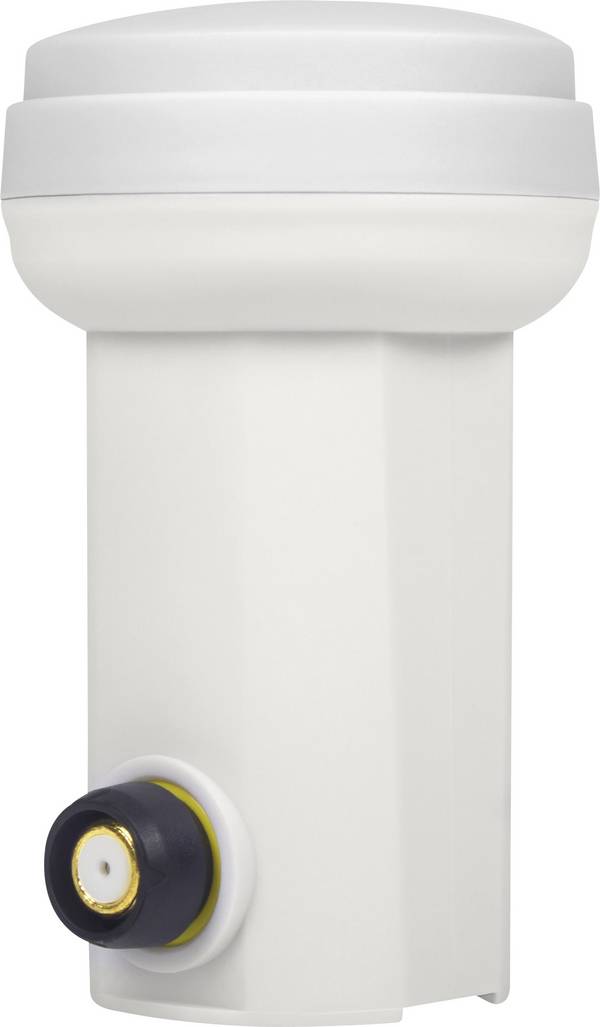

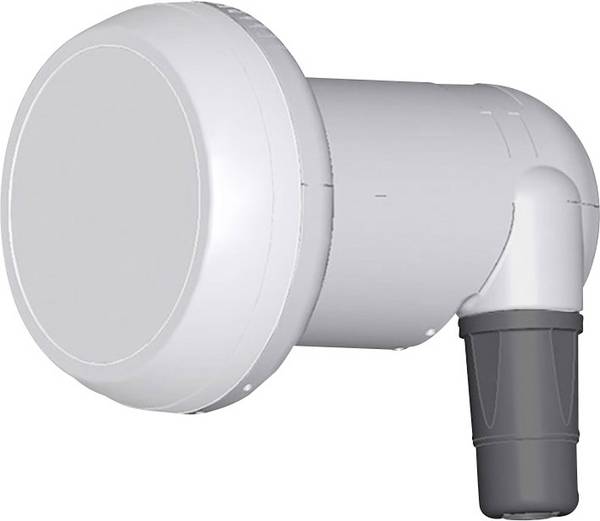

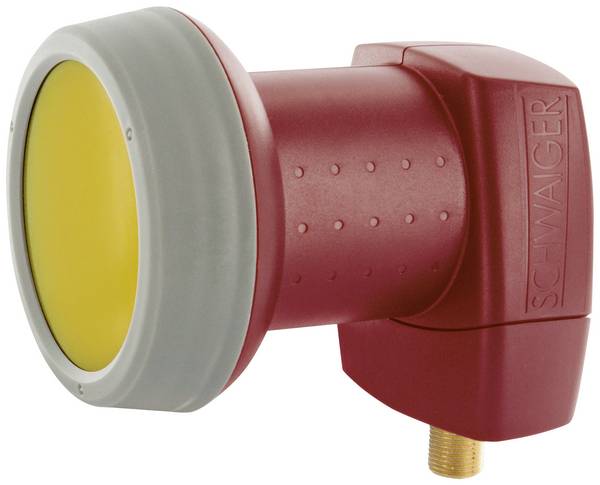

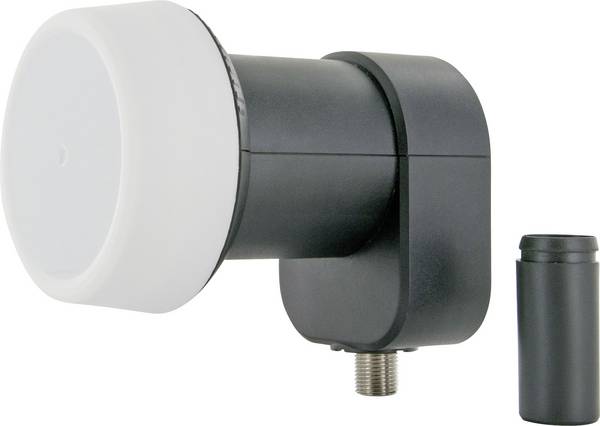

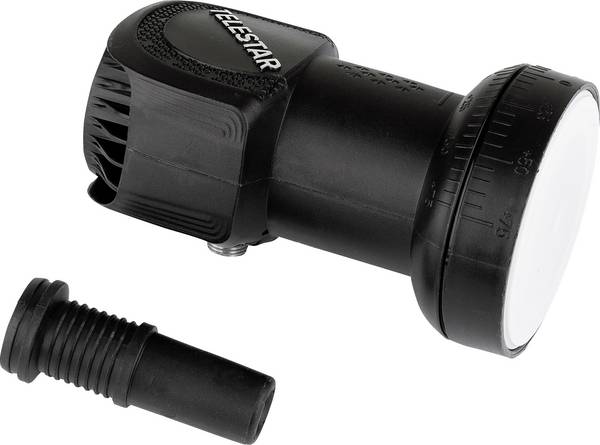

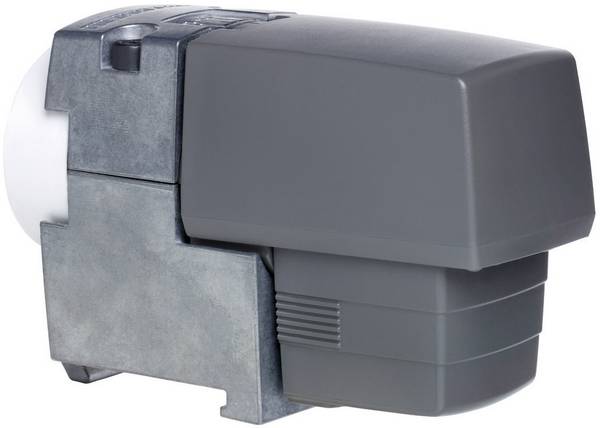

Single-LNB

Er repräsentiert die einfachste Form eines Low Noise Blocks.

Er lässt sich mit einem Koaxialkabel und F-Steckern mit einem Receiver oder dem DVB-S-Eingang eines geeigneten Fernsehers verbinden.

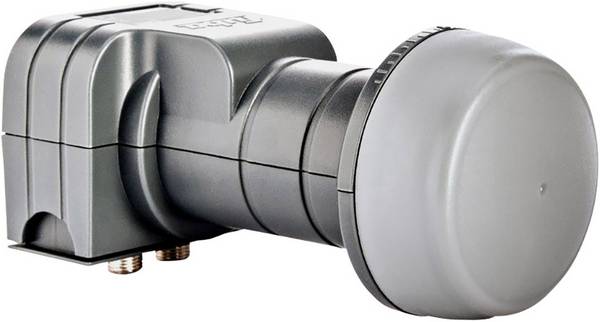

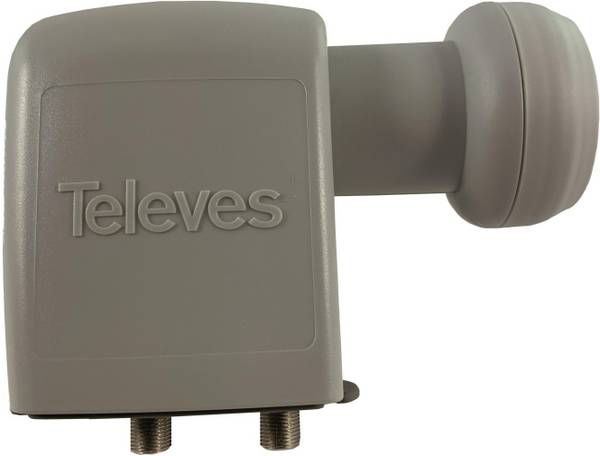

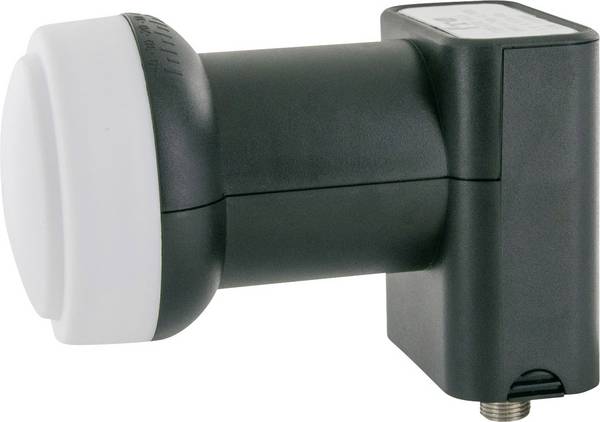

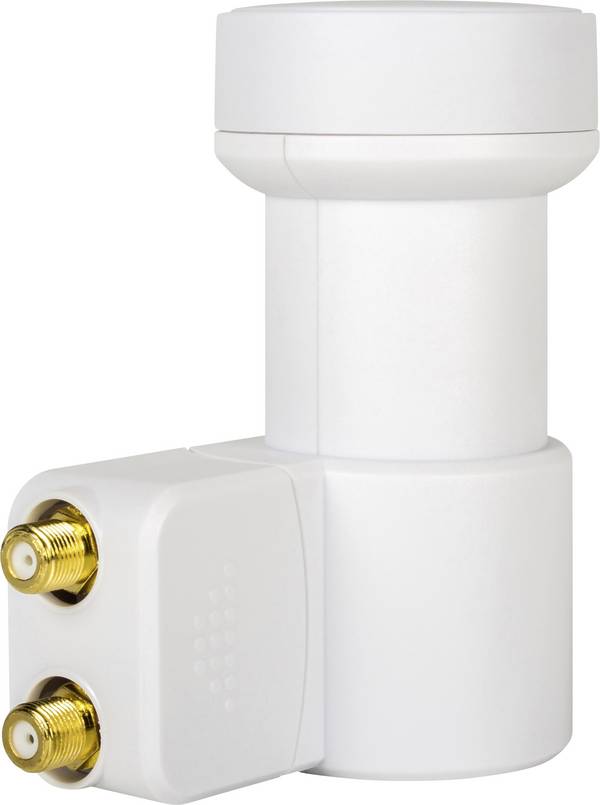

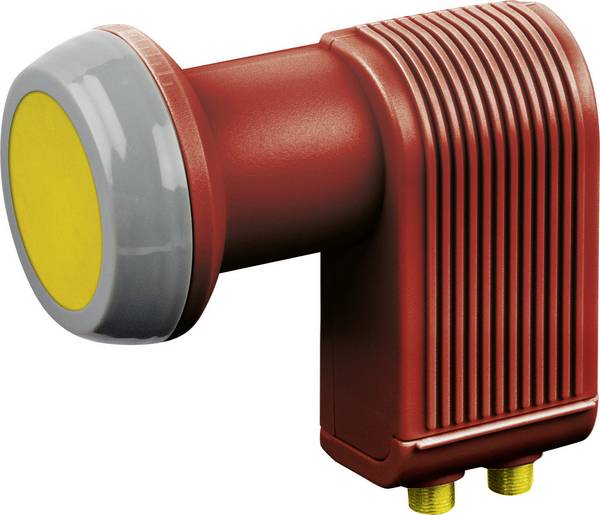

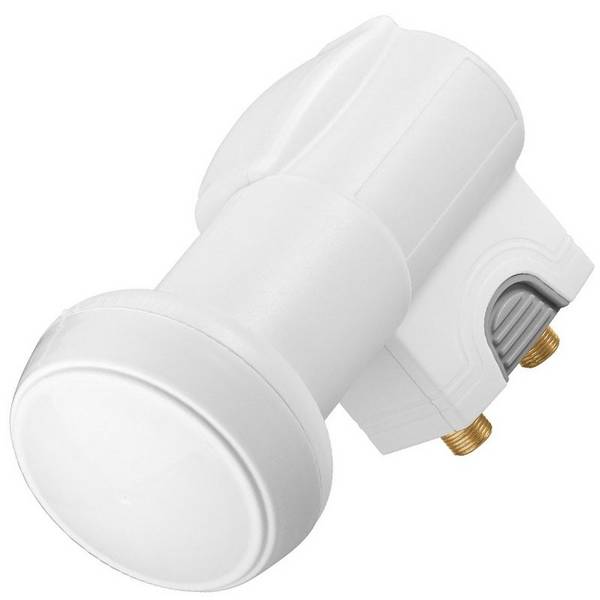

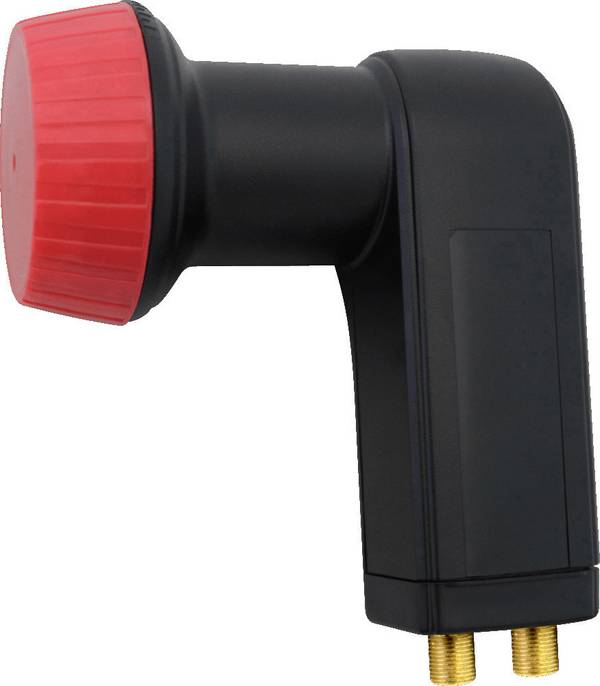

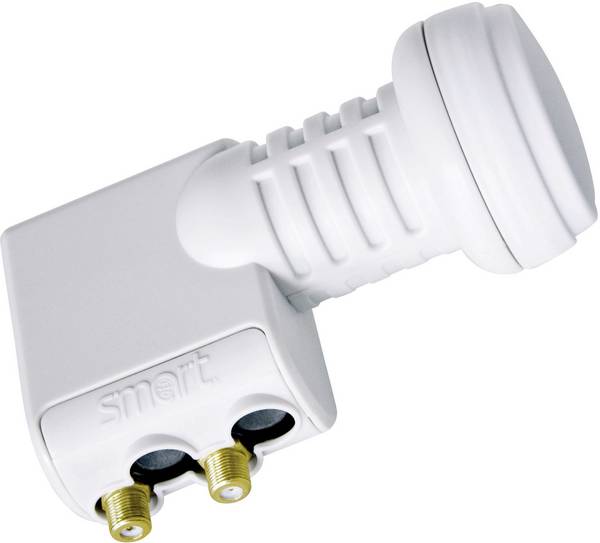

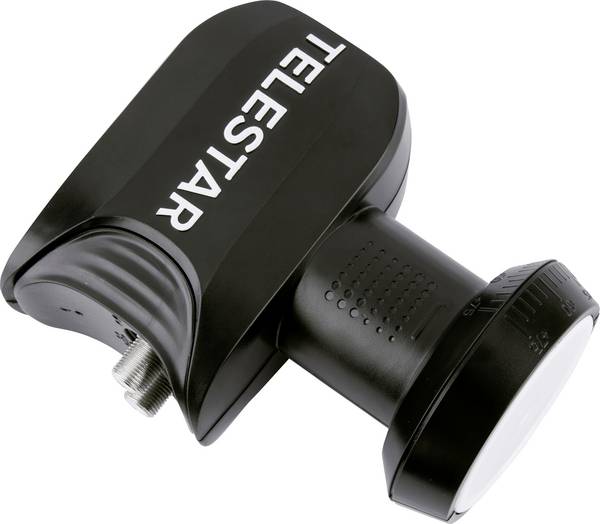

Twin-LNB

Sollen gleichzeitig zwei Receiver beziehungsweise Fernseher auf die SAT-Signale zugreifen können, ist ein Twin-LNB mit zwei Ausgängen nötig.

Die Schaltmatrix des LNB lässt sich von beiden Geräten unabhängig voneinander zur Programmauswahl nutzen.

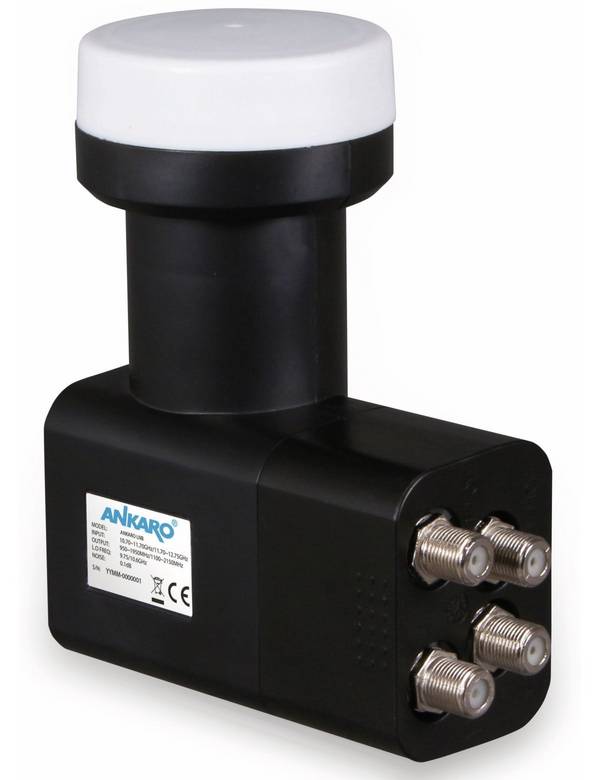

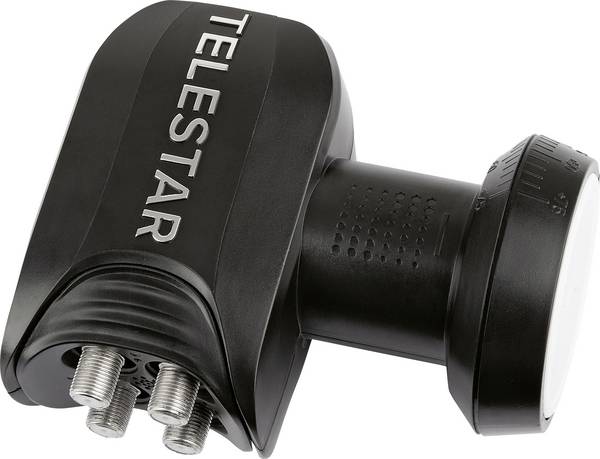

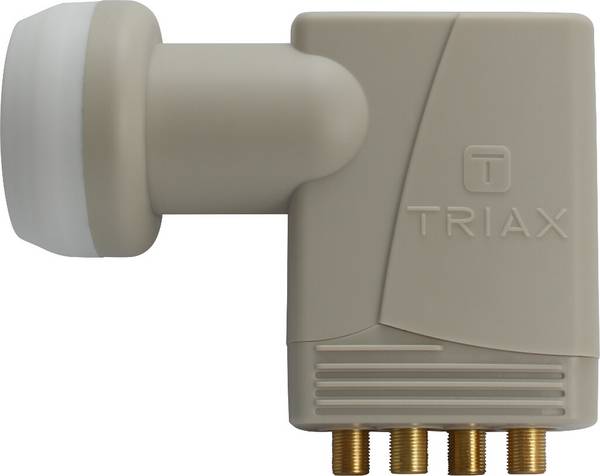

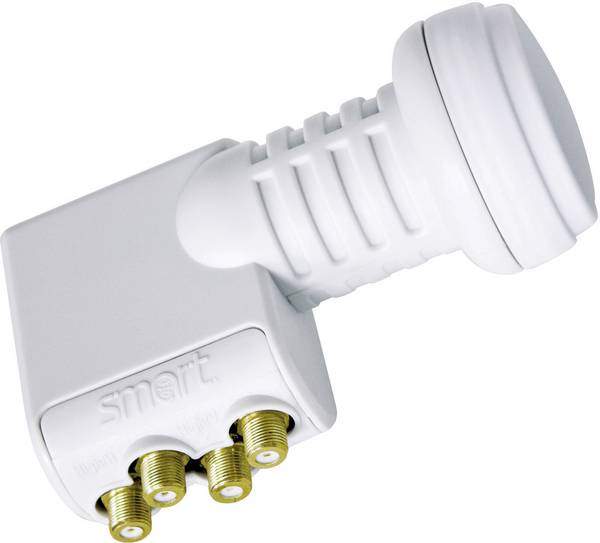

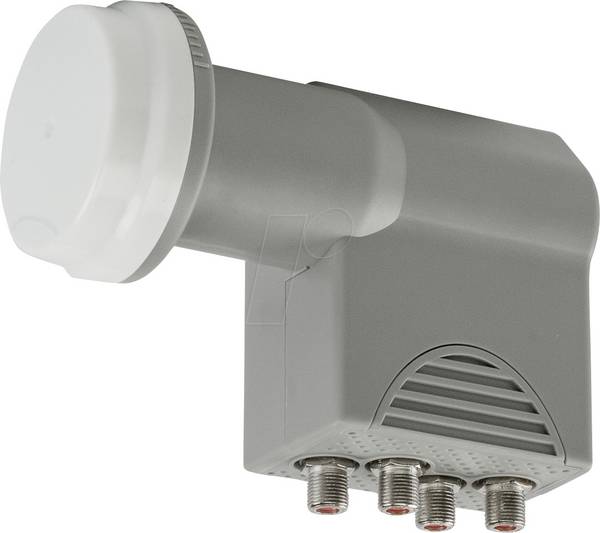

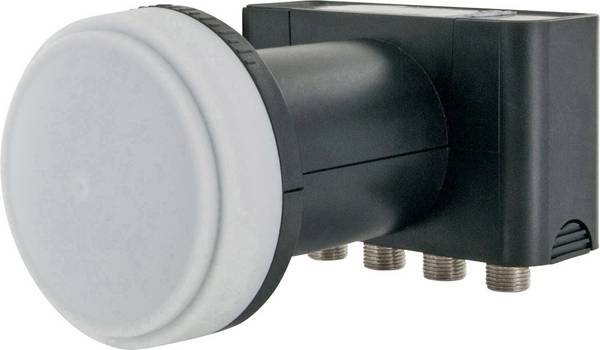

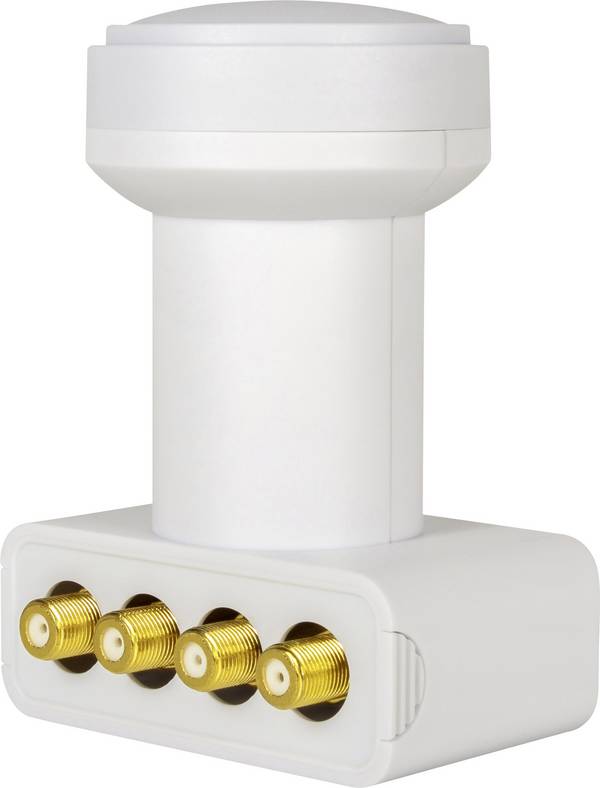

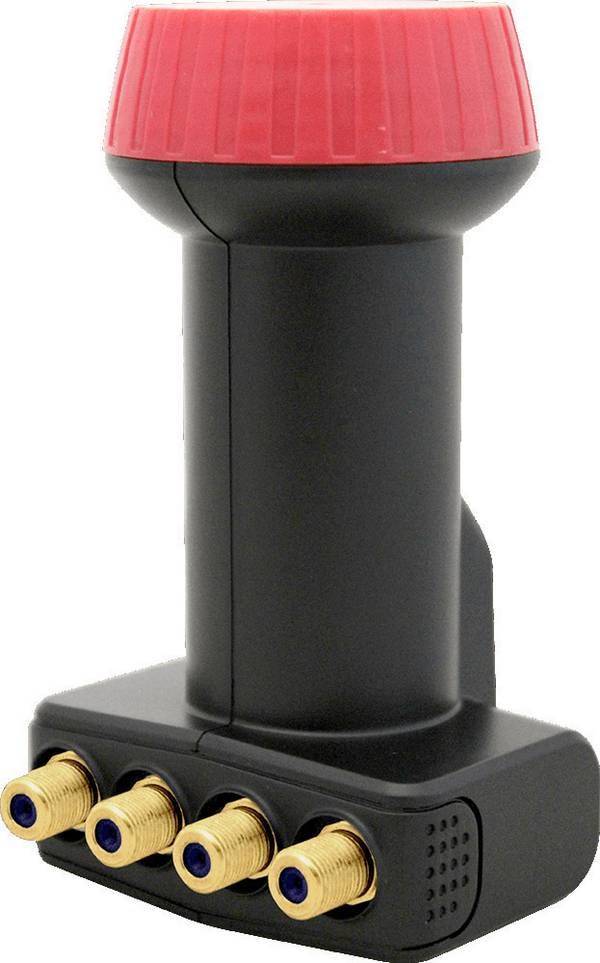

Quad-LNBs

Quad-LNBs gehören zu den populärsten Exemplaren, mit ihnen lassen sich gleich vier Receiver unabhängig voneinander bedienen.

Quad-LNBs verfügen entsprechend über vier Ausgänge, die wie bei hochwertigen LNBs üblich als F-Buchse mit vergoldeten Kontakten ausgeführt sind.

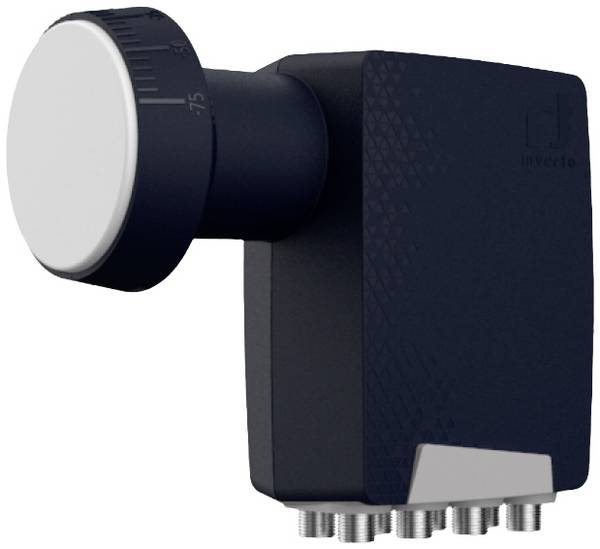

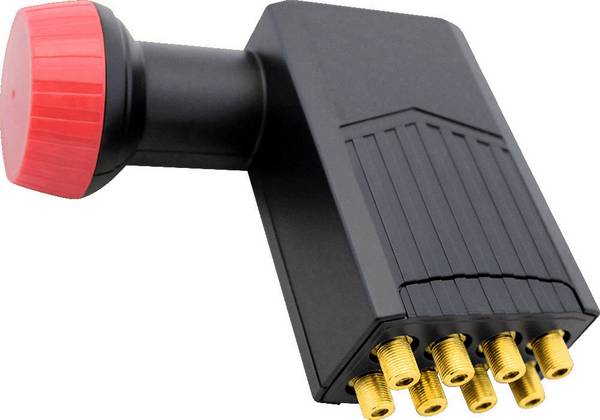

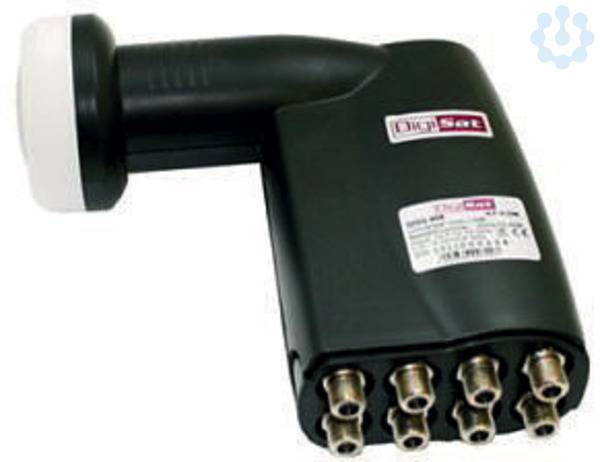

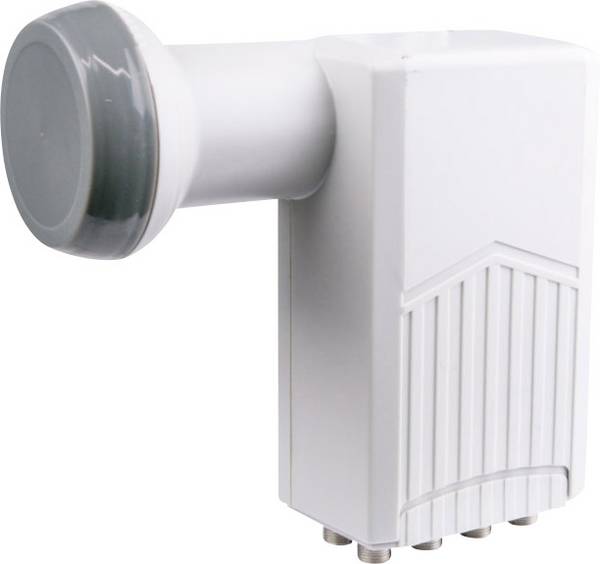

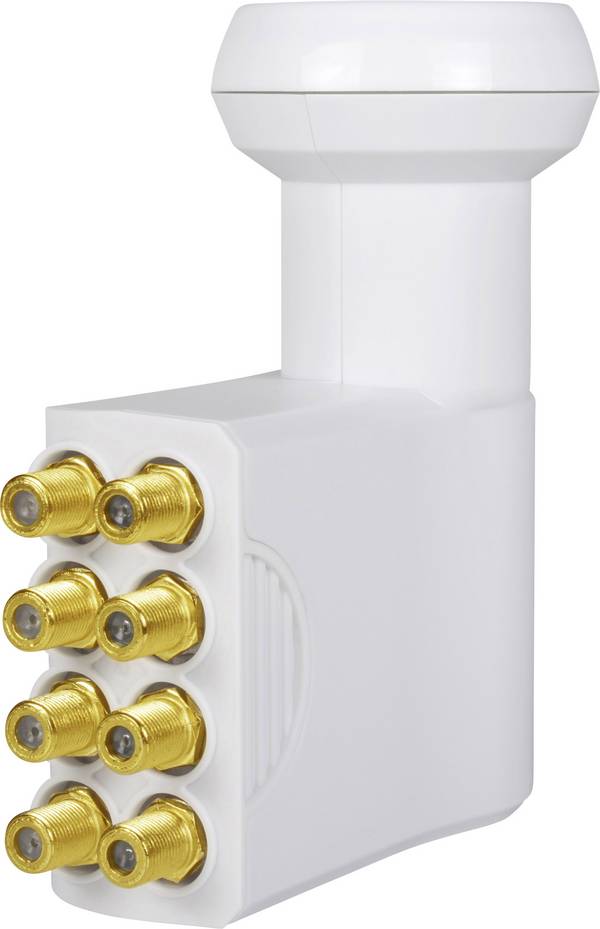

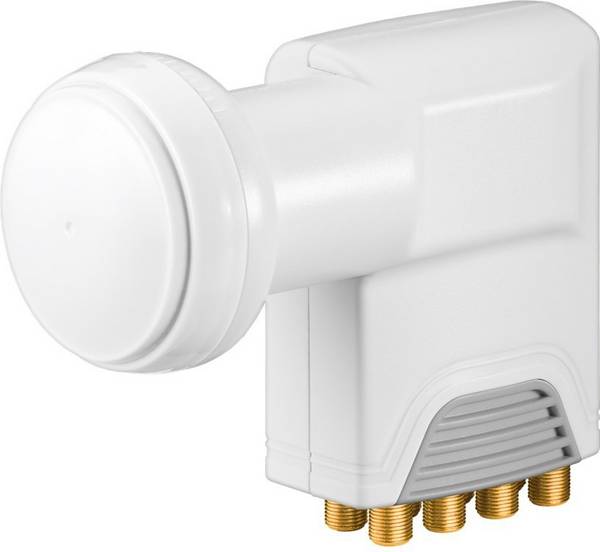

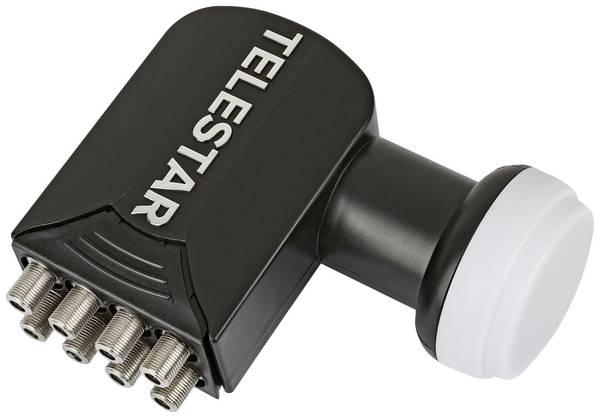

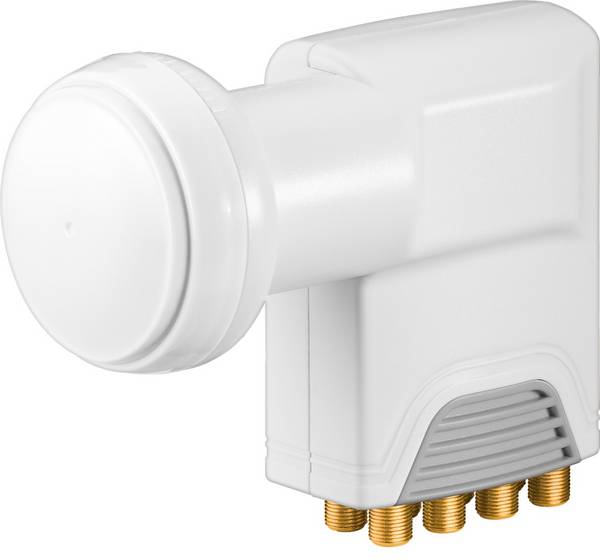

Octo-LNB

Für größere SAT-Anlagen mit acht Teilnehmern sind Octo-LNBs gedacht.

Sie verfügen über die doppelte Empfangskapazität im Vergleich zu Quad-LNBs und bieten bedienungstechnisch die gleichen Vorzüge.

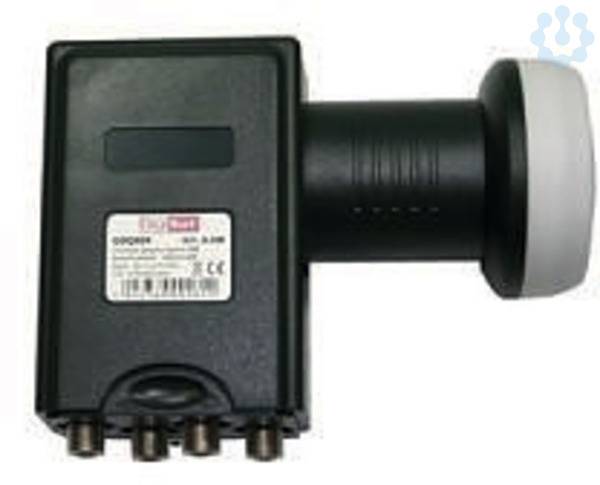

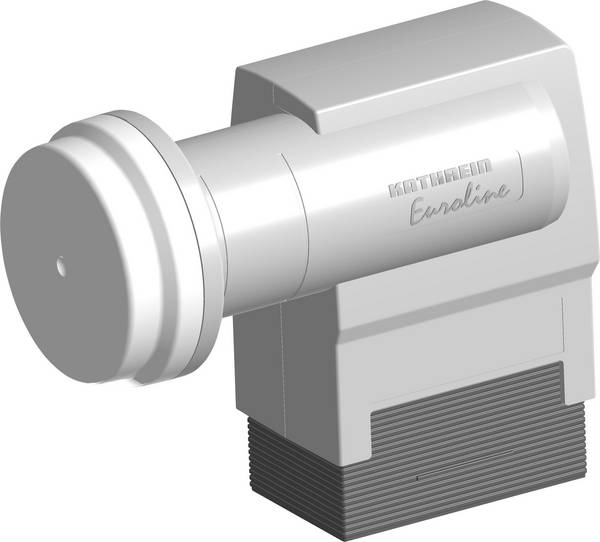

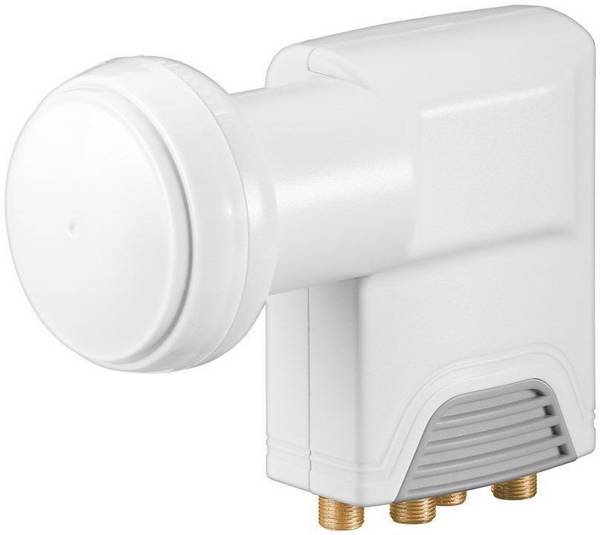

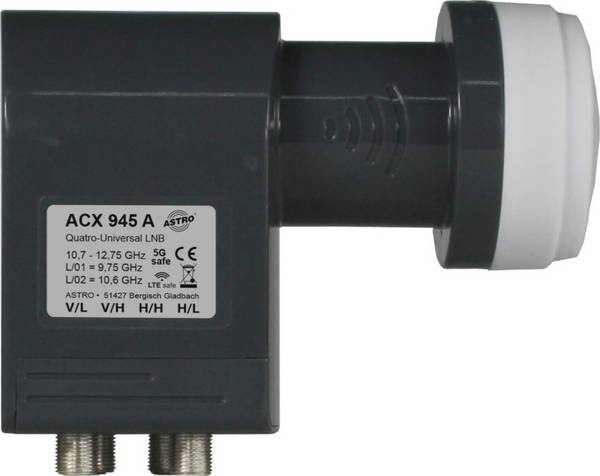

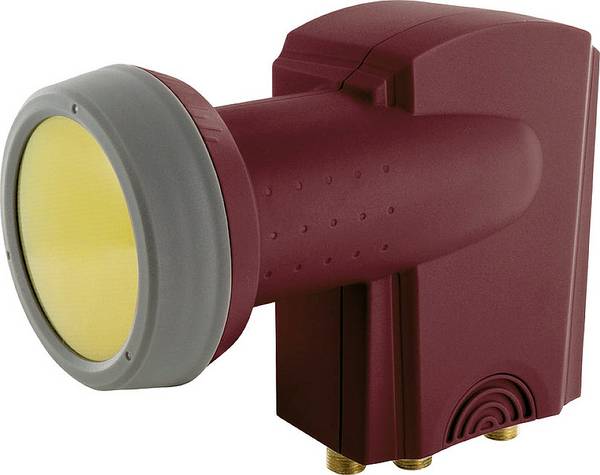

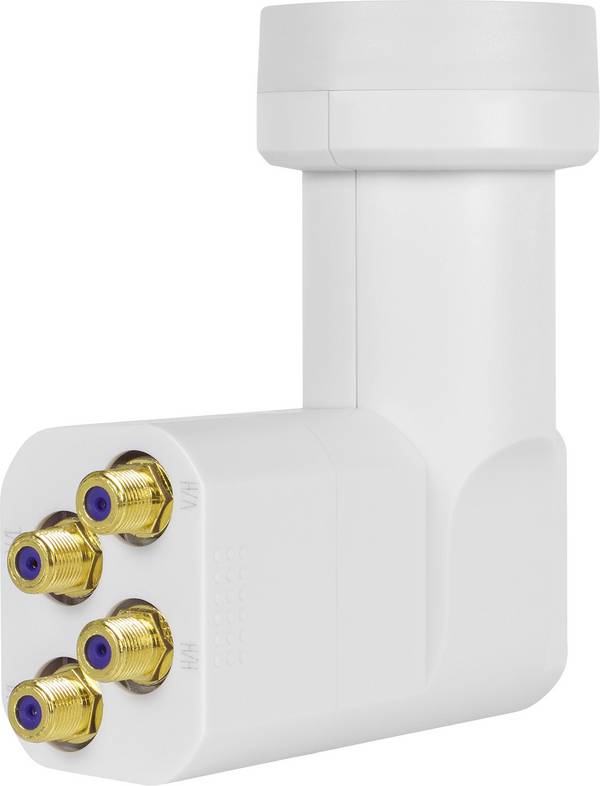

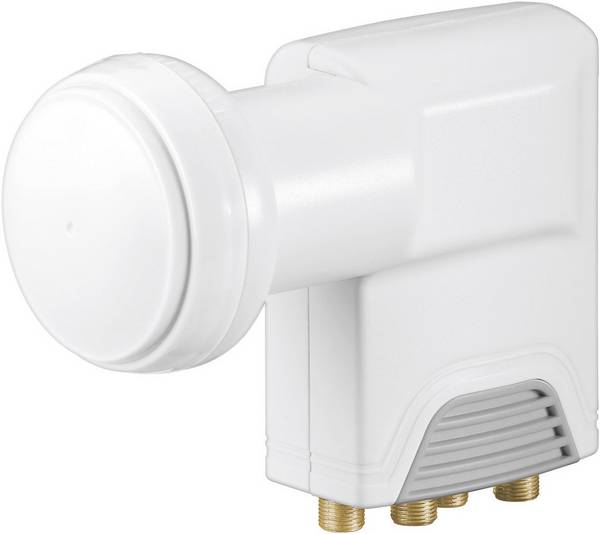

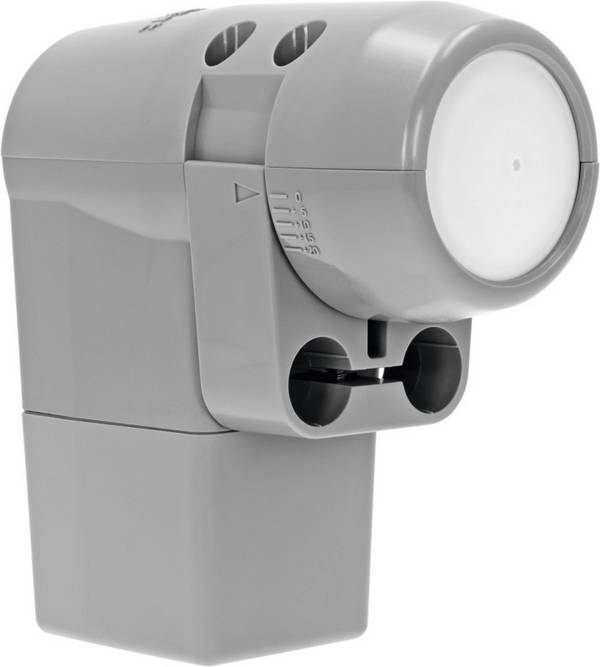

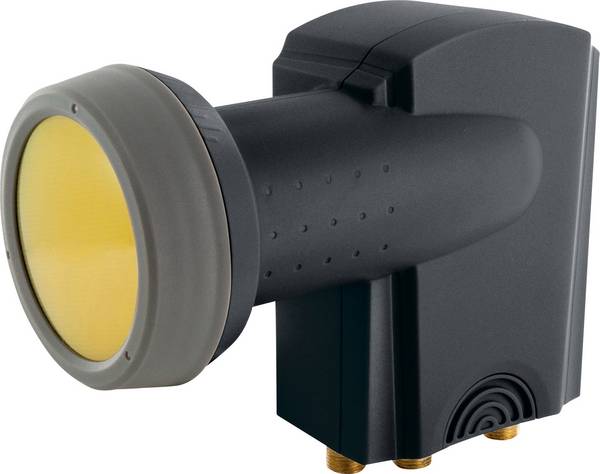

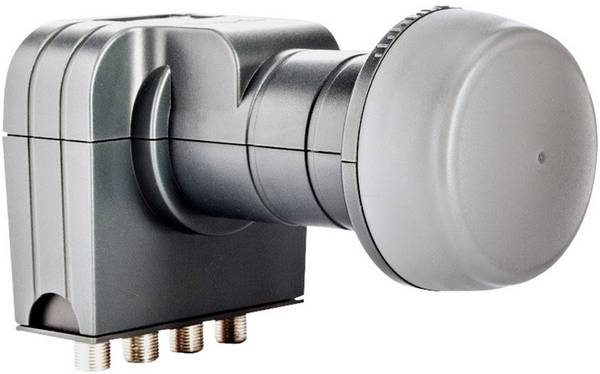

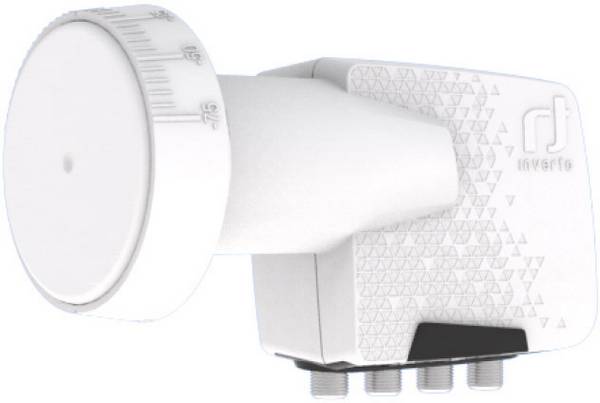

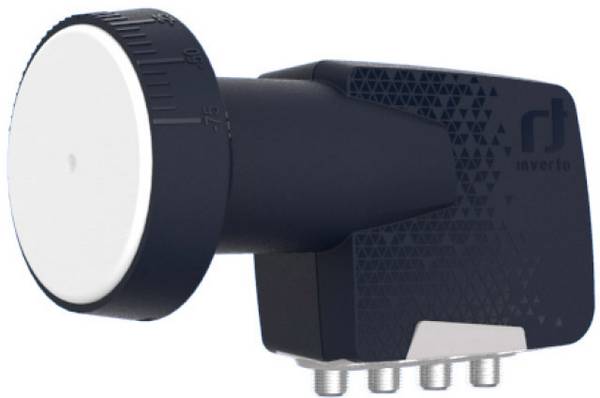

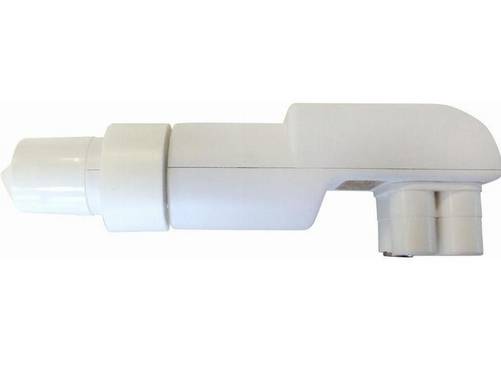

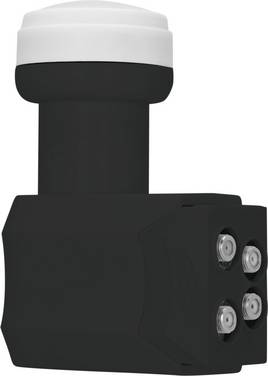

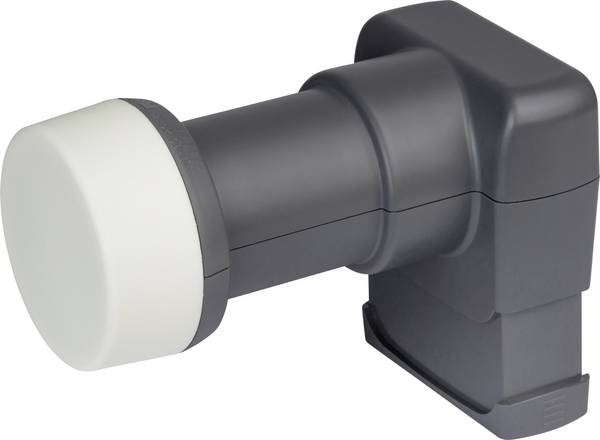

Quattro-LNB

Quattro-LNBs sind nicht mit Quad-LNBs zu verwechseln, obwohl sie ebenfalls vier Ausgänge bieten. Allerdings fehlt bei ihnen die Schaltmatrix zur Steuerung der Programme. Notwendig ist vielmehr ein externer oder integrierter Multischalter, der die Steuerung übernimmt.

Vorteil dieses LNB-Typs: Die Anschlussleitungen der Receiver müssen lediglich bis zu diesem auch Quattro-Switch genannten Multischalter und nicht bis zur Satellitenschüssel reichen, was die Installation vereinfacht.

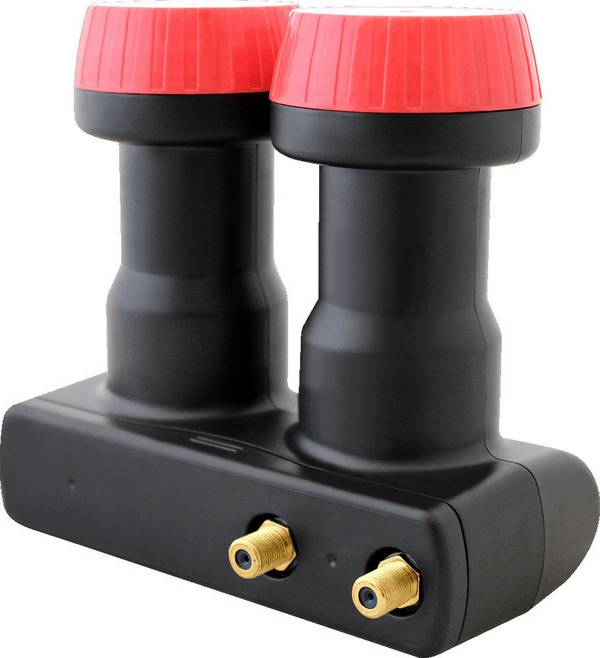

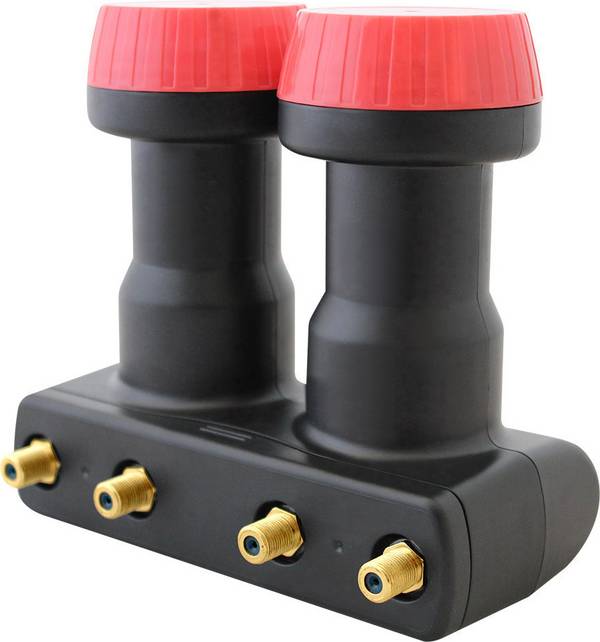

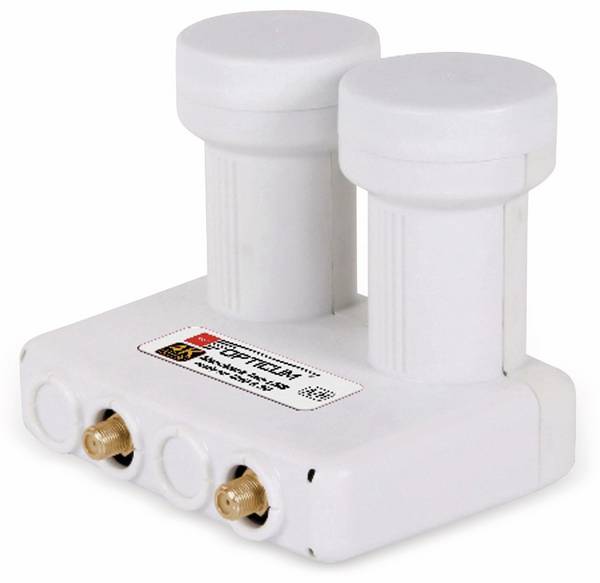

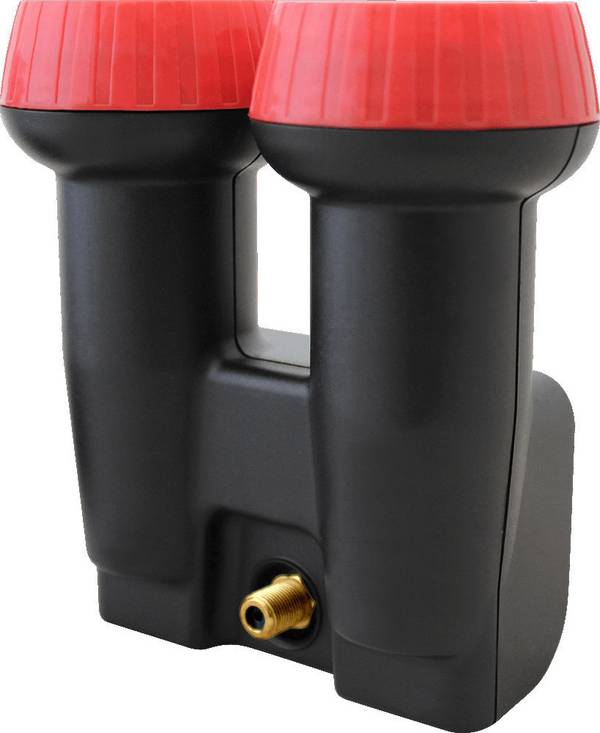

Monoblock-LNB

Soll die SAT-Schüssel nicht nur einen, sondern gleich zwei Satelliten empfangen, ist dies durchaus möglich – sofern die geostationären Positionen nicht zu weit auseinander liegen.

Das ist beispielsweise bei Astra und Hotbird der Fall. Astra ist auf 19,2 Grad Ost zu finden, Hotbird auf 13,0 Grad Ost. Die Signale der beiden erreichen zwar dieselbe Schüssel, die Brennpunkte liegen aber 6,2 Grad auseinander.

Für exakt diesen Winkelabstand gibt es multifeed-taugliche Monoblock-LNBs. Sie enthalten zwei getrennte LNBs, ausgerichtet genau auf die unterschiedlichen Brennpunkte.
