Messschrauben: Präzisionsinstrumente für Industrie und Handwerk

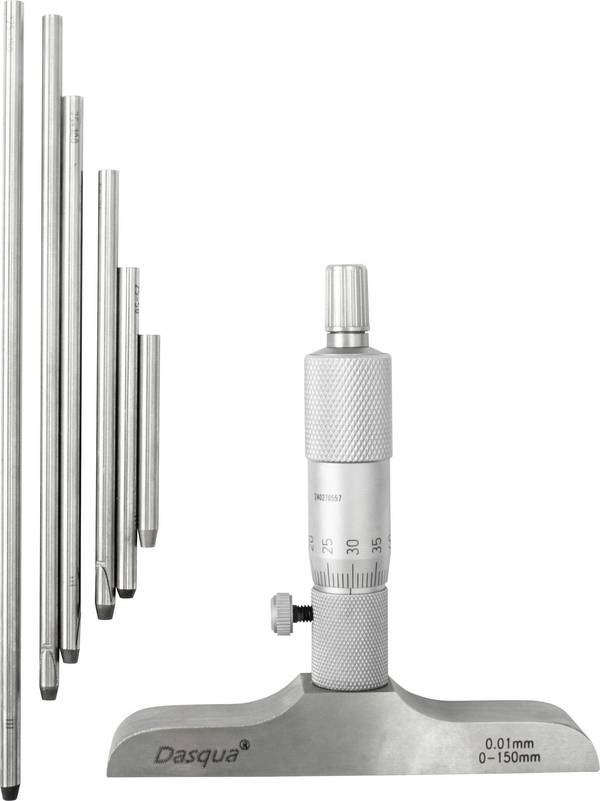

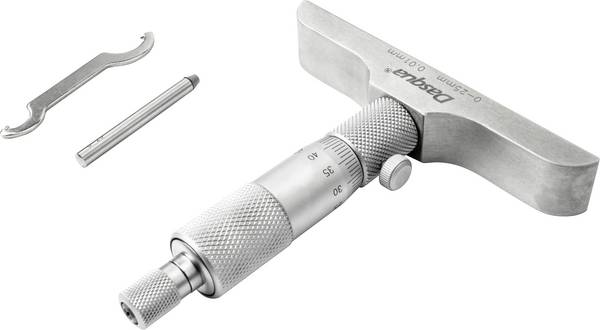

Messschrauben, auch Mikrometer oder Mikrometerschrauben genannt, sind Präzisionsmessgeräte, die hauptsächlich zur Innen- und Außenmessung von zylindrischen oder runden Werkstücken wie Wellen, Bolzen, Rohren oder auch Bohrungen zum Einsatz kommen. Sie ermöglichen es, produzierte Teile und Werkstücke schnell und zuverlässig auf vorgegebene Maße zu überprüfen, und zählen daher zu den wichtigsten Instrumenten in der Fertigungstechnik, Metallverarbeitung und im Maschinenbau.

Aufbau und Funktionsweise von Messschrauben

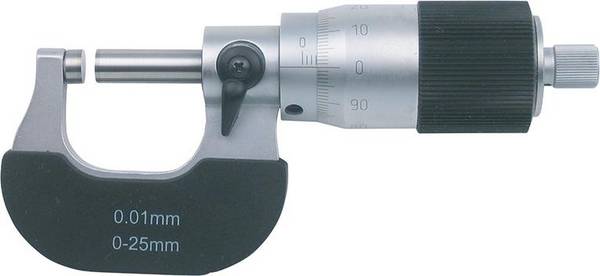

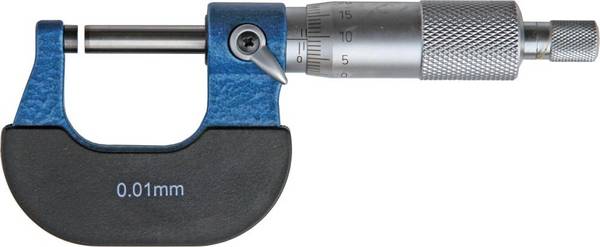

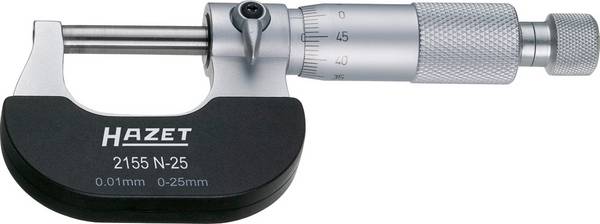

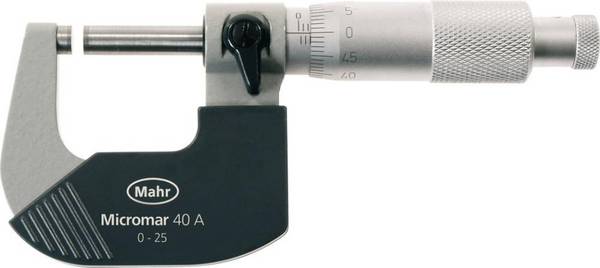

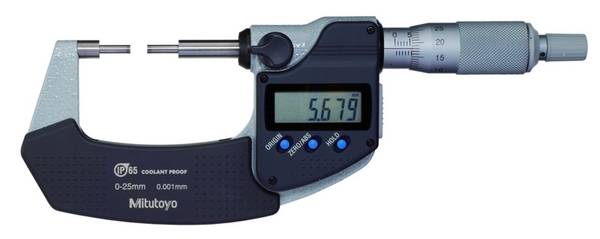

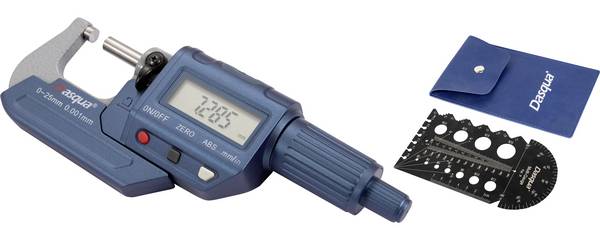

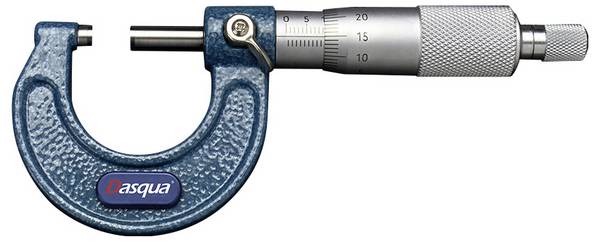

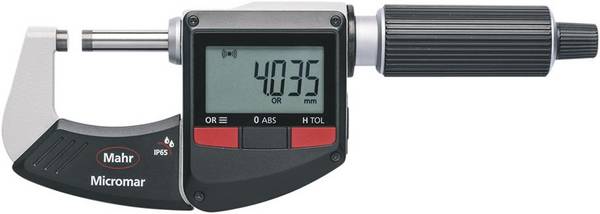

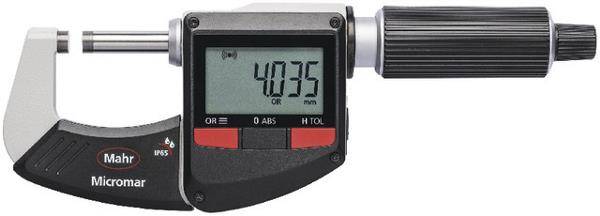

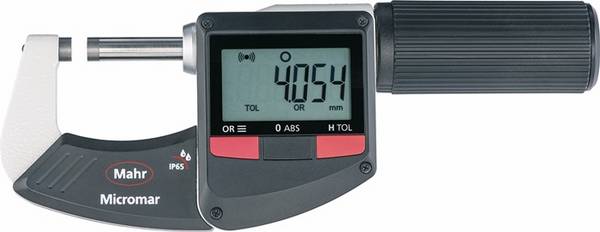

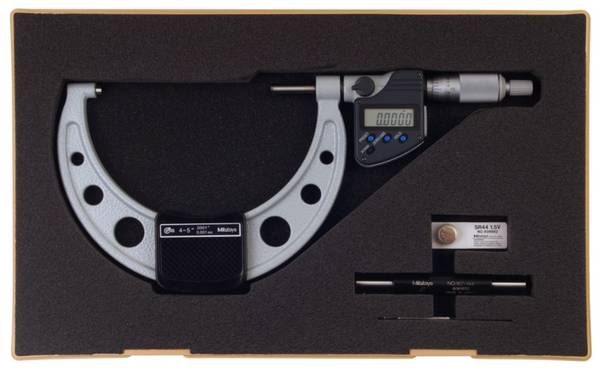

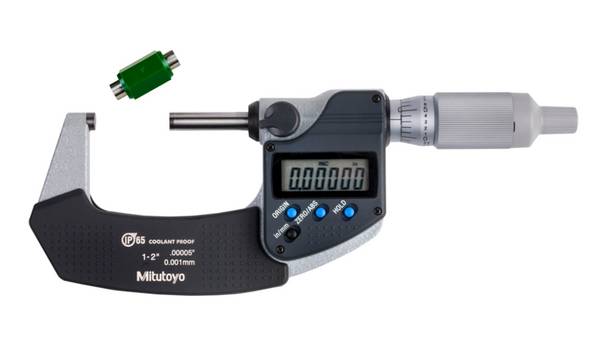

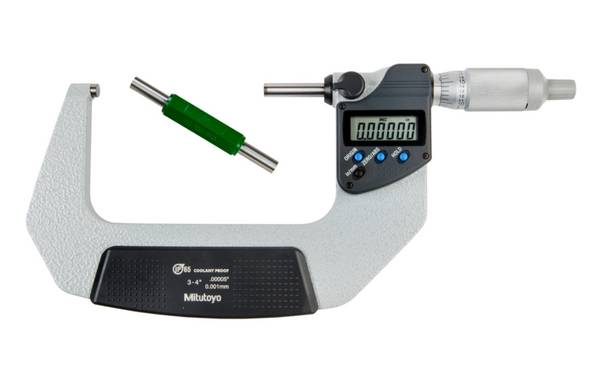

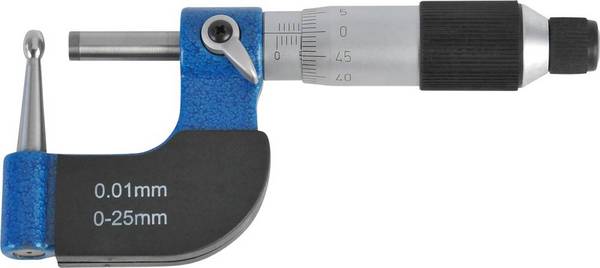

Mikrometerschrauben bestehen aus einer feststehenden Messfläche und einer beweglichen Messfläche, die im Fall von Bügelmessschrauben durch einen Bügel miteinander verbunden sind. Die feststehende Messfläche wird Amboss genannt und ist die Stelle, an die das Messobjekt zu Beginn der Messung angelegt wird. Bei der beweglichen Messfläche handelt es sich um eine Messspindel, die über ein Feingewinde verstellt wird. Liegt das Messobjekt am Amboss an, wird das Gewinde mithilfe einer Rändelschraube zugedreht, so dass sich die Messspindel zum Objekt hinbewegt. Das macht man so lange, bis das Messobjekt zwischen Amboss und Spindel festgeklemmt ist.

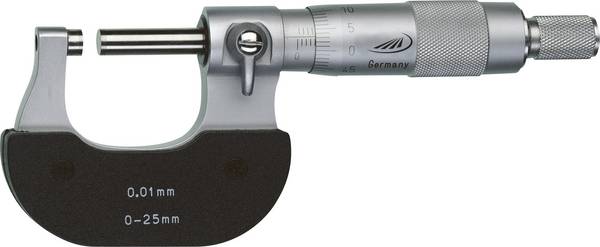

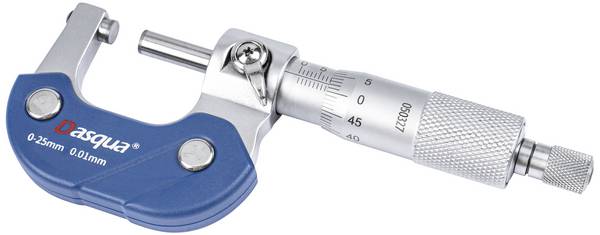

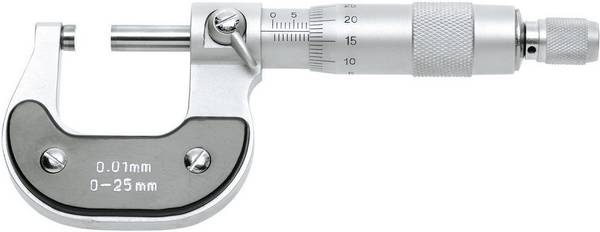

Best Practice: Analoge Messschrauben richtig ablesen

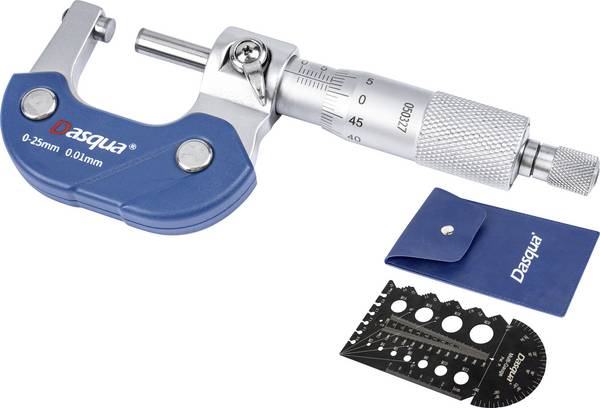

Das Ablesen analoger Messschrauben ist nicht ganz unkompliziert. Zum einen gilt es, Parallaxenfehler zu vermeiden, zum anderen muss man wissen, in welchem Verhältnis die beiden Skalen zueinander stehen und wie sich der Messwert errechnet.

Kaufkriterien für Messschrauben – worauf kommt es an?

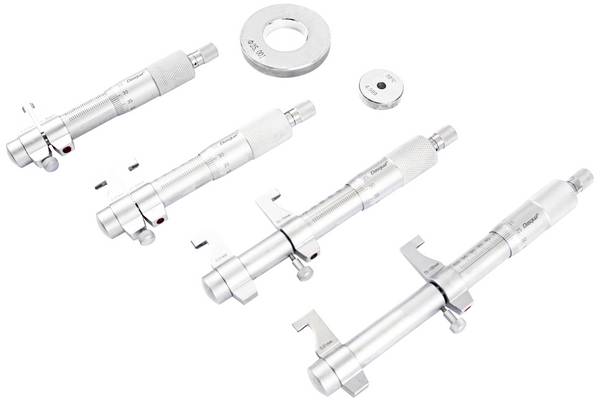

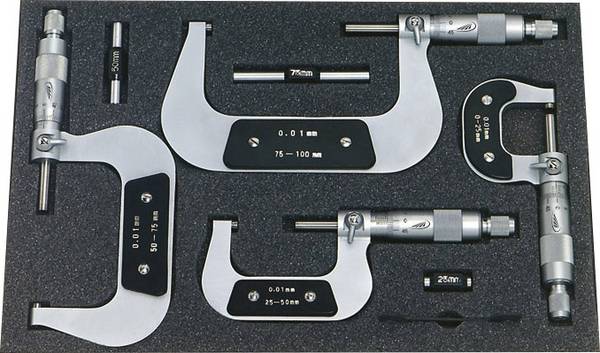

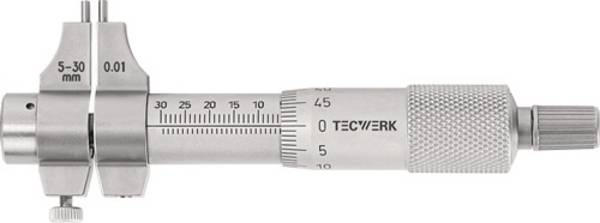

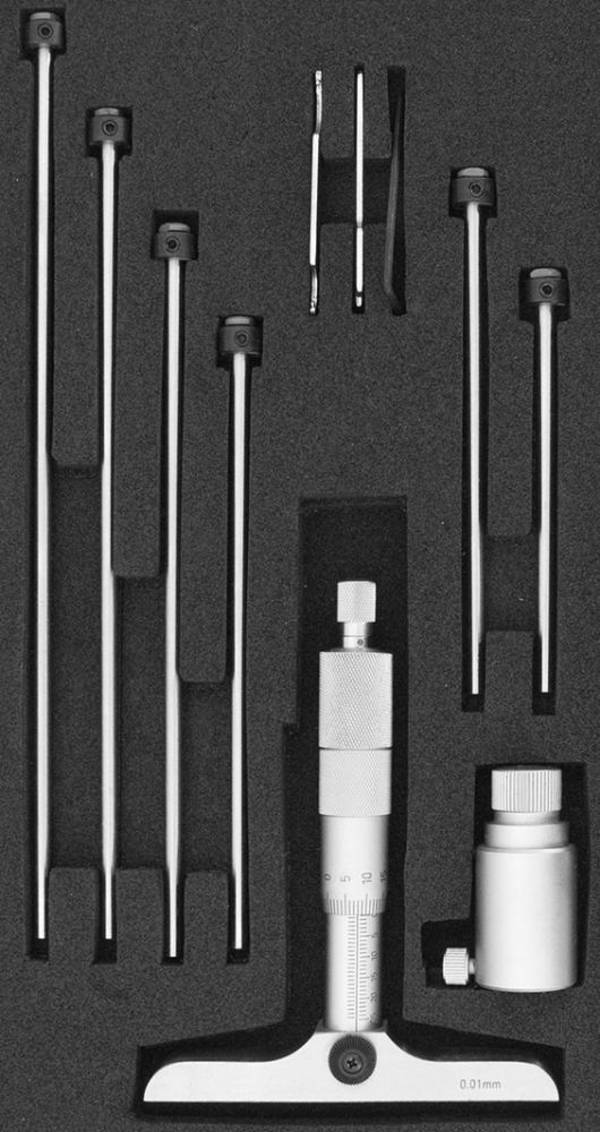

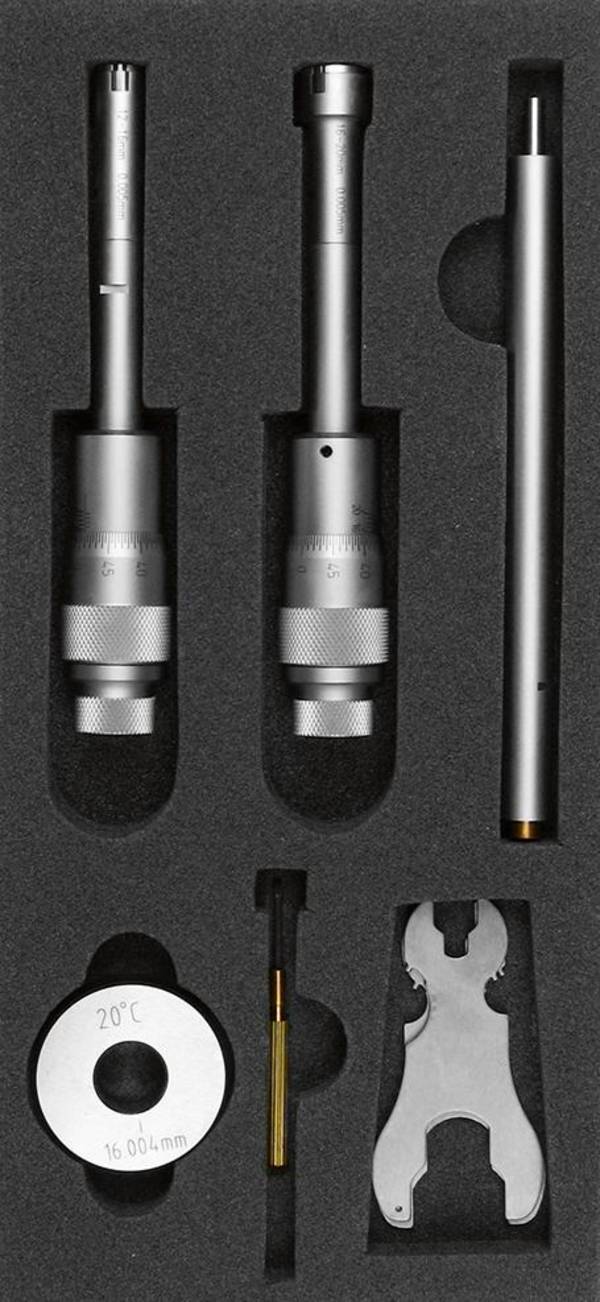

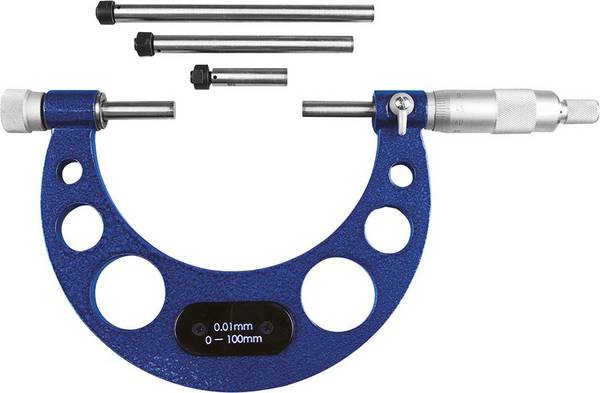

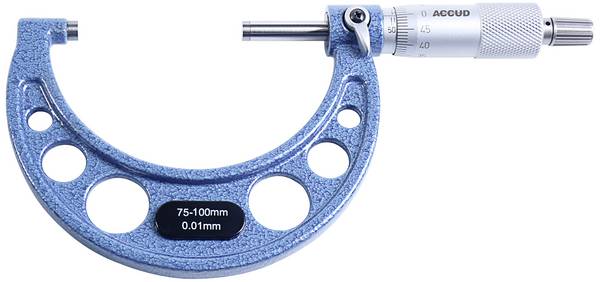

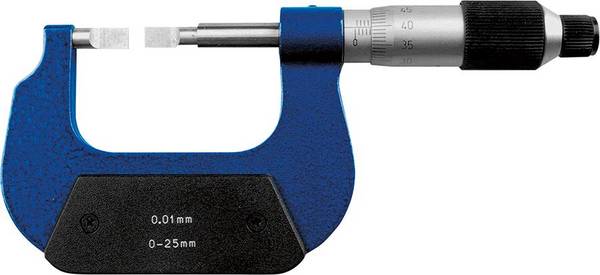

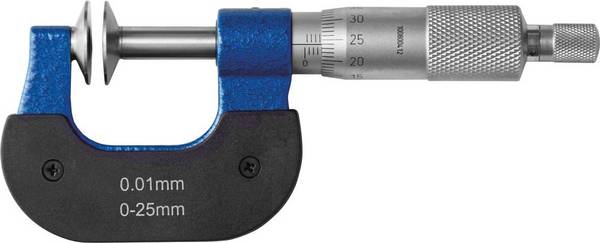

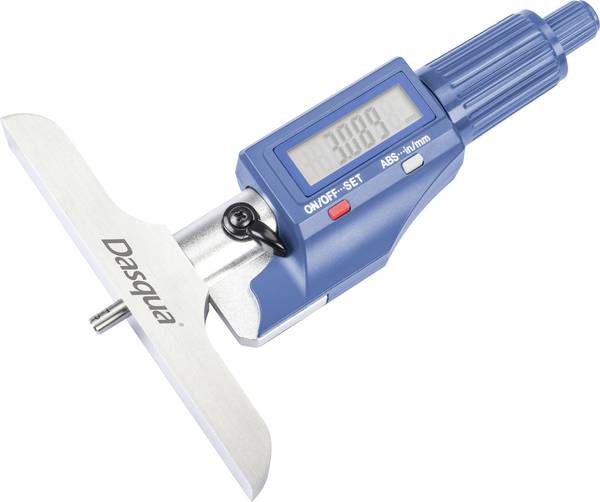

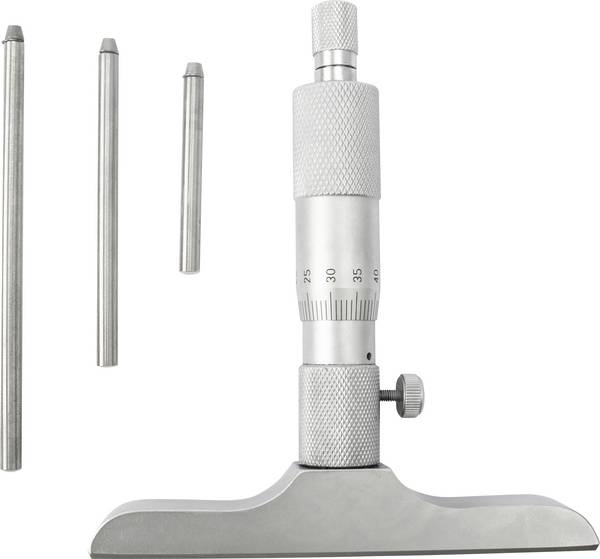

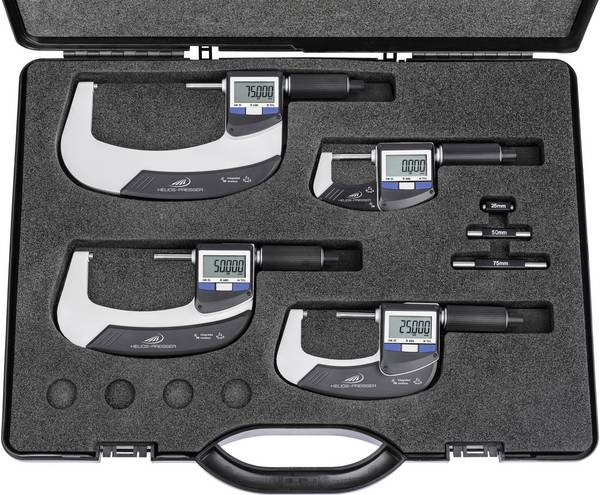

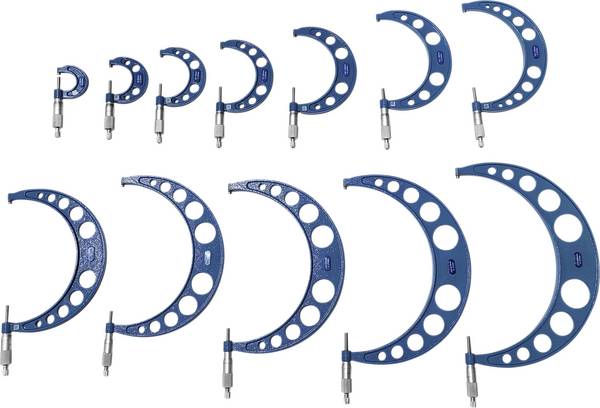

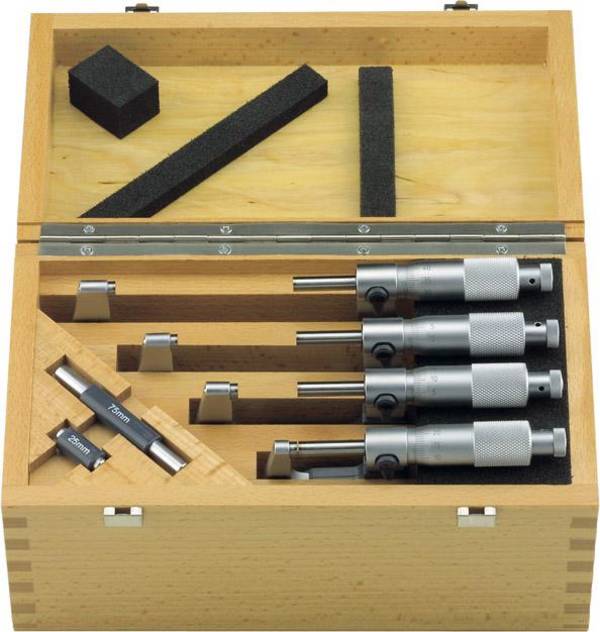

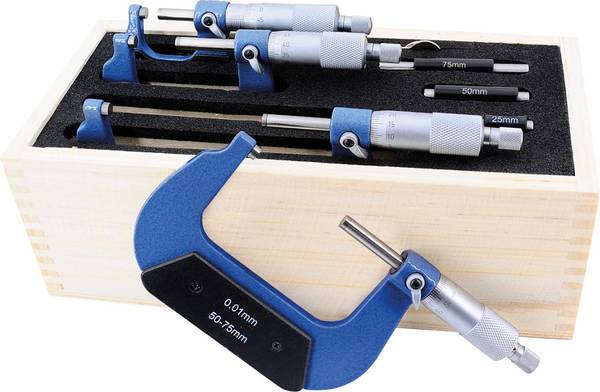

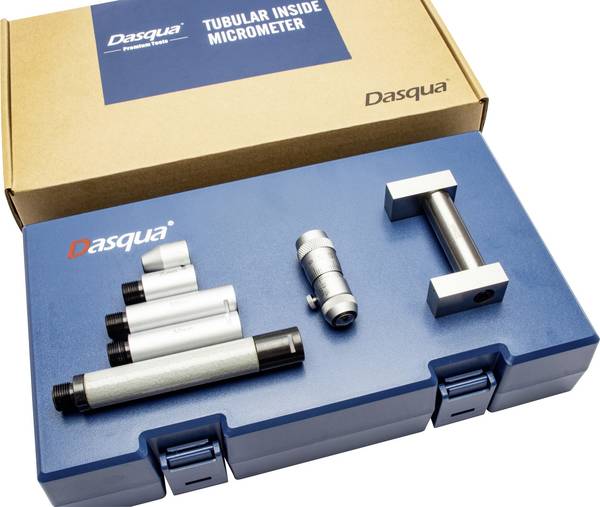

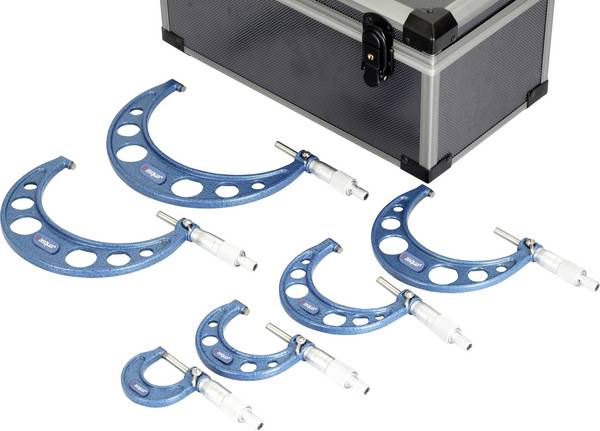

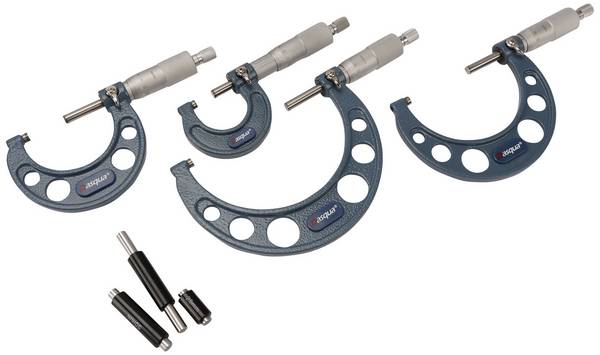

Beim Kauf von Messschrauben ist zunächst zu überlegen, welche Ausführung sich für die Messaufgabe am besten eignet. Für die Messung von Außendurchmessern runder oder zylindrischer Prüfobjekte sind Bügelmessschrauben quasi alternativlos. Geht es hingegen darum, den Innendurchmesser von Bohrlöchern zu bestimmen, sind Innenmessschrauben das Mittel der Wahl. Sie sind wiederum nicht geeignet, um Rundheit zu messen. Innenmessschrauben können als Zweipunkt- oder Dreipunkt-Innenmessschrauben realisiert sein. Dreipunkt-Innenmessschrauben bieten drei Messpunkte und eignen sich gut für die Messung von Bohrungen, deren Innenflächen nicht ganz gleichmäßig sind. Zweipunkt-Innenmessschrauben arbeiten dagegen nur mit zwei Messpunkten. Demzufolge kann es passieren, dass sie bei ungleichmäßigen Bohrungen ungenaue Messwerte liefern.

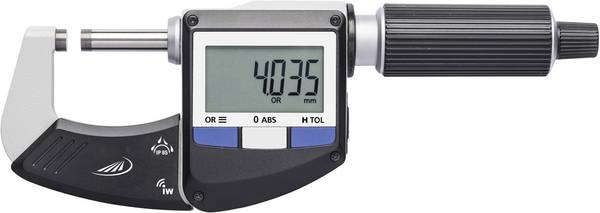

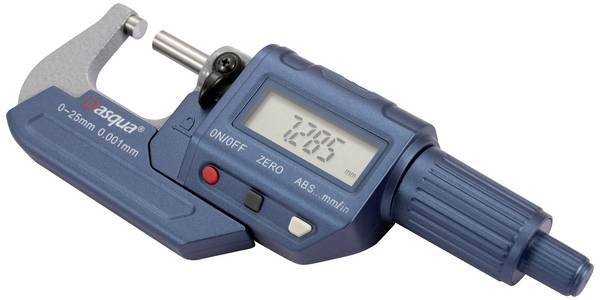

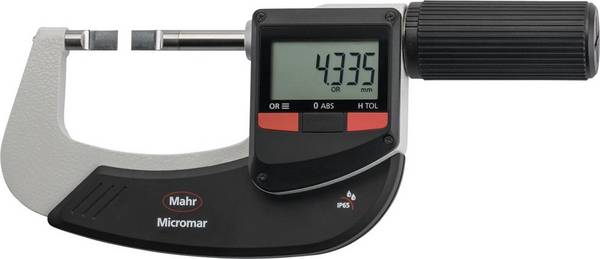

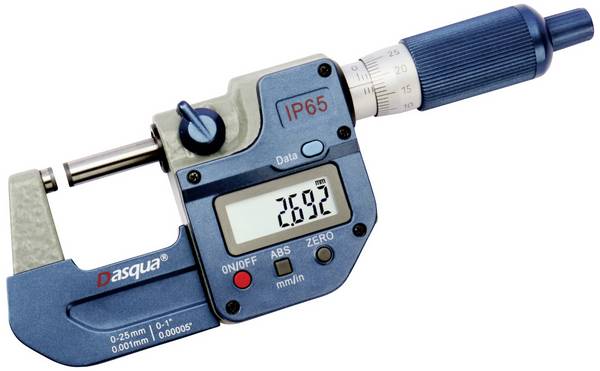

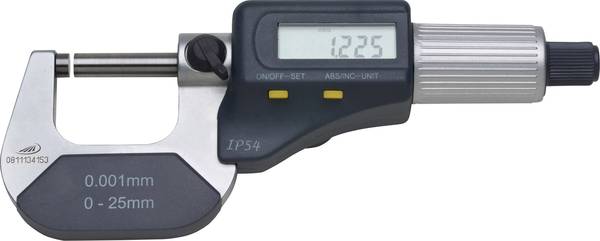

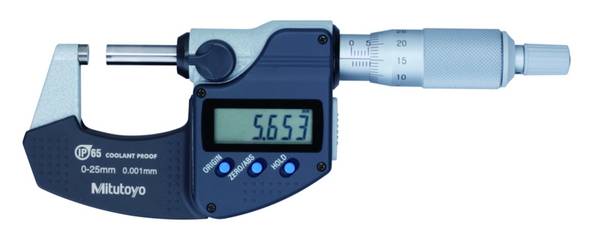

Ist der richtige Messschraubentyp definiert, gilt es auf den Messbereich und die Messauflösung zu achten. Der Messbereich muss für die Größe der Messobjekte ausgelegt sein, damit überhaupt valide Messungen durchgeführt werden können. Um perspektivisch auf der sicheren Seite zu sein, empfiehlt es sich, den Messbereich nicht zu knapp, sondern lieber etwas großzügiger zu kalkulieren. Die Messauflösung gibt Aufschluss darüber, bis zu welcher Nachkommastelle der Messwert ermittelt werden kann. Üblich sind Auflösungen im Hundertstelbereich (0,01 mm), es gibt aber auch Messschrauben, die eine Ablesung im Tausendstelbereich (0,001 mm) ermöglichen. Wie exakt eine Messschraube arbeitet, also wie nah der gemessene Wert dem Ist-Wert kommt, wird mit der Messgenauigkeit angegeben. Diese ist für Aufgaben, die hohe Präzision und sehr zuverlässige Messergebnisse erfordern, von besonderer Bedeutung.
