Ratgeber
Welche Vorteile bieten Industriekabel aus Gummi gegenüber PVC-Leitungen?
In industriellen Umgebungen ist die Materialwahl entscheidend für die Betriebssicherheit. Im Vergleich zu PVC bieten Industriekabel aus Gummi (z. B. H07RN-F) signifikante Vorteile:
- Mechanische Resilienz: Höhere Kerbschlagzähigkeit und Abriebfestigkeit, ideal für den Einsatz bei handgeführten Elektrowerkzeugen und schweren Maschinen.
- Maximale Flexibilität: Die hohe Biegefähigkeit wird durch feindrähtige Kupferleiter erreicht, deren Einzeldrähte mechanisch nicht fest verbunden sind. Dies erlaubt eine gegenseitige Verschiebung innerhalb der Aderisolierung und verhindert Materialermüdung bei ständiger Bewegung.
- Thermische Stabilität: Gummimischungen bleiben auch bei extremen Temperaturen (-25 °C bis +90 °C) flexibel, während PVC zur Versprödung neigt.
- Chemische Beständigkeit: Exzellente Resistenz gegen Öle, Fette und diverse Chemikalien, was die Wartungsintervalle verlängert und die Total Cost of Ownership (TCO) senkt.
Wie werden Industriekabel und Gerätekabel normgerecht gekennzeichnet?
Die Typenkurzzeichen (z. B. nach DIN VDE 0285-525-2-21) geben präzise Auskunft über die Einsatzfähigkeit einer Leitung. Fachkräfte nutzen diese Kennzeichnung zur Validierung der Systemkompatibilität.

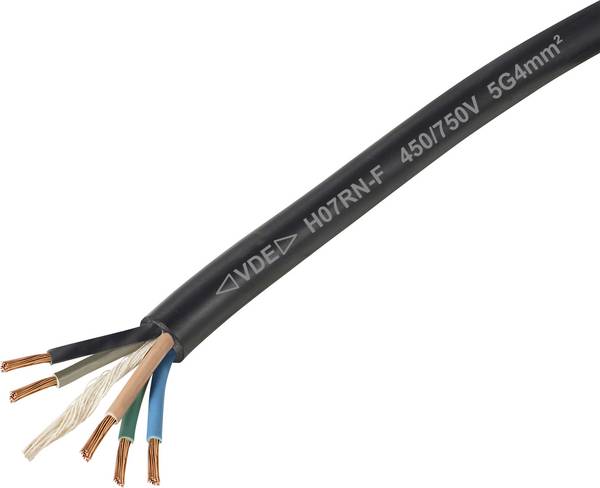

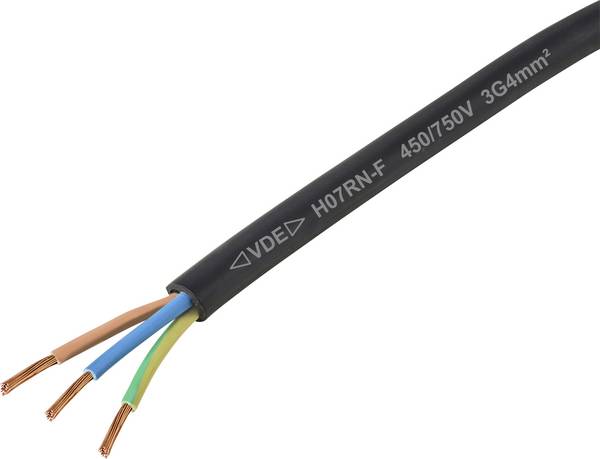

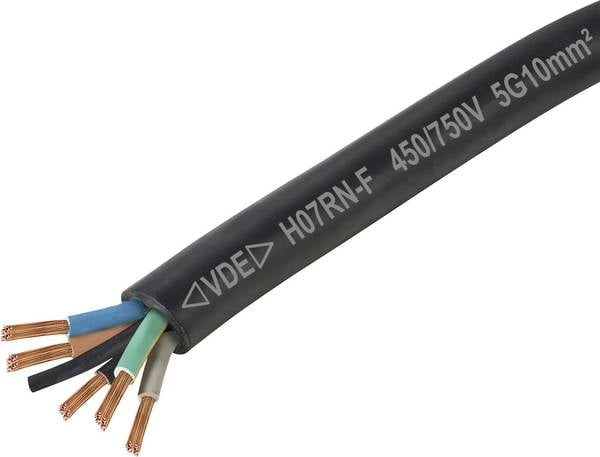

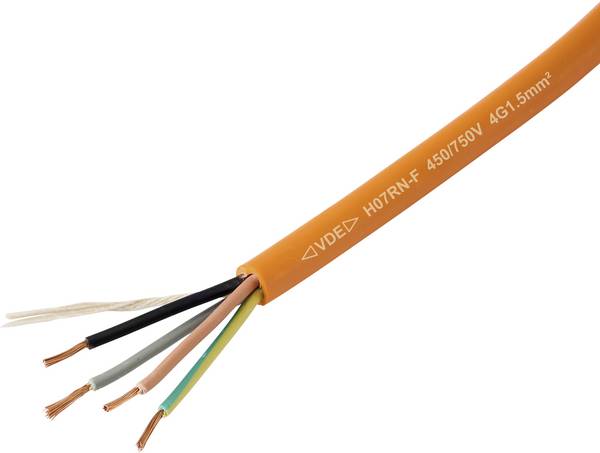

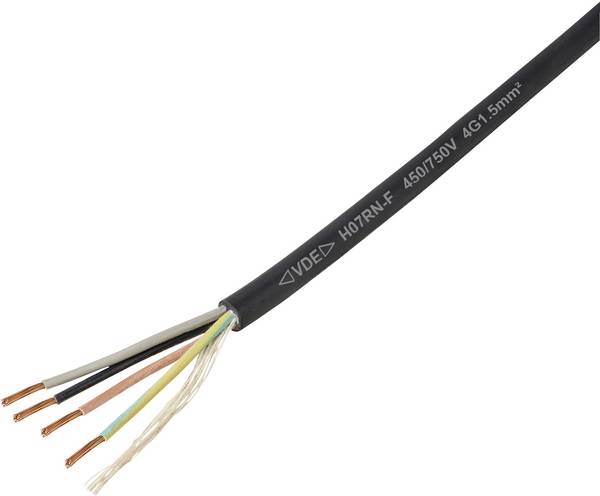

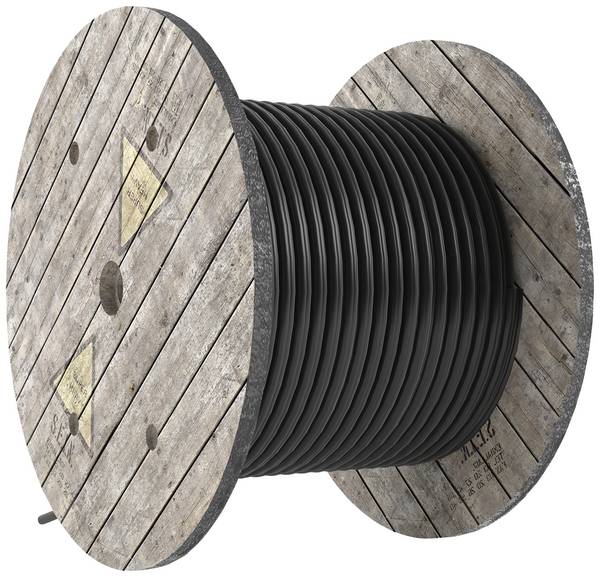

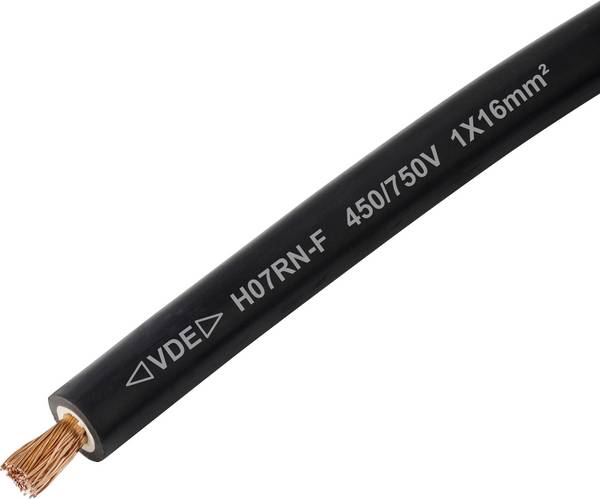

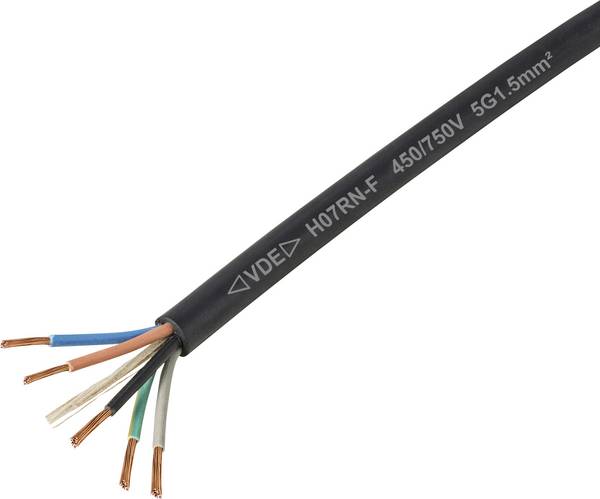

Beispiel H07RN-F 3G2.5:
- H: Harmonisierte Leitung (europäischer Standard für Austauschbarkeit).
- 07: Bemessungsspannung 450/750 V (geeignet für industrielle Niederspannungsanwendungen).
- R / N: Isolierung aus Ethylen-Propylen-Gummi (R) und Mantel aus Polychloropren (N – ölbeständig, flammwidrig).
- F: Feindrähtiger Leiteraufbau für hohe Biegebeanspruchung.
- 3G2.5: 3 Adern (davon eine grün-gelber Schutzleiter „G“) mit einem Querschnitt von 2,5 mm².
| Kurzzeichen | Bedeutung | Technischer Nutzen |
|---|---|---|
| Q / Q4 | Polyurethan / Polyamid | Maximale Kerbfestigkeit und Abriebschutz bei hoher Dynamik. |
| V5 / Ö | Ölbeständig | Einsatz in Maschinenumgebungen mit permanentem Schmierstoffkontakt. |
| S / B | Silikon / EPR | Erhöhte thermische Belastbarkeit für Hochtemperaturanwendungen. |
| N8 / AD8 | Wasserbeständig | Eignung für dauerhaften Einsatz in industriellem Brauchwasser. |
Ist die Verlegung von Gummischlauchleitungen im Erdreich zulässig?
Gummikabel sind primär für den Anschluss beweglicher Komponenten konzipiert, weshalb eine dauerhafte Erdverlegung technisch kritisch ist. Für eine normgerechte Installation der permanenten Energieversorgung unter Tage sind Erdkabel vom Typ NYY oder NYCWY zwingend vorgeschrieben. Ein temporärer Einsatz, etwa auf Baustellen, ist zwar kurzzeitig zulässig, doch für langfristige Sicherheit müssen Gummileitungen in Kabelschutzrohren geführt werden. Dies schützt die Isolierung effektiv vor schädlichen chemischen Einflüssen des Erdreichs.
Woran lassen sich Defekte an industriell genutzten Gerätekabeln frühzeitig erkennen?
Ein proaktives Monitoring verhindert teure Stillstandzeiten und sichert die Compliance:
- Mantelprüfung: Kontrolle auf Risse oder Quetschungen, insbesondere an den Übergängen zum Gerät, Stecker oder an der Gerätekappe.
- Thermische Checks: Ungewöhnliche Erwärmung deutet oft auf interne Leiterbrüche oder überlastete Querschnitte hin.
- Mechanische Belastung: Prüfung der Zugentlastung und des Biegeradius bei offen liegenden CEE-Starkstromkabeln.
Wie erfolgt ein fachgerechter Anschluss feindrähtiger Industriekabel?
Um Übergangswiderstände zu minimieren und Brandschutzvorgaben einzuhalten, ist eine professionelle Konfektionierung zwingend:
- Crimp-Technik: Die Verwendung von Aderendhülsen oder Kabelschuhen ist vorgeschrieben. Das Verlöten (Verzinnen) von Kabelenden ist unzulässig, da Lot unter Klemmdruck fließt, was zu lockeren Kontakten und Lichtbogenbildung führt.
- Sicherer Berührungsschutz: Korrekt gecrimpte Enden verhindern abstehende Aderdrähte und sichern die mechanische Stabilität innerhalb des Steckers oder der Maschine.
Was ist bei der Installation und Wartung hinsichtlich der Arbeitssicherheit zu beachten?
Im gewerblichen Bereich erfordern Arbeiten an der Stromversorgung die strikte Einhaltung von Sicherheitsrichtlinien. Der Anschluss und Austausch von Gummileitungen unterliegt einem Fachkräftevorbehalt und darf ausschließlich durch ausgebildete Elektrofachkräfte erfolgen. Dabei müssen sämtliche Tätigkeiten unter Einhaltung der 5 Sicherheitsregeln der Elektrotechnik im spannungsfreien Zustand durchgeführt werden. Um die Betriebserlaubnis der Geräte nicht zu gefährden, gilt zudem eine strikte Ersatzanforderung: Defekte Leitungen sind stets durch Kabel mit identischen Leistungsmerkmalen, Schutzklassen und Querschnitten zu ersetzen.
Wie unterscheiden sich die Spannungsklassen und Ader-Codierungen bei Industriekabeln?
Für die präzise Systemplanung müssen Bemessungsspannung und Schutzleiterfunktion (PE) exakt auf die Anwendung abgestimmt sein. Dabei wird die Belastbarkeit einer Leitung maßgeblich durch ihre Spannungsklasse definiert:

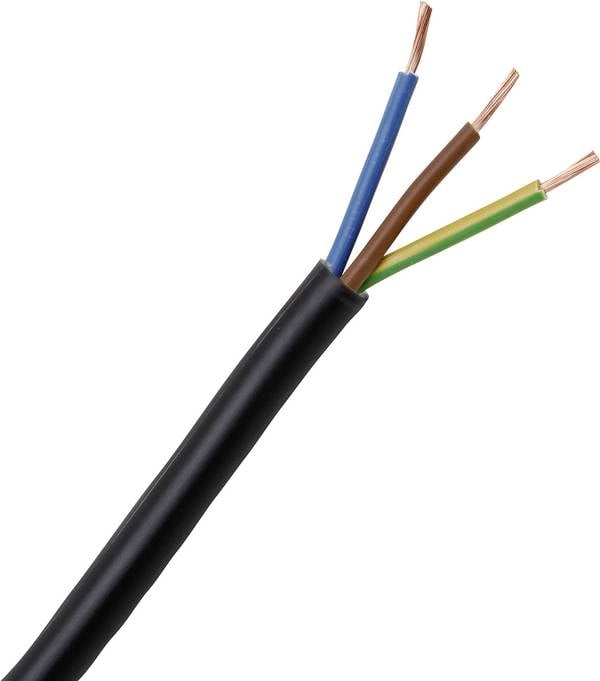

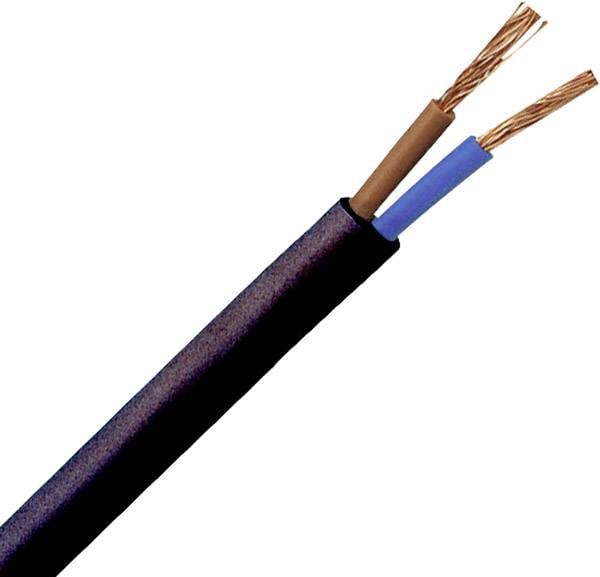

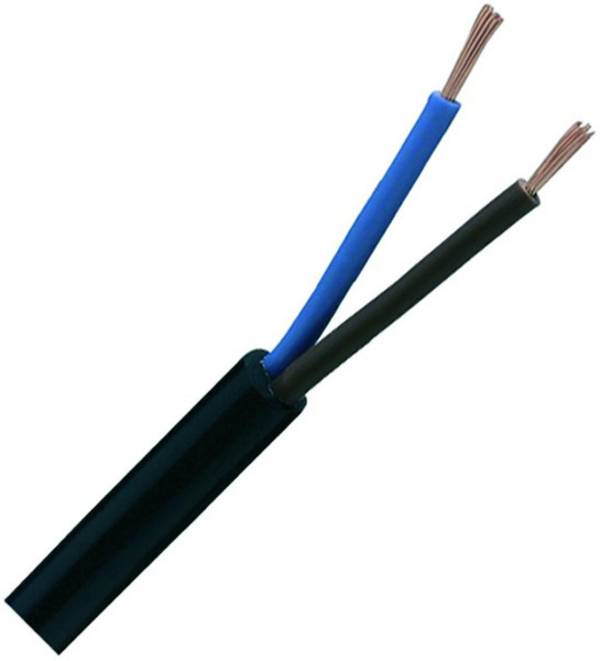

- 03 (300/300 V): Leichte Handgeräte und Büroanwendungen.

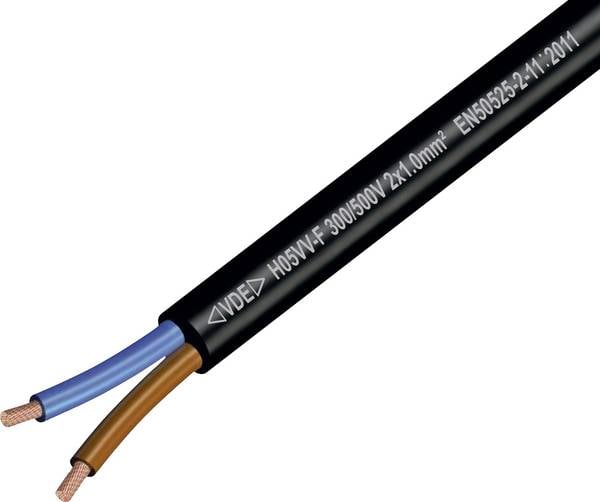

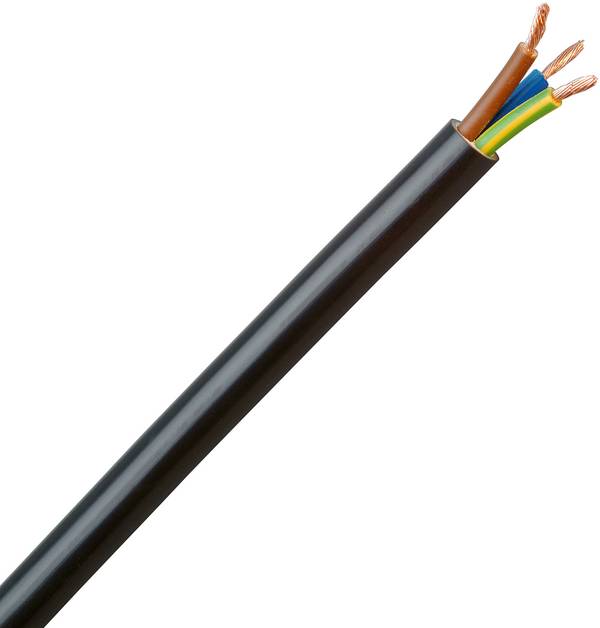

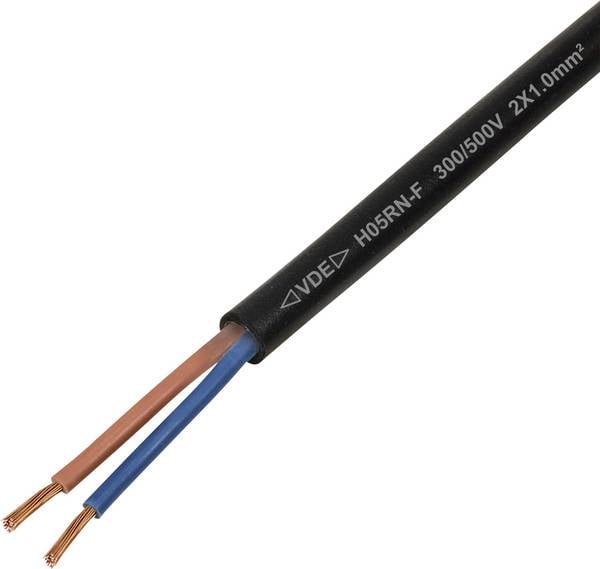

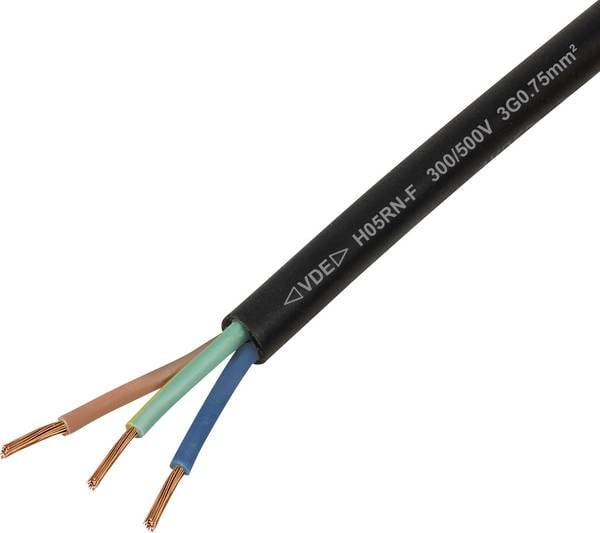

- 05 (300/500 V): Standard-Gerätekabel für mittlere Beanspruchung.

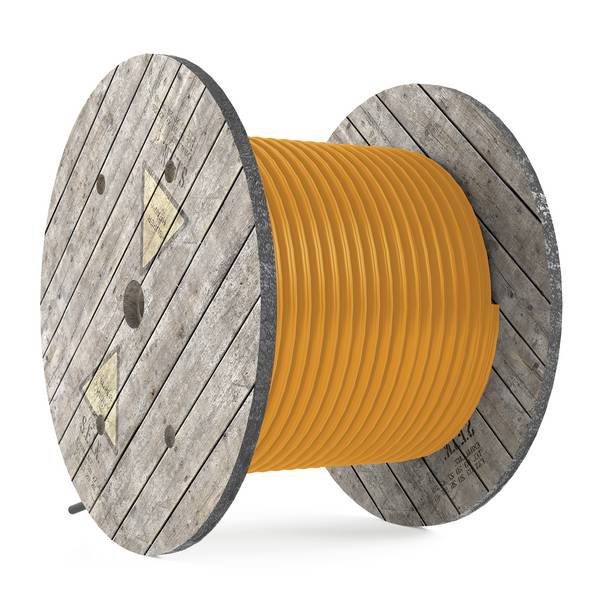

- 07 (450/750 V): Schwere Industriekabel aus Gummi (z. B. Baustellenleitung).

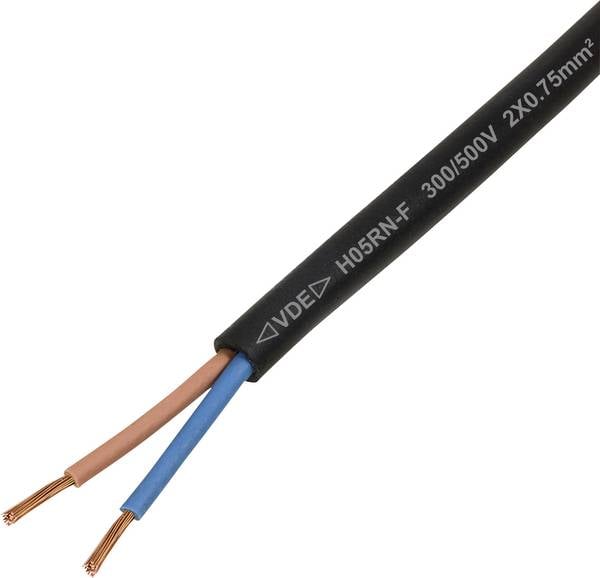

Die Ader-Codierung bestimmt die Sicherheitsfunktion: Ein „G“ (z. B. 3G2.5) kennzeichnet einen integrierten grün-gelben Schutzleiter, während ein „X“ auf dessen Fehlen hinweist – essenziell für schutzisolierte Betriebsmittel oder reine Steuerleitungen. Für extreme Bedingungen bieten Sondernormen wie die NSGAFÖU-Leitung (ölbeständig/flammwidrig) zusätzliche Ausfallsicherheit, z.B. für die Schwerindustrie.
Wie hoch ist die durchschnittliche Lebensdauer von Gummileitungen?
Die Lebensdauer von Kabeln beträgt je nach mechanischer, thermischer und chemischer Belastung ca. 30 bis 50 Jahre. Im harten industriellen Dauereinsatz können die Zyklen durch regelmäßige Prüfungen nach DGUV Vorschrift 3 deutlich präziser bestimmt werden.
