Aderendhülsen
1060 ErgebnisseDetails | Preis | Verfügbarkeit | Querschnitt je Ader | Inhalt | Verpackungsart | Isolierungsart | Hülsenlänge | Zertifizierungen | Farbe | |
|---|---|---|---|---|---|---|---|---|---|---|
 Bestell-Nr.:1665105 EAN:4003773082491 Teile-Nr.:97 99 910 zzgl. MwSt. 23 Stück auf Lager Sofort-Lieferung morgen | 0.5 mm², 0.75 mm², 1 mm², 1.5 mm², 2.5 mm² | 1900 St. | Dose | Unisoliert | - | - | - | |||
 Quadrios 23T034 Aderendhülsen-Sortiment Unisoliert 1 Set BoxConrad Electronic Bestell-Nr.:2870706 EAN:4260732283133 Teile-Nr.:23T034 zzgl. MwSt. 33 Sets auf Lager Sofort-Lieferung morgen | - | 1 Set | Box | Unisoliert | 8 mm | RoHS | - | |||
 Abb. ähnlich Bestell-Nr.:1226333 EAN:4016138923025 Teile-Nr.:440510.47 zzgl. MwSt. 19 Sets auf Lager Sofort-Lieferung morgen | 2.5 mm² | 100 St. | - | Unisoliert | 10 mm | RoHS | grau | |||
 Quadrios 22C485 Aderendhülsen-Sortiment Unisoliert 1000 St. BoxConrad Electronic Bestell-Nr.:2870591 EAN:4260732282846 Teile-Nr.:22C485 zzgl. MwSt. 29 Sets auf Lager Sofort-Lieferung morgen | - | 1000 St. | Box | Unisoliert | 8 mm | RoHS | - | |||
Bestell-Nr.:1564641 EAN:4016139208183 Teile-Nr.:1091263 zzgl. MwSt. 499 Sets auf Lager Sofort-Lieferung morgen | 1.5 mm² | 100 St. | - | Unisoliert | 7 mm | RoHS | grau | |||
 Abb. ähnlich Bestell-Nr.:611889 EAN:4016138188011 Teile-Nr.:440610,47 zzgl. MwSt. 18 Sets auf Lager Sofort-Lieferung morgen | 4 mm² | 100 St. | - | Unisoliert | 10 mm | RoHS | grau | |||
 Abb. ähnlich Bestell-Nr.:1226344 EAN:4016138923131 Teile-Nr.:440007.47 zzgl. MwSt. 87 Sets auf Lager Sofort-Lieferung morgen Min: 2 | 0.1 mm² | 100 St. | - | Unisoliert | 7 mm | RoHS | grau | |||
Bestell-Nr.:1628692 EAN:4053199519194 Teile-Nr.:4010 zzgl. MwSt. 15 Sets auf Lager Sofort-Lieferung morgen | - | 3405 St. | - | Unisoliert | - | RoHS | grau | |||
 Bestell-Nr.:2870590 EAN:4260732282839 Teile-Nr.:22C484 zzgl. MwSt. 46 Sets auf Lager Sofort-Lieferung morgen | 0.5 mm², 0.75 mm², 1.0 mm², 1.5 mm², 2.5 mm², 4.0 mm², 6.0 mm² | 500 St. | - | Unisoliert | 8 mm | RoHS | - | |||
 Abb. ähnlich Bestell-Nr.:1226328 EAN:4016138922974 Teile-Nr.:440410.47 zzgl. MwSt. 128 Sets auf Lager Sofort-Lieferung morgen | 1.5 mm² | 100 St. | - | Unisoliert | 10 mm | RoHS | grau | |||
 Abb. ähnlich Bestell-Nr.:611794 EAN:4016138128512 Teile-Nr.:440407.47 zzgl. MwSt. 90 Sets auf Lager Lieferung Do., 29. Okt. Min: 10Vielfache: 10 | 1.5 mm² | 100 St. | - | Unisoliert | 7 mm | RoHS | grau | |||
 Abb. ähnlich Bestell-Nr.:1226341 EAN:4016138923100 Teile-Nr.:440308.47 zzgl. MwSt. 56 Sets auf Lager Sofort-Lieferung morgen | 1 mm² | 100 St. | - | Unisoliert | 8 mm | RoHS | grau | |||
Bestell-Nr.:1572420 EAN:4016139279213 Teile-Nr.:1572420 zzgl. MwSt. 197 Sets auf Lager Sofort-Lieferung morgen | 2.5 mm² | 100 St. | - | Unisoliert | 8 mm | RoHS | grau | |||

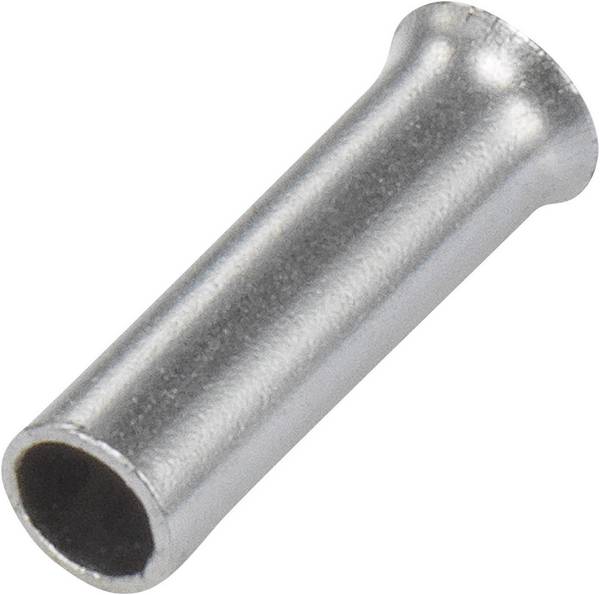

 Abb. ähnlich Bestell-Nr.:611875 EAN:4016138120769 Teile-Nr.:440306.47 zzgl. MwSt. 1514 Sets auf Lager Sofort-Lieferung morgen Min: 3 | 1 mm² | 100 St. | - | Unisoliert | 6 mm | RoHS | grau | |||
 Bestell-Nr.:2870582 EAN:4260573968572 Teile-Nr.:2010C393 zzgl. MwSt. 16 Sets auf Lager Sofort-Lieferung morgen | 10 mm², 16 mm², 4 mm², 6 mm² | 135 St. | - | Unisoliert | 10 mm | RoHS | - | |||
 Abb. ähnlich Bestell-Nr.:1226336 EAN:4016138923056 Teile-Nr.:440108.47 zzgl. MwSt. 175 Sets auf Lager Sofort-Lieferung morgen Min: 3 | 0.5 mm² | 100 St. | - | Unisoliert | 8 mm | RoHS | grau | |||
 Bestell-Nr.:1665106 EAN:4003773082507 Teile-Nr.:97 99 911 zzgl. MwSt. 24 Stück auf Lager Sofort-Lieferung morgen | 10 mm², 16 mm², 4 mm², 6 mm² | 350 St. | Dose | Unisoliert | - | - | - | |||
 Abb. ähnlich Bestell-Nr.:1226348 EAN:4016138923179 Teile-Nr.:440918.47 zzgl. MwSt. 47 Sets auf Lager Sofort-Lieferung morgen | 16 mm² | 100 St. | - | Unisoliert | 18 mm | RoHS | grau | |||
 Abb. ähnlich Klauke 8225 Aderendhülse 95 mm² Unisoliert Silber 25 St.Conrad Electronic Bestell-Nr.:2146494 EAN:4012078480895 Teile-Nr.:8225 zzgl. MwSt. 1 Set auf Lager Sofort-Lieferung morgen | 95 mm² | 25 St. | - | Unisoliert | 25 mm | RoHS | grau | |||
 Abb. ähnlich Bestell-Nr.:625388 EAN:4016138056693 Teile-Nr.:625388 zzgl. MwSt. 13 Stück auf Lager Sofort-Lieferung morgen | 0.5 mm², 0.75 mm², 1 mm², 1.5 mm², 2.5 mm² | 500 St. | - | Unisoliert | - | RoHS | grau | |||
 Abb. ähnlich Bestell-Nr.:1226331 EAN:4016138923001 Teile-Nr.:440609.47 zzgl. MwSt. 369 Sets auf Lager Sofort-Lieferung morgen | 4 mm² | 100 St. | - | Unisoliert | 9 mm | RoHS | grau | |||
 TRU COMPONENTS 1091264 Aderendhülse 10 mm² Unisoliert Metall 100 St.Conrad Electronic Bestell-Nr.:1570994 EAN:4016139265018 Teile-Nr.:1091264 zzgl. MwSt. 98 Sets auf Lager Sofort-Lieferung morgen | 10 mm² | 100 St. | - | Unisoliert | 12 mm | RoHS | grau | |||
 Abb. ähnlich Bestell-Nr.:1226335 EAN:4016138923049 Teile-Nr.:440512.47 zzgl. MwSt. 46 Sets auf Lager Sofort-Lieferung morgen | 2.5 mm² | 100 St. | - | Unisoliert | 12 mm | RoHS | grau | |||
 Abb. ähnlich Bestell-Nr.:1226343 EAN:4016138923124 Teile-Nr.:440815.47 zzgl. MwSt. 13 Sets auf Lager Sofort-Lieferung morgen | 10 mm² | 100 St. | - | Unisoliert | 15 mm | RoHS | grau | |||
 Abb. ähnlich Bestell-Nr.:1226349 EAN:4016138923186 Teile-Nr.:440406.47 zzgl. MwSt. 126 Sets auf Lager Sofort-Lieferung morgen Min: 2 | 1.5 mm² | 100 St. | - | Unisoliert | 6 mm | RoHS | grau | |||
 WAGO 216-151 Aderendhülse 0.25 mm² Unisoliert Metall 1000 St.Conrad Electronic Bestell-Nr.:726854 EAN:4017332277563 Teile-Nr.:216-151 zzgl. MwSt. 17 Sets auf Lager Sofort-Lieferung morgen | 0.25 mm² | 1000 St. | - | Unisoliert | 5 mm | - | grau | |||
 Abb. ähnlich Bestell-Nr.:611883 EAN:4016138153705 Teile-Nr.:440206.47 zzgl. MwSt. 917 Sets auf Lager Sofort-Lieferung morgen Min: 2 | 0.75 mm² | 100 St. | - | Unisoliert | 6 mm | RoHS | grau | |||
 Abb. ähnlich TRU COMPONENTS 1091261 Aderendhülse 1 mm² Unisoliert Metall 100 St.Conrad Electronic Bestell-Nr.:1570723 EAN:4016139262307 Teile-Nr.:1091261 zzgl. MwSt. 371 Sets auf Lager Sofort-Lieferung morgen Min: 3 | 1 mm² | 100 St. | - | Unisoliert | 6 mm | RoHS | grau | |||
 Quadrios 22C471 Aderendhülse 0.25 mm² Unisoliert 100 St.Conrad Electronic Bestell-Nr.:2870556 EAN:4260732282709 Teile-Nr.:22C471 zzgl. MwSt. 90 Sets auf Lager Sofort-Lieferung morgen Min: 3 | 0.25 mm² | 100 St. | - | Unisoliert | 6 mm | RoHS | - | |||
 Abb. ähnlich Bestell-Nr.:1226347 EAN:4016138923162 Teile-Nr.:440208.47 zzgl. MwSt. 390 Sets auf Lager Sofort-Lieferung morgen Min: 3 | 0.75 mm² | 100 St. | - | Unisoliert | 8 mm | RoHS | grau | |||
 Bestell-Nr.:1567079 EAN:4016139232539 Teile-Nr.:739773 zzgl. MwSt. 242 Sets auf Lager Sofort-Lieferung morgen | 0.5 mm², 0.75 mm², 1 mm², 1.5 mm², 2.5 mm² | 500 St. | - | Unisoliert | - | RoHS | grau | |||
 Abb. ähnlich Bestell-Nr.:1226339 EAN:4016138923087 Teile-Nr.:440210.47 zzgl. MwSt. 20 Sets auf Lager Sofort-Lieferung morgen Min: 2 | 0.75 mm² | 100 St. | - | Unisoliert | 10 mm | RoHS | grau | |||
 Abb. ähnlich Klauke 8532V Aderendhülse 185 mm² Unisoliert Silber 25 St.Conrad Electronic Bestell-Nr.:2145349 EAN:4012078019477 Teile-Nr.:8532V zzgl. MwSt. 88 Sets auf Lager Sofort-Lieferung morgen | 185 mm² | 25 St. | - | Unisoliert | 32 mm | RoHS | grau | |||
 TRU COMPONENTS TC-13377604 Aderendhülsen-Sortiment 1 SetConrad Electronic Bestell-Nr.:3344401 EAN:4260732287858 Teile-Nr.:TC-13377604 zzgl. MwSt. 11 Sets auf Lager Sofort-Lieferung morgen | 16 mm² | 1 Set | Package | Unisoliert | - | RoHS | - | |||
 Abb. ähnlich Klauke 8232V Aderendhülse 95 mm² Unisoliert Silber 25 St.Conrad Electronic Bestell-Nr.:2146978 EAN:4012078481373 Teile-Nr.:8232V zzgl. MwSt. 14 Sets auf Lager Sofort-Lieferung morgen | 95 mm² | 25 St. | - | Unisoliert | 32 mm | RoHS | grau | |||
 Abb. ähnlich Bestell-Nr.:1226329 EAN:4016138922981 Teile-Nr.:440507.47 zzgl. MwSt. 91 Sets auf Lager Sofort-Lieferung morgen Min: 2 | 2.5 mm² | 100 St. | - | Unisoliert | 7 mm | RoHS | grau | |||
 Abb. ähnlich Bestell-Nr.:1226340 EAN:4016138923094 Teile-Nr.:440710.47 zzgl. MwSt. 133 Sets auf Lager Sofort-Lieferung morgen | 6 mm² | 100 St. | - | Unisoliert | 10 mm | RoHS | grau | |||
 Abb. ähnlich Klauke 7610 Aderendhülse 10 mm² Unisoliert Silber 100 St.Conrad Electronic Bestell-Nr.:2146486 EAN:4012078480543 Teile-Nr.:7610 zzgl. MwSt. 10 Sets auf Lager Sofort-Lieferung morgen | 10 mm² | 100 St. | - | Unisoliert | 10 mm | RoHS | grau | |||
 Abb. ähnlich Bestell-Nr.:1226332 EAN:4016138923018 Teile-Nr.:440408.47 zzgl. MwSt. 136 Sets auf Lager Sofort-Lieferung morgen Min: 2 | 1.5 mm² | 100 St. | - | Unisoliert | 8 mm | RoHS | grau | |||
 Bestell-Nr.:2106310 EAN:4053199955404 Teile-Nr.:T1903C034 zzgl. MwSt. 40 Sets auf Lager Sofort-Lieferung morgen | 0.75 mm², 1 mm², 1.5 mm², 10 mm², 16 mm², 2.5 mm², 4 mm², 6 mm² | 1020 Teile | - | Unisoliert | - | - | - | |||
 Abb. ähnlich Bestell-Nr.:3193229 EAN:2050010537346 Teile-Nr.:450408.60 zzgl. MwSt. 1 Set auf Lager Sofort-Lieferung morgen | 1.50 mm² | 1000 St. | - | Unisoliert | 8 mm | RoHS | grau | |||
 WAGO 216-124 Aderendhülse 1.5 mm² Unisoliert Metall 1000 St.Conrad Electronic Bestell-Nr.:726847 EAN:4017332277662 Teile-Nr.:216-124 zzgl. MwSt. 11 Sets auf Lager Sofort-Lieferung morgen | 1.5 mm² | 1000 St. | - | Unisoliert | 6 mm | - | grau | |||
 Abb. ähnlich Bestell-Nr.:1226338 EAN:4016138923070 Teile-Nr.:440412.47 zzgl. MwSt. 120 Sets auf Lager Sofort-Lieferung morgen | 1.5 mm² | 100 St. | - | Unisoliert | 12 mm | RoHS | grau | |||
 Abb. ähnlich Bestell-Nr.:1570348 EAN:4016139258591 Teile-Nr.:1091259 zzgl. MwSt. 904 Sets auf Lager Sofort-Lieferung morgen | 0.75 mm² | 100 St. | - | Unisoliert | 6 mm | RoHS | grau | |||
 Abb. ähnlich Bestell-Nr.:2146284 EAN:4012078018692 Teile-Nr.:8540 50,75 € zzgl. MwSt. 25 Sets auf Lager Lieferung Do., 12. Nov. | 185 mm² | 25 St. | - | Unisoliert | 40 mm | RoHS | grau | |||
 WAGO 216-132 Aderendhülse 0.34 mm² Unisoliert Metall 1000 St.Conrad Electronic Bestell-Nr.:726849 EAN:4017332277594 Teile-Nr.:216-132 zzgl. MwSt. 8 Sets auf Lager Sofort-Lieferung morgen | 0.34 mm² | 1000 St. | - | Unisoliert | 7 mm | - | grau | |||
 Abb. ähnlich Bestell-Nr.:1226342 EAN:4016138923117 Teile-Nr.:440110.47 zzgl. MwSt. 76 Sets auf Lager Sofort-Lieferung morgen | 0.5 mm² | 100 St. | - | Unisoliert | 10 mm | RoHS | grau | |||
 Abb. ähnlich Klauke 8234V Aderendhülse 95 mm² Unisoliert Silber 25 St.Conrad Electronic Bestell-Nr.:2146079 EAN:4012078481380 Teile-Nr.:8234V zzgl. MwSt. 7 Sets auf Lager Sofort-Lieferung morgen | 95 mm² | 25 St. | - | Unisoliert | 34 mm | RoHS | grau | |||
 TRU COMPONENTS 1091268 Aderendhülse 6 mm² Unisoliert Metall 100 St.Conrad Electronic Bestell-Nr.:1570996 EAN:4016139265032 Teile-Nr.:1091268 zzgl. MwSt. 848 Sets auf Lager Sofort-Lieferung morgen | 6 mm² | 100 St. | - | Unisoliert | 12 mm | RoHS | grau | |||
 Abb. ähnlich Bestell-Nr.:611893 EAN:4016138187977 Teile-Nr.:440912,47 zzgl. MwSt. 52 Sets auf Lager Sofort-Lieferung morgen | 16 mm² | 100 St. | - | Unisoliert | 12 mm | RoHS | grau | |||
Bestell-Nr.:2109183 EAN:4053199962211 Teile-Nr.:T1904C083 zzgl. MwSt. 34 Stück auf Lager Sofort-Lieferung morgen | 0.75 mm² | 500 St. | - | Unisoliert | 8 mm | - | grau | |||
 Abb. ähnlich Klauke 7620 Aderendhülse 10 mm² Unisoliert Silber 100 St.Conrad Electronic Bestell-Nr.:2146061 EAN:4012078480574 Teile-Nr.:7620 zzgl. MwSt. 15 Sets auf Lager Sofort-Lieferung morgen | 10 mm² | 100 St. | - | Unisoliert | 20 mm | RoHS | grau | |||
 Abb. ähnlich WKK Co 001407 Aderendhülse 0.14 mm² Unisoliert Kupfer 1000 St.Conrad Electronic Bestell-Nr.:2109806 EAN:2050006222348 Teile-Nr.:Co 001407 zzgl. MwSt. 13 Sets auf Lager Sofort-Lieferung morgen | 0.14 mm² | 1000 St. | - | Unisoliert | 7 mm | RoHS | braun | |||
 Abb. ähnlich Bestell-Nr.:611892 EAN:4016138187984 Teile-Nr.:440812,47 zzgl. MwSt. 77 Sets auf Lager Sofort-Lieferung morgen | 10 mm² | 100 St. | - | Unisoliert | 12 mm | RoHS | grau | |||
 Abb. ähnlich Klauke 8340V Aderendhülse 120 mm² Unisoliert Silber 25 St.Conrad Electronic Bestell-Nr.:2146280 EAN:4012078481434 Teile-Nr.:8340V zzgl. MwSt. 7 Sets auf Lager Sofort-Lieferung morgen | 120 mm² | 25 St. | - | Unisoliert | 40 mm | RoHS | grau | |||
 Abb. ähnlich Bestell-Nr.:1226330 EAN:4016138922998 Teile-Nr.:440310.47 zzgl. MwSt. 85 Sets auf Lager Sofort-Lieferung morgen Min: 2 | 1 mm² | 100 St. | - | Unisoliert | 10 mm | RoHS | grau | |||
 Abb. ähnlich Bestell-Nr.:675802 EAN:2050001842060 Teile-Nr.:3200218 11,76 € zzgl. MwSt. 4 Sets auf Lager Sofort-Lieferung morgen | 0.5 mm² | 1000 St. | - | Unisoliert | 6 mm | - | grau | |||
 Abb. ähnlich Bestell-Nr.:675807 EAN:2050001841995 Teile-Nr.:3200250 zzgl. MwSt. 8 Sets auf Lager Sofort-Lieferung morgen | 1 mm² | 1000 St. | - | Unisoliert | 10 mm | - | grau | |||
Bestell-Nr.:675810 EAN:2050001842176 Teile-Nr.:3200276 -8% 16,40 € 15,12 € zzgl. MwSt. 4 Sets auf Lager Sofort-Lieferung morgen | 1.5 mm² | 1000 St. | - | Unisoliert | 10 mm | - | grau | |||
 Abb. ähnlich Klauke 7720 Aderendhülse 16 mm² Unisoliert Silber 100 St.Conrad Electronic Bestell-Nr.:2145339 EAN:4012078480611 Teile-Nr.:7720 zzgl. MwSt. 13 Sets auf Lager Sofort-Lieferung morgen | 16 mm² | 100 St. | - | Unisoliert | 20 mm | RoHS | grau | |||
 Quadrios 22C472 Aderendhülse 0.34 mm² Unisoliert 100 St.Conrad Electronic Bestell-Nr.:2870558 EAN:4260732282716 Teile-Nr.:22C472 zzgl. MwSt. 99 Sets auf Lager Sofort-Lieferung morgen Min: 3 | 0.34 mm² | 100 St. | - | Unisoliert | 6 mm | RoHS | - | |||
 Abb. ähnlich Bestell-Nr.:2146059 EAN:4012078480307 Teile-Nr.:7510 3,98 € zzgl. MwSt. 25 Sets auf Lager Lieferung Do., 12. Nov. | 6 mm² | 100 St. | - | Unisoliert | 10 mm | RoHS | grau | |||
 Abb. ähnlich Bestell-Nr.:1226346 EAN:4016138923155 Teile-Nr.:440915.47 zzgl. MwSt. 32 Sets auf Lager Sofort-Lieferung morgen | 16 mm² | 100 St. | - | Unisoliert | 15 mm | RoHS | grau | |||
 Bestell-Nr.:1780680 EAN:4003758144510 Teile-Nr.:144-BS-1400 -9% zzgl. MwSt. 4 Sets auf Lager Sofort-Lieferung morgen | 0.5 mm², 0.75 mm², 1 mm², 1.5 mm², 2.5 mm² | 1400 St. | Box | Unisoliert | - | - | grau | |||
 WAGO 216-121 Aderendhülse 0.5 mm² Unisoliert Metall 1000 St.MultiTech Trading GmbH Bestell-Nr.:726844 EAN:4017332277600 Teile-Nr.:216-121 8,46 € zzgl. MwSt. 91 Sets auf Lager Lieferung Fr., 30. Okt. | 0.5 mm² | 1000 St. | - | Unisoliert | 6 mm | - | grau | |||
 Abb. ähnlich Klauke 7715 Aderendhülse 16 mm² Unisoliert Silber 100 St.Conrad Electronic Bestell-Nr.:2146062 EAN:4012078480604 Teile-Nr.:7715 zzgl. MwSt. Bald verfügbar | 16 mm² | 100 St. | - | Unisoliert | 15 mm | RoHS | grau | |||
 Abb. ähnlich Bestell-Nr.:675906 EAN:4017918157210 Teile-Nr.:3202517 -11% 13,20 € 11,76 € zzgl. MwSt. Bald verfügbar | 1 mm² | 1000 St. | - | Unisoliert | 8 mm | - | grau | |||
 Abb. ähnlich Bestell-Nr.:716003 EAN:4016138778762 Teile-Nr.:440206.47s50 zzgl. MwSt. 25 Sets auf Lager Sofort-Lieferung morgen | 0.75 mm² | 5000 St. | - | Unisoliert | 6 mm | RoHS | grau | |||
 Abb. ähnlich Klauke 8330 Aderendhülse 120 mm² Unisoliert Silber 25 St.Conrad Electronic Bestell-Nr.:2146497 EAN:4012078480932 Teile-Nr.:8330 -6% zzgl. MwSt. 24 Sets auf Lager Sofort-Lieferung morgen | 120 mm² | 25 St. | - | Unisoliert | 30 mm | RoHS | grau | |||
 WAGO 216-101 Aderendhülse 0.5 mm² Unisoliert Metall 1000 St.MultiTech Trading GmbH Bestell-Nr.:726835 EAN:4017332277617 Teile-Nr.:216-101 8,46 € zzgl. MwSt. 93 Sets auf Lager Lieferung Fr., 30. Okt. | 0.5 mm² | 1000 St. | - | Unisoliert | 8 mm | - | grau | |||
 Abb. ähnlich Bestell-Nr.:716021 EAN:4016138778779 Teile-Nr.:440306.47s50 zzgl. MwSt. 4 Sets auf Lager Sofort-Lieferung morgen | 1 mm² | 5000 St. | - | Unisoliert | 6 mm | RoHS | grau | |||
 Abb. ähnlich Bestell-Nr.:2145346 EAN:4012078481359 Teile-Nr.:8225V 16,28 € zzgl. MwSt. 25 Sets auf Lager Lieferung Do., 12. Nov. | 95 mm² | 25 St. | - | Unisoliert | 25 mm | RoHS | grau | |||
 Quadrios 22C479 Aderendhülse 6 mm² Unisoliert 100 St.Conrad Electronic Bestell-Nr.:2870570 EAN:4260732282785 Teile-Nr.:22C479 2,09 € zzgl. MwSt. 18 Sets auf Lager Sofort-Lieferung morgen | 6 mm² | 100 St. | - | Unisoliert | 12 mm | RoHS | - | |||
 WAGO 216-122 Aderendhülse 0.75 mm² Unisoliert Metall 1000 St.MultiTech Trading GmbH Bestell-Nr.:726845 EAN:4017332277624 Teile-Nr.:216-122 8,46 € zzgl. MwSt. 97 Sets auf Lager Lieferung Fr., 30. Okt. | 0.75 mm² | 1000 St. | - | Unisoliert | 6 mm | - | grau | |||
 Cimco 187455 Aderendhülse 25 mm² Unisoliert Zinn 100 St.Conrad Electronic Bestell-Nr.:3394452 EAN:4021103113868 Teile-Nr.:187455 -23% zzgl. MwSt. 2 Sets auf Lager Sofort-Lieferung morgen | 25 mm² | 100 St. | - | Unisoliert | 15 mm | - | grau | |||
 Quadrios 22C476 Aderendhülse 1.5 mm² Unisoliert 100 St.Conrad Electronic Bestell-Nr.:2870565 EAN:4260732282754 Teile-Nr.:22C476 0,83 € zzgl. MwSt. 119 Sets auf Lager Sofort-Lieferung morgen Min: 3 | 1.5 mm² | 100 St. | - | Unisoliert | 8 mm | RoHS | - | |||
 Weidmüller 9004200000 Aderendhülse 35 mm² Unisoliert Metall 100 St.Conrad Electronic Bestell-Nr.:392059 EAN:4008190077303 Teile-Nr.:9004200000 zzgl. MwSt. 5 Sets auf Lager Lieferung Di., 27. Okt. | 35 mm² | 100 St. | - | Unisoliert | 32 mm | RoHS | grau | |||
 Abb. ähnlich Bestell-Nr.:611891 EAN:4016138153699 Teile-Nr.:440106.47 zzgl. MwSt. 973 Sets auf Lager Sofort-Lieferung morgen Min: 3 | 0.5 mm² | 100 St. | - | Unisoliert | 6 mm | RoHS | grau | |||
 Weidmüller 0124800000 Aderendhülse 10 mm² Unisoliert Metall 500 St.Conrad Electronic Bestell-Nr.:276516 EAN:4008190037475 Teile-Nr.:0124800000 zzgl. MwSt. 5 Sets auf Lager Lieferung Di., 27. Okt. | 10 mm² | 500 St. | - | Unisoliert | 15 mm | RoHS | grau | |||
 Abb. ähnlich Klauke 8640 Aderendhülse 240 mm² Unisoliert Silber 25 St.Conrad Electronic Bestell-Nr.:2145352 EAN:4012078435512 Teile-Nr.:8640 zzgl. MwSt. Bald verfügbar | 240 mm² | 25 St. | - | Unisoliert | 40 mm | RoHS | grau | |||
 WAGO 216-152 Aderendhülse 0.34 mm² Unisoliert Metall 1000 St.MultiTech Trading GmbH Bestell-Nr.:726855 EAN:4017332277587 Teile-Nr.:216-152 10,86 € zzgl. MwSt. 91 Sets auf Lager Lieferung Fr., 30. Okt. | 0.34 mm² | 1000 St. | - | Unisoliert | 5 mm | - | grau | |||
 Weidmüller 9004100000 Aderendhülse 4 mm² Unisoliert Metall 500 St.Conrad Electronic Bestell-Nr.:392048 EAN:4008190119003 Teile-Nr.:9004100000 zzgl. MwSt. 5 Sets auf Lager Lieferung Di., 27. Okt. | 4 mm² | 500 St. | - | Unisoliert | 15 mm | RoHS | grau | |||
 Weidmüller 0492500000 Aderendhülse 16 mm² Unisoliert Metall 500 St.Conrad Electronic Bestell-Nr.:278514 EAN:4008190114190 Teile-Nr.:0492500000 zzgl. MwSt. 5 Sets auf Lager Lieferung Di., 27. Okt. | 16 mm² | 500 St. | - | Unisoliert | 12 mm | RoHS | grau | |||
 Abb. ähnlich WKK Co 010012 Aderendhülse 1 mm² Unisoliert Kupfer 1000 St.Conrad Electronic Bestell-Nr.:2109696 EAN:2050006220252 Teile-Nr.:Co 010012 16,80 € zzgl. MwSt. 1 Set auf Lager Sofort-Lieferung morgen | 1 mm² | 1000 St. | - | Unisoliert | 12 mm | RoHS | braun | |||
 Aderendhülse 70qmm 8125V verzinnt Cu nicht genormt 25mmJosef Wallraff GmbH & Co KG Elektro Groß- und Einzelhandel Bestell-Nr.:856634239 EAN:4012078066280 Teile-Nr.:8125V 0,52 € zzgl. MwSt. 70 Stück auf Lager Sofort-Lieferung Fr., 23. Okt. | 70 mm² | 1 St. | - | Unisoliert | 25 mm | - | grau | |||
 Abb. ähnlich Klauke 7618 Aderendhülse 10 mm² Unisoliert Silber 100 St.Conrad Electronic Bestell-Nr.:2146863 EAN:4012078076500 Teile-Nr.:7618 zzgl. MwSt. 2 Sets auf Lager Sofort-Lieferung morgen | 10 mm² | 100 St. | - | Unisoliert | 18 mm | RoHS | grau | |||
 1000 Stk. Klauke Aderendhülse 7310Hermann Müller Elektrogrosshandel GmbH Bestell-Nr.:860545963 EAN:4012078064811 Teile-Nr.:7310 zzgl. MwSt. 3 Sets auf Lager Sofort-Lieferung morgen | 2.5 mm² | 1000 St. | - | Unisoliert | 10 mm | - | grau | |||
 Abb. ähnlich Bestell-Nr.:2145298 EAN:4012078017961 Teile-Nr.:7210 25,15 € zzgl. MwSt. 3000 Sets auf Lager Lieferung Mo., 26. Okt. | 1.5 mm² | 1000 St. | - | Unisoliert | 10 mm | RoHS | grau | |||
 50 Stk. Klauke Aderendhülse 8022VElektro4000.de Bestell-Nr.:848230589 EAN:4012078066235 Teile-Nr.:8022V zzgl. MwSt. 25 Stück auf Lager Lieferung Mi., 23. Dez. | 50 mm² | 50 St. | Piece | Unisoliert | 22 mm | - | grau | |||
 100 Stk. Klauke Aderendhülse 7720VOne4Business Solutions GmbH Bestell-Nr.:860563677 EAN:4012078066044 Teile-Nr.:7720V 7,78 € zzgl. MwSt. 200 Stück auf Lager Sofort-Lieferung Fr., 23. Okt. | 16 mm² | 100 St. | Package | Unisoliert | 20 mm | - | grau | |||
Ratgeber
Damit elektrotechnische Anlagen auf lange Sicht zuverlässig laufen, müssen die Klemmstellen der Verdrahtung eine dauerhafte Kontaktsicherheit bieten. Werden statt massiver Stromleiter flexible Litzen verwendet, kann das sehr schnell zu Problemen führen. Denn die Klemmschrauben können beim Festziehen die zum Teil sehr dünnen Drähte der Litzenleitung beschädigen.
Aus diesem Grund wurden die offenen Litzenenden früher verlötet. Allerdings war das bereits damals keine gute Lösung. Denn unter Druck und hohen Temperaturen zeigt Lötzinn ein ausgeprägtes Fließverhalten.
Zudem sorgt die Kapillarwirkung dafür, dass beim Verlöten heißes Lot unter die Isolierung fließt und dort für eine Verhärtung der flexiblen Litze sorgt. In Verbindung mit Vibrationen ist es dann nur eine Frage der Zeit, bis die Litzenleitung bricht.
Wesentlich besser funktionieren Aderendhülsen. Gerne erklären wir Ihnen, warum das so ist und worauf Sie beim Einsatz achten sollten.
Aderendhülsen sind kleine Metallrohre, die vorzugsweise aus galvanisch verzinntem Kupfer bestehen. Die Hülsen werden über die abisolierten Enden von Litzen gestülpt und danach mit einer speziellen Aderendhülsenzange verpresst. Fachleute bezeichnen den Pressvorgang auch als Crimpen.
Je nach Einsatzzweck gibt es die Aderendhülsen isoliert und unisoliert. Im Gegensatz zu den unisolierten Aderendhülsen, die nur aus dem Rohr bestehen, sind die isolierten Aderendhülsen mit einem zusätzlichen Schutzkragen versehen.
Die abisolierten Aderenden werden durch den Schutzkragen hindurch in die Hülse gesteckt. Dadurch ist das Kabelende bestens vor Beschädigungen beim Klemmvorgang geschützt. Weil die Leiterisolierung mit in den Hülsenkörper eintaucht, wird der Übergang zur Ummantelung zusätzlich gestützt und isoliert. Daher wird alternativ auch vom Isolierkragen gesprochen, der zudem als Knickschutz für die Leitung dient.
Die unterschiedlichen Farben der Kunststoffkrägen zeigen an, für welchen Kabelquerschnitt die Aderendhülse geeignet ist.
Litzenleitungen haben eine oder mehrere elektrisch leitende Adern, die mit Kunststoff ummantelt sind. Damit die Litzenleitung flexibel ist, bestehen die einzelnen Adern aus vielen extrem dünnen Drähten. Diese können beim Anschließen durch die Klemmschraube leicht beschädigt werden.oder die Drähtchen weichen dem Klemmdruck der Schraube seitlich aus. Dann nehmen sie nicht mehr wirksam an der Stromübertragung teil.
Im schlimmsten Fall werden einzelne dünne Drähte nicht in die Öffnung der Klemme eingeführt und stehen seitlich ab bzw. schauen aus der Klemmöffnung heraus. Dadurch besteht neben der Kurzschlussgefahr auch die Möglichkeit, einen tödlichen Stromschlag zu bekommen. Besonders in unübersichtlichen Einbausituationen kann das der Fall sein.
Der Einsatz von Aderendhülsen bietet aber auch elektrische Vorteile. Durch den Quetschvorgang beim Crimpen werden die einzelnen Drähte einer Ader so stark aneinander gepresst, dass sie nicht mehr oxidieren können. Fachleute sprechen in diesem Fall von einer „gasdichten“ Vercrimpung. Zusammen mit der Erhöhung des Leiterquerschnitts bzw. der Kontaktfläche durch die Hülse wirkt sich das positiv auf den Übergangswiderstand der Klemmstelle aus.
Aderendhülsen sind in verschiedenen Größen und Ausführungen erhältlich, um den unterschiedlichen Anforderungen von Elektroinstallationen gerecht zu werden.
Durchmesser der Aderendhülse richtig wählen
Bei der Auswahl einer geeigneten Hülse muss der Durchmesser zum Leiterquerschnitt passen. Bei unisolierten Ausführungen vermerken die Hersteller den Durchmesser auf der Verpackung des Aderendhülsen-Sets. Liegen keine Angaben vor, muss geprüft werden, welche Hülse zum Querschnitt der Kupferleitung passt. Die Hülse muss sich leicht auf das Kabelende aufschieben lassen, darf aber danach nicht wackeln.
Isolierte Modelle werden mit farblichen Hülsen verkauft, sodass bereits ein Blick auf das Aderendhülsen-Sortiment genügt, um den Querschnitt gemäß der Farbgebung abzulesen. In der Praxis existieren allerdings mehrere Farbcodes nebeneinander, was das Auswählen der passenden Aderendhülse erschwert. Zu den am häufigsten genutzten Farbcode zählen der Code nach der DIN-Norm 46228 sowie die deutschen und französischen Farbcodes.
Aderendhülsen Farben – Bedeutung der Farbcodes
Querschnitt | Farbe nach DIN 46228 | Farbe nach DE | Farbe nach FR |
|---|---|---|---|
0,14 mm² | Grau | Grau | Braun |
0,25 mm² | Gelb | Hellblau | Violett |
0,34 mm² | Türkis | Türkis | Rosa |
0,50 mm² | Weiß | Orange | Weiß |
0,75 mm² | Grau | Weiß | Blau |
1,00 mm² | Rot | Gelb | Rot |
1,50 mm² | Schwarz | Rot | Schwarz |
2,50 mm² | Blau | Blau | Grau |
4,00 mm² | Grau | Grau | Orange |
6,00 mm² | Gelb | Schwarz | Grün |
10,00 mm² | Rot | Elfenbein | Braun |
16,00 mm² | Blau | Grün | Elfenbein |
25,00 mm² | Gelb | Braun | Schwarz |
35,00 mm² | Rot | Beige | Rot |
50,00 mm² | Blau | Oliv | Blau |
70,00 mm² | Gelb | ||
95,00 mm² | Rot | ||
120,00 mm² | Blau |
Länge der Aderendhülse richtig wählen
Der Querschnitt ist zwar der wichtigste Faktor, damit die gewünschte Leitung im Inneren der Hülse ausreichend Platz findet, doch auch die Gesamtlänge muss beachtet werden. Die kürzesten Aderhülsen beginnen bei fünf Millimetern, die längsten Modelle erreichen 40 Millimeter.
Material- und Werkzeugauswahl
Bevor Sie sich an die Arbeit machen können, müssen die zum Kabelquerschnitt passenden Aderendhülsen und eine geeignete Aderendhülsenzange vorhanden sein. Auf keinen Fall darf eine andere Zange, etwa Kombizange oder Kneifzange, zum Crimpen benutzt werden.
Eine Aderendhülsenzange besitzt entweder spezielle Backen (siehe beigefügtes Bild) oder flexible Mechaniken, um die Verformung auf perfekte Art und Weise durchzuführen.
Bei Automatik-Zangen erfolgt die Einstellung auf den zu crimpenden Kabelquerschnitt bzw. auf die zu verformende Aderendhülse selbsttätig. Das Ergebnis ist dann eine zugfeste und gasdichte Verbindung.
Andere Werkzeuge, die zudem nicht geeignet sind, bergen die Gefahr, dass die Aderendhülse entweder zu locker sitzt oder beim Versuch des Verbindens bricht.
Aderendhülsenzangen gibt es verschiedene Ausführungen, wobei sich nicht nur die Zangen, sondern auch die Crimpformen unterscheiden. Welche Crimpform letztendlich erforderlich ist, hängt von der Mechanik der Klemmstelle ab.
In unserem Ratgeber zum Thema "Crimpen", haben wir die unterschiedlichen Crimpformen und einige Klemmen genauer vorgestellt.
Crimpvorgang durchführen
Zunächst muss das Kabel bzw. der Leiter auf die erforderliche Länge abisoliert werden. Zum Abisolieren des Kabels gibt es praktische Abisolierzangen, bei denen die Abisolierlänge individuell nach Bedarf eingestellt werden kann. Achten Sie beim Einführen der Adern unbedingt darauf, dass auch wirklich alle Drähte der Litze in der Hülse stecken. Bei isolierten Aderendhülsen wirkt der Kunststoffkragen wie ein Trichter und erleichtert den Einführvorgang. Unisolierte Aderendhülsen sind auf einer Seite etwas erweitert, wodurch ebenfalls ein gewisser Trichtereffekt entsteht.
Nachdem die Aderendhülse bis zur Isolierung auf die Litze aufgeschoben wurde, kann die Hülse mit Hilfe der Aderendhülsenzange gepresst werden. Beim Zusammendrücken der Griffstücke wird nach dem Hebelprinzip so viel Kraft auf den Zangenkopf ausgeübt, dass dessen Wirkstellen die eingelegte Hülse plastisch verformen. Der genaue Pressvorgang ist vom Typ der Zange abhängig und wird in der dazugehörigen Anleitung ausführlich beschrieben.
Crimpen einer Aderendhülse mit einer Automatik-Zange
Erfolgreich gecrimpte Aderendhülse
Das manuelle Crimpen von Aderendhülsen ist eine verhältnismäßig leichte Aufgabe, wenn Sie einige Dinge beachten und auch etwas Übung haben.
Das Wichtigste ist, dass die zum Kabel passende Aderendhülse (Querschnitt und Länge) und die passende Crimpzange verwendet werden. Nur dann ist ein perfektes Crimpergebnis (siehe Skizze A) möglich. Sollte eine zu große Aderendhülse gewählt werden, entsteht keine kraftschlüssige Verbindung (siehe Skizze B). Dadurch kann die Litze wieder aus der gequetschten Hülse rutschen. Zudem ist der Übergangswiderstand der Kabelverbindung aufgrund der geringen Kontaktflächen zwischen den einzelnen Adern deutlich größer.
Bei der Vorbereitung des Crimpvorgangs muss genau darauf geachtet werden, dass sich alle blanken Drähtchen in der Hülse befinden und die Hülse bis zur Isolierung auf das offene Kabelende aufgeschoben wird. Der Crimpvorgang selbst muss mit der erforderlichen Kraft durchgeführt werden und die Hülse darf nicht kurz zuvor verrutschen.
In unserem Ratgeber zum Thema Crimpen können Sie noch weitere Crimp-Fehler finden, die aber hauptsächlich bei gecrimpten Steckverbindern auftreten können.
Im Anlagenbau oder bei der Verdrahtung von Schaltschränken werden vorzugsweise Kabel mit einem bestimmten Querschnitt verwendet. In diesem Fall ist es ratsam, sich auch eine größere Menge der passenden Aderendhülsen auf Vorrat anzuschaffen.
Bei Wartungsarbeiten, bei der Reparatur oder bei einem Schaltschrankumbau kann es erforderlich werden, Litzenkabel mit unterschiedlichen Querschnitten zu verarbeiten. Demzufolge müssen auch die unterschiedlichsten Aderendhülsen griffbereit zur Hand sein. Wer dann auf ein Aderendhülsen-Set oder Aderendhülsen-Sortiment zurückgreifen kann, findet immer die passende Hülse.
Und wer nur hin und wieder Aderendhülsen verarbeitet, sollte auf ein Sortiment inklusive Crimpzange bzw. Presszange zurückgreifen. Denn dann passt das Werkzeug optimal zur den Hülsen des Sortiments.
Was ist eine Litze?
Litzen sind flexible Leitungen, bei denen die ummantelten Adern aus einem Leitungsbündel mit mehreren dünnen Einzeldrähten bzw. Einzellitzen bestehen.
Was sind Twin oder Zwillingsaderendhülsen?
Neben klassischen Ausführungen für einzelne Kabel gibt es Twin-Aderendhülsen. Diese auch als Duo- oder Zwillings-Aderendhülsen bezeichneten Ausführungen bieten genügend Raum und dienen für den Anschluss von zwei Litzen an einer Klemme.
Wann muss eine Aderendhülse verwendet werden?
In den geltenden Normen, einschließlich der DIN EN 60999-1 für Verbindungsmaterial für elektrische Kupferleiter, gibt es keine ausformulierte Pflicht für Aderendhülsen. Dennoch steht der Hinweis, dass unvorbereitete Leiterarten sicher anschließbar sein sollten. Eine Möglichkeit, dies umzusetzen, sind Aderendhülsen, da sie abisolierte Enden der Litzenleitungen zuverlässig umschließen.
Warum sind Aderendhülsen wichtig?
Sie können exponierte Drähte vor Schäden beim Anschließen schützen. Bei Klemmen ohne Drahtschutz, wie beispielsweise Reihenklemmen oder Anschlussklemmen mit Schraubanschluss, ist die Anbringung von Aderendhülsen ratsam.
Wann darf man keine Aderendhülsen benutzen?
Es gibt Anwendungsfälle, in denen Hülsen nicht notwendig sind. Das ist zum Beispiel bei Federzugklemmen der Fall, da hier keine Adern aneinander drücken können.
Was ist der Unterschied zwischen Aderendhülse und Kabelschuh?
Beide Elemente sind Steckverbinder, die jedoch unterschiedlich zum Einsatz kommen. Während Aderendhülsen kurze Metallhülsen mit oder ohne Kunststoffkragen sind, besitzen Kabelschuhe zusätzlich zu einer Kabelhülse einen flachen Ring. Durch diesen Aufbau können sie um Schraubanschlüsse befestigt werden.
Welche Klemme für Aderendhülsen?
Diese Frage stellt sich meist beim Aufbau von Schaltschränken oder Anschlusskästen. Da ist es erforderlich, eine Klemme zu wählen, die für den Aderquerschnitt und die Aderendhülse geeignet ist. Dazu zählen Schraubklemmen, Federklemmen und Steckklemmen. Wesentlich öfter stellt sich die Frage, ob für die vorhandene Klemme eine Aderendhülse erforderlich ist. Das ist in den technischen Datenblättern der Klemme nachzuschlagen.
Welche Vorteile haben Aderendhülsen mit Kunststoffkragen?
Der Kunststoffkragen erleichtert das Einführen der abisolierten Drähte am Leitungsende und bietet eine zusätzliche Isolierung am Übergang zur Ummantelung. Zudem bietet der Kragen aus Kunststoff noch einen gewissen Knickschutz.
Was bedeutet teilisoliert oder vollisoliert?
Die Begriffe teilisoliert oder vollisoliert werden in erster Linie bei Flachsteckverbindern genutzt. Bei den Hülsen wird zwischen Aderendhülsen isoliert und unisoliert unterschieden.
