Crimpzangen

Neben dem jeweiligen Einsatzgebiet der Crimpzangen müssen Sie auch darauf achten, geeignete Crimphüllen bzw. Steckkontakte zu verwenden. Sollten diese bei Ihnen noch nicht vorhanden sein, können Sie auf praktische Sets zurückgreifen, die verschiedene Hersteller anbieten. So erhalten Sie neben der gewünschten Crimpzange gleich noch häufig benötigte Kabelschuhe, Aderendhülsen oder Kabelverbinder mit dazu. Zudem sind die einzelnen Teile perfekt aufeinander abgestimmt.

Von verschiedenen Herstellern finden Sie zwar technisch absolut ebenbürtige Modelle, die aber ergonomisch anders aufgebaut sind und somit völlig unterschiedlich in der Hand liegen können. Um Präzisionswerkzeuge wie Crimpzangen und Presszangen langfristig, oft, gerne und auch sachgerecht bedienen zu können, sollten sie sich gut anfühlen und leichtgängig handhaben lassen. Deshalb empfehlen wir beim Kauf unbedingt auf Qualität und weniger auf den Preis zu achten.

Wie werden Westernstecker gecrimpt?

Westernstecker oder Modularstecker mit den Bezeichnungen RJ10, RJ11, RJ12 oder RJ45 werden mit speziell ausgelegten Zangen gecrimpt. Da die Kontaktierung der Stecker mit Schneidklemmen erfolgt, werden die Stecker technisch gesehen eher gepresst als gecrimpt. Unabhängig davon sprechen aber auch Fachleute von einer RJ45 Crimpzange. Die Crimpzangen sind für die unterschiedlichsten RJ Stecker ausgelegt und können teilweise auch zum Abschneiden und Abisolieren der Kabel genutzt werden. Eine separate Abisolierzange ist in diesem Fall nicht erforderlich.

Wofür werden Aderendhülsen benötigt?

Aderendhülsen werden bei flexiblen Kabeln mit feindrähtigen Litzen verwendet. Da die feinen Drähte bei der Montage ohne Aderendhülse in einer Schraubklemme beschädigt werden, sorgen Aderendhülsen für den notwendigen mechanischen Schutz des Materials. Wichtig dabei ist, dass sämtliche Drähtchen eines Leiters von der Aderendhülse umschlossen und Aderendhülsen in der passenden Größe verwendet werden.


Worauf muss ich beim Crimpen achten?

Crimpen ist keine triviale Tätigkeit, was allein die große Auswahl unterschiedlicher Werkzeuge veranschaulicht. Um sichere und dauerhaft leistungsstarke Verbindungen herzustellen, müssen Zangen, Kabel, Leiter und Verbinder normgerecht aufeinander abgestimmt sein. Der Funktionsablauf ist immer schneiden, abisolieren und crimpen. Beim Abisolieren ist darauf zu achten, dass weder die einzelnen Adern des Kabels noch die bei Datenkabeln vorhandene Abschirmung verletzt werden. Deshalb sollten Abisolierzangen oder spezielle Abisolierwerkzeuge genutzt werden.

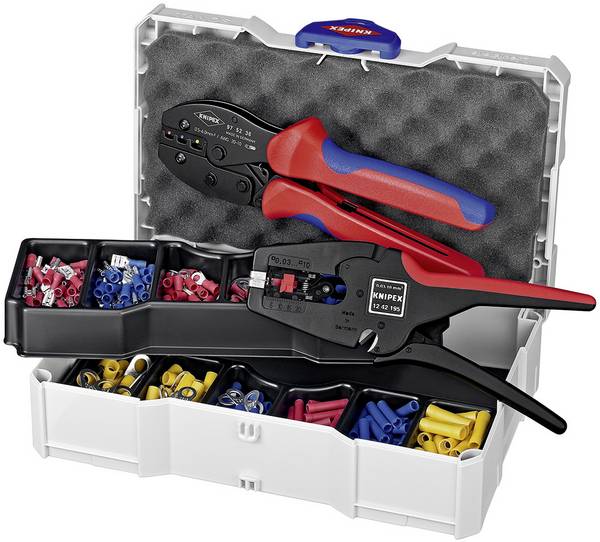

Benötige ich ein Set oder genügt die Zange?

Wenn es lediglich darum geht, immer dieselbe Art von Steckkontakt zu crimpen, ist die Anschaffung einer einzelnen Zange sinnvoll. Wenn aber die unterschiedlichsten Kontakte, Kabelschuhe, isolierte Verbinder, unisolierte Verbinder oder Aderendhülsen benötigt werden, ist ein Crimpzangen-Set die bessere Wahl.

Was sind Mehrkomponenten-Hüllen?

Für eine optimale Handhabung werden die Griffe von Zangen mit unterschiedlich weichem Material umhüllt. Dabei wird oft auch mit unterschiedlichen Farben bei der Ummantelung der Griffe gearbeitet. Bei Knipex Crimpzangen mit Mehrkomponenten-Hüllen sind die Griffe Rot/Blau oder auch Rot/Gelb.

Was ist eine selbsteinstellende Crimpzange?

Eine selbsteinstellende Aderendhülsenzange passt sich automatisch an den Durchmesser von isolierten und unisolierten Aderendhülsen an. Dadurch ist ein Wechsel des Crimpeinsatzes nicht erforderlich.


Was sind offene Steckverbinder?

Offene Steckverbinder sind in der Regel nicht isoliert und haben auch keine Hülse oder Röhre, in die das abisolierte Kabel eingeschoben wird. Vielmehr haben diese Kontakte nach oben stehende Laschen, in die das Kabel inkl. Isolierung wie in eine Wanne eingelegt wird. Beim Crimpvorgang werden die vorderen Laschen so verformt, dass die offenen Kabelenden sicher kontaktiert werden. Die hinteren Laschen umschließen die Isolierung des Kabels und sorgen so für eine Zugentlastung (siehe Skizze bei der Abbildung ganz oben).
