DC/DC Wandler

FAQ – Häufig gestellte Fragen zu DC-DC-Wandlern

Was ist ein DC-DC-Wandler?

Ein DC-DC-Wandler wandelt eine Gleichspannung in eine andere Gleichspannung um. Dabei kann er die Ausgangsspannung absenken, anheben oder stabil auf einem definierten Niveau halten. Solche Wandler kommen überall dort zum Einsatz, wo elektronische Baugruppen unterschiedliche Versorgungsspannungen benötigen, die vorhandene Eingangsspannung aber nicht direkt passt.

In industriellen und gewerblichen Anwendungen übernehmen DC-DC-Wandler eine zentrale Aufgabe in der Energieversorgung. Sie koppeln Versorgungsebenen voneinander ab, stabilisieren sensible Elektronik und helfen dabei, Systeme effizienter und robuster auszulegen.


Wofür werden DC-DC-Wandler eingesetzt?

DC-DC-Wandler finden sich in sehr vielen elektronischen Systemen. Typische Einsatzfelder sind:

• Industrieelektronik und Automatisierungstechnik

• Embedded-Systeme und Steuerungen

• Telekommunikations- und Netzwerktechnik

• Fahrzeugtechnik, Bahn- und Nutzfahrzeugtechnik

• Medizintechnik

• Erneuerbare-Energien-Systeme

• Batteriebetriebene Geräte

• Mess-, Prüf- und Labortechnik

In der Praxis versorgen sie etwa Mikrocontroller, Sensorik, Aktorik, Kommunikationsmodule, Displays oder Prozessoreinheiten mit exakt der Spannung, die diese Baugruppen benötigen.


Warum sind DC-DC-Wandler in der Praxis so wichtig?

Elektronische Systeme arbeiten selten mit nur einer einzigen Versorgungsspannung. Oft liegt am Eingang beispielsweise 24 Volt aus einem industriellen Netzteil oder 48 Volt aus einer Telekommunikationsversorgung an, während einzelne Baugruppen 12 Volt, 5 Volt, 3,3 Volt oder noch niedrigere Spannungen benötigen.

Ein DC-DC-Wandler sorgt dafür, dass diese Spannungen effizient bereitstehen. Gleichzeitig verbessert er die Energieausnutzung, reduziert Verlustwärme und erleichtert die Systemintegration. Gerade in kompakten Geräten, geschlossenen Gehäusen oder temperaturkritischen Umgebungen spielt das eine wichtige Rolle.


Wie funktioniert ein DC-DC-Wandler grundsätzlich?

Das Grundprinzip hängt vom jeweiligen Wandlertyp ab. Bei linearen Lösungen reduziert ein Regler die Spannung durch kontinuierliche Verlustleistung. Bei schaltenden DC-DC-Wandlern erfolgt die Umsetzung dagegen über schnell taktende Halbleiter, Speicherelemente wie Induktivitäten und Kondensatoren sowie eine Regelungselektronik.

Der Wandler zerlegt die Eingangsspannung in getaktete Energiepakete, speichert Energie kurzzeitig und gibt sie in geregelter Form wieder ab. So entsteht am Ausgang eine stabile Gleichspannung. Dieses Prinzip ermöglicht hohe Wirkungsgrade und macht schaltende Wandler in den meisten industriellen Anwendungen zur ersten Wahl.


Welche Grundtypen von DC-DC-Wandlern gibt es?

Die wichtigsten Grundtypen sind Buck-, Boost- sowie Buck-Boost-Wandler. Hinzu kommen galvanisch getrennte Topologien wie Flyback-, Forward- oder Push-Pull-Wandler.


Worin unterscheiden sich die wichtigsten Typen?

Was ist der Unterschied zwischen linearen Reglern und schaltenden DC-DC-Wandlern?

Lineare Regler arbeiten einfach und erzeugen vergleichsweise wenig Schaltstörungen. Sie eignen sich für kleine Leistungen, geringe Spannungsdifferenzen oder besonders rauscharme Anwendungen. Ihr Nachteil liegt im schlechten Wirkungsgrad bei größeren Spannungsabfällen, weil die Differenz zwischen Ein- und Ausgangsspannung in Wärme umgesetzt wird.

Schaltende DC-DC-Wandler erreichen deutlich höhere Wirkungsgrade und eignen sich auch für größere Leistungen. Dafür steigt die Schaltungskomplexität. Zudem müssen Entwickler Themen wie Schaltfrequenz, Ripple, Layout und elektromagnetische Verträglichkeit sorgfältig berücksichtigen.


Wann eignet sich ein Buck-Wandler?

Ein Buck-Wandler eignet sich, wenn eine vorhandene Gleichspannung abgesenkt werden soll. Das ist in industriellen Geräten besonders häufig der Fall. Typisch sind Anwendungen wie 24 Volt auf 12 Volt, 24 Volt auf 5 Volt oder 12 Volt auf 3,3 Volt.

Diese Topologie gilt als Standard für die Versorgung digitaler und analoger Baugruppen aus höheren DC-Zwischenkreisen oder Netzteilausgängen. Wegen ihrer Effizienz und vergleichsweise einfachen Auslegung gehört sie zu den meistgenutzten Wandlerkonzepten.


Wann ist ein Boost-Wandler sinnvoll?

Ein Boost-Wandler empfiehlt sich, wenn die vorhandene Eingangsspannung unterhalb der benötigten Ausgangsspannung liegt. Das kommt oft in batteriebetriebenen Geräten, mobilen Messsystemen oder bei Energy-Harvesting-Anwendungen vor.

Auch in LED-Treibern, Kommunikationsmodulen oder Spezialversorgungen spielt diese Topologie eine Rolle. Wichtig ist dabei, den Strombedarf am Ausgang realistisch zu bewerten, weil mit steigender Ausgangsleistung auch die Belastung auf der Eingangsseite zunimmt.


Wann kommt ein Buck-Boost-Wandler zum Einsatz?

Ein Buck-Boost-Wandler eignet sich für Anwendungen mit stark schwankender Eingangsspannung. Das gilt etwa für Batteriesysteme, deren Spannung im Lade- und Entladebetrieb deutlich variiert. Der Wandler hält die Ausgangsspannung trotzdem konstant.

Diese Eigenschaft ist besonders interessant für Systeme, die trotz variabler Einspeisung eine stabile Versorgung benötigen. Der konstruktive Aufwand liegt allerdings meist höher als bei reinen Buck- oder Boost-Konzepten.


Was bedeutet galvanische Trennung bei DC-DC-Wandlern?

Bei galvanisch getrennten DC-DC-Wandlern besteht keine direkte elektrische Verbindung zwischen Ein- und Ausgang. Die Energieübertragung erfolgt typischerweise über einen Transformator. Das erhöht die Sicherheit und vermeidet unerwünschte Masseverbindungen.

Die galvanische Trennung spielt in vielen industriellen Anwendungen eine wichtige Rolle, etwa beim Schutz sensibler Elektronik, bei unterschiedlichen Massepotenzialen oder in sicherheitsrelevanten Umgebungen. Auch zur Reduzierung von Störungen und Erdschleifen ist sie oft sinnvoll.


Welche Eingangsspannungen und Ausgangsspannungen sind typisch?

Im industriellen Umfeld sind vor allem diese Spannungsbereiche verbreitet:

• 5 Volt, 12 Volt, 24 Volt und 48 Volt auf der Eingangsseite

• 12 Volt, 5 Volt, 3,3 Volt, 2,5 Volt oder 1,8 Volt auf der Ausgangsseite

• Spezialspannungen für Sensorik, Analogtechnik, Kommunikation oder Antriebssteuerungen

Welche Spannungen konkret benötigt werden, hängt vom Gesamtsystem ab. Häufig existiert eine zentrale Versorgungsebene, aus der mehrere untergeordnete Spannungsschienen erzeugt werden.


Welche Leistungsbereiche decken DC-DC-Wandler ab?

Das Spektrum reicht von wenigen Milliwatt in kompakten Embedded-Systemen bis zu mehreren hundert Watt in industriellen Modulen oder Fahrzeuganwendungen. Je höher die Leistung, desto stärker rücken thermische Auslegung, Wirkungsgrad, Gehäusekonzept und EMV-Verhalten in den Vordergrund.

Kleine Point-of-Load-Wandler versorgen oft einzelne Prozessoren oder Kommunikationsbausteine. Größere Baugruppen speisen dagegen komplette Subsysteme oder übernehmen die Isolation zwischen verschiedenen Versorgungsebenen.


Welche Rolle spielt der Wirkungsgrad?

Der Wirkungsgrad gehört zu den wichtigsten Auswahlkriterien. Er beschreibt das Verhältnis zwischen abgegebener Ausgangsleistung und aufgenommener Eingangsleistung. Ein hoher Wirkungsgrad reduziert Energieverluste, minimiert die Erwärmung und vereinfacht das Wärmemanagement.

In kompakten industriellen Geräten wirkt sich das direkt auf die Zuverlässigkeit aus. Weniger Verlustwärme entlastet Bauteile, verlängert die Lebensdauer und kann kleinere Kühlkörper oder einfachere Gehäusekonzepte ermöglichen.


Warum entsteht bei DC-DC-Wandlern Verlustwärme?

Verluste entstehen in Halbleitern, Induktivitäten, Transformatoren, Kondensatoren und Leiterbahnen. Hinzu kommen Schaltverluste, Leitungsverluste und Regelungsverluste. Auch bei einem hohen Wirkungsgrad fällt daher immer Wärme an.

Diese Wärme muss aus dem System abgeführt werden. Sonst drohen höhere Bauteiltemperaturen, sinkende Zuverlässigkeit oder eine Leistungsreduzierung durch Schutzmechanismen. Deshalb gehört die thermische Auslegung von Anfang an in den Entwicklungsprozess.


Welche Bedeutung haben Schaltfrequenz und Ripple?

Die Schaltfrequenz beeinflusst die Größe der passiven Bauteile, das dynamische Verhalten und die EMV-Eigenschaften. Höhere Frequenzen erlauben kompaktere Induktivitäten und Kondensatoren, erhöhen aber oft die Schaltverluste und den EMV-Aufwand.

Ripple bezeichnet die überlagerte Restwelligkeit auf der Ausgangsspannung. Für empfindliche Analogschaltungen, Funkmodule oder hochpräzise Messsysteme ist ein geringer Ripple besonders wichtig. In solchen Fällen helfen geeignete Filter, sauberes Layout und eine sorgfältige Auswahl des Wandlers.


Welche EMV-Aspekte sind bei DC-DC-Wandlern wichtig?

Schaltende DC-DC-Wandler erzeugen schnelle Strom- und Spannungssprünge. Dadurch entstehen leitungsgebundene und abgestrahlte Störungen. Ohne passende Maßnahmen kann das andere Baugruppen beeinträchtigen oder die Einhaltung regulatorischer Anforderungen erschweren.

Wichtige EMV-Maßnahmen sind:

• kurzes und stromoptimiertes Leiterplattenlayout

• geringe Schleifenflächen

• geeignete Ein- und Ausgangsfilter

• saubere Masseführung

• Schirmung bei Bedarf

• passende Platzierung kritischer Bauteile

Gerade im industriellen Umfeld entscheidet die EMV-gerechte Auslegung oft darüber, ob ein Gerät im Feld stabil arbeitet.


Welche Schutzfunktionen sollte ein DC-DC-Wandler mitbringen?

Viele Anwendungen verlangen integrierte Schutzmechanismen. Dazu zählen insbesondere:

• Überstromschutz

• Überspannungsschutz

• Unterspannungsschutz

• Übertemperaturschutz

• Kurzschlussschutz

• Soft-Start-Funktion

Diese Funktionen erhöhen die Betriebssicherheit und schützen sowohl den Wandler selbst als auch die angeschlossene Last.


Was bedeutet Soft Start?

Soft Start begrenzt das Anlaufverhalten des DC-DC-Wandlers. Die Ausgangsspannung steigt dabei kontrolliert an, statt sprunghaft einzusetzen. Das reduziert Einschaltströme und verhindert, dass vorgeschaltete Netzteile oder Batterien unnötig stark belastet werden.

Vor allem bei größeren kapazitiven Lasten, empfindlicher Elektronik oder mehreren parallel startenden Spannungsreglern gehört Soft Start zur wichtigen Grundausstattung.


Was ist unter Lastregelung und Leitungsregelung zu verstehen?

Die Lastregelung beschreibt, wie stabil die Ausgangsspannung bleibt, wenn sich der Laststrom ändert. Die Leitungsregelung gibt an, wie gut der Wandler Schwankungen der Eingangsspannung ausgleicht.

Beide Kennwerte sind wichtig, weil reale Systeme selten unter konstanten Bedingungen arbeiten. Prozessoren, Funkmodule oder Aktoren erzeugen oft dynamische Lastprofile, auf die die Stromversorgung sauber reagieren muss.


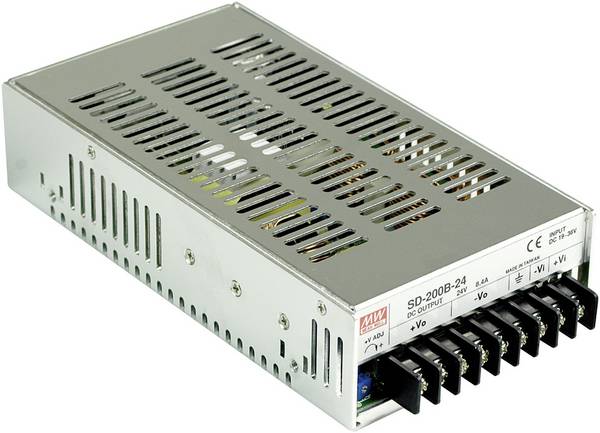

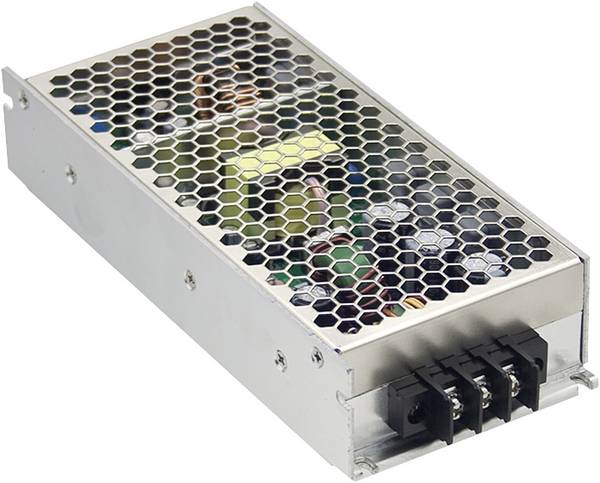

Welche Bauformen sind üblich?

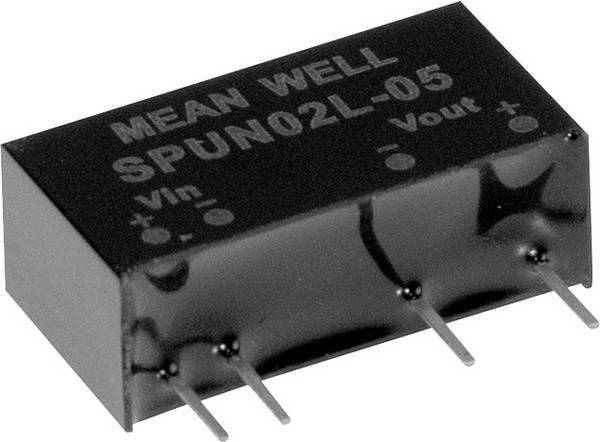

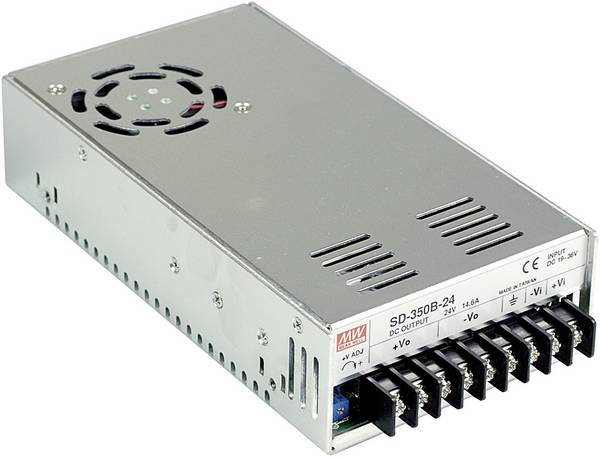

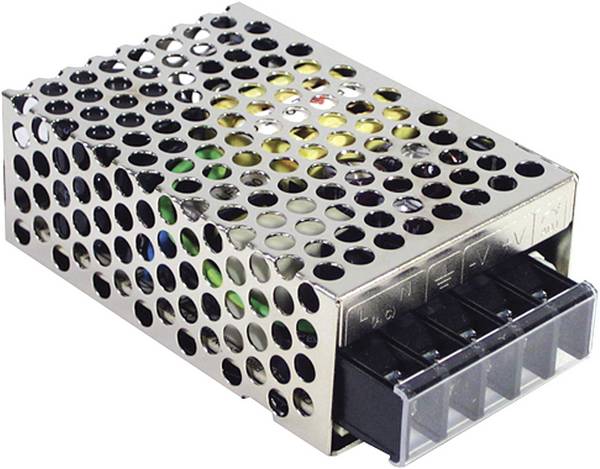

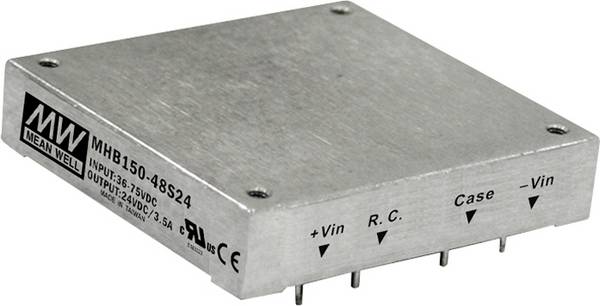

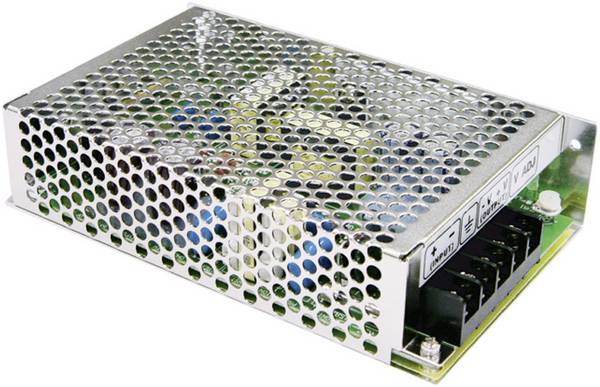

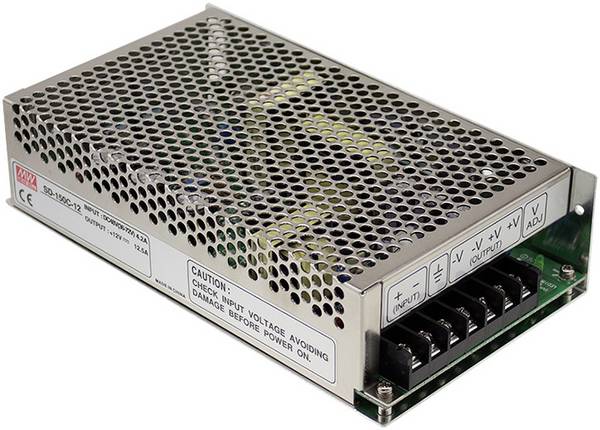

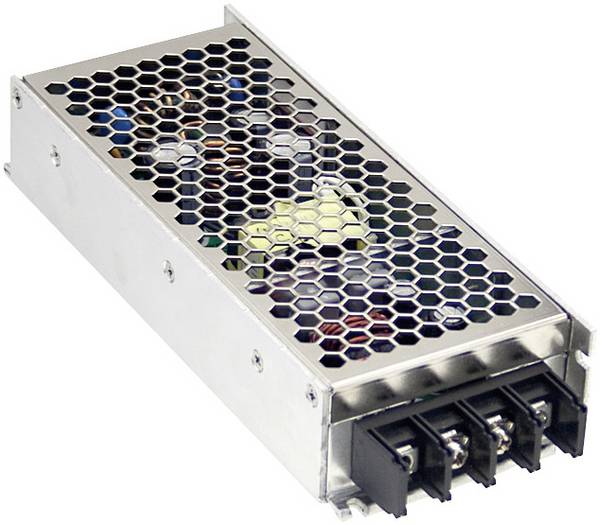

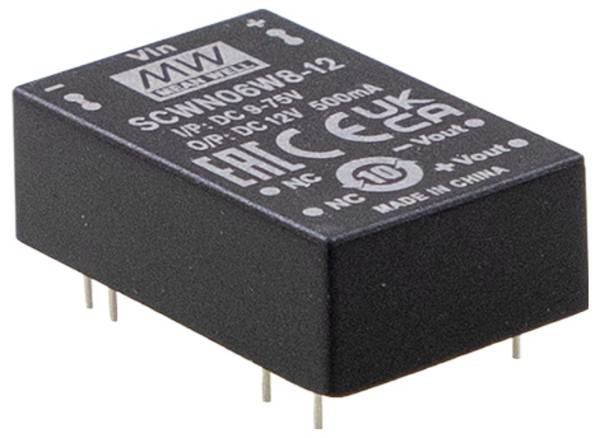

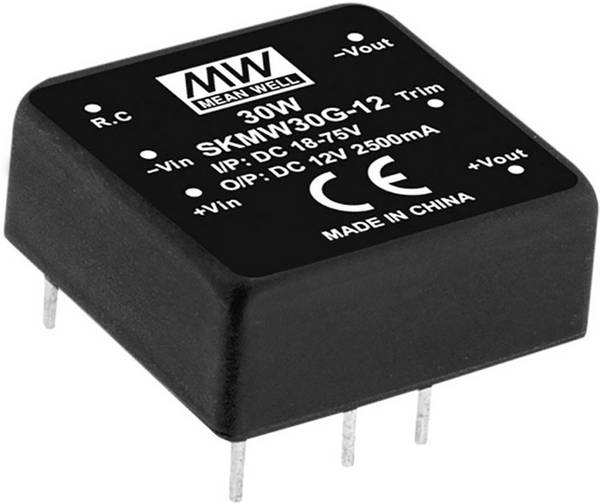

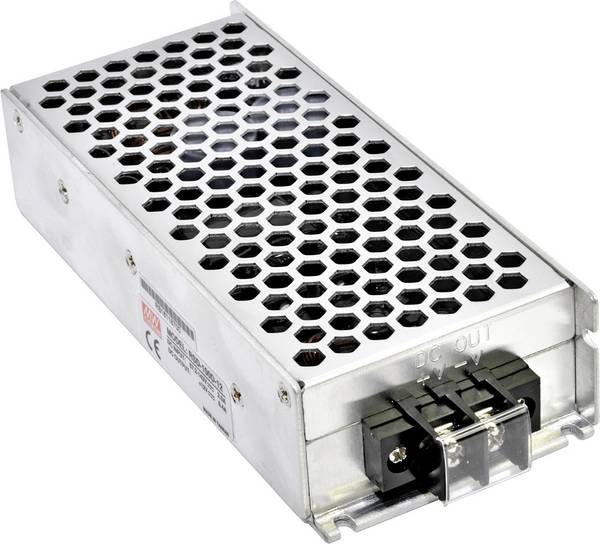

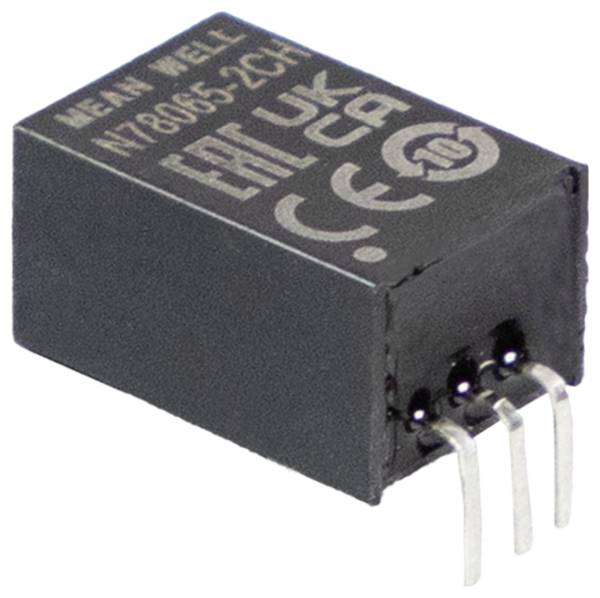

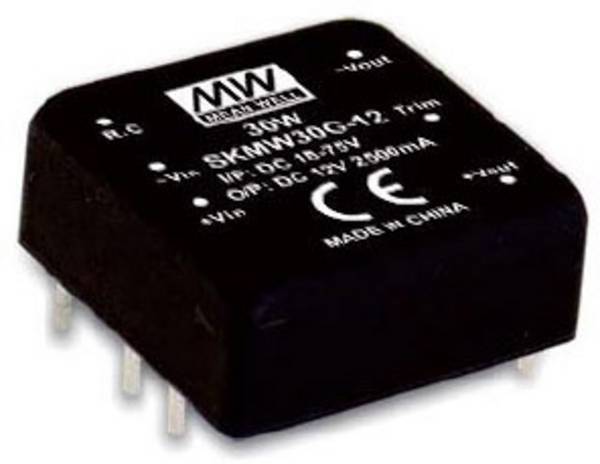

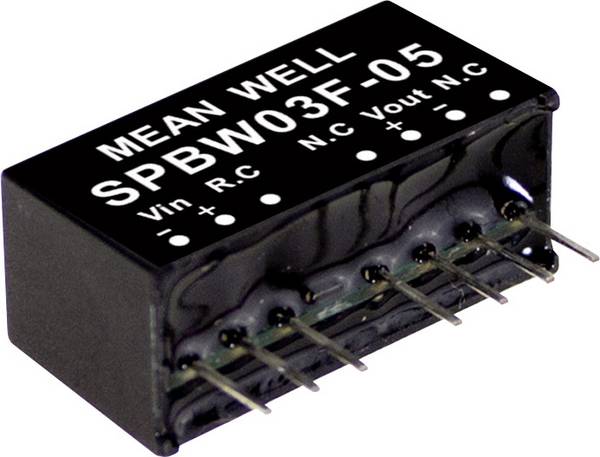

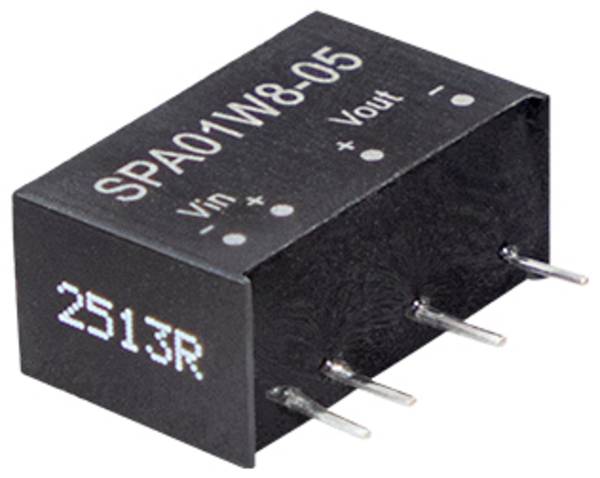

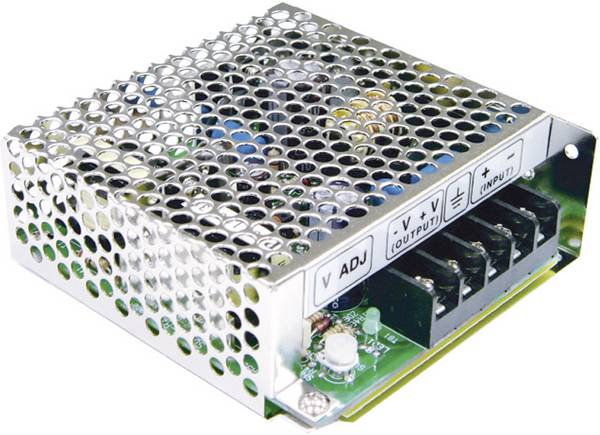

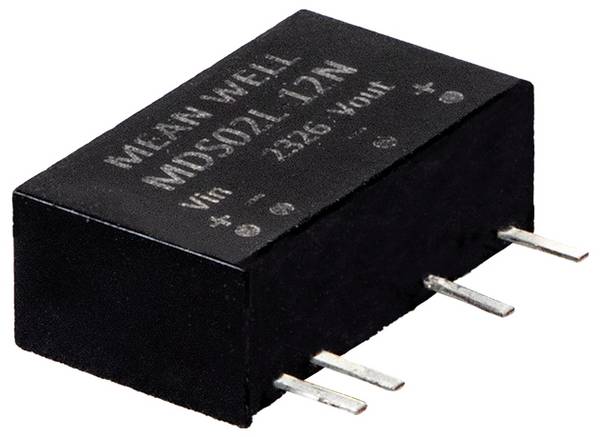

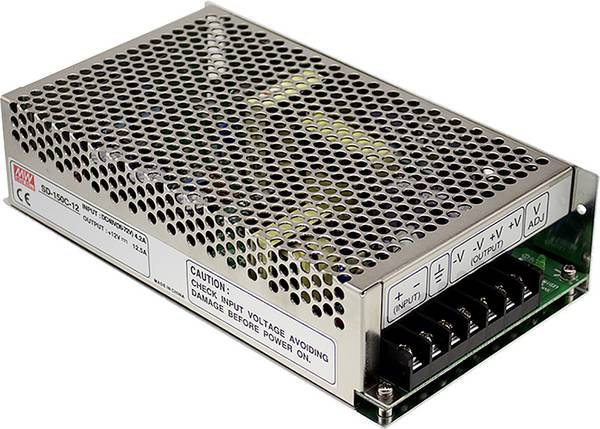

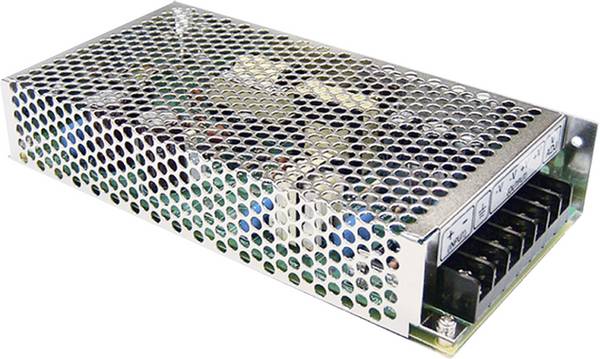

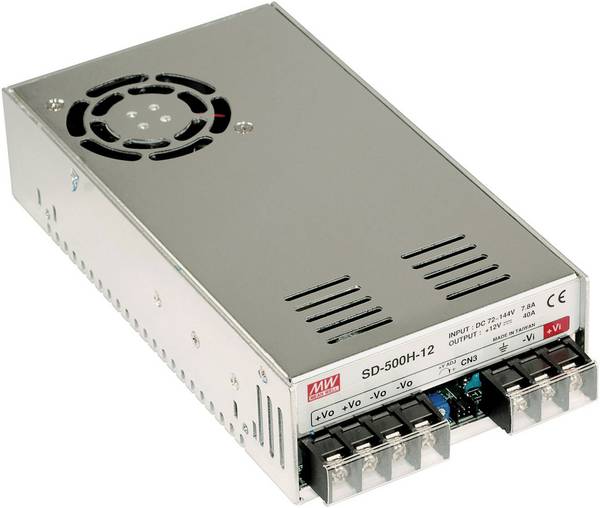

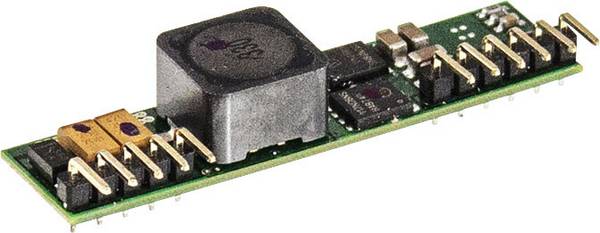

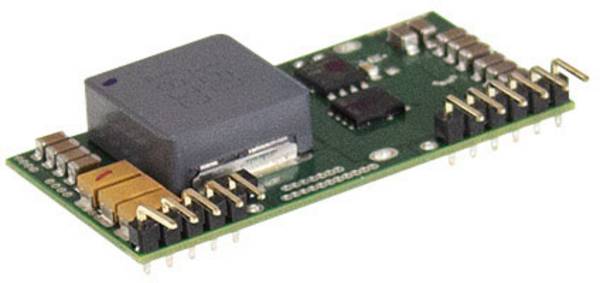

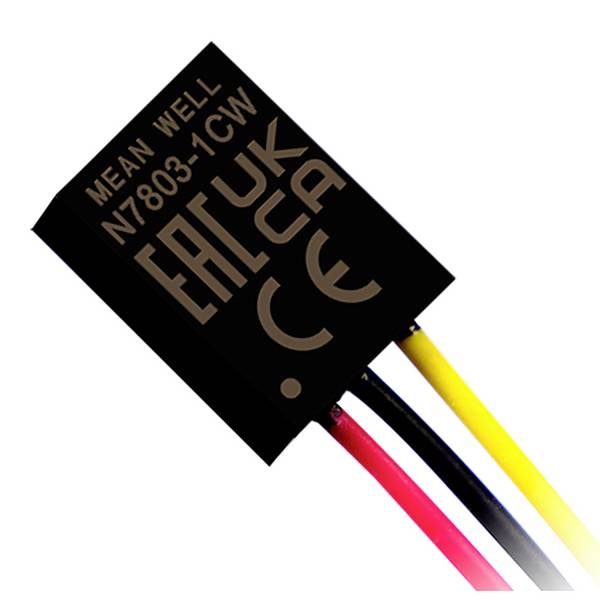

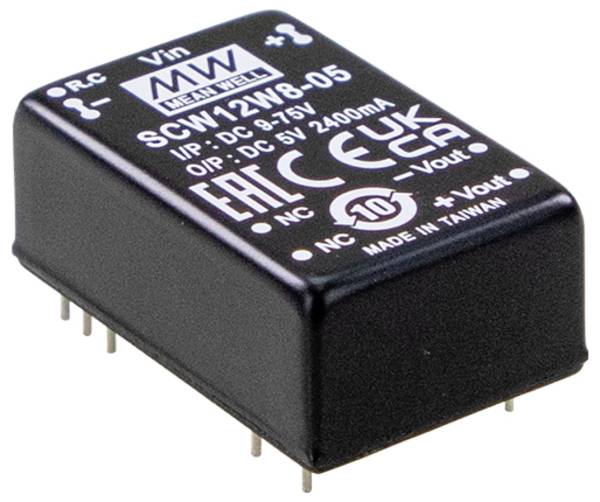

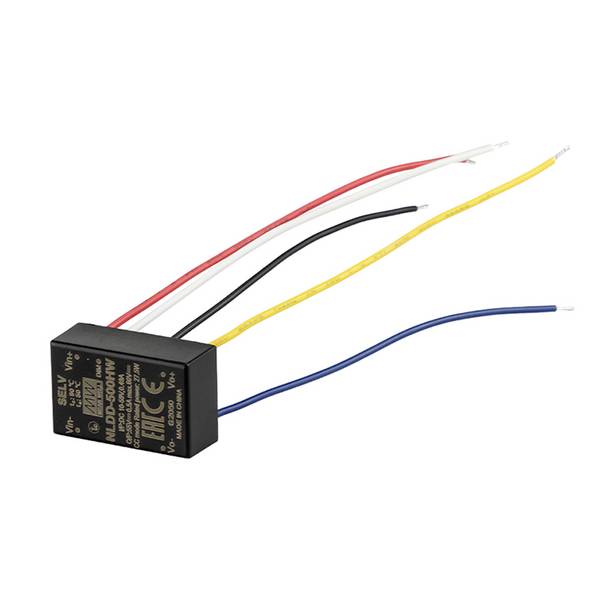

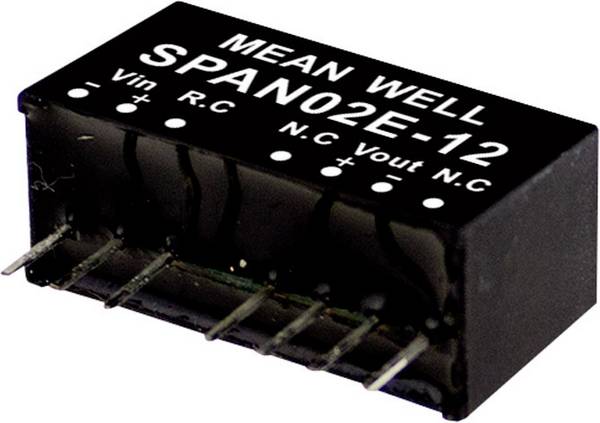

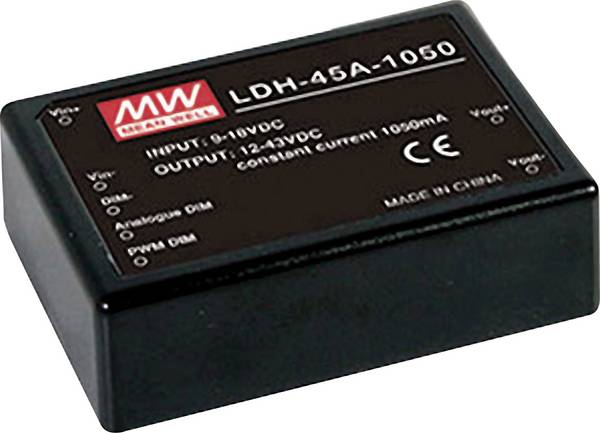

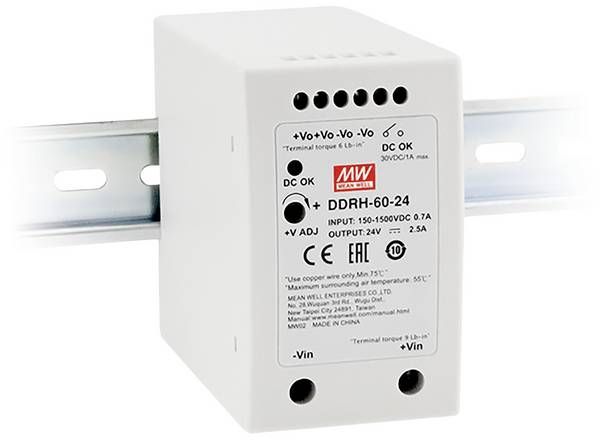

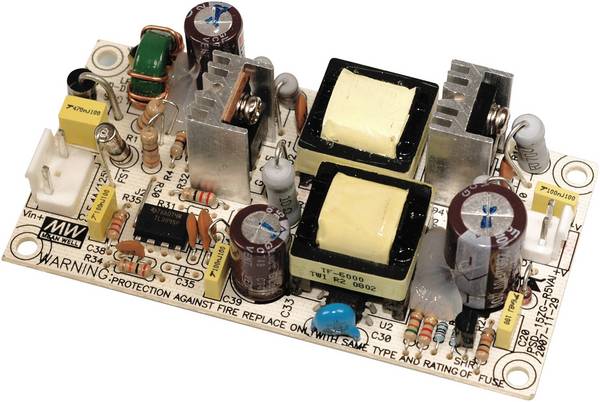

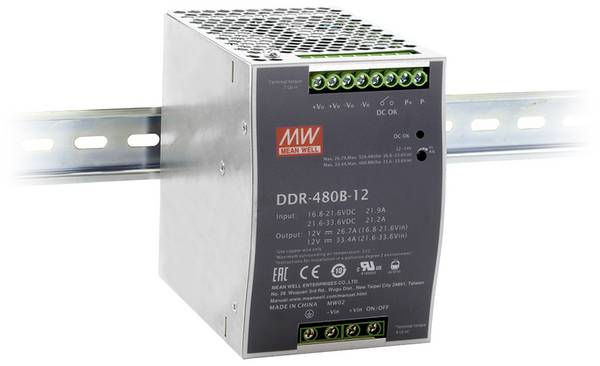

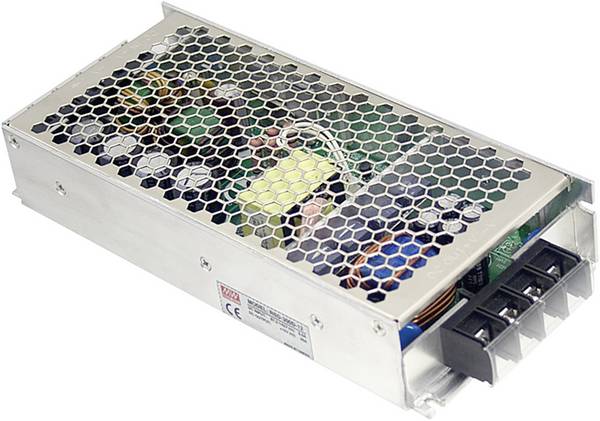

DC-DC-Wandler stehen als einzelne ICs, als offene Leiterplattenlösungen oder als gekapselte Module zur Verfügung. Die Auswahl hängt vom Entwicklungsziel ab.

Integrierte Regler-ICs bieten viel Freiraum bei Layout und Kostenoptimierung. Module verkürzen dagegen die Entwicklungszeit, weil zentrale Funktionen bereits integriert sind. Im industriellen Umfeld sind solche Module oft attraktiv, wenn Robustheit, Zertifizierungen oder eine schnelle Markteinführung im Vordergrund stehen.


Wann ist ein Modul sinnvoller als eine diskrete Eigenentwicklung?

Ein DC-DC-Modul lohnt sich vor allem dann, wenn Entwicklungsressourcen knapp sind oder hohe Anforderungen an Zuverlässigkeit, Isolation und EMV bereits ab Werk erfüllt sein sollen. Auch bei kleineren Stückzahlen fällt die Modulvariante oft wirtschaftlich aus, weil Entwicklungs- und Testaufwand sinken.

Eine diskrete Eigenentwicklung spielt ihre Vorteile eher bei hohen Stückzahlen, sehr engen Kostenzielen oder besonderen Anpassungen aus. Dann lässt sich die Schaltung exakt auf die Anwendung zuschneiden. Allerdings steigen damit auch Validierungsaufwand, Layoutaufwand und Risiko.


Nach welchen Kriterien lässt sich ein DC-DC-Wandler auswählen?

Für die Auswahl zählen nicht nur Ein- und Ausgangsspannung. Entscheidend ist das Zusammenspiel mehrerer Faktoren:

• Eingangsspannungsbereich

• gewünschte Ausgangsspannung

• maximaler Ausgangsstrom

• Wirkungsgrad

• galvanische Trennung ja oder nein

• zulässiger Temperaturbereich

• Baugröße und Einbauhöhe

• EMV-Anforderungen

• Schutzfunktionen

• Zulassungen und Normbezug

In industriellen Anwendungen kommen zusätzlich Aspekte wie Verfügbarkeit, Langzeitstabilität, Derating, Ausfallsicherheit und Hersteller-Support hinzu.


Welche Rolle spielt das Temperaturverhalten?

Temperatur beeinflusst Wirkungsgrad, Alterung und Belastbarkeit. Viele DC-DC-Wandler erreichen ihre Nennleistung nur innerhalb eines bestimmten Temperaturfensters. Steigt die Umgebungstemperatur, sinkt häufig die zulässige Ausgangsleistung.

Dieser Zusammenhang wird als Derating bezeichnet. Wer industrielle Geräte auslegt, muss daher nicht nur typische Laborbedingungen betrachten, sondern den realen Einsatzfall mit Gehäuseerwärmung, Luftströmung und Einbausituation bewerten.


Was bedeutet Derating?

Derating beschreibt die reduzierte Belastbarkeit eines Wandlers unter ungünstigeren Bedingungen, etwa bei hoher Umgebungstemperatur oder eingeschränkter Kühlung. Ein Modul, das bei 25 Grad die volle Leistung liefert, kann bei 70 Grad unter Umständen nur noch einen Teil davon abgeben.

Diese Kennlinie ist für die Auslegung entscheidend. Wird sie ignoriert, drohen thermische Probleme oder instabiles Betriebsverhalten.


Welche Normen und Zulassungen können relevant sein?

Welche Anforderungen gelten, hängt stark von Branche und Einsatzbereich ab. In der Praxis spielen unter anderem Sicherheitsnormen, EMV-Vorgaben, Isolationsanforderungen und branchenspezifische Zulassungen eine Rolle. Für Medizintechnik, Bahntechnik oder Automotive-Anwendungen gelten oft zusätzliche Vorgaben.

Deshalb reicht es nicht, nur die elektrischen Eckdaten zu vergleichen. Auch Dokumentation, Prüfberichte und Eignungsnachweise müssen zum Zielmarkt passen.


Welche typischen Fehler treten bei der Auslegung auf?

Fehler entstehen häufig nicht im Grundprinzip, sondern im Detail. Besonders oft zeigen sich diese Probleme:

• Eingangsspannungsbereich zu knapp gewählt

• Lastsprünge nicht ausreichend berücksichtigt

• thermische Reserven zu gering angesetzt

• EMV-gerechtes Layout vernachlässigt

• Ripple und Rauschen unterschätzt

• Derating-Daten ignoriert

• Schutzfunktionen unvollständig bewertet

Solche Punkte führen in der Praxis zu Instabilitäten, Ausfällen oder einem erhöhten Validierungsaufwand.


Welche Rolle spielt das Layout auf der Leiterplatte?

Das Layout entscheidet maßgeblich über Effizienz, EMV-Verhalten und thermische Stabilität. Besonders kritische Strompfade müssen kurz und breit geführt sein. Die Platzierung von Ein- und Ausgangskondensatoren, Spulen und Schaltknoten beeinflusst die Störabstrahlung direkt.

Ein technisch guter Wandler kann durch ein ungünstiges Layout deutlich schlechter performen als im Datenblatt angegeben. Deshalb gehört das Leiterplattenlayout zu den zentralen Erfolgsfaktoren jeder DC-DC-Auslegung.


Wie unterscheiden sich isolierte und nicht isolierte DC-DC-Wandler in der Praxis?

Welche Branchen profitieren besonders von DC-DC-Wandlern?

DC-DC-Wandler spielen in nahezu allen Branchen mit elektronischen Systemen eine Rolle. Besonders relevant sind sie dort, wo kompakte Bauformen, hohe Energieeffizienz, sichere Trennung oder robuste Spannungsversorgung gefragt sind.

Dazu zählen insbesondere Automatisierungstechnik, Verkehrstechnik, Energieversorgung, Kommunikationsinfrastruktur, Gebäudeautomation, Medizintechnik und mobile Arbeitsmaschinen.


Welche Trends prägen den Markt für DC-DC-Wandler?

Im Vordergrund stehen höhere Wirkungsgrade, kompaktere Bauformen und eine bessere Integration. Gleichzeitig wächst der Bedarf an robusten Lösungen für raue Umgebungen, hohe Leistungsdichten und anspruchsvolle EMV-Vorgaben.

Auch Wide-Bandgap-Halbleiter wie GaN und SiC gewinnen an Bedeutung, vor allem bei höheren Schaltfrequenzen und Leistungsanforderungen. Im industriellen Alltag bleibt allerdings weiterhin entscheidend, wie gut sich ein Wandler in das Gesamtsystem integrieren lässt.
