Diazed Sicherungen
182 ErgebnisseDetails | Preis | Verfügbarkeit | Nennspannung | Sicherungsgröße | Nennstrom - gerundet | Auslöse-Charakteristik | Polzahl | |
|---|---|---|---|---|---|---|---|---|
6,67 € zzgl. MwSt. 77 Sets auf Lager Sofort-Lieferung Fr., 11. Sep. | 400 V | D02 | 25 A | - | - | |||
 Hager LE1835 Diazed-Sicherung Sicherungsgröße = D02 35 A 400 V 10 St.Hermann Müller Elektrogrosshandel GmbH 6,28 € zzgl. MwSt. 13 Sets auf Lager Sofort-Lieferung Fr., 11. Sep. | 400 V | D02 | 35 A | - | - | |||
 Hager LE1863 Diazed-Sicherung Sicherungsgröße = D02 63 A 400 V 10 St.Hermann Müller Elektrogrosshandel GmbH 6,66 € zzgl. MwSt. 7 Sets auf Lager Sofort-Lieferung Fr., 11. Sep. | 400 V | D02 | 63 A | - | - | |||
15,80 € zzgl. MwSt. 32 Sets auf Lager Sofort-Lieferung Fr., 11. Sep. | 400 V | D02 | 40 A | - | - | |||
 Abb. ähnlich zzgl. MwSt. 104 Stück auf Lager Sofort-Lieferung Fr., 11. Sep. | 500 V | NDZ | 10 A | - | - | |||

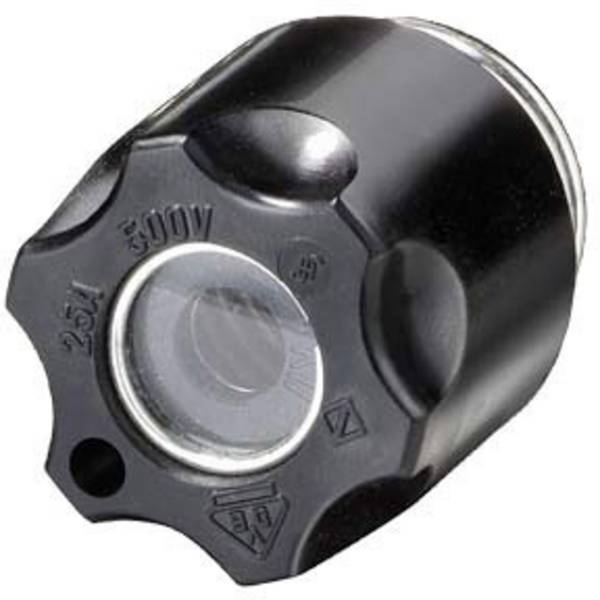

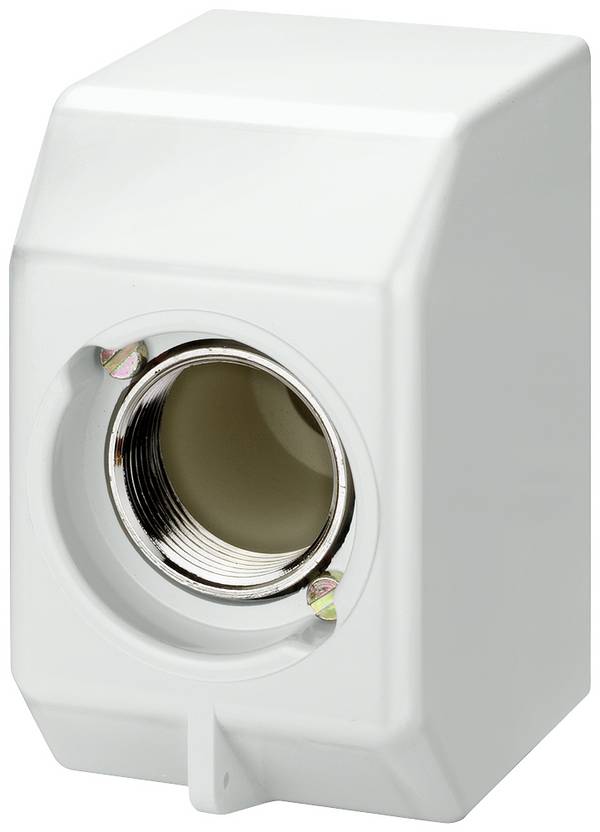

 Abb. ähnlich Siemens 5SH123 Schraubkappe Passend für (Sicherungen) Sicherungsgröße 000 - 4 Sicherungsgröße = DIII 63 A 500 V/AC 1 St.Josef Wallraff GmbH & Co KG Elektro Groß- und Einzelhandel 2,34 € zzgl. MwSt. 54 Stück auf Lager Sofort-Lieferung Fr., 11. Sep. | 500 V/AC | DIII | 63 A | - | - | |||
 Hager LE1416 Diazed-Sicherung Sicherungsgröße = D01 16 A 400 V 10 St.Hermann Müller Elektrogrosshandel GmbH 3,92 € zzgl. MwSt. 5 Sets auf Lager Sofort-Lieferung Fr., 11. Sep. | 400 V | D01 | 16 A | - | - | |||
 Hager LE1850 Diazed-Sicherung Sicherungsgröße = D02 50 A 400 V 10 St.Hermann Müller Elektrogrosshandel GmbH 6,66 € zzgl. MwSt. 15 Sets auf Lager Sofort-Lieferung Fr., 11. Sep. | 400 V | D02 | 50 A | - | - | |||
5,82 € zzgl. MwSt. 36 Sets auf Lager Sofort-Lieferung Fr., 11. Sep. | 400 V | D02 | 20 A | - | - | |||
 Abb. ähnlich -11% zzgl. MwSt. 129 Stück auf Lager Sofort-Lieferung Fr., 11. Sep. | 500 V | NDZ | 6 A | - | - | |||
 Abb. ähnlich zzgl. MwSt. 11 Stück auf Lager Sofort-Lieferung Fr., 11. Sep. | 750 V/AC | DIII | 63 A | - | - | |||
-18% 7,55 € 6,21 € zzgl. MwSt. Lieferung Mo., 14. Sep. | 500 V | DIII | 35 A | - | - | |||
 Abb. ähnlich zzgl. MwSt. 153 Stück auf Lager Sofort-Lieferung Fr., 11. Sep. | 500 V | NDZ | 16 A | - | - | |||
 Hager Sicherung LE1825 3250614124068FEGA & Schmitt Elektrogroßhandel GmbH 0,63 € zzgl. MwSt. 1496 Stück auf Lager Sofort-Lieferung Fr., 11. Sep. | 400 V | D02 | 25 A | - | - | |||
14,99 € zzgl. MwSt. 15 Sets auf Lager Sofort-Lieferung Fr., 11. Sep. | 400 V | D02 | 32 A | - | - | |||

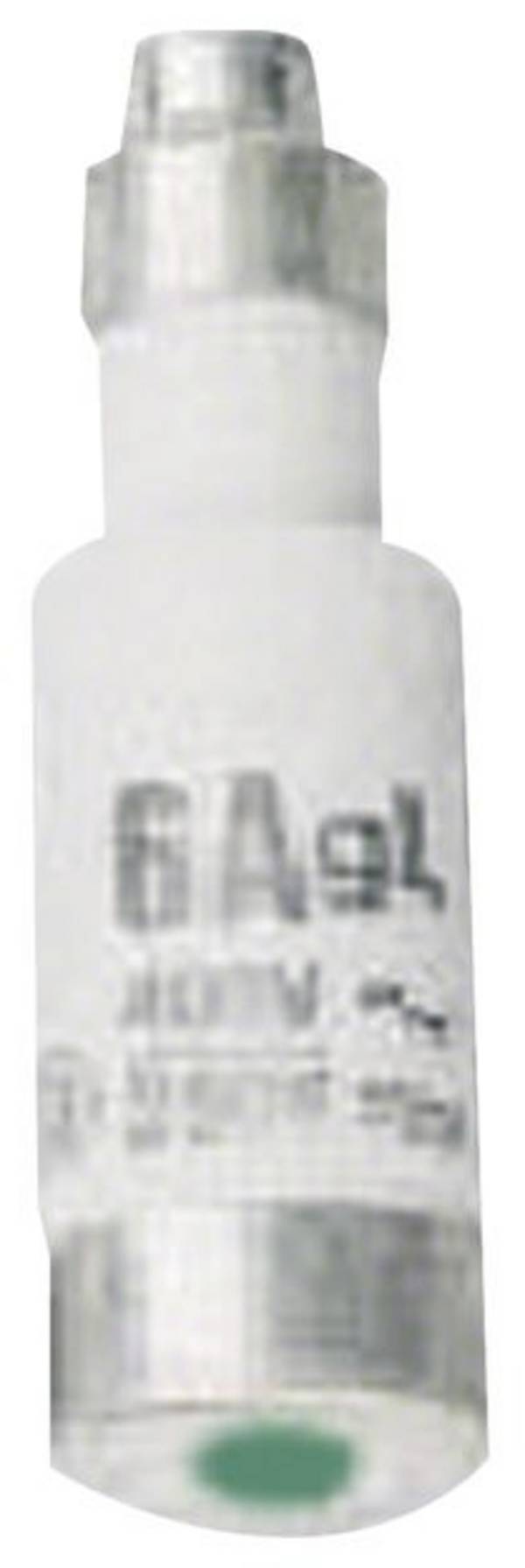

 Hager Sicherung D01 E14 6A LE1406One4Business Solutions GmbH 0,55 € zzgl. MwSt. 126 Stück auf Lager Sofort-Lieferung Fr., 11. Sep. | 400 V | D01 | 6 A | - | - | |||

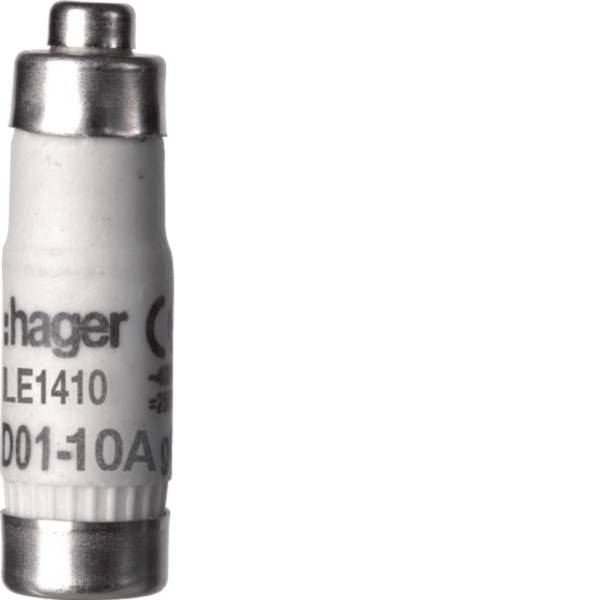

 Hager Sicherung D01 E14 10A LE1410FEGA & Schmitt Elektrogroßhandel GmbH 0,44 € zzgl. MwSt. 384 Stück auf Lager Sofort-Lieferung Fr., 11. Sep. | 400 V | D01 | 10 A | - | - | |||

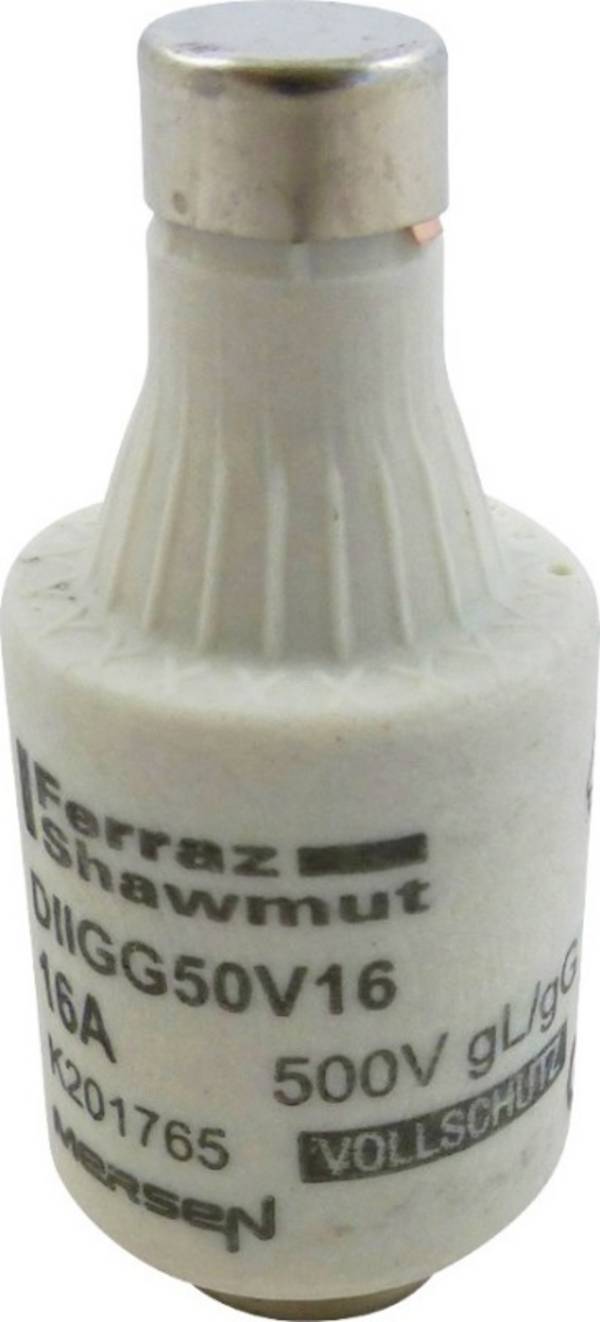

 Diazed Sicherungspatrone DII 500V 16A E27 Pack a 5 StückBlumenbecker Industriebedarf 2,41 € zzgl. MwSt. 170 Stück auf Lager Lieferung Di., 15. Sep. | 500 V | DII | 16 A | Träge -T- | - | |||
 Abb. ähnlich zzgl. MwSt. 21 Stück auf Lager Sofort-Lieferung Fr., 11. Sep. | 500 V | DII | 25 A | - | - | |||
 0,60 € zzgl. MwSt. 46 Stück auf Lager Sofort-Lieferung Fr., 11. Sep. | 500 V | DII | 20 A | Träge -T- | - | |||
 Abb. ähnlich Siemens 5SH317 Passschraube Sicherungsgröße = DIII 35 A 25 St.Conrad Electronic zzgl. MwSt. Lieferung Do., 17. Sep. | - | DIII | 35 A | - | - | |||
 Hager LE1404 Diazed-Sicherung Sicherungsgröße = D01 4 A 400 V 10 St.Hermann Müller Elektrogrosshandel GmbH 4,81 € zzgl. MwSt. 5 Sets auf Lager Sofort-Lieferung Fr., 11. Sep. | 400 V | D01 | 4 A | - | - | |||
 Abb. ähnlich zzgl. MwSt. Lieferung Do., 17. Sep. | 750 V/AC | DIII | 2 A | Flink -F- | - | |||
5,82 € zzgl. MwSt. 34 Sets auf Lager Sofort-Lieferung Fr., 11. Sep. | 400 V | D01 | 6 A | - | - | |||
 Hager LE1402 Diazed-Sicherung Sicherungsgröße = D01 2 A 400 V 10 St.Hermann Müller Elektrogrosshandel GmbH 4,81 € zzgl. MwSt. 4 Sets auf Lager Sofort-Lieferung Fr., 11. Sep. | 400 V | D01 | 2 A | - | - | |||
 Abb. ähnlich zzgl. MwSt. Lieferung Do., 17. Sep. | 750 V/AC | DIII | 6 A | Flink -F- | - | |||
 Abb. ähnlich -8% 21,00 € 19,32 € zzgl. MwSt. 19 Stück auf Lager Sofort-Lieferung Fr., 11. Sep. | 500 V/AC | DII | 25 A | - | 3 | |||
 Abb. ähnlich 24,36 € zzgl. MwSt. 6 Stück auf Lager Sofort-Lieferung Fr., 11. Sep. | 500 V/AC | DIII | 63 A | - | 3 | |||
 Abb. ähnlich zzgl. MwSt. 1 Stück auf Lager Sofort-Lieferung Fr., 11. Sep. | 500 V | DIII | 35 A | - | - | |||
 Abb. ähnlich zzgl. MwSt. 1 Set auf Lager Sofort-Lieferung Fr., 11. Sep. | 690 V/AC | DIII | 63 A | - | - | |||
 Abb. ähnlich zzgl. MwSt. 3 Sets auf Lager Sofort-Lieferung Fr., 11. Sep. | 500 V/AC | NDZ | 2 A | Träge -T- | - | |||
 Abb. ähnlich zzgl. MwSt. 2 Sets auf Lager Sofort-Lieferung Fr., 11. Sep. | 500 V/AC | DII | 25 A | - | - | |||
 Abb. ähnlich -11% zzgl. MwSt. 166 Stück auf Lager Sofort-Lieferung Fr., 11. Sep. | 500 V | DII | 16 A | - | - | |||
 Abb. ähnlich Mersen 00594.004700 Diazed-Sicherung Sicherungsgröße = NDZ 4 A 500 V 1 St.Josef Wallraff GmbH & Co KG Elektro Groß- und Einzelhandel 1,02 € zzgl. MwSt. 2 Stück auf Lager Sofort-Lieferung Fr., 11. Sep. | 500 V | NDZ | 4 A | - | - | |||

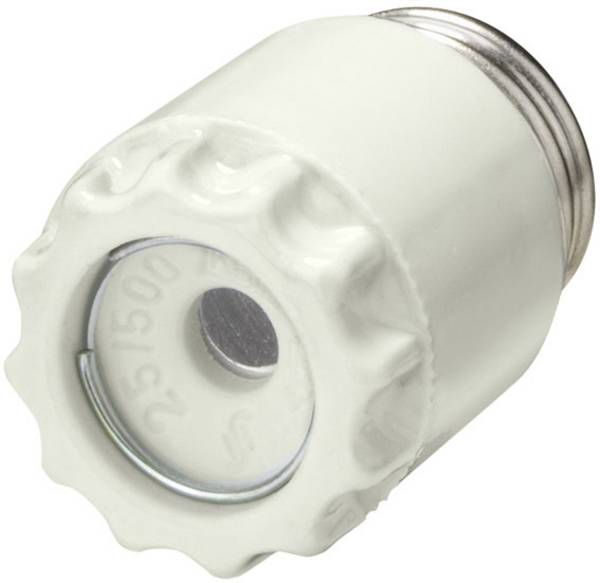

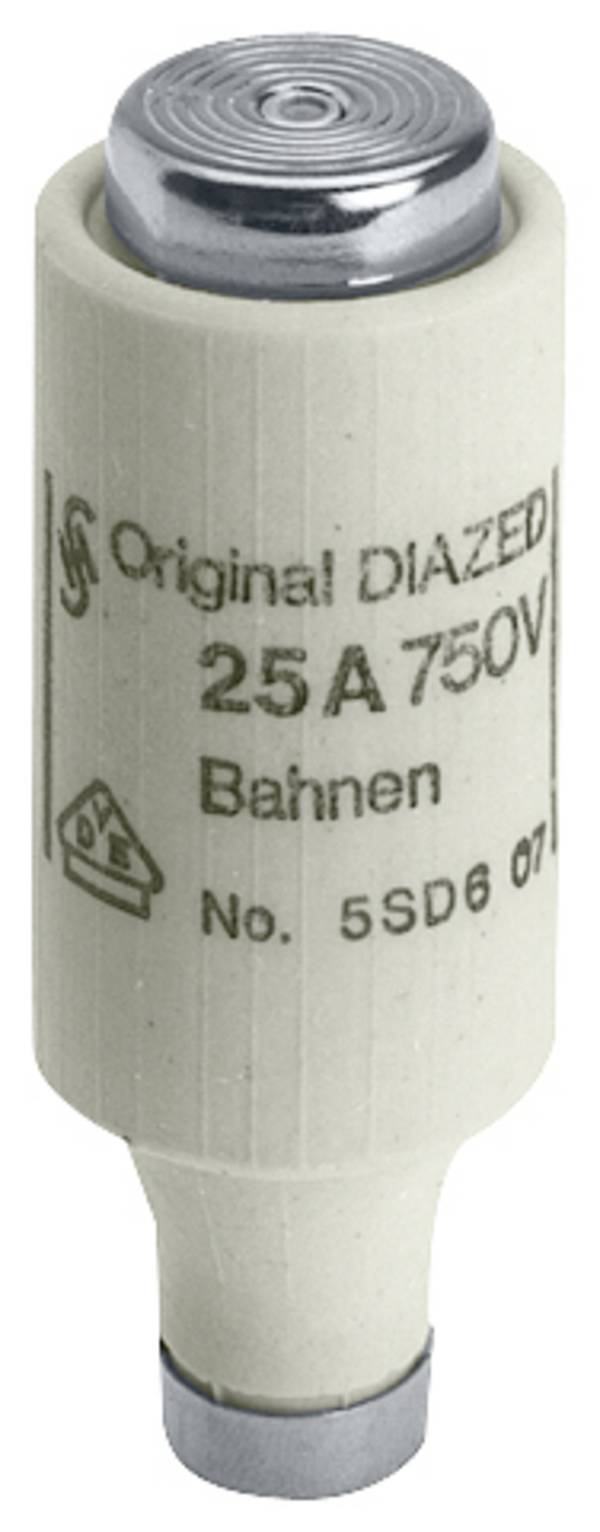

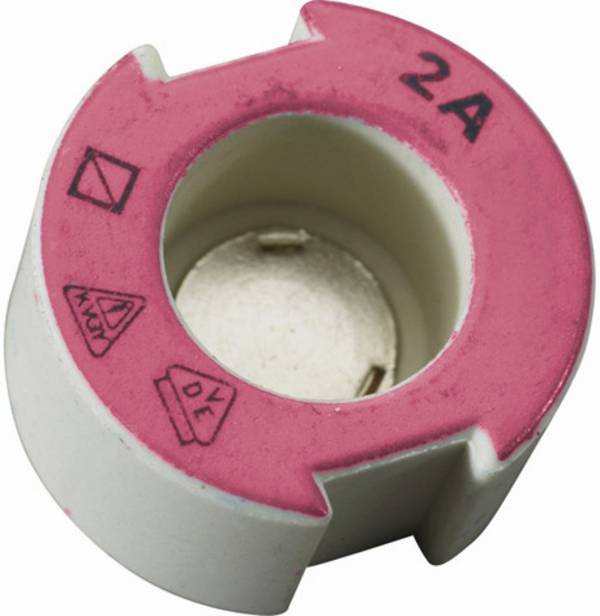

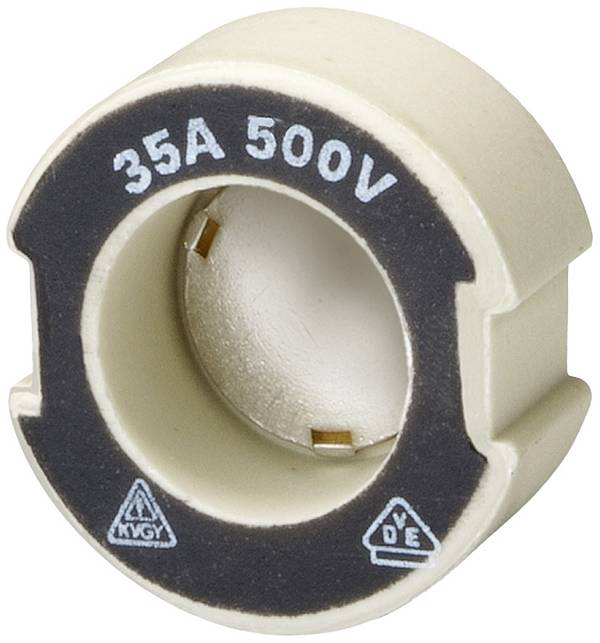

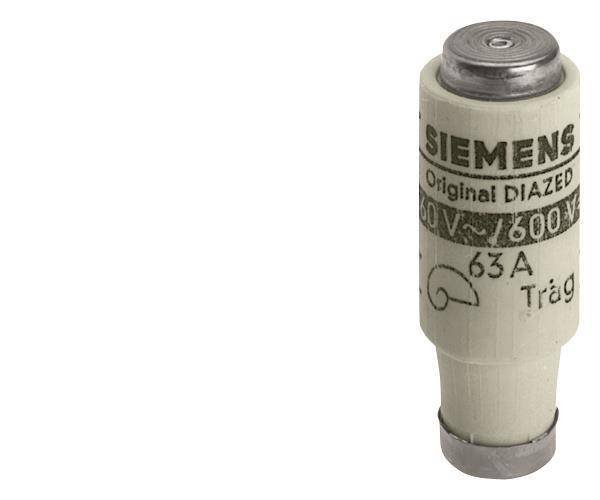

 Schraubkappe DII Keramik 5SH122 25A, E27, m. Prüfloch, plombierbarJosef Wallraff GmbH & Co KG Elektro Groß- und Einzelhandel 1,17 € zzgl. MwSt. 560 Stück auf Lager Sofort-Lieferung Fr., 11. Sep. | 500 V/AC | DII | 25 A | - | - | |||
 Abb. ähnlich zzgl. MwSt. 1 Set auf Lager Sofort-Lieferung Fr., 11. Sep. | 500 V/AC | DII | 25 A | - | - | |||
 Abb. ähnlich zzgl. MwSt. 4 Sets auf Lager Sofort-Lieferung Fr., 11. Sep. | 250 V/DC | D02 | - | Superflink -FF- | - | |||
 Abb. ähnlich zzgl. MwSt. Lieferung Do., 17. Sep. | 750 V/AC | DIII | 16 A | Flink -F- | - | |||
zzgl. MwSt. 130 Stück auf Lager Sofort-Lieferung Fr., 11. Sep. | 500 V | NDZ | 2 A | - | - | |||
 Abb. ähnlich -15% 0,62 € 0,53 € zzgl. MwSt. 144 Stück auf Lager Sofort-Lieferung Fr., 11. Sep. | 500 V | DII | 20 A | - | - | |||
 Abb. ähnlich Siemens 5SH320 D-Schraub-Passeinsatz Sicherungsgröße = DIII 63 A 1 St.One4Business Solutions GmbH 1,42 € zzgl. MwSt. 6 Stück auf Lager Sofort-Lieferung Fr., 11. Sep. | - | DIII | 63 A | - | - | |||
 Abb. ähnlich zzgl. MwSt. Lieferung Do., 17. Sep. | 690 V/AC | DIII | 16 A | - | - | |||
 Abb. ähnlich zzgl. MwSt. Lieferung Do., 17. Sep. | 690 V/AC | DIII | 25 A | - | - | |||
 Hager Sicherung LE1416 3250614124044One4Business Solutions GmbH 0,45 € zzgl. MwSt. 67 Stück auf Lager Sofort-Lieferung Fr., 11. Sep. | 400 V | D01 | 16 A | - | - | |||

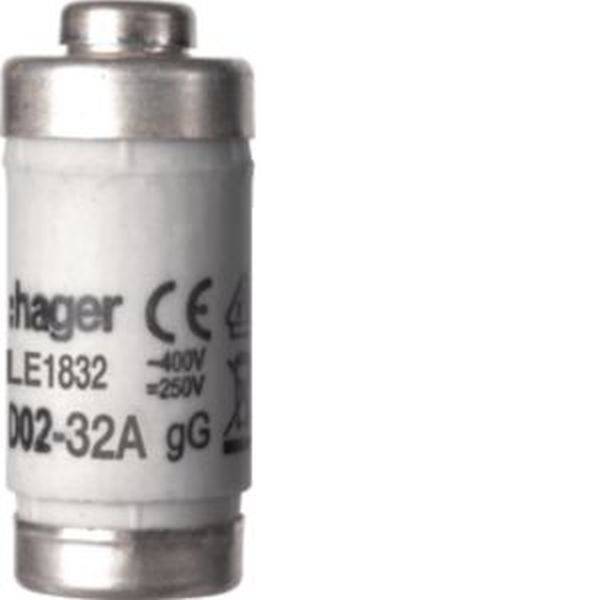

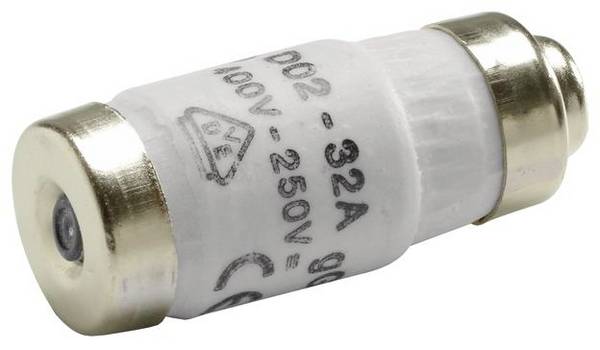

 Hager D02-Sicherung LE1832 E18 32A 400V gG mit MelderFEGA & Schmitt Elektrogroßhandel GmbH 1,47 € zzgl. MwSt. 297 Stück auf Lager Sofort-Lieferung Fr., 11. Sep. | 400 V | D02 | 32 A | - | - | |||
 Abb. ähnlich Siemens 5SF1005 Diazed-Sicherungssockel Sicherungsgröße = DIII 25 A 500 V/AC 5 St.One4Business Solutions GmbH 6,08 € zzgl. MwSt. 9 Sets auf Lager Sofort-Lieferung Fr., 11. Sep. | 500 V/AC | DIII | 25 A | - | 1 | |||
 Abb. ähnlich zzgl. MwSt. 89 Stück auf Lager Sofort-Lieferung Fr., 11. Sep. | 500 V | DIII | 50 A | - | - | |||
 Abb. ähnlich zzgl. MwSt. 5 Sets auf Lager Sofort-Lieferung Fr., 11. Sep. | - | DII | - | - | - | |||

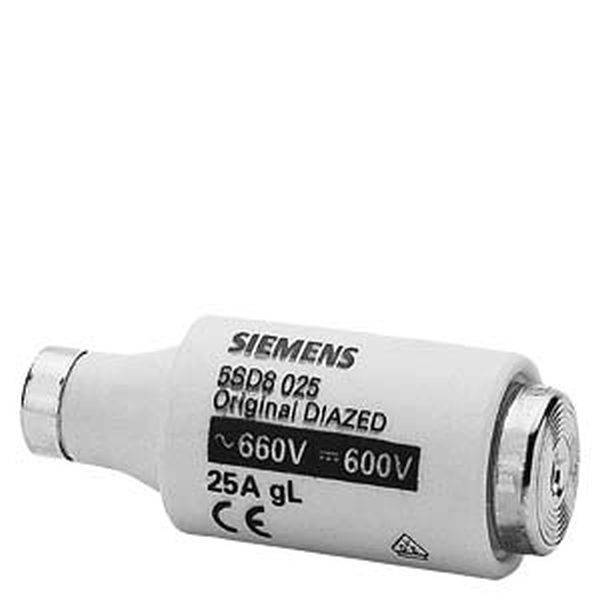

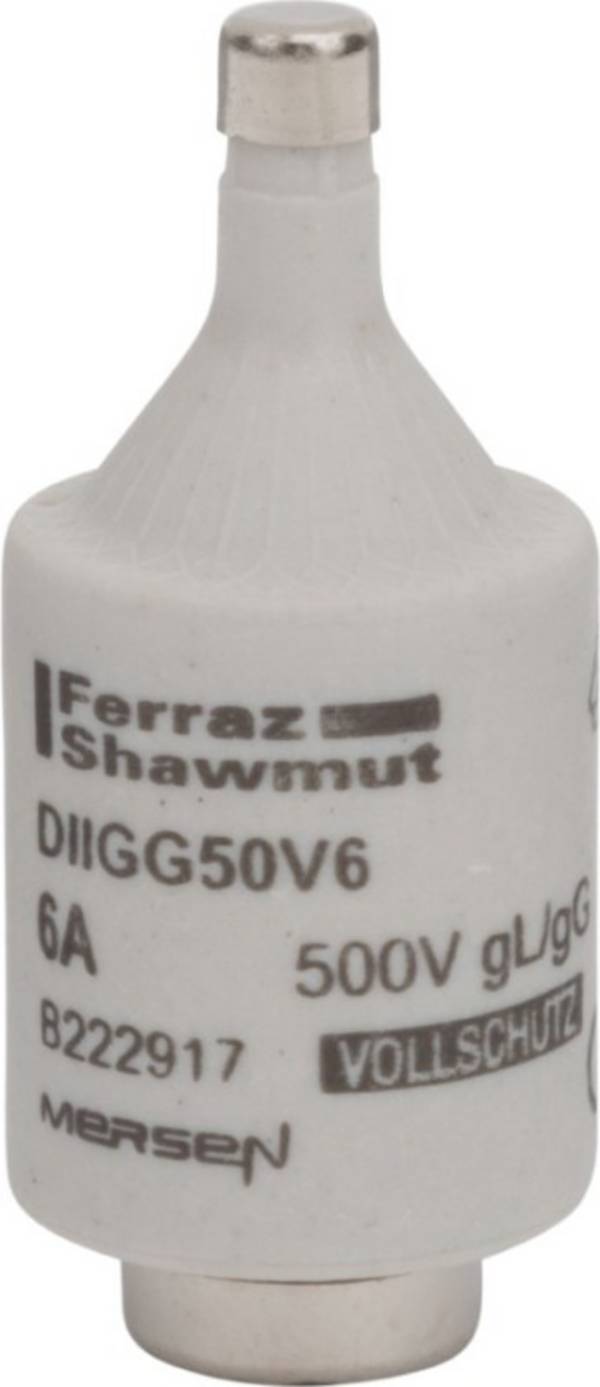

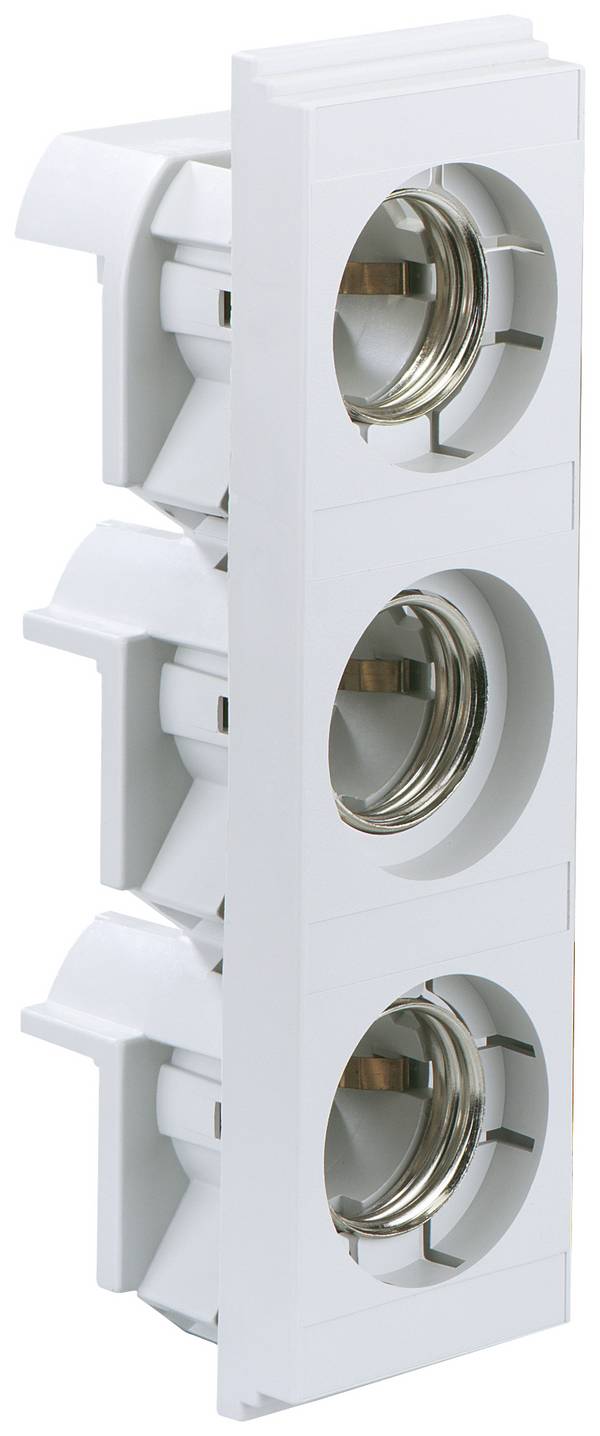

 DIAZED-Sicherungseinsatz 690V für Kabel- und Leitungsschutz Betriebsklasse gG Größe DIII, E33, 25AFEGA & Schmitt Elektrogroßhandel GmbH 22,31 € zzgl. MwSt. 50 Stück auf Lager Lieferung Do., 15. Okt. Min: 5Vielfache: 5 | 690 V/AC | DIII | 25 A | - | - | |||
 Abb. ähnlich 121,84 € zzgl. MwSt. 8 Sets auf Lager Sofort-Lieferung Fr., 11. Sep. | 250 V/DC | D02 | - | Superflink -FF- | - | |||
 Abb. ähnlich zzgl. MwSt. Lieferung Do., 17. Sep. | 750 V/AC | DIII | 20 A | Flink -F- | - | |||
zzgl. MwSt. Lieferung Do., 17. Sep. | 690 V/AC | DIII | 35 A | - | - | |||
 Abb. ähnlich zzgl. MwSt. 87 Stück auf Lager Sofort-Lieferung Fr., 11. Sep. | 500 V | DII | 6 A | - | - | |||
 Abb. ähnlich zzgl. MwSt. Lieferung Do., 17. Sep. | 500 V/AC | DIV | 100 A | - | - | |||
 Abb. ähnlich zzgl. MwSt. 2 Sets auf Lager Sofort-Lieferung Fr., 11. Sep. | - | DIII | 32 A | - | - | |||
 Diazed Sicherungspatrone DII 500V 10A E27 Pack a 5 StückBlumenbecker Industriebedarf 2,41 € zzgl. MwSt. 111 Stück auf Lager Lieferung Di., 15. Sep. | 500 V | DII | 10 A | Träge -T- | - | |||
31,92 € zzgl. MwSt. Bald verfügbar | 690 V | DIII | 63 A | - | 3 | |||

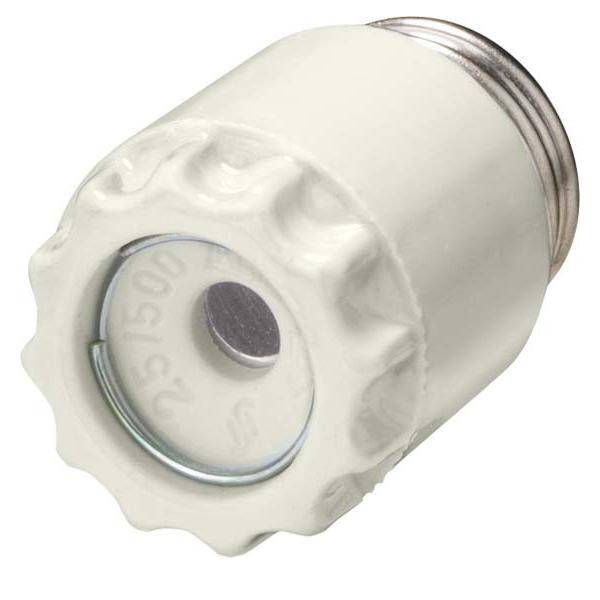

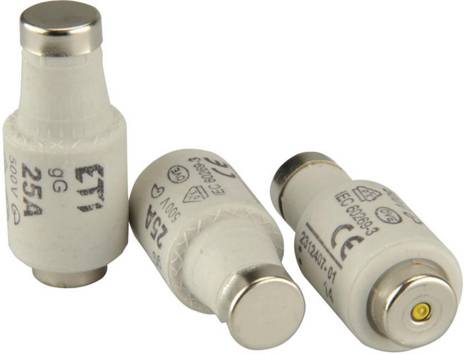

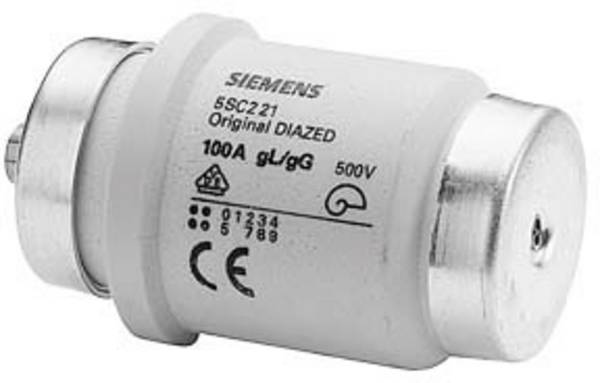

 Siemens Dig.Industr. Diazed-Schraubkappe 5SH112One4Business Solutions GmbH 0,99 € zzgl. MwSt. 33 Stück auf Lager Sofort-Lieferung Fr., 11. Sep. | 500 V/AC | DII | 25 A | - | - | |||
 Hager Sicherung LE1850 3250614124082FEGA & Schmitt Elektrogroßhandel GmbH 0,84 € zzgl. MwSt. 1720 Stück auf Lager Sofort-Lieferung Fr., 11. Sep. | 400 V | D02 | 50 A | - | - | |||
 Abb. ähnlich zzgl. MwSt. 56 Stück auf Lager Sofort-Lieferung Fr., 11. Sep. | 500 V | DII | 10 A | - | - | |||
 Abb. ähnlich zzgl. MwSt. Lieferung Do., 17. Sep. | 690 V/AC | DIII | 63 A | - | 3 | |||
4,80 € zzgl. MwSt. 62 Sets auf Lager Sofort-Lieferung Fr., 11. Sep. | 400 V | D01 | 10 A | - | - | |||
 Abb. ähnlich 30,24 € zzgl. MwSt. 7 Sets auf Lager Sofort-Lieferung Fr., 11. Sep. | 500 V/AC | DIV | 80 A | - | - | |||

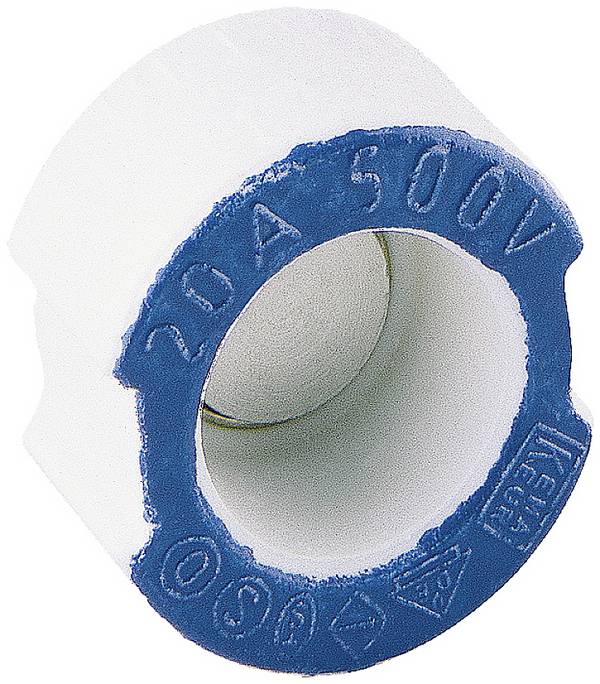

 Abb. ähnlich Siemens 5SH315 Passschraube Sicherungsgröße = DII 20 A 25 St.Conrad Electronic -10% 17,64 € 15,96 € zzgl. MwSt. 1 Set auf Lager Sofort-Lieferung Fr., 11. Sep. | - | DII | 20 A | - | - | |||
 Abb. ähnlich Siemens 5SA251 Sicherungseinsatz Sicherungsgröße = NDZ 10 A 500 V/AC 10 St.One4Business Solutions GmbH 2,33 € zzgl. MwSt. 22 Sets auf Lager Sofort-Lieferung Fr., 11. Sep. | 500 V/AC | NDZ | 10 A | Träge -T- | - | |||
15,26 € zzgl. MwSt. 182 Stück auf Lager Lieferung Mo., 14. Sep. | - | - | - | - | - | |||

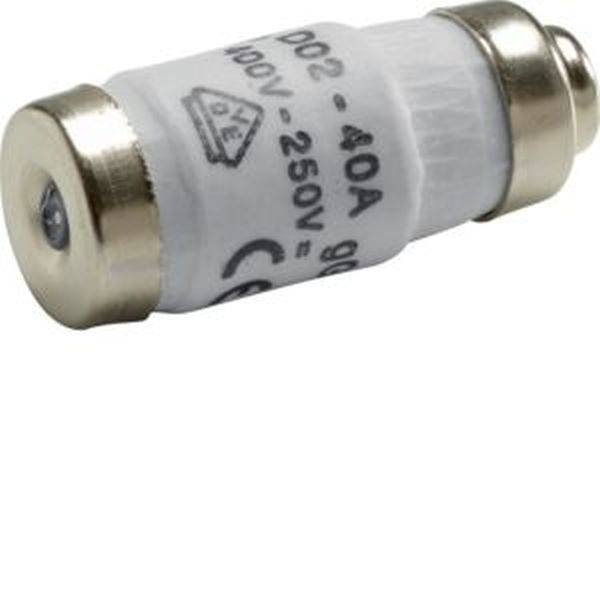

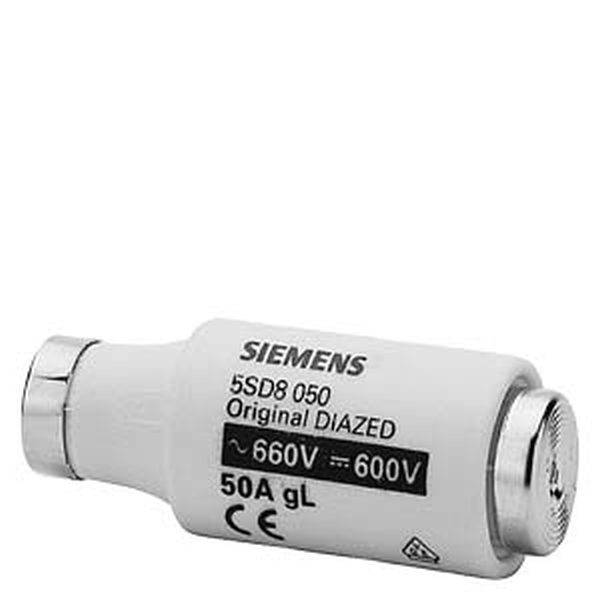

 Hager D0-Sicherungseinsatz LE1840Hermann Müller Elektrogrosshandel GmbH 0,66 € zzgl. MwSt. 52 Stück auf Lager Sofort-Lieferung Fr., 11. Sep. | 400 V | D02 | 40 A | - | - | |||
 Abb. ähnlich -27% 12,60 € 9,24 € zzgl. MwSt. 6 Stück auf Lager Sofort-Lieferung Fr., 11. Sep. | 750 V/AC | DIII | 4 A | Flink -F- | - | |||
 Siemens M DIAZED-Abdeckring 5SH3401 Isolierstoff DII/E27MultiTech Trading GmbH 3,75 € zzgl. MwSt. 100 Stück auf Lager Lieferung Do., 24. Sep. | - | DII | - | - | 1 | |||
 Abb. ähnlich Siemens 5SH312 Passschraube Sicherungsgröße = DII 6 A 25 St.Conrad Electronic 13,44 € zzgl. MwSt. Lieferung Do., 17. Sep. | - | DII | 6 A | - | - | |||
 5 Stk. Siemens Dig.Industr. Diazed-SicherungseinsElektro4000.de zzgl. MwSt. 25 Sets auf Lager Lieferung Mo., 2. Nov. | 750 V/AC | DIII | 4 A | Flink -F- | - | |||
 zzgl. MwSt. Bald verfügbar | 500 V | DII | 25 A | - | 3 | |||
 DIAZED-Sicherungseinsatz 690V für Kabel- und Leitungsschutz Betriebsklasse gG Größe DIII, E33, 35AFEGA & Schmitt Elektrogroßhandel GmbH 23,99 € zzgl. MwSt. 50 Stück auf Lager Lieferung Do., 22. Okt. Min: 5Vielfache: 5 | 690 V/AC | DIII | 35 A | - | - | |||
 Abb. ähnlich -12% 21,84 € 19,32 € zzgl. MwSt. 3 Sets auf Lager Sofort-Lieferung Fr., 11. Sep. | 500 V/AC | NDZ | 4 A | Träge -T- | - | |||
 D-Pass-Schraube 5SH316 DII/E27, 25AJosef Wallraff GmbH & Co KG Elektro Groß- und Einzelhandel 0,68 € zzgl. MwSt. 30 Stück auf Lager Sofort-Lieferung Fr., 11. Sep. | - | DII | 25 A | - | - | |||
 Abb. ähnlich zzgl. MwSt. Lieferung Do., 17. Sep. | 690 V/AC | DIII | 63 A | - | 3 | |||
 DIAZED-Sicherungseinsatz 690V für Kabel- und Leitungsschutz Betriebsklasse gG Größe DIII, E33, 50AFEGA & Schmitt Elektrogroßhandel GmbH 32,56 € zzgl. MwSt. 50 Stück auf Lager Lieferung Do., 15. Okt. Min: 5Vielfache: 5 | 690 V/AC | DIII | 50 A | - | - | |||
 DIAZED-Sicherungseinsatz 750V Gleichstrom-Bahnanlagenschutz Charakteristik flink Größe DIII, E33, 2AFEGA & Schmitt Elektrogroßhandel GmbH 12,26 € zzgl. MwSt. 50 Stück auf Lager Lieferung Do., 15. Okt. Min: 5Vielfache: 5 | 750 V/AC | DIII | 2 A | Flink -F- | - | |||
 Abb. ähnlich -14% zzgl. MwSt. 66 Stück auf Lager Sofort-Lieferung Fr., 11. Sep. | 500 V | DIII | 63 A | - | - | |||
 DIAZED-Sicherungseinsatz 690V für Kabel- und Leitungsschutz Betriebsklasse gG Größe DIII, E33, 4AFEGA & Schmitt Elektrogroßhandel GmbH 16,08 € zzgl. MwSt. 50 Stück auf Lager Lieferung Do., 15. Okt. Min: 5Vielfache: 5 | 690 V/AC | DIII | 4 A | - | - | |||

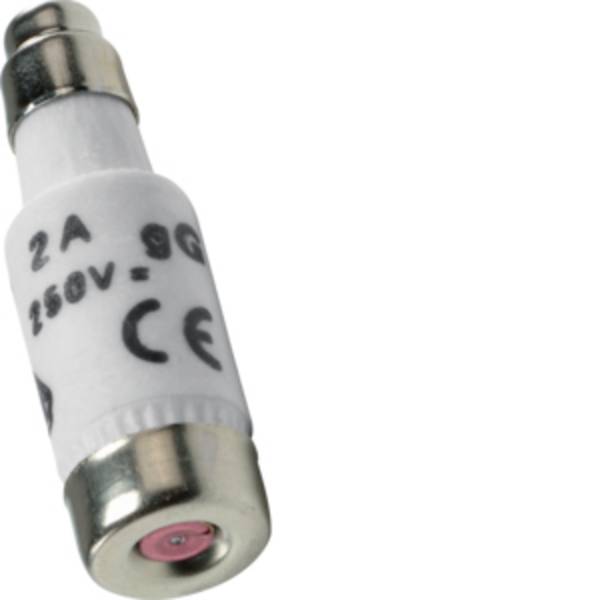

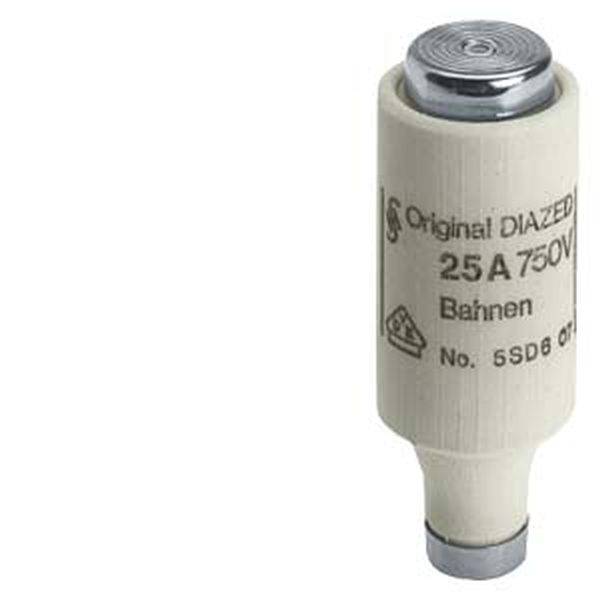

 Hager Sicherung mit Melder DII LE1402FEGA & Schmitt Elektrogroßhandel GmbH 0,56 € zzgl. MwSt. 10 Stück auf Lager Lieferung Do., 8. Okt. | 400 V | D01 | 2 A | - | - | |||
 DIAZED-Sicherungseinsatz 750V Gleichstrom-Bahnanlagenschutz Charakteristik flink Größe DIII, E33, 35AFEGA & Schmitt Elektrogroßhandel GmbH 17,29 € zzgl. MwSt. 50 Stück auf Lager Lieferung Do., 15. Okt. Min: 5Vielfache: 5 | 750 V/AC | DIII | 35 A | Flink -F- | - | |||

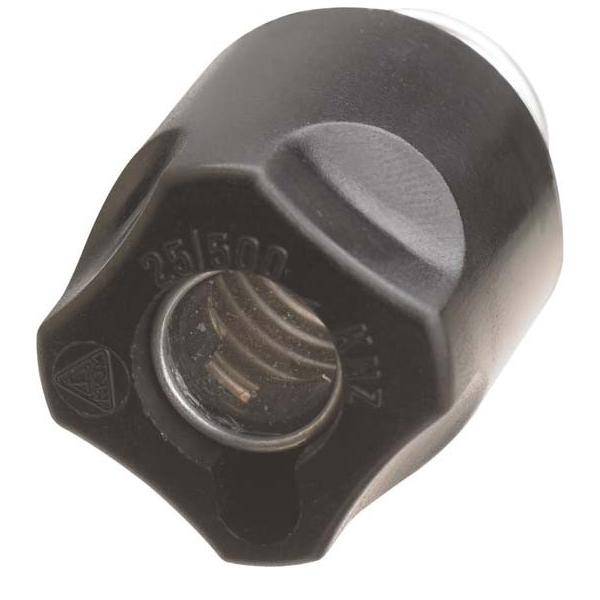

 Siemens Dig.Industr. D-Schraubkappe 5SH1112Elektro4000.de zzgl. MwSt. 3 Stück auf Lager Sofort-Lieferung Fr., 11. Sep. | 500 V/AC | NDZ | 25 A | - | - | |||

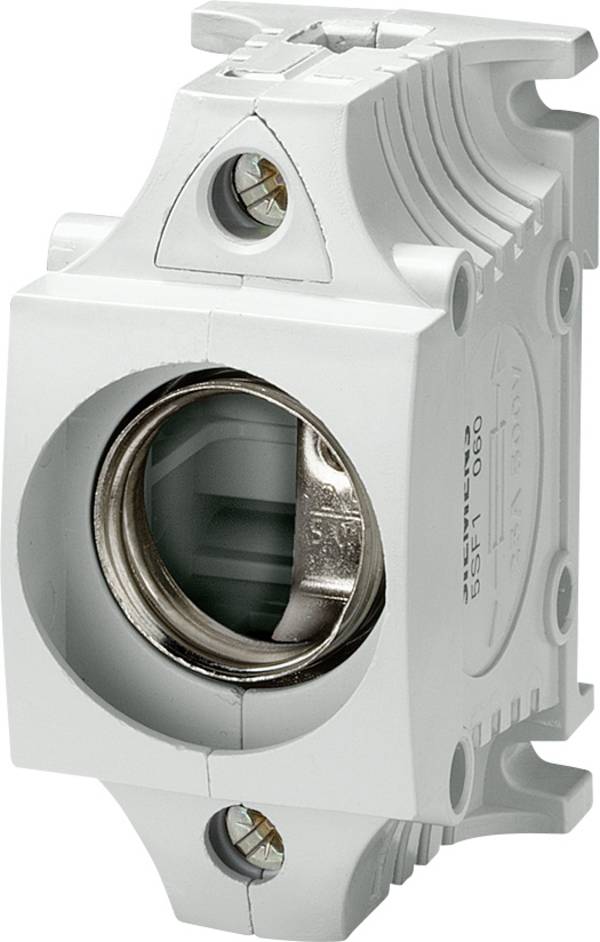

 Siemens 5SF1260 Diazed-Sicherungssockel Sicherungsgröße = DIII 63 A 500 V/AC 3 St.Hermann Müller Elektrogrosshandel GmbH 11,03 € zzgl. MwSt. 1 Set auf Lager Sofort-Lieferung Fr., 11. Sep. | 500 V/AC | DIII | 63 A | - | 1 | |||

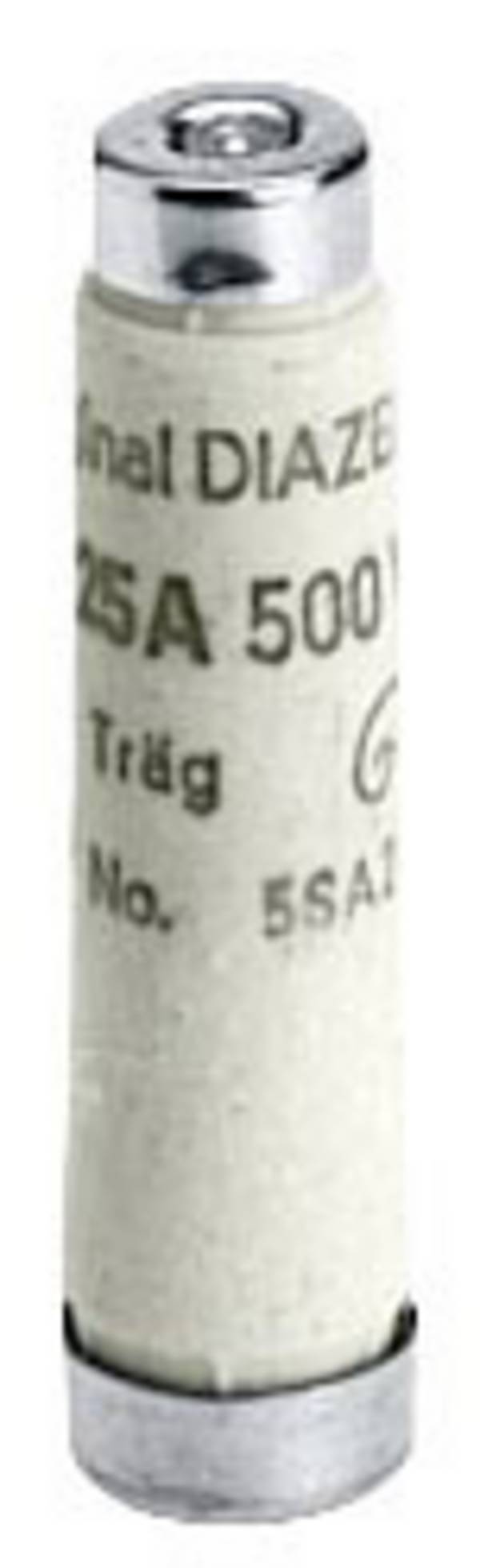

 Abb. ähnlich Siemens 5SA231 Sicherungseinsatz Sicherungsgröße = NDZ 6 A 500 V/AC 10 St.One4Business Solutions GmbH 2,33 € zzgl. MwSt. 37 Sets auf Lager Sofort-Lieferung Fr., 11. Sep. | 500 V/AC | NDZ | 6 A | Träge -T- | - | |||
 zzgl. MwSt. 4 Stück auf Lager Sofort-Lieferung Fr., 11. Sep. | - | - | - | - | - | |||
14,76 € zzgl. MwSt. 548 Stück auf Lager Lieferung Mo., 14. Sep. | - | - | - | - | - | |||
 Abb. ähnlich zzgl. MwSt. Lieferung Do., 17. Sep. | 750 V/AC | DIII | 10 A | Flink -F- | - | |||
 Abb. ähnlich zzgl. MwSt. Lieferung Do., 17. Sep. | 750 V/AC | DIII | 63 A | - | - | |||

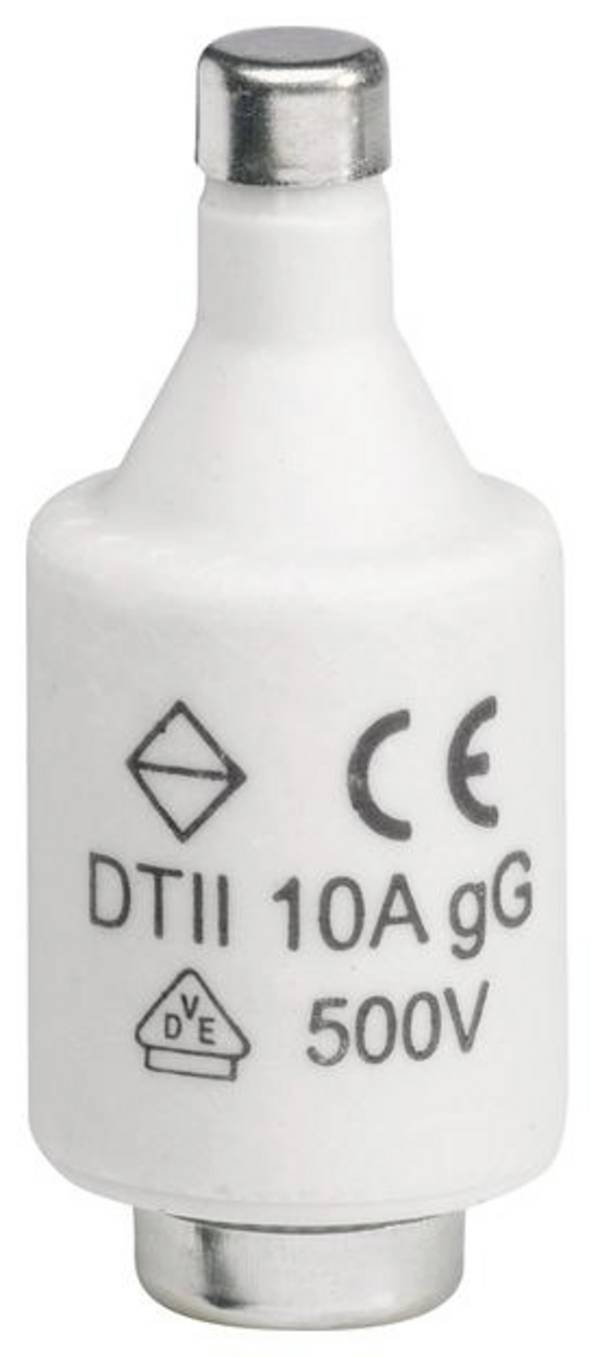

 5x HAGER Sicherungseinsatz LE2710cetra IT Europe GmbH 11,30 € zzgl. MwSt. 6 Sets auf Lager Sofort-Lieferung Fr., 11. Sep. Min: 5 | 500 V | DII | 10 A | Träge -T- | - | |||
Ratgeber
Sie finden sich in nahezu jedem Sicherungskasten: Schmelzsicherungen. Zu dritt nehmen sie in der Regel die oberste Reihe ein, gefolgt von üblichen, per Hand wiedereinschaltbaren Leitungsschutzschaltern. Zu den gängigen Typen gehören sogenannte Diazed-Sicherungen.
Woher die Bezeichnung kommt, wie diese Sicherungen funktionieren und welche Typen es gibt, lesen Sie in unserem Ratgeber.
Diazed – oft auch DIAZED geschrieben – ist eine Abkürzung für DIAmetral abgestuftes Zweiteiliges EDisongewinde. Im Deutschen wird der Begriff Diasett (mit weichem S) oder auch Diazett ausgesprochen.
Diametral abgestuft heißt nicht anderes, als dass sich die beiden Enden der Sicherung im Durchmesser unterscheiden. Das verhindert ein verkehrtes Einsetzen.
Zweiteilig steht für die eigentliche Sicherung, den Schmelzeinsatz, sowie eine Schraubkappe mit kleinem Sichtfenster.
Edisongewinde sind die in der Beleuchtungstechnik üblichen Schraubgewinde von Leuchtmitteln, die bekanntesten sind E27 und E14. Das E leitet sich hier ebenfalls von Edison ab, dem Erfinder, der die elektrische Glühlampe weltweit populär machte.
Diazed-Sicherungen gehören zu den D-Typ-Sicherungseinsätzen. Sie sind in fünf verschiedenen Gehäusegrößen mit Nennwerten von 2 Ampere bis 200 Ampere erhältlich.
Die Bezeichnung einer Größe besteht aus dem Buchstaben D und einer römischen Zahl. D-Sicherungen von 2 Ampere bis zu 60 Ampere gehören zur Gruppe DII, die Schraubkappe enthält ein E27-Gewinde. Für die Nennstromstärken 35 Ampere bis 60 Ampere sind Diazed-Sicherungseinsätze der Größe DIII mit E33-Gewinde vorgesehen (siehe Tabelle).
Aufgliederung der Einzelteile eines Diazed-Sicherungssystems
- Fassung
- Berührungsschutz
- Passschraube
- Schmelzeinsatz
- Schraubkappe
Diazed-Sicherung
Diazed-Schmelzsicherung der Baugröße DII mit E27-Sockel
Neozed-Sicherung
Neozid-Sicherung der Baugröße DO2 für einen Nennstrom von 35 A
Absicherungen der Baugröße DII und ND sind für Nennströme bis 25 A verfügbar, für größere Nennströme bis 63 A passt die Baugröße DIII, der individuelle Wert wird dabei von der in der Fassung eingebauten Passschraube vorgegeben. Zur Kennzeichnung der jeweiligen Nennströme sind der Kennmelder der Patrone sowie die Passschraube farblich gekennzeichnet.
Die folgende Tabelle zeigt die Zuordnung der Farben zu den Nennströmen (für ND, DII und DIII):
| Nennstromstärke Schmelzeinsatz in A | Maximale Nennstromstärke der Fassung in A | Farbe des Kernmelders bzw. der Passschraube | Gewinde der Schraubkappe |
|---|---|---|---|
| 2 | 25 | Rosa | E16 (ND), E27 (DII) |
| 4 | 25 | Braun | E16 (ND), E27 (DII) |
| 6 | 25 | Grün | E16 (ND), E27 (DII) |
| 10 | 25 | Rot | E16 (ND), E27 (DII) |
| 16 | 25 | Grau | E16 (ND), E27 (DII) |
| 20 | 25 | Blau | E16 (ND), E27 (DII) |
| 25 | 25 | Gelb | E16 (ND), E27 (DII) |
| 35 | 63 | Schwarz | E33 (DIII) |
| 50 | 63 | Weiß | E33 (DIII) |
| 60 | 63 | Kupfer | E33 (DIII) |
Eine wichtige Rolle spielt das Strom-Zeit-Verhalten des Schmelzeinsatzes. Es handelt sich dabei um die thermische Trägheit des Schmelzdrahts. Reagiert die Sicherung aufgrund einer Stromspitze zu schnell, könnten vor allem induktive Lasten wie Motoren oder Transformatoren mit ihren hohen Einschaltströmen gar nicht erst ihren Betrieb aufnehmen. Für Diazed-Sicherungen gibt es daher verschiedene Funktions- und Betriebsklassen.
Am häufigsten anzutreffen ist die Betriebsklasse gG – früher gL – für den Ganzbereichs- und Leitungsschutz, zu finden in der normalen Elektroinstallation. Halbleiter lassen sich mit der Klasse gR schützen, Transformatoren mit der Klasse gTr. Eine Sicherung der Klasse gG löst beispielsweise innerhalb von 2 bis 5 Sekunden beim fünffachen Nennstrom und innerhalb von 0,1 und 0,2 Sekunden beim zehnfachen Nennstrom aus.
ND- beziehungsweise Neozed-Sicherungen ähneln dem DII-Typ, besitzen aber einen kleineren, zylindrischen Körper. Sie sind in drei verschiedenen Größen mit Nennwerten von 2 Ampere bis zu 100 Ampere erhältlich.
Schematischer Aufbau einer Diazed-Sicherung im Querschnitt
- Fassung
- Schraubkappe
- Schmelzleiter mit farbigem Kennmelder
- Sicherungseinsatz
- Passelement
- Stromleitung vom Stromnetz
- Stromleitung zum Verbraucher
Diazed-Sicherungen sind nach DIN EN 60269-1 und VDE 0636-1 genormt. Das System (siehe Abbildung) besteht aus dem Schmelzeinsatz mit dem Schmelzdraht, einer Fassung, einer Schraubkappe, einem Berührungsschutz und der Passschraube. Diese Schraube hat eine sehr wichtige Funktion: Sie verhindert das Einschrauben eines Schmelzeinsatzes mit einem höheren als dem vorgesehenen Nennstrom.
Zur Erklärung: Der Durchmesser der vorderen Metallkappe unterscheidet sich je nach dem maximalen Nennstrom, für den die Sicherung ausgelegt ist. Das heißt, je niedriger der Nennstrom, desto geringer der Durchmesser. Für jeden Durchmesser steht eine Passschraube mit passendem Lochdurchmesser zur Verfügung. Damit ist sichergestellt, dass nur Sicherungen zum Einsatz kommen, die den vorgeschriebenen maximalen Nennstrom nicht überschreiten.
Passschrauben lassen sich nur mit einem speziellen Werkzeug in die Fassung einsetzen und dürfen nur von autorisiertem Personal gewechselt werden!
Diazed-Sicherungseinsätze sind für die Verwendung in der Verteilerschrank-Technik, Schaltschränken, Zählertafeln oder Unterverteilungen gedacht. Hauptanwendung ist der Schutz von Stromkreisen bis zu 500 Volt Wechselstrom in Wohn- und Geschäftsgebäuden. Für Drehstrom-Installationen gibt es Fassungen in Dreiergruppen.
Die Schraubkappe besitzt ein kleines Glasfenster in der Mitte, durch das zu erkennen ist, ob der farbige Kennmelder herausgefallen ist. Dieser Melder ist ein kleiner federbelasteten Knopf, der vom Schmelzdraht gehalten wird. Bei zu hoher Strombelastung reißt der Draht durch die sich entwickelnde Wärme, und der Kennmelder wird von der Feder herausgeschleudert. Ein fehlender oder verschobener Kennmelder zeigt also eine durchgebrannte Sicherung an.
Die einzelnen Elemente des Sicherungssystems bestehen entweder aus Porzellan oder einem hitzebeständigen und schwer entflammbaren Kunststoff.
Passschraubeinsatz für eine Diazed-Sicherung der Baugröße DIII
