Gleitlager: Reibungsarme Lösungen für vielfältige Anwendungen

Gleitlager zählen zu den grundlegenden Maschinenelementen und ermöglichen reibungsarme Bewegungen zwischen rotierenden und feststehenden Bauteilen. Ob in Maschinen, Fahrzeugen oder Haushaltsgeräten – diese bewährten Lager sorgen für zuverlässige Funktion und lange Lebensdauer beweglicher Komponenten. Mit ihrer kompakten Bauform und den vielfältigen Einsatzmöglichkeiten sind Gleitlager aus der modernen Technik nicht wegzudenken.

Die Auswahl an Gleitlagern umfasst verschiedene Bauformen für unterschiedliche Anforderungen. Eine Gleitlagerbuchse eignet sich für radiale Lasten, während ein Flanschgleitlager zusätzlich axiale Kräfte aufnimmt. Die Bohrbuchse findet in der Fertigungstechnik Verwendung, und ein Hochtemperatur Gleitlager bewährt sich unter extremen thermischen Bedingungen. Die Werkstoffe reichen von Metall über Kunststoff bis zu speziellen Verbundmaterialien.

Dieser Ratgeber erklärt Ihnen, was Gleitlager sind und wie sie funktionieren. Sie erfahren, welche Arten von Gleitlagern es gibt, worin sie sich von Kugellagern unterscheiden und worauf Sie beim Gleitlager kaufen achten sollten. Mit dem richtigen Gleitlager optimieren Sie die Funktion Ihrer Anwendung nachhaltig.

Wichtig: Achten Sie bei der Auswahl auf die korrekte Dimensionierung. Wellendurchmesser und Belastung müssen exakt zum Gleitlager passen. Falsche Maße führen zu erhöhtem Verschleiß und vorzeitigem Ausfall des Lagers.

Was versteht man unter einem Gleitlager?

Ein Gleitlager ist ein Maschinenelement, bei dem sich zwei Oberflächen direkt aufeinander bewegen. Im Gegensatz zu Wälzlagern mit Kugeln oder Rollen entsteht hier eine Gleitpaarung zwischen Welle und Lagerbuchse. Ein Schmierstoff oder eine selbstschmierende Oberfläche reduziert die Reibung und verhindert direkten Kontakt der Werkstoffe.

Grundlegende Merkmale von Gleitlagern:

• Direkte Gleitpaarung: Die Welle gleitet unmittelbar auf der Lageroberfläche, getrennt durch einen dünnen Schmierfilm oder eine selbstschmierende Schicht.
• Einfacher Aufbau: Gleitlager bestehen oft nur aus einer einzigen Komponente wie einer Gleitlagerbuchse oder Lagerbuchsen ohne bewegliche Teile.
• Kompakte Bauform: Der geringe Platzbedarf ermöglicht den Einsatz in beengten Einbausituationen, wo Wälzlager nicht passen würden.
• Vielfältige Werkstoffe: Je nach Einsatzgebiet kommen Bronze, Messing, Kunststoff, Sintermaterialien oder Verbundwerkstoffe zum Einsatz.

Die Funktion von Gleitlagern basiert auf dem Prinzip der Reibungsminimierung. Bei ausreichender Schmierung bildet sich ein tragender Schmierfilm, der die Oberflächen vollständig trennt. Diese hydrodynamische Schmierung ermöglicht nahezu verschleißfreien Betrieb über lange Zeiträume. Im Maschinenbau zählen Gleitlager daher zu den meistverwendeten Lagerelementen überhaupt.

Gleitlagerbuchsen und Lagerbuchsen

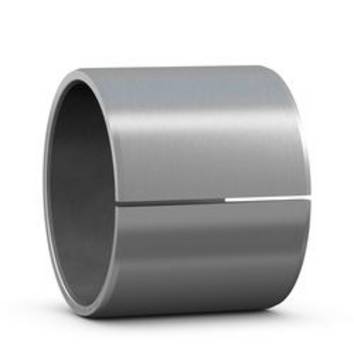

Die Gleitlagerbuchse ist die klassische Bauform für radiale Lasten. Diese zylindrischen Buchsen werden in eine Bohrung eingepresst und nehmen die Welle auf. Lagerbuchsen aus Bronze oder Sintermaterial bieten gute Gleiteigenschaften und hohe Tragfähigkeit. Kunststoff-Buchsen eignen sich für leichtere Anwendungen und korrosive Umgebungen.

Flanschgleitlager und Gleitlager Flansch

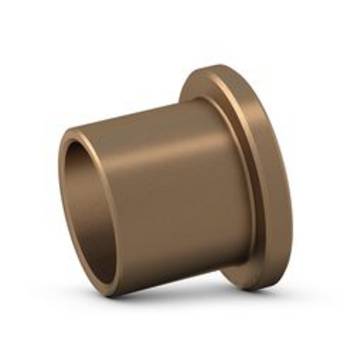

Ein Gleitlager Flansch verfügt über einen seitlichen Bund, der zusätzlich axiale Kräfte aufnimmt. Das Flanschgleitlager kombiniert so die Funktion von Radial- und Axiallager in einem Bauteil. Diese Bauform eignet sich besonders für Anwendungen mit kombinierten Belastungen und vereinfacht die Montage erheblich.

Hochtemperatur Gleitlager

Für extreme thermische Bedingungen sind spezielle Hochtemperatur Gleitlager erforderlich. Diese verwenden Werkstoffe mit hoher Wärmeleitfähigkeit und Temperaturbeständigkeit wie Spezialbronzen, Graphit oder keramische Materialien. Der Einsatz reicht von Backöfen bis zu Industrieöfen und Motorenkomponenten.

Schmierfreie Gleitlager

Schmierfreie Gleitlager benötigen keine externe Schmierung und arbeiten wartungsfrei. Eingebettete Festschmierstoffe oder selbstschmierende Kunststoffe wie PTFE sorgen für niedrige Reibung. Diese Art eignet sich ideal für Anwendungen in der Lebensmittelindustrie oder Medizintechnik, wo Schmierstoffe unerwünscht sind.

Gleitlager sind die bessere Wahl, wenn kompakte Bauform, geräuscharmer Lauf oder niedrige Kosten im Vordergrund stehen. Sie vertragen Stoßbelastungen besser und eignen sich für oszillierende Bewegungen. Bei Anwendungen mit niedrigen bis mittleren Drehzahlen bieten sie oft die wirtschaftlichere Lösung. Auch bei beengten Platzverhältnissen spielen Gleitlager ihre Stärken aus.

Kugellager oder Kegelrollenlager empfehlen sich hingegen bei hohen Drehzahlen und wenn präzise Wellenführung erforderlich ist. Die Rollreibung ermöglicht geringere Verluste bei schnellen Rotationen. Für hochpräzise Anwendungen im Maschinenbau bleiben Wälzlager oft die erste Wahl. Die Entscheidung sollte stets anwendungsspezifisch getroffen werden.

Welche Vorteile haben Gleitlager?

Gleitlager bieten zahlreiche Vorteile, die sie für viele Anwendungen zur optimalen Wahl machen. Die richtige Auswahl verlängert die Lebensdauer und senkt die Betriebskosten.

Wesentliche Vorteile von Gleitlagern:

• Geräuscharmer Lauf: Ohne rollende Elemente arbeiten Gleitlager nahezu lautlos und eignen sich für geräuschsensible Anwendungen.
• Kompakte Bauform: Der geringe Platzbedarf ermöglicht Konstruktionen, die mit Wälzlagern nicht realisierbar wären.
• Hohe Tragfähigkeit: Die große Kontaktfläche verteilt Lasten gleichmäßig und ermöglicht hohe Belastungen bei geringem Verschleiß.
• Stoßunempfindlichkeit: Gleitlager vertragen Stoßbelastungen und Vibrationen besser als Wälzlager mit ihren punktförmigen Kontakten.
• Günstige Herstellung: Einfache Geometrien und preiswerte Werkstoffe halten die Produktionskosten niedrig.
• Wartungsfreiheit: Schmierfreie Varianten benötigen keine Nachschmierung und reduzieren den Wartungsaufwand erheblich.

Langfristig zahlen sich diese Vorteile durch geringere Betriebskosten und längere Standzeiten aus. Besonders in Maschinen mit vielen Lagerstellen summieren sich die Einsparungen bei Wartung und Ersatzteilen deutlich. Die Investition in hochwertige Gleitlager amortisiert sich meist innerhalb kurzer Zeit.

Praxistipp: Für wartungsarme Anwendungen wählen Sie schmierfreie Gleitlager aus Kunststoff oder Verbundwerkstoffen. Diese benötigen keine zusätzliche Schmierung und bieten dennoch niedrigen Verschleiß über die gesamte Lebensdauer.

Im Sortiment finden Sie verschiedene Produkte für unterschiedliche Anforderungen. Neben Gleitlagern bieten auch Stehlager komplette Lagereinheiten für einfache Montage.

Achtung: Bei Hochtemperatur Gleitlager unbedingt auf geeignete Werkstoffe achten. Standard-Kunststoffe versagen bei hohen Temperaturen und können schmelzen oder sich verformen. Hier sind spezielle Materialien mit entsprechender Wärmeleitfähigkeit erforderlich.

Wie funktioniert ein Gleitlager im Detail?

Die Funktion eines Gleitlagers basiert auf dem Prinzip der Reibungsminimierung durch einen trennenden Schmierfilm oder selbstschmierende Oberflächen. Dieser Mechanismus ermöglicht verschleißarmen Betrieb über lange Zeiträume.

Bei geschmierten Gleitlagern bildet sich während der Rotation ein hydrodynamischer Schmierfilm. Die rotierende Welle zieht den Schmierstoff in den Lagerspalt und baut einen Druck auf, der die Oberflächen vollständig trennt. In diesem Zustand der Flüssigkeitsreibung findet praktisch kein Verschleiß statt und das Lager arbeitet nahezu verlustfrei. Die Gleitgeschwindigkeit und die richtige Menge an Schmierstoff sind entscheidend für die Ausbildung dieses tragenden Films.

Beim Anfahren und Stoppen durchläuft das Lager Phasen der Mischreibung, in denen teilweise direkter Kontakt besteht. Hier treten die höchsten Belastungen auf. Geeignete Werkstoffe und Oberflächenbehandlungen minimieren den Verschleiß in diesen kritischen Phasen.

Schmierfreie Gleitlager funktionieren anders: Eingelagerte Festschmierstoffe oder selbstschmierende Kunststoffe geben kontinuierlich minimale Mengen Schmiermittel ab. Diese Lager erreichen gute Gleiteigenschaften ohne externe Schmierung und eignen sich ideal für wartungsfreie Anwendungen.

Praxistipp: Bei geschmierten Gleitlagern regelmäßig die richtige Menge Schmierstoff nachfüllen. Zu wenig Schmierung führt zu erhöhtem Verschleiß und verkürzt die Lebensdauer, während zu viel Schmierstoff das Lager überhitzen kann.

FAQ – Häufig gestellte Fragen zu Gleitlagern

Wo werden Gleitlager eingesetzt?

Gleitlager finden in nahezu allen technischen Bereichen Verwendung. Typische Einsatzgebiete sind Maschinen und Anlagen, Fahrzeugtechnik, Haushaltsgeräte, Baumaschinen, Landwirtschaft und Lebensmittelindustrie. Überall dort, wo kompakte Bauform, geräuscharmer Lauf oder hohe Stoßbelastbarkeit gefragt sind, bieten Gleitlager die optimale Lösung. Auch in der Medizintechnik und Feinmechanik bewähren sich schmierfreie Varianten durch ihre Sauberkeit und Wartungsfreiheit.

Woran erkennt man ein verschlissenes Gleitlager?

Typische Anzeichen für Verschleiß sind erhöhtes Lagerspiel, ungewöhnliche Geräusche wie Quietschen oder Klopfen sowie ein spürbarer Temperaturanstieg im Betrieb. Vibrationen und unruhiger Lauf deuten ebenfalls auf Probleme hin. Bei einer Bohrbuchse lässt sich der Verschleiß durch Messen des Innendurchmessers feststellen. Sichtbare Riefen, Verfärbungen oder Materialabrieb an der Lauffläche bestätigen den Verdacht. Verschlissene Lager sollten zeitnah ersetzt werden, um Folgeschäden an Welle und Gehäuse zu vermeiden.

Wie oft müssen Gleitlager geschmiert werden?

Die Schmierintervalle hängen von der Art des Gleitlagers, dem Einsatz und der Belastung ab. Schmierfreie Gleitlager benötigen keine Nachschmierung und arbeiten über ihre gesamte Lebensdauer wartungsfrei. Bei geschmierten Lagern geben die Herstellerangaben Auskunft über empfohlene Intervalle und die richtige Schmierstoffmenge. Als Faustregel gilt: Höhere Belastungen und Gleitgeschwindigkeiten erfordern häufigere Schmierung. In staubigen oder feuchten Umgebungen verkürzen sich die Intervalle zusätzlich. Im Zweifelsfall lieber öfter nachschmieren, um vorzeitigen Verschleiß zu vermeiden.
