Kabelrinnen: Professionelle Kabelführungssysteme für sichere Leitungsverlegung

Kabelrinnen sind unverzichtbare Komponenten für die professionelle Verlegung von Kabeln und Leitungen in gewerblichen und industriellen Gebäuden. Sie bilden das Rückgrat moderner Elektroinstallationen und ermöglichen übersichtliche, sichere und normgerechte Kabelführung an Wand, Decke oder als freistehende Konstruktion. Durch ihre offene Bauweise bieten Kabelrinnen hervorragenden Zugang zu den verlegten Leitungen und ermöglichen flexible Erweiterungen der Infrastruktur.

Die Auswahl reicht von einfachen Kabelschienen über robuste Gitterrinnen bis zu komplexen Kabelbahn-Systemen. Während eine Kabelrinne aus Metall maximale Stabilität bietet, punkten verzinkte Ausführungen mit Korrosionsschutz. Gitterrinnen aus Edelstahl vereinen Langlebigkeit mit hygienischen Eigenschaften für Sonderbereiche.

Dieser Ratgeber zeigt Ihnen, welche Kabelrinnen verfügbar sind, wie Sie das passende System auswählen und worauf Sie bei der Montage achten sollten.

Wichtig: Kabelrinnen müssen die zu erwartende Kabellast sicher tragen können. Berücksichtigen Sie bei der Planung nicht nur das aktuelle Gewicht der Kabel, sondern auch zukünftige Erweiterungen. Überlastete Kabeltrassen können durchbiegen und Personen gefährden.

Was sind Kabelrinnen und wofür werden sie verwendet?

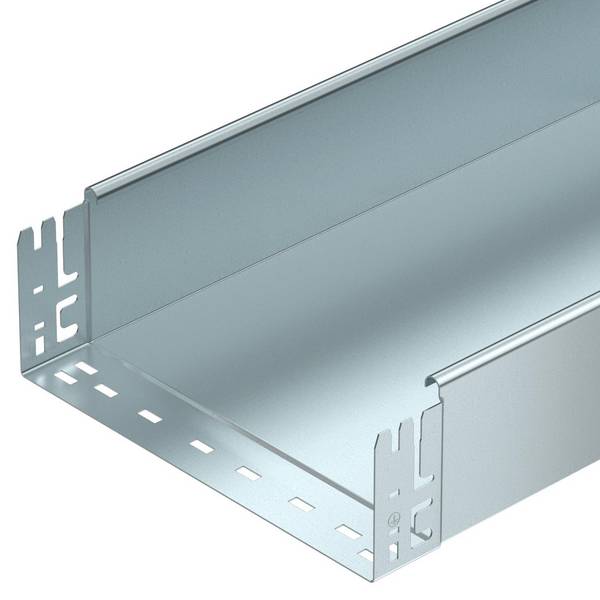

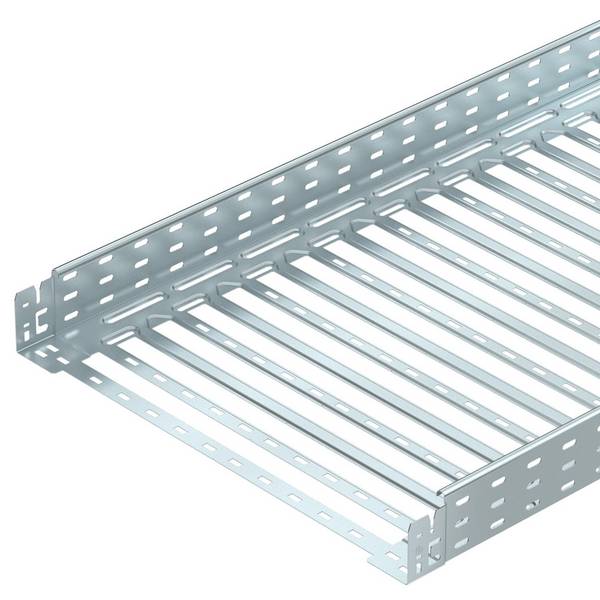

Kabelrinnen sind offene Tragkonstruktionen zur geordneten Führung von Kabeln und Leitungen. Im Gegensatz zu geschlossenen Kanälen besitzen sie durchbrochene Böden oder Seitenwände, die Luftzirkulation ermöglichen und Wärmeableitung unterstützen.

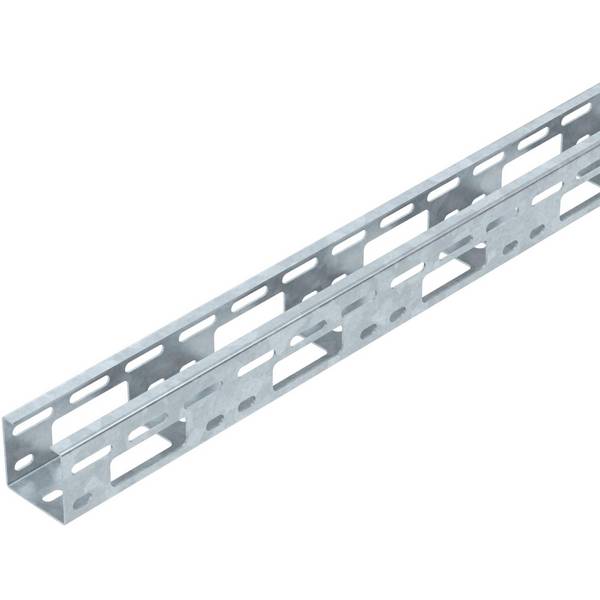

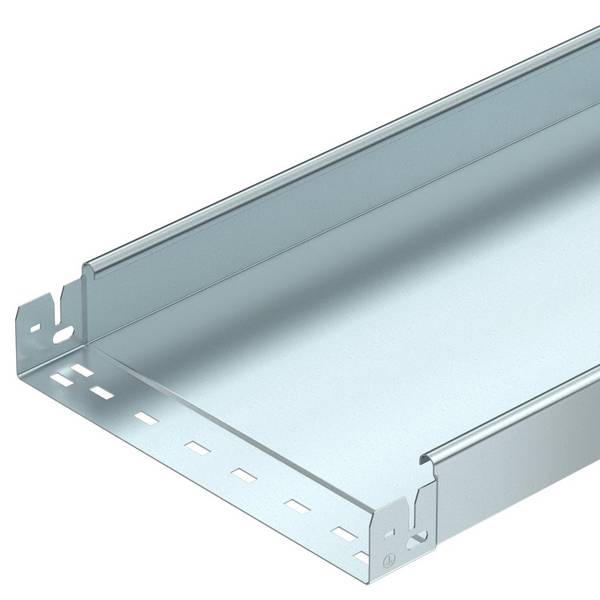

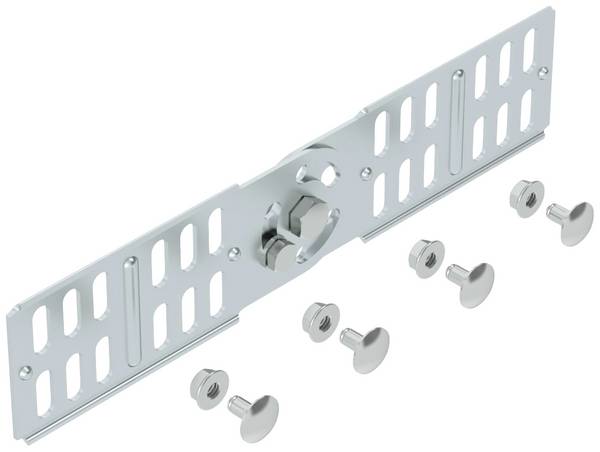

Eine Kabeltrasse aus Metall besteht typischerweise aus länglichen Elementen, die mit Verbindern zu beliebigen Längen zusammengefügt werden. Die offene Bauweise erlaubt einfaches Ein- und Auslegen von Kabeln ohne Demontage. Standardlängen von einem bis drei Metern lassen sich praktisch kombinieren.

Typische Einsatzbereiche:

• Industrieanlagen: Produktionshallen mit umfangreicher Maschinenverkabelung
• Bürogebäude: Datenverkabelung und Stromversorgung über abgehängte Decken
• Rechenzentren: Hohe Kabelmengen mit Anforderungen an Wärmeabfuhr
• Lagerhallen: Robuste Verlegung unter rauen Bedingungen

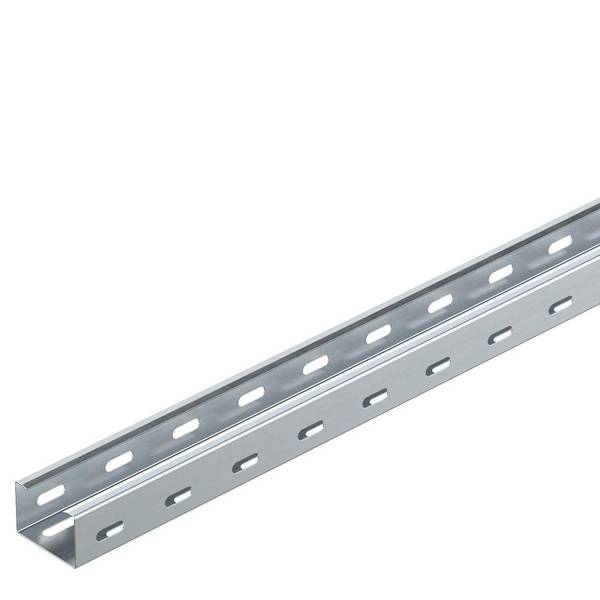

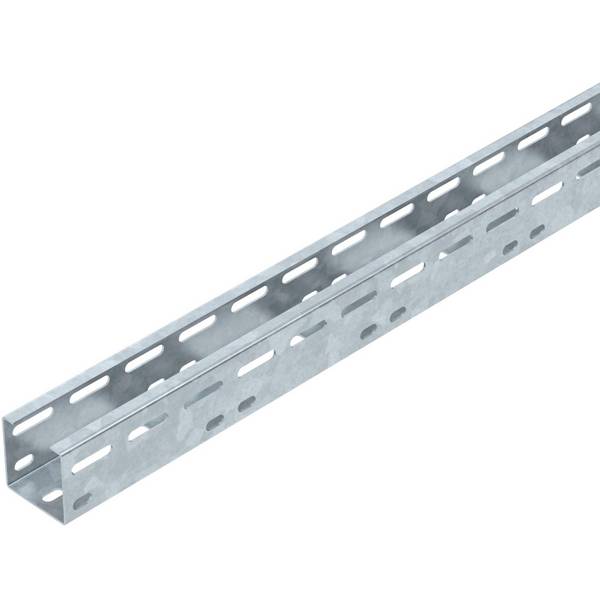

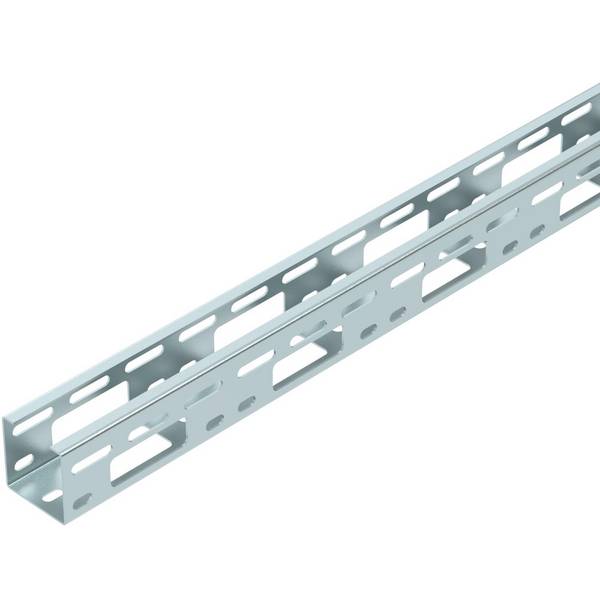

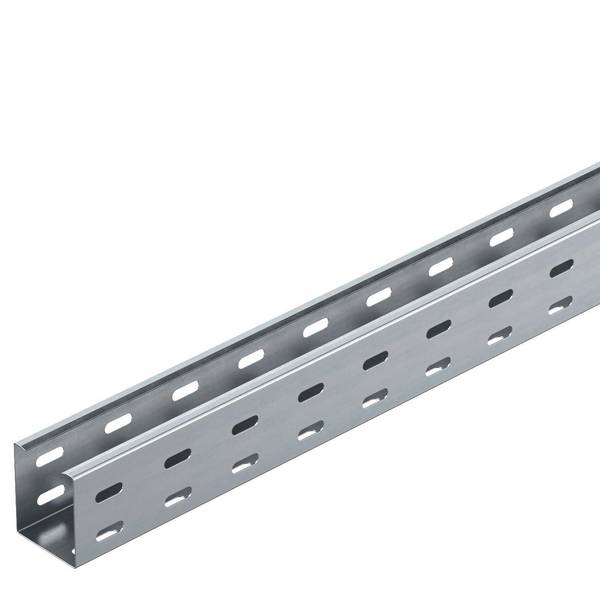

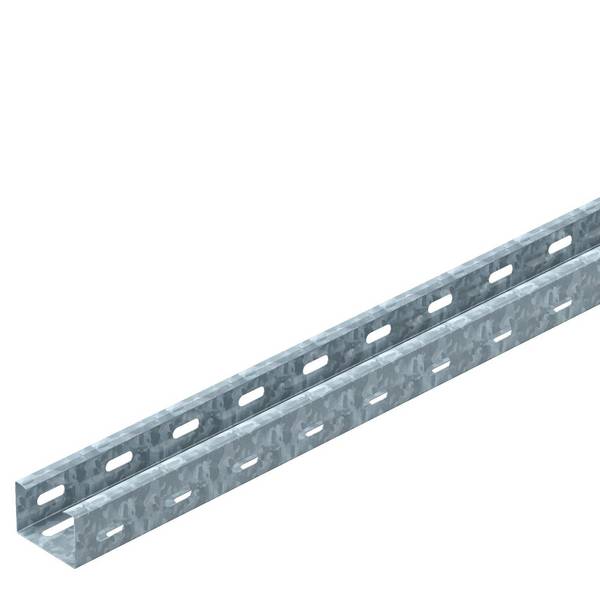

Die Breite der Kabelrinnen variiert von 50 mm für einzelne Leitungen bis über 600 mm für Hauptverteiltrassen. Die Höhe der Seitenwände reicht von 40 mm bis 150 mm.

Praxistipp: Planen Sie Kabelrinnen grundsätzlich eine Größe größer als aktuell erforderlich. Nachträgliche Erweiterungen lassen sich so ohne Austausch der Trasse realisieren.

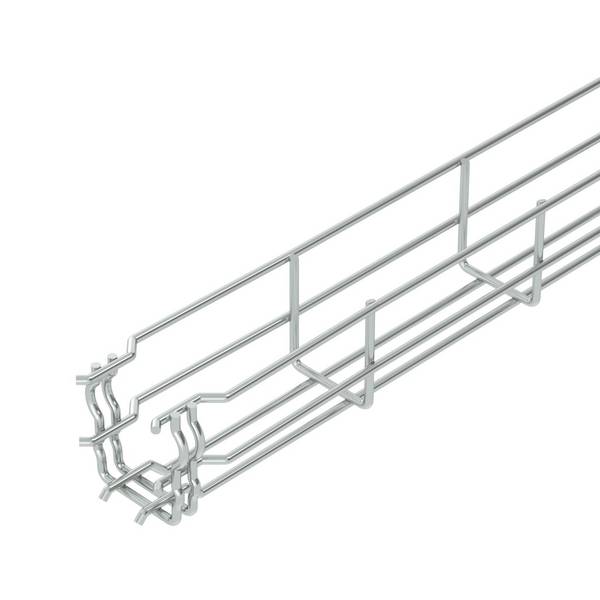

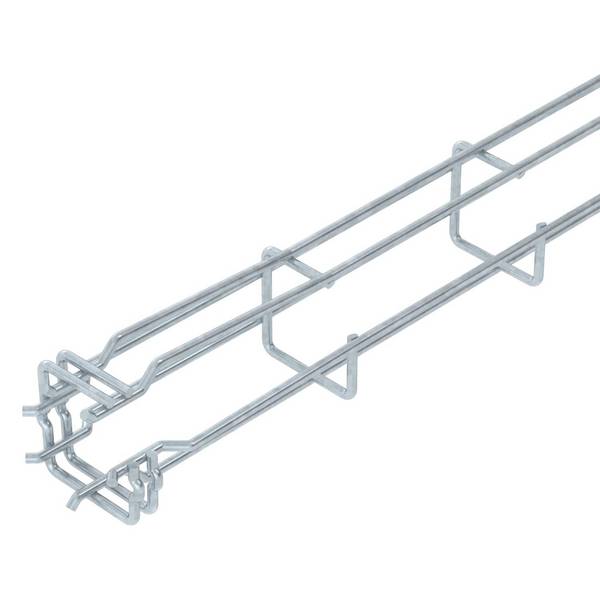

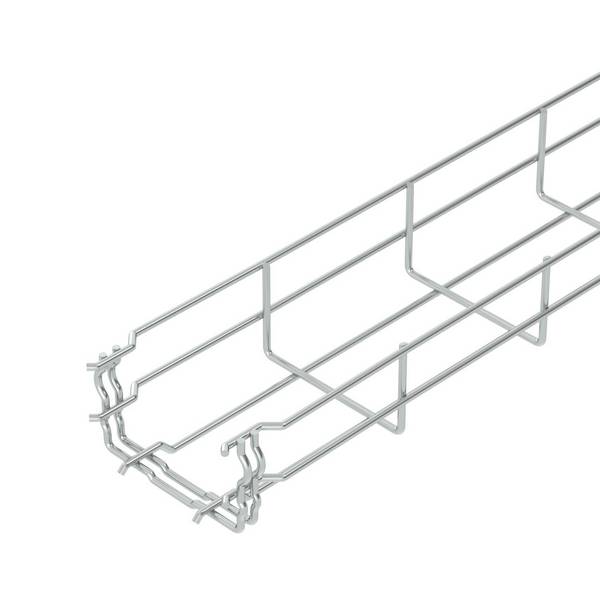

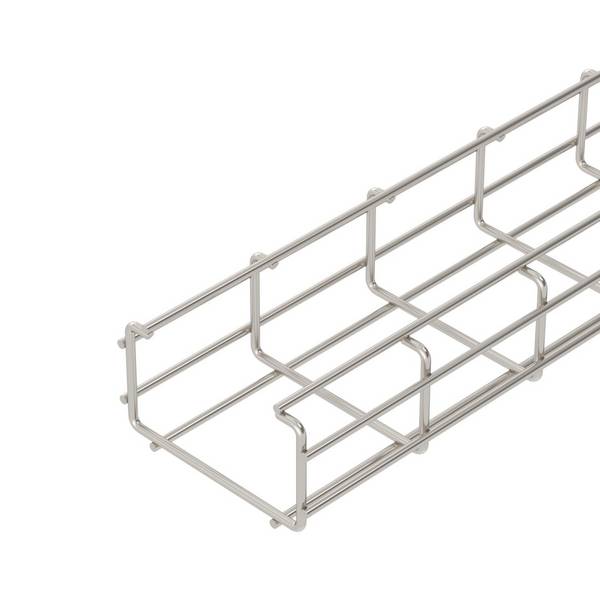

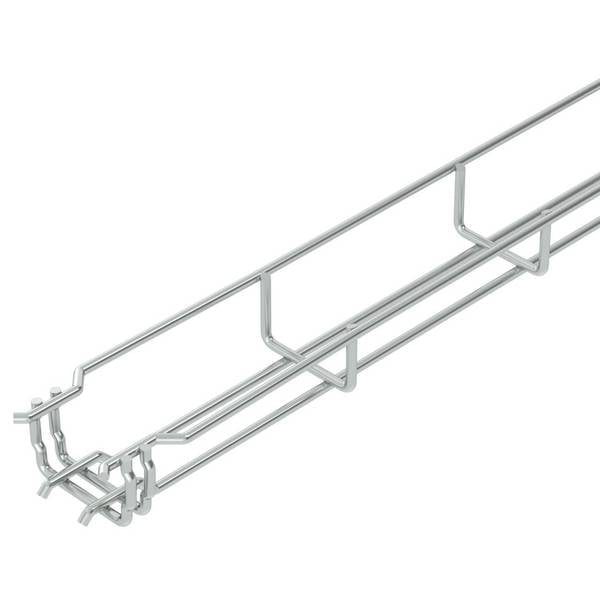

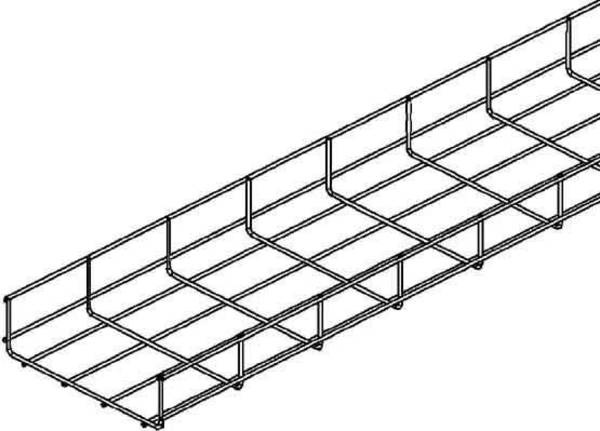

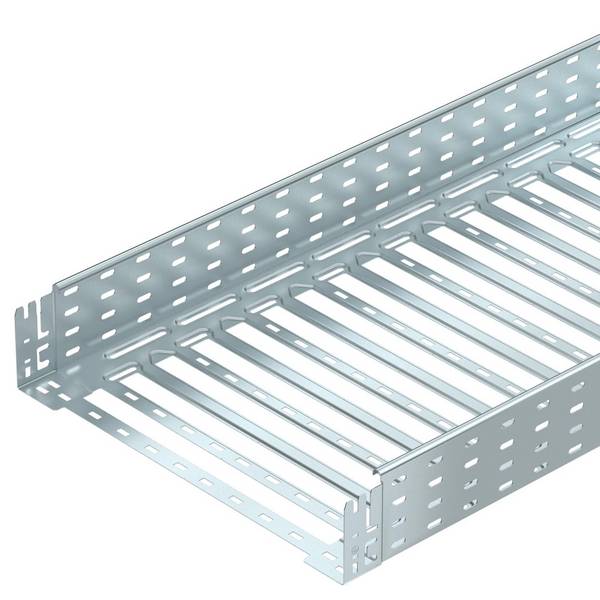

Gitterrinnen – Der Standard

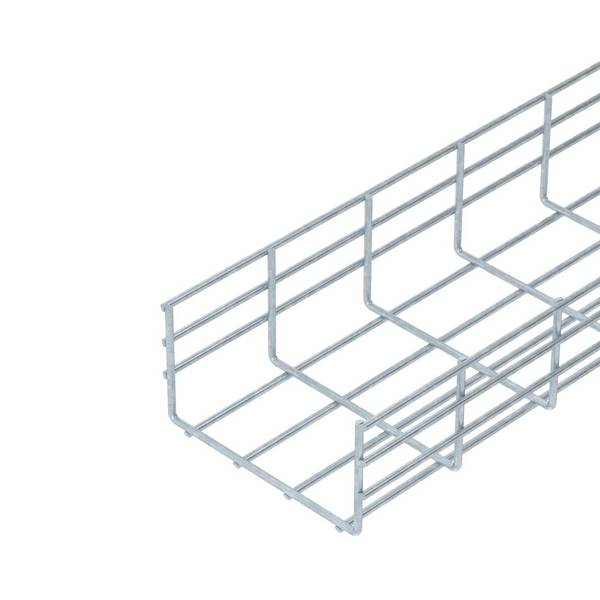

Gitterrinnen bestehen aus einem Drahtgitter oder gelochten Seitenteilen mit Querstegen als Boden. Diese Bauweise bietet maximale Luftzirkulation und verhindert Wärmestau. Eine Gitterrinne aus Edelstahl eignet sich besonders für korrosive Umgebungen oder hygienisch anspruchsvolle Bereiche. Die offene Struktur erleichtert die Verlegung erheblich.

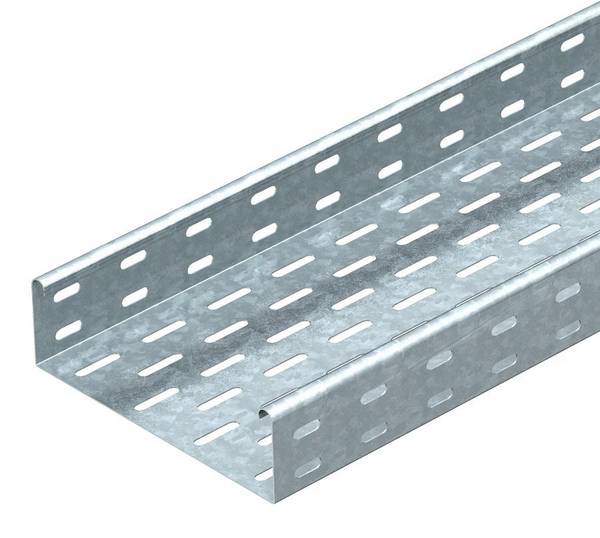

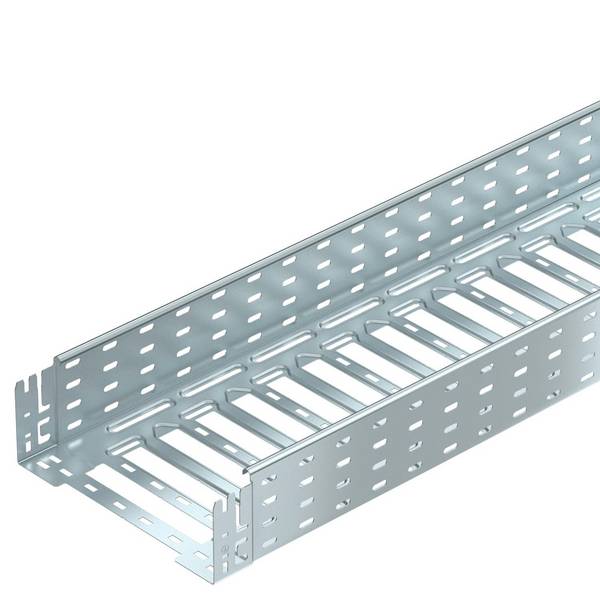

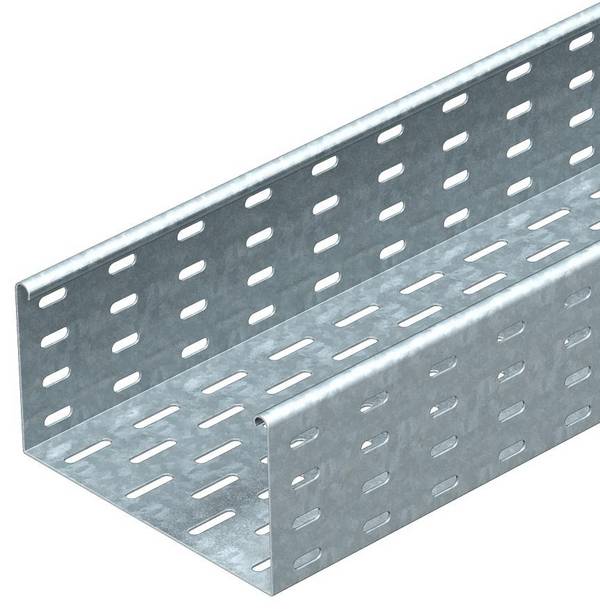

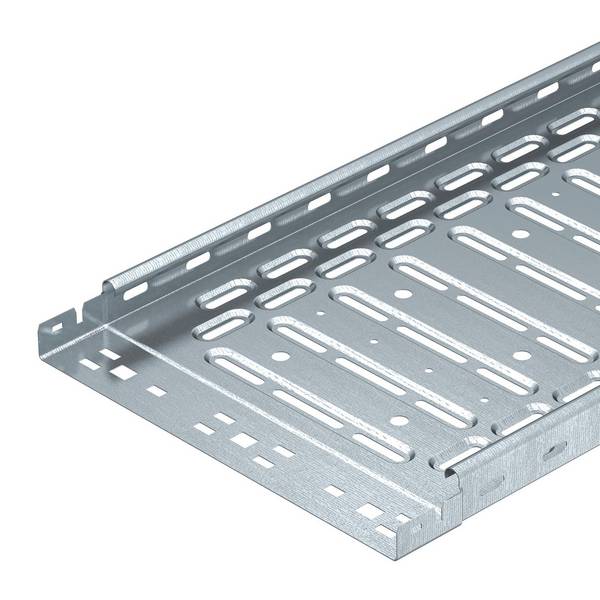

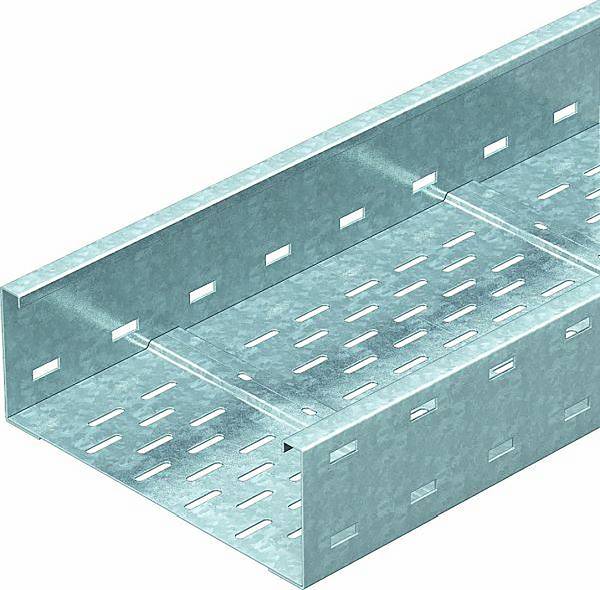

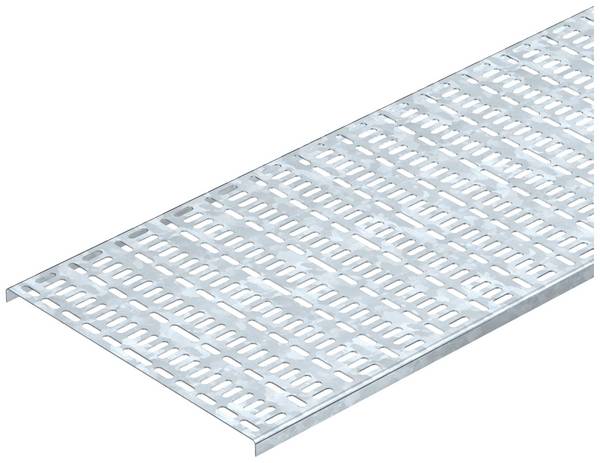

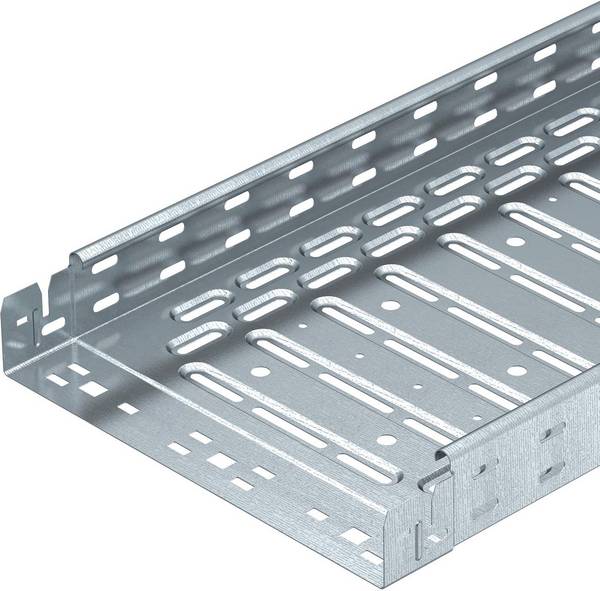

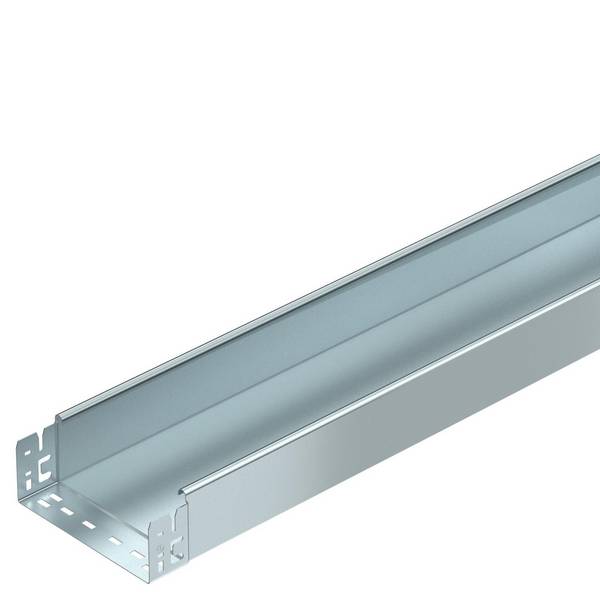

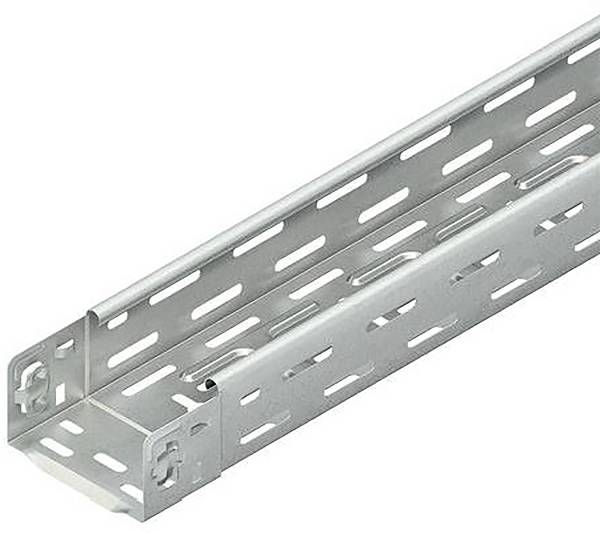

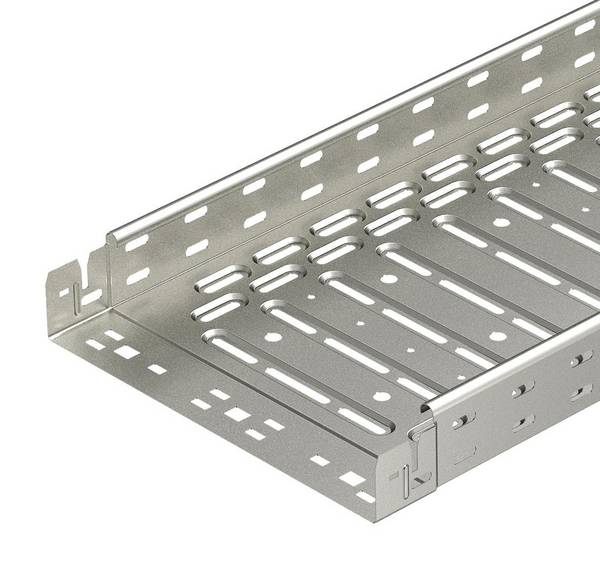

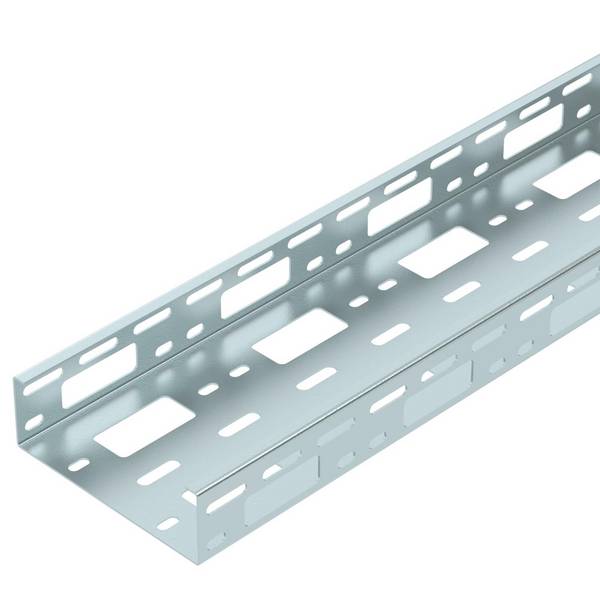

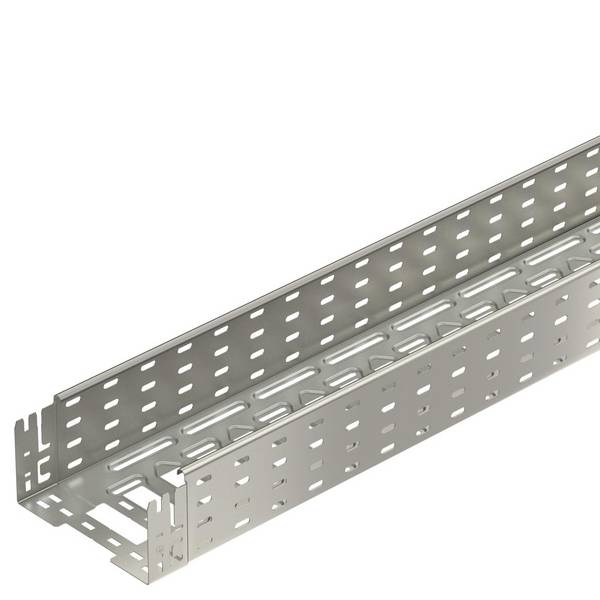

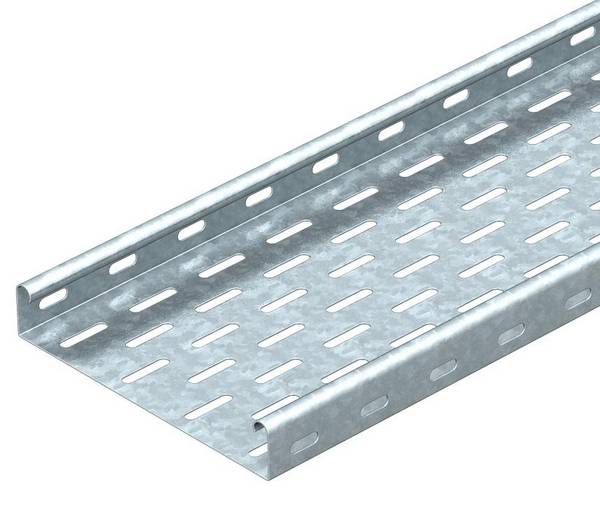

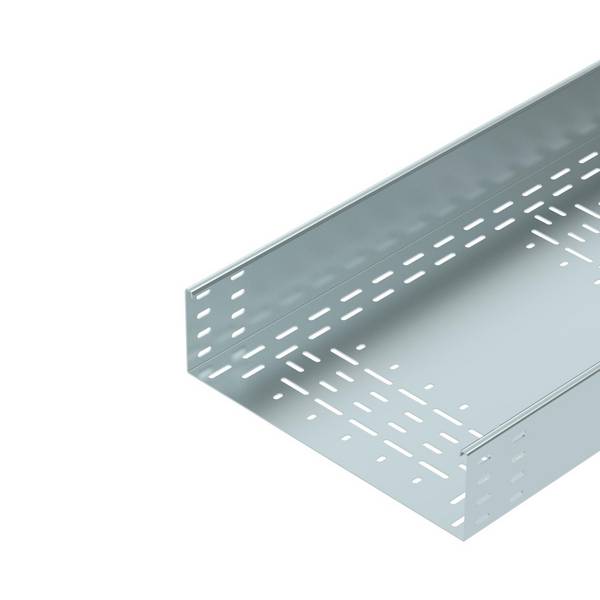

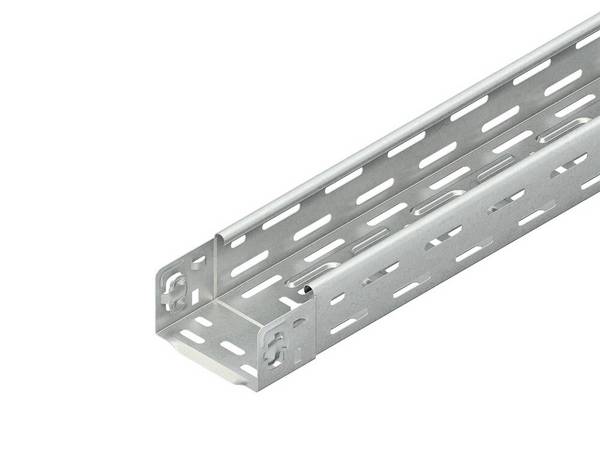

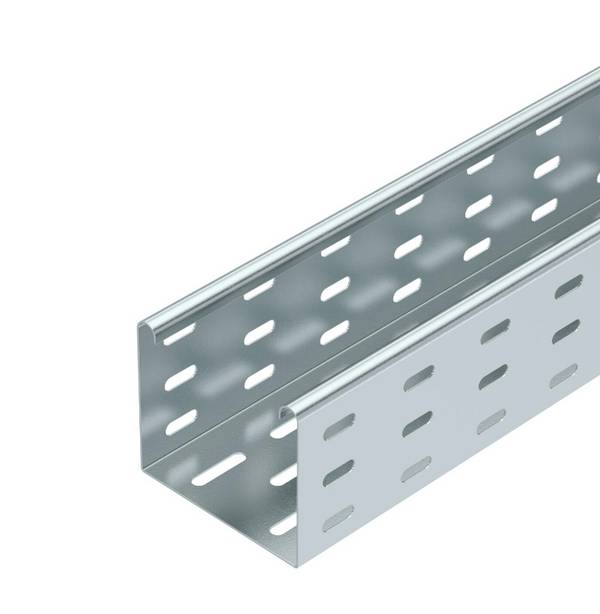

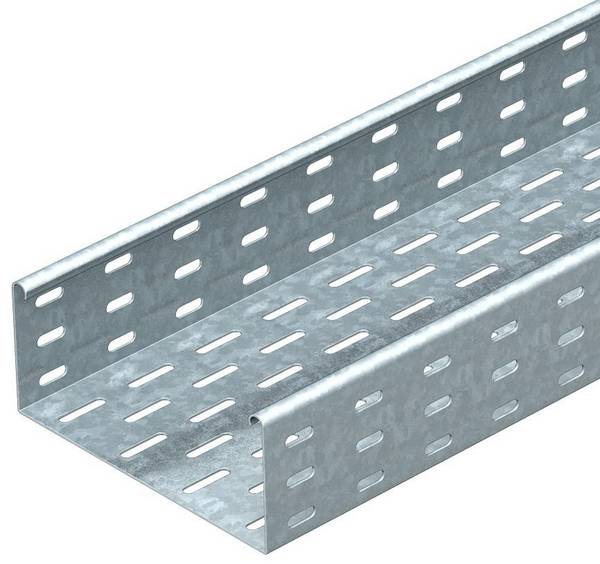

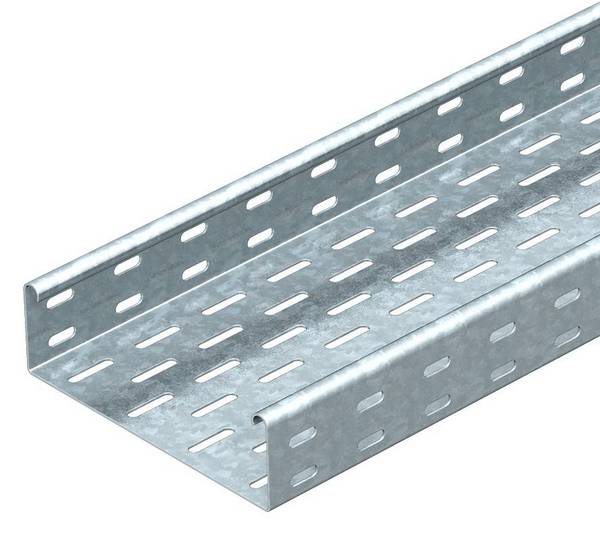

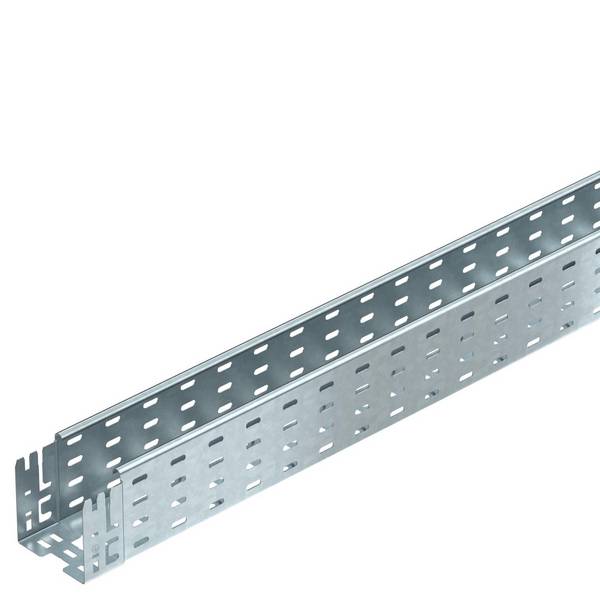

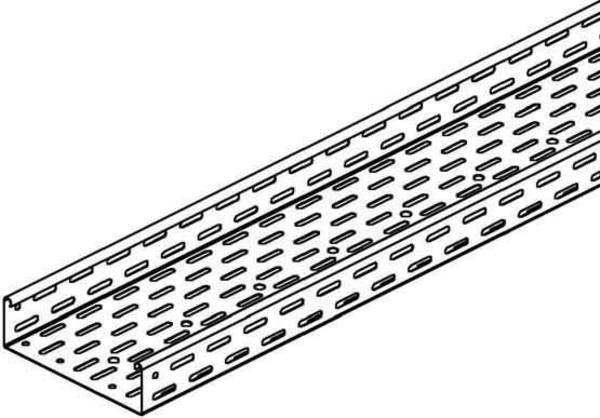

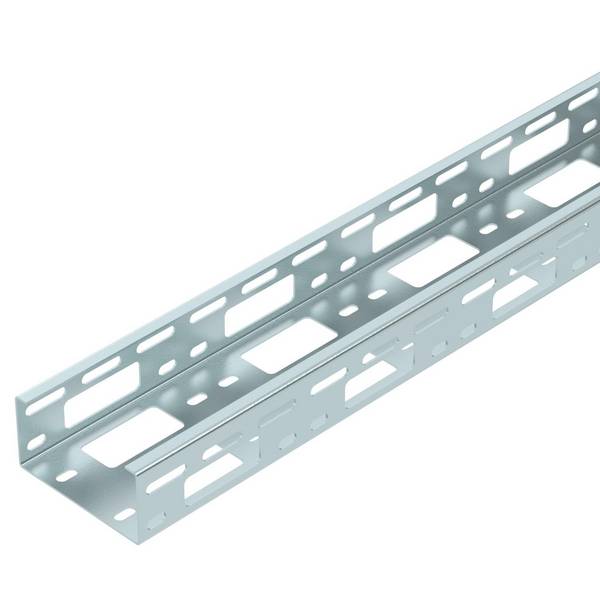

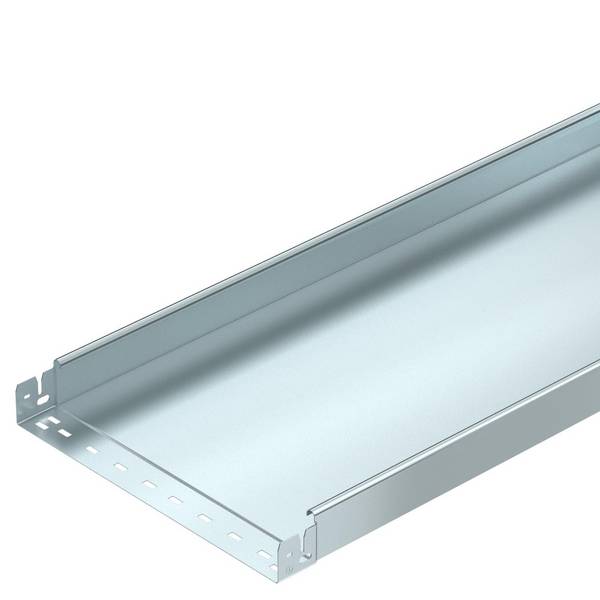

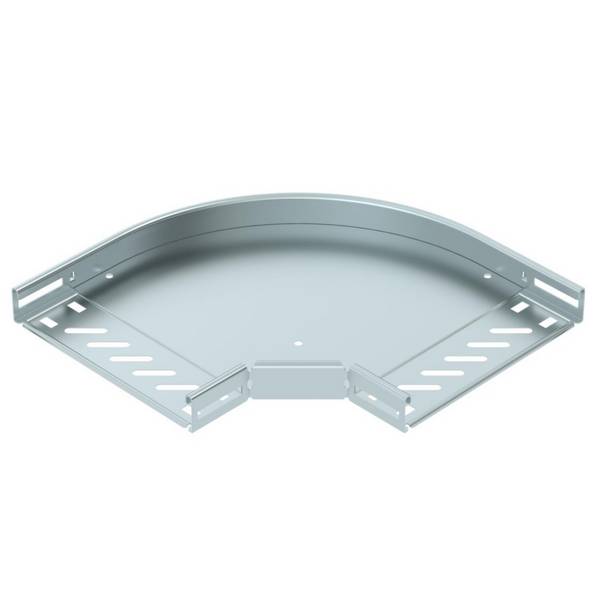

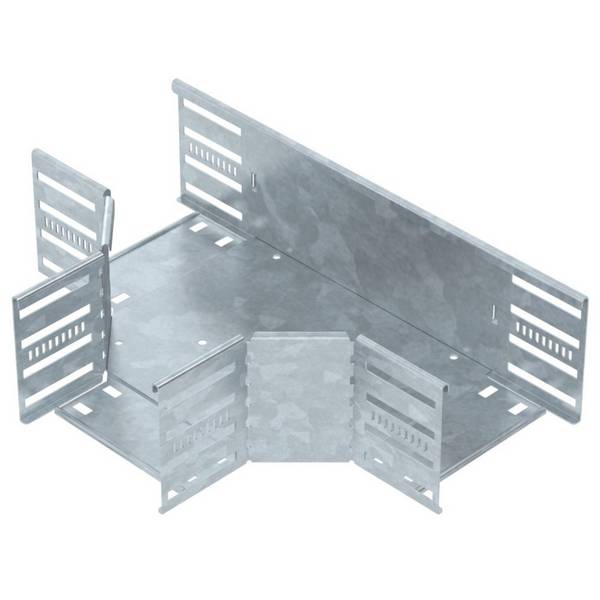

Lochblechrinnen

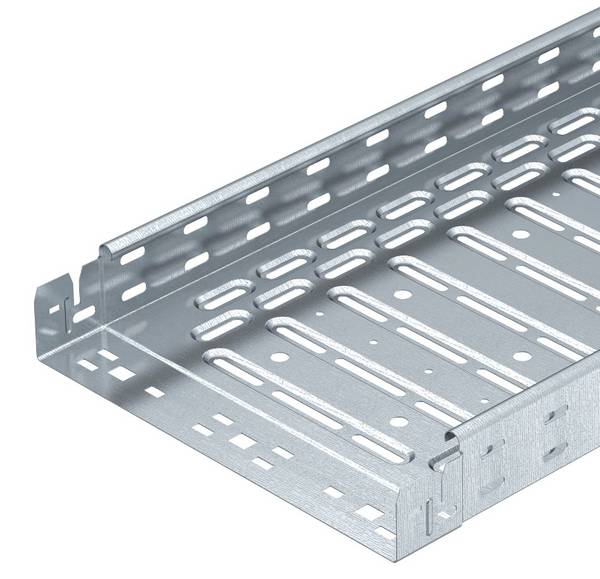

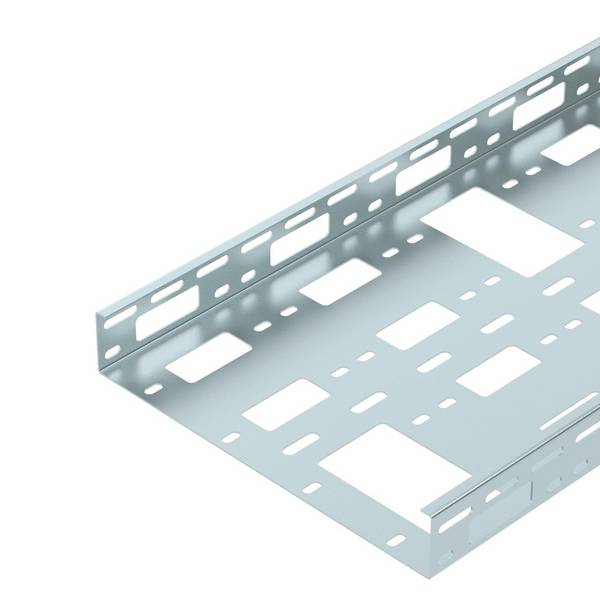

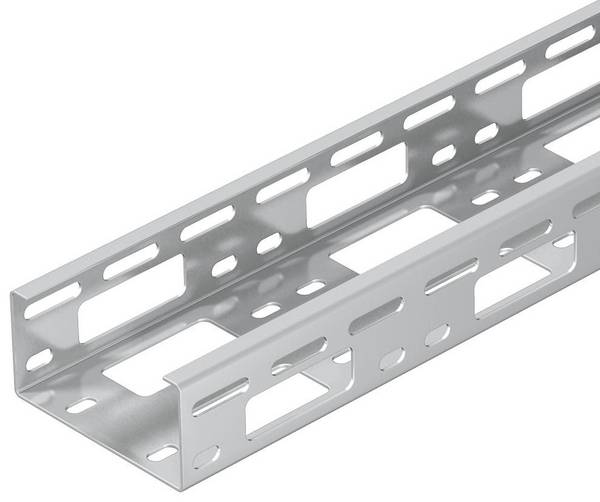

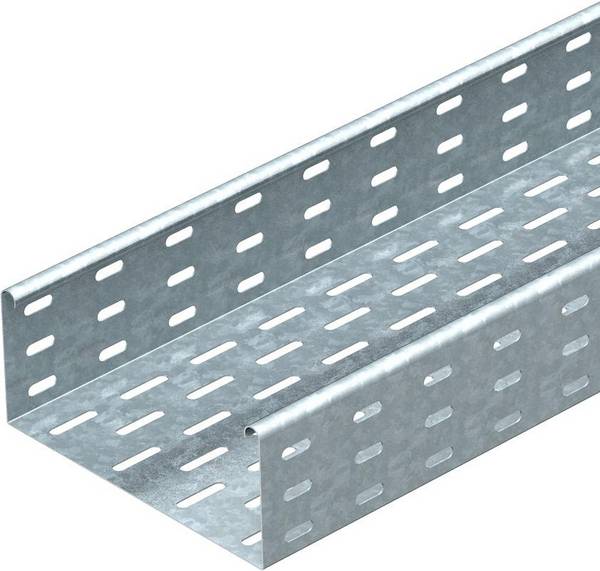

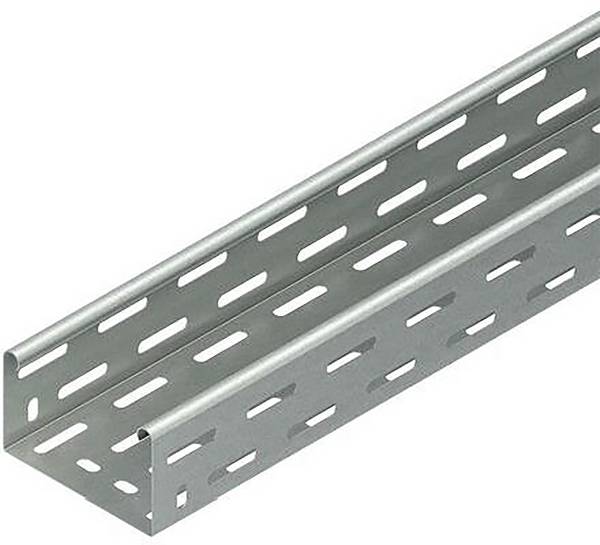

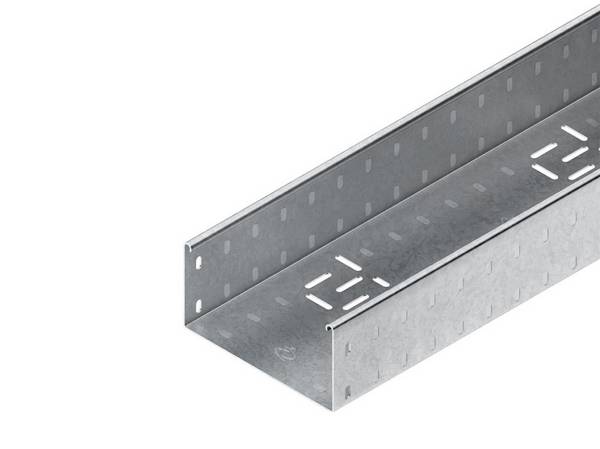

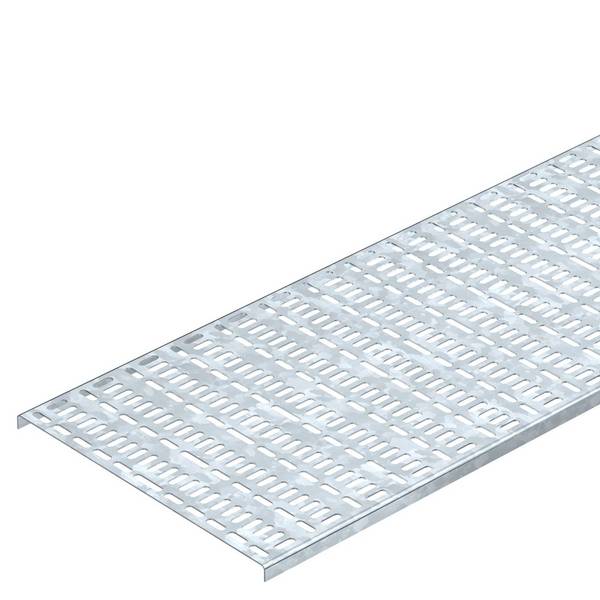

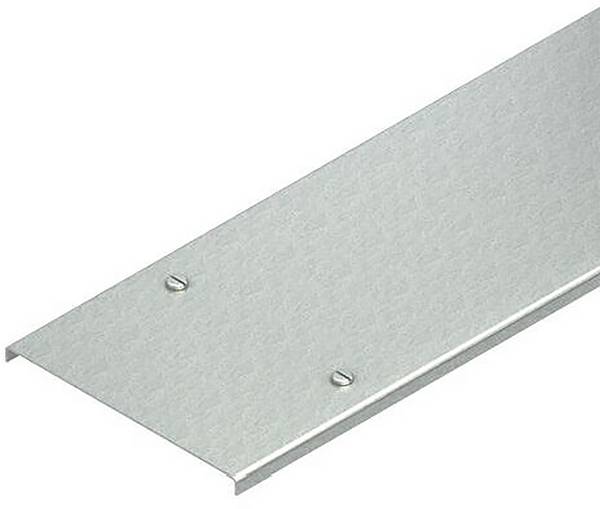

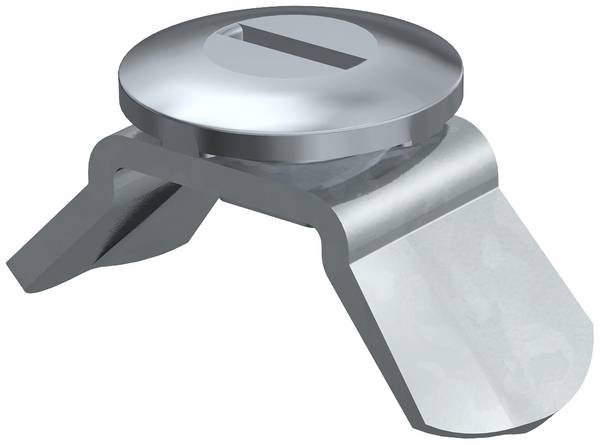

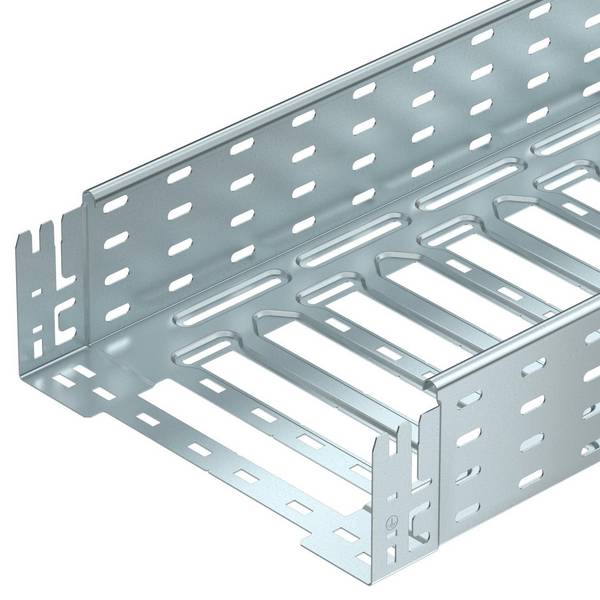

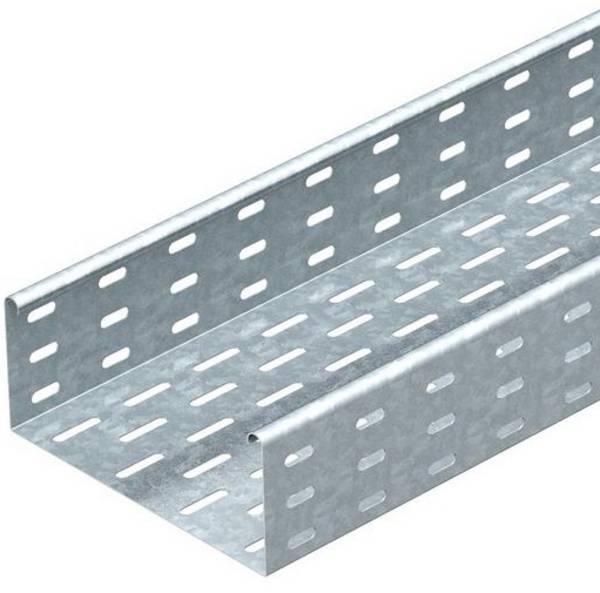

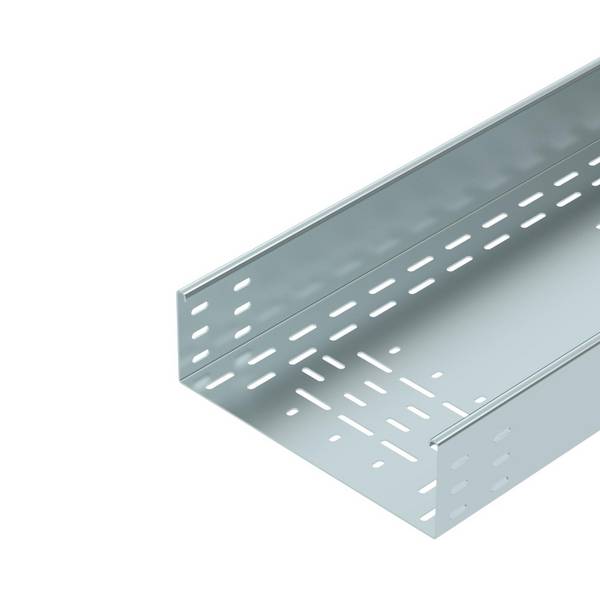

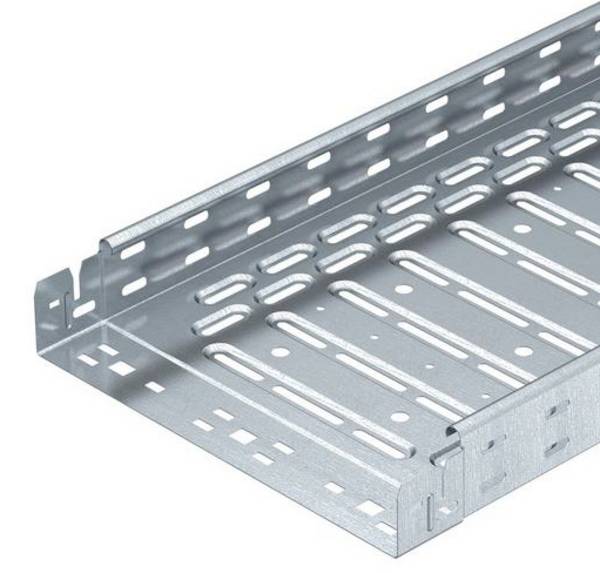

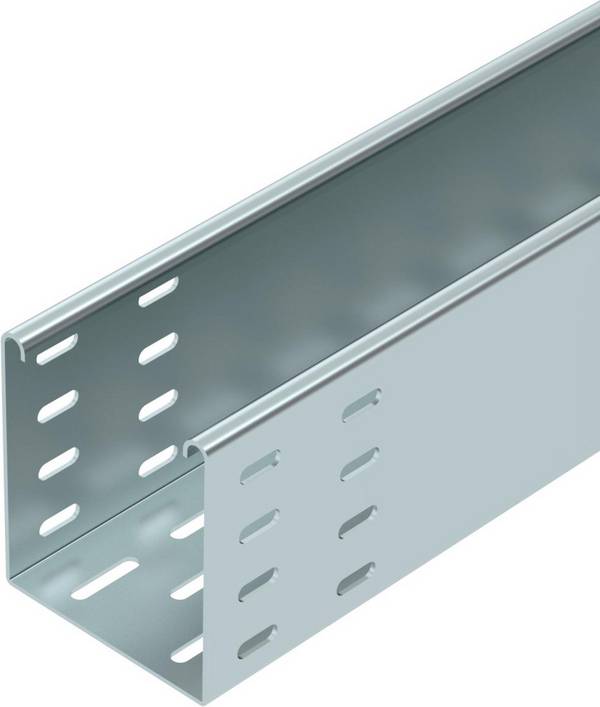

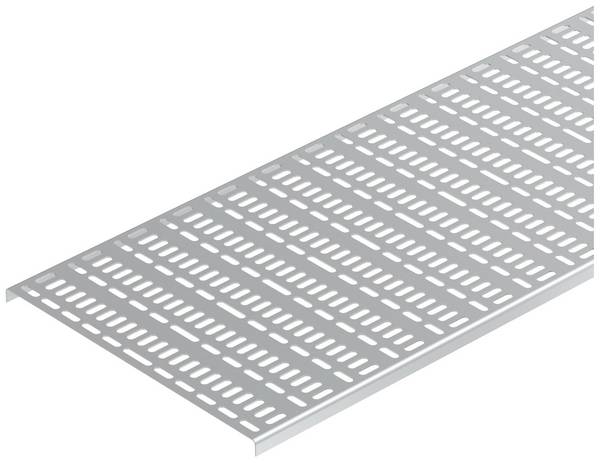

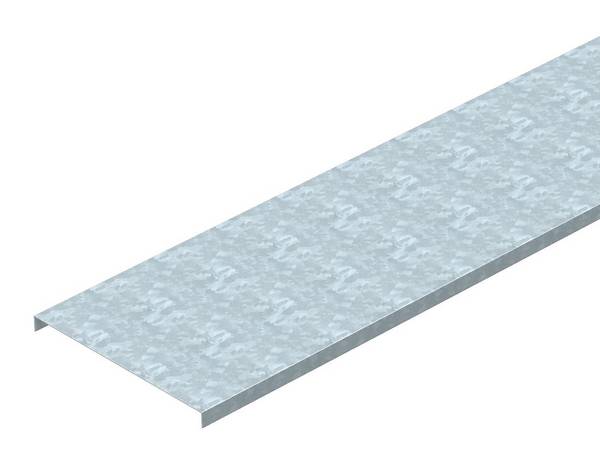

Lochblechrinnen verfügen über einen geschlossenen Boden mit Perforation. Sie schützen Kabel besser vor herabfallenden Gegenständen und Verschmutzung, bieten aber weiterhin gute Belüftung. Diese Ausführung empfiehlt sich für Produktionsumgebungen mit Staub.

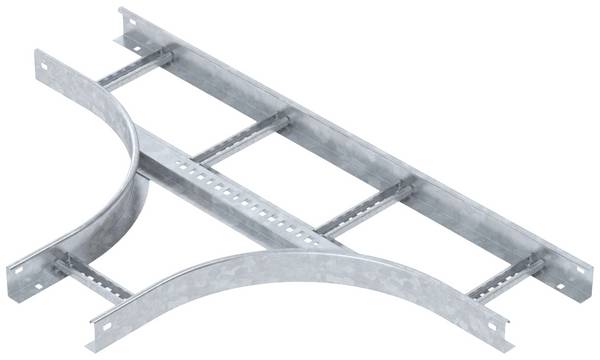

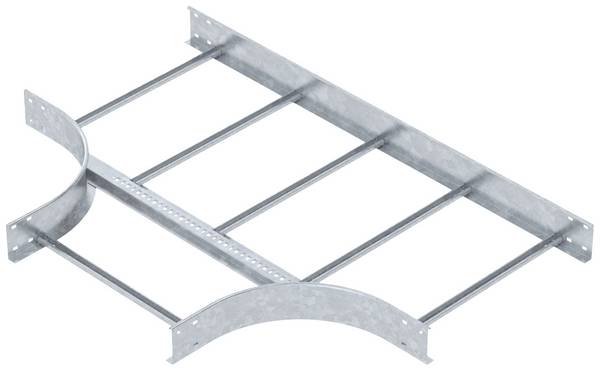

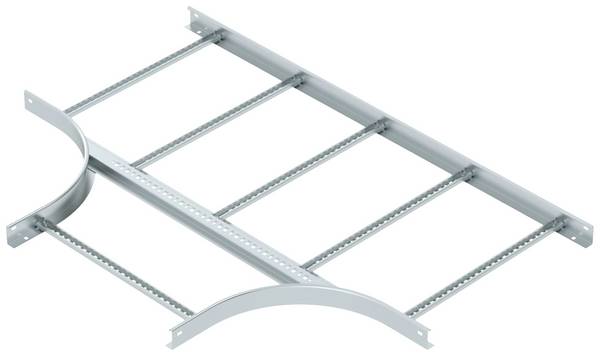

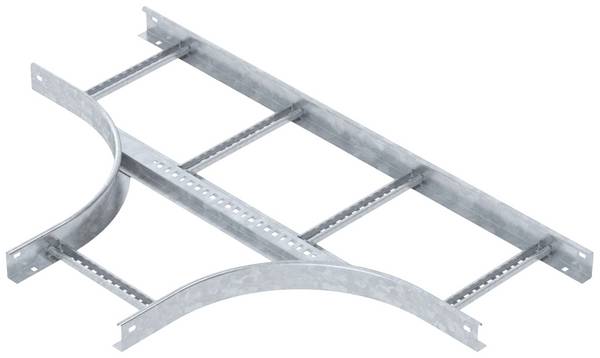

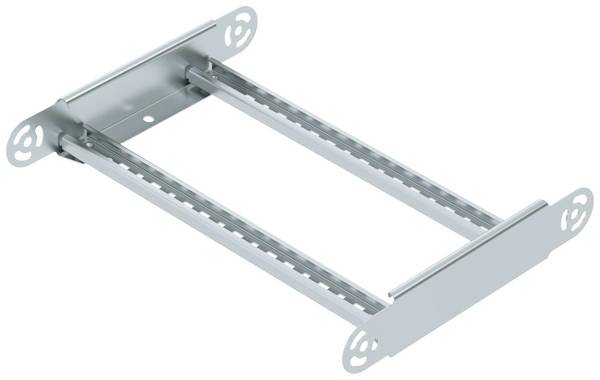

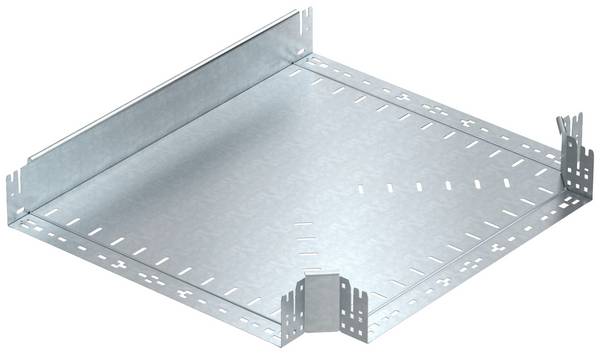

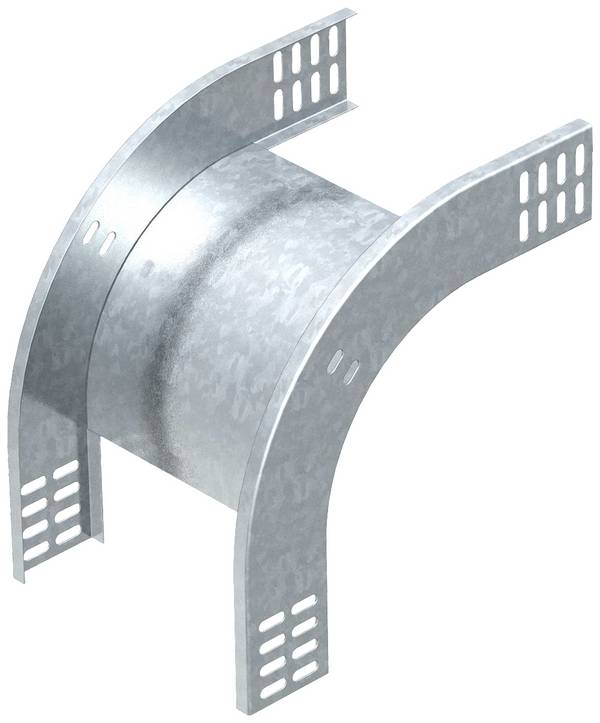

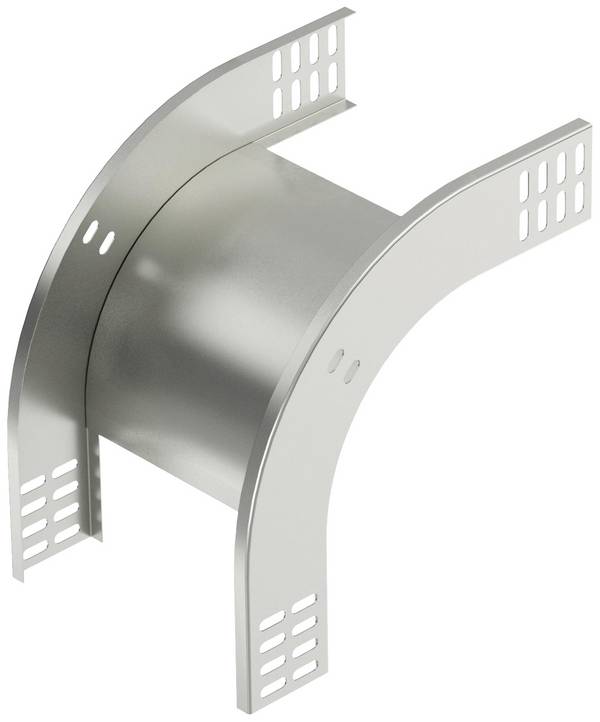

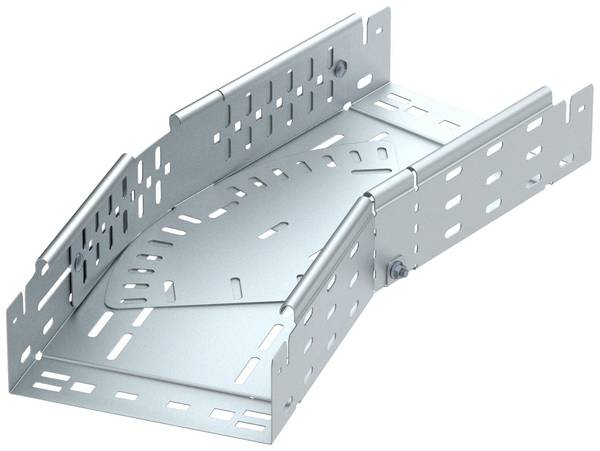

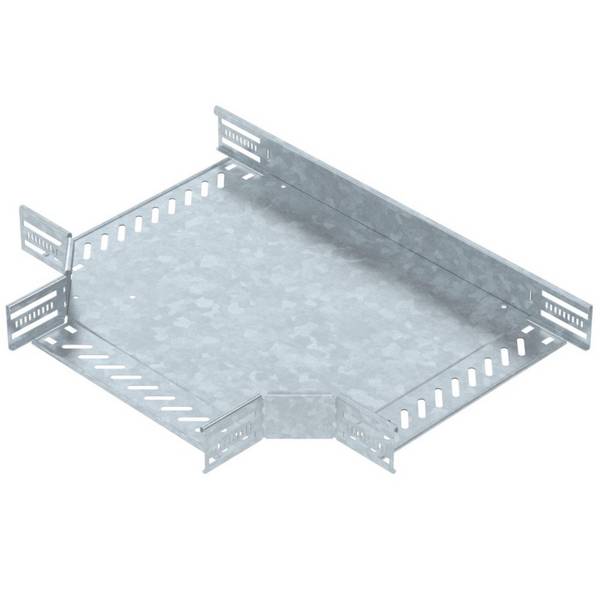

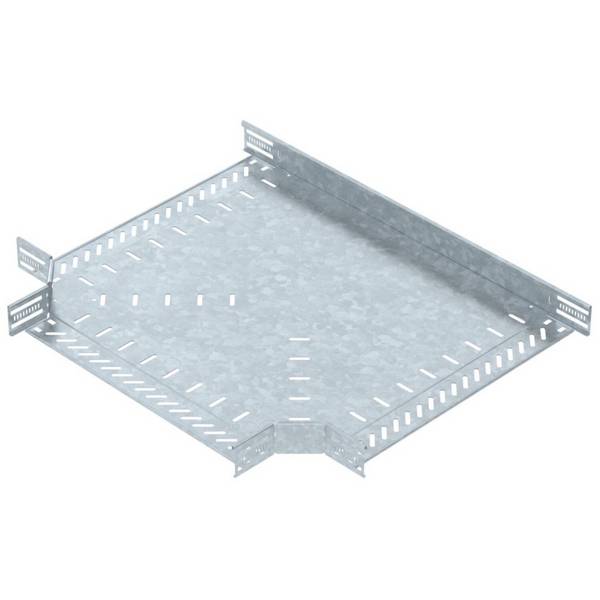

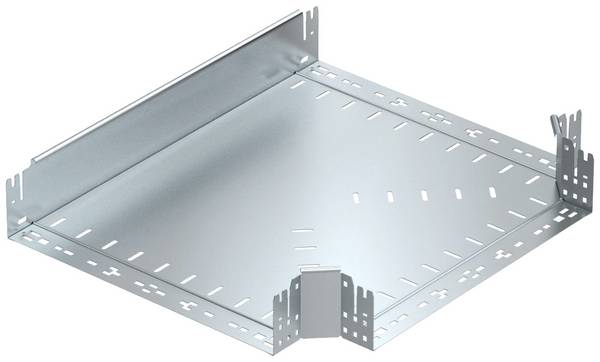

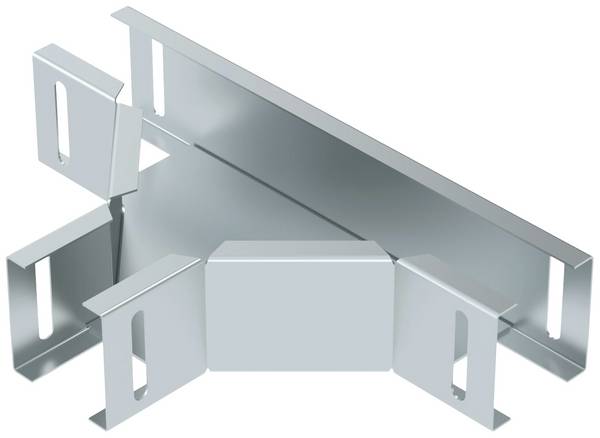

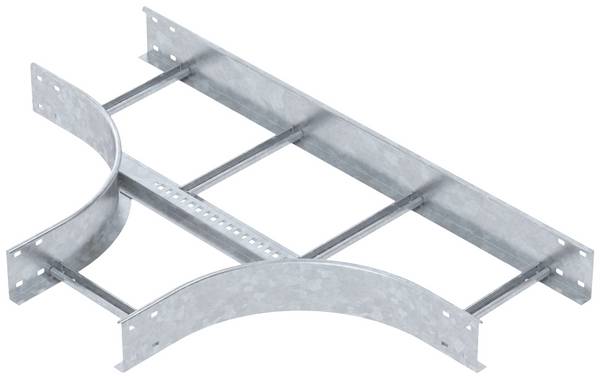

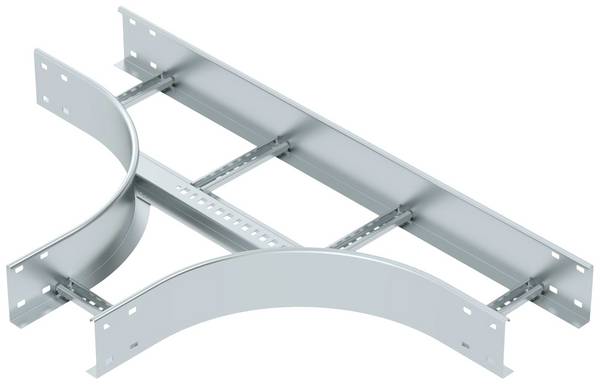

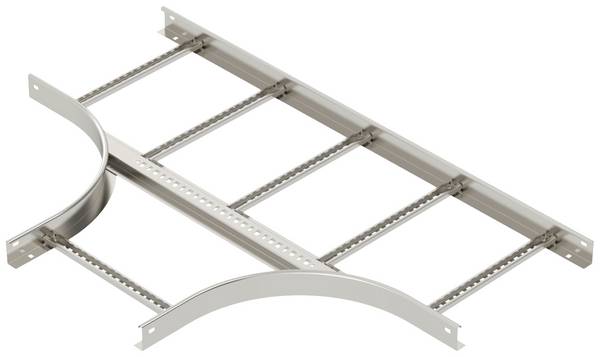

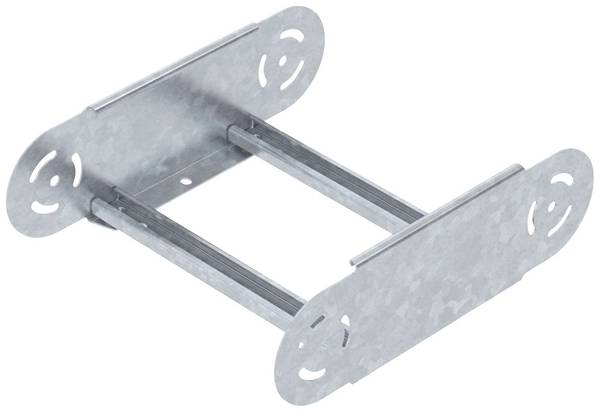

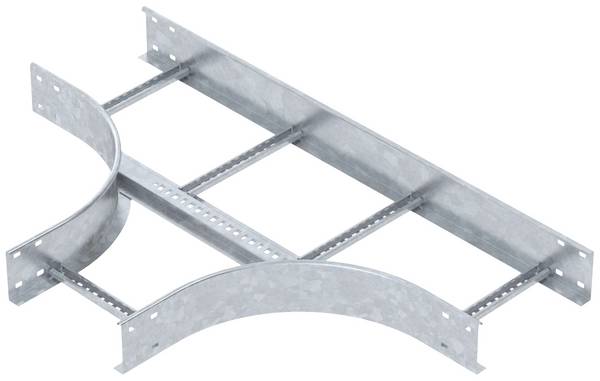

Kabelleiter und Kabelbahnen

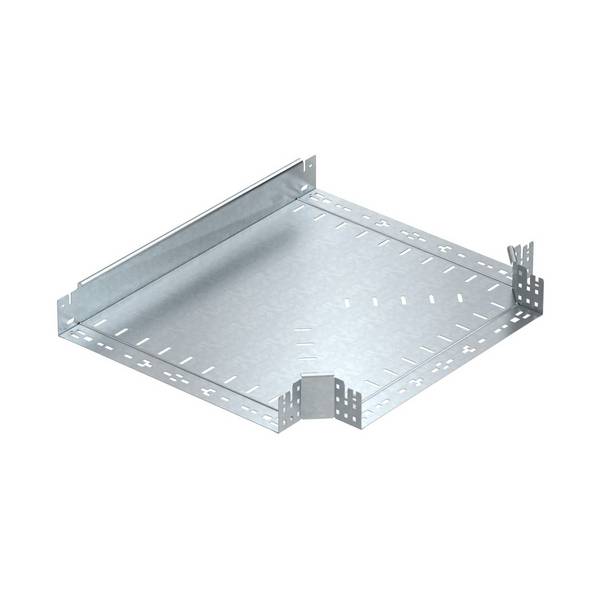

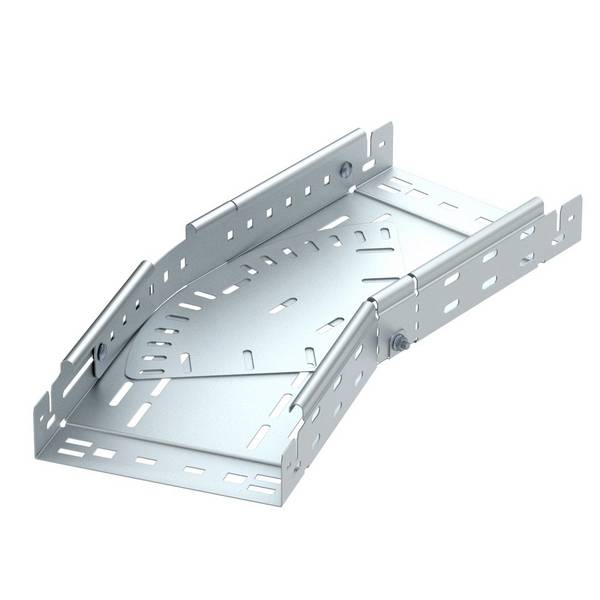

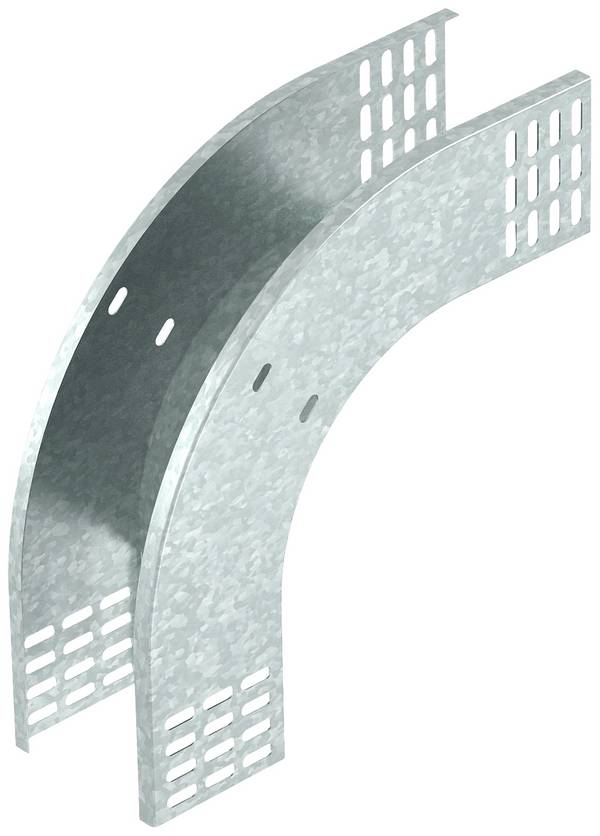

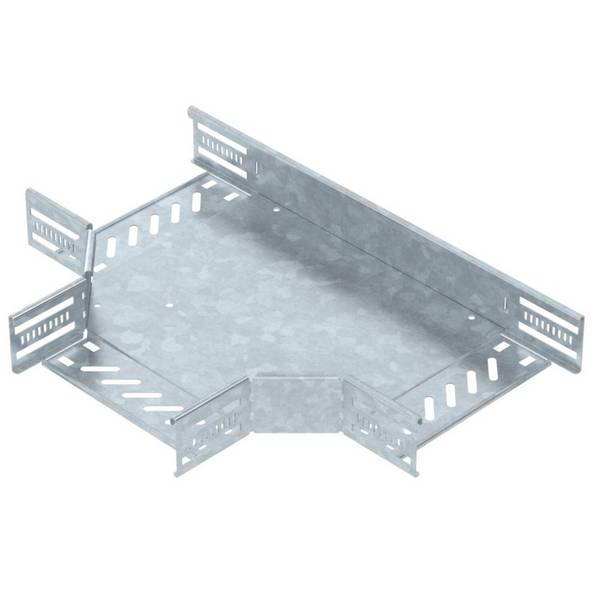

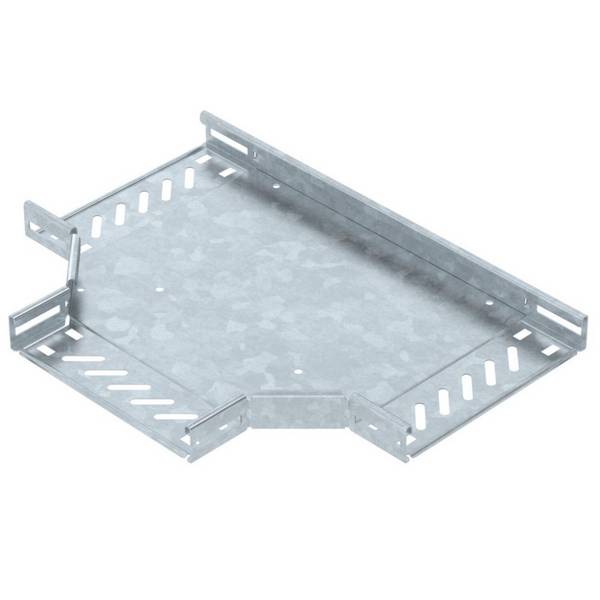

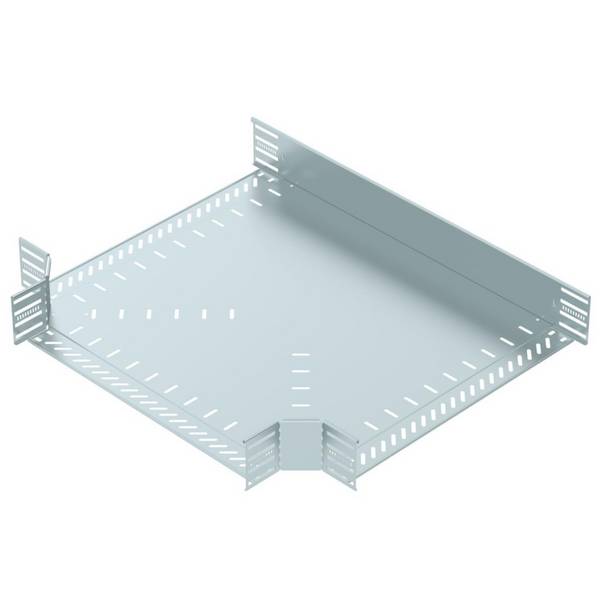

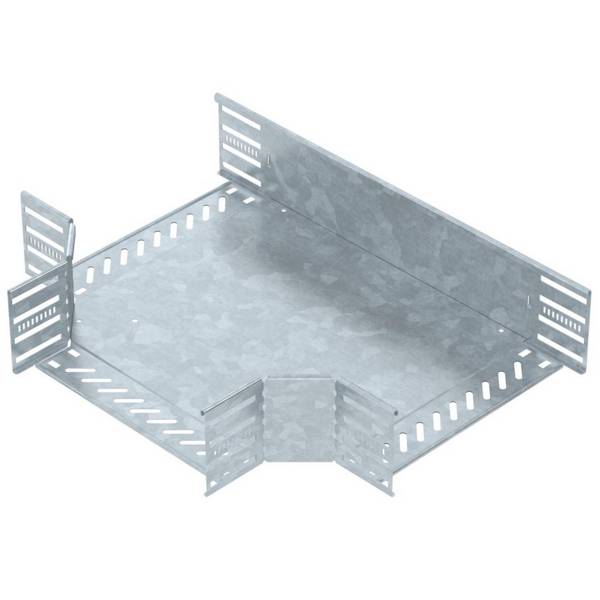

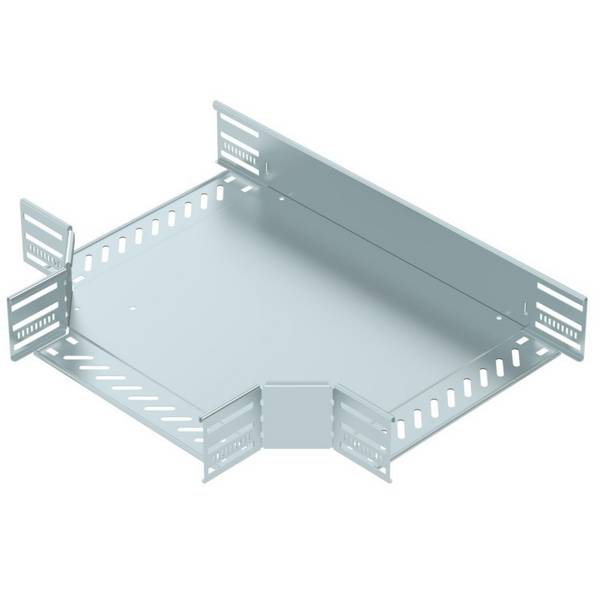

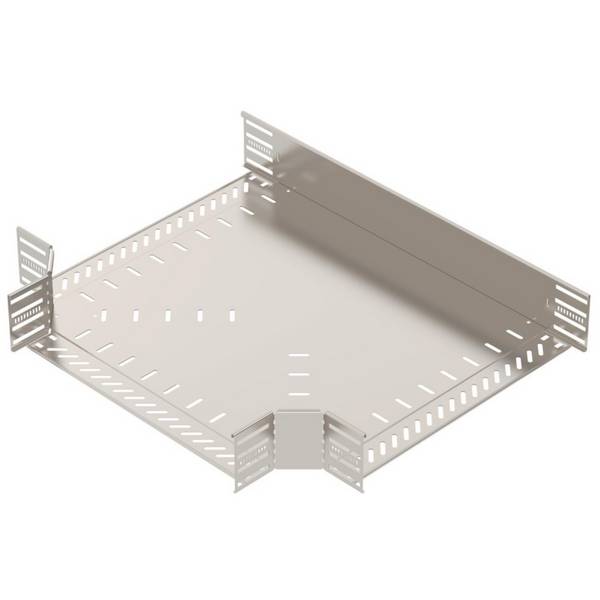

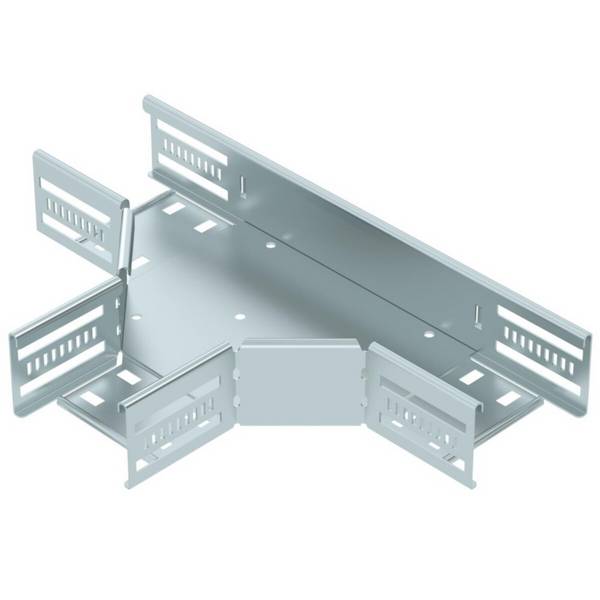

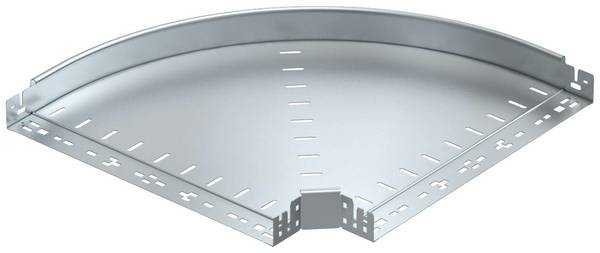

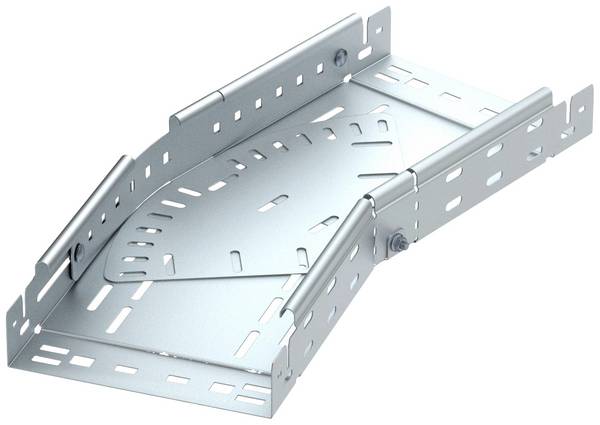

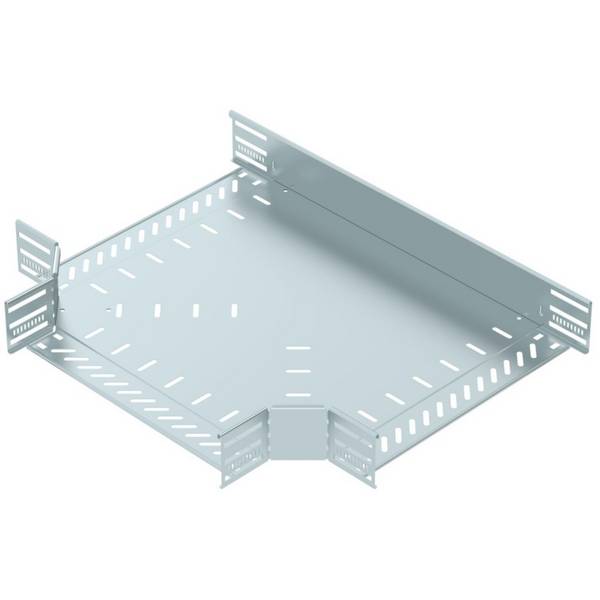

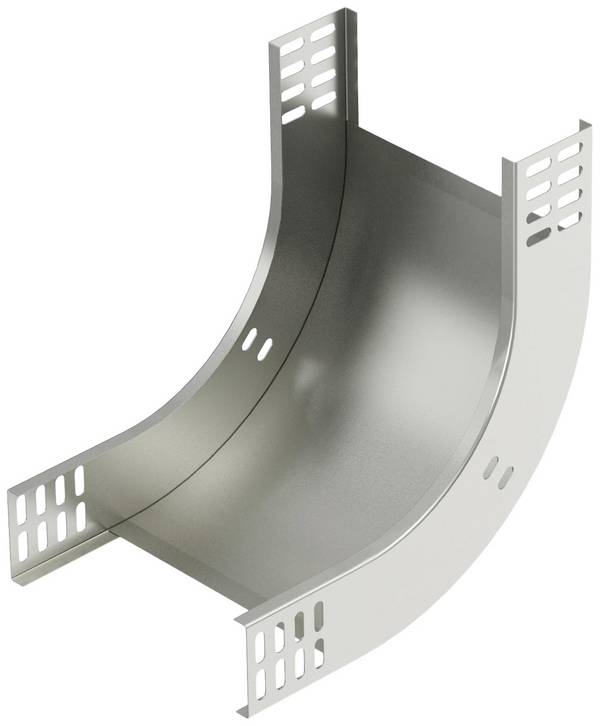

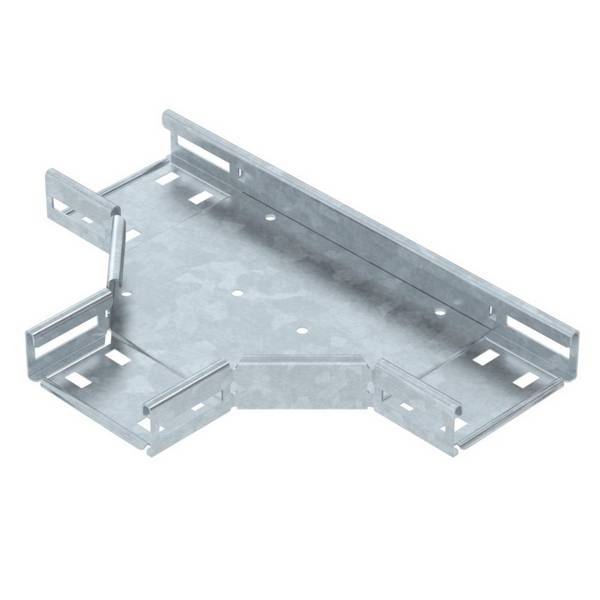

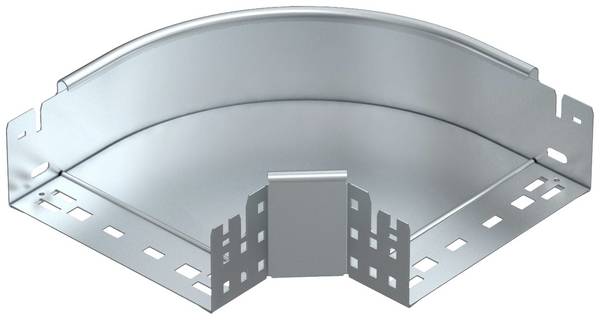

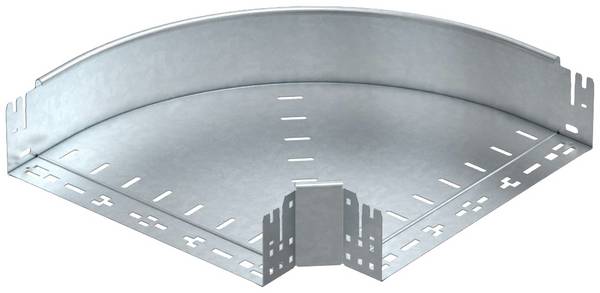

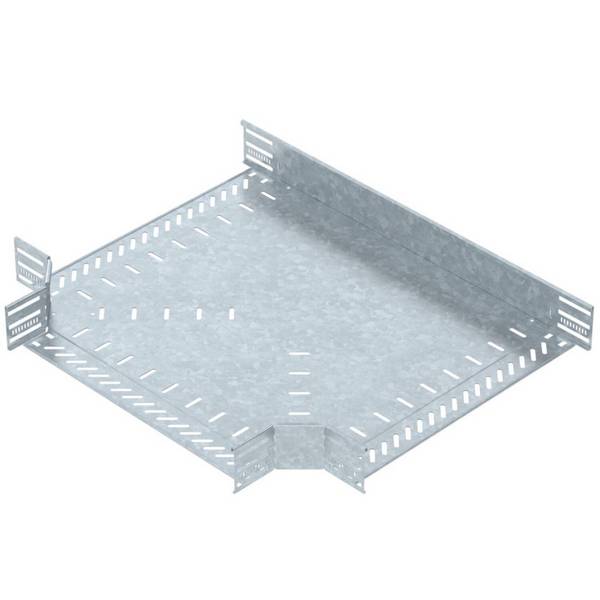

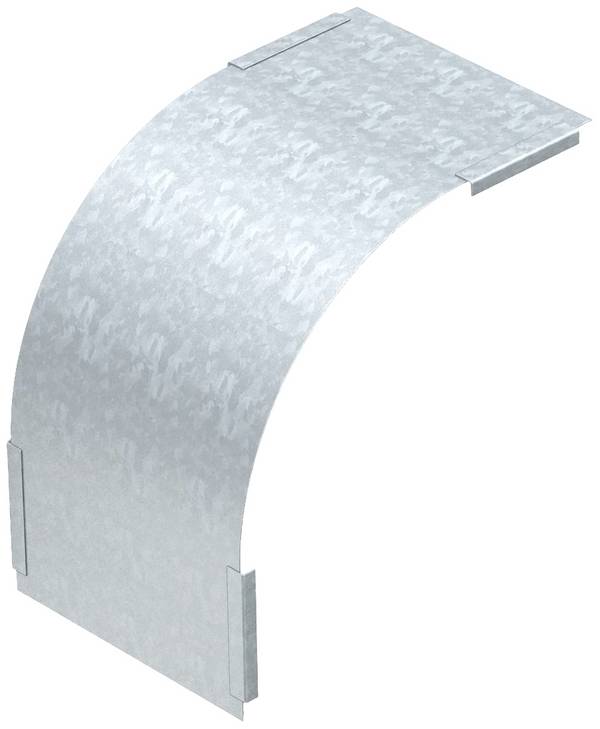

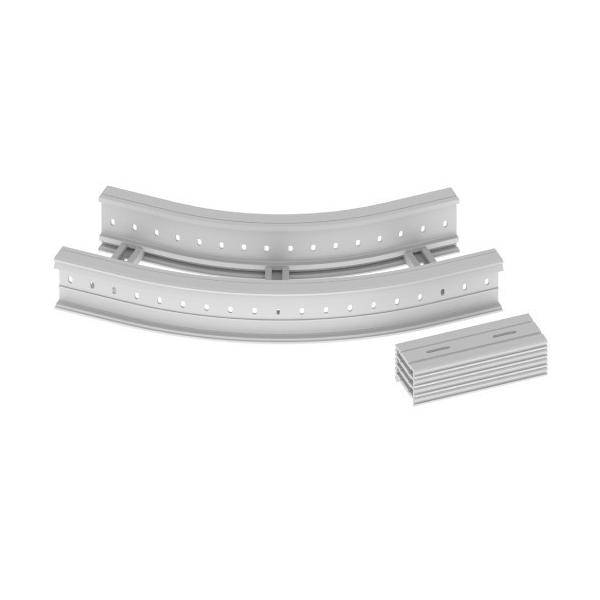

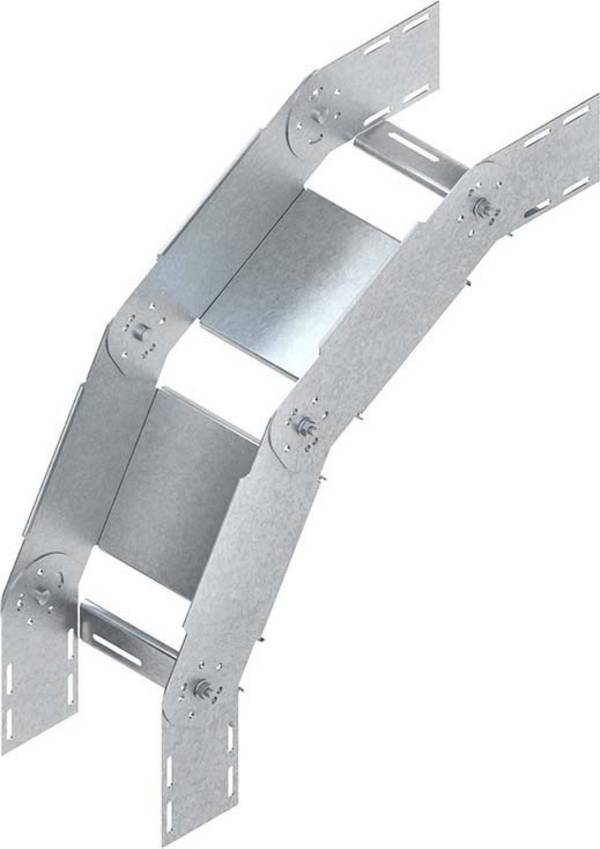

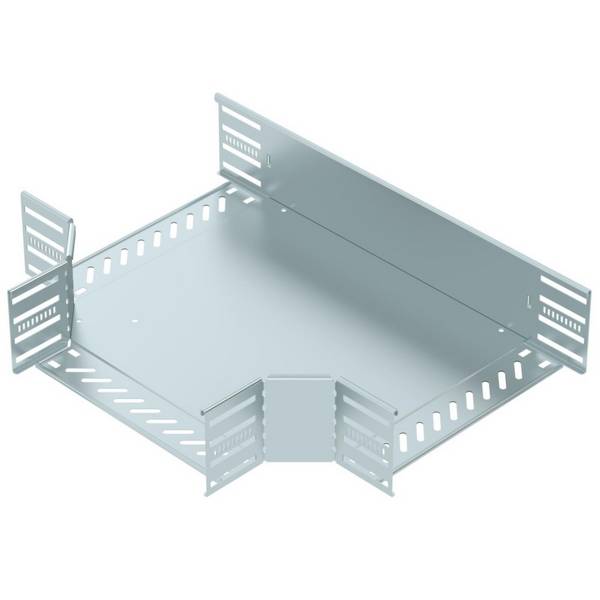

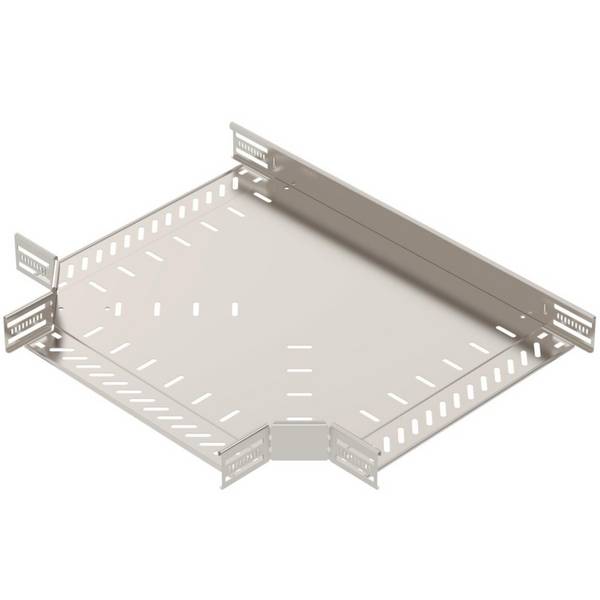

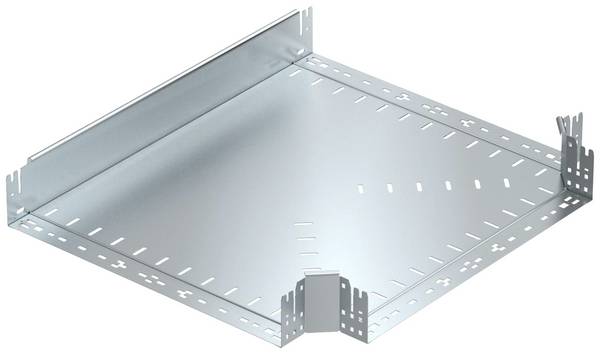

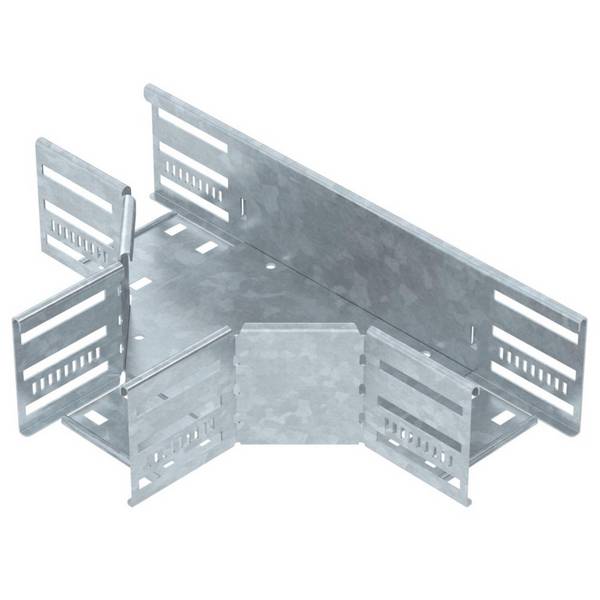

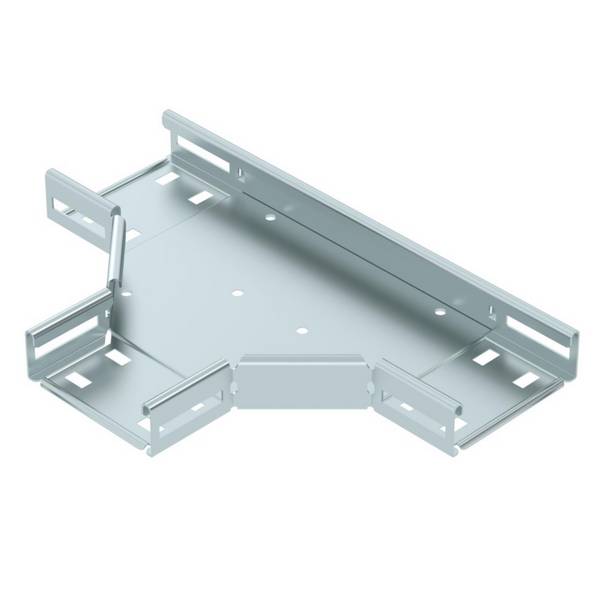

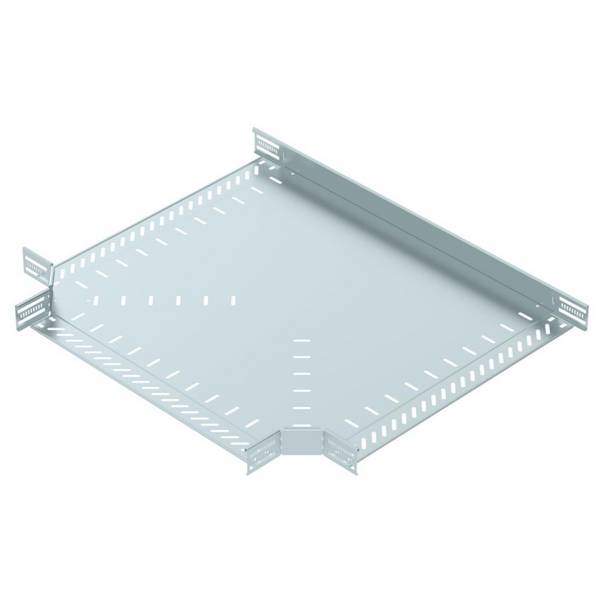

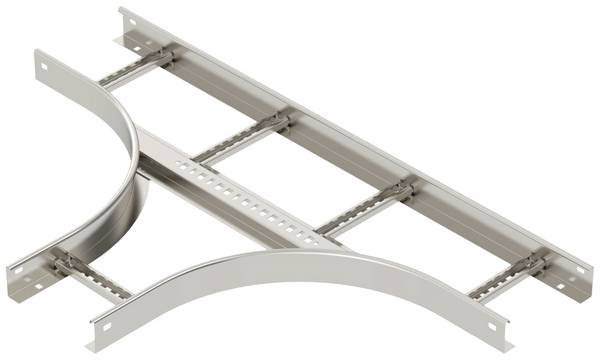

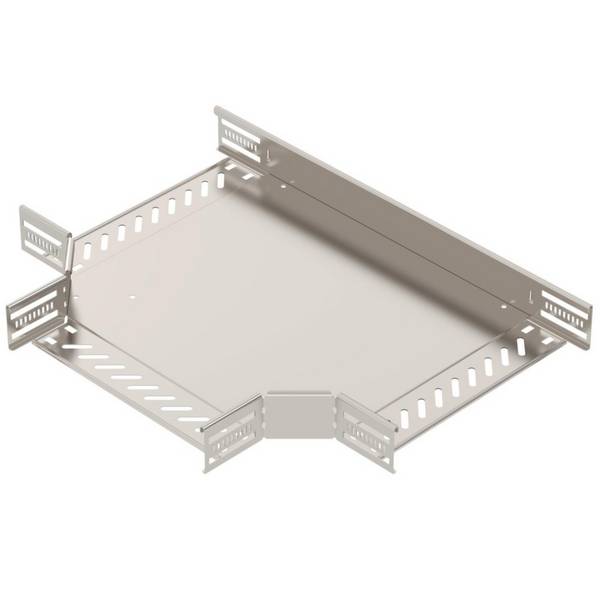

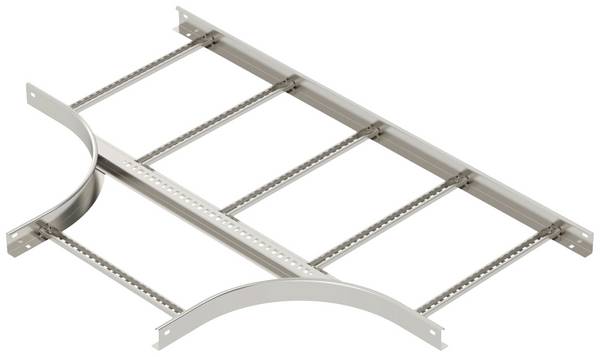

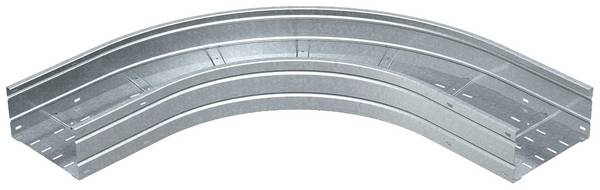

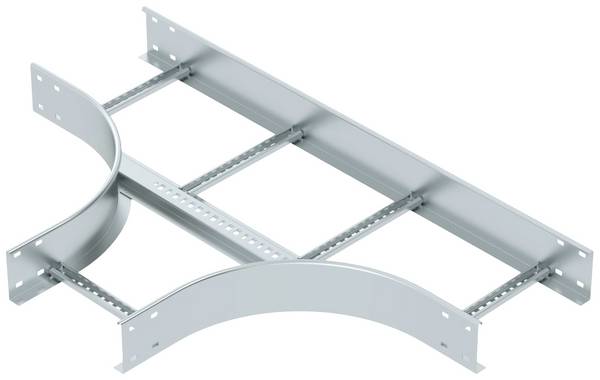

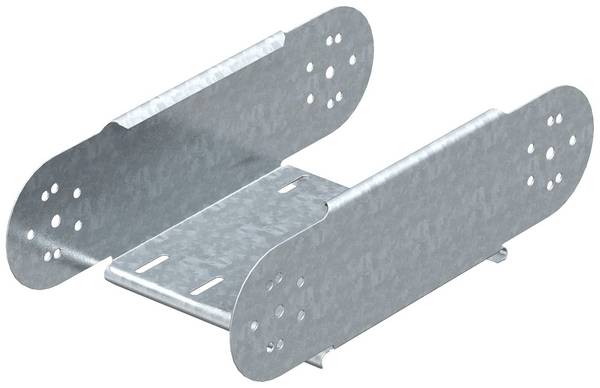

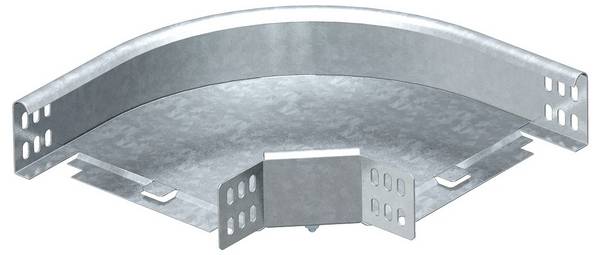

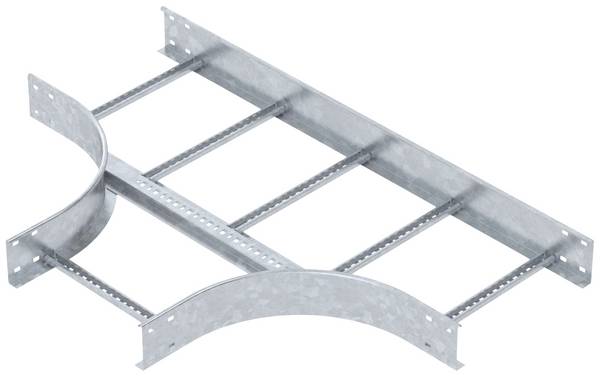

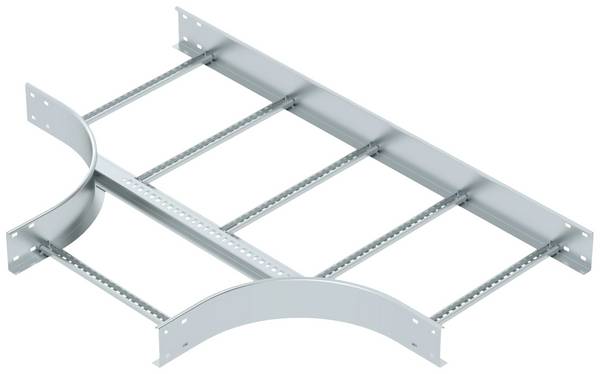

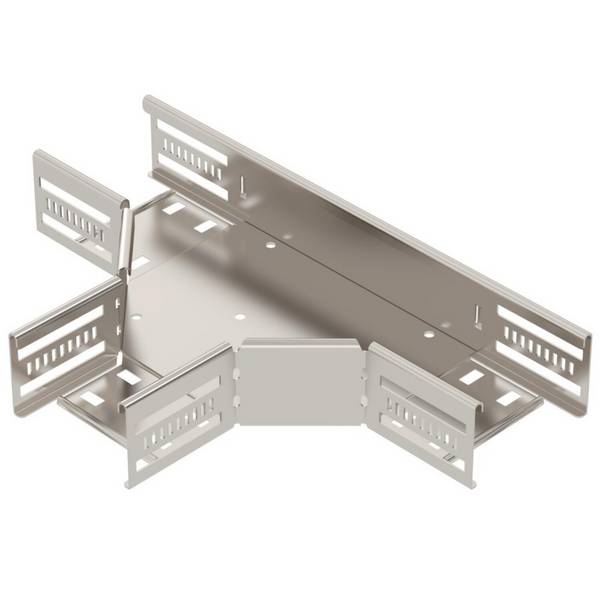

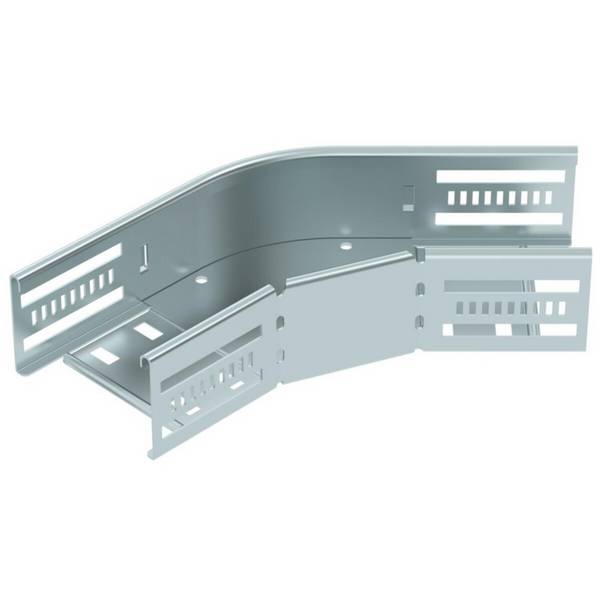

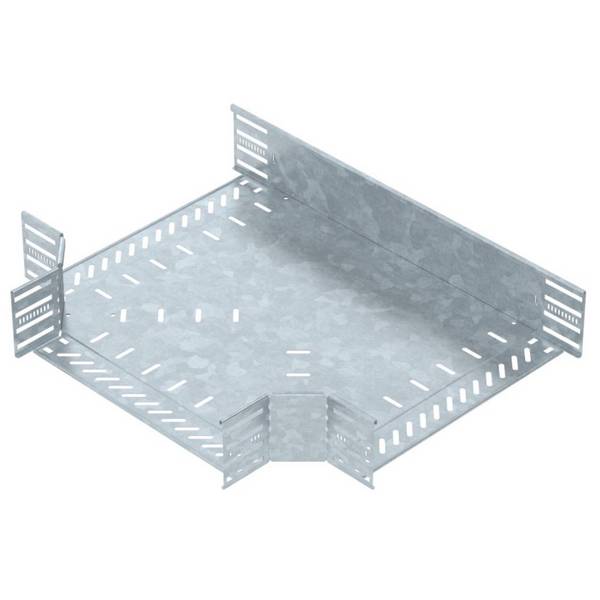

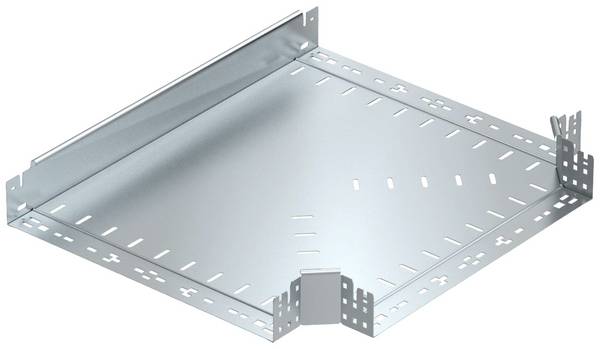

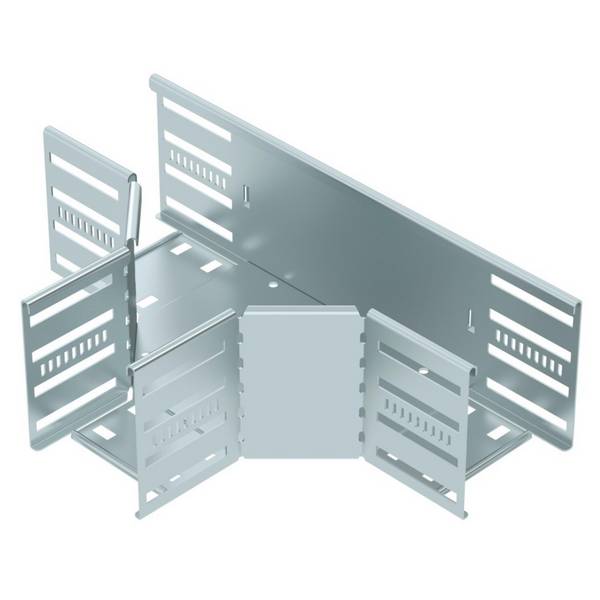

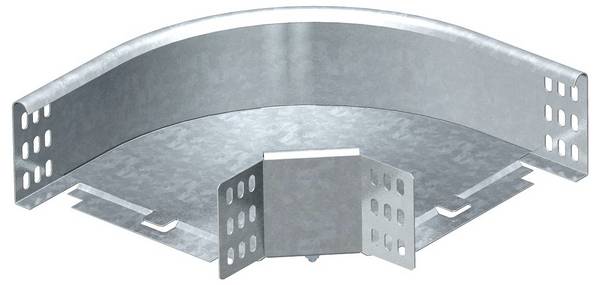

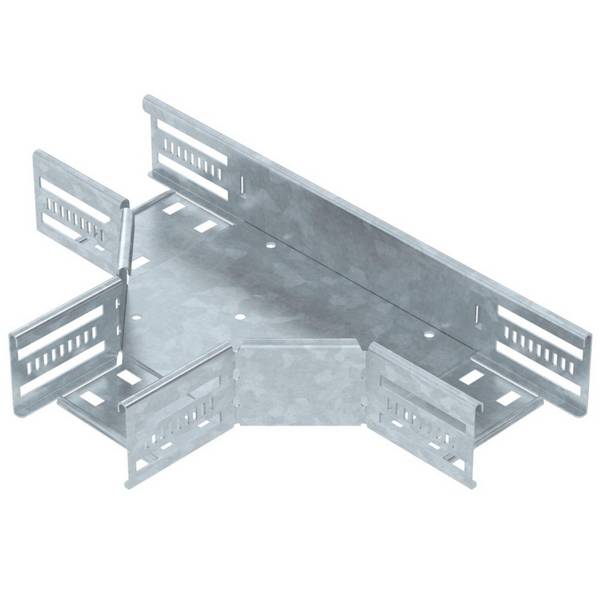

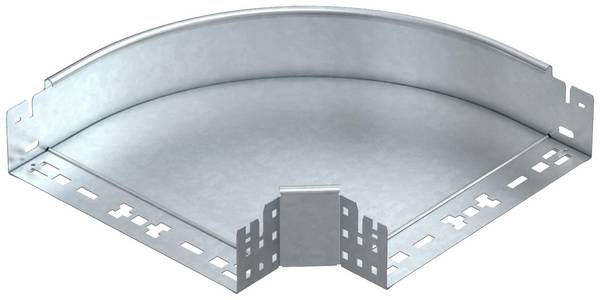

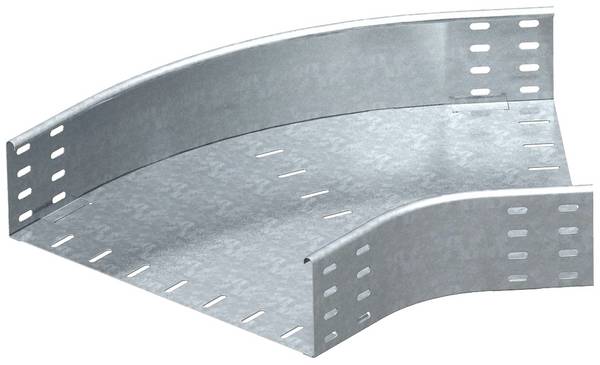

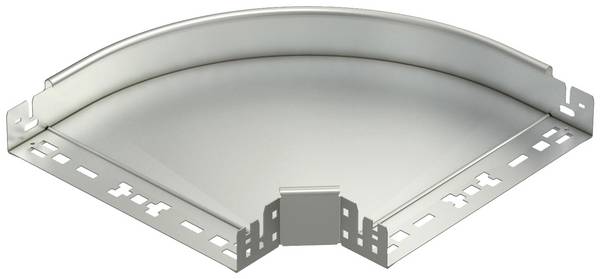

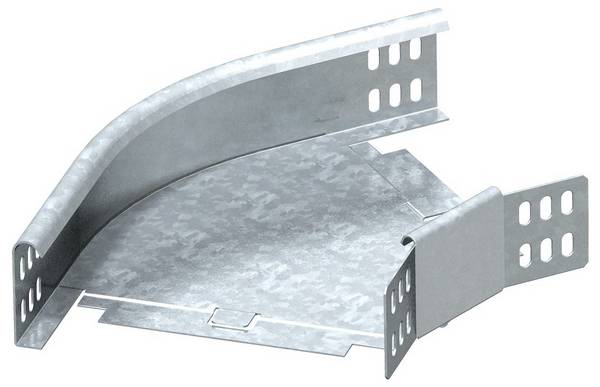

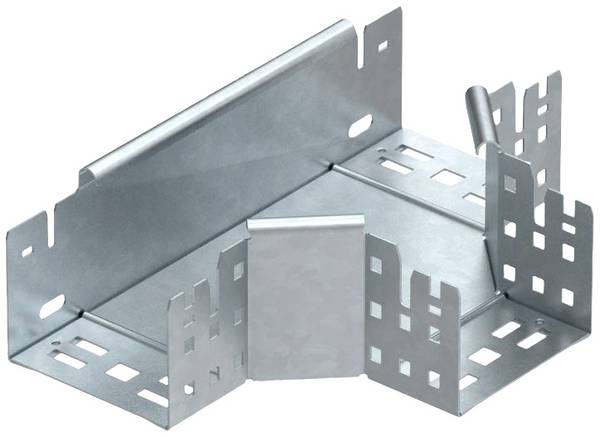

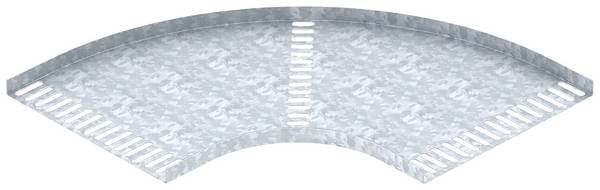

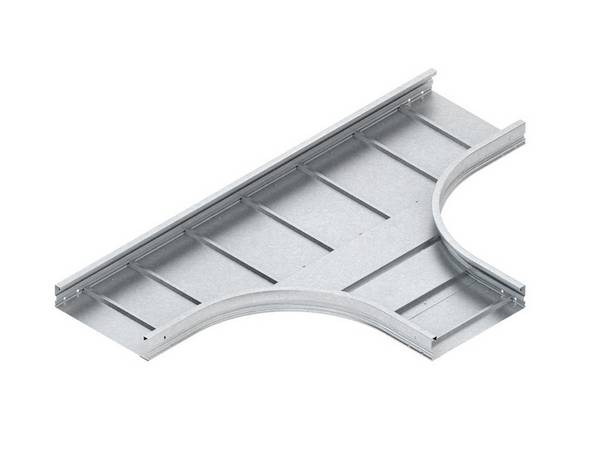

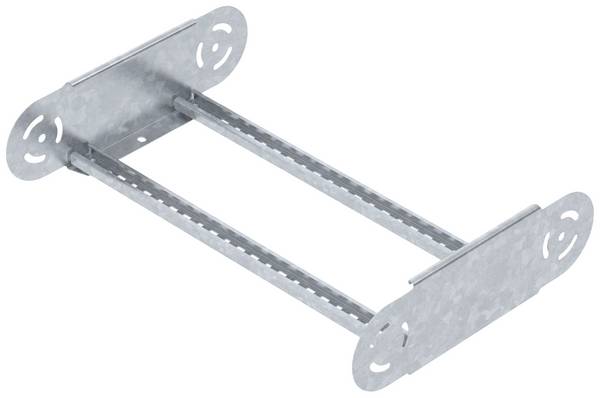

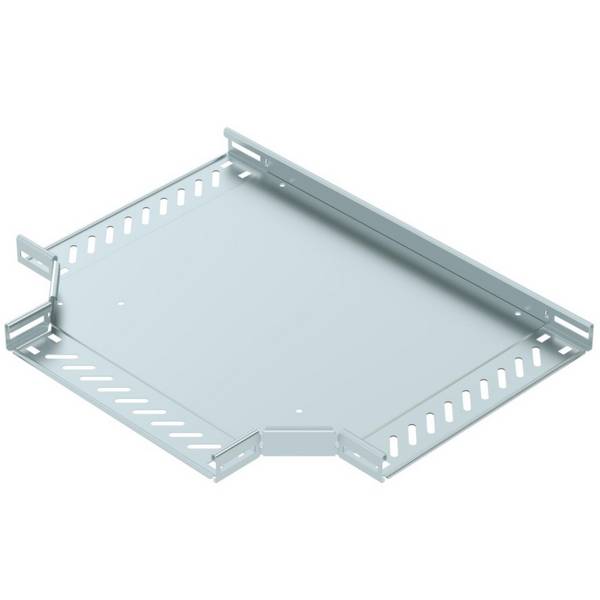

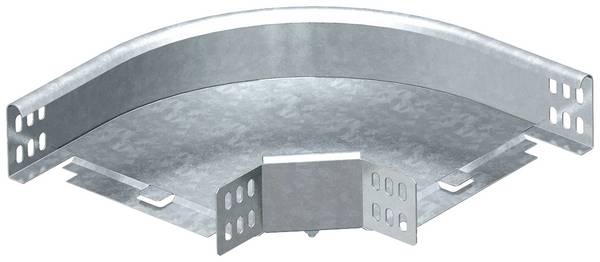

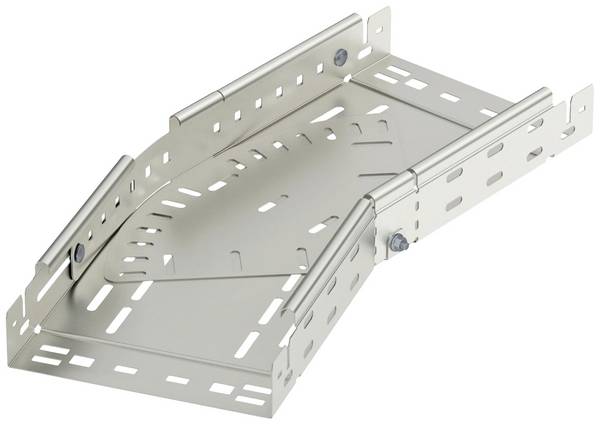

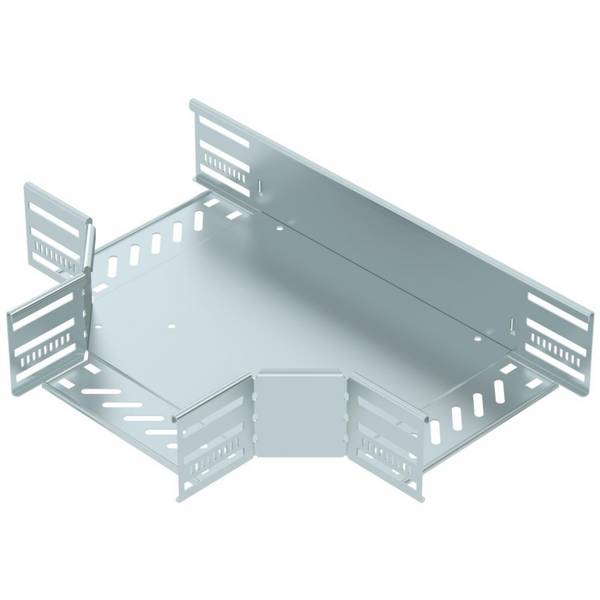

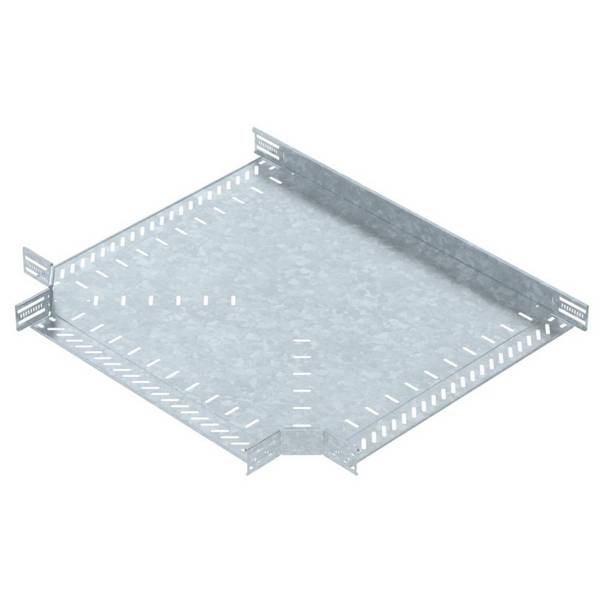

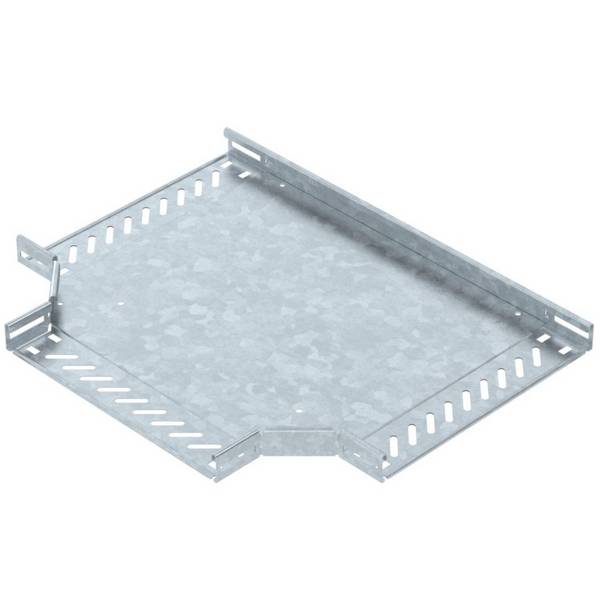

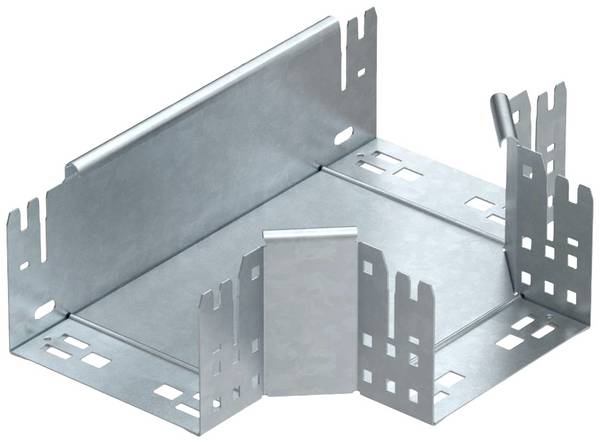

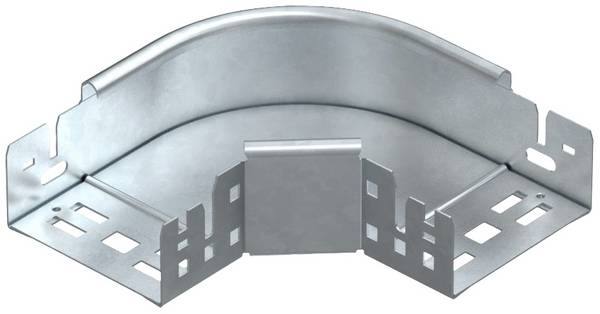

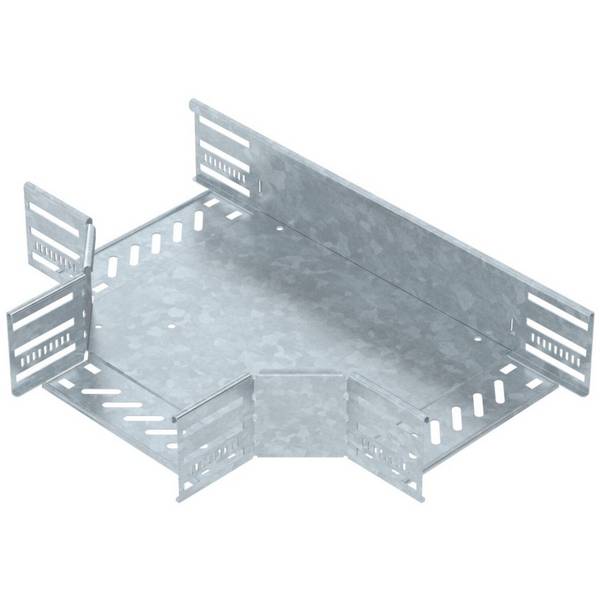

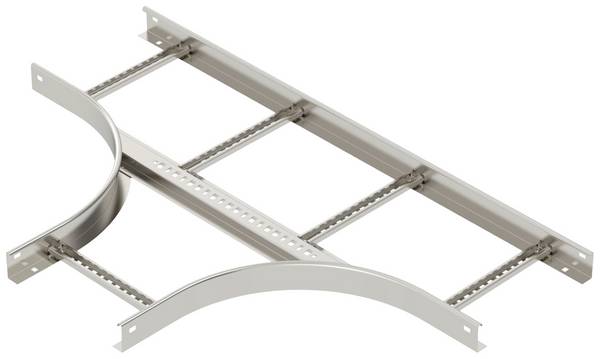

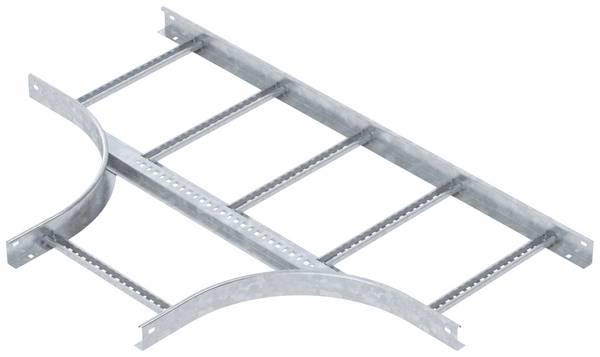

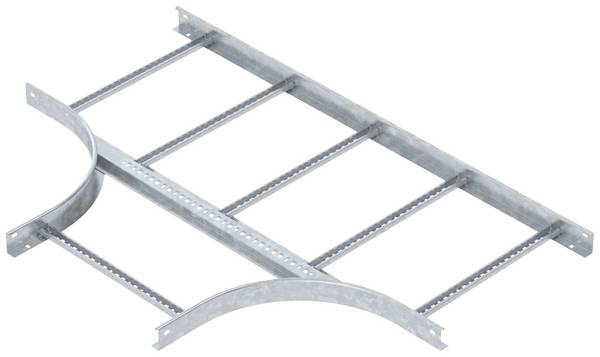

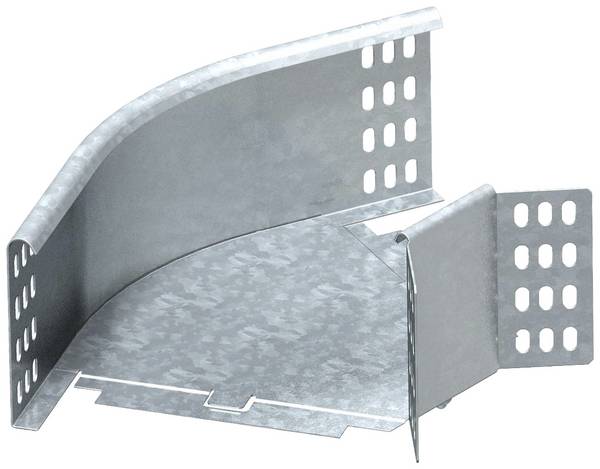

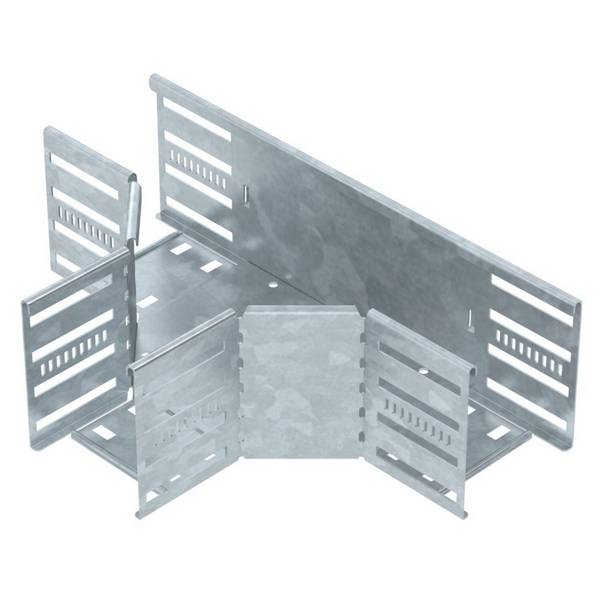

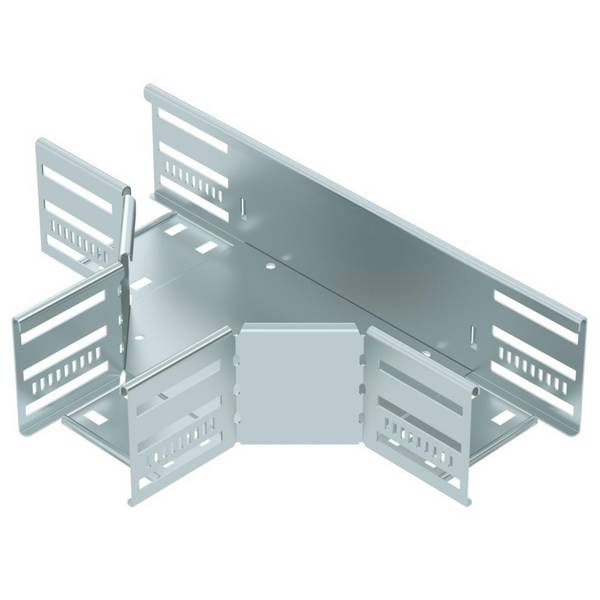

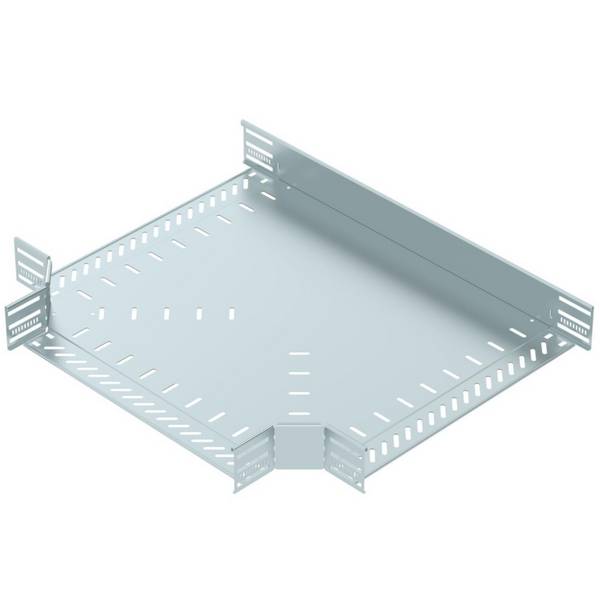

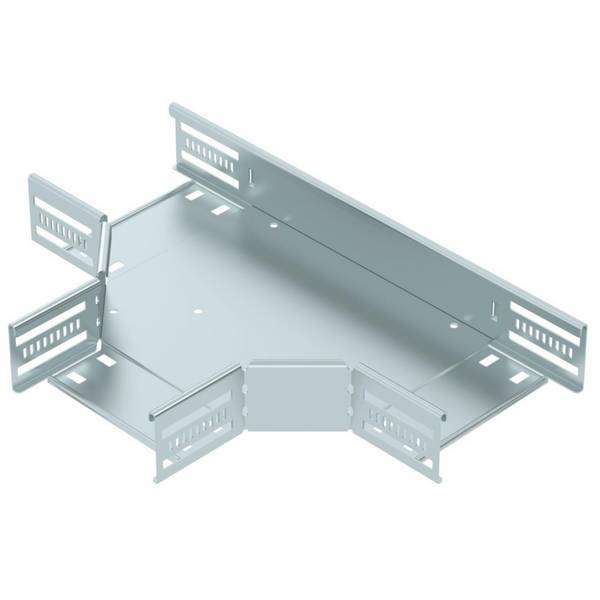

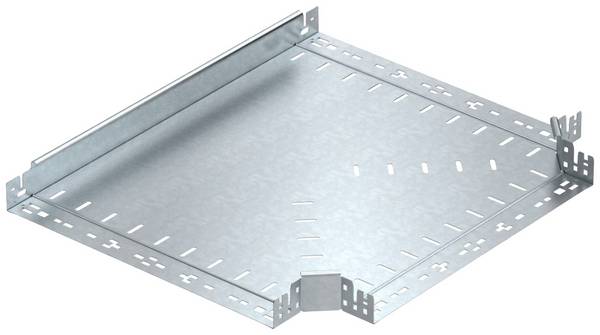

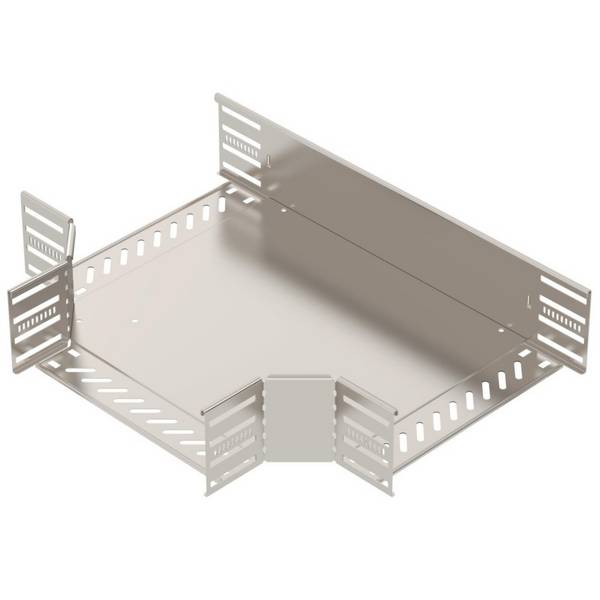

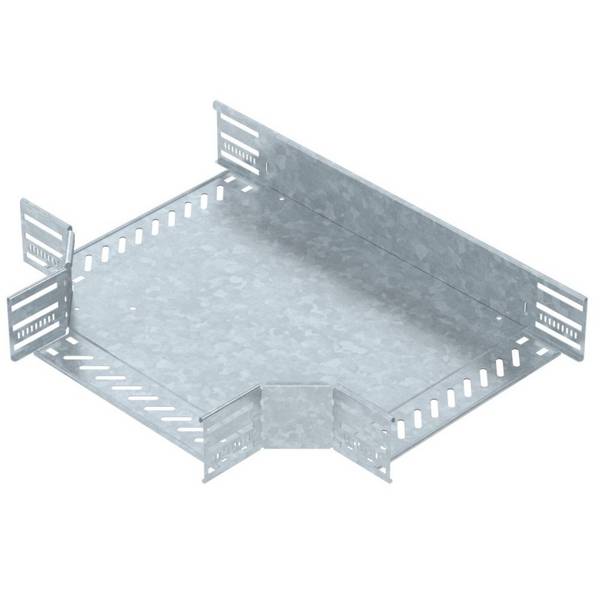

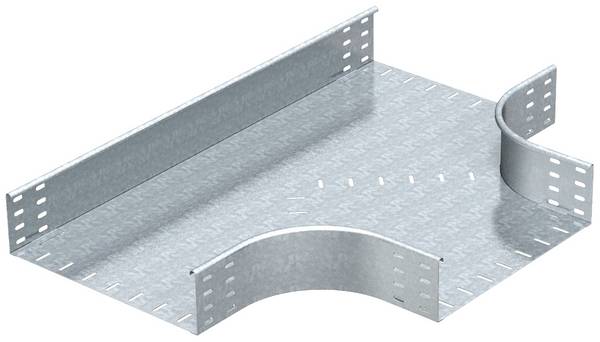

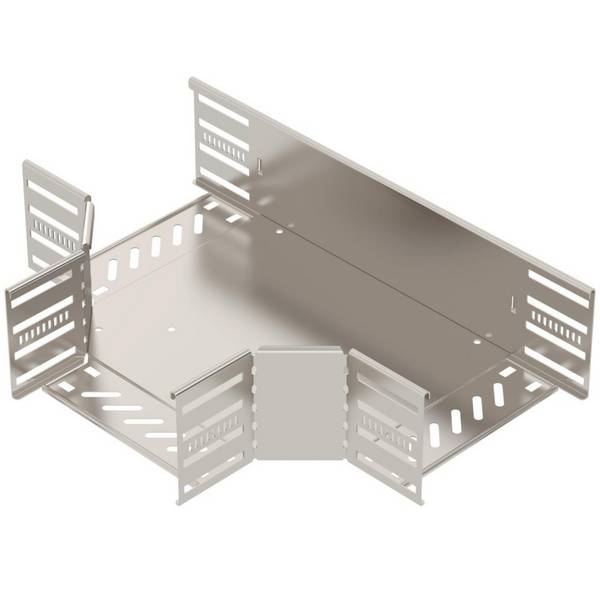

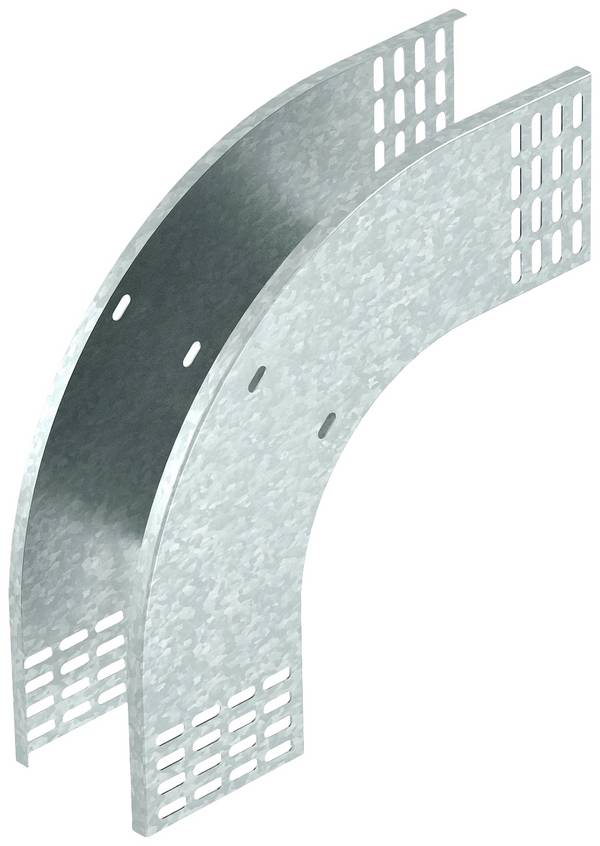

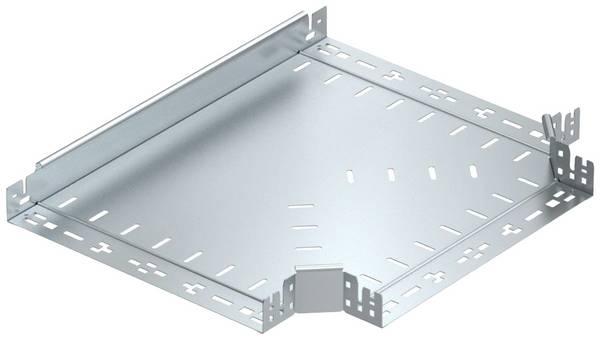

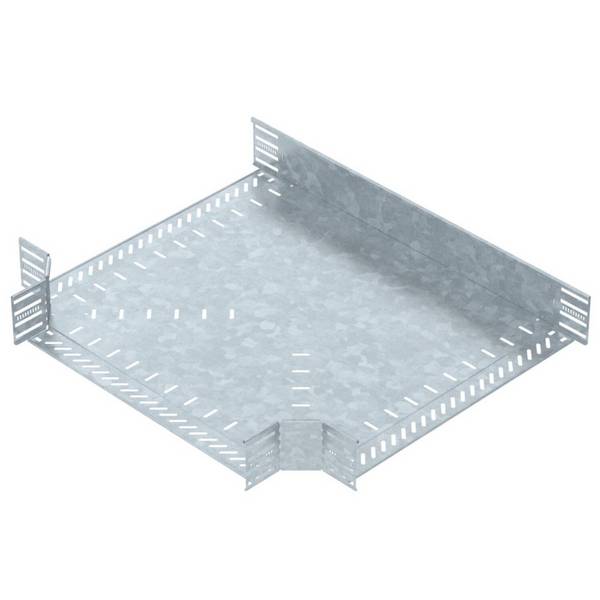

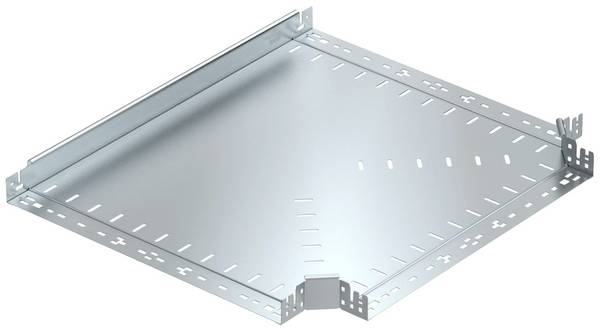

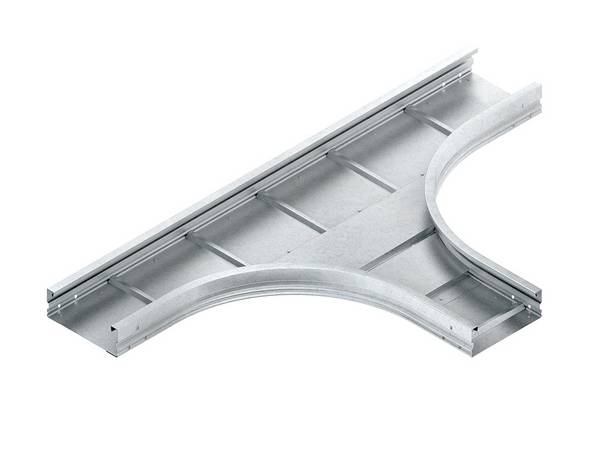

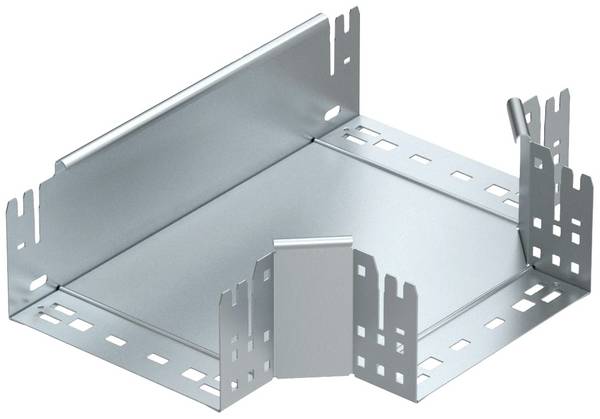

Kabelleiter sind besonders leichte Varianten aus Drahtgitter für geringe bis mittlere Kabellasten. Sie eignen sich für die Stromkabel-Verlegung in Bürogebäuden. Kabelbahnen bezeichnen umfassende Systeme mit Bögen, Abzweigen und Steigern für komplexe dreidimensionale Verlegung.

Welche Kabelrinne ist die richtige für mein Projekt?

Die Auswahl basiert auf mehreren technischen und praktischen Kriterien.

Lastberechnung durchführen: Ermitteln Sie das Gesamtgewicht aller zu verlegenden Kabel pro Meter Länge. Addieren Sie 30–50 % Reserve für zukünftige Erweiterungen. Wählen Sie eine Kabelrinne, deren Tragfähigkeit diesen Wert deutlich überschreitet.

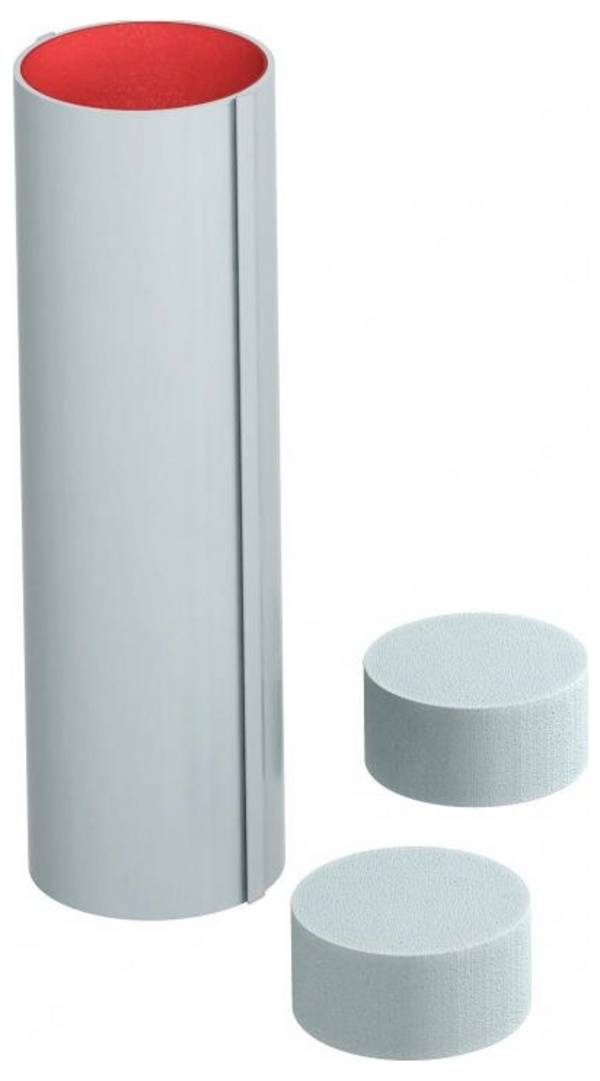

Umgebungsbedingungen berücksichtigen: In Innenräumen genügen Kabelrinnen aus verzinktem Stahl. Feuchträume, Außenbereiche oder aggressive Atmosphären erfordern Edelstahl oder speziell beschichtete Ausführungen. Für Bereiche mit erhöhten Brandschutzanforderungen können Brandschutzkanäle als ergänzende Maßnahme sinnvoll sein.

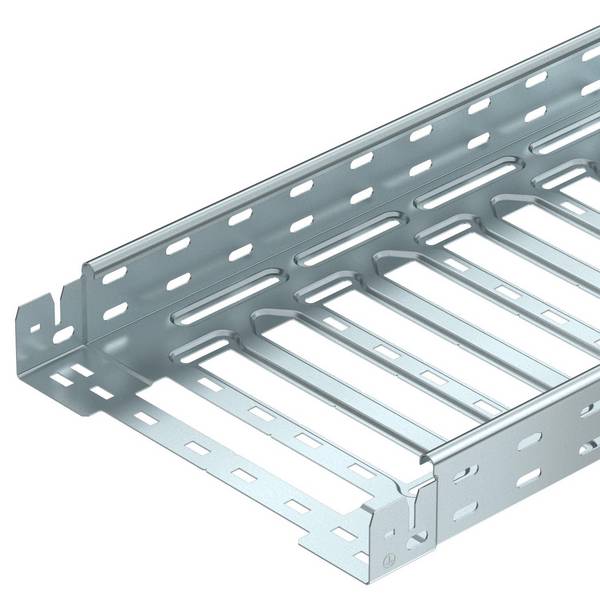

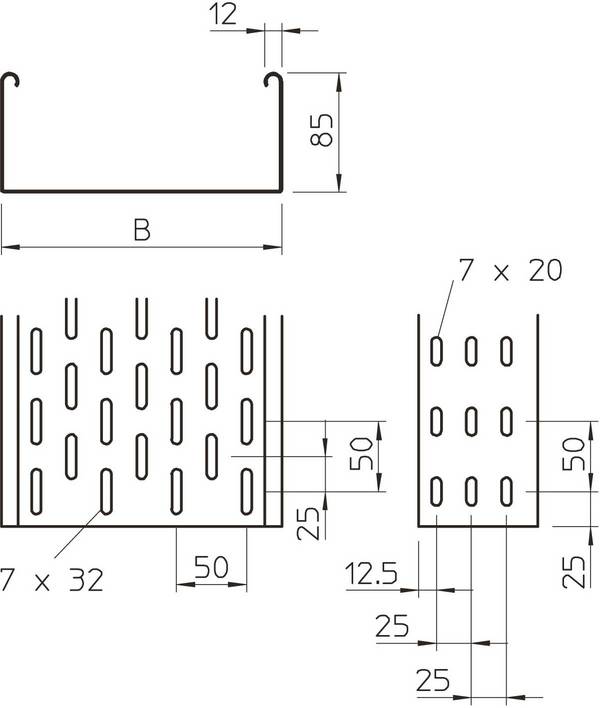

Dimensionierung planen: Die Breite sollte so gewählt werden, dass Kabel nicht zu dicht liegen. Als Faustregel gilt: Kabel sollten maximal 50 % des Querschnitts der Kabelrinne füllen. Bei einer Breite von 200 mm und einer Höhe von 60 mm sollte die tatsächliche Kabelfüllung 3000 mm² nicht überschreiten.

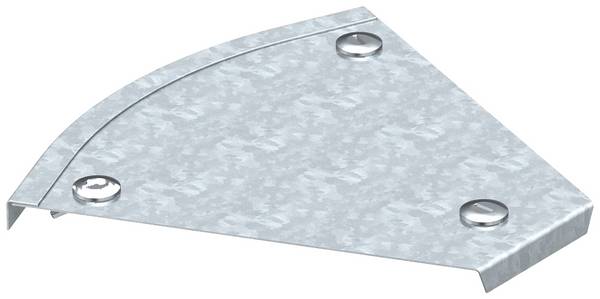

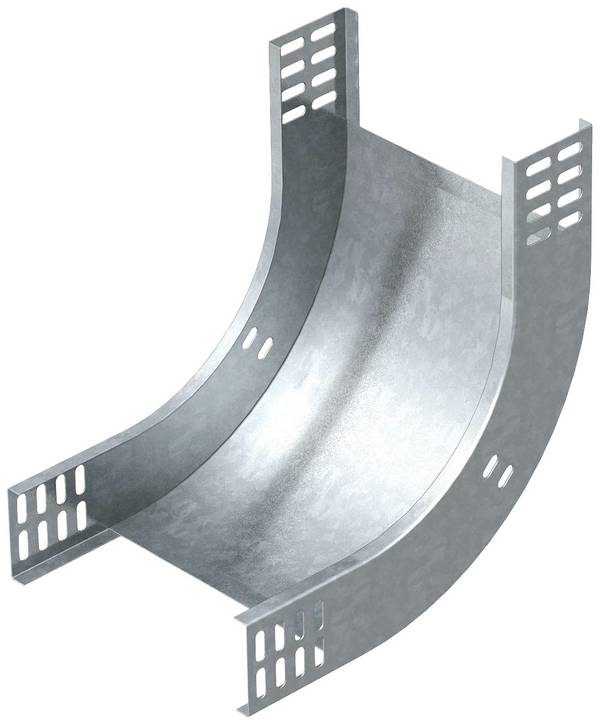

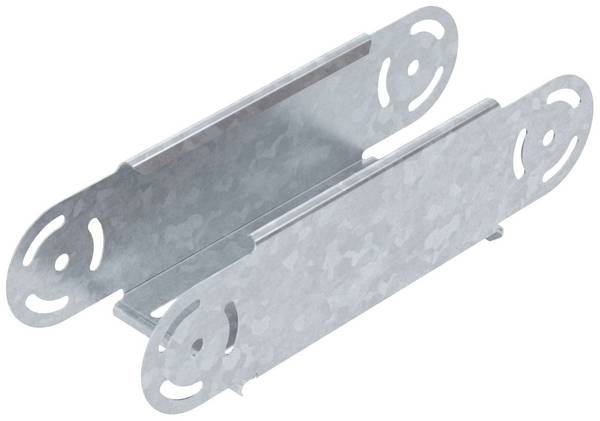

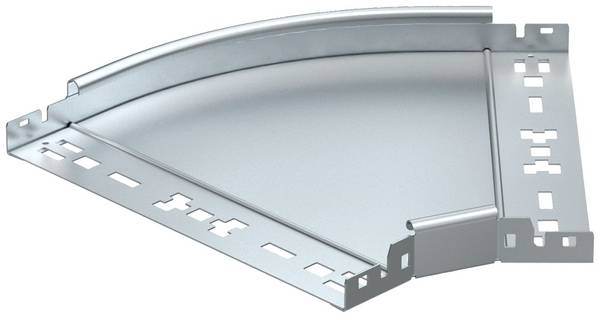

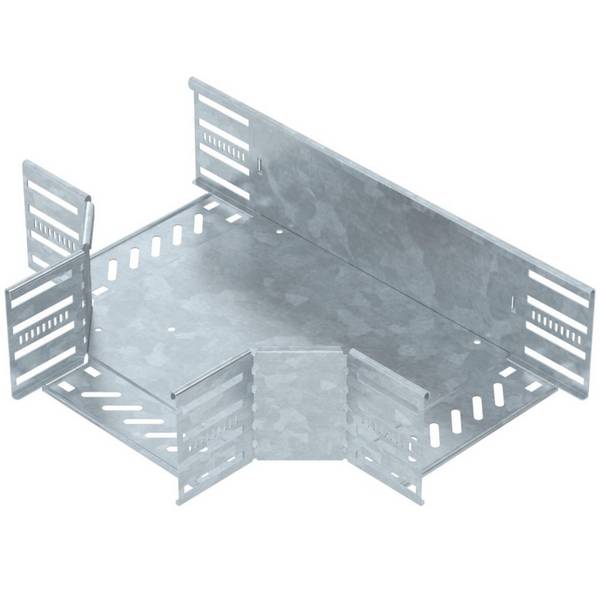

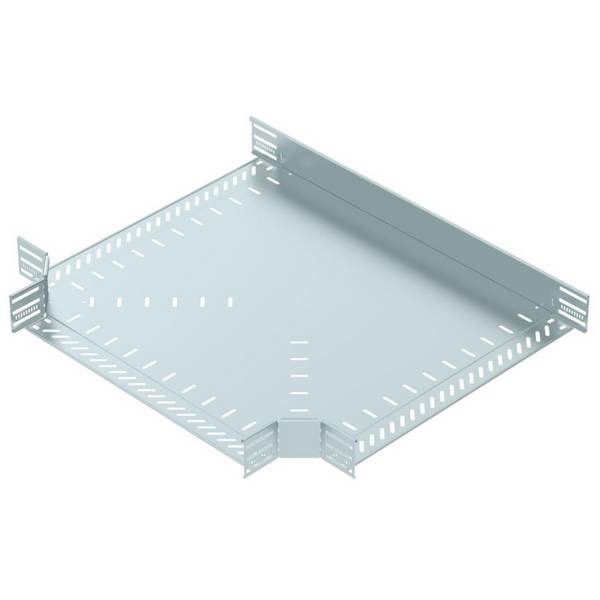

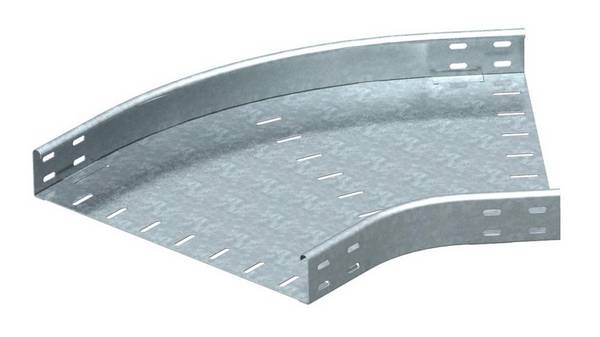

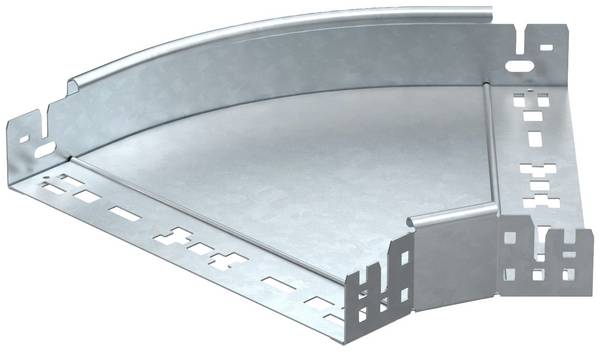

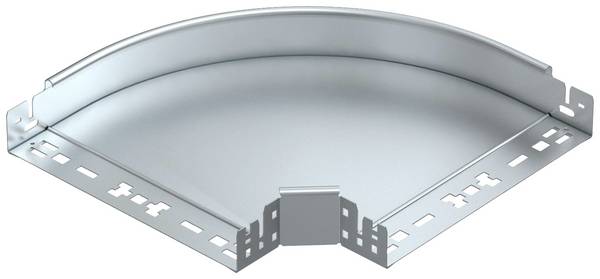

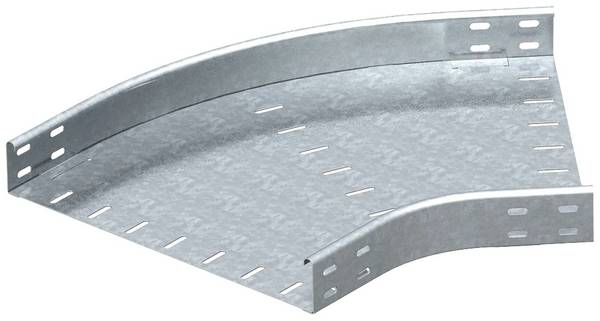

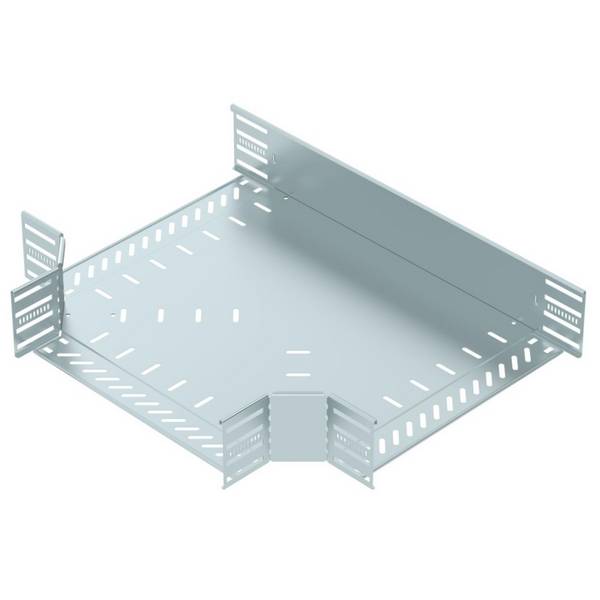

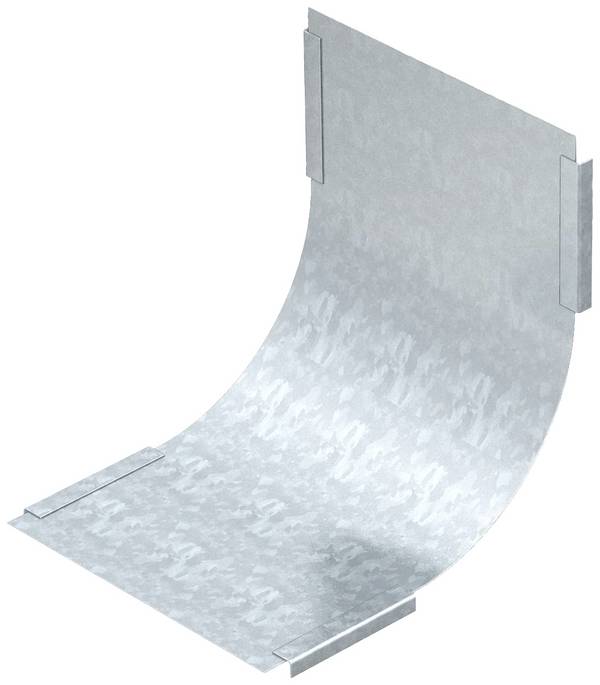

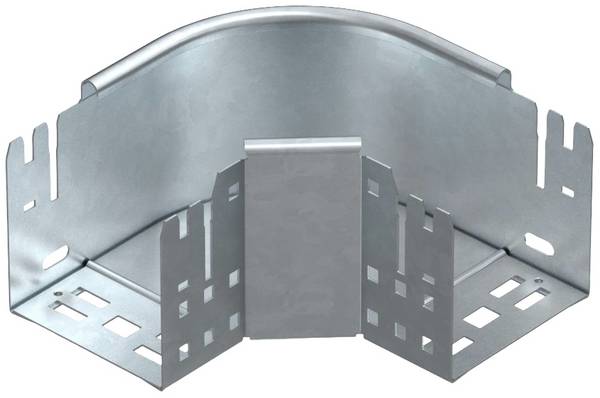

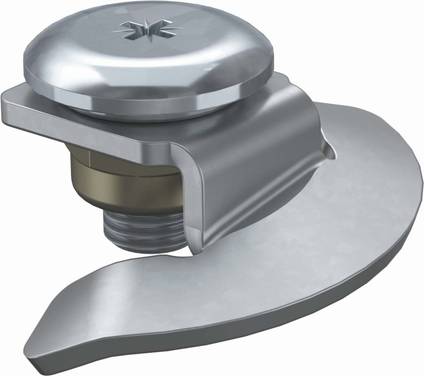

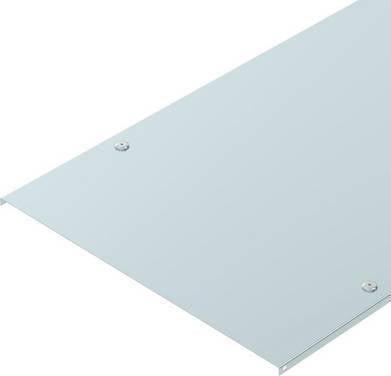

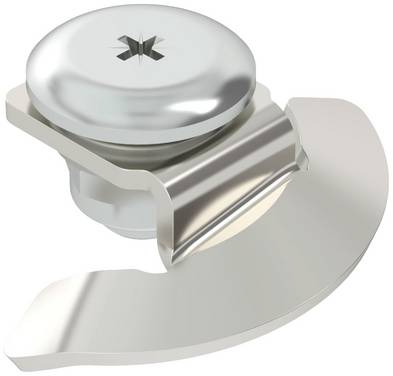

Erweiterbarkeit sicherstellen: Standardsysteme mit genormten Breiten (100, 200, 300, 400, 600 mm) bieten größte Flexibilität. Verbinder, Bögen und Kabelkanal für Ecken sollten verfügbar sein. Wenn Sie Kabelrinnen kaufen, prüfen Sie die Verfügbarkeit von Zubehör.

Achtung: Bei der Montage an der Decke müssen Abstände zu anderen Installationen eingehalten werden. Mindestens 200 mm zu Lüftungskanälen und 300 mm zu Heizungsrohren sind empfohlen.

Wie werden Kabelrinnen fachgerecht montiert?

Die fachgerechte Montage gewährleistet Stabilität und Sicherheit über die gesamte Lebensdauer.

1. Trassenführung planen: Zeichnen Sie den Verlauf der Kabelrinnen in Gebäudeplänen ein. Berücksichtigen Sie Abstände zu anderen Gewerken und möglichst kurze Wege.
2. Befestigungspunkte festlegen: Der Stützenabstand richtet sich nach Tragfähigkeit und Last. Typische Abstände liegen bei 1,5 bis 3 Metern. Markieren Sie alle Befestigungspunkte exakt.

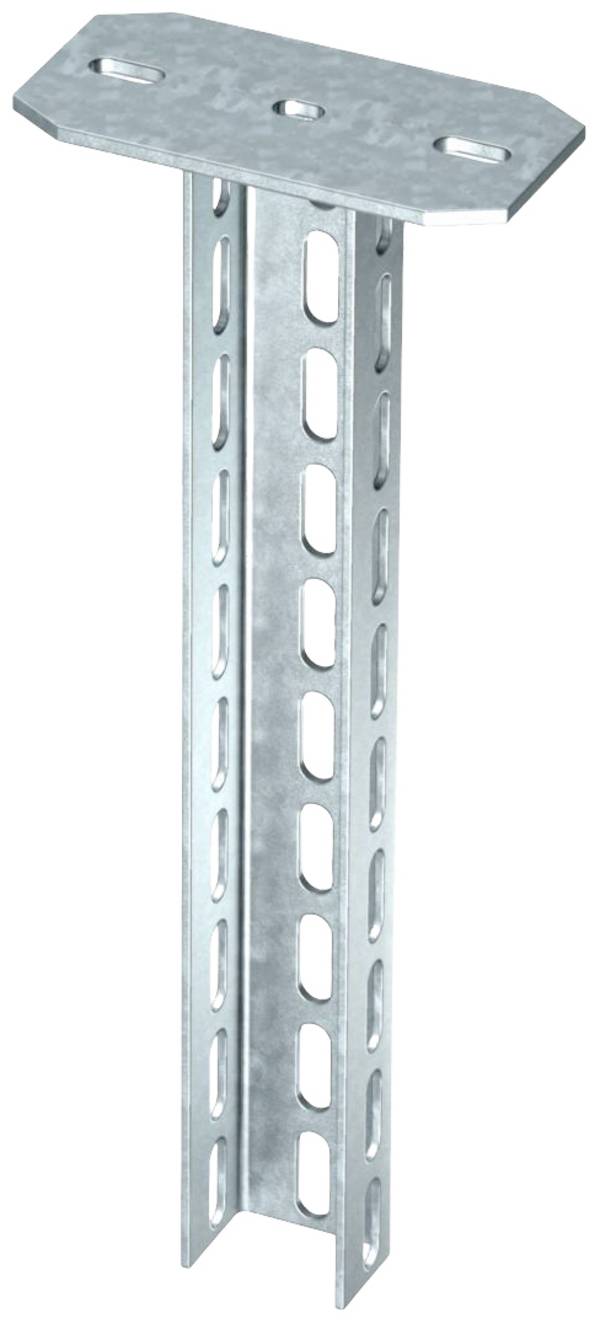

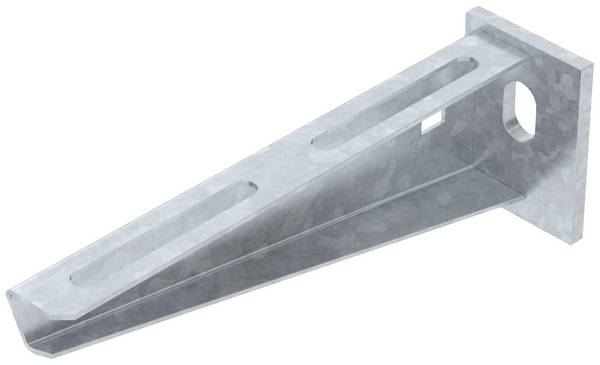

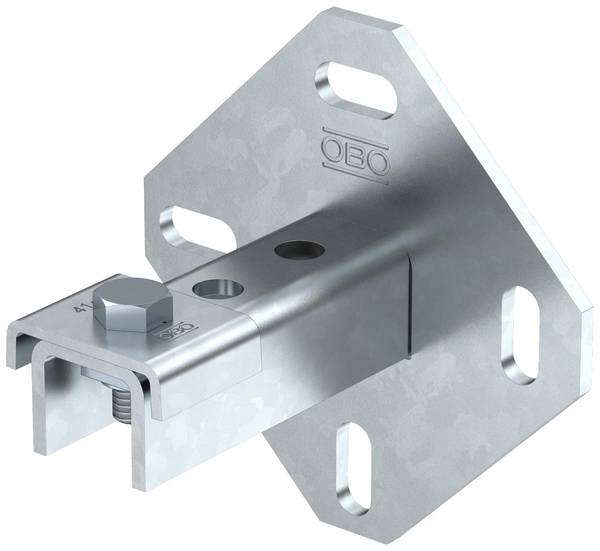

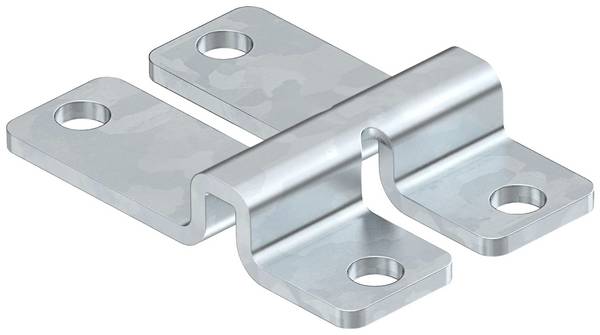

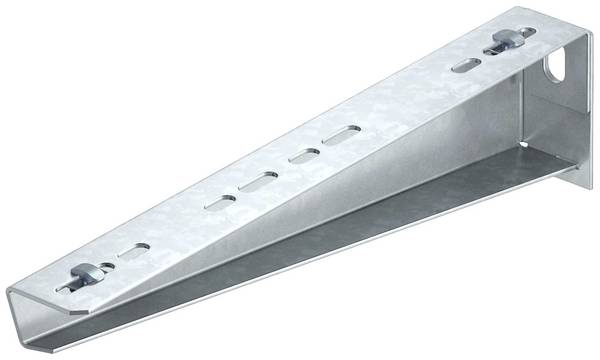

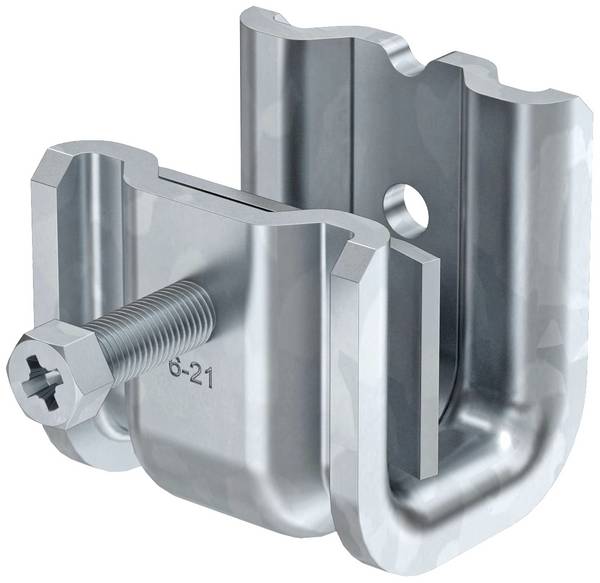

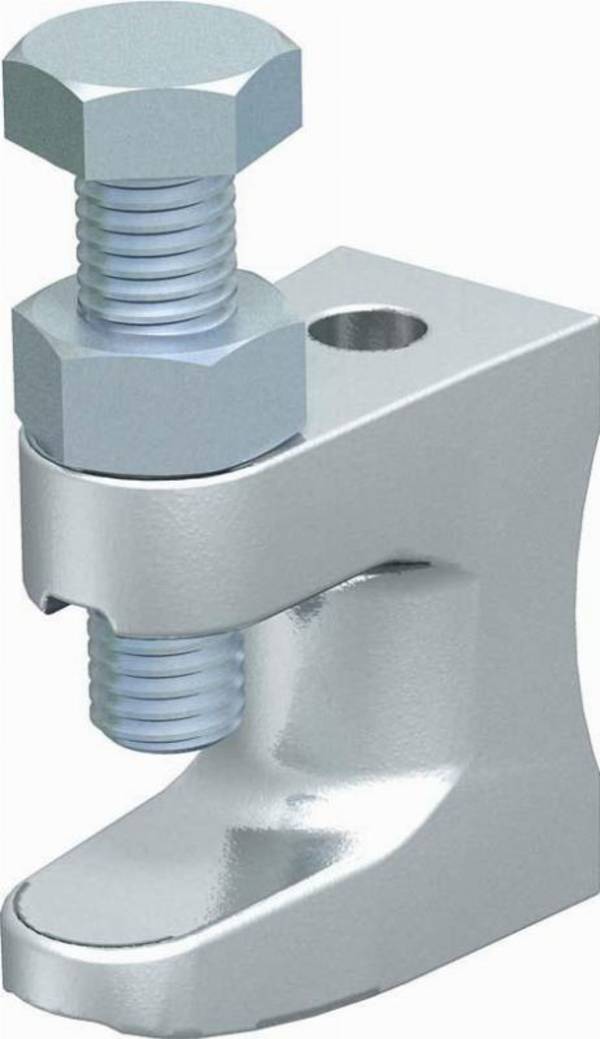

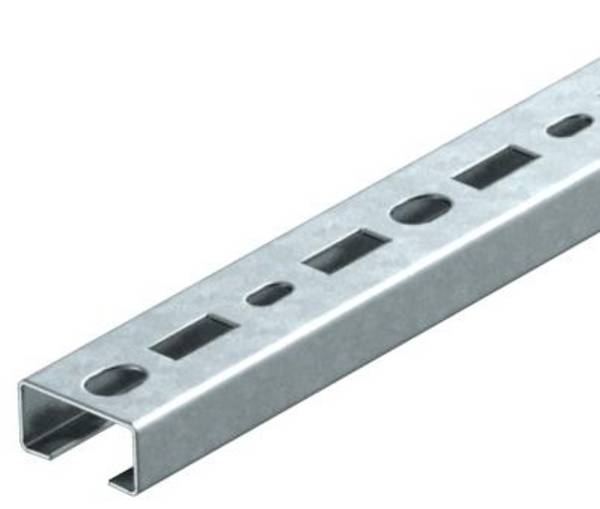

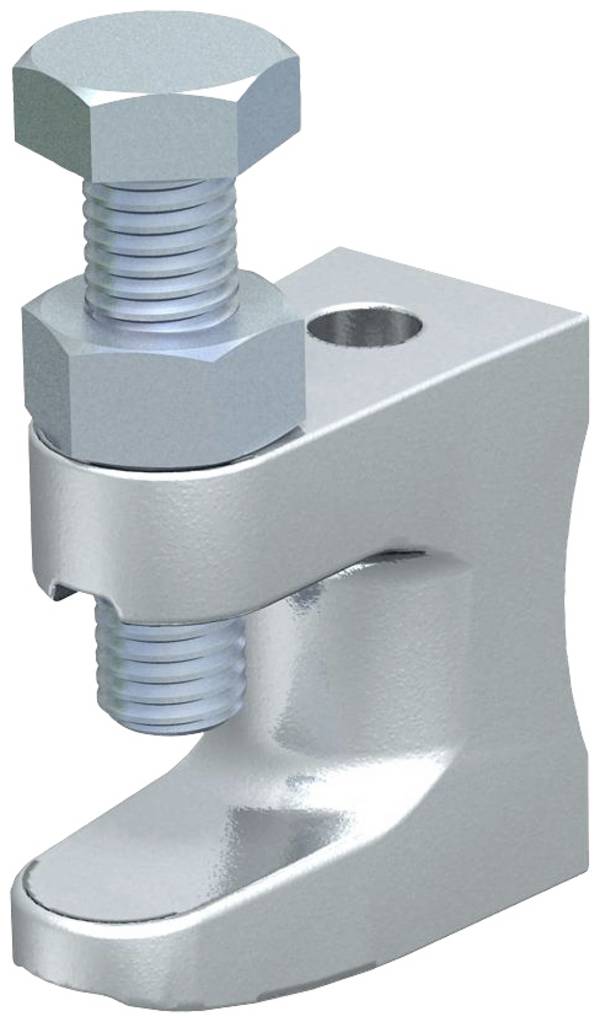

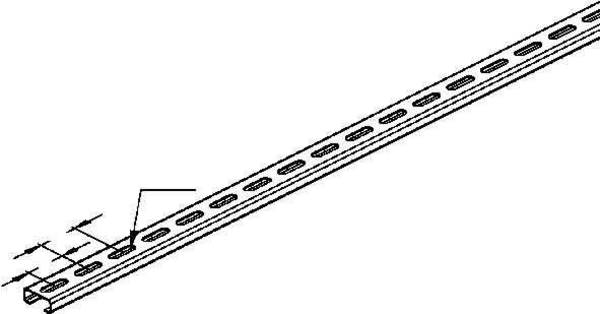

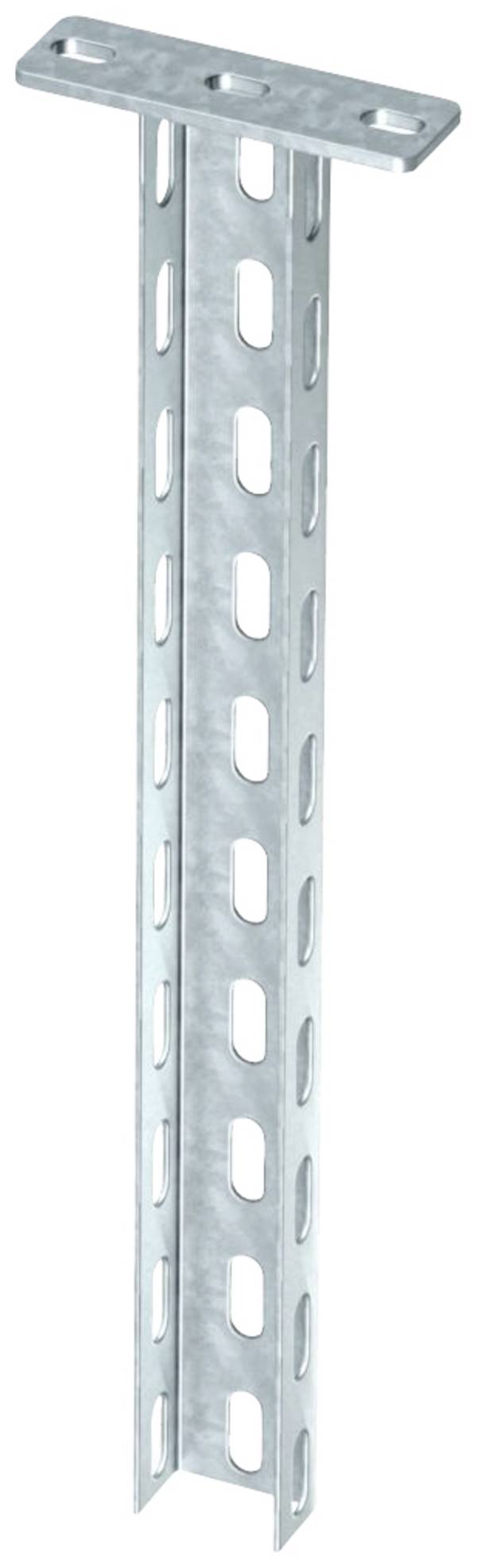

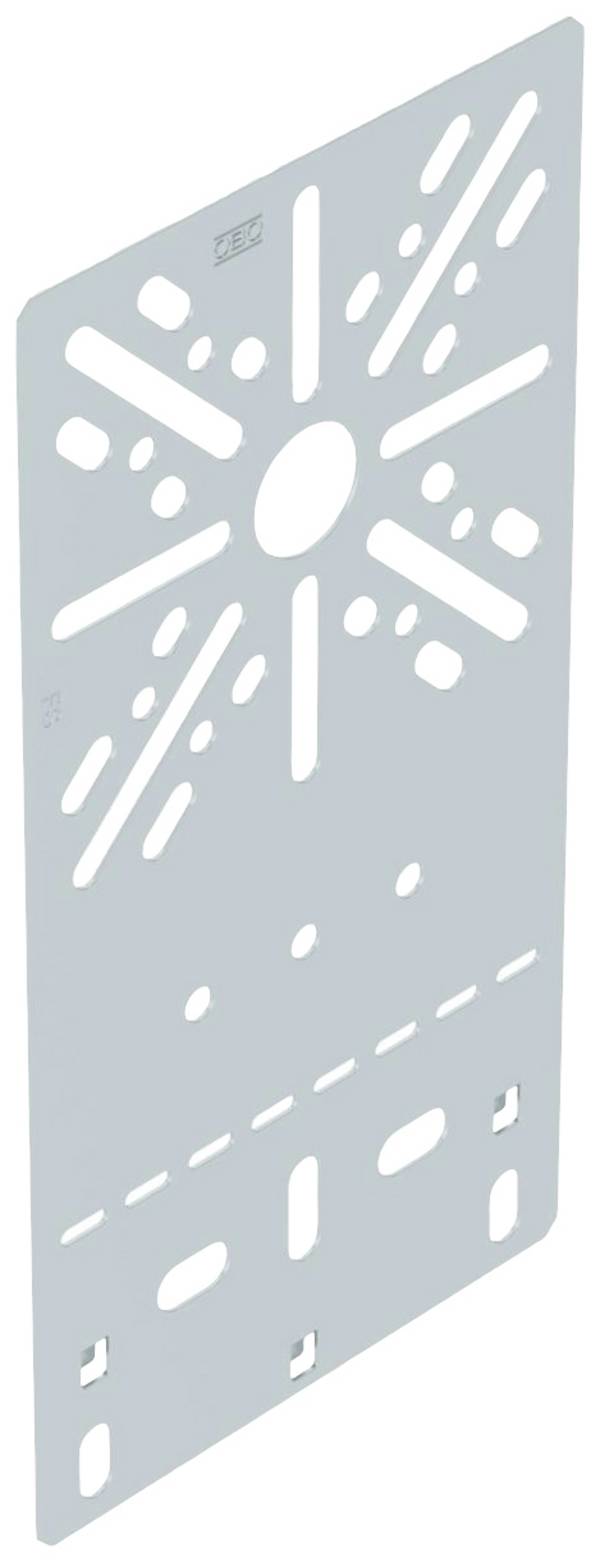

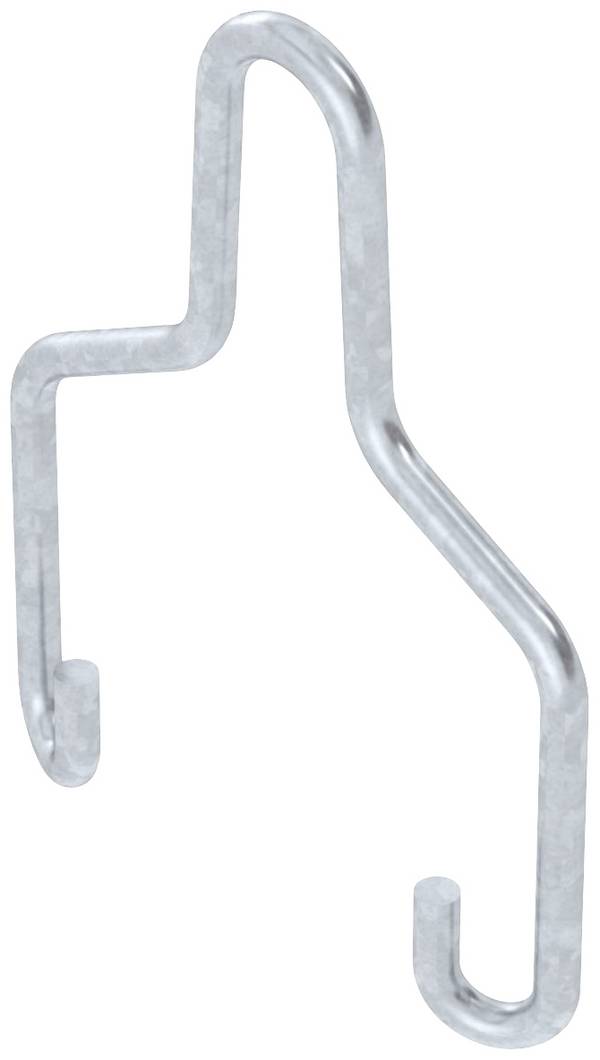

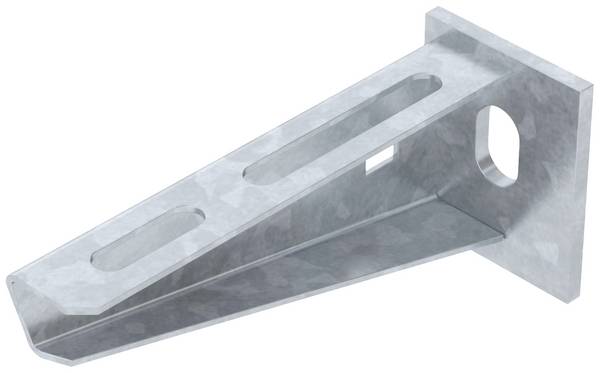

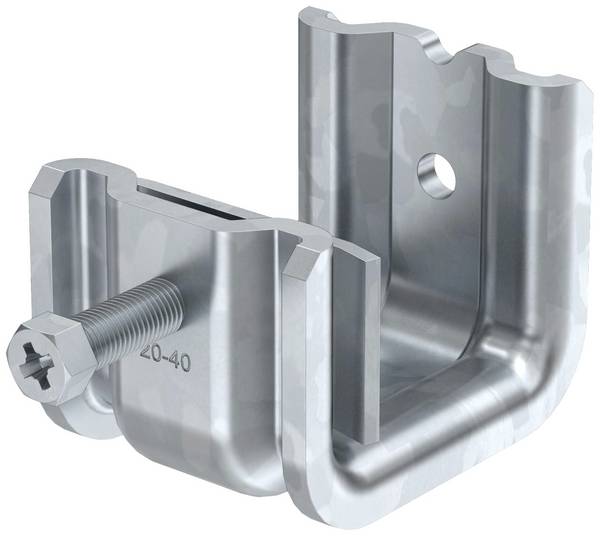

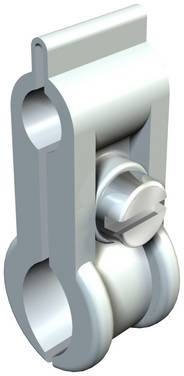

3. Konsolen montieren: Befestigen Sie Wandkonsolen oder Deckenhänger mit geeigneten Dübel. Die Tragfähigkeit der Befestigung muss die Last der gefüllten Kabelrinne sicher aufnehmen.

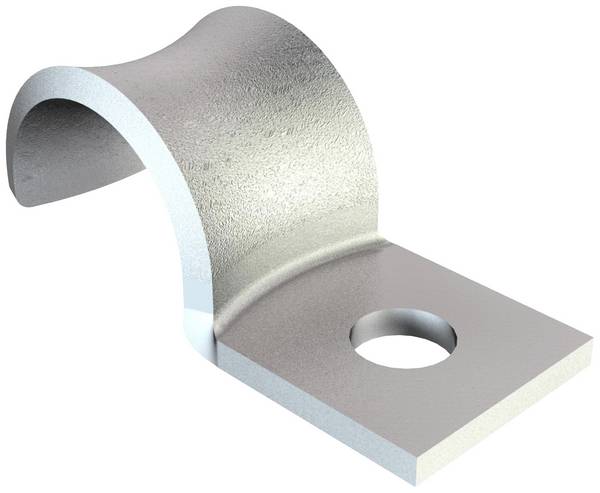

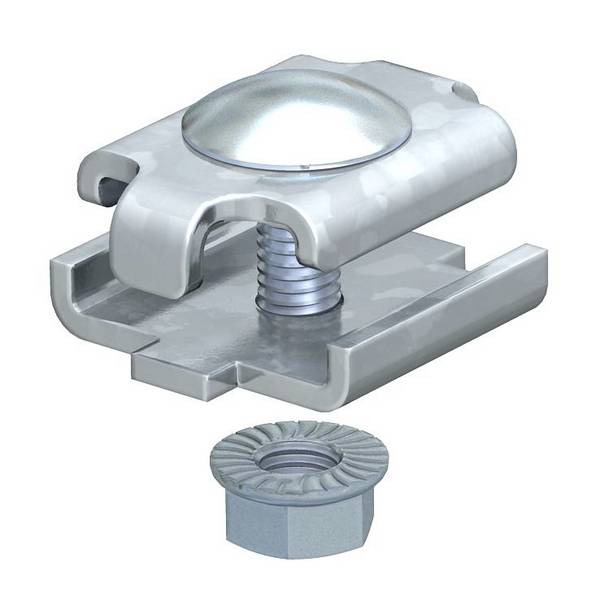

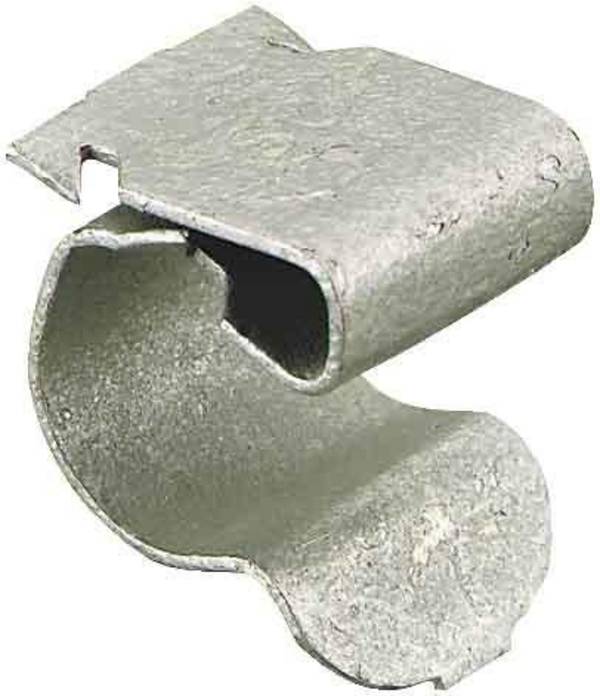

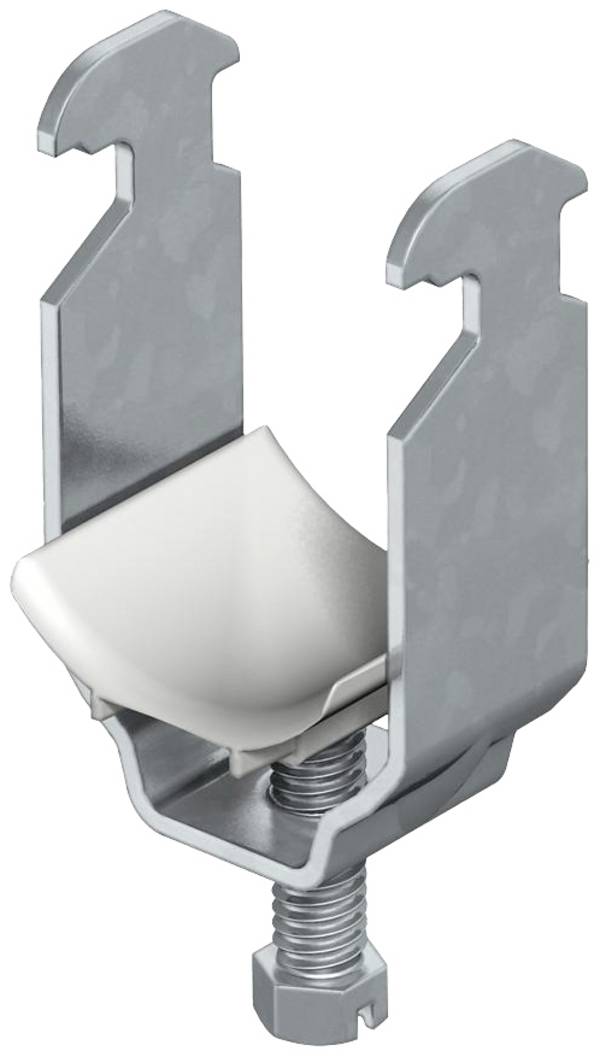

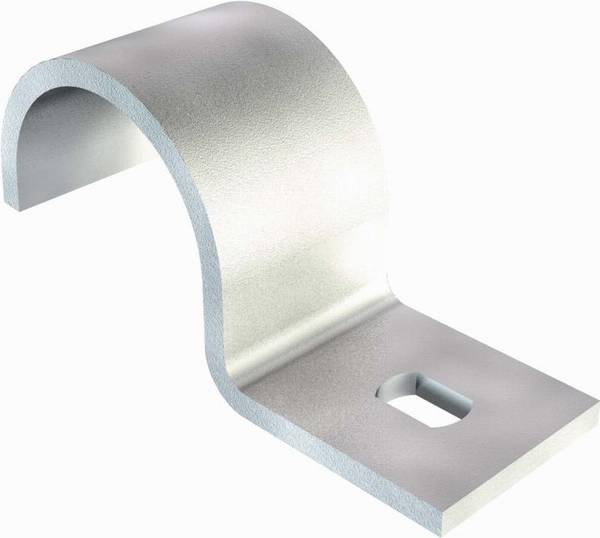

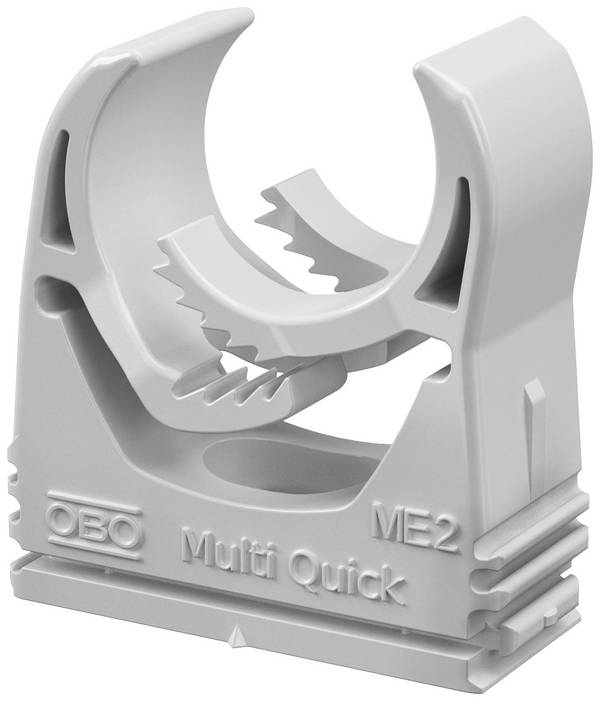

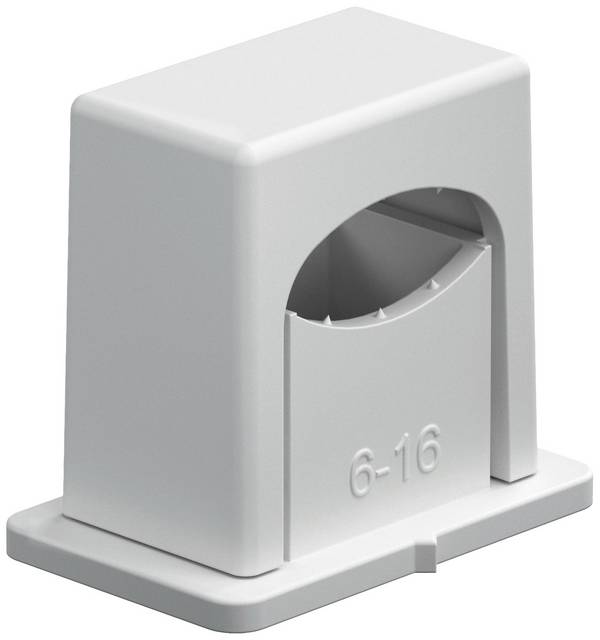

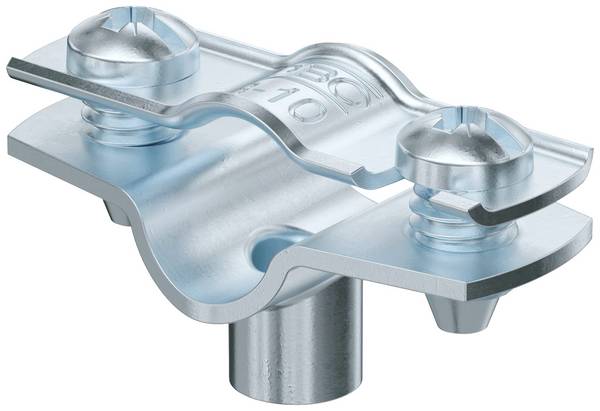

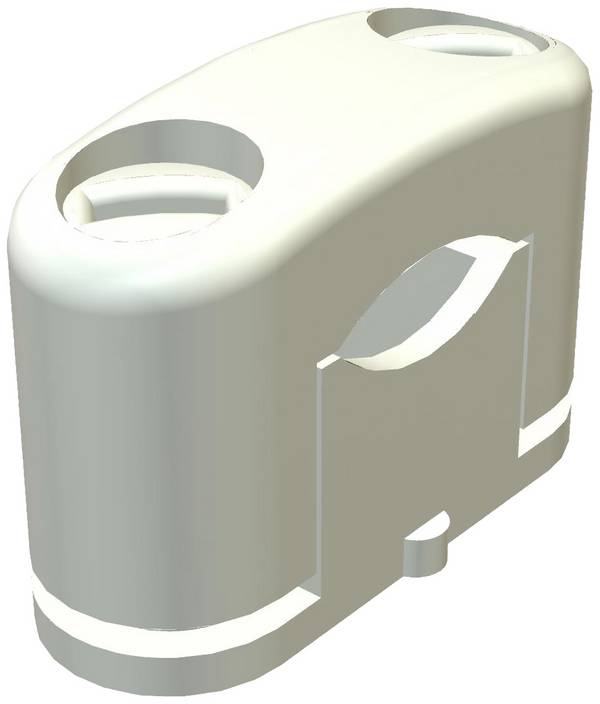

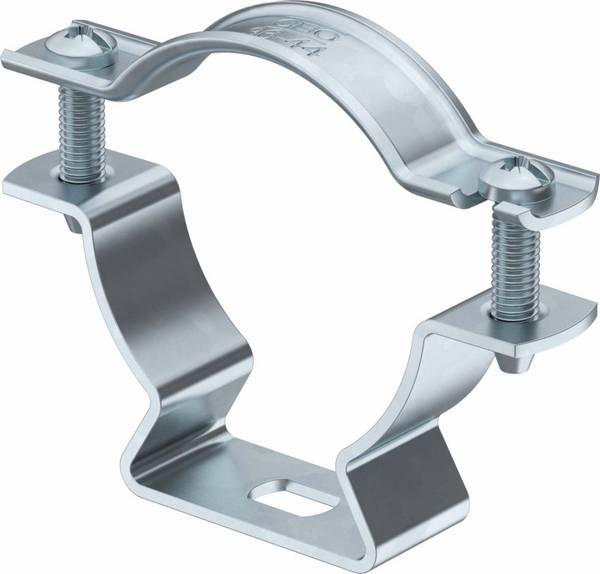

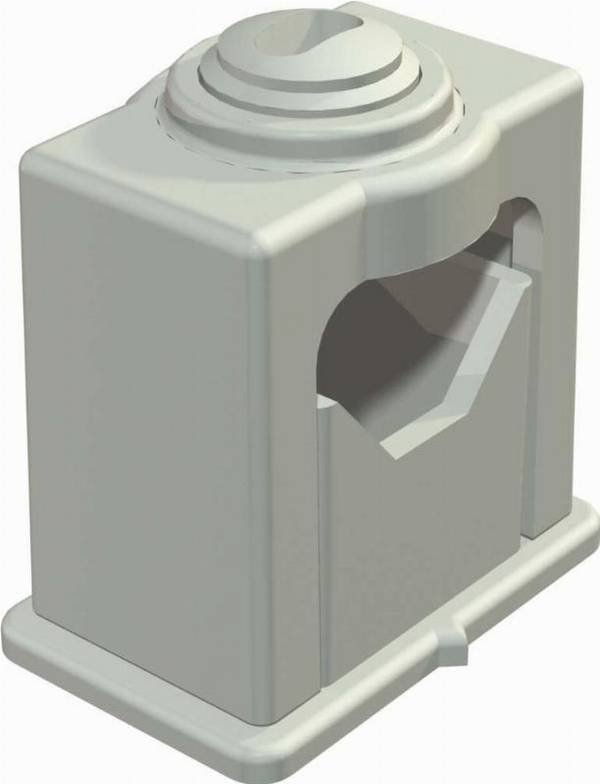

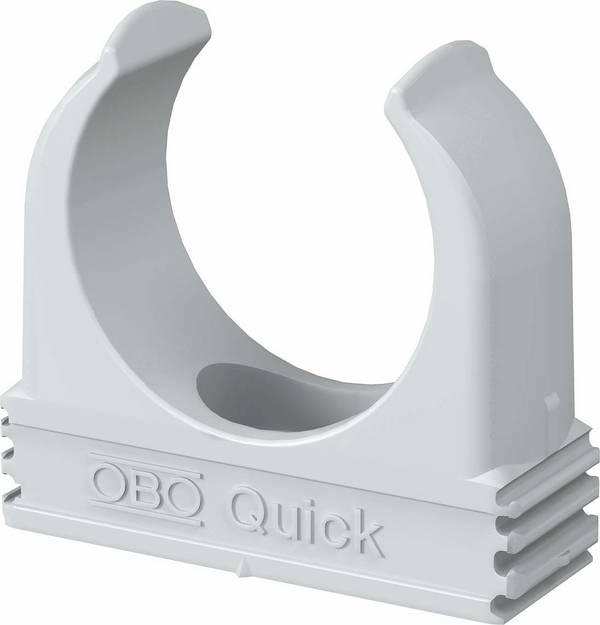

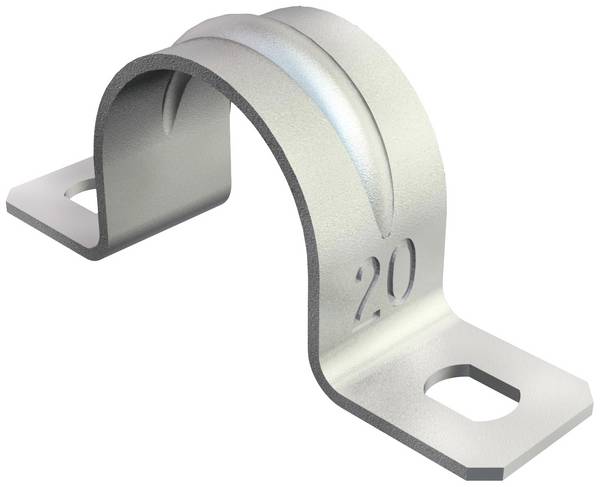

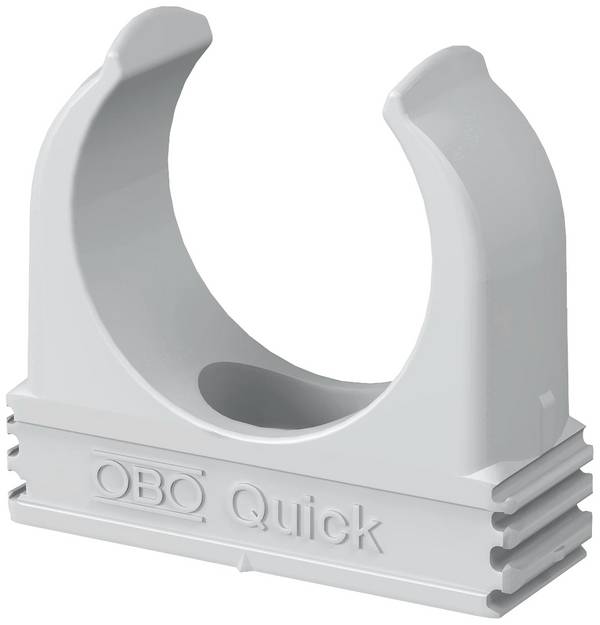

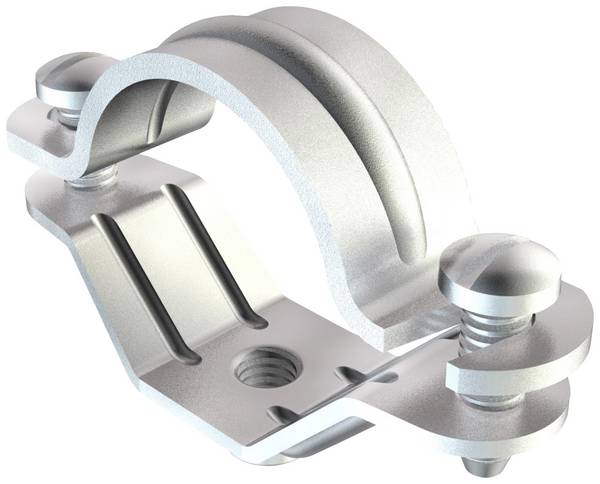

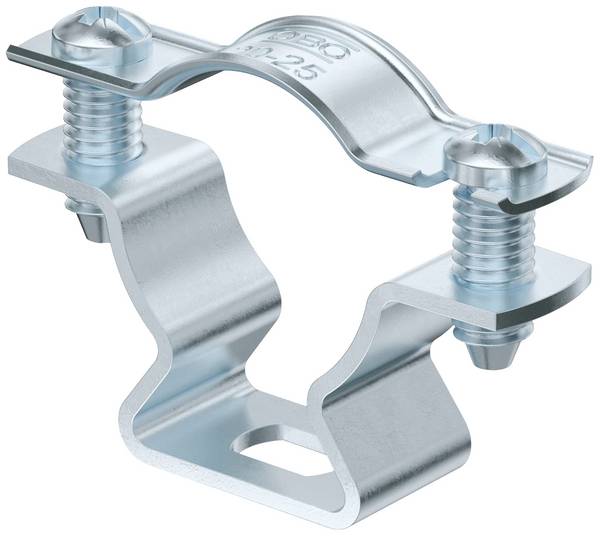

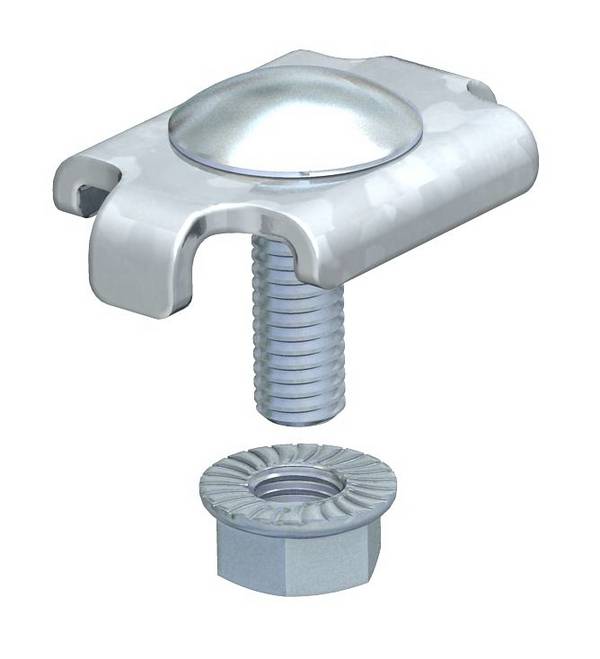

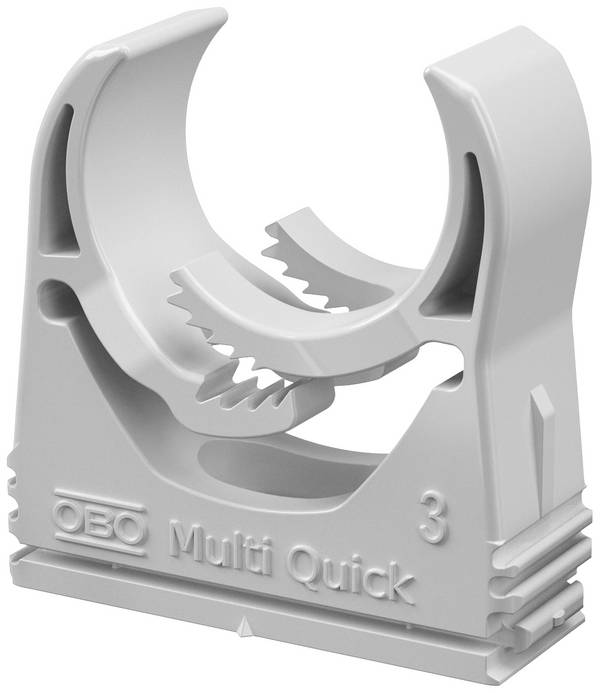

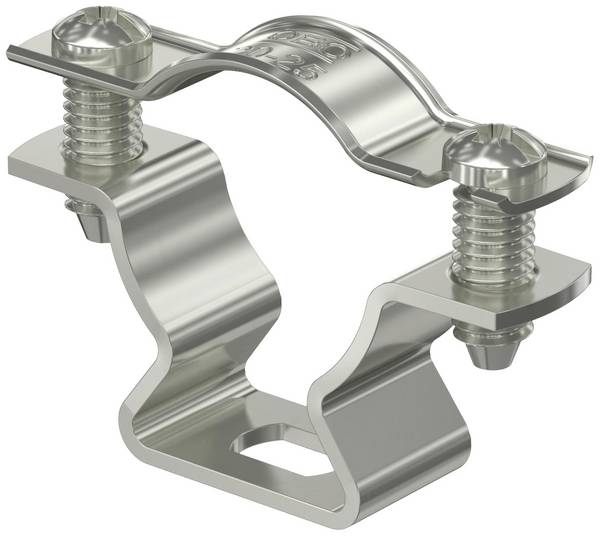

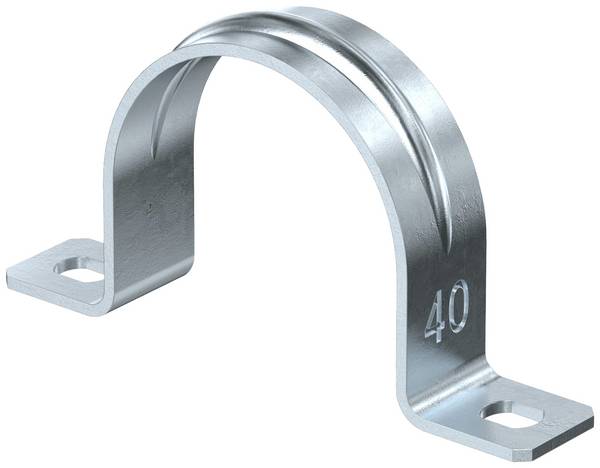

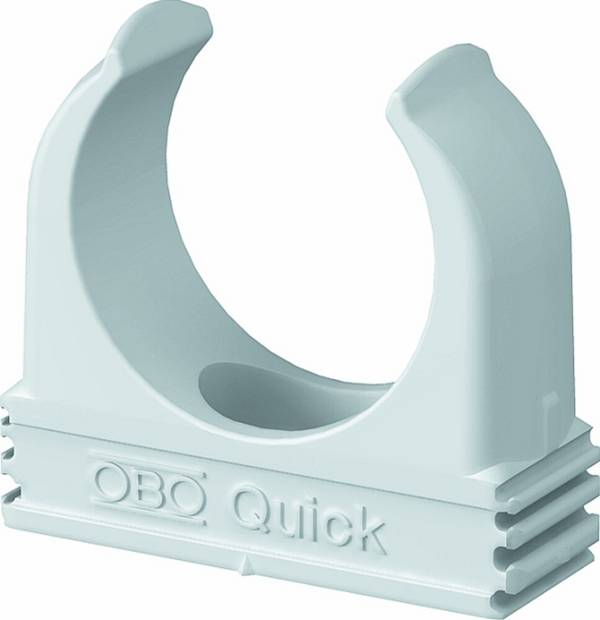

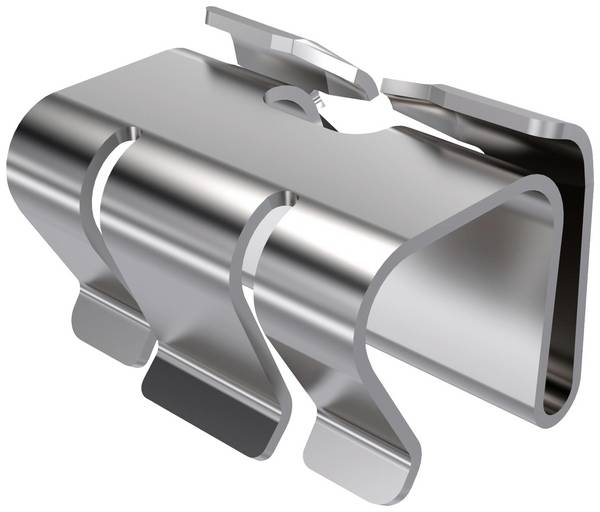

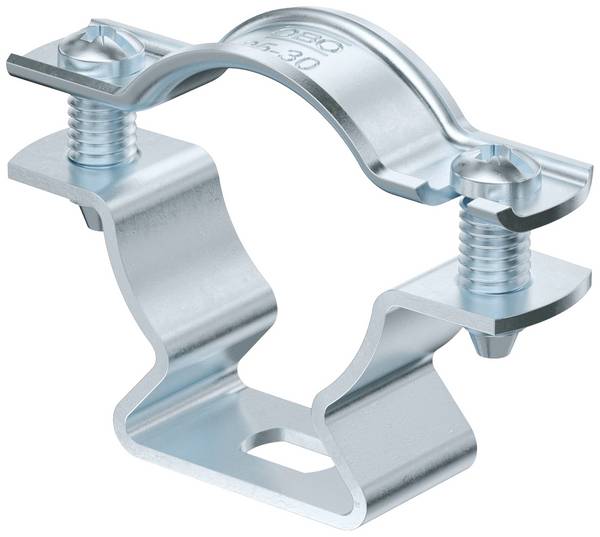

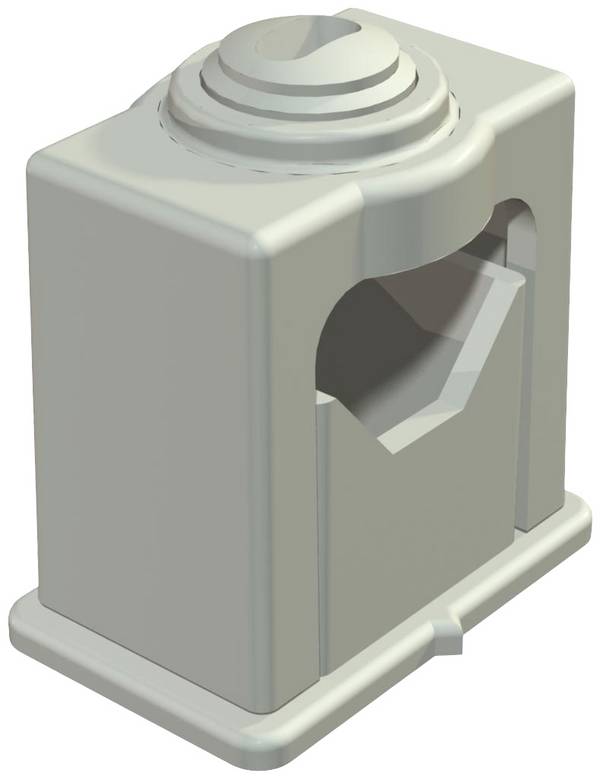

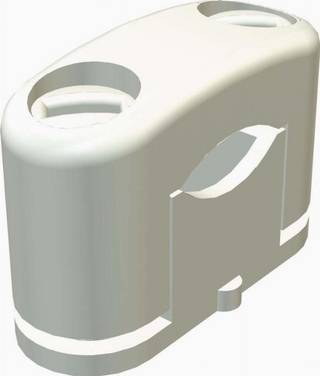

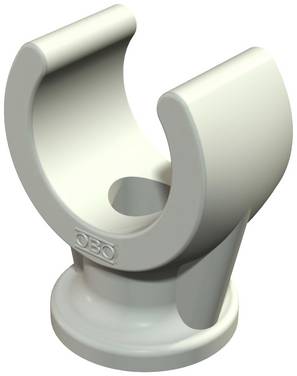

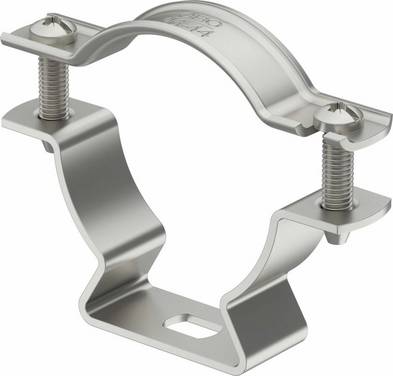

4. Kabelrinnen verlegen: Legen Sie die Rinnenelemente auf die Konsolen und verbinden Sie sie mit den vorgesehenen Verbindern. Kabelklammern können einzelne Kabel zusätzlich fixieren. Achten Sie auf exakte Ausrichtung.
5. Erdung herstellen: Kabelrinnen aus Metall müssen geerdet werden. Verbinden Sie alle Elemente elektrisch leitend und schließen Sie die Trasse an das Potenzialausgleichssystem an.
6. Kabel einlegen: Verlegen Sie Kabel ordentlich ohne scharfe Biegungen. Kennzeichnen Sie Leitungen an beiden Enden.
