Kühlkörper
243 ErgebnisseDetails | Preis | Verfügbarkeit | Wärmewiderstand R(th) | Breite | Höhe | Material | Zertifizierungen | Länge | Passend für | Durchmesser | Verpackungsart | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
Bestell-Nr.:166111 EAN:4016138077872 Teile-Nr.:10015838 30,99 € inkl. MwSt. 115 Stück auf Lager Lieferung Fr., 30. Okt. | 0.3 K/W | 75 mm | 62 mm | Aluminium | RoHS | 150 mm | - | - | - | |||
Bestell-Nr.:188816 EAN:2050000073199 Teile-Nr.:10020503 inkl. MwSt. 69 Stück auf Lager Lieferung Fr., 30. Okt. | 0.7 K/W | 200 mm | 40 mm | Aluminium | RoHS | 100 mm | - | - | - | |||
 Abb. ähnlich Bestell-Nr.:187950 EAN:2050000072451 Teile-Nr.:10034978 0,55 € inkl. MwSt. 275 Stück auf Lager Lieferung Fr., 30. Okt. Min: 3 | 25 K/W | 20.5 mm | 7 mm | Aluminium | RoHS | 25 mm | TO-220 | - | - | |||
 Abb. ähnlich Bestell-Nr.:188271 EAN:2050000072741 Teile-Nr.:10035004 inkl. MwSt. 1083 Stück auf Lager Lieferung Fr., 30. Okt. Min: 5 | 24 K/W | 13.5 mm | 9.5 mm | Aluminium | RoHS | 19.1 mm | SOT-32, TO-220 | - | - | |||
 Abb. ähnlich Bestell-Nr.:188883 EAN:2050000073212 Teile-Nr.:10021164 inkl. MwSt. 23 Stück auf Lager Lieferung Fr., 30. Okt. | 0.65 K/W | 180 mm | 48 mm | Aluminium | RoHS | 100 mm | - | - | - | |||
Bestell-Nr.:1586578 EAN:4064161297996 Teile-Nr.:1586578 inkl. MwSt. 151 Stück auf Lager Lieferung Fr., 30. Okt. | 8 K/W | 32 mm | 20 mm | Aluminium | RoHS | 30 mm | TO-220 | - | - | |||

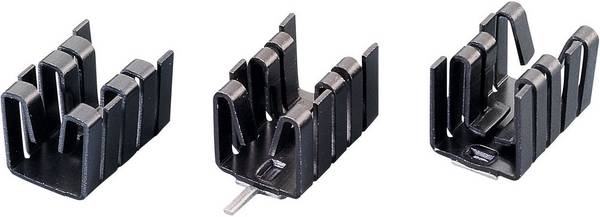

 Abb. ähnlich Bestell-Nr.:188573 EAN:2050000073021 Teile-Nr.:10006496 inkl. MwSt. 387 Stück auf Lager Lieferung Fr., 30. Okt. | 21 K/W | 14.5 mm | 12.7 mm | Aluminium | RoHS | 19 mm | TO-220 | - | - | |||
 Abb. ähnlich Bestell-Nr.:188476 EAN:2050000072932 Teile-Nr.:10019009 inkl. MwSt. 33 Stück auf Lager Lieferung Fr., 30. Okt. | 2.5 K/W | 100 mm | 10 mm | Aluminium | RoHS | 159 mm | - | - | - | |||
Bestell-Nr.:188808 EAN:2050000073182 Teile-Nr.:10020499 inkl. MwSt. Lieferung Mo., 2. Nov. | 0.87 K/W | 200 mm | 40 mm | Aluminium | RoHS | 75 mm | - | - | - | |||
Bestell-Nr.:188891 EAN:2050000073229 Teile-Nr.:10018937 inkl. MwSt. Lieferung Mo., 30. Nov. Min: 13Vielfache: 13 | 8.6 K/W | 29 mm | 11.5 mm | Aluminium | RoHS | 37.5 mm | SOT-32, TO-220 | - | - | |||
 Abb. ähnlich Bestell-Nr.:188972 EAN:2050000073304 Teile-Nr.:10022575 0,86 € inkl. MwSt. Lieferung Mo., 2. Nov. | 4.2 K/W | 32 mm | 20 mm | Aluminium | RoHS | 50 mm | TO-126, TO-220 | - | - | |||
 Abb. ähnlich Bestell-Nr.:188727 EAN:2050000073144 Teile-Nr.:10019570 inkl. MwSt. 67 Stück auf Lager Lieferung Fr., 30. Okt. | 2.8 K/W | 41.5 mm | 34 mm | Aluminium | RoHS | 100 mm | - | - | - | |||
 Abb. ähnlich Bestell-Nr.:188697 EAN:2050000073113 Teile-Nr.:10019565 inkl. MwSt. Bald verfügbar | 3.5 K/W | 41.5 mm | 34 mm | Aluminium | RoHS | 50 mm | - | - | - | |||
Bestell-Nr.:2621539 EAN:2050007681854 Teile-Nr.:10133637 inkl. MwSt. Bald verfügbar | 4.25 K/W | 90 mm | 17 mm | Aluminium | - | 50 mm | - | - | - | |||
 Abb. ähnlich Bestell-Nr.:188034 EAN:2050000072543 Teile-Nr.:10019979 inkl. MwSt. Lieferung Mo., 30. Nov. | 0.75 K/W | 150 mm | 25 mm | Aluminium | RoHS | 200 mm | - | - | - | |||
 Abb. ähnlich Bestell-Nr.:181184 EAN:2050000758706 Teile-Nr.:10037040 inkl. MwSt. 155 Stück auf Lager Lieferung Fr., 30. Okt. | 13.8 K/W | 40 mm | 10 mm | Aluminium | RoHS | 40 mm | - | - | - | |||

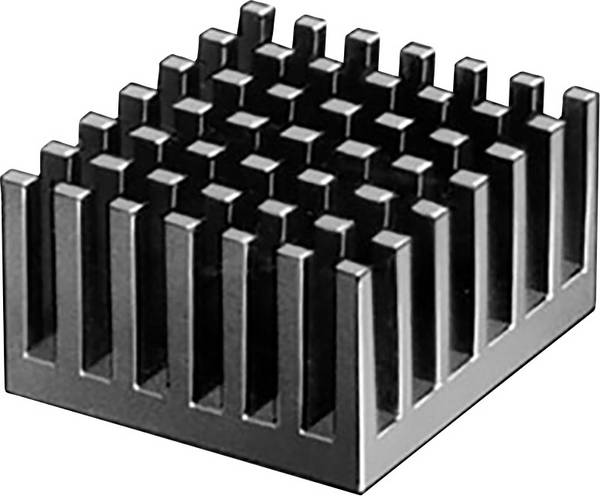

 Abb. ähnlich Bestell-Nr.:188168 EAN:2050000352096 Teile-Nr.:10037092 inkl. MwSt. 153 Stück auf Lager Lieferung Fr., 30. Okt. | 10.9 K/W | 24.76 mm | 15.24 mm | Aluminium | RoHS | 27.95 mm | - | - | - | |||
Bestell-Nr.:708468 EAN:2050001806093 Teile-Nr.:10021667 inkl. MwSt. 33 Stück auf Lager Lieferung Fr., 30. Okt. | 6.1 K/W | - | 15 mm | Aluminium | RoHS | - | - | 20 mm | - | |||
 Abb. ähnlich Bestell-Nr.:188301 EAN:2050000072772 Teile-Nr.:10019193 inkl. MwSt. Lieferung Mo., 2. Nov. Min: 10Vielfache: 10 | 5 K/W | 42 mm | 25 mm | Aluminium | RoHS | 38 mm | SOT-32, TO-220 | - | - | |||
 Abb. ähnlich Bestell-Nr.:1586590 EAN:2050004950885 Teile-Nr.:1586590 0,36 € inkl. MwSt. 900 Stück auf Lager Lieferung Fr., 30. Okt. | 17 K/W | 17 mm | 13 mm | Aluminium | RoHS | 35 mm | TO-220 | - | - | |||
 Abb. ähnlich Bestell-Nr.:188208 EAN:2050000352126 Teile-Nr.:10037026 -25% inkl. MwSt. 69 Stück auf Lager Lieferung Fr., 30. Okt. | 22 K/W | 23 mm | 6 mm | Aluminium | RoHS | 23 mm | - | - | - | |||
 Abb. ähnlich Bestell-Nr.:188018 EAN:2050000072529 Teile-Nr.:10019199 inkl. MwSt. 69 Stück auf Lager Lieferung Fr., 30. Okt. | 4 K/W | 42 mm | 25 mm | Aluminium | RoHS | 50 mm | SOT-32, TO-220 | - | - | |||
Bestell-Nr.:188751 EAN:2050000073151 Teile-Nr.:10018907 inkl. MwSt. 57 Stück auf Lager Lieferung Fr., 30. Okt. | 2.8 K/W | 88 mm | 35 mm | Aluminium | RoHS | 37 mm | - | - | - | |||
Bestell-Nr.:708469 EAN:2050001806109 Teile-Nr.:10021669 inkl. MwSt. 27 Stück auf Lager Lieferung Fr., 30. Okt. | 5.8 K/W | - | 20 mm | Aluminium | RoHS | - | - | 20 mm | - | |||
Bestell-Nr.:188611 EAN:2050000073045 Teile-Nr.:10022512 inkl. MwSt. 35 Stück auf Lager Lieferung Fr., 30. Okt. | 2.4 K/W | 97 mm | 25 mm | Aluminium | RoHS | 50 mm | - | - | - | |||
Bestell-Nr.:187798 EAN:2050000072284 Teile-Nr.:10020615 inkl. MwSt. 96 Stück auf Lager Lieferung Fr., 30. Okt. | 2.5 K/W | 65 mm | 20 mm | Aluminium | RoHS | 75 mm | - | - | - | |||
 Abb. ähnlich Bestell-Nr.:188195 EAN:2050000352119 Teile-Nr.:10037021 -23% inkl. MwSt. 28 Stück auf Lager Lieferung Fr., 30. Okt. | 29 K/W | 14 mm | 6 mm | Aluminium | RoHS | 14 mm | - | - | - | |||
 Abb. ähnlich Bestell-Nr.:188956 EAN:2050000073281 Teile-Nr.:10022554 inkl. MwSt. 119 Stück auf Lager Lieferung Fr., 30. Okt. | 4.5 K/W | 32 mm | 14 mm | Aluminium | RoHS | 50 mm | TO-126, TO-220 | - | - | |||
Bestell-Nr.:2621544 EAN:2050007681908 Teile-Nr.:10133594 -11% inkl. MwSt. 3 Stück auf Lager Lieferung Fr., 30. Okt. | 2.17 K/W | 120 mm | 34 mm | Aluminium | - | 100 mm | - | - | - | |||
Bestell-Nr.:187844 EAN:2050000072338 Teile-Nr.:10019873 inkl. MwSt. 32 Stück auf Lager Lieferung Fr., 30. Okt. | 6.2 K/W | 45 mm | 12.7 mm | Aluminium | RoHS | 50.8 mm | TO-218, TO-220, TO-3P | - | - | |||
 Abb. ähnlich Bestell-Nr.:188638 EAN:2050000073069 Teile-Nr.:10022520 inkl. MwSt. Bald verfügbar | 1.6 K/W | 97 mm | 25 mm | Aluminium | RoHS | 100 mm | - | - | - | |||
Bestell-Nr.:3812061 EAN:4011376765505 Teile-Nr.:3100005 inkl. MwSt. 46 Stück auf Lager Lieferung Fr., 30. Okt. | 32 K/W | 12 mm | 6.5 mm | Aluminium | RoHS | 25 mm | TO-220 | - | - | |||
Bestell-Nr.:183905 EAN:2050001445599 Teile-Nr.:V5630-T inkl. MwSt. 655 Stück auf Lager Lieferung Fr., 30. Okt. Min: 3 | 15 K/W | 18.5 mm | 15 mm | Aluminium | RoHS | 35 mm | TO-220 | - | - | |||
 Abb. ähnlich Bestell-Nr.:188055 EAN:2050000903359 Teile-Nr.:10020382 -30% inkl. MwSt. 9 Stück auf Lager Lieferung Fr., 30. Okt. | 2.15 K/W | 51 mm | 20 mm | Aluminium | RoHS | 51.5 mm | - | - | - | |||
Bestell-Nr.:187720 EAN:2050000072222 Teile-Nr.:10018918 inkl. MwSt. Lieferung Mo., 30. Nov. Min: 3Vielfache: 3 | 1.8 K/W | 88 mm | 35 mm | Aluminium | RoHS | 75 mm | - | - | - | |||
Bestell-Nr.:188212 EAN:2050000072680 Teile-Nr.:10037005 -27% 0,51 € 0,37 € inkl. MwSt. 112 Stück auf Lager Lieferung Fr., 30. Okt. Min: 5 | 50 K/W | 19 mm | 4.8 mm | Aluminium | RoHS | 6.3 mm | DIL-14, DIL-16 | - | - | |||
 Abb. ähnlich Bestell-Nr.:188181 EAN:2050000352102 Teile-Nr.:10037097 inkl. MwSt. 80 Stück auf Lager Lieferung Fr., 30. Okt. | 9.8 K/W | 36 mm | 12.3 mm | Aluminium | RoHS | 36 mm | - | - | - | |||
Bestell-Nr.:188824 EAN:4016138121025 Teile-Nr.:10020505 inkl. MwSt. 29 Stück auf Lager Lieferung Fr., 30. Okt. | 0.53 K/W | 200 mm | 40 mm | Aluminium | RoHS | 150 mm | - | - | - | |||
 Abb. ähnlich Bestell-Nr.:188053 EAN:2050000903335 Teile-Nr.:10020378 inkl. MwSt. 11 Stück auf Lager Lieferung Fr., 30. Okt. | 2.4 K/W | 51 mm | 10 mm | Aluminium | RoHS | 51 mm | - | - | - | |||
 Abb. ähnlich Bestell-Nr.:188222 EAN:2050000352133 Teile-Nr.:10037035 inkl. MwSt. 82 Stück auf Lager Lieferung Fr., 30. Okt. | 16.5 K/W | 35 mm | 6 mm | Aluminium | RoHS | 35 mm | - | - | - | |||
 Abb. ähnlich Bestell-Nr.:3313947 EAN:2050011448412 Teile-Nr.:SK13/35/SA-220 -13% inkl. MwSt. 1420 Stück auf Lager Lieferung Fr., 30. Okt. Min: 10Vielfache: 10 | 17 K/W | 17 mm | 13 mm | Aluminium | RoHS | 35 mm | TO-220 | - | - | |||
 Abb. ähnlich Bestell-Nr.:1586591 EAN:2050004950892 Teile-Nr.:1586591 -59% 0,79 € 0,32 € inkl. MwSt. 438 Stück auf Lager Lieferung Fr., 30. Okt. | 17 K/W | 17 mm | 13 mm | Aluminium | RoHS | 35 mm | TO-220 | - | - | |||
 Abb. ähnlich Bestell-Nr.:183931 EAN:2050001445711 Teile-Nr.:V7236C1 0,25 € inkl. MwSt. 115 Stück auf Lager Lieferung Fr., 30. Okt. | 21 K/W | 13.21 mm | 12.7 mm | Aluminium | RoHS | 19.05 mm | TO-220 | - | - | |||
Bestell-Nr.:188067 EAN:2050000903458 Teile-Nr.:10021459 inkl. MwSt. Bald verfügbar | 2.27 K/W | - | 15 mm | Aluminium | RoHS | - | - | 70 mm | - | |||
Bestell-Nr.:2621542 EAN:2050007681885 Teile-Nr.:10133592 inkl. MwSt. 7 Stück auf Lager Lieferung Fr., 30. Okt. | 2.17 K/W | 120 mm | 34 mm | Aluminium | - | 50 mm | - | - | - | |||
Bestell-Nr.:3812079 EAN:4011376765680 Teile-Nr.:3100113 inkl. MwSt. 47 Stück auf Lager Lieferung Fr., 30. Okt. | 3 K/W | 42 mm | 25 mm | Aluminium | RoHS | 63.5 mm | TO-218, TO-220, TOP-3 | - | - | |||
Bestell-Nr.:183924 EAN:2050001445681 Teile-Nr.:V6560W inkl. MwSt. 371 Stück auf Lager Lieferung Fr., 30. Okt. Min: 3 | 9 K/W | 29 mm | 12 mm | Aluminium | RoHS | 25 mm | TO-220 | - | - | |||
Bestell-Nr.:188514 EAN:2050000072963 Teile-Nr.:10019494 inkl. MwSt. 45 Stück auf Lager Lieferung Fr., 30. Okt. | 3.3 K/W | 65 mm | 24 mm | Aluminium | RoHS | 50 mm | - | - | - | |||
 Abb. ähnlich Bestell-Nr.:188328 EAN:2050000072796 Teile-Nr.:10034954 inkl. MwSt. 371 Stück auf Lager Lieferung Fr., 30. Okt. Min: 3 | 18 K/W | 25.4 mm | 7.9 mm | Aluminium | RoHS | 30 mm | SOT-32, TO-126, TO-220 | - | - | |||
Bestell-Nr.:1586603 EAN:4064161298030 Teile-Nr.:1586603 -62% 1,49 € 0,57 € inkl. MwSt. 90 Stück auf Lager Lieferung Fr., 30. Okt. | 8.5 K/W | 29 mm | 12 mm | Aluminium | RoHS | 37.5 mm | TO-220 | - | - | |||
Bestell-Nr.:187917 EAN:2050000072390 Teile-Nr.:10034985 inkl. MwSt. 75 Stück auf Lager Lieferung Fr., 30. Okt. | 6.8 K/W | 42 mm | 17 mm | Aluminium | RoHS | 42 mm | SOT-32, SOT-9, TO-220, TO-3, TO-55 | - | - | |||
Bestell-Nr.:1586574 EAN:4064161297972 Teile-Nr.:1586574 0,92 € inkl. MwSt. 26 Stück auf Lager Lieferung Fr., 30. Okt. | 11 K/W | 11.5 mm | 37.5 mm | Aluminium | RoHS | 29 mm | KLP | - | - | |||
 Abb. ähnlich Bestell-Nr.:1586577 EAN:2050004950755 Teile-Nr.:1586577 -61% 0,61 € 0,24 € inkl. MwSt. 102 Stück auf Lager Lieferung Fr., 30. Okt. | 20 K/W | 14 mm | 15 mm | Aluminium | RoHS | 25 mm | TO-220 | - | - | |||
Bestell-Nr.:3812068 EAN:4011376765574 Teile-Nr.:3100102 inkl. MwSt. 46 Stück auf Lager Lieferung Fr., 30. Okt. | 8 K/W | 18.9 mm | 4.8 mm | Aluminium | RoHS | 51 mm | DIL | - | - | |||
 Abb. ähnlich Bestell-Nr.:187852 EAN:4064161261461 Teile-Nr.:10020134 inkl. MwSt. Lieferung Mo., 2. Nov. | 1.7 K/W | 100 mm | 15 mm | Aluminium | RoHS | 159 mm | - | - | - | |||
 Abb. ähnlich Bestell-Nr.:188557 EAN:2050000073007 Teile-Nr.:10022634 -38% inkl. MwSt. Lieferung Mo., 30. Nov. Min: 5Vielfache: 5 | 2 K/W | 100 mm | 15 mm | Aluminium | RoHS | 100 mm | - | - | - | |||
Bestell-Nr.:188913 EAN:2050000073243 Teile-Nr.:10018943 inkl. MwSt. Lieferung Mo., 30. Nov. Min: 11Vielfache: 11 | 7.2 K/W | 29 mm | 11.5 mm | Aluminium | RoHS | 50 mm | SOT-32, TO-220 | - | - | |||
Bestell-Nr.:1586580 EAN:4064161298016 Teile-Nr.:1586580 -62% 1,49 € 0,56 € inkl. MwSt. 158 Stück auf Lager Lieferung Fr., 30. Okt. | 12.5 K/W | 32 mm | 20 mm | Aluminium | RoHS | 25 mm | TO-220 | - | - | |||
Bestell-Nr.:3812078 EAN:4011376765673 Teile-Nr.:3100112 inkl. MwSt. 50 Stück auf Lager Lieferung Fr., 30. Okt. | 11 K/W | 18.9 mm | 4.8 mm | Aluminium | RoHS | 37 mm | DIL | - | - | |||
 Abb. ähnlich Bestell-Nr.:187879 EAN:4016138139877 Teile-Nr.:10022659 inkl. MwSt. Lieferung Mo., 30. Nov. | 0.85 K/W | 160 mm | 40 mm | Aluminium | RoHS | 100 mm | - | - | - | |||
Bestell-Nr.:187780 EAN:2050000072277 Teile-Nr.:10020610 inkl. MwSt. Lieferung Mo., 2. Nov. | 2.8 K/W | 65 mm | 20 mm | Aluminium | RoHS | 50 mm | - | - | - | |||
Bestell-Nr.:187739 EAN:2050000072239 Teile-Nr.:10018923 inkl. MwSt. Lieferung Mo., 2. Nov. | 1.5 K/W | 88 mm | 35 mm | Aluminium | RoHS | 100 mm | - | - | - | |||
Bestell-Nr.:2621545 EAN:2050007681915 Teile-Nr.:10136829 -6% inkl. MwSt. 6 Stück auf Lager Lieferung Fr., 30. Okt. | 1.55 K/W | 100 mm | 38 mm | Aluminium | - | 100 mm | - | - | - | |||
 Abb. ähnlich Bestell-Nr.:708482 EAN:4064161264387 Teile-Nr.:10021655 inkl. MwSt. Lieferung Mo., 30. Nov. Min: 2Vielfache: 2 | 1.75 K/W | - | 20 mm | Aluminium | RoHS | - | - | 105 mm | - | |||
 Abb. ähnlich Bestell-Nr.:188115 EAN:2050000072628 Teile-Nr.:10035011 inkl. MwSt. 762 Stück auf Lager Lieferung Fr., 30. Okt. Min: 3 | 16 K/W | 18 mm | 15 mm | Aluminium | RoHS | 25 mm | SOT-32, TO-220 | - | - | |||
 Abb. ähnlich Bestell-Nr.:181193 EAN:2050000758775 Teile-Nr.:10006870 inkl. MwSt. 49 Stück auf Lager Lieferung Fr., 30. Okt. | 2.4 K/W | 50 mm | 25 mm | Aluminium | RoHS | 50 mm | - | - | - | |||
 Abb. ähnlich Bestell-Nr.:188026 EAN:2050000072536 Teile-Nr.:10019977 inkl. MwSt. Lieferung Mo., 30. Nov. Min: 2Vielfache: 2 | 1.2 K/W | 100 mm | 25 mm | Aluminium | RoHS | 200 mm | - | - | - | |||
Bestell-Nr.:708479 EAN:2050001806147 Teile-Nr.:10021928 inkl. MwSt. Lieferung Mo., 30. Nov. Min: 7Vielfache: 7 | 2.5 K/W | - | 15 mm | Aluminium | RoHS | - | - | 50 mm | - | |||
Bestell-Nr.:2621538 EAN:2050007681847 Teile-Nr.:10133683 inkl. MwSt. Lieferung Mo., 30. Nov. | 4.5 K/W | 75 mm | 45 mm | Aluminium | - | 100 mm | - | - | - | |||
Bestell-Nr.:188087 EAN:2050000906596 Teile-Nr.:10021497 inkl. MwSt. 6 Stück auf Lager Lieferung Fr., 30. Okt. | 2.15 K/W | - | 20 mm | Aluminium | RoHS | - | - | 85 mm | - | |||
Bestell-Nr.:3209827 EAN:2050010619820 Teile-Nr.:077.55-5 inkl. MwSt. Lieferung Di., 1. Dez. Min: 5Vielfache: 5 | 0.9 K/W | 111.5 mm | 67.5 mm | Aluminium | RoHS | 100 mm | - | - | Tray | |||
 Abb. ähnlich Bestell-Nr.:187976 EAN:2050000072499 Teile-Nr.:10018989 inkl. MwSt. 171 Stück auf Lager Lieferung Fr., 30. Okt. | 11 K/W | 34.9 mm | 12.7 mm | Aluminium | RoHS | 38.1 mm | SOT-32, TO-220 | - | - | |||
Bestell-Nr.:2621541 EAN:2050007681878 Teile-Nr.:10133639 inkl. MwSt. Lieferung Mo., 30. Nov. Min: 2Vielfache: 2 | 4.25 K/W | 90 mm | 17 mm | Aluminium | - | 100 mm | - | - | - | |||
Bestell-Nr.:188084 EAN:2050000906572 Teile-Nr.:10021493 -31% inkl. MwSt. 3 Stück auf Lager Lieferung Fr., 30. Okt. | 2.3 K/W | - | 10 mm | Aluminium | RoHS | - | - | 85 mm | - | |||
Bestell-Nr.:183880 EAN:2050001445438 Teile-Nr.:V5229W 0,64 € inkl. MwSt. 61 Stück auf Lager Lieferung Fr., 30. Okt. | 12.5 K/W | 32 mm | 20 mm | Aluminium | RoHS | 25 mm | TO-220 | - | - | |||
Bestell-Nr.:188468 EAN:2050000072925 Teile-Nr.:10019727 inkl. MwSt. Lieferung Mo., 30. Nov. Min: 9Vielfache: 9 | 6.8 K/W | 50 mm | 12 mm | Aluminium | RoHS | 50 mm | - | - | - | |||
Bestell-Nr.:188794 EAN:2050000073175 Teile-Nr.:10018915 inkl. MwSt. Lieferung Mo., 30. Nov. Min: 5Vielfache: 5 | 2.3 K/W | 88 mm | 35 mm | Aluminium | RoHS | 50 mm | - | - | - | |||
Bestell-Nr.:188071 EAN:2050000903472 Teile-Nr.:10021463 inkl. MwSt. 12 Stück auf Lager Lieferung Fr., 30. Okt. | 1.77 K/W | - | 25 mm | Aluminium | RoHS | - | - | 70 mm | - | |||
Bestell-Nr.:188760 EAN:2050000073168 Teile-Nr.:10018913 inkl. MwSt. 112 Stück auf Lager Lieferung Fr., 30. Okt. | 2.3 K/W | 88 mm | 35 mm | Aluminium | RoHS | 50 mm | - | - | - | |||
Bestell-Nr.:708502 EAN:4064161264400 Teile-Nr.:10021727 -20% inkl. MwSt. 7 Stück auf Lager Lieferung Fr., 30. Okt. | 1.4 K/W | - | 20 mm | Aluminium | RoHS | - | - | 178 mm | - | |||
Bestell-Nr.:2621540 EAN:2050007681861 Teile-Nr.:10133638 inkl. MwSt. Bald verfügbar | 4.25 K/W | 90 mm | 17 mm | Aluminium | - | 75 mm | - | - | - | |||
Bestell-Nr.:183974 EAN:2050001445919 Teile-Nr.:V8511X inkl. MwSt. 311 Stück auf Lager Lieferung Fr., 30. Okt. | 5 K/W | 41.6 mm | 25 mm | Aluminium | RoHS | 38.1 mm | SOT-32, TO-220, TOP-3 | - | - | |||
 Abb. ähnlich Bestell-Nr.:3313895 EAN:2050011447309 Teile-Nr.:FK 237 SA 220 O -11% inkl. MwSt. 765 Stück auf Lager Lieferung Fr., 30. Okt. Min: 5Vielfache: 5 | 21 K/W | 14.5 mm | 13.51 mm | Aluminium | RoHS | 25.4 mm | TO-220 | - | - | |||
Bestell-Nr.:2621558 EAN:2050007682042 Teile-Nr.:10134542 inkl. MwSt. 2 Stück auf Lager Lieferung Fr., 30. Okt. | 5.8 K/W | 30 mm | 59 mm | Aluminium | - | 50 mm | - | - | - | |||
Bestell-Nr.:708496 EAN:2050001806222 Teile-Nr.:10021725 inkl. MwSt. Lieferung Mo., 30. Nov. | 1.7 K/W | - | 15 mm | Aluminium | RoHS | - | - | 178 mm | - | |||
Bestell-Nr.:183904 EAN:2050001445582 Teile-Nr.:V5629G 0,53 € inkl. MwSt. 122 Stück auf Lager Lieferung Fr., 30. Okt. | 40 K/W | 12 mm | 6.5 mm | Aluminium | RoHS | 25 mm | TO-220 | - | - | |||
 Abb. ähnlich Bestell-Nr.:188689 EAN:2050000073106 Teile-Nr.:10018810 inkl. MwSt. Lieferung Mo., 30. Nov. Min: 4Vielfache: 4 | 2 K/W | 111 mm | 26 mm | Aluminium | RoHS | 100 mm | - | - | - | |||
Bestell-Nr.:187899 EAN:2050000072369 Teile-Nr.:10037131 inkl. MwSt. 207 Stück auf Lager Lieferung Fr., 30. Okt. Min: 7 | 87 K/W | 6.3 mm | 4.8 mm | Aluminium | RoHS | 8 mm | - | - | - | |||

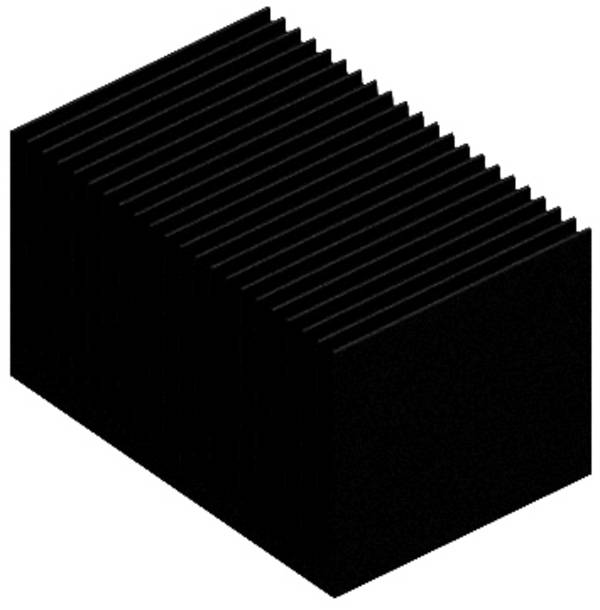

Bestell-Nr.:2621537 EAN:2050007681830 Teile-Nr.:10133681 inkl. MwSt. Lieferung Mo., 30. Nov. Min: 2Vielfache: 2 | 4.5 K/W | 75 mm | 45 mm | Aluminium | - | 75 mm | - | - | - | |||

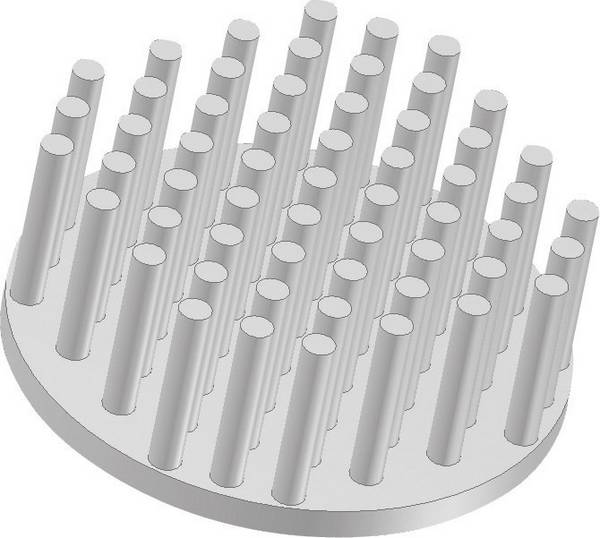

Bestell-Nr.:181194 EAN:2050000758782 Teile-Nr.:10006880 inkl. MwSt. 36 Stück auf Lager Lieferung Fr., 30. Okt. | 4.25 K/W | - | 18.5 mm | Aluminium | RoHS | - | - | 28.5 mm | - | |||
Ratgeber
Viele elektronische Bauteile erzeugen während des Betriebs eine nicht zu unterschätzende Abwärme. Damit es zu keinen Schäden durch Überhitzung kommt, werden Kühlkörper eingesetzt. Wie eine darauf basierende Kühlung funktioniert und worauf Sie bei der Anschaffung von Kühlkörpern achten sollten, erfahren Sie in unserem Ratgeber.
Leistungsstarke Halbleiter-Bauelemente haben gewöhnlich nur sehr geringe Abmessungen, erzeugen aber dennoch eine gewisse Abwärme. Auch besonders leistungsstarke LEDs benötigen eine zusätzliche Kühlung. Aufgrund der kleinen Oberfläche ist in vielen Fällen selbst ein kontinuierlicher Luftstrom nicht ausreichend, um die Abwärme zu senken oder abzuführen. Aus diesem Grund setzt man Kühlkörper ein.
Mit ihren Rippen oder Verästelungen sorgen sie für eine Vergrößerung der Oberfläche und geben die aufgenommene Wärme darüber an die Umgebungsluft ab.
Damit ein Profilkühlkörper möglichst effektiv arbeitet, kommt dem Material, aus dem er gefertigt wird, eine besondere Bedeutung zu. Wichtig ist, dass das verwendete Metall eine möglichst gute Wärmeleitfähigkeit aufweist. Die meisten Kühlkörper bestehen daher aus Aluminium oder Kupfer.
Der Wärmeleitfähigkeitskoeffizient λ (Lambda) von Aluminium liegt bei 234, während der von Kupfer 398 beträgt. Noch bessere Wärmeleiter sind nur Silber (429 λ) und Diamant (2300 λ). Ein Einsatz als Kühlkörper ist allerdings schon aufgrund des Materialpreises nicht einmal ansatzweise wirtschaftlich.
Aluminium und Kupfer haben beide spezielle Vorteile: Während Aluminium eine sehr gute Wärmeabgabe an die Umgebung bietet, weist Kupfer eine deutlich bessere Wärmeaufnahme und Wärmeleitfähigkeit auf. In unserem Sortiment finden Sie eine große Auswahl an verschiedenen Kühlkörpern und Kühllamellen für eine Vielzahl verschiedener Anwendungsbereiche.
Passiver Kühlkörper
Eine einfachste Bauform stellt der passive Kühlkörper dar. Hier wird die Abwärme ohne zusätzlichen Lüfter an die Umgebung abgegeben. Aufgrund der guten Wärmeabgabe eignet sich Aluminium besonders gut für Kühlkörper dieser Bauart.
Damit ein Alu-Kühlkörper sein volles Potenzial ausschöpfen kann, ist es wichtig, dass das Gehäuse, in dem sich das elektronische Bauteil befindet, über eine ausreichende Belüftung verfügt. Diese lässt sich entweder durch eine Zwangsbelüftung mit einem oder mehreren Lüftern oder über mithilfe des natürlichen Kamineffekts realisieren. Je höher die benötigte Wärmeabfuhr ist, desto größer muss die Oberfläche des Aluminium-Kühlkörpers in Form von Kühl-Rippen oder Verästelungen sein.
Aktiver Kühlkörper
Ein aktiver Kühlkörper wird von einem Lüfter unterstützt, der meist direkt auf den Kühlkörper geklemmt wird. Vergleicht man einen passiven Profilkühlkörper mit einem aktiven Modell der selben Größe, wird der aktive Kühler immer eine höhere thermische Verlustleistung abführen können. Wegen der guten Wärmeaufnahme bietet sich Kupfer für einen aktiven Profilkühlkörper an.
Bei besonders anspruchsvollen Kühllösungen kann statt eines Lüfters auch eine Flüssigkeit als Kühlmedium verwendet werden. In diesem Fall ist der Kühlkörper innen hohl und wird von der Kühlflüssigkeit durchströmt. Eine Pumpe sorgt dafür, dass das Medium im Kühlkreislauf stetig zirkuliert. Am Kühlkörper wird die Wärme von der Flüssigkeit aufgenommen und an einen Wärmetauscher weitergeleitet. Dort erfolgt die Abgabe der Wärme an die Umgebungsluft.
Heatpipes
Die Effizienz eines Kühlkörpers lässt sich mit sogenannten Heatpipes steigern. Dabei handelt es sich um häufig U-förmig gebogene Röhren aus Kupfer, in denen sich eine Flüssigkeit befindet.
Die vom zu kühlenden Objekt abgegebene Wärme bringt die Flüssigkeit zum Verdampfen. Der Dampf steigt nach oben an das kühle Ende der Heatpipe, wo er kondensiert.
Während dieses Vorgangs wird die Wärme abgegeben. Anschließend sinkt die Flüssigkeit wieder nach unten und der Vorgang beginnt erneut.
1 = Zugeführte Wärme
2 = Flüssigkeit
3 = Aufsteigende Gase
4 = Wärmeabfuhr
5 = Kondensierte Flüssigkeit fließt zurück
Kühlkörper können auf verschiedene Weise montiert werden. Alu-Aufsteck-Kühlkörper beispielsweise werden einfach auf ein Bauteil gesteckt. Meist ist ein Teil des Kühlerprofils federnd und hält so ohne weitere Hilfsmittel.
Kleine Aluminium-Kühlkörper werden häufig direkt mit einem speziellen Wärmeleitkleber auf die Oberflächen der zu kühlenden Bauteile geklebt. Eine Demontage ist dann meist nur noch schwer möglich. Größere Profilkühlkörper montiert man dagegen entweder mit einer Klemmvorrichtung oder mit Schrauben.
Bei der Installation ist zudem wichtig, dass sich zwischen dem Kühlkörper und der Oberfläche des Bauteils immer Wärmeleitkleber, ein Wärmeleitpad oder Wärmeleitpaste befindet. Dadurch wird ein optimaler Wärmeübergang zum Aluminium-Kühlkörper erreicht, zudem können kleine Unebenheiten der Oberfläche ausgeglichen werden. Ohne Wärmeleitpad oder Wärmeleitpaste sinkt die zur Verfügung stehende Kühlleistung drastisch. Das passende Kühlkörper-Zubehör finden Sie in unserem Produktprogramm.
Beim Kauf von Kühlkörpern gilt es darauf zu achten, dass die zur Verfügung stehende Kühlleistung für den vorgesehenen Zweck ausreichend ist. Die thermische Leistung eines Kühlkörpers hängt von der Wärmeleitfähigkeit des Materials sowie von der Größe der Oberfläche ab. Der Wärmeleitfähigkeit wird immer mit Rth angegeben.
Um den passenden Kühlkörper zu finden, müssen die zu erwartende Abwärme und die maximal zulässige Temperatur des zu kühlenden Objekts bekannt sein. Zudem sollte in der Berechnung, speziell bei passiven Kühlkörpern, unbedingt auch die Umgebungstemperatur berücksichtigt werden.
Ebenfalls wichtig sind die Abmessungen des Kühlkörpers. Häufig sind die Platzverhältnisse sehr beengt, daher müssen Durchmesser und Höhe exakt abgestimmt sein.
Unser Praxistipp: Auf ausreichende Luftzirkulation achten!
Damit die in einem elektrischen Gerät entstandene Abwärme zuverlässig abgeführt werden kann, dürfen Lüftungsschlitze nicht verdeckt werden. Besonders wenn eine passive Kühlung besteht, ist es wichtig, dass rund um das Gerät ausreichend Platz ist, damit der natürliche Kamineffekt nicht behindert und eine Überhitzung vermieden wird.
Ich habe keinen Platz für einen Kühler, der ausreichend Abwärme abführen kann. Was tun?
Ein solches Szenario entsteht häufig bei Notebooks. Sie haben in einem solchen Fall die Möglichkeit, die Wärme mit passend gebogenen Heatpipes von der Wärmequelle wegzuleiten und an einen Kühlkörper zu führen, der weiter entfernt liegt.
Worauf muss ich bei der Montage eines Kühlkörpers achten?
Neben dem Auftragen von Wärmeleitpaste oder der Verwendung eines Wärmeleitpads ist vor allem bei größeren Kühlkörpern ein ausreichend starker Anpressdruck wichtig, um einen optimalen Wärmeübergang gewährleisten zu können.
