Manometer

Was ist ein Manometer und welche Druckarten werden in der Industrie unterschieden?

Ein Manometer ist ein technisches Druckmessgerät zur exakten Erfassung und Druckanzeige in einem Gas oder einer Flüssigkeit. Die Messung erfolgt meist in der Einheit Bar oder PSI (1 Bar = 14,5038 PSI). In der Industrie wird zwischen Relativdruck (Differenz zum Luftdruck), Absolutdruck (Bezug auf Vakuum) und Differenzdruck unterschieden. Ein hochwertiges Druckmanometer dient als kritisches Kontrollorgan, um die Prozesssicherheit und Anlagenintegrität zu gewährleisten.


Welche mechanischen Messprinzipien eignen sich für spezifische industrielle Druckbereiche?

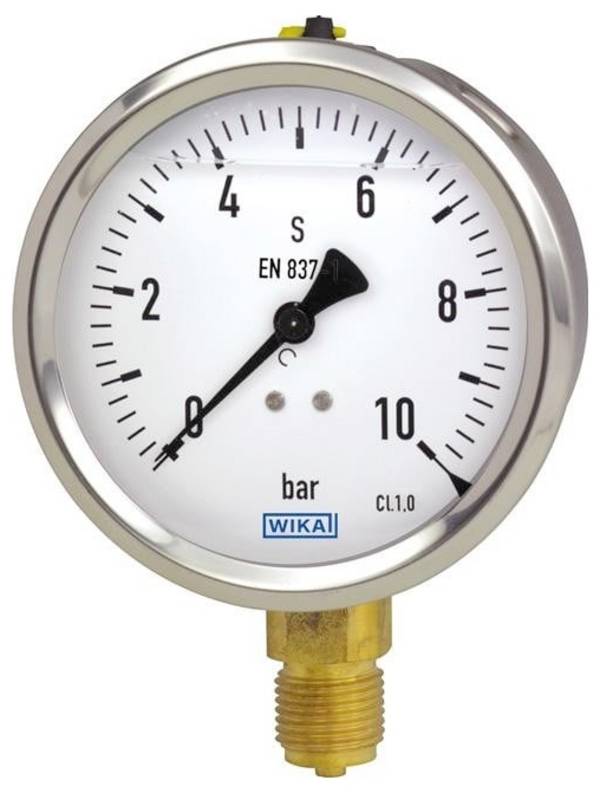

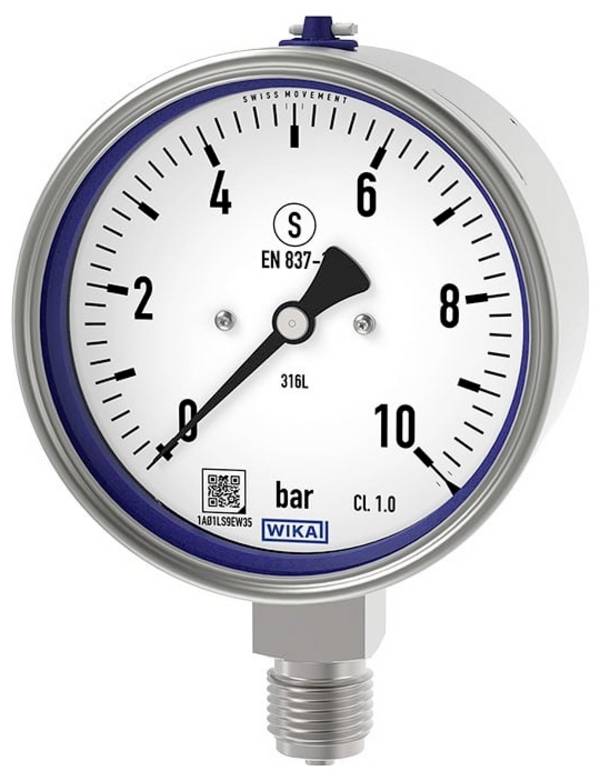

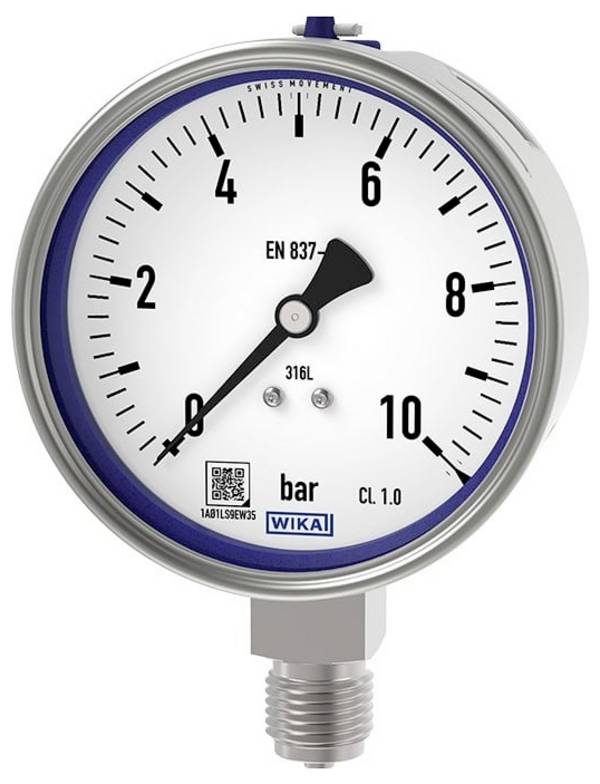

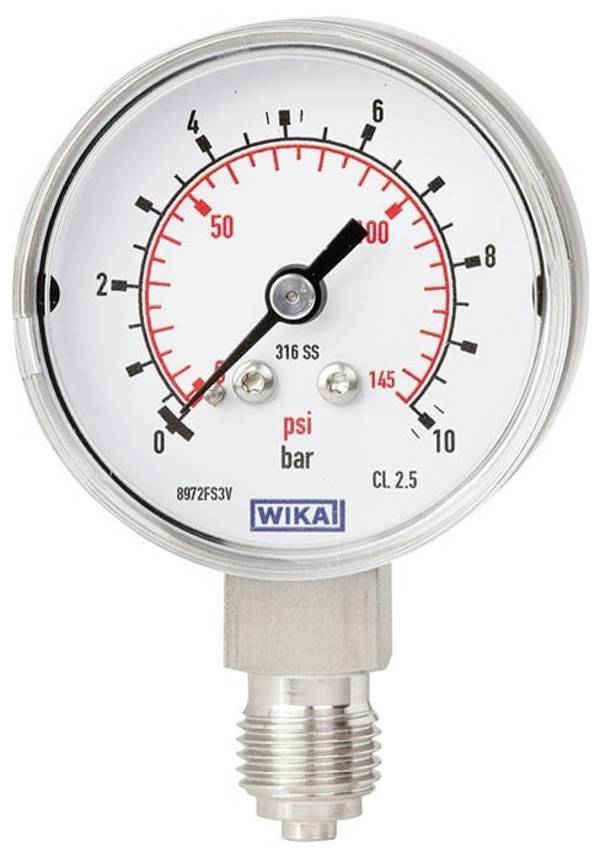

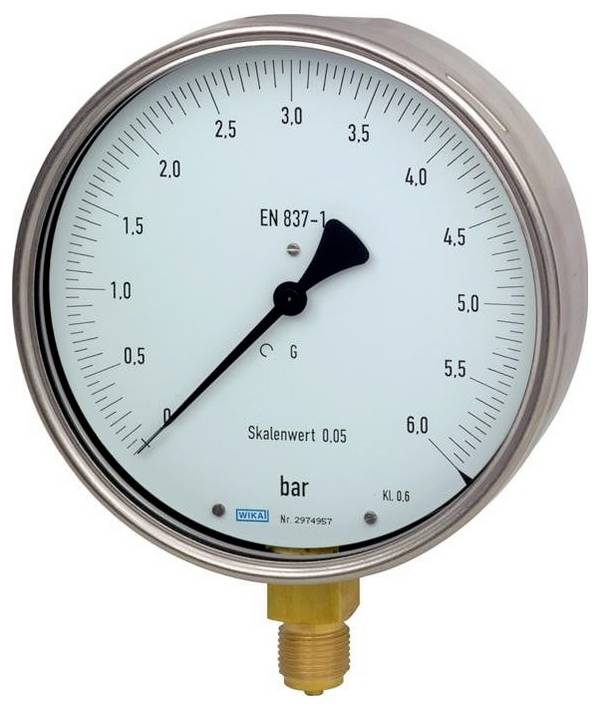

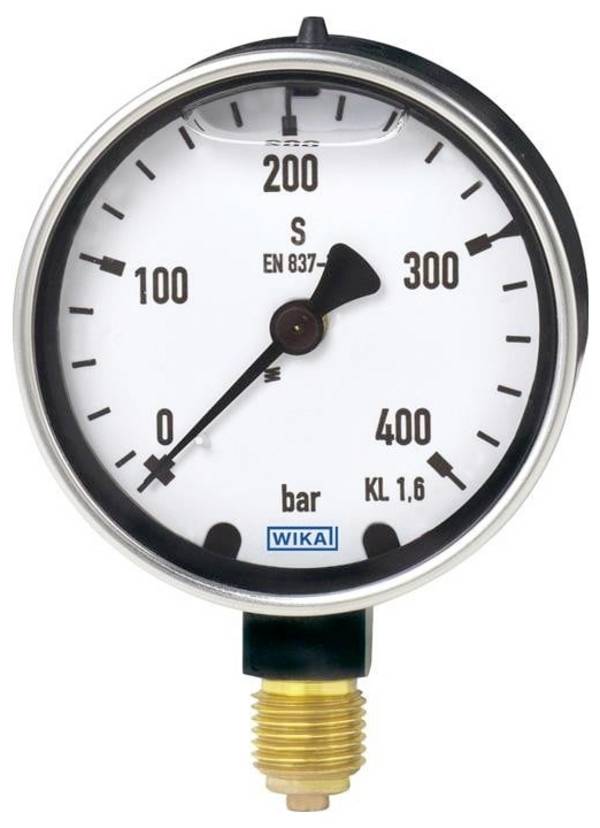

• Rohrfedermanometer: Der industrielle Standard für hohe Drücke; hierbei überträgt eine Feder die Druckveränderung auf den Zeiger.
• Plattenfedermanometer: Dieser Druckmesser nutzt eine gewellte Membran für viskose Medien und bietet hohe Überlastsicherheit.
• Kapselfedermanometer: Spezialisiert auf präzise Messungen im Niederdruckbereich (Millibar), da sich die Messkapsel bereits bei geringem Druck ausdehnt.


Welche Bauart und welcher Durchmesser (mm) sind für die Montage entscheidend?

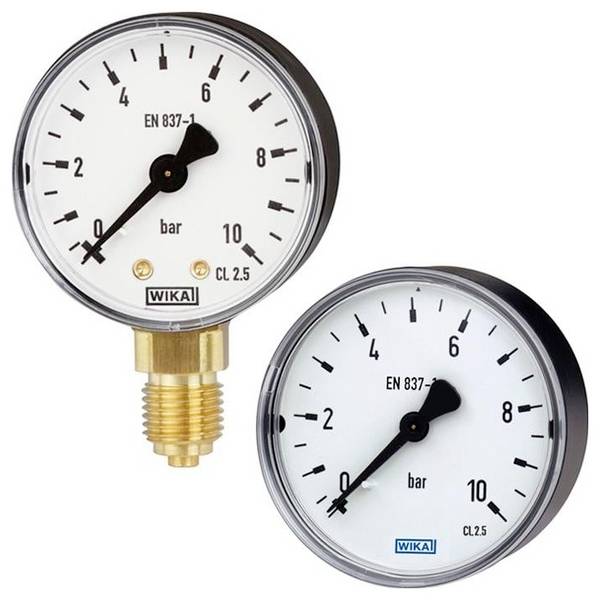

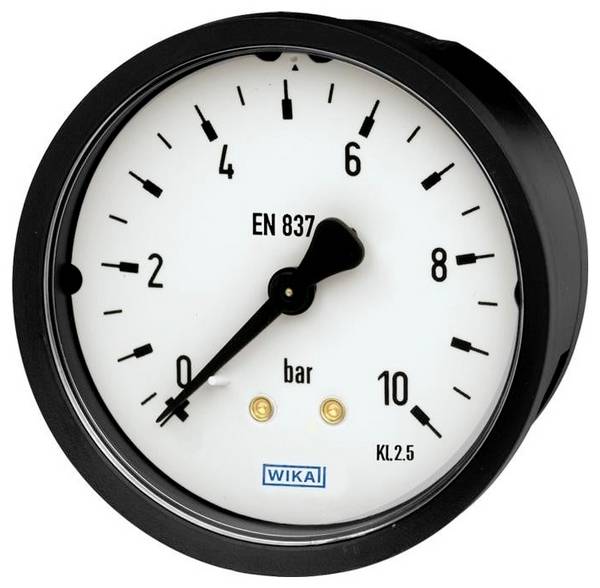

Die Wahl der Bauart hängt vom Einbauort ab. Gängige Standardgrößen für die Druckanzeige haben einen Durchmesser (ø) von 63 mm oder 100 mm. Beim Anschluss wird zwischen einer radialen (unten sitzenden) und einer rückseitigen Positionierung unterschieden. Die Prozessanbindung erfolgt meist über genormte Gewinde in Zoll (z. B. G 1/4" oder G 1/2"), um eine hermetische Abdichtung im System sicherzustellen.


Warum sind digitale Drucksensoren für die Industrie 4.0 und das TCO-Management unverzichtbar?

Digitale Sensoren wandeln Druck in elektrische Signale (4-20 mA, IO-Link) um. Sie ermöglichen eine schnelle Fehleranalyse, vermeiden Ablesefehler und senken durch Condition Monitoring die Total Cost of Ownership (TCO). Im Vergleich zum mechanischen Druckmesser bieten sie eine höhere funktionale Genauigkeit und lassen sich direkt in automatisierte Prozessketten integrieren.


Wie optimiert die korrekte Dimensionierung des Messbereichs die Wartungszyklen?

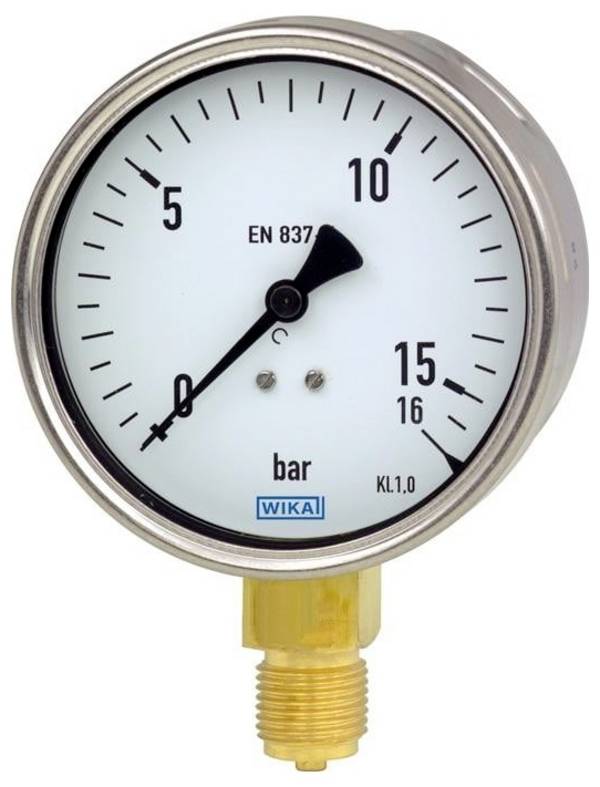

Um mechanische Ermüdung zu minimieren, sollte der Messbereich so gewählt werden, dass der Betriebsdruck bei ca. 75 % des Endwerts liegt. Die Genauigkeitsklasse (z. B. Kl. 1.0 oder 1.6) definiert die zulässige Abweichung vom Endwert. Eine exakte Abstimmung dieser Parameter reduziert ungeplante Wartungsintervalle und verhindert teure Fehlmessungen in der Hydraulik oder Pneumatik. Ein Gerät mit 16 bar Endwert für einen 10 bar Prozess bietet somit höhere Sicherheit gegen Druckspitzen und reduziert ungeplante Austauschintervalle sowie "Maverick-Buying".


Wann sind Gehäusefüllungen und spezifische Schutzarten erforderlich?

Eine Füllung dämpft das Zeigerwerk bei Vibrationen und schützt vor Verschleiß.

• Glycerin: Industrieller Standard für die meisten Anwendungen zur Verschleißminderung.
• Silikonöl: Erforderlich bei extremen Umgebungstemperaturen (bis -40 °C), da es auch bei Kälte die notwendige Viskosität für eine präzise Ablesbarkeit behält.

Für den Einsatz in rauen Umgebungen oder im Außenbereich ist zudem die Schutzart (z. B. IP65) entscheidend, um das Eindringen von Staub und Feuchtigkeit in das Druckmessgerät zu verhindern.


Welche Werkstoffe müssen für aggressive Medien und die Prozesssicherheit gewählt werden?

Die chemische Beständigkeit der messstoffberührten Teile ist entscheidend für die Anlagenverfügbarkeit. Während Edelstahl für viele Prozesse ausreicht, erfordern korrosive Medien (z. B. bei der Messung von aggressivem Gas oder Säuren) Trennmembranen aus PTFE oder Hastelloy. Dies stellt sicher, dass das Manometer auch unter Extrembedingungen dauerhaft präzise arbeitet.  Während Edelstahl (1.4404 / 1.4435) für viele Prozesse ausreicht, erfordern hochkorrosive Umgebungen (z. B. Chloride) Trennmembranen aus PTFE, Hastelloy, Tantal oder Nickelbasislegierungen. Ein geringer Delta-Ferrit-Gehalt im Edelstahl minimiert zudem das Risiko von Spannungsrisskorrosion.


Welche Anforderungen stellt die Lebensmittel- und Pharmaindustrie an die Druckmesstechnik?

Bei der Messung von Wasserdruck in Trinkwassersystemen oder in der Lebensmittelproduktion sind hygienische, frontbündige Anschlüsse zwingend. Diese müssen CIP/SIP-beständig sein, um Keimbildung in Toträumen zu verhindern und die regulatorische Compliance (EHEDG) zu erfüllen.


Welchen Einfluss hat die Temperatur auf die Messgenauigkeit und das Systemdesign?

Hohe Medientemperaturen verändern die Elastizität mechanischer Federn und verursachen elektronischen Drift. Zur Sicherung der Prozessqualität sollten bei thermischen Grenzbelastungen Kühlstrecken (Wassersackrohre) oder Sensoren mit integrierter Temperaturkompensation eingesetzt werden. Dies verlängert die Kalibrierintervalle und schützt die empfindliche Sensorik vor thermischer Zerstörung.


Wie wird eine fehlerfreie Installation und langfristige Kalibrierfähigkeit sichergestellt?

Die Montage muss spannungsfrei mit definierten Drehmomenten und passenden Dichtungen (PTFE/Weichmetall) erfolgen. Die Einhaltung der vertikalen Einbaulage gemäß EN 837-1 sichert die Genauigkeitsklasse. Zudem ermöglichen Absperrvorrichtungen (Drei-Wege-Hähne) Wartung und Austausch ohne Anlagenstillstand.


Welche Normen und Zertifizierungen sind für den industriellen Einsatz relevant?

Industrielle Manometer müssen den Normen EN 837-1 (Rohrfeder) bis EN 837-3 (Kapselfeder) entsprechen. In explosionsgefährdeten Zonen ist die ATEX- oder IECEx-Konformität zwingend. Für digitale Prozesse bilden IO-Link-Spezifikationen die Basis für die herstellerübergreifende Kommunikation.
