Ringkabelschuhe: Sichere Kabelverbindungen für professionelle Elektroinstallationen

Ringkabelschuhe gehören zu den wichtigsten Komponenten in der Elektroinstallation und ermöglichen sichere, dauerhafte Verbindungen zwischen Kabeln und elektrischen Bauteilen. Die charakteristische Ringform sorgt für festen Halt an Schrauben, Bolzen oder Klemmen und verhindert ein unbeabsichtigtes Lösen der Verbindung. Ob in der Haustechnik, in industriellen Anlagen oder in der Automobilelektrik – Ringkabelschuhe garantieren zuverlässige Stromübertragung unter anspruchsvollen Bedingungen.

Die Funktionsweise ist einfach und bewährt: Das abisolierte Leiterende wird im erstenSchritt in die Crimphülse des Ringkabelschuhs eingeführt und im zweiten Schritt mit einer Crimpzange fest verpresst. Anschließend lässt sich der Ring über einen Bolzen oder eine Gewindeschraube schieben und sicher verschrauben. Moderne Ringkabelschuhe gibt es in verschiedenen Ausführungen – von unisolierten Modellen für höchste Flexibilität bis zu vollisolierten Varianten mit Schutz gegen Kurzschlüsse. Die Auswahl reicht vom Ringkabelschuh M6 für feine Leitungen bis zum Ringkabelschuh 16 mm² für leistungsstarke Stromleitungen.

Entscheidend für sichere Kabelverbindungen ist die präzise Abstimmung zwischen Leiterdurchmesser und Bolzendurchmesser. Ein Ringkabelschuh M8 passt auf M8-Gewindeschrauben, während ein Ringkabelschuh 10 mm² auch nur für Leiter mit 10 Quadratmillimeter Querschnitt ausgelegt ist. Die richtige Dimensionierung verhindert Überhitzung, Kontaktprobleme und vorzeitigen Verschleiß. Dieser Ratgeber zeigt Ihnen, wie Sie Ringkabelschuhe korrekt auswählen, montieren und einsetzen.

Wichtig: Verwenden Sie ausschließlich Ringkabelschuhe, deren Nennstrom und Spannungsfestigkeit zu Ihrer Anwendung passen. Unterdimensionierte Kabelschuhe können überhitzen und Brandgefahr verursachen. Prüfen Sie vor der Montage die technischen Daten.

Was ist ein Ringkabelschuh und wie funktioniert er?

Ein Ringkabelschuh ist ein elektrisches Verbindungselement, das mit Hilfe von Schraubverbindungen Leiterenden mechanisch und elektrisch koppelt. Das Bauteil besteht aus zwei Hauptkomponenten: einer Crimphülse zur Aufnahme des abisolierten Leiters und einem Ring mit definiertem Innendurchmesser zur Befestigung am Bolzen. Das Material ist üblicherweise verzinntes oder vernickeltes Kupfer, das optimale Leitfähigkeit mit Korrosionsschutz kombiniert.

Die Montage erfolgt durch Crimpen – einen Kaltverformungsprozess, bei dem die Crimphülse mit speziellen Werkzeugen um den Leiter gepresst wird. Diese mechanische Verformung erzeugt eine gas- und flüssigkeitsdichte Verbindung zwischen Leiter und Kabelschuh. Die stoffschlüssige Verbindung bietet niedrige Übergangswiderstände und hohe Zugfestigkeit. Nach dem Crimpen wird der Ring über den Gewindebolzen geschoben und mit einer Mutter oder Schraube fixiert.

Ringkabelschuhe unisoliert bestehen ausschließlich aus Metall und bieten maximale Flexibilität bei der Montage. Sie eignen sich besonders für beengte Platzverhältnisse und hochpräzise Anwendungen. Teilisolierte und vollisolierte Varianten verfügen über eine Kunststoffummantelung, die vor Berührung spannungsführender Teile schützt und verschiedene Leiterquerschnitte farblich kennzeichnet. Die Isolierung verhindert zudem Kurzschlüsse bei dicht beieinanderliegenden Anschlüssen.

Welche Ringkabelschuh-Typen gibt es?

Beim Vergleich von Ringkabelschuhen zeigt sich der primäre Unterschied im Grad ihrer Isolierung, was direkten Einfluss auf Sicherheit und Einsatzgebiet hat.

Unisolierte Ringkabelschuhe

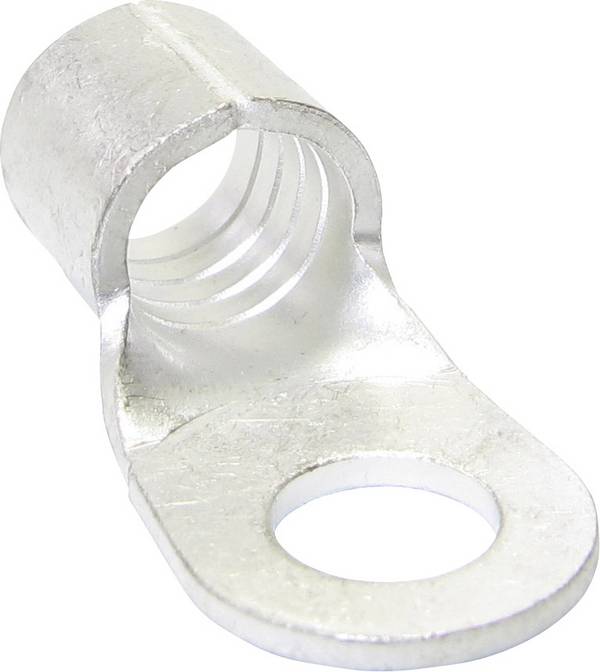

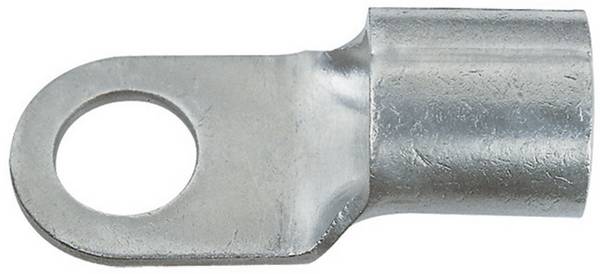

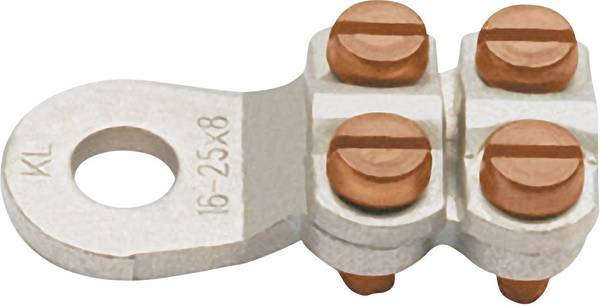

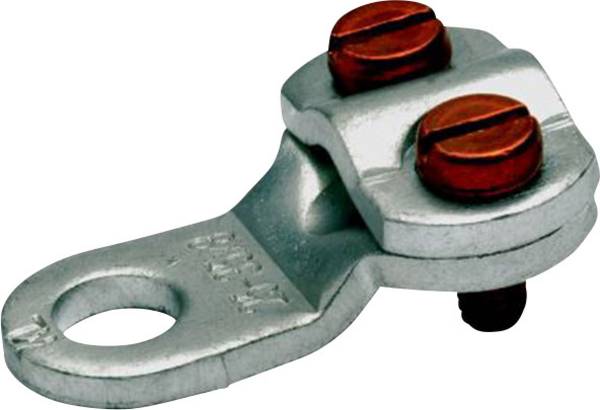

Diese Kabelschuhe bestehen vollständig aus Metall ohne jegliche Kunststoffummantelung. Sie bieten den Vorteil geringster Baumaße und ermöglichen Montage auf engstem Raum. Unisolierte Ringkabelschuhe eignen sich für Schaltschränke und Verteilerkästen, in denen durch Gehäuse oder Abdeckungen bereits Berührungsschutz besteht. Die blanke Metalloberfläche ermöglicht beste Wärmeableitung bei hohen Strömen. Allerdings erfordern sie besondere Vorsicht bei der Installation, da spannungsführende Teile frei zugänglich sind.

Teilisolierte Ringkabelschuhe

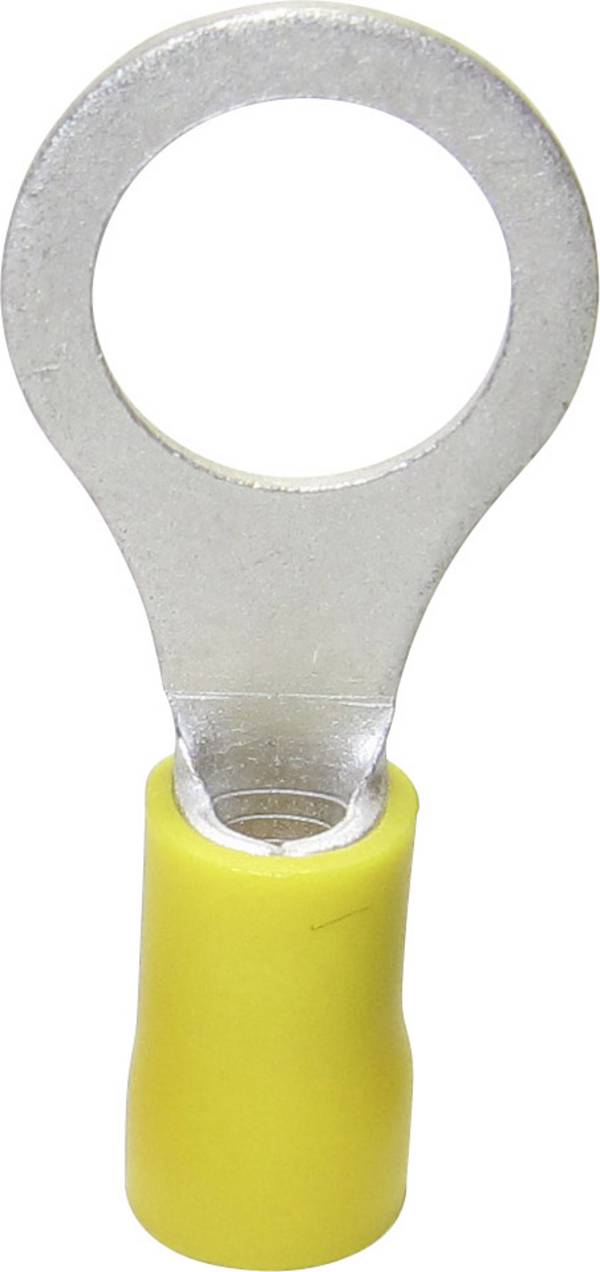

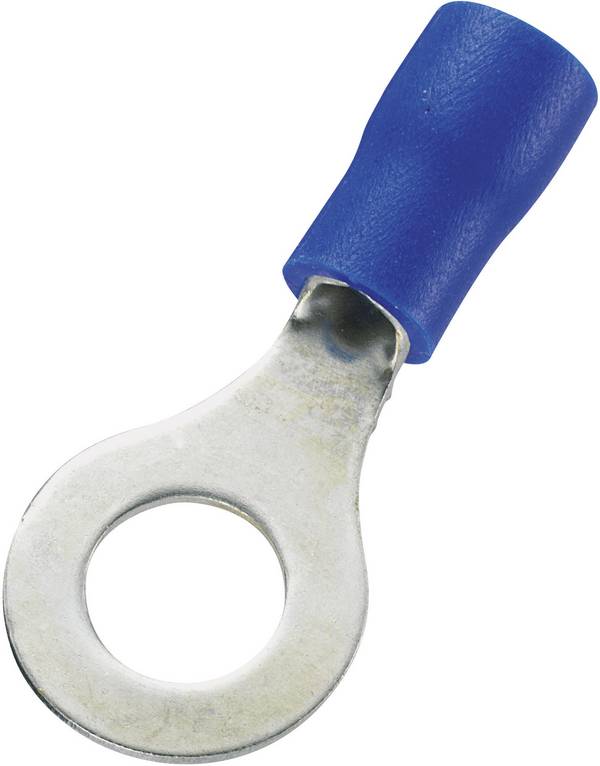

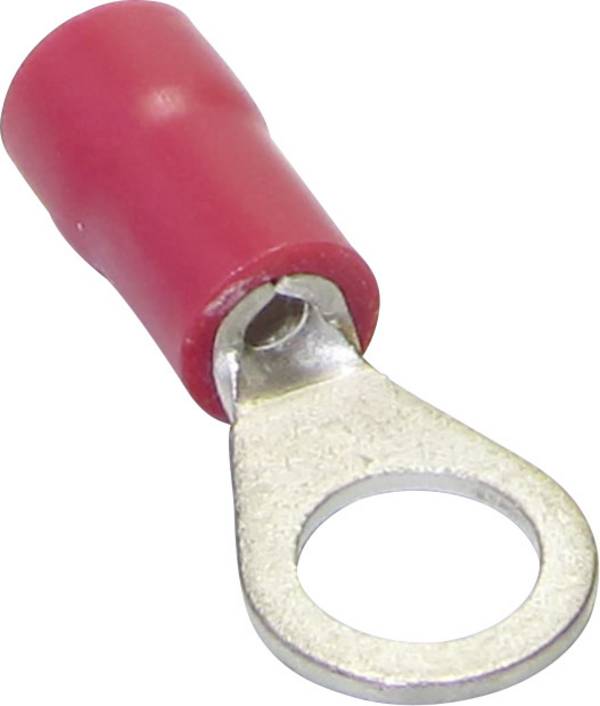

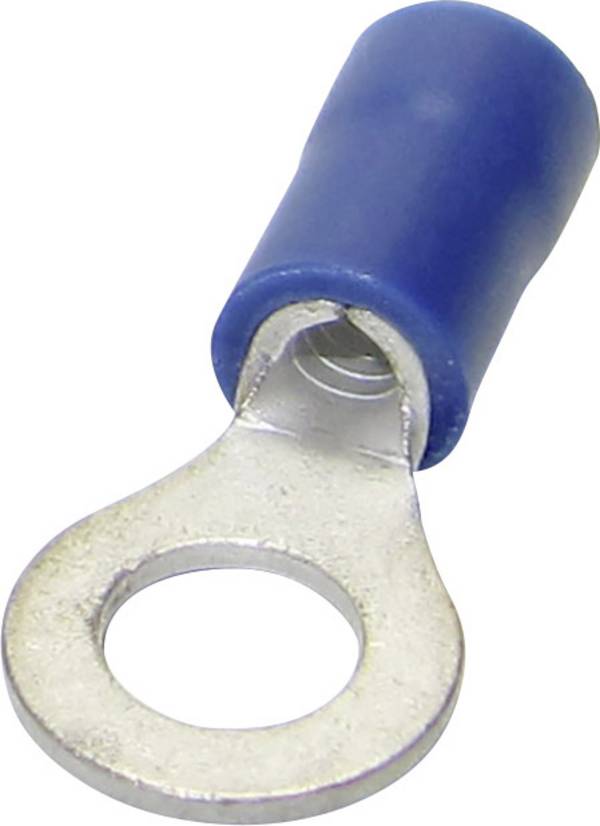

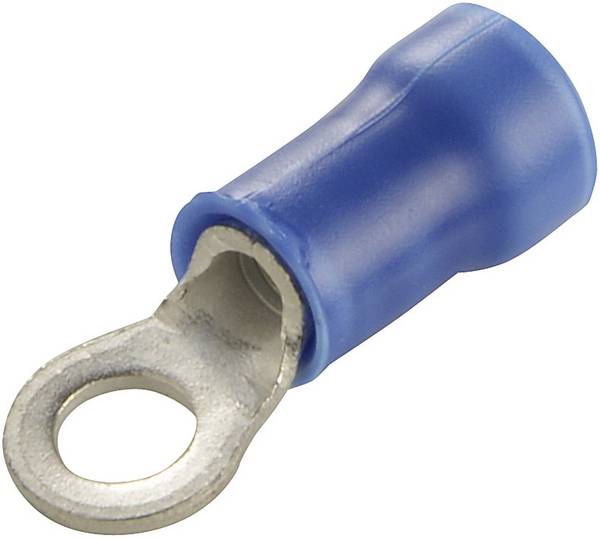

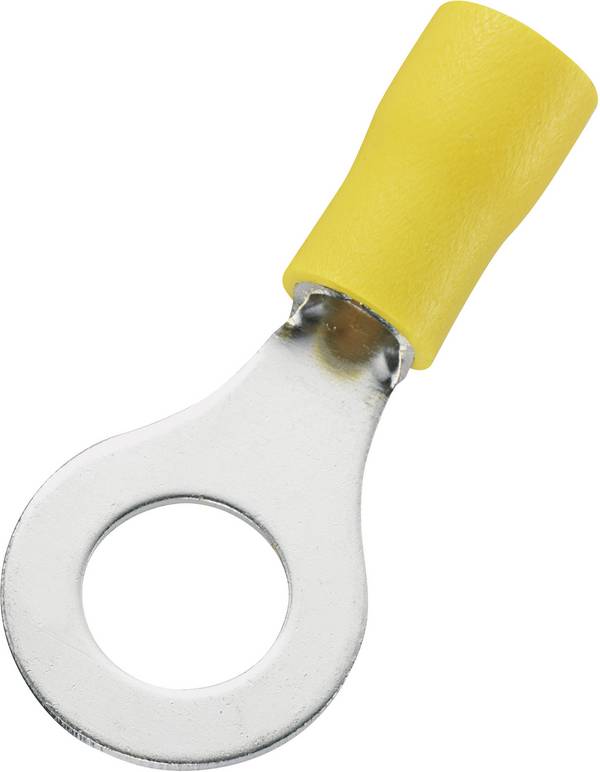

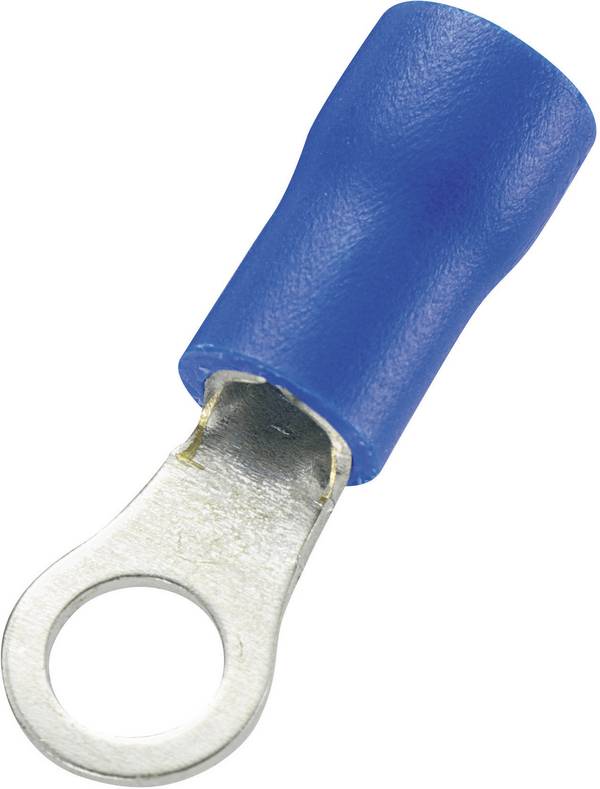

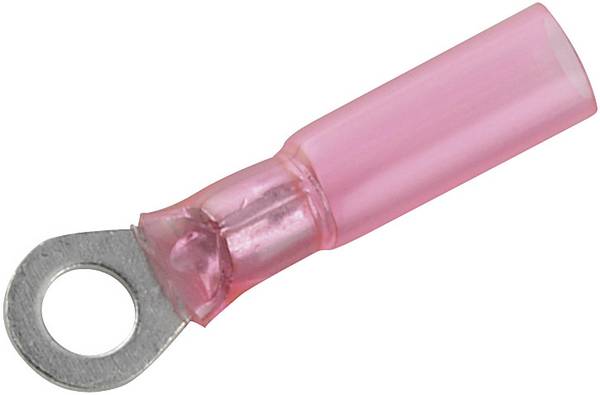

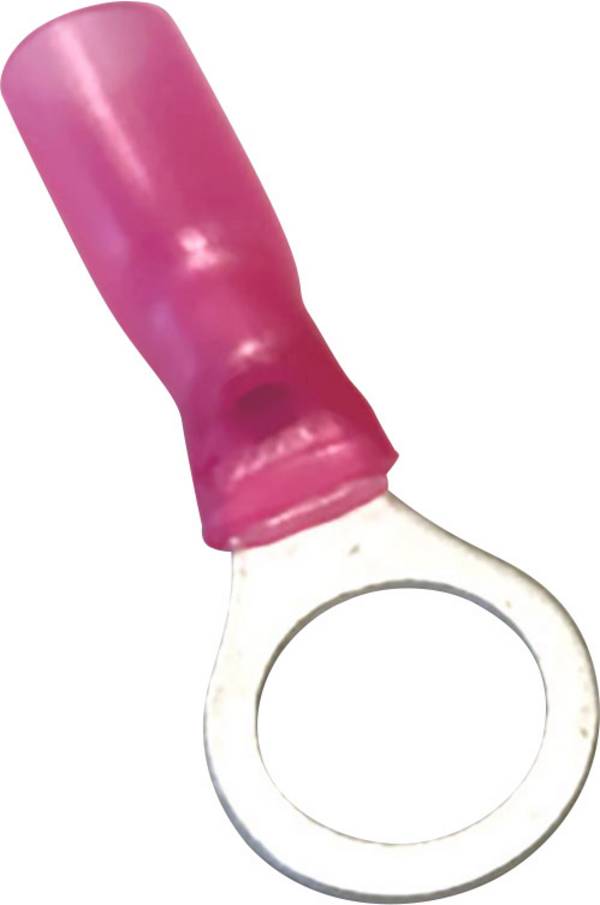

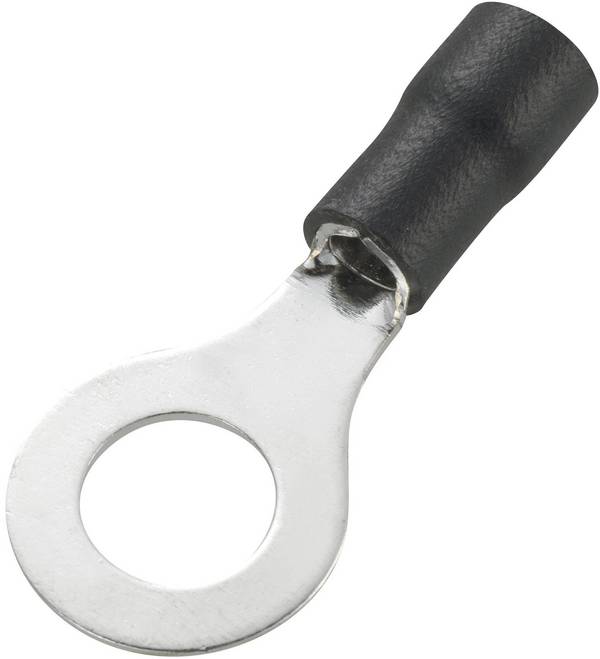

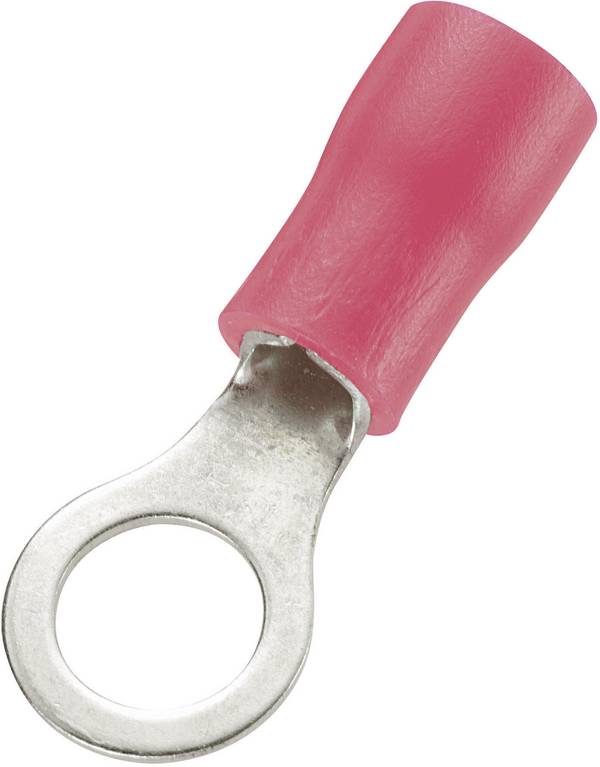

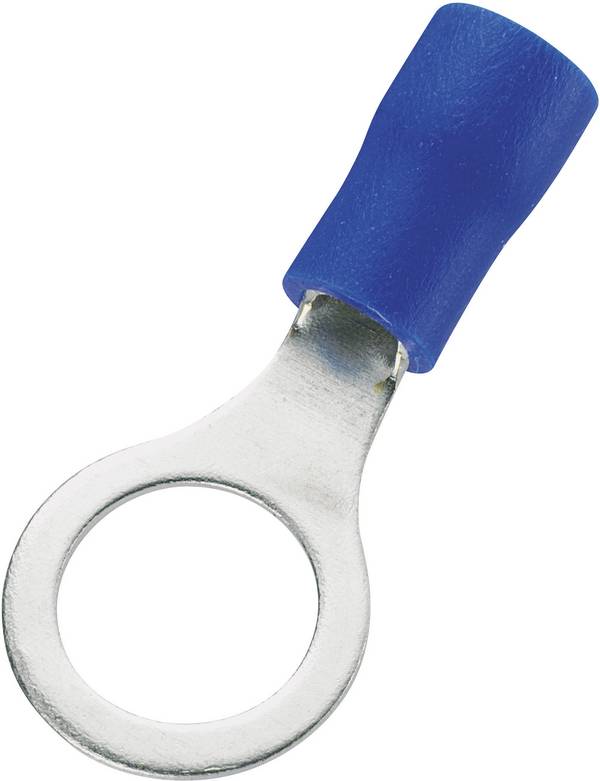

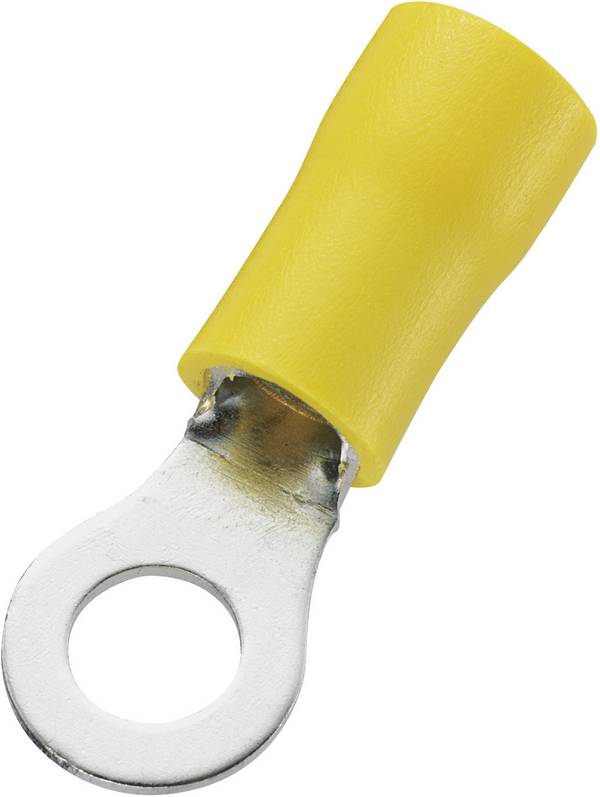

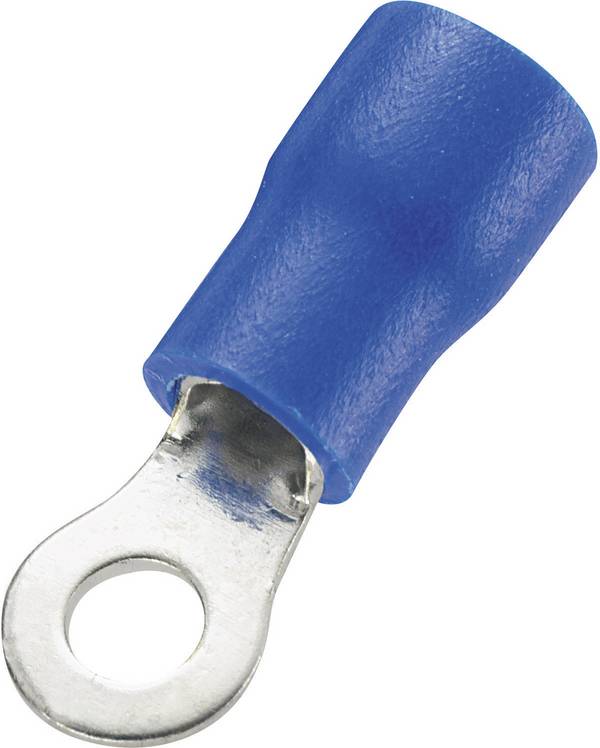

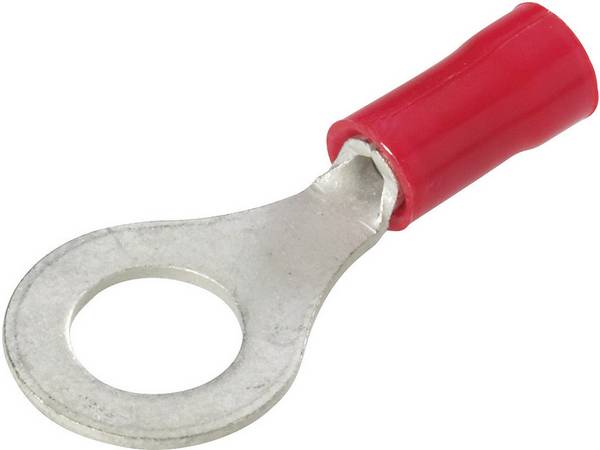

Bei dieser Bauform ist die Crimphülse mit farbigem Kunststoff ummantelt, während der Ring selbst metallisch bleibt. Die Isolierung an der Crimpverbindung schützt vor Feuchtigkeit und mechanischer Beanspruchung. Für eine erleichterte Zuordnung zu Leiterquerschnitten kommt die Farbcodierung nach DIN zum Einsatz: Rot für 0,5-1,5 mm², Blau für 1,5-2,5 mm², Gelb für 4–6 mm². Teilisolierte Ringkabelschuhe vereinen Sicherheit mit kompakten Abmessungen und sind der Standard in vielen Installationen.

Vollisolierte Ringkabelschuhe

Hier ist das gesamte Bauteil inklusive Ring mit Kunststoff überzogen. Nur die Ringöffnung für den Bolzen bleibt frei. Diese Ausführung bietet maximalen Berührungsschutz und verhindert Kurzschlüsse selbst bei versehentlicher Berührung benachbarter Anschlüsse. Vollisolierte Kabelschuhe sind ideal für Stromleisten, Verteiler und Bereiche, in denen Laien Zugang haben. Die dickere Isolierung erfordert jedoch mehr Platz und ist bei sehr beengten Verhältnissen unpraktisch.

Praxistipp: Für Außeninstallationen oder feuchte Umgebungen wählen Sie stets isolierte Ringkabelschuhe. Die Isolierung verhindert Korrosion an der Crimpstelle und verlängert die Lebensdauer der Verbindung erheblich.

Ringkabelschuhe bieten die mechanisch stabilste Lösung für Schraubverbindungen. Die geschlossene Ringform verhindert ein seitliches Herausrutschen selbst bei Vibrationen oder Temperaturwechseln. Anders als Quetschsteckverbinder, die durch wiederholtes Stecken und Ziehen verschleißen, halten Ringkabelschuhe dauerhaft zuverlässig. Im Vergleich zu einfachen Steckverbindern erreichen sie durch die Verschraubung deutlich niedrigere Übergangswiderstände und damit geringere Verlustleistung.

Gabelkabelschuhe erlauben zwar eine schnellere Montage ohne vollständiges Lösen der Schraube, bieten jedoch weniger Sicherheit gegen axiale Zugkräfte. Bei kritischen Anwendungen mit hohen Strömen oder starken mechanischen Belastungen sind Ringkabelschuhe erste Wahl. Ihre Zuverlässigkeit macht sie zum Standard in industriellen Schaltanlagen, Fahrzeugelektrik und überall dort, wo Wartungsintervalle lang und Ausfälle kostspielig sind.

Ein Ringkabelschuh M8 bezeichnet den Innendurchmesser des Rings und passt auf M8-Gewindeschrauben. Ein Ringkabelschuh 10 mm² gibt den maximalen Leiterquerschnitt an, den die Crimphülse aufnehmen kann. Beide Angaben müssen zu Ihrer Installation passen. Bei einem 10 mm²-Leiter mit M8-Verschraubung benötigen Sie also einen "Ringkabelschuh M8, 10mm²".

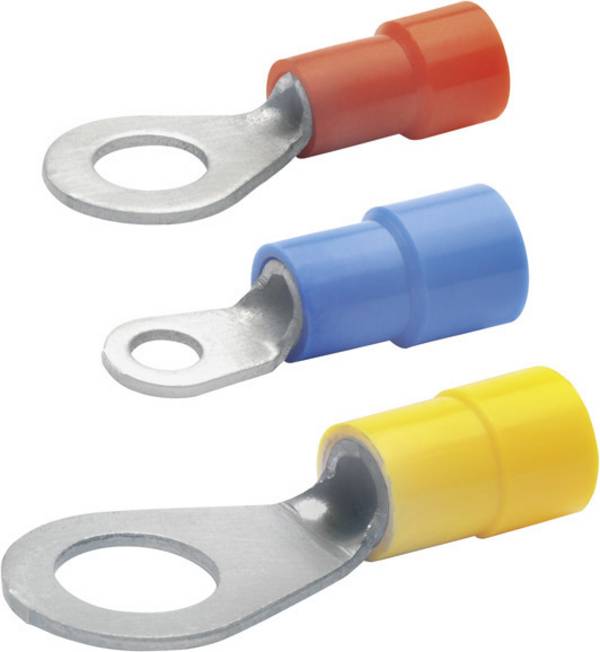

Die Leiterenden müssen vollständig in die Crimphülse passen, ohne dass Drähte herausragen. Zu große Kabelschuhe führen zu schlechtem Kontakt und erhöhtem Übergangswiderstand. Zu kleine Varianten lassen sich nicht ordnungsgemäß crimpen und können mechanisch versagen. Bei isolierten Modellen hilft die Codierung nach Farben bei der Auswahl: Rot (bis 1,5 mm²), Blau (bis 2,5 mm²), Gelb (bis 6 mm²). Ein Ringkabelschuh (16 mm²) ist typischerweise unbeschriftet oder mit grauer Isolierung versehen.

Prüfen Sie auch den Bolzendurchmesser am Anschlusspunkt. Ein zu großer Ring sitzt lose und kann sich bei Vibrationen lockern. Ein zu kleiner Ring lääst sich nicht montieren. Für M6-Schrauben verwenden Sie einen Ringkabelschuh M6, für M8-Gewinde entsprechend einen Ringkabelschuh M8. In Online-Katalogen sind beide Maße meist in der Artikelbezeichnung angegeben.

Wie montiert man einen Ringkabelschuh richtig?

Die fachgerechte Montage entscheidet über Sicherheit und Langlebigkeit der Verbindung:

1. Abisolieren des Leiters: Entfernen Sie die Isolierung so weit, dass der blanke Leiter vollständig in die Crimphülse passt. Verwenden Sie eine scharfe Abisolierzange, um Beschädigungen der Kupferdrähte zu vermeiden. Die Abisolierlänge sollte 1–2 mm kürzer sein als die Crimphülse, damit keine blanken Drähte herausragen.
2. Leiter einführen: Schieben Sie das abisolierte Leiterende vollständig in die Crimphülse des Ringkabelschuhs. Bei mehrdrähtigen Leitern verdrehen Sie die Einzeldrähte leicht, damit sie kompakt bleiben. Achten Sie darauf, dass keine Drähte außerhalb der Hülse bleiben.
3. Crimpen mit Crimpzange: Setzen Sie die Crimpzange am vorgesehenen Crimpbereich an – meist durch Markierungen gekennzeichnet. Drücken Sie die Zange vollständig zusammen, bis der Rastmechanismus auslöst. Eine korrekte Crimpverbindung zeigt eine sichtbare, gleichmäßige Verformung der Hülse. Verwenden Sie Crimpzangen mit genormten Einsätzen für reproduzierbare Qualität.
4. Verbindung prüfen: Ziehen Sie vorsichtig am Leiter, um die Festigkeit zu testen. Eine ordnungsgemäß gecrimpte Verbindung hält mehreren Kilogramm Zugkraft stand. Der Leiter darf sich nicht aus dem Kabelschuh ziehen lassen.
5. Ring aufstecken und verschrauben: Schieben Sie den Ring über den Gewindebolzen oder die Schraube. Setzen Sie bei mehreren Kabelschuhen am selben Bolzen Unterlegscheiben zwischen die Ringe, um optimalen Kontakt zu gewährleisten. Ziehen Sie die Schraube mit dem vom Hersteller angegebenen Drehmoment fest – nicht zu locker, aber auch nicht übermäßig fest, um Verformungen zu vermeiden.
6. Sichtprüfung: Kontrollieren Sie die fertige Kabelverbindung auf korrekte Montage. Die Isolierung sollte dicht an der Crimphülse anliegen, keine blanken Drähte dürfen sichtbar sein, und die Verschraubung muss fest sitzen.

Achtung: Verwenden Sie niemals Kombizangen oder Schraubstöcke zum Crimpen. Nur professionelle Crimpzangen garantieren die normgerechte Verformung. Unsachgemäß gecrimpte Verbindungen haben hohe Übergangswiderstände, überhitzen und können Brände verursachen.

Wofür werden Ringkabelschuhe verwendet?

Ringkabelschuhe finden in zahlreichen elektrischen Installationen Anwendung:

• Industrielle Schaltanlagen und Verteiler: In Schaltschränken verbinden Ringkabelschuhe Hauptleitungen mit Sicherungen, Schützen und Leistungsschaltern. Die sichere Verschraubung gewährleistet zuverlässigen Betrieb auch bei hohen Strömen und Schalthandlungen. Komponenten wie Motorschutzschalter und Frequenzumrichter nutzen Ringkabelschuhe für ihre Leistungsanschlüsse.
• Automotive und Fahrzeugtechnik: In Kraftfahrzeugen, Booten und Schienenfahrzeugen verbinden Ringkabelschuhe Batterien, Startermotoren und Masseanschlüsse. Die vibrationssichere Befestigung verhindert Kontaktprobleme durch Erschütterungen. Massepunkte an der Karosserie werden standardmäßig mit Ringkabelschuhen realisiert.
• Hausinstallationen und Stromleisten: Bei der Verdrahtung von Unterverteilern, Stromleisten und Reihenklemmen ermöglichen Ringkabelschuhe sichere Anschlüsse mehrerer Leiter an einem Sammelpunkt. Sie erleichtern spätere Wartungsarbeiten durch einfache Demontierbarkeit ohne Beschädigung der Leiter.
• Erneuerbare Energien: In Photovoltaikanlagen und Windkraftanlagen verbinden Ringkabelschuhe die Gleichstromleitungen zwischen Modulen, Wechselrichtern und Batteriespeichern. Die witterungsbeständigen Ausführungen halten UV-Strahlung und Temperaturwechseln stand. Auch Rohrkabelschuhe kommen hier zum Einsatz, wenn zusätzliche mechanische Stabilität gefordert ist.
