Rohrschellen » Zuverlässige Befestigungslösungen für Rohrleitungen in Heizung, Sanitär und Industrieanlagen
Rohrschellen zählen zu den gängigsten Befestigungslösungen für Rohrleitungen im Innen- und Außenbereich. Sie sichern Rohre mit unterschiedlichen Durchmessern, dämpfen Schwingungen und sorgen dafür, dass Leitungen in Heizung, Sanitär, Lüftung oder industriellen Anlagen dauerhaft stabil geführt werden. Ganz gleich, ob es sich um Wasser-, Abwasser-, Lüftungs- oder Heizungsrohre handelt: Rohrschellen ermöglichen eine präzise, belastbare und normgerechte Montage an Wand, Decke oder Trägerstrukturen.
Rohrschellen sind in zahlreichen Ausführungen erhältlich – von einfachen Stahl- oder verzinkten Varianten über Modelle aus Edelstahl bis hin zu spezialisierten Lösungen mit Gummieinlage, Gewindebolzen oder wärmeisolierenden Eigenschaften wie bei der Kälterohrschelle. Bauform, Material und Befestigungsart variieren je nach Einsatzbereich deutlich. Dieser Ratgeber zeigt, welche Varianten es gibt, nach welchen Kriterien sie ausgewählt werden sollten und welche Aspekte bei der Montage beachtet werden müssen.
Wofür werden Rohrschellen verwendet und in welchen Bereichen kommen sie zum Einsatz?
Rohrschellen dienen der sicheren Befestigung von Rohrleitungen an Wänden, Decken oder konstruktiven Bauteilen. Sie stabilisieren Leitungsführungen, dämpfen Vibrationen und ermöglichen den korrekten Abstand zu Bauteilen, sodass Rohre spannungsfrei geführt werden. In Heizungssystemen unterstützen sie die saubere Montage von Metall- und Kunststoffrohren, im Sanitärbereich halten sie Kalt- und Warmwasserleitungen zuverlässig in Position und in industriellen Anlagen halten sie auch große Rohrdurchmesser unter mechanischer oder thermischer Belastung sicher.
Typische Anwendungen finden sich in folgenden Bereichen:
Heizungsinstallationen (Kupfer-, Stahl- und Verbundrohre)
Sanitärleitungen für Trink- und Abwasser
Lüftungsanlagen mit großen Rohrdurchmessern
Maschinenbau und Industrieanlagen
Technischen Umgebungen mit Schwingungs- oder Temperaturbelastungen

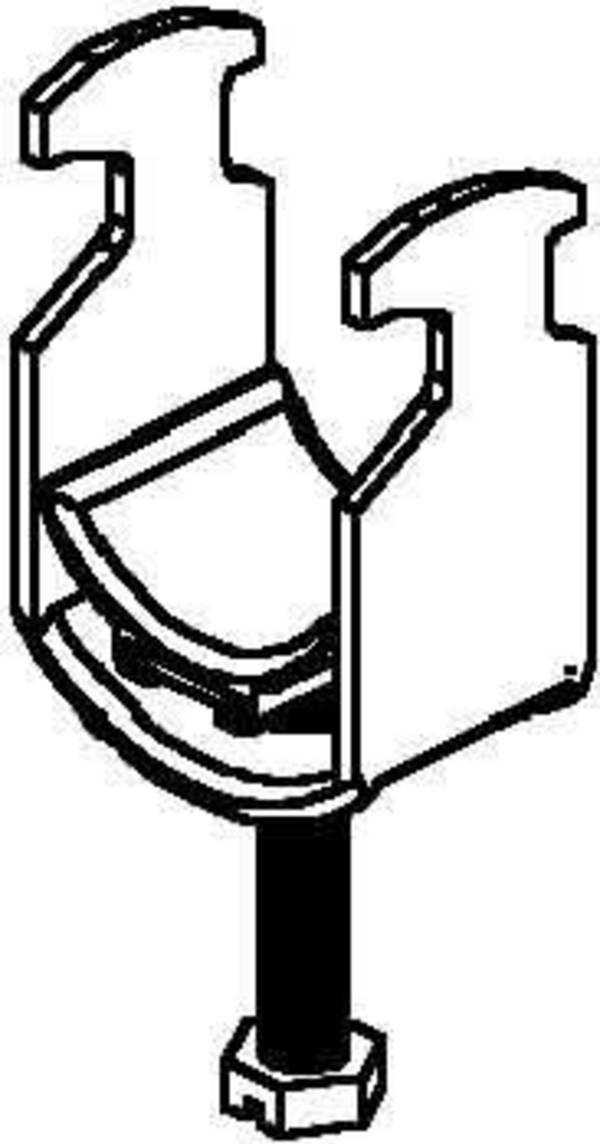

Auch Spezialformen wie die Bügelschelle werden verwendet, wenn Rohre oder Kabel auf Trägerprofilen geführt werden sollen. In einfachen Installationen werden häufig zweiteilige Schellen eingesetzt, während Bereiche mit Geräusch- oder Vibrationsanforderungen Lösungen mit Gummieinlage benötigen.
Welche Arten von Rohrschellen gibt es?
Rohrschellen unterscheiden sich in Aufbau, Material und Befestigungsart. Die Auswahl richtet sich nach Belastung, Umgebung und Rohrdurchmesser. Die wichtigsten Typen sind:

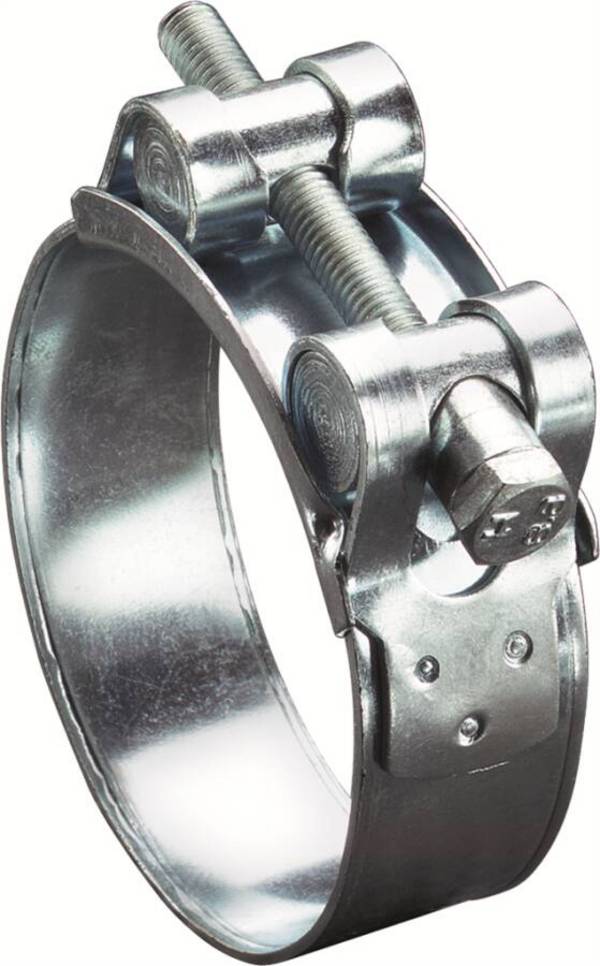

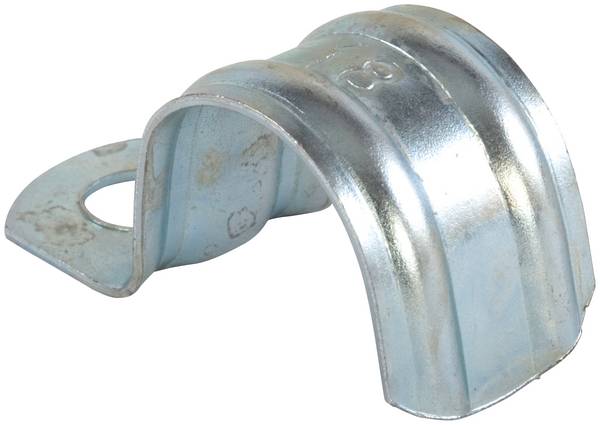

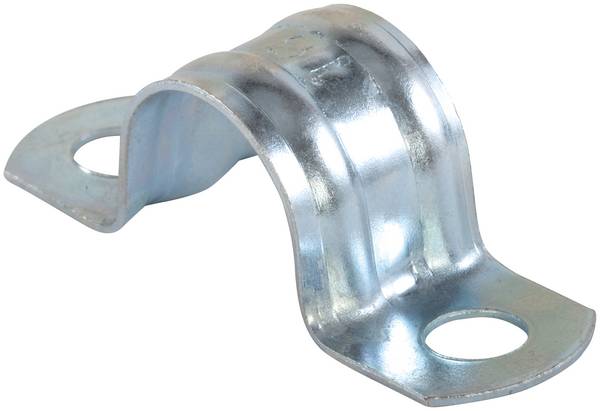

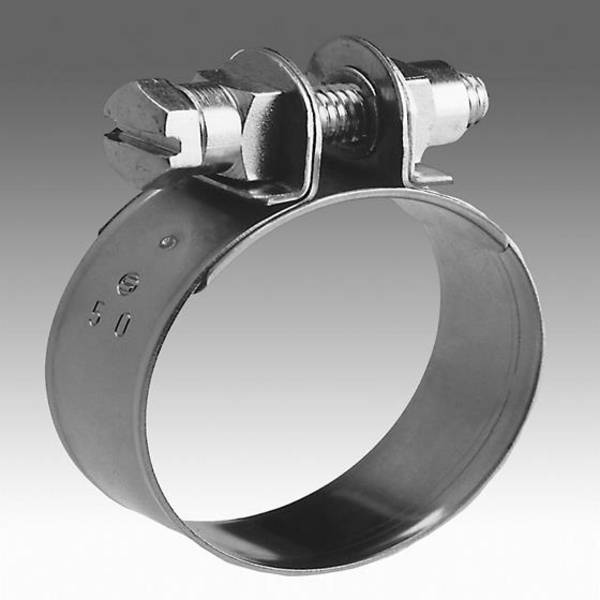

1.) Einteilige Rohrschellen
Einteilige Schellen werden direkt über das Rohr geführt und verschlossen. Sie eignen sich vor allem für kleinere Leitungsdurchmesser und leichtere Anwendungen. Diese Bauform ist kompakt, lässt sich schnell montieren und eignet sich gut für kurze Befestigungsabstände.

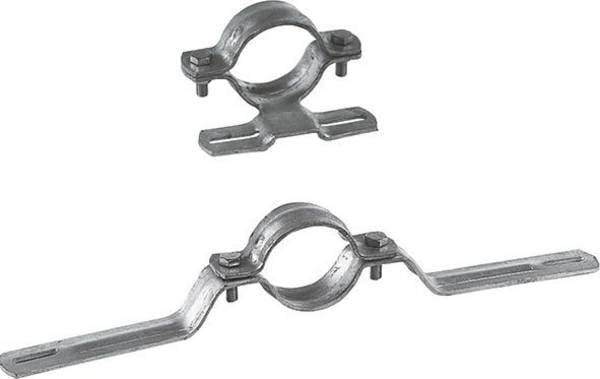

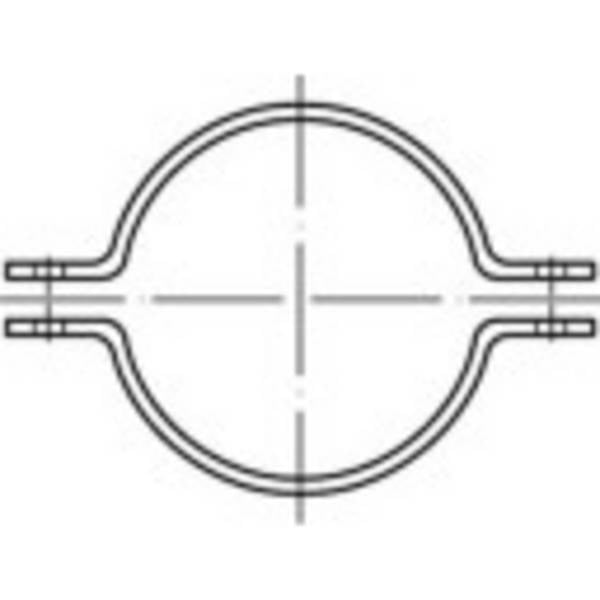

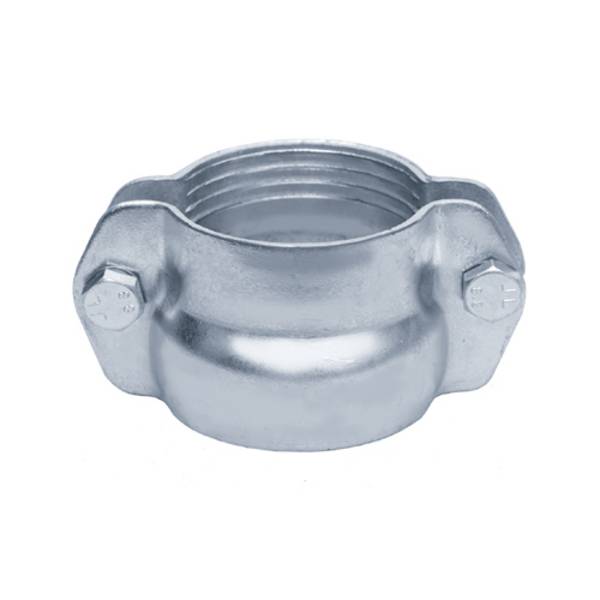

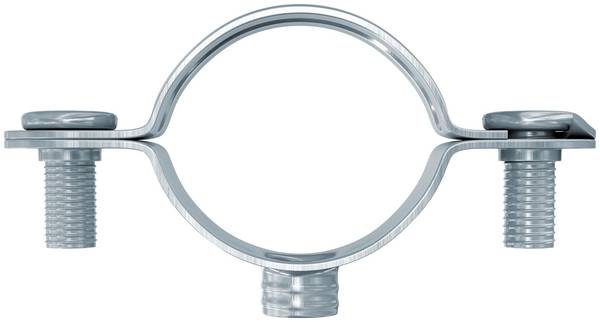

2.) Zweiteilige Rohrschellen
Zweiteilige Schellen bestehen aus einem oberen und einem unteren Bügel. Sie sind die Standardlösung für die meisten Installationen, da sie stabil, flexibel und in vielen Durchmessern verfügbar sind. In Kombination mit Stockschrauben lassen sie sich an Wand- oder Deckenbefestigungen montieren.

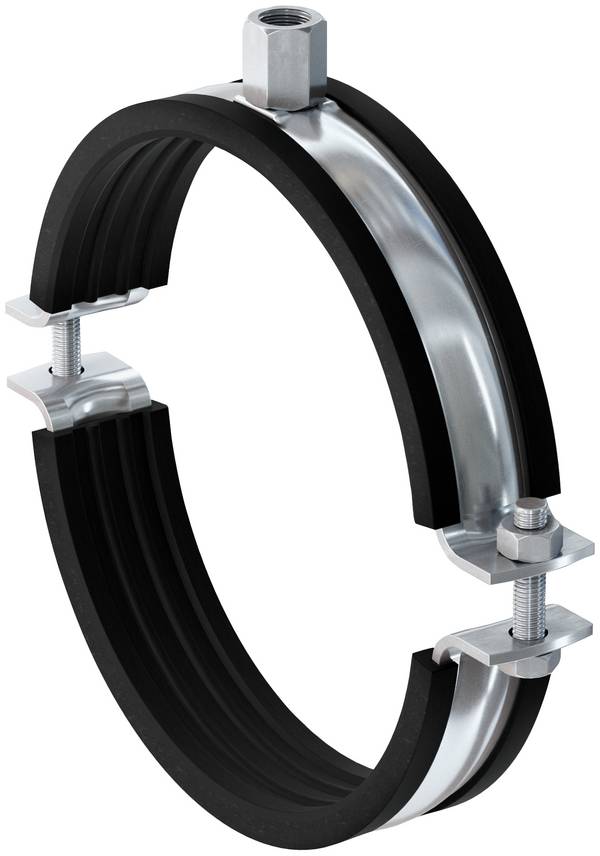

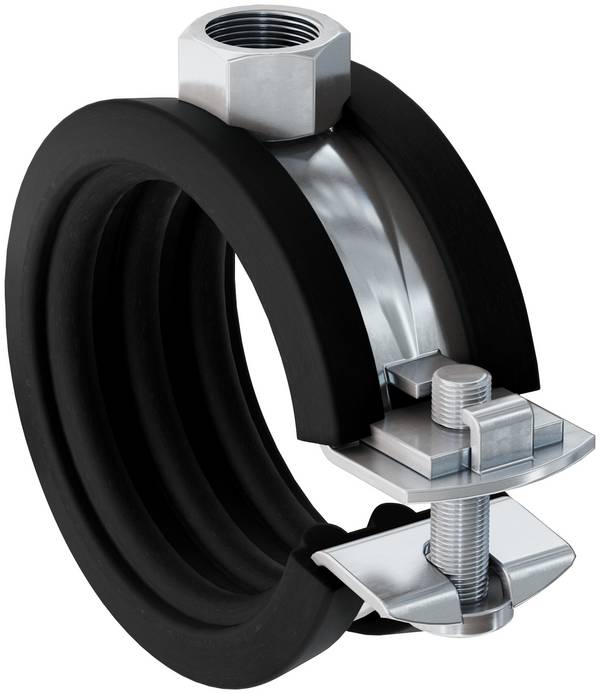

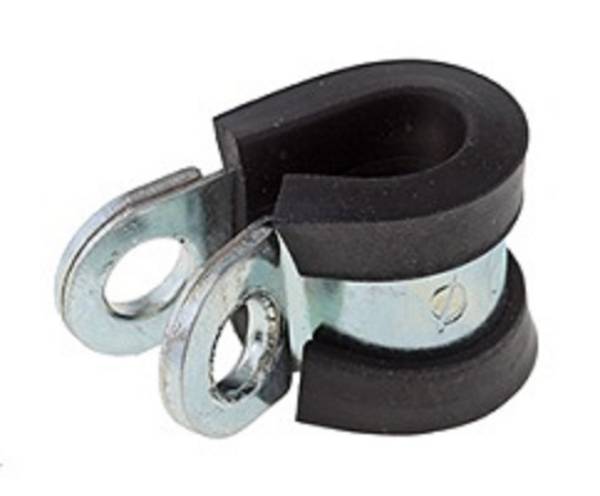

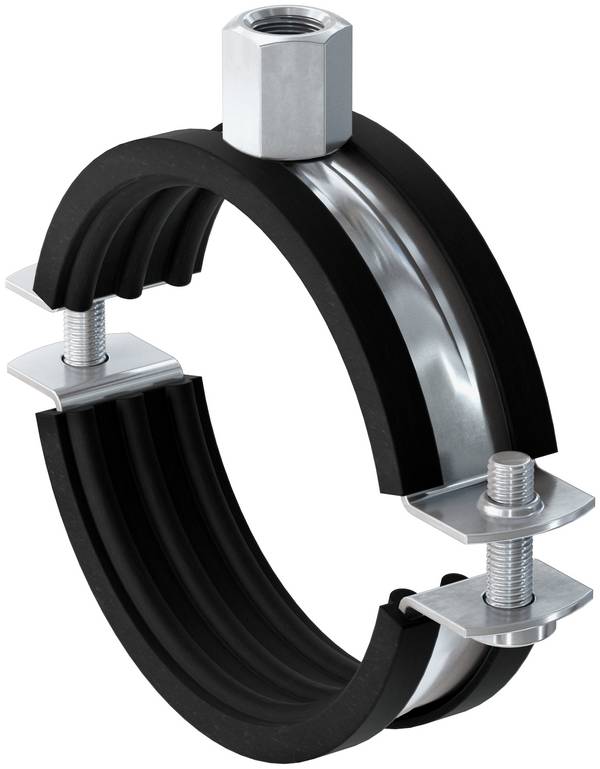

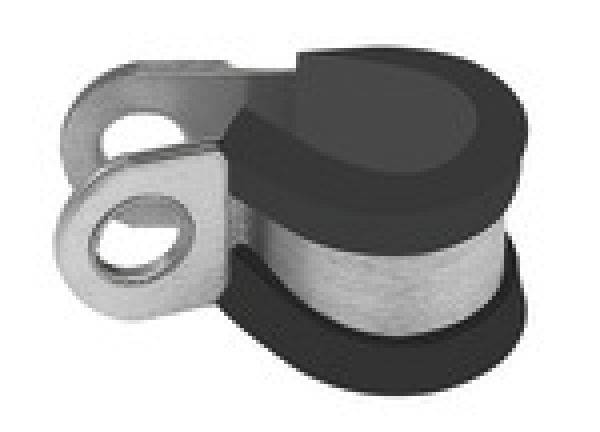

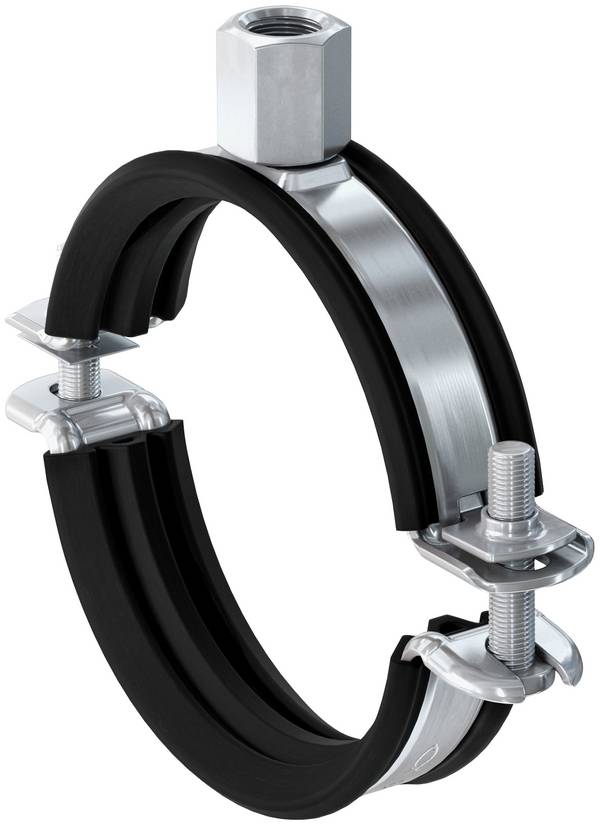

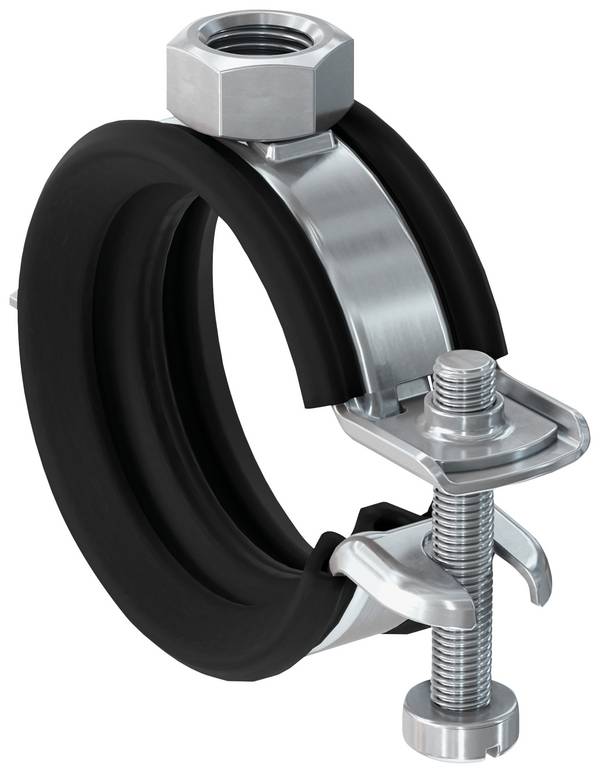

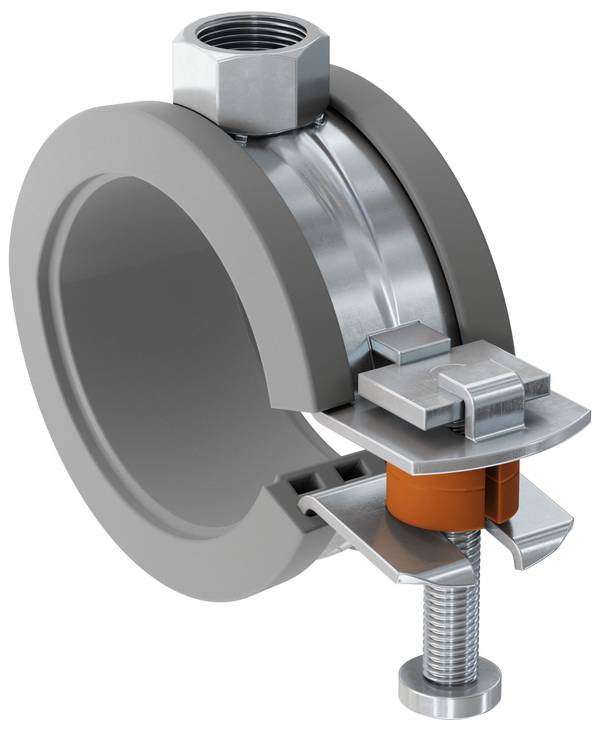

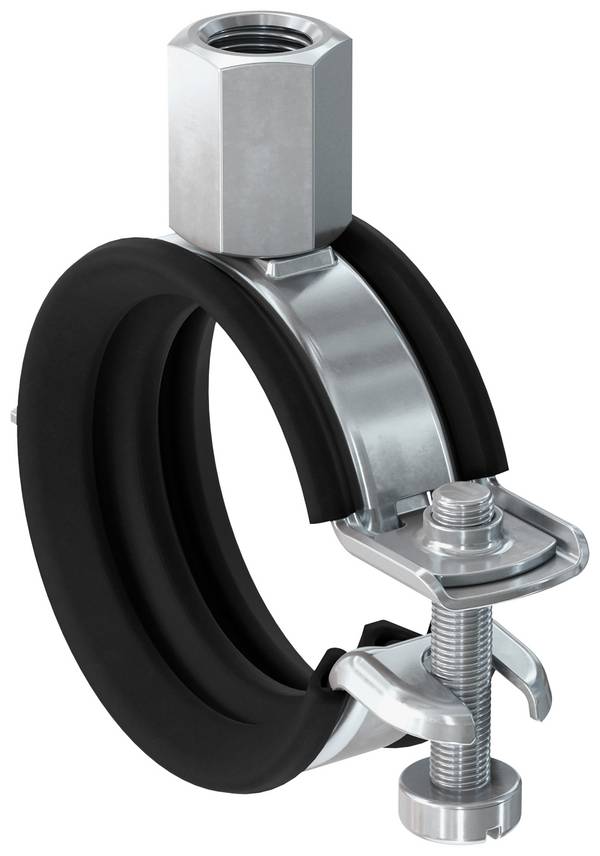

3.) Rohrschelle mit Gummieinlage
Diese Variante dämpft Vibrationen und reduziert Geräusche. Die Gummieinlage schützt das Rohr vor Beschädigungen und verhindert Metall-auf-Metall-Kontakt. Besonders bei Heizungs- und Sanitärleitungen ist diese Ausführung weit verbreitet.
4.) Rohrschelle mit Gewinde
Eine Rohrschelle mit Gewinde besitzt ein integriertes Gewinde oder Doppelgewinde, das die Befestigung mit Stockschrauben besonders einfach macht. Je nach System sind Varianten mit metrischem oder zölligem Gewinde verfügbar.

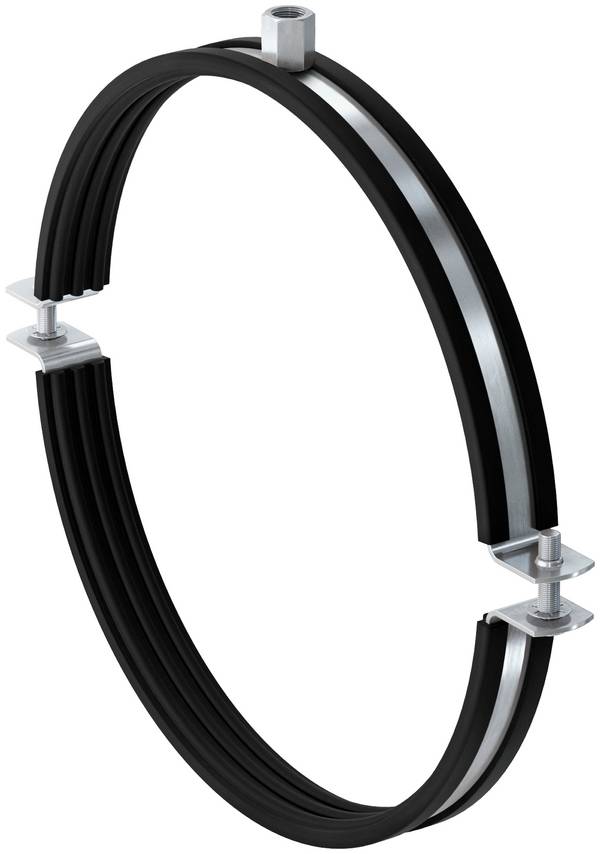

5.) Lüftungsschelle
Für Lüftungsrohre gibt es spezielle Lüftungsschellen mit breiter Auflagefläche oder besonderen Spannmechanismen. Sie eignen sich für dünnwandige Rohre, die keine punktuelle Druckbelastung vertragen können.
Typische Arten und ihre Einsatzbereiche
| Rohrschellenart | Eigenschaften | Einsatzmöglichkeiten |
|---|---|---|
| Einteilig | schnelle Montage, kompakt | leichte Rohrleitungen, kleine Durchmesser |
| Zweiteilig | stabil, universell | Heizung, Sanitär, Industrie |
| Mit Gummieinlage | vibrationsdämpfend | geräuscharme Installationen |
| Mit Gewinde | einfache Montage | Wand- und Deckenmontage |
| Lüftungsschelle | breite Auflage | Lüftungs- und Abgasrohre |
Neben den beschriebenen Ausführungen finden in vielen Installationen auch Rohrklemmen Verwendung. Sie ähneln in Aufbau und Funktion klassischen Rohrschellen und eignen sich ebenfalls zur sicheren Befestigung in Heizung, Sanitär und Industrie.
Aus welchem Material bestehen Rohrschellen – und wann ist Edelstahl die bessere Wahl?
Rohrschellen bestehen überwiegend aus Stahl, verzinkt-beschichtetem Stahl oder Edelstahl. Das Material bestimmt die Korrosionsbeständigkeit, Tragfähigkeit und Eignung in verschiedenen Umgebungen.
Rohrschellen aus Verzinktem Stahl
Verzinkte Rohrschellen sind die Standardlösung im Innenbereich. Sie bieten einen guten Korrosionsschutz und eignen sich für die meisten Heizungs- und Sanitärinstallationen. Für trockene Räume und normale Belastungen sind sie vollkommen ausreichend.
Rohrschellen aus Stahl ohne Beschichtung
Diese Variante wird seltener genutzt, da sie eine geringere Korrosionsbeständigkeit besitzt. Sie eignet sich nur für Innenbereiche mit minimaler Feuchtebelastung.

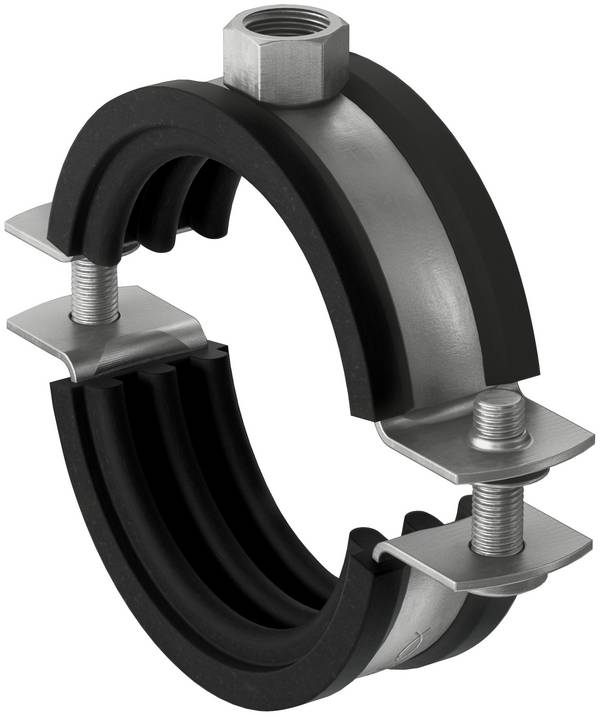

Edelstahl-Rohrschellen
Rohrschellen aus Edelstahl werden überall dort eingesetzt, wo erhöhte Feuchtigkeit, aggressive Medien oder hohe hygienische Anforderungen bestehen. Typische Einsatzbereiche sind:
Industrie- und Prozessanlagen
Außenbereiche
Kühl- und Feuchträume
Lebensmittel- und Hygienebereiche
Infobox:
Wann Edelstahlrohrschellen sinnvoll sind:
• hohe Feuchtigkeit oder Temperaturschwankungen
• aggressive Umgebungen (Chemie, Prozessindustrie)
• hohe Anforderungen an Hygiene
• lange Lebensdauer und maximale Korrosionsbeständigkeit

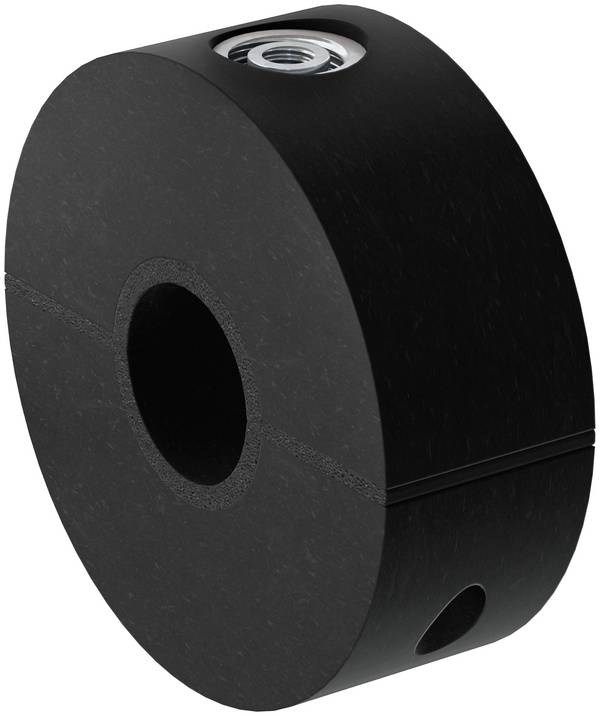

Für Wärmeleitungen mit Isolierung kommen zudem spezielle Kälterohrschellen zum Einsatz, die eine thermische Entkopplung ermöglichen und Wärmebrücken reduzieren.
In welchen Größen gibt es Rohrschellen?
Rohrschellen sind in vielen Ausführungen und Durchmessern erhältlich, passend zu den unterschiedlichen Leitungsgrößen in Heizung, Sanitär, Lüftung und industriellen Anlagen. Erhältlich sind Rohrschellen in Größen von kleinen Durchmessern für Installationsrohre bis zu großen Ausführungen für Lüftungs- und Abgasleitungen.
Typische Größenbereiche sind unter anderem:
10–22 mm für Sanitärleitungen
15–54 mm für Heizungsrohre
60–200 mm für Lüftungsrohre
über 200 mm für industrielle Rohrleitungen
Hersteller geben die Größe meist als Nennmaß an – dieses orientiert sich in der Regel am Außendurchmesser des Rohrs. Für isolierte Rohre sind größere Schellen notwendig – idealerweise spezielle Kälterohrschellen, die auch die Dämmung und thermische Entkopplung berücksichtigen.
Wie montiert man eine Rohrschelle richtig an Wand oder Decke?
Die fachgerechte Montage einer Rohrschelle ist entscheidend für die sichere Führung von Rohrleitungen. Zunächst wird die Befestigungsstelle festgelegt, wobei die Art der Wand oder Decke eine wesentliche Rolle spielt. Massivbeton, Mauerwerk oder leichte Baustoffe erfordern jeweils passende Dübel und Stockschrauben. Die Stockschraube bildet die Verbindung zwischen Untergrund und Schelle und sorgt für einen festen Halt.
Anschließend wird die Rohrschelle geöffnet, über das Rohr geführt und auf der Stockschraube befestigt. Bei zweiteiligen Schellen wird der obere Bügel aufgelegt und gleichmäßig angezogen. Modelle mit Gummieinlage sollten so montiert werden, dass das Rohr nicht zu stark auf die Dichtung drückt. Dadurch bleibt die Schallentkopplung erhalten und das Rohr kann sich bei Temperaturänderungen leicht bewegen. Bei vielen Installationen wird die Rohrschelle mit einer Schraube befestigt, sodass Rohr und Befestigungselement eine stabile Einheit bilden und eine zügige Montage ermöglichen.
Praxishinweis:
Bei der Montage an der Decke empfiehlt es sich, zuerst die Stockschraube zu setzen und anschließend die Schelle aufzuhängen. Dadurch lässt sich das Rohr leichter positionieren und ausrichten.
Eine korrekte Ausrichtung der Leitungen sorgt für eine optisch saubere Installation und verhindert mechanische Spannungen. Besonders bei langen Rohrstrecken müssen die Befestigungspunkte in einer Linie liegen, damit sich das Rohr gleichmäßig abstützen kann und keine ungewollten Kräfte auftreten.
Worauf muss ich beim Kaufen von Rohrschellen achten?
Wer Rohrschellen kaufen möchte, sollte zunächst die Anforderungen der Installation definieren. Dazu gehören unter anderem der benötigte Rohrdurchmesser, das Belastungsniveau, die Umgebungsbedingungen und die gewünschte Montageart. Entscheidend ist, dass die Schelle zum verwendeten Rohrmaterial und zur jeweiligen Anwendung passt.
Für Innenbereiche reichen häufig verzinkte oder lackierte Schellen aus, während in feuchten, chemischen oder stark belasteten Umgebungen Rohrschellen aus Edelstahl die langlebigere Wahl darstellen. Auch die Art der Befestigung spielt eine Rolle: Eine Rohrschelle mit Gewinde erleichtert die Montage mit Stockschrauben, während spezielle Varianten wie die Lüftungsschelle auf große Durchmesser und leichte Rohrhüllen ausgelegt sind.
Bei Leitungen mit Dämmung, wie sie in Heizungs- oder Kälteanlagen vorkommen, sollte geprüft werden, ob eine Kälterohrschelle erforderlich ist. Diese verhindert Wärmeverluste und sorgt für eine thermische Trennung zwischen Rohr und Bauteil.
Infobox: Wichtige Kriterien beim Kauf von Rohrschellen
• Material (verzinkt, Edelstahl, Stahl)
• erforderlicher Rohrdurchmesser
• Gewindeart oder Befestigungssystem
• Temperatur- und Feuchtebedingungen
• vibrations- oder schalldämpfende Gummieinlage
Durch eine sorgfältige Auswahl lassen sich spätere Montagefehler, Geräuschentwicklung oder Korrosionsschäden langfristig vermeiden.
Welche ist die beste Rohrschelle für unterschiedliche Einsatzbereiche?
Welche Rohrschelle am besten geeignet ist, hängt immer von den jeweiligen Umgebungsbedingungen, den Anforderungen an Tragfähigkeit und dem Material der Rohrleitung ab. Da jeder Bereich andere Belastungen und Rahmenbedingungen aufweist, eignen sich unterschiedliche Schellenarten für unterschiedliche Aufgaben. Die folgende Tabelle zeigt, welche der im Text genannten Rohrschellen sich für typische Einsatzbereiche besonders bewährt haben.
Geeignete Rohrschellen für typische Einsatzbereiche
| Einsatzbereich | Empfohlene Rohrschelle | Eigenschaften / Vorteile |
|---|---|---|
| Heizungstechnik | zweiteilige Rohrschelle (verzinkt) | robust, vielseitig, in vielen Ausführungen verfügbar |
| Sanitäranlagen | Rohrschelle mit Gummieinlage | schalldämpfend, vibrationsmindernd, schützt das Rohr |
| Lüftungsleitungen | Lüftungsschelle | breite Auflagefläche, stabil bei großflächigen Rohren |
| Feuchte Bereiche / Außenbereiche | Rohrschellen aus Edelstahl | hohe Korrosionsbeständigkeit, ideal bei Feuchtigkeit und hygienischen Anforderungen |
| Industrielle Anlagen | verstärkte Schraubrohrschelle | hohe Stabilität, gute Schwingungsdämpfung, geeignet für größere Lasten |
| Kälte- und Wärmeleitungen | Kälterohrschelle | thermische Trennung, verhindert Wärmebrücken, stabiler Halt trotz Dämmung |
Wie unterstützen Rohrschellen eine sichere und langlebige Installation?
Rohrschellen sichern die stabile Führung von Rohrleitungen und verhindern Schäden durch falsche Belastung und falsche Vorinstallation. Gleichzeitig sorgen sie dafür, dass Rohre definiert geführt werden und sich bei Temperaturänderungen ausdehnen können, ohne Materialschäden zu verursachen.
In Systemen mit starken Längenausdehnungen ist eine flexible Befestigungsstrategie sinnvoll: Fixpunkte halten die Leitung an definierten Stellen fest, während Gleitpunkte Bewegungen zulassen. Rohrschellen mit Gummieinlage reduzieren zusätzlich die Übertragung von Körperschall und schützen das Rohr vor Abrieb.
Infobox: Aufgaben von Rohrschellen in Installationen
• sichere Führung von Rohrleitungen
• Absorption von Schwingungen und Geräuschen
• Schutz vor Verformungen und Materialüberlastung
• Ausgleich von Längenausdehnungen bei Temperaturänderungen
Durch geeignete Befestigungslösungen wird das gesamte Leitungssystem langlebiger und wartungsärmer.
FAQ – Häufig gestellte Fragen zu Rohrschellen
Welchen Abstand sollte man zwischen Rohrschellen einhalten?
Der empfohlene Abstand hängt vom Rohrmaterial, dem Durchmesser und der Belastung ab. Kunststoffrohre benötigen engere Befestigungspunkte als Metallrohre, da sie sich bei Temperaturänderungen stärker ausdehnen. Übliche Werte liegen zwischen 1 m und 2 m, bei schweren Leitungen entsprechend geringer.
Warum sollte eine Rohrschelle nicht zu fest angezogen werden?
Eine zu fest angezogene Schelle kann insbesondere Kunststoffrohre beschädigen, Schallbrücken erzeugen oder die Längenausdehnung blockieren. Besonders bei Varianten mit Gummieinlage ist ein moderates, gleichmäßiges Anziehen wichtig.
Wie wähle ich den richtigen Durchmesser einer Rohrschelle für mein Rohr aus?
Der Durchmesser richtet sich nach dem Außenmaß des Rohrs. Bei isolierten Leitungen ist zusätzlich die Dämmstärke zu berücksichtigen. Herstellerangaben erleichtern die Auswahl des passenden Schellendurchmessers.
Was sind häufige Montagefehler bei Rohrschellen und wie vermeidet man sie?
Zu große oder zu kleine Schellen, ein falscher Abstand oder ungeeignete Schrauben gehören zu den häufigsten Fehlern. Eine sorgfältige Auswahl, passende Dübel und korrekt gesetzte Stockschrauben verhindern spätere Probleme.
