Solar-Montagesysteme: Sichere Befestigung für Photovoltaik-Module auf jedem Untergrund
Solar-Montagesysteme bilden die tragende Unterkonstruktion für Solarmodule und sorgen dafür, dass PV-Anlagen sicher und im optimalen Winkel auf Dächern, Fassaden und Freiflächen installiert werden. Ohne eine passende Unterkonstruktion für PV-Anlagen lassen sich Module weder stabil befestigen noch korrekt ausrichten. Photovoltaik-Montagesysteme fixieren die Module mechanisch und leiten gleichzeitig Wind- und Schneelasten in die Gebäudestruktur ab.
Die Auswahl reicht von Aufdach-Systemen für Schrägdächer über aufgeständerte Lösungen für Flachdächer bis zu spezialisierten Befestigungen für Fassaden und Balkone. Jeder Montageort stellt eigene Anforderungen an die Unterkonstruktion für PV-Module, weshalb verschiedene Systemtypen entwickelt wurden. Ob klassische Dachanlage, PV-Montagesystem für Flachdächer oder Balkonkraftwerk-Montagesystem – für jede Einbausituation gibt es passende Lösungen, die eine sichere Installation und optimale Strom-Erzeugung gewährleisten.
Dieser Ratgeber stellt die verschiedenen Systemtypen vor, erklärt die wichtigsten Komponenten und gibt Hinweise zur richtigen Auswahl.
Wichtig: Lassen Sie vor der Installation die Statik Ihres Dachs von einem Fachbetrieb prüfen. Die zusätzliche Last durch Module, Unterkonstruktion und Windkräfte muss von der Dachkonstruktion getragen werden. Bei älteren Gebäuden ist eine statische Prüfung unverzichtbar.
Welche Arten von Solar-Montagesystemen gibt es?
Solar-Montagesysteme unterscheiden sich nach Montageort und Befestigungsart. Die folgende Übersicht zeigt die gängigsten Systemtypen.
| Systemtyp | Montageort | Besonderheiten |
|---|---|---|
| Aufdach-System | Schrägdach (Ziegel, Blech) | Dachhaken unter Ziegeln, Module über der Dachfläche |
| Indachsystem | Schrägdach | Module ersetzen die Dacheindeckung, bündige Optik |

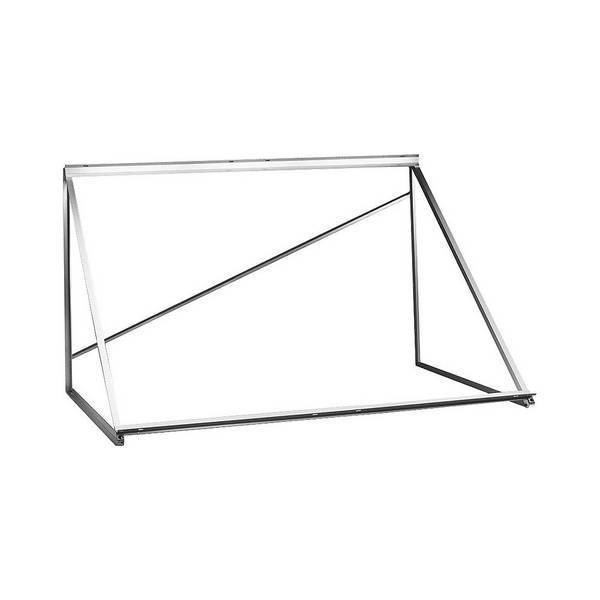

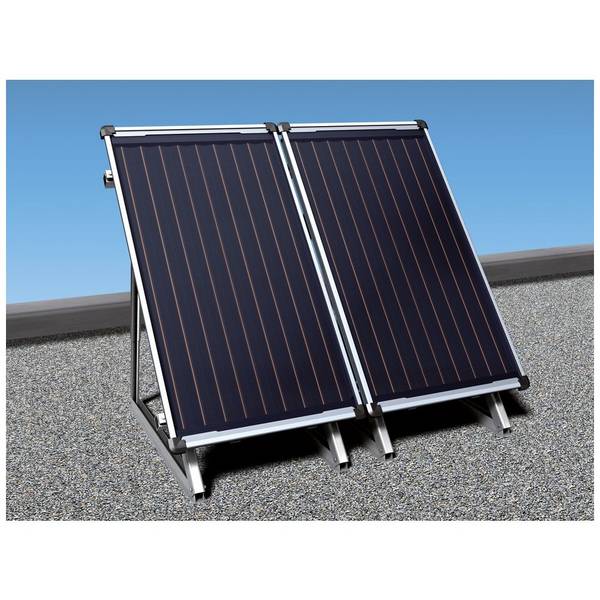

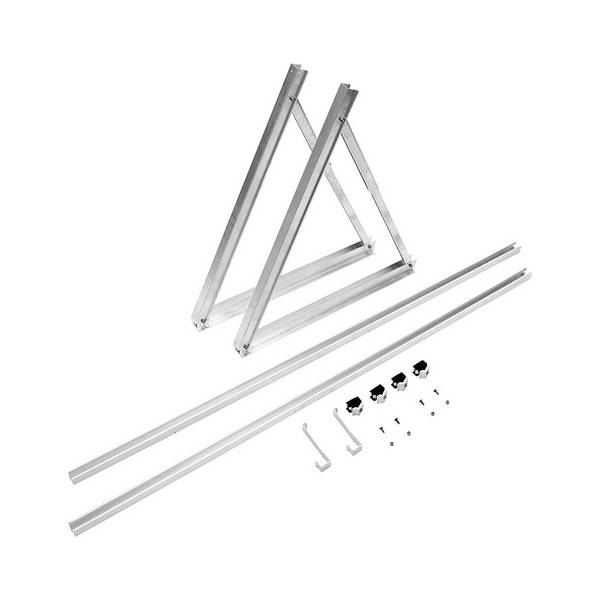

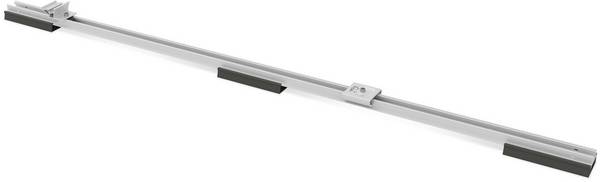

| Flachdach-Aufständerung | Flachdach | Aufgeständert im optimalen Winkel, oft ballastiert |
| Fassaden-Montage | Hausfassade | Vertikale Befestigung, Solar-Montagesysteme für Fassaden |
| Balkon-System | Balkonbrüstung, Geländer | Kompakt, für Balkonkraftwerk Montagesystem |
| Freiland-Aufständerung | Boden, Freifläche | Bodenverankerung, flexible Ausrichtung |

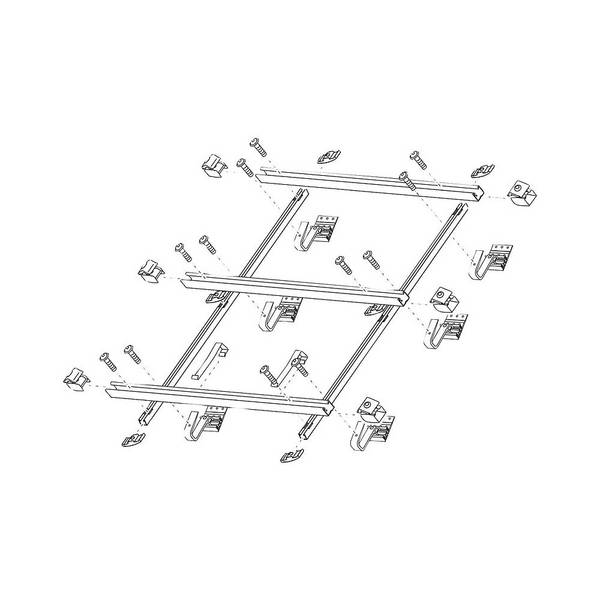

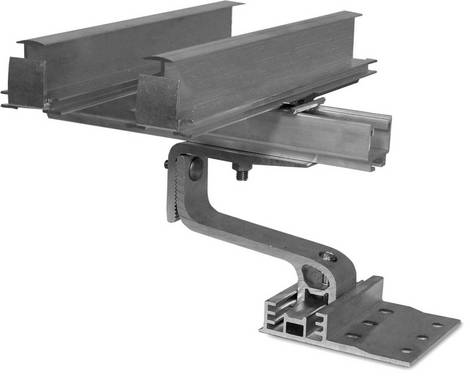

Aufdach-Systeme sind die verbreitetste Lösung für Photovoltaik auf Schrägdächern. Dachhaken werden unter den Dachziegeln verschraubt und tragen die Montageschienen, auf denen die Solarmodule befestigt werden. Indachsysteme integrieren die PV-Module direkt in die Dachfläche. Für Flachdächer kommen aufgeständerte Systeme zum Einsatz, die die Module im optimalen Neigungswinkel positionieren.
Welche Komponenten gehören zu einem Solar-Montagesystem?
Ein vollständiges Solar-Montagesystem besteht aus mehreren aufeinander abgestimmten Komponenten, die gemeinsam eine sichere Befestigung der PV-Module gewährleisten.

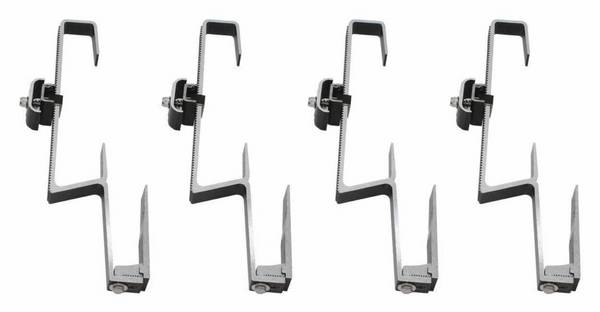

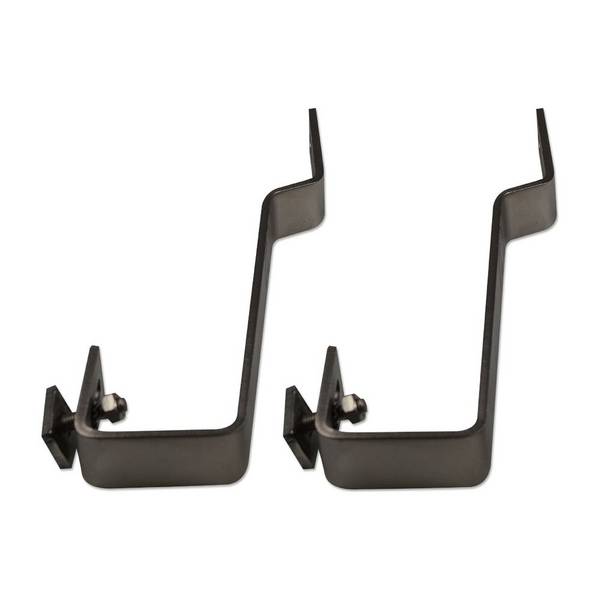

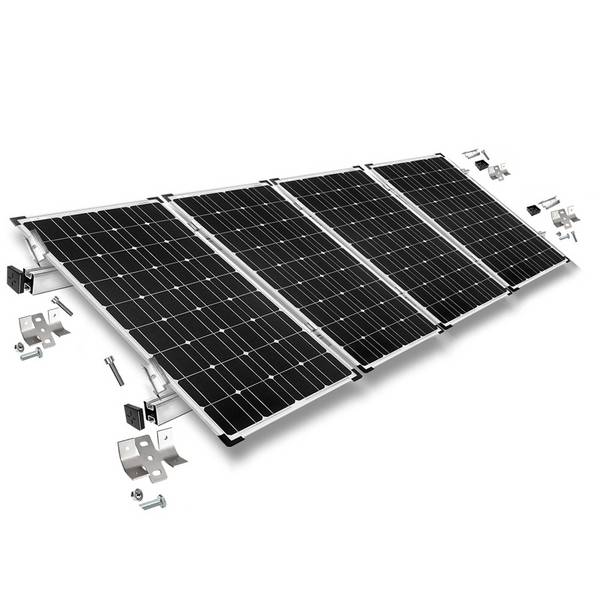

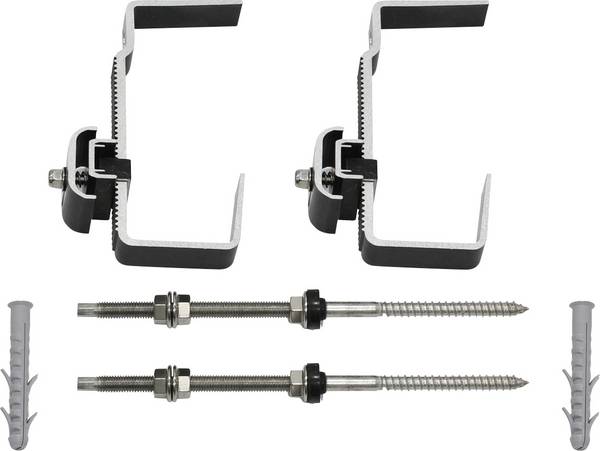

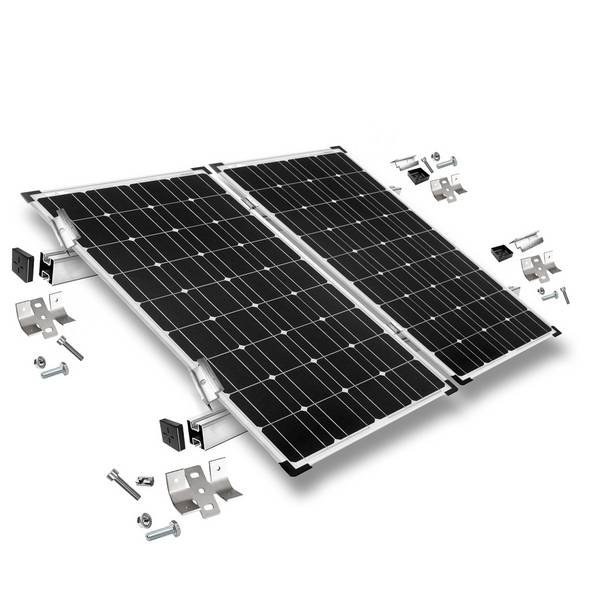

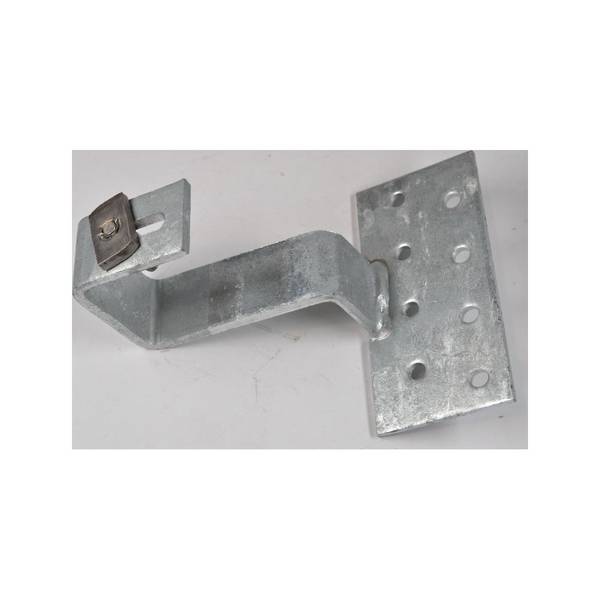

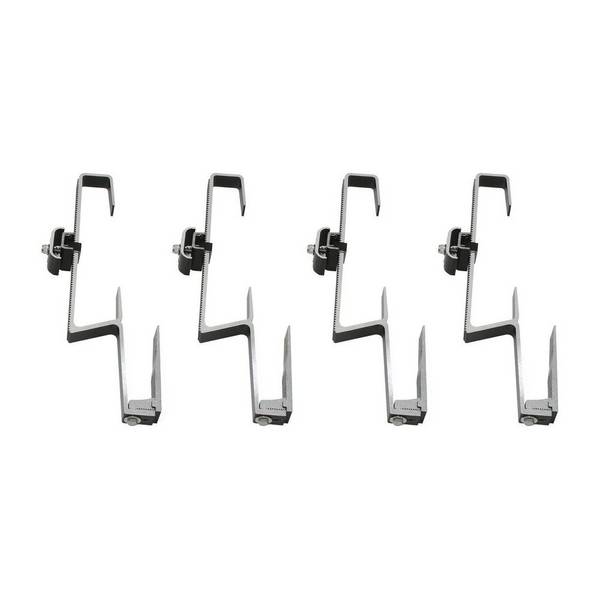

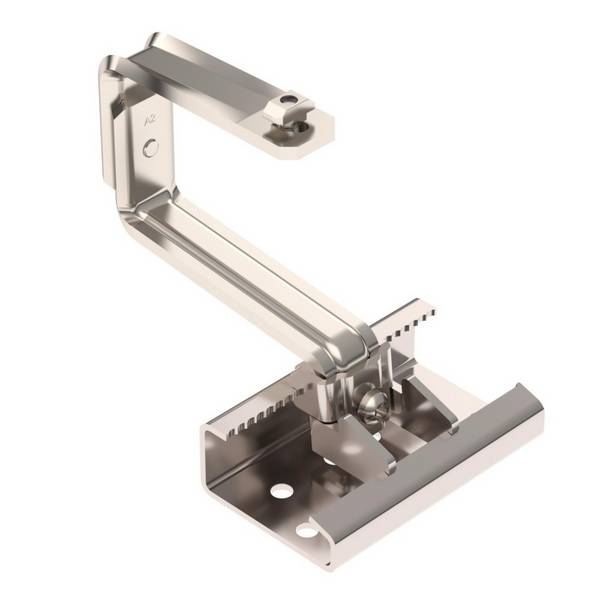

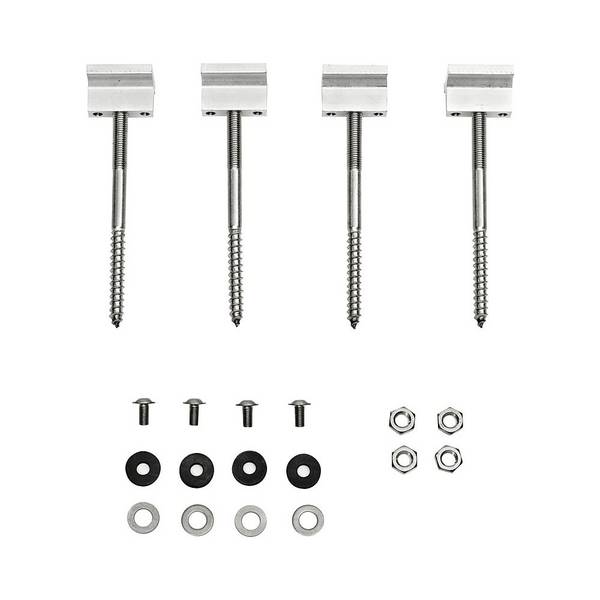

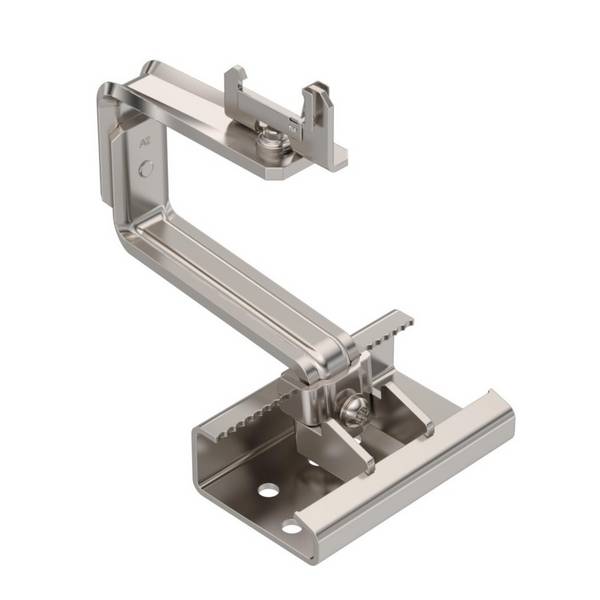

- Dachhaken oder Stockschrauben: Diese Grundbefestigung verankert das System in der Dachkonstruktion. Dachhaken werden bei Ziegeldächern eingesetzt, Stockschrauben bei Trapezblech.

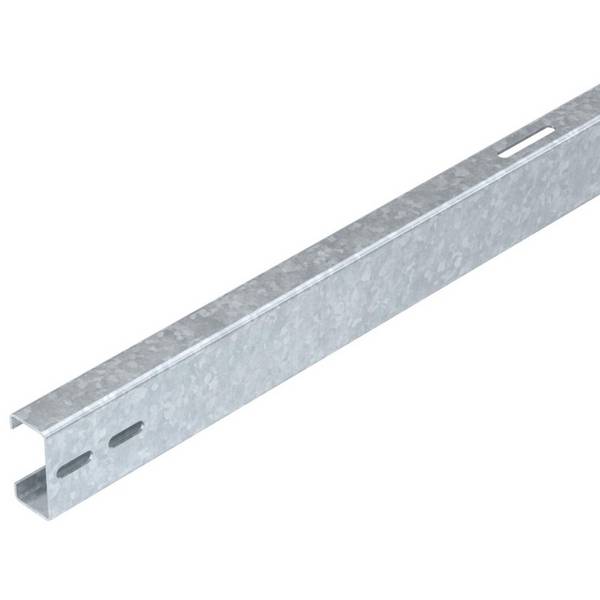

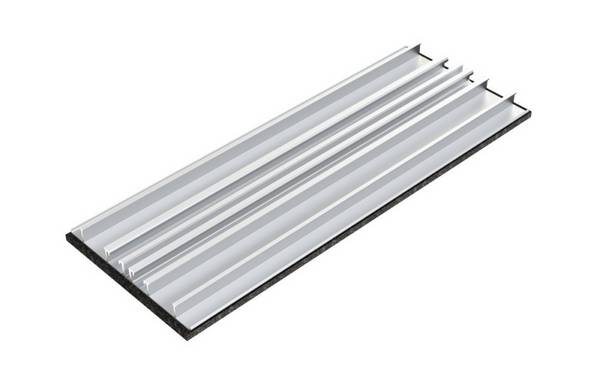

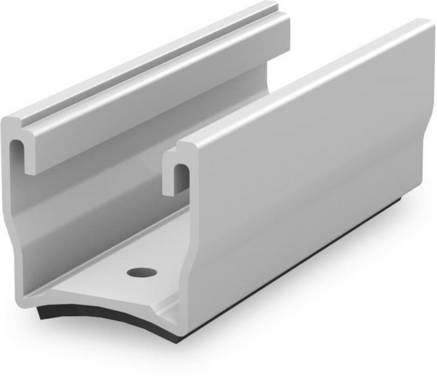

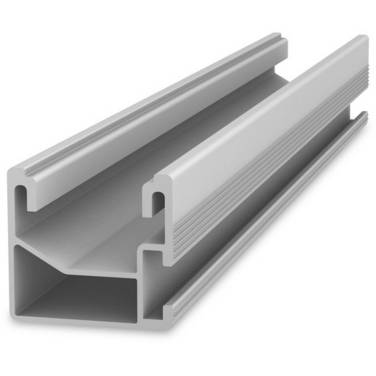

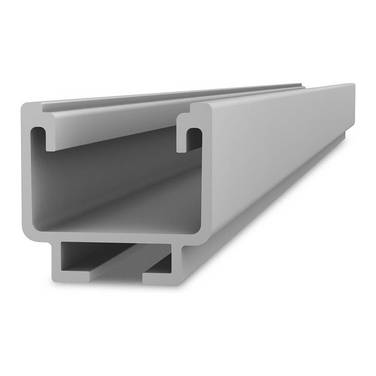

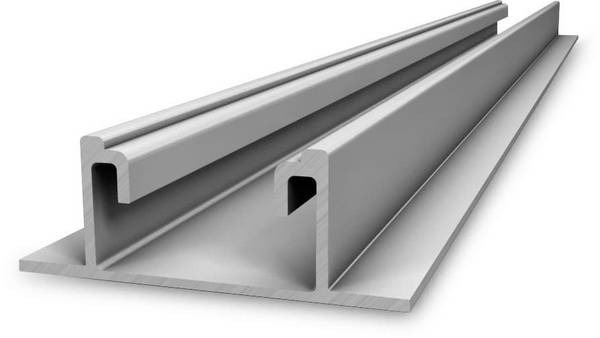

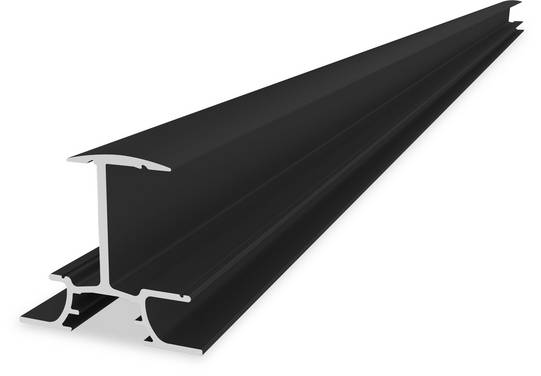

- Montageschienen: Schienen aus Alu bilden die horizontale Tragstruktur für die Solarmodule und werden auf den Dachhaken montiert.

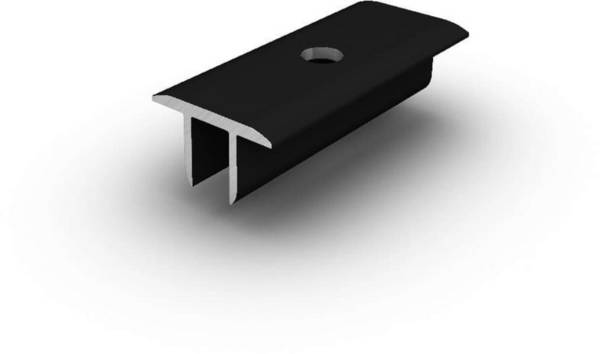

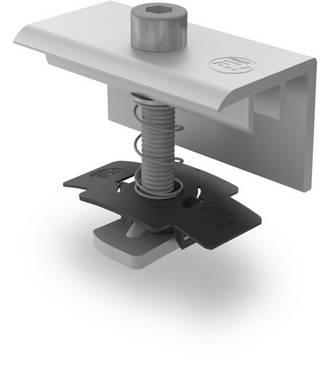

- Modulklemmen: Mittel- und Endklemmen fixieren die PV-Module auf den Schienen. Mittelklemmen verbinden zwei benachbarte Module, Endklemmen sichern das äußere Modul.

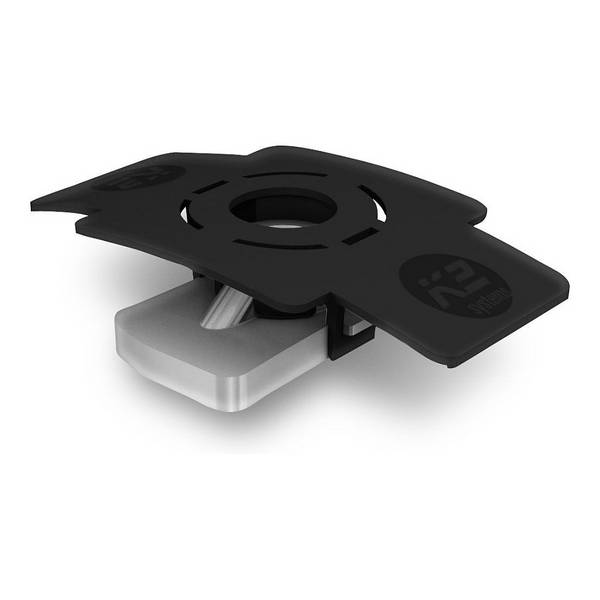

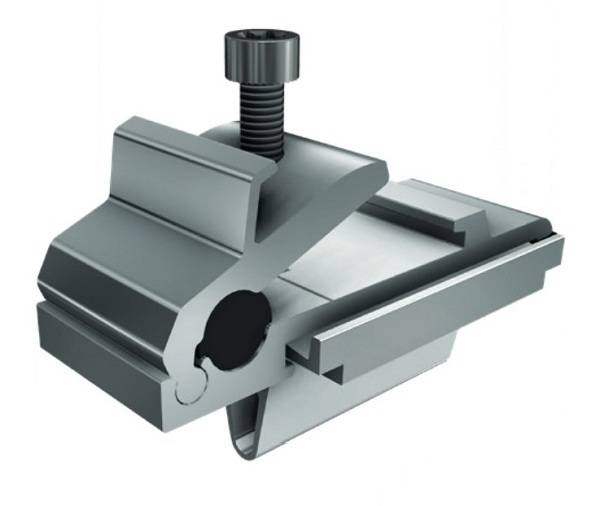

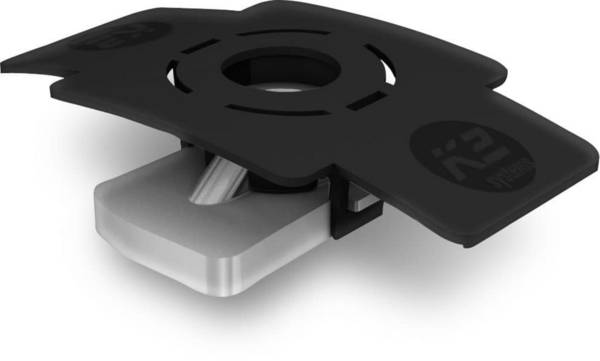

- Verbindungselemente: Schrauben, Muttern und Gleitmuttern aus Edelstahl verbinden alle Komponenten und sorgen für eine korrosionsbeständige Installation.
Welche Faktoren sind bei der Auswahl eines Montagesystems entscheidend?
Die Wahl des richtigen Solar-Montagesystems hängt von mehreren standortspezifischen Faktoren ab.
- Dachtyp und Eindeckung: Schrägdächer mit Ziegeln, Blechdächer und Flachdächer erfordern jeweils spezifische Befestigungslösungen.
- Dachneigung und Ausrichtung: Aufständerungssysteme gleichen ungünstige Dachneigungen aus. Im Bereich Solartechnik-Zubehör finden sich Winkeladapter für verschiedene Neigungen.
- Wind- und Schneelastzone: Je nach Lage gelten unterschiedliche Anforderungen an die Belastbarkeit. Standorte mit hohen Windlasten erfordern engere Dachhaken-Abstände.
- Modultyp und Modulmaße: Die Abmessungen der Solarmodule bestimmen die erforderlichen Klemmengrößen und Schienenabstände.
Achtung: Nur geprüfte und zugelassene Solar-Montagesysteme verwenden
Verwenden Sie ausschließlich Solar-Montagesysteme mit gültiger Zulassung und Statiknachweis. Nicht zugelassene Eigenkonstruktionen gefährden die Gebäudesicherheit und können den Versicherungsschutz erlöschen lassen. Eine fehlerhafte Unterkonstruktion PV Anlage führt im schlimmsten Fall zum Herabstürzen der Module.
Sind Solar-Montagesysteme wetterfest und langlebig?
Hochwertige Solar-Montagesysteme sind auf eine Lebensdauer von mindestens 25 bis 30 Jahren ausgelegt und damit ebenso langlebig wie die Solarmodule selbst. Montageschienen aus Alu sind korrosionsbeständig, leicht und stabil. Edelstahl-Verbindungselemente widerstehen Regen, Schnee, UV-Strahlung und Temperaturschwankungen ohne Materialermüdung.
Die Langlebigkeit des gesamten Systems hängt von der Qualität der verwendeten Materialien und der fachgerechten Installation ab. Im Bereich Solar & Wind finden sich Systeme führender Hersteller, die umfangreiche Garantien auf ihre Komponenten gewähren.
Praxistipp: Durchgängig Edelstahl-Verbindungselemente verwenden
Setzen Sie bei allen Schraubverbindungen auf Edelstahl der Güte A2 oder A4. Verzinkte Schrauben können nach einigen Jahren korrodieren und die Stabilität der gesamten Anlage gefährden. Der geringe Mehrpreis für Edelstahl sichert die Langlebigkeit über die gesamte Betriebsdauer.
FAQ – Häufig gestellte Fragen zu Solar-Montagesystemen
Welche Vorteile bieten Komplettsets gegenüber Einzelkomponenten?
Komplettsets enthalten alle benötigten Komponenten für eine bestimmte Modulanzahl und Dachsituation. Die Einzelteile sind aufeinander abgestimmt, was Kompatibilitätsprobleme ausschließt. Im Bereich Gebäudetechnik & Smart Living finden sich vorkonfigurierte Sets für gängige Modulgrößen. Der Preis liegt häufig unter der Summe der Einzelkomponenten.
Kann ich ein Solar-Montagesystem selbst installieren?

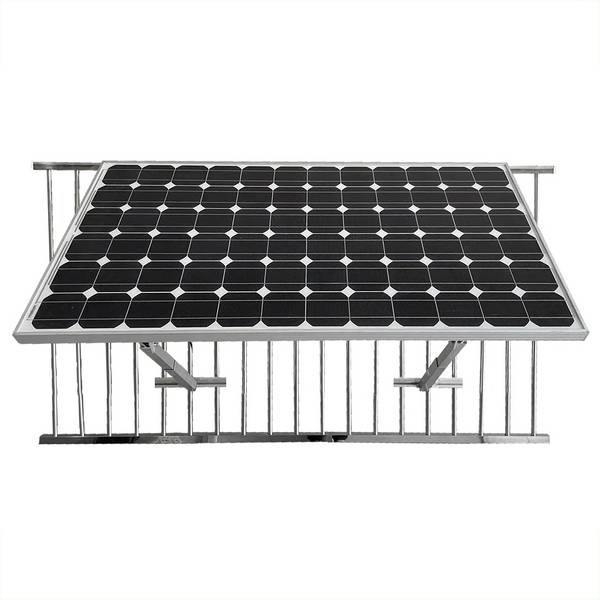

Die Installation eines Solar-Montagesystems auf dem Dach erfordert Kenntnisse in Dacharbeiten und den sicheren Umgang mit Höhenarbeit. Balkonkraftwerk-Montagesysteme lassen sich häufig in Eigenregie montieren, da sie an Geländern oder Brüstungen befestigt werden und keine Dacharbeiten erfordern. Für Dachinstallationen empfiehlt sich die Beauftragung eines Fachbetriebs, der Statik, Dichtigkeit und elektrische Sicherheit gewährleistet.
Lassen sich Solar-Montagesysteme nachträglich erweitern?
Die meisten modularen Solar-Montagesysteme lassen sich nachträglich um zusätzliche Module erweitern. Montageschienen können verlängert und weitere Dachhaken gesetzt werden, sofern die Dachstatik die zusätzliche Last zulässt. Achten Sie darauf, Komponenten desselben Herstellers zu verwenden, um eine durchgängig sichere Lösung zu gewährleisten.
In Zeiten der globalen Energiewende sowie einer immer weiter steigenden Umweltbewusstheit gewinnt die Nutzung erneuerbarer Energien, wie beispielsweise Solaranlagen, zunehmend an Bedeutung. Die Auswahl und fachgerechte Anbringung des Montagematerials sind entscheidend für die Effizienz, Langlebigkeit und den wirtschaftlichen Erfolg einer Anlage.
Alle wichtigen Informationen erfahren Sie in unserem Ratgeber zu PV Befestigungen »
