Stossdämpfer » Kontrolliertes Abbremsen bewegter Massen in Maschinen und Anlagen

Ein Stoßdämpfer bremst bewegte Massen in Maschinen kontrolliert ab und wandelt die entstehende Bewegungsenergie in Wärme um. Ohne diese Dämpfung würden Bauteile hart aufeinanderprallen, was zu Lärm, Verschleiß und Beschädigungen führt. In Industrieanlagen, an Handhabungssystemen und an Fördereinrichtungen sorgt ein Stoßdämpfer deshalb für einen weichen, sicheren Endanschlag.

Die Auswahl reicht vom kompakten Kleinstoßdämpfer für leichte Bauteile bis zum großen Industriestoßdämpfer für schwere Lasten. Dabei unterscheiden sich die Modelle in Dämpfkraft, Hublänge und Einstellbarkeit. Wer einen Stoßdämpfer auswählt, sollte deshalb wissen, welche Masse mit welcher Geschwindigkeit abgebremst werden soll und wie viel Energie dabei je Hub anfällt.

Dieser Ratgeber erklärt, welche Aufgabe ein Stoßdämpfer erfüllt, wann sich eine selbsteinstellende oder eine einstellbare Ausführung eignet und wie viel Energie das Bauteil aufnehmen muss. Sie erfahren zudem, welche Hublänge nötig ist und wann eine Sonderausführung für hohe oder tiefe Temperaturen gefragt ist.

Wichtig: Ein industrieller Stoßdämpfer ist kein reiner Anschlagpuffer. Ein einfacher Gummipuffer federt die Masse nur zurück, während ein hydraulischer Stoßdämpfer die Energie aufnimmt und ein hartes Rückprallen verhindert.

Welche Aufgabe hat ein Stoßdämpfer in einer Maschine?

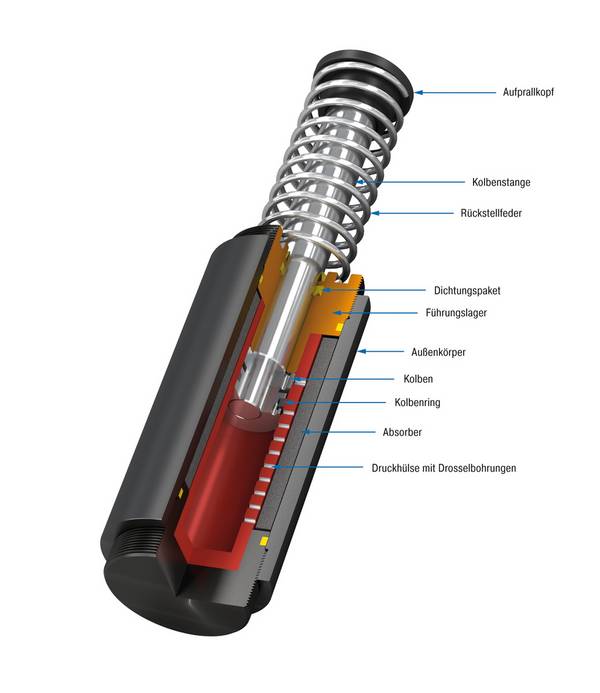

Ein Stoßdämpfer nimmt die kinetische Energie einer bewegten Masse am Ende ihres Weges auf und führt sie kontrolliert ab. Über einen Kolben wird Öl durch enge Drosselbohrungen gedrückt, wodurch die Bewegung gleichmäßig verzögert wird. So entsteht ein weicher Anschlag statt eines harten Aufpralls.

Die wichtigsten Aufgaben im Überblick:

• Energie aufnehmen: Der Stoßdämpfer verzögert die Masse über den gesamten Hub und wandelt die Energie in Wärme um, statt sie zurückzugeben.
• Bauteile schützen: Die weiche Verzögerung senkt die Belastung von Anschlägen und Führungen und verlängert so die Lebensdauer der Anlage.
• Lärm und Erschütterung mindern: Anders als ein Schwingungsdämpfer, der dauerhafte Vibrationen tilgt, wirkt er nur am Ende der Bewegung, senkt dort aber Geräusche und Erschütterungen deutlich.

Ein Stoßdämpfer unterscheidet sich dabei von einer Gasfeder, die eine Masse hält oder zurückstellt, und von einem reinen Pneumatikzylinder, der eine Bewegung erzeugt. Auch ein Sicherheitsstoßdämpfer gehört in diese Gruppe, er fängt im Notfall eine Bewegung ab und schützt Mensch und Maschine.

Praxistipp: Setzen Sie den Stoßdämpfer möglichst in Höhe des Schwerpunkts der bewegten Masse und genau in Achse zur Bewegungsrichtung. Ein seitlicher Versatz führt zu einer Querbelastung der Kolbenstange und verkürzt die Lebensdauer.

Ein selbsteinstellender Stoßdämpfer passt seine Dämpfkraft automatisch an die auftreffende Energie an und eignet sich für Anwendungen mit wechselnden Massen oder Geschwindigkeiten. Er ist ohne Justage einsatzbereit und damit besonders montagefreundlich. Ist der Stoßdämpfer einstellbar, lässt er sich genau auf eine gleichbleibende Last abstimmen, was das Optimum an Verzögerung herausholt. Diese Variante ist die richtige Wahl, wenn Masse und Geschwindigkeit konstant bleiben und ein weicher Lauf gefragt ist. Für einen häufig wechselnden Betrieb bietet die selbsteinstellende Ausführung mehr Flexibilität.

Wie viel Energie muss der Dämpfer je Hub aufnehmen?

Die nötige Energieaufnahme je Hub bestimmt die Baugröße des Stoßdämpfers. Sie setzt sich aus der Bewegungsenergie der Masse und der Arbeit einer eventuell weiter treibenden Kraft zusammen. So gehen Sie bei der Auslegung vor:

• Masse bestimmen: Ermitteln Sie die effektiv bewegte Masse, die am Stoßdämpfer auftrifft.
• Geschwindigkeit messen: Erfassen Sie die Aufprallgeschwindigkeit am Punkt des Anschlags.
• Bewegungsenergie berechnen: Bestimmen Sie die kinetische Energie aus Masse und Geschwindigkeit.
• Antriebskraft ergänzen: Addieren Sie die Arbeit einer weiter wirkenden Kraft über den Hub, etwa aus einem Antrieb oder aus Gasdruck.
• Zyklen prüfen: Gleichen Sie die Energie pro Stunde mit der zulässigen Wärmeabgabe des Modells ab.

Die so ermittelte Energie je Hub und je Stunde vergleichen Sie mit den Angaben des Herstellers. Passende Antriebe für die Bewegung selbst finden Sie in der Kategorie Pneumatikzylinder & pneumatische Antriebe.

Achtung: Überschreiten Sie nie die maximale Energieaufnahme je Stunde. Eine dauerhafte Überlastung überhitzt den Stoßdämpfer, treibt die Dichtungen aus und führt zum frühen Ausfall des Bauteils.
