Stoßverbinder: Sichere Kabelverbindungen für Elektroinstallation und Reparaturen

Stoßverbinder ermöglichen zuverlässige elektrische Verbindungen zwischen Kabeln und Leitungen in der Elektroinstallation. Diese praktischen Verbindungselemente verbinden zwei Kabelenden dauerhaft miteinander, ohne dass aufwendiges Löten erforderlich ist. Ob beim Verlängern von Kabeln mit Stoßverbinder, bei Reparaturen oder bei Neuinstallationen – die verschiedenen Ausführungen bieten für jeden Einsatzzweck die passende Lösung.

Isolierte Stoßverbinder schützen die Verbindung durch eine Kunststoffhülle vor Berührung und Feuchtigkeit. Unisolierte Stoßverbinder kommen dort zum Einsatz, wo zusätzliche Isolation nachträglich erfolgt. Schrumpfverbinder kombinieren mechanische Verbindung mit einem Schrumpfschlauch, der durch Wärme aktiviert wird und wasserdichte Verbindungen schafft.

Dieser Ratgeber erklärt, wie Stoßverbinder funktionieren, welche Unterschiede zwischen den Ausführungen bestehen und wie Sie Stoßverbinder richtig benutzen.

Wichtig: Beachten Sie bei der Elektroinstallation geltende Normen. Arbeiten am Stromnetz dürfen nur durch qualifizierte Elektrofachkräfte durchgeführt werden. Schalten Sie vor allen Arbeiten die Stromversorgung ab.

Wie funktionieren Stoßverbinder?

Stoßverbinder schaffen mechanische und elektrische Verbindungen zwischen zwei Kabeln durch Verpressen der Leiterenden in einer Metallhülse.

Das Funktionsprinzip basiert auf der Quetschverbinder-Technologie: Eine Metallhülse aus Kupfer oder Messing nimmt die abisolierten Kabelenden auf beiden Seiten auf. Durch Verpressen mit einer Crimpzange wird die Hülse so stark zusammengedrückt, dass sich das Metall in die Kupferleiter drückt und eine dauerhafte, gasdichte Verbindung entsteht. Diese kalte Verschweißung sorgt für niedrigen Übergangswiderstand und zuverlässigen Stromfluss.

Die mechanische Festigkeit verhindert, dass sich die Kabel unter Zugbelastung lösen. Die Crimpverbindung ist dauerhaft und wartungsfrei – einmal korrekt verpresst, hält sie jahrzehntelang. Anders als Lüsterklemmen oder Steckverbinder benötigen Stoßverbinder keine Schrauben, die sich lösen könnten.

Bei Kabelverlängerungen mit Stoßverbindern werden beide Kabelenden abisoliert, in den Stoßverbinder eingeführt und mit der Crimpzange verpresst. Die Länge der Abisolierung muss zur Stoßverbinder-Größe passen – meist 8–12mm. Quetsch-Steckverbinder arbeiten nach ähnlichem Prinzip, bieten jedoch lösbare Verbindungen.

Welche Unterschiede gibt es zwischen isolierten, unisolierten und Schrumpf-Stoßverbindern?

Die verschiedenen Ausführungen unterscheiden sich in Isolation, Schutzgrad und Einsatzbereich.

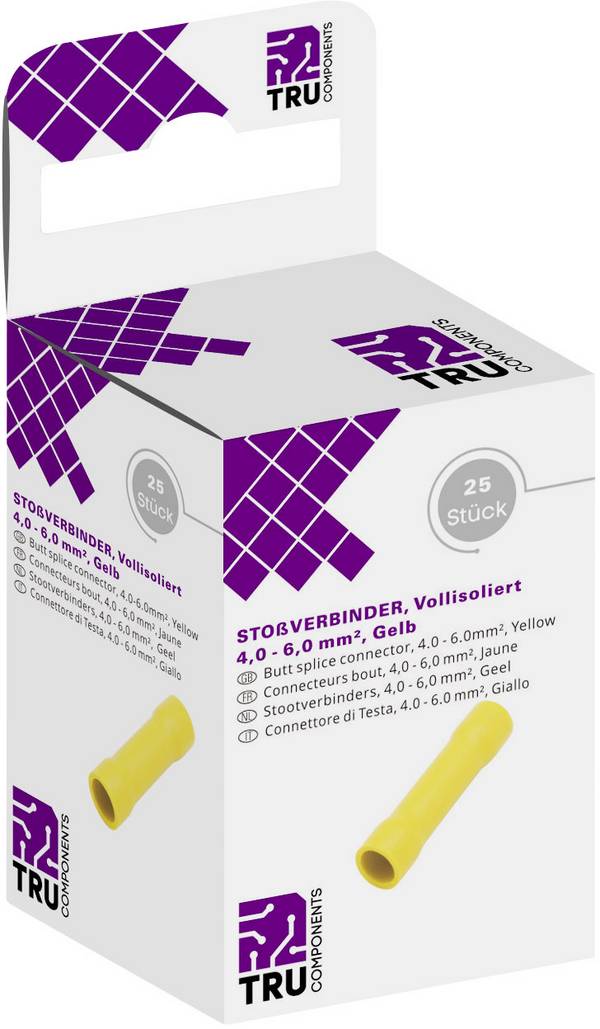

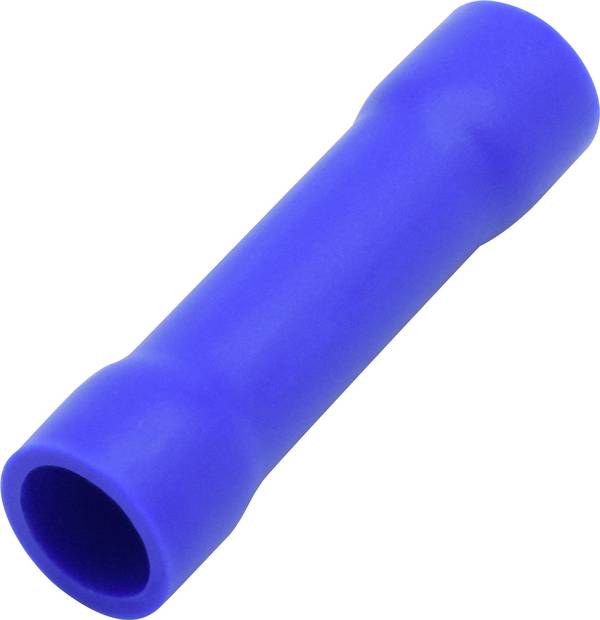

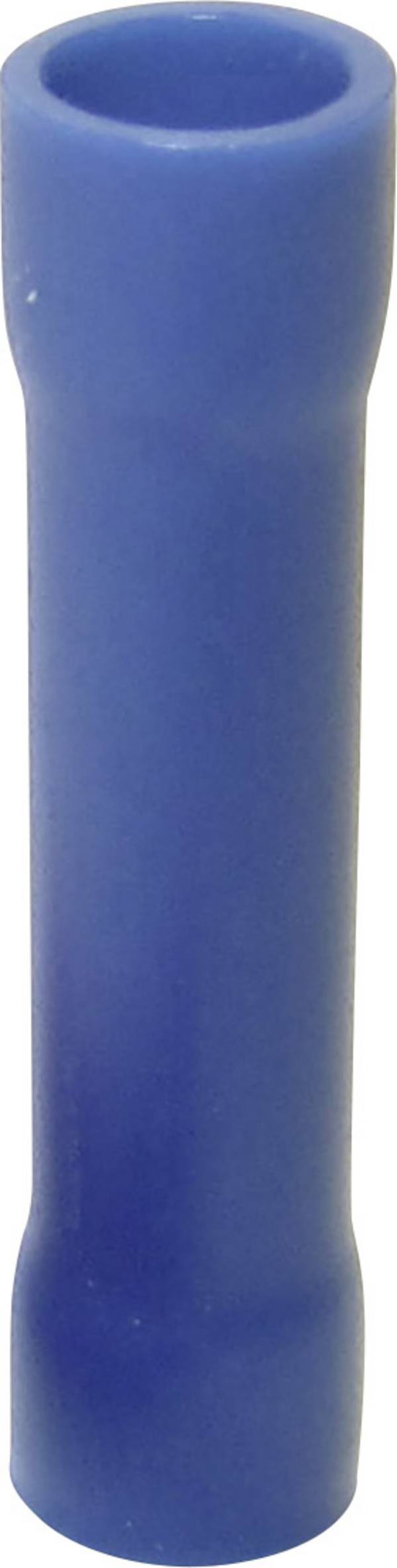

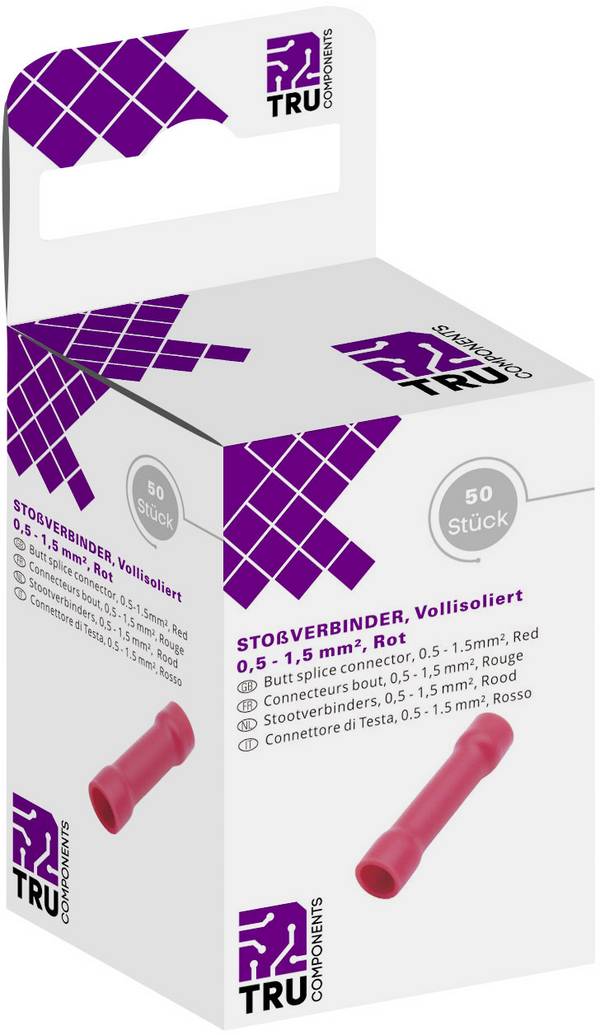

Isolierte Stoßverbinder

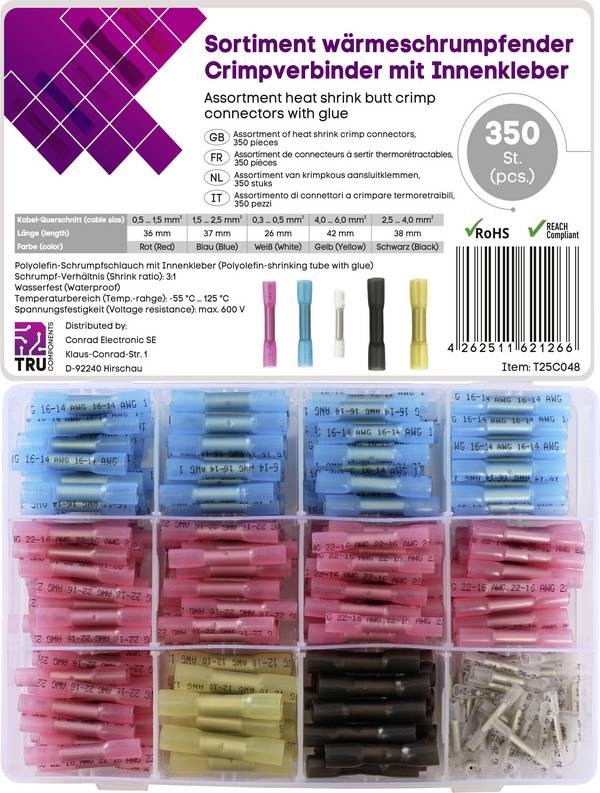

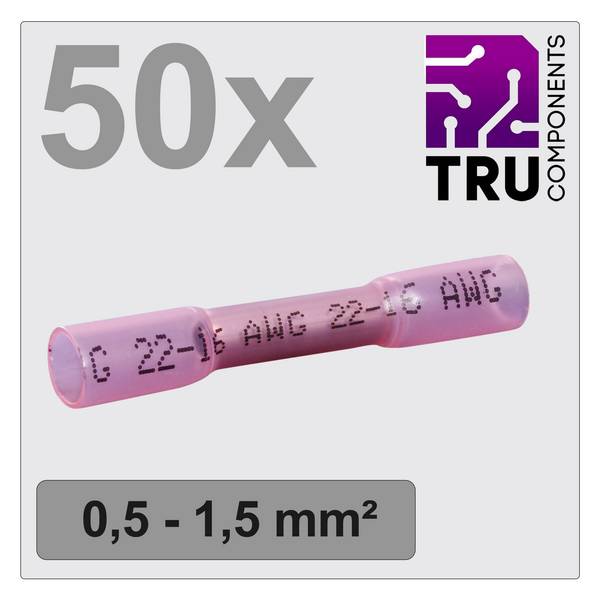

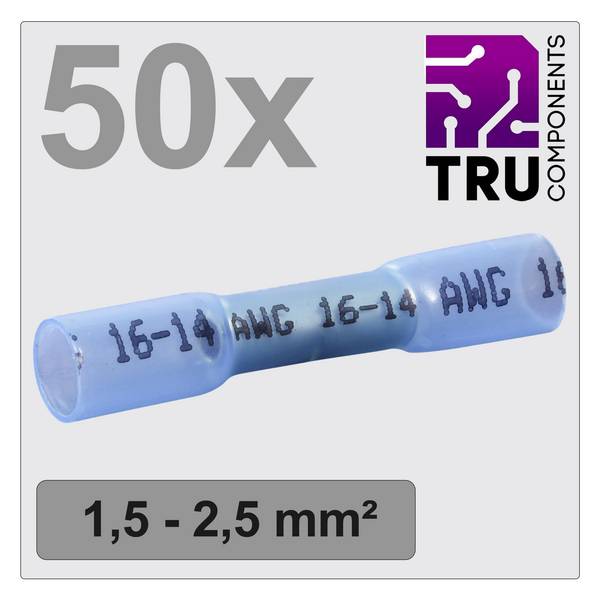

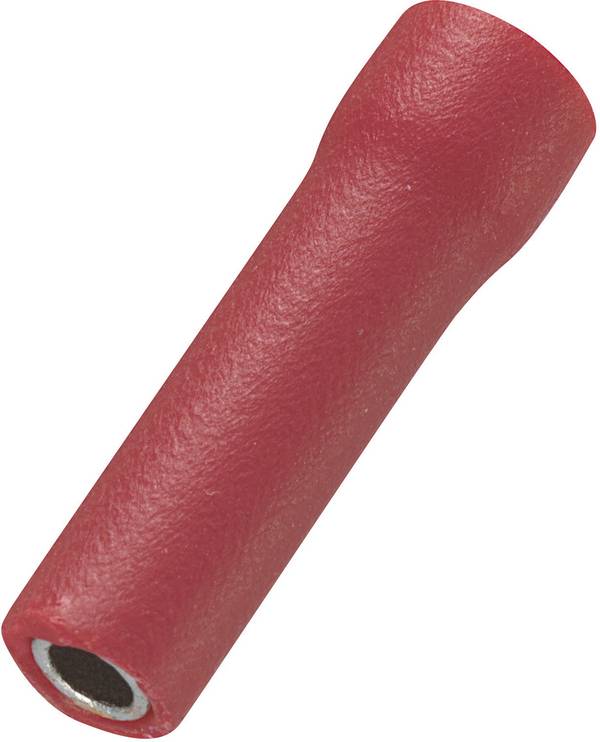

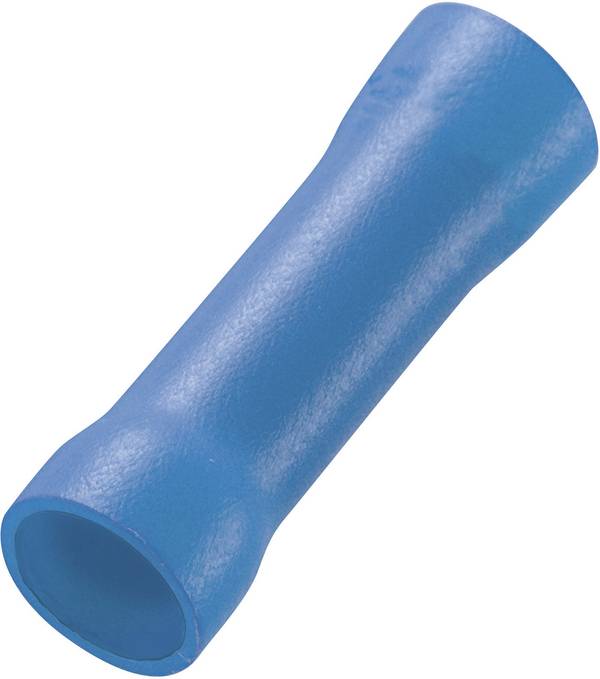

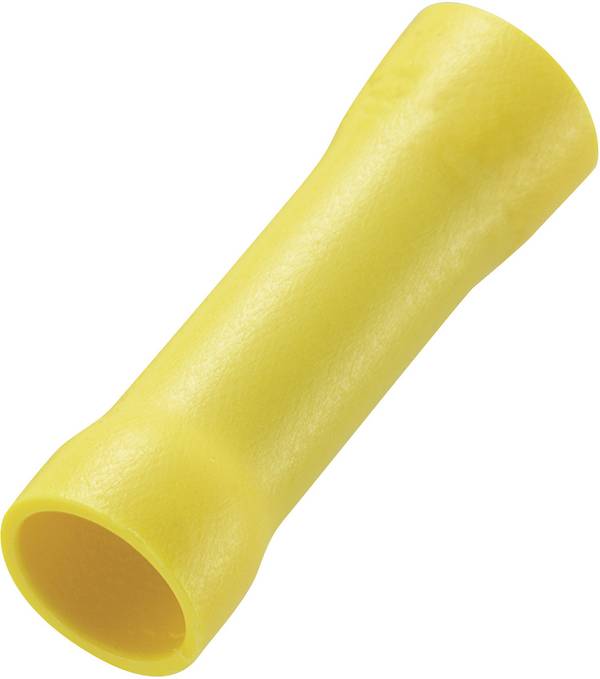

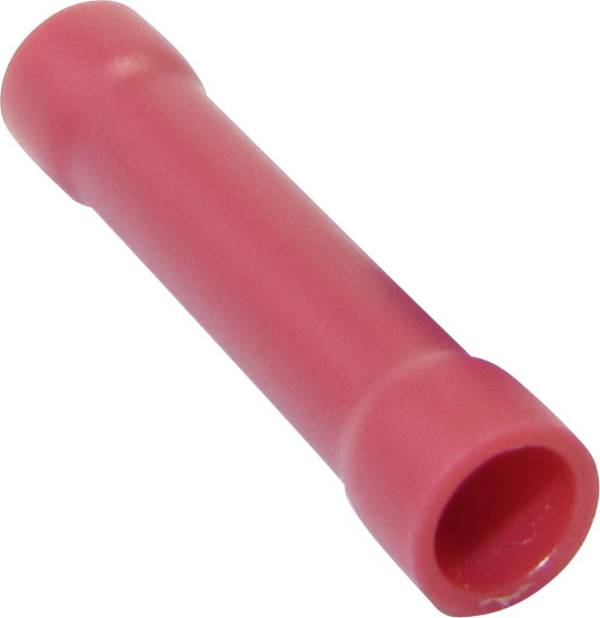

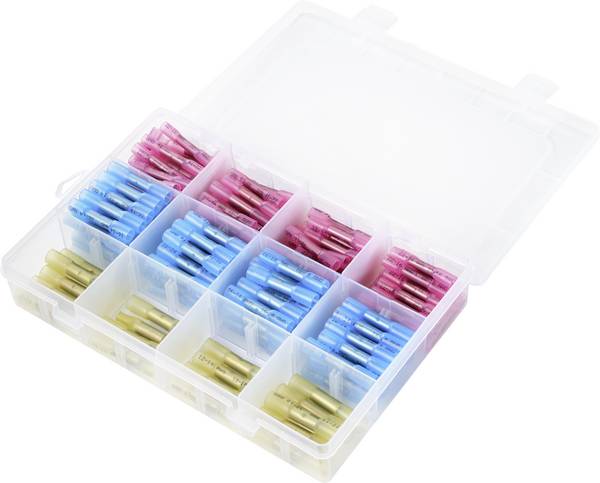

Isolierte Stoßverbinder verfügen über eine farbcodierte Kunststoffhülle aus PVC oder Nylon. Die Isolation schützt vor versehentlicher Berührung und bietet grundlegenden Schutz gegen Feuchtigkeit. Die Farbcodierung kennzeichnet den zulässigen Kabelquerschnitt: Rot für 0,5-1,5 mm², Blau für 1,5-2,5 mm², Gelb für 4–6 mm². Diese Ausführung eignet sich für Standardinstallationen in trockenen Innenräumen.

Unisolierte Stoßverbinder

Unisolierte Stoßverbinder bestehen nur aus der Metallhülse ohne Kunststoffummantelung. Sie erfordern nachträgliche Isolation durch Schrumpfschlauch oder Isolierband. Diese Ausführung nutzen Profis, wenn spezielle Isolierungen erforderlich sind. Das Material – vorwiegend verzinntes Kupfer – verhindert Korrosion.

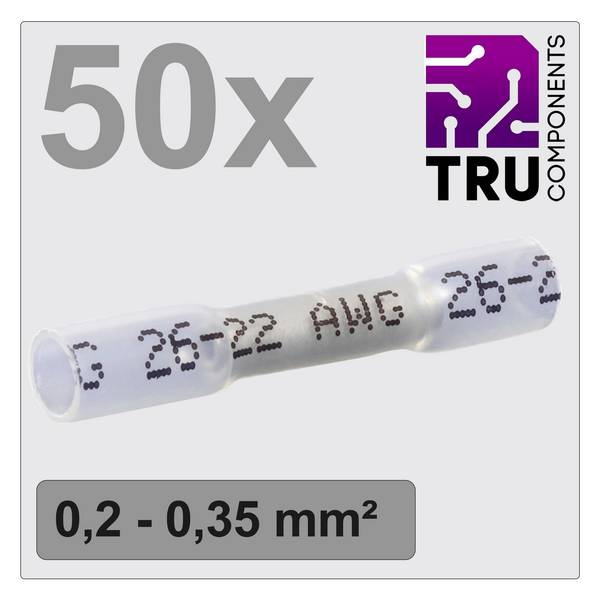

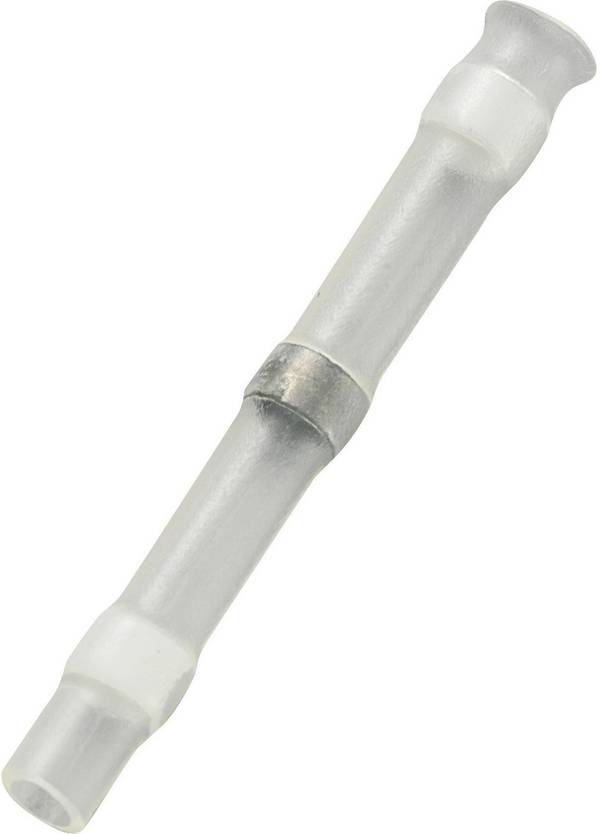

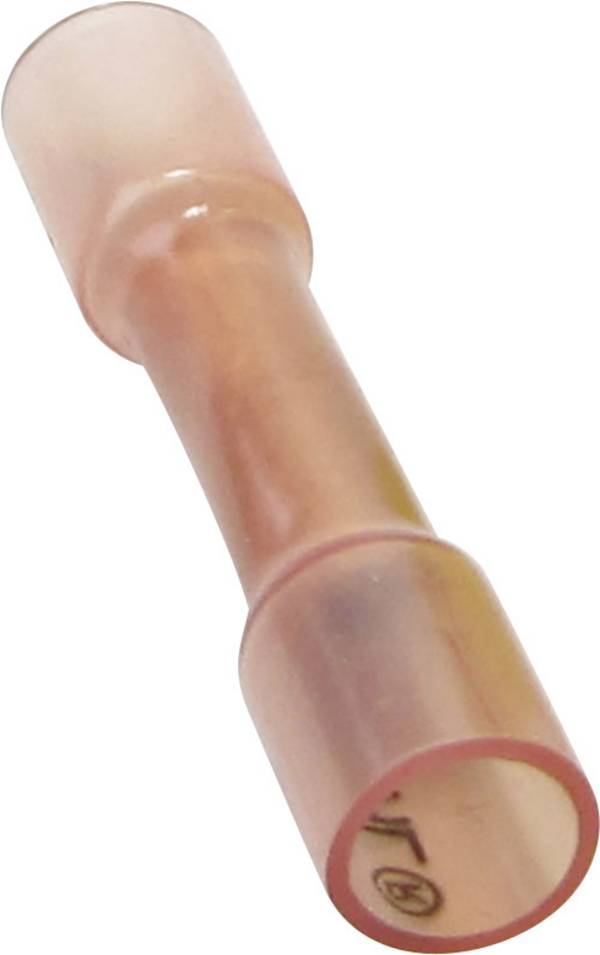

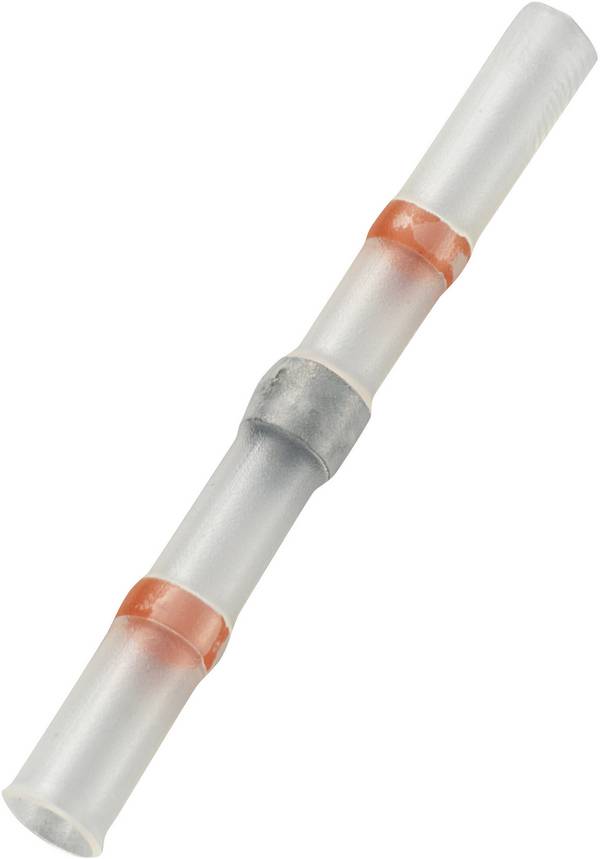

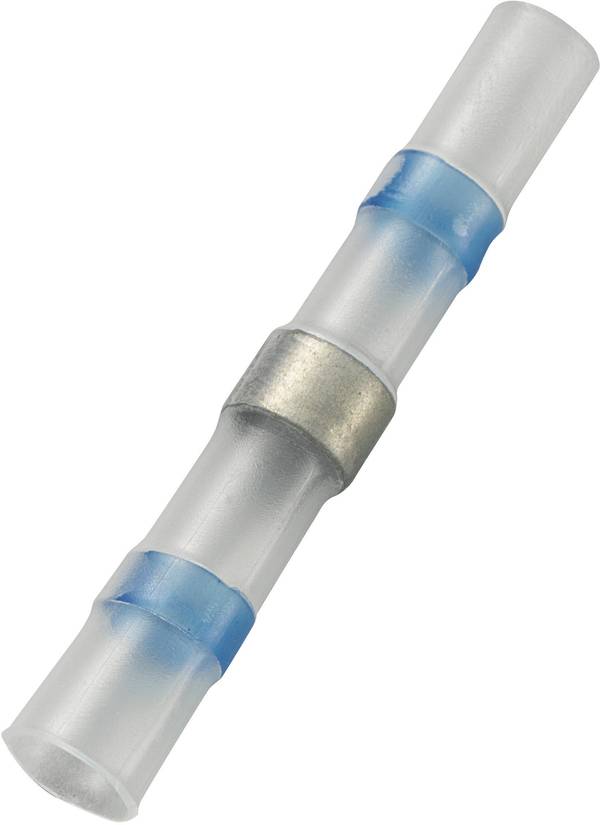

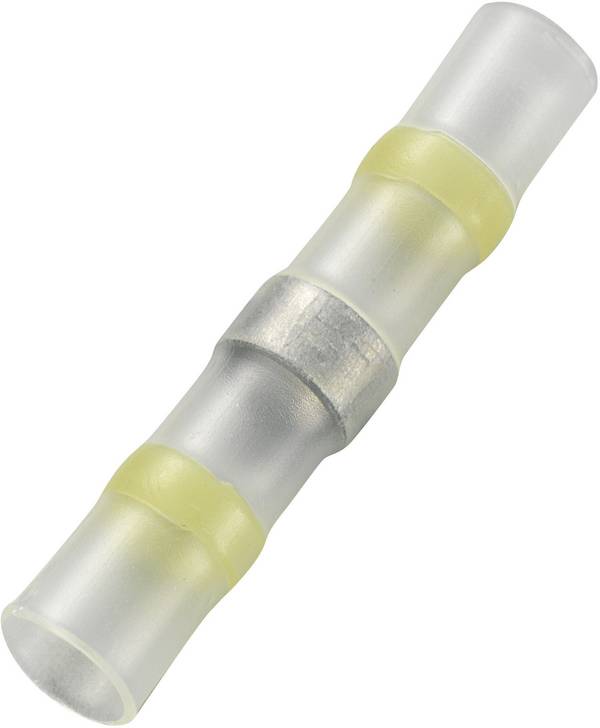

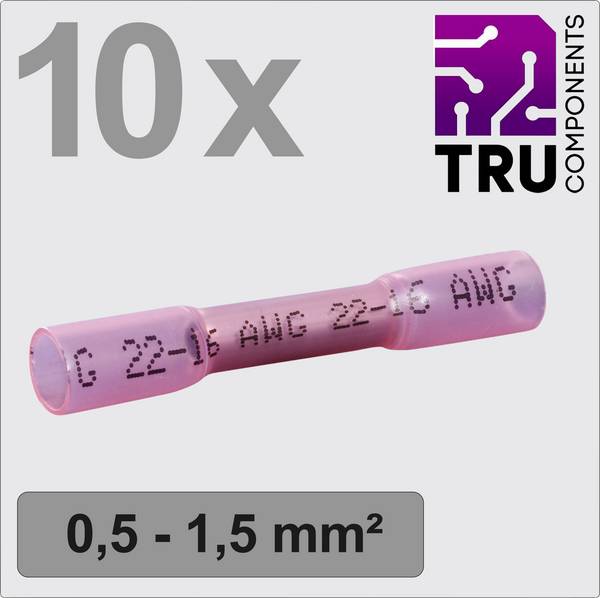

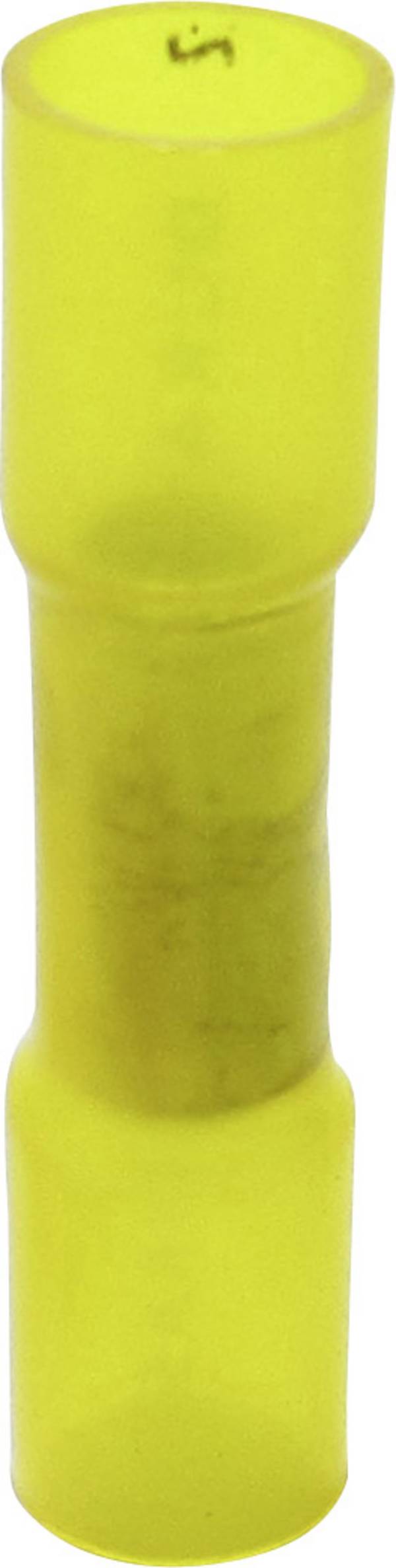

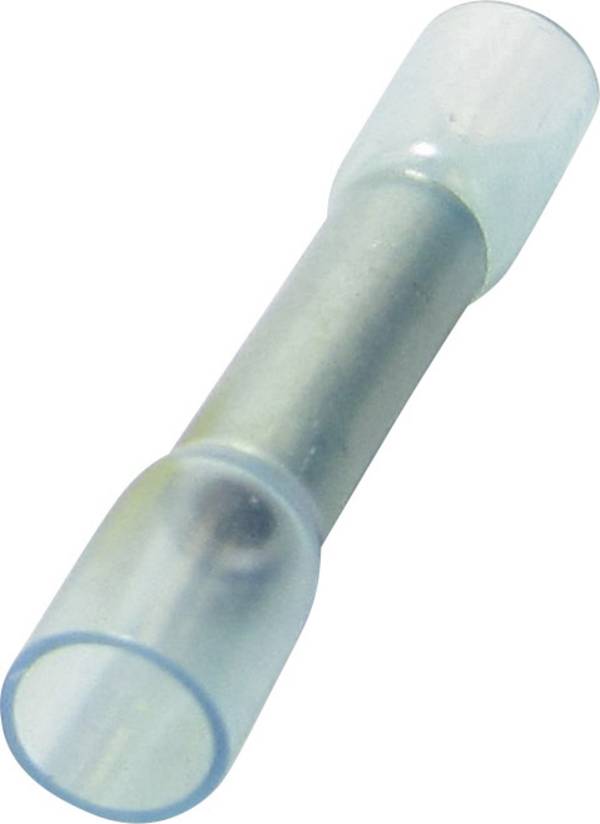

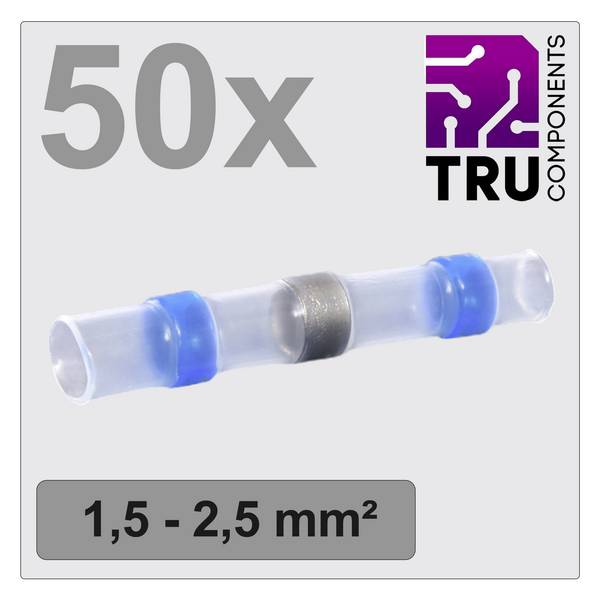

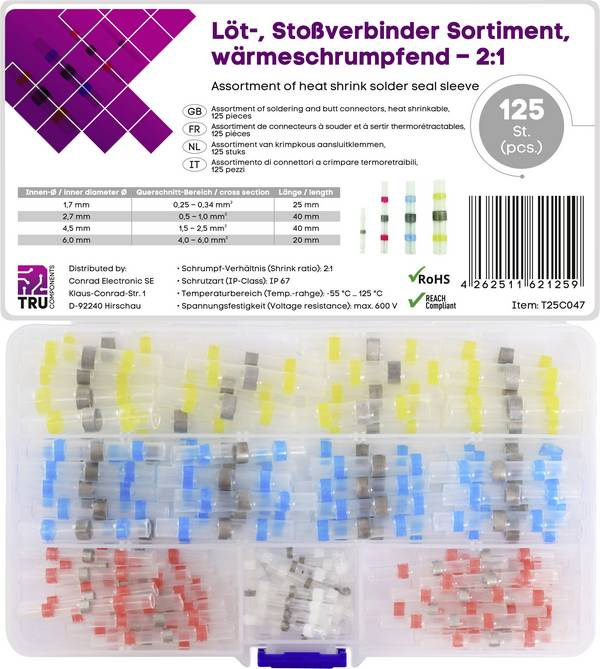

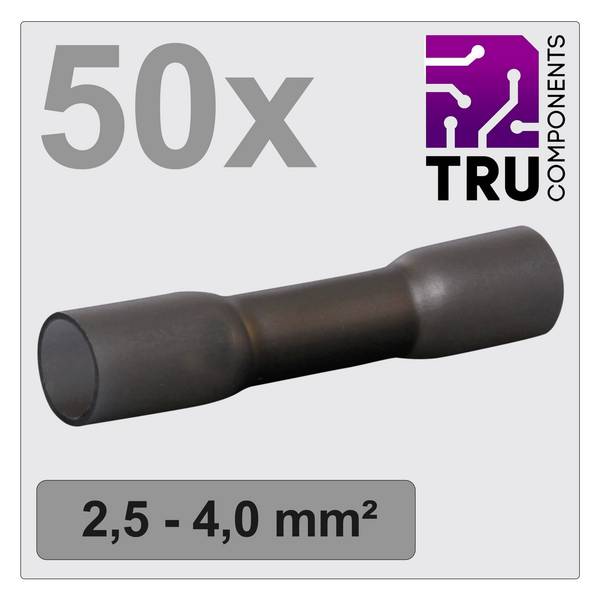

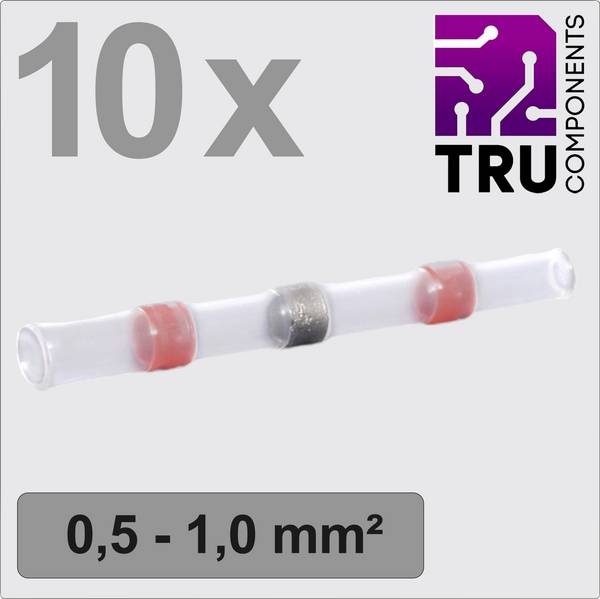

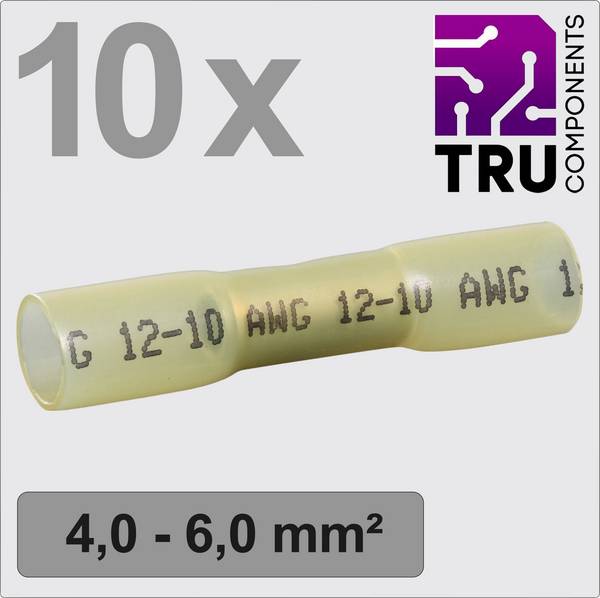

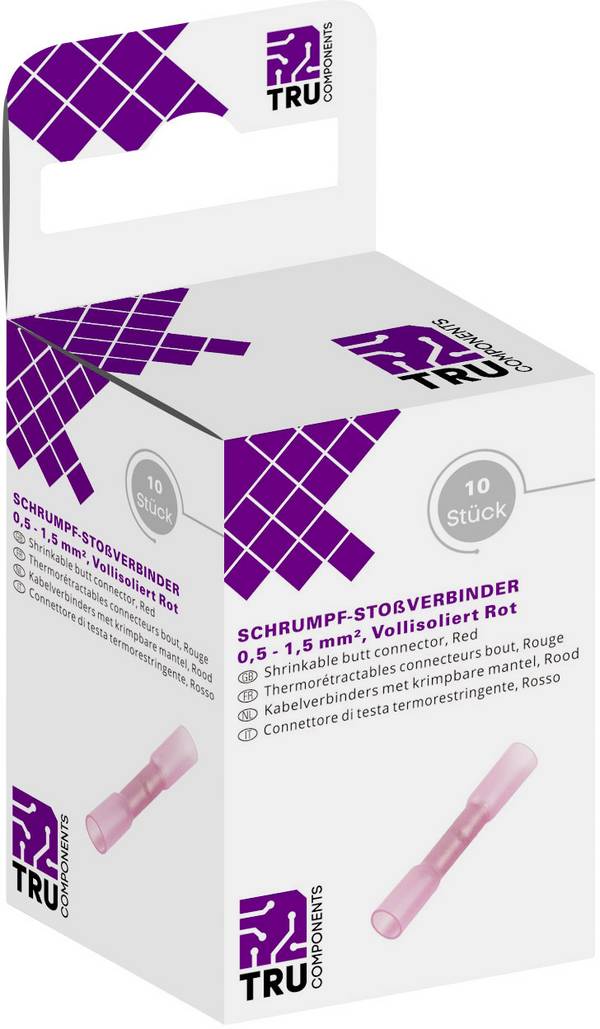

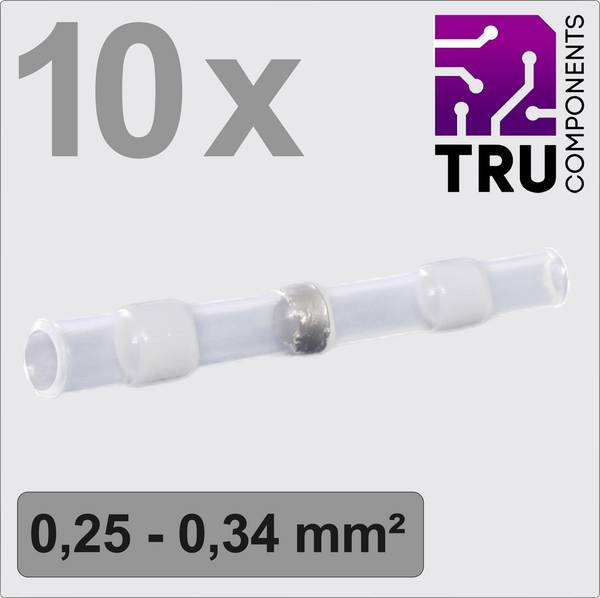

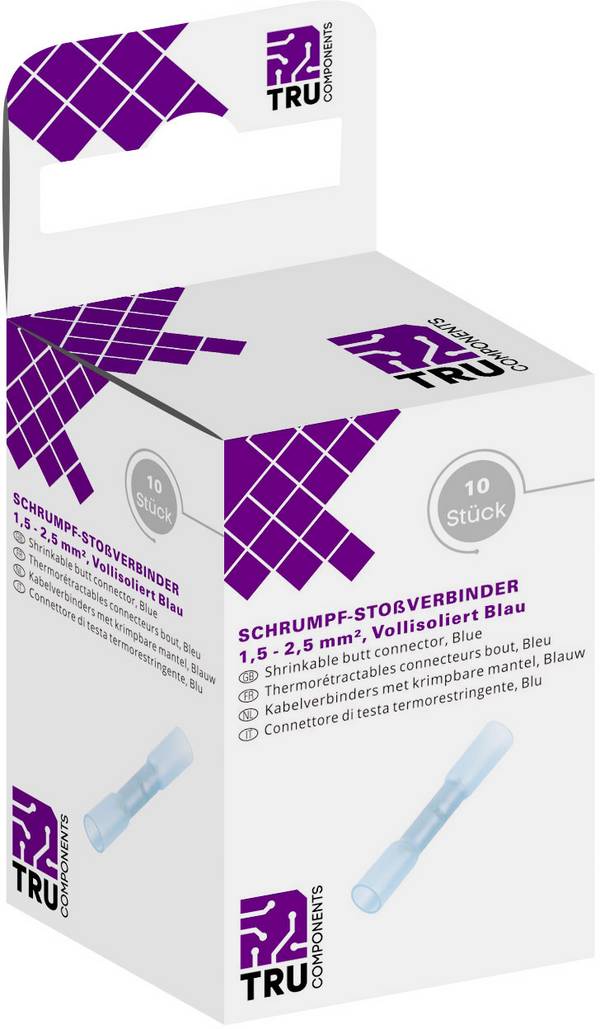

Schrumpfverbinder

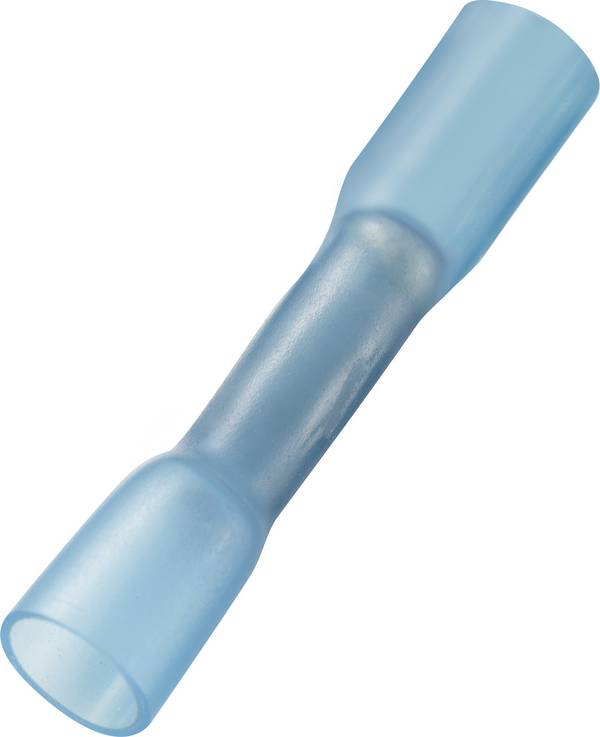

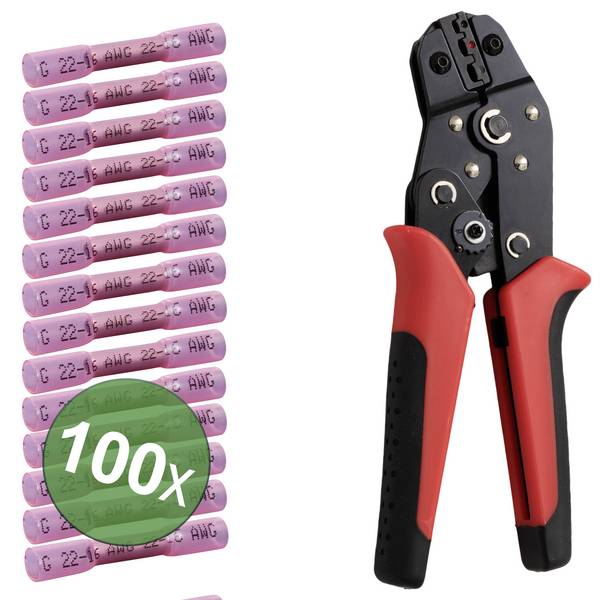

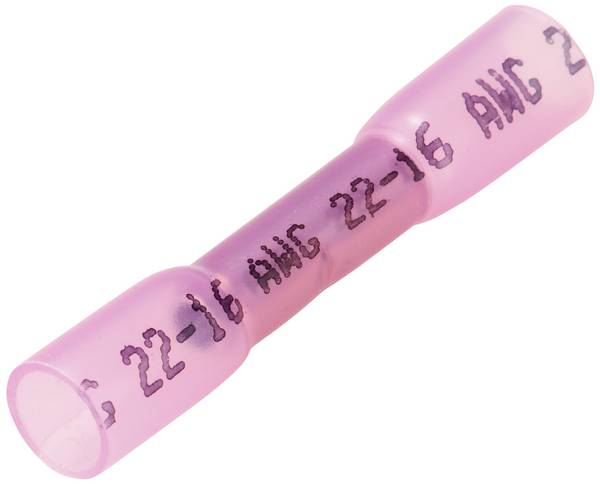

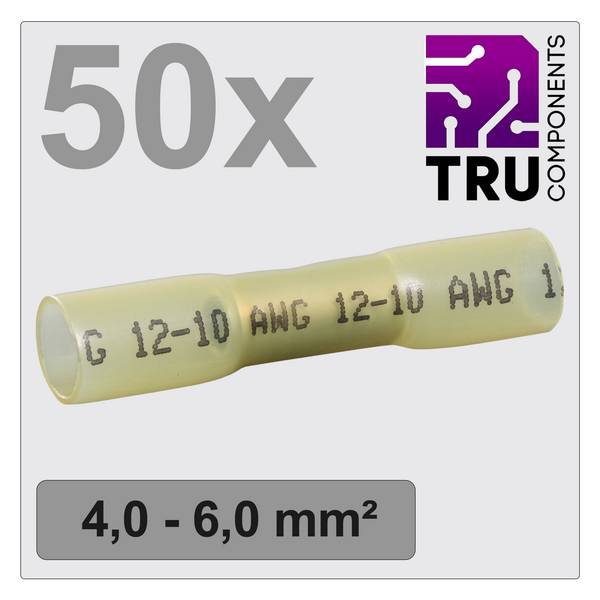

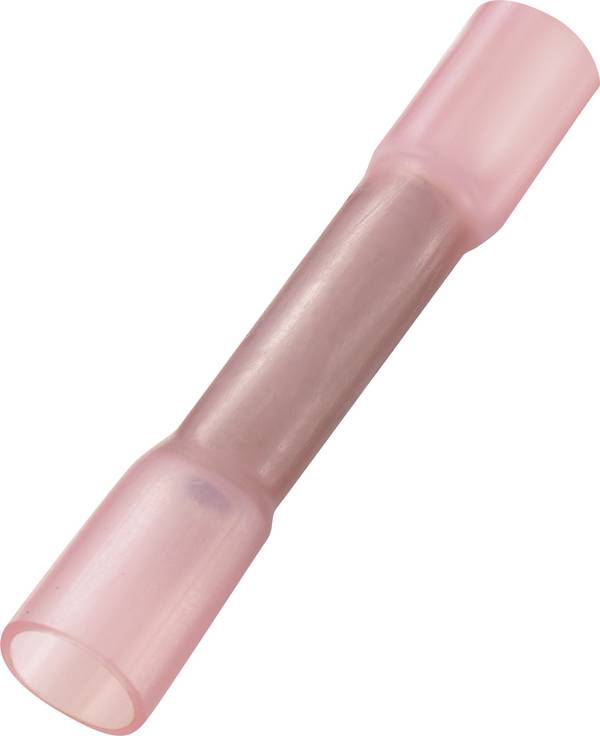

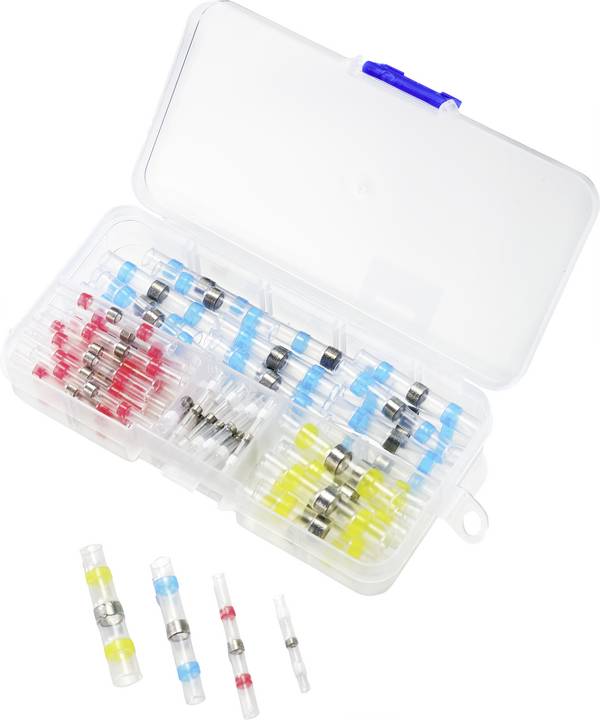

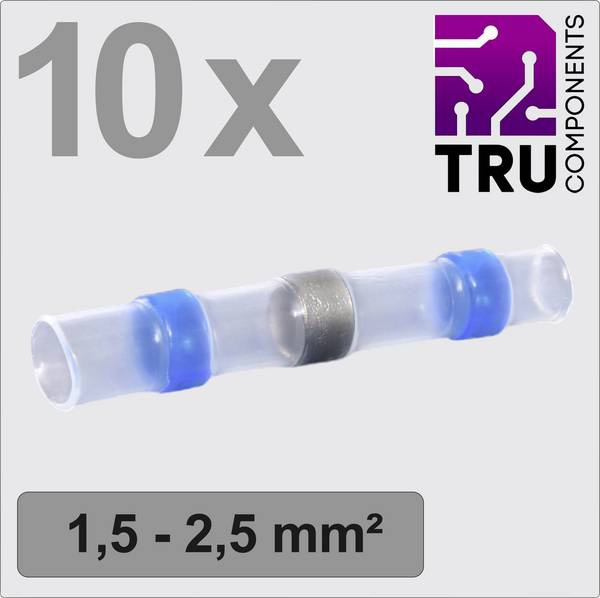

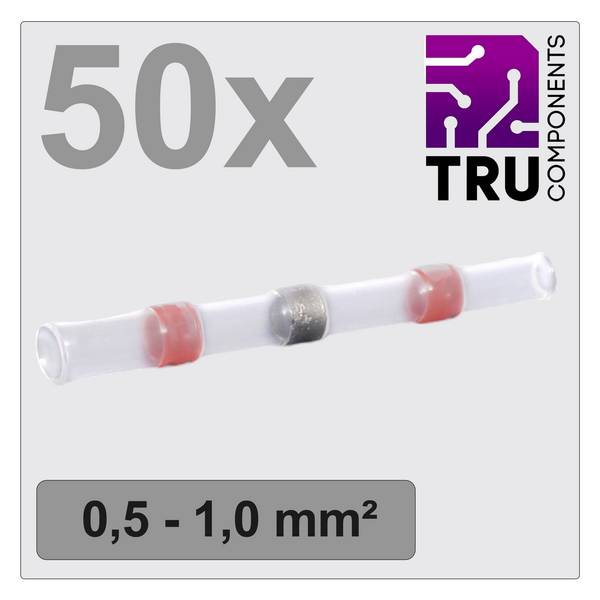

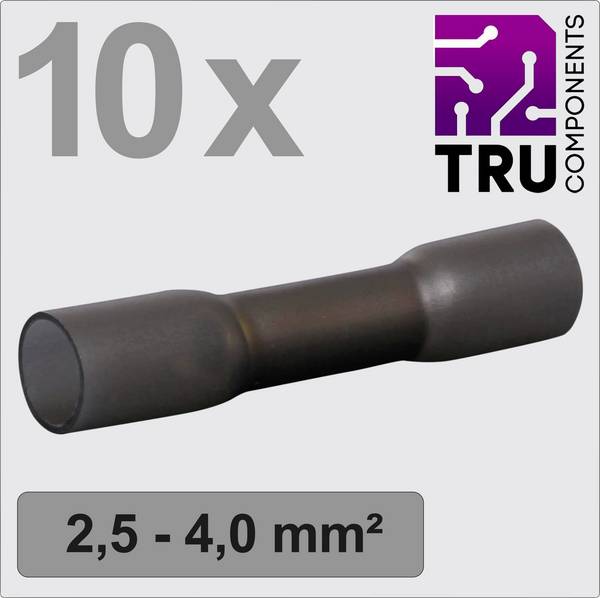

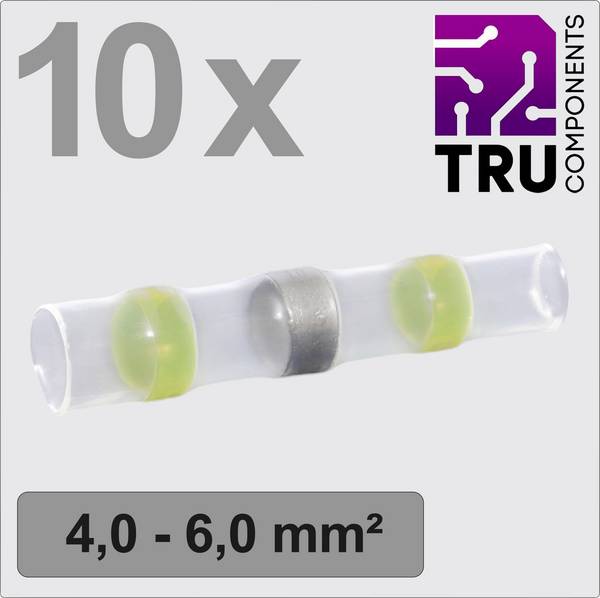

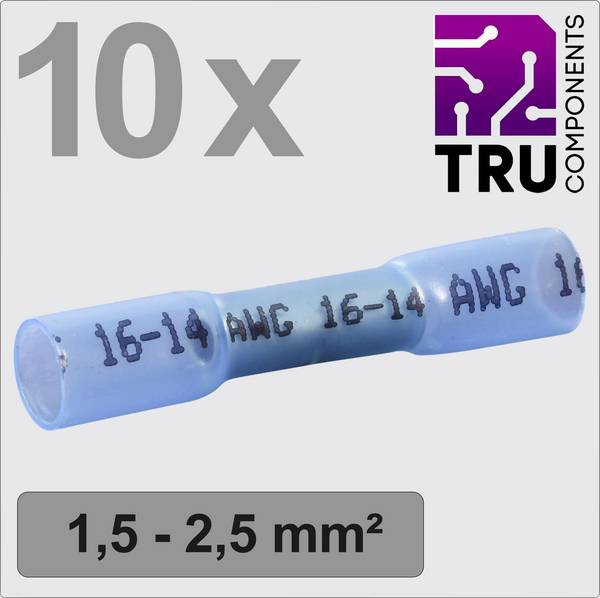

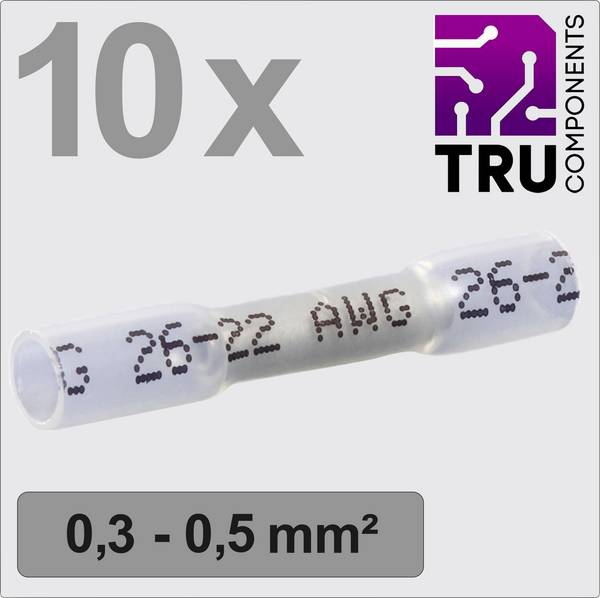

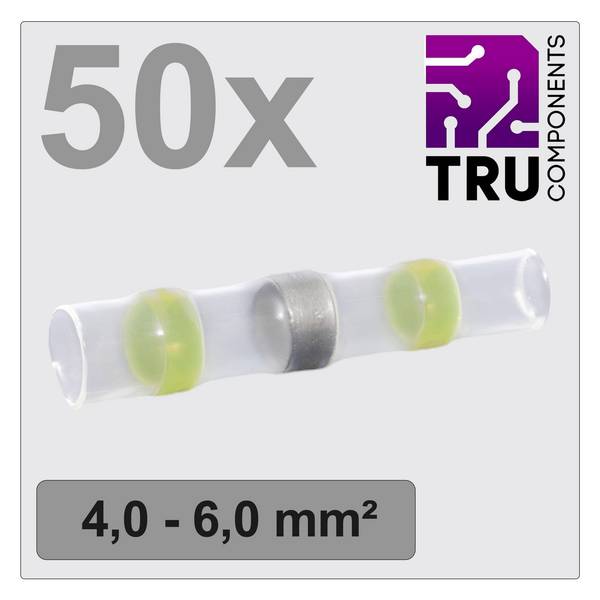

Schrumpfverbinder kombinieren die Crimpverbindung mit einem integrierten Schrumpfschlauch. Nach dem Crimpen wird der Schrumpfschlauch mit einem Heißluftgebläse erhitzt und schrumpft auf etwa ein Drittel seines Durchmessers. Viele Schrumpfverbinder enthalten zusätzlich Heißkleber, der beim Schrumpfen schmilzt und alle Hohlräume ausfüllt. Diese Ausführung ist ideal für Außenbereiche, Fahrzeuge oder feuchte Umgebungen.

Praxistipp: Verwenden Sie in Innenräumen isolierte Stoßverbinder, in Feuchträumen oder im Außenbereich Schrumpfverbinder. Im Conrad Stoßverbinder-Sortiment finden Sie hochwertige Ausführungen für professionelle Installation.

Die Farbcodierung bei isolierten Stoßverbindern erleichtert die Auswahl erheblich. Messen Sie im Zweifel den Kabelquerschnitt oder lesen Sie die Aufschrift auf der Kabelummantelung. Ein zu kleiner Stoßverbinder lässt sich nicht richtig crimpen, ein zu großer bietet keine sichere Verbindung.

Bei Leitungen mit feinen Litzen sollte der Stoßverbinder eher großzügig gewählt werden. Mehrdrähtige Leiter benötigen mehr Platz als eindrähtige Varianten. Stoßverbinder Kabel-Kombinationen sollten immer gleiche oder sehr ähnliche Querschnitte haben.

Wie werden Stoßverbinder richtig gecrimpt oder verpresst?

Die korrekte Anwendung ist entscheidend für zuverlässige und sichere Verbindungen.

1. Kabel abisolieren: Entfernen Sie die Isolation auf beiden Kabelenden auf etwa 8-12 mm Länge.
2. Leiter prüfen: Kontrollieren Sie die Leiter auf Beschädigungen. Bei feindrahtigen Leitungen verdrillen Sie die Litzen leicht.
3. Kabel einführen: Schieben Sie beide Kabelenden bis zum Anschlag in den Stoßverbinder ein.
4. Crimpzange ansetzen: Setzen Sie die Crimpzange mittig an der Crimphülse an. Verwenden Sie die zur Stoßverbinder-Größe passende Aussparung.
5. Verpressen: Drücken Sie die Crimpzange vollständig zusammen, bis die Ratsche auslöst.
6. Verbindung prüfen: Ziehen Sie vorsichtig an beiden Kabeln. Eine korrekte Crimpverbindung hält der Zugbelastung stand.
7. Schrumpfschlauch aktivieren: Bei Schrumpfverbindern erhitzen Sie den Schrumpfschlauch gleichmäßig mit einem Heißluftgebläse.

Die Belastbarkeit von Stoßverbindern hängt vom korrekten Crimpen ab. Eine unvollständig verpresste Verbindung entwickelt hohen Übergangswiderstand und kann überhitzen.

Achtung: Verwenden Sie niemals normale Zangen zum Crimpen. Nur spezielle Crimpzangen erzeugen die erforderliche Verformung für eine sichere elektrische Verbindung.
