Tastkoepfe

Wie kommen Signale in ein Oszilloskop? Dafür gibt es üblicherweise zwei Wege: Über ein abgeschirmtes Kabel mit zwei Kontaktelementen am BNC-Eingang des Messgeräts oder über einen Tastkopf.

Lesen Sie hier, wie Oszilloskop-Tastköpfe aufgebaut sind, wie sie funktionieren und welche Typen und Bauformen es gibt. Wir geben Ihnen außerdem Tipps für Beschaffung.

Passive Tastköpfe

Dabei handelt es sich um den am häufigsten verwendeten Typ, er repräsentiert daher sozusagen den Standard-Tastkopf. Er zeichnet sich durch Einfachheit und Robustheit aus. Da dieser Tastkopf rein passiv arbeitet und keine aktiven Komponenten wie Verstärkungsschaltungen enthält, funktioniert er sehr zuverlässig.

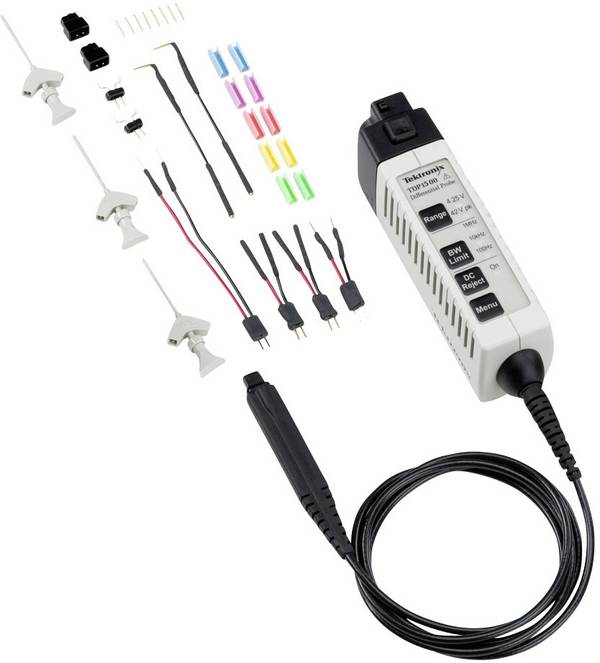

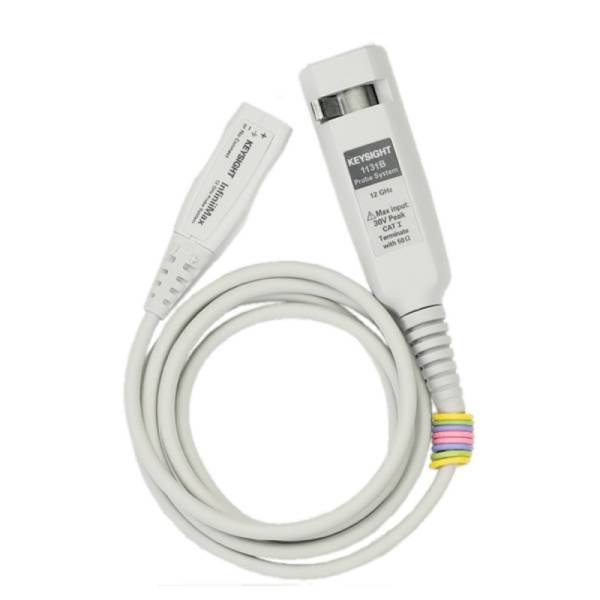

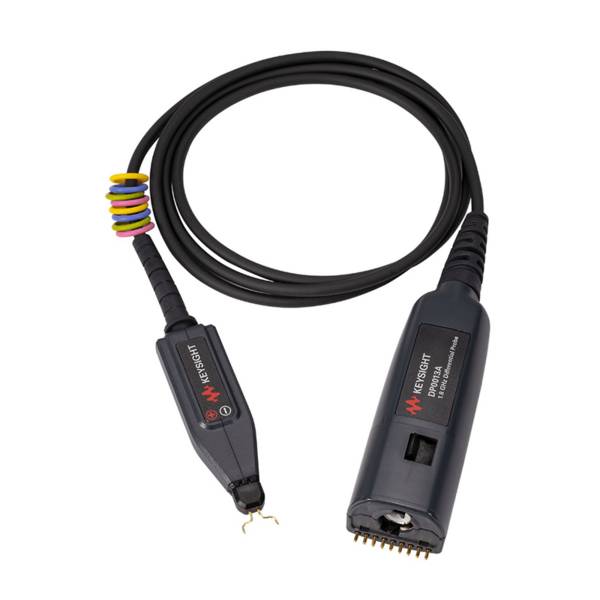

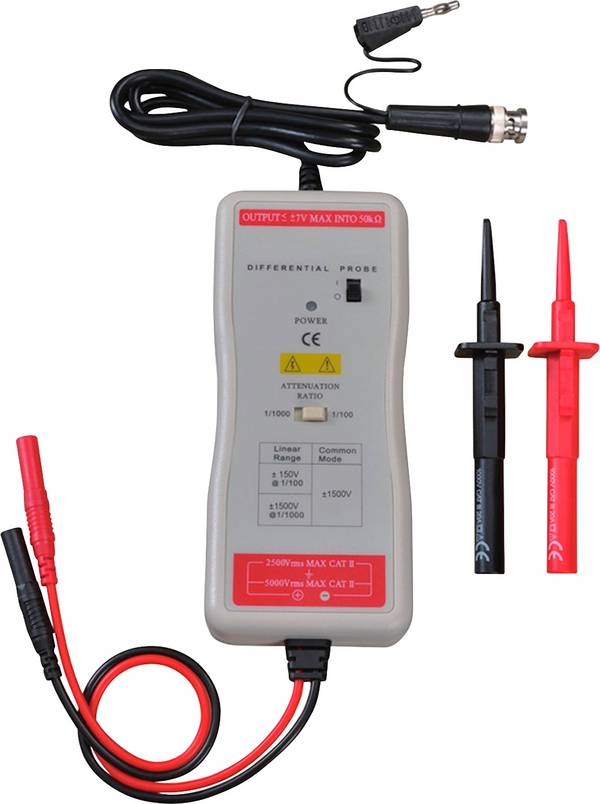

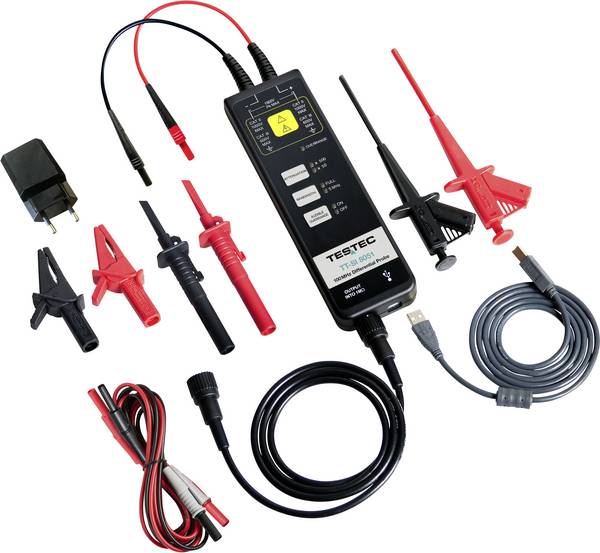

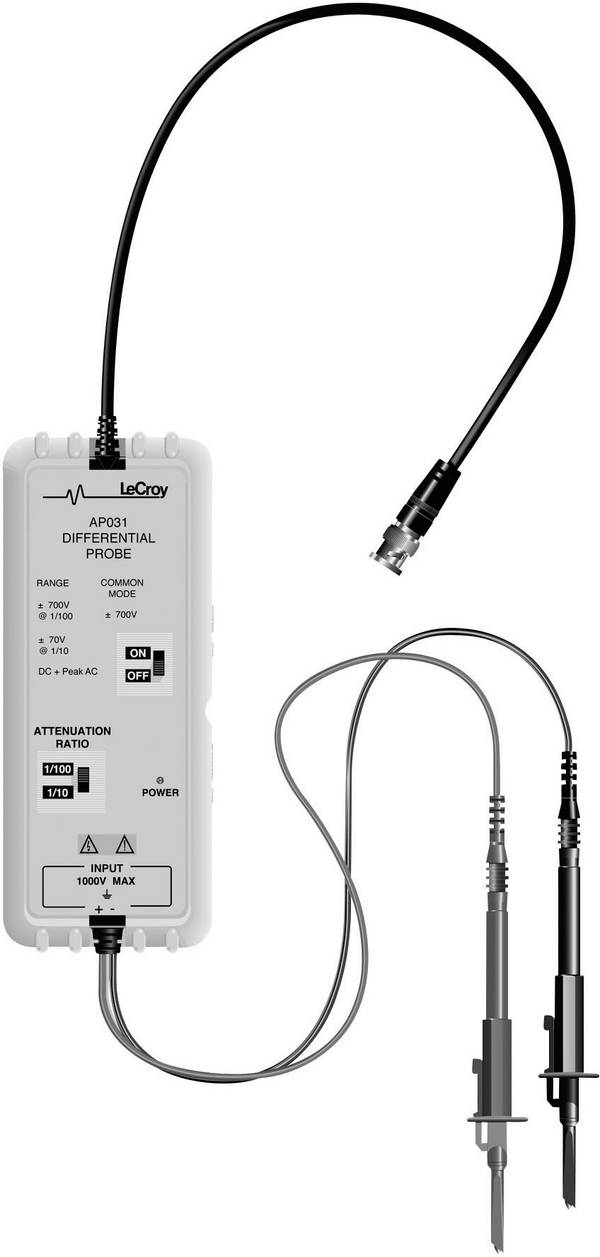

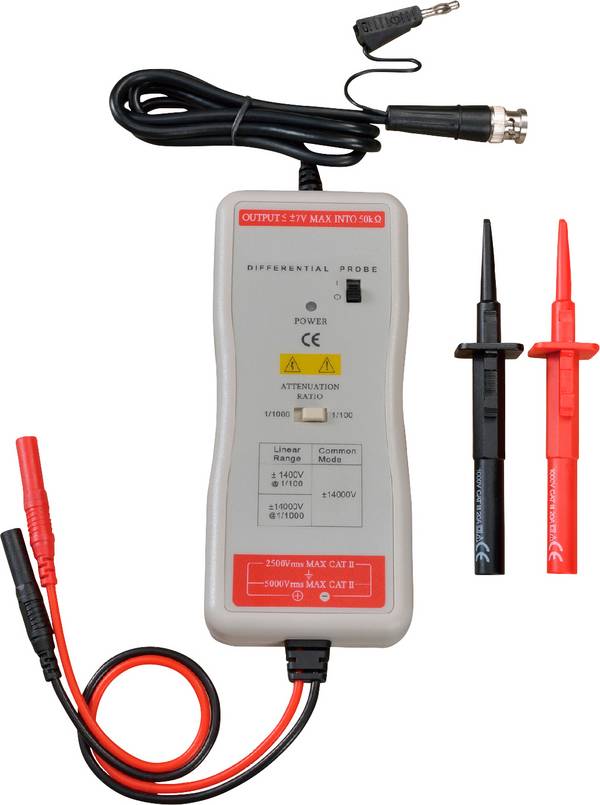

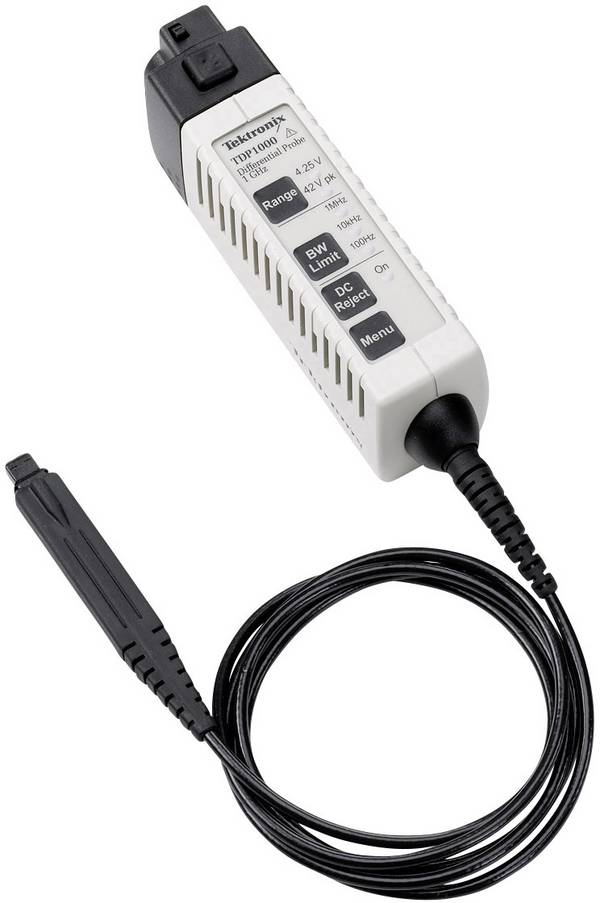

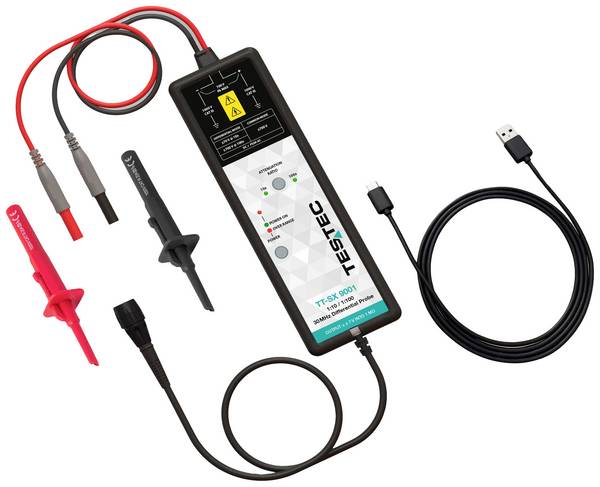

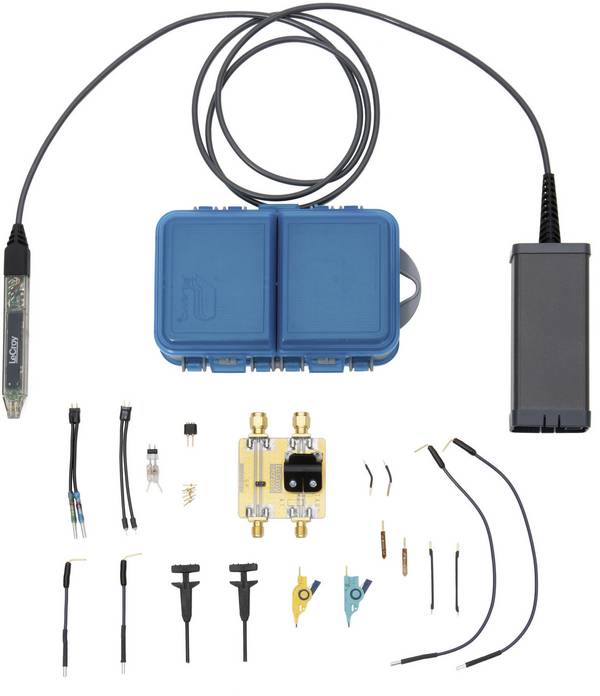

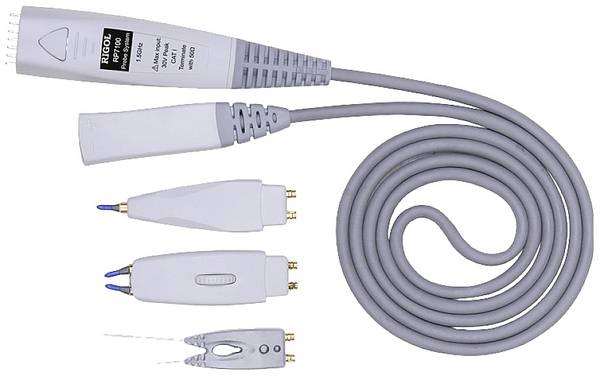

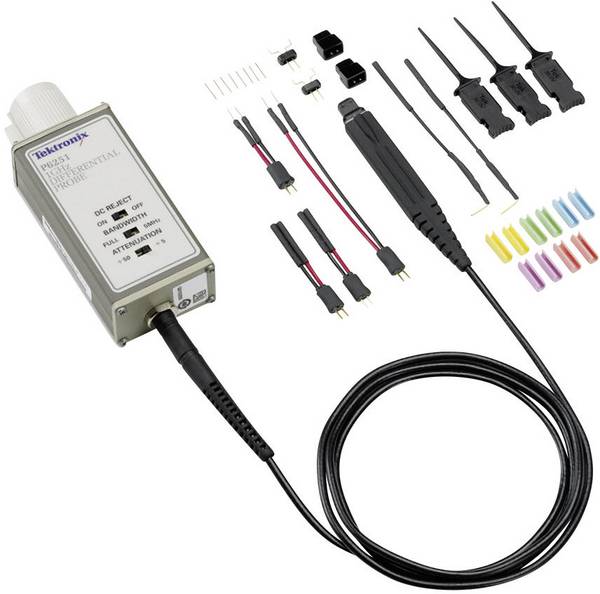

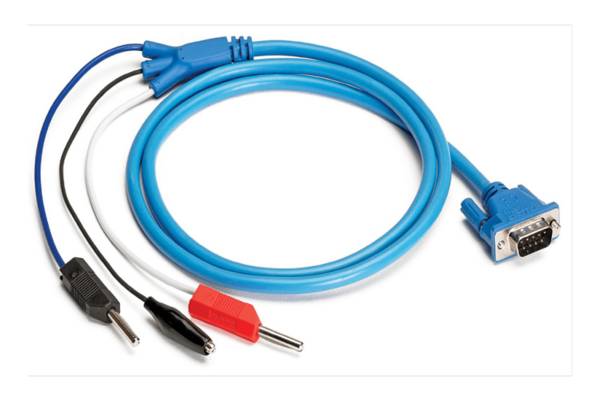

Differentielle Tastköpfe

Mit differentiellen Tastköpfen lassen sich die Spannung zwischen zwei Punkten im Schaltkreis und nicht gegen Masse messen. Sie sind besonders nützlich für Messungen in differenziellen Schaltungen und zur Reduzierung von Gleichtaktstörungen.

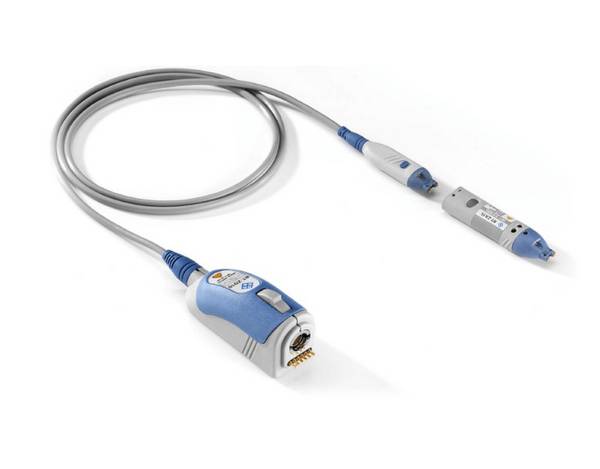

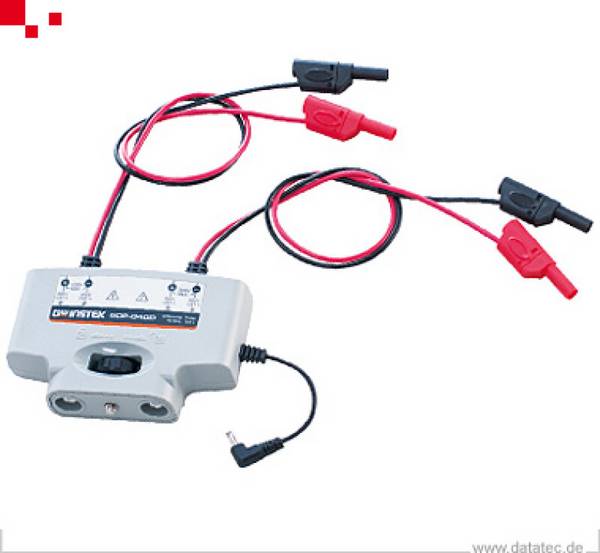

Aktive Tastköpfe

Ein aktiver Oszilloskop-Tastkopf enthält aktive Komponenten wie Verstärker. Damit lassen sich Signale mit hoher Bandbreite und geringer Amplitude genau messen.

FET-Typen

Ein solcher ebenfalls aktiver Tastkopf verwendet einen Feldeffekttransistor – kurz FET – zur Impedanzwandlung und Verstärkung in Hochfrequenzmessungen.

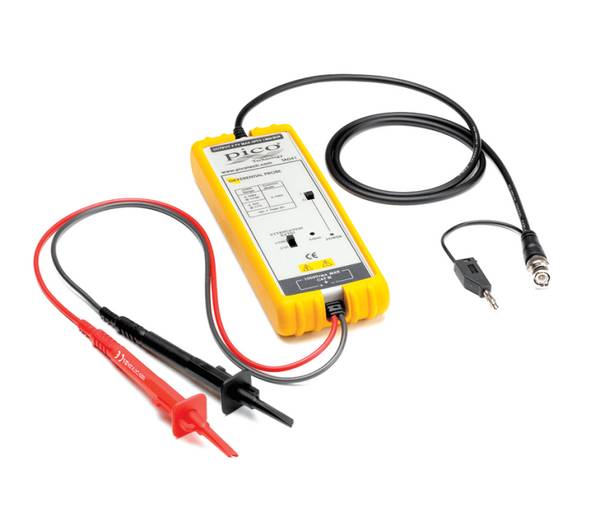

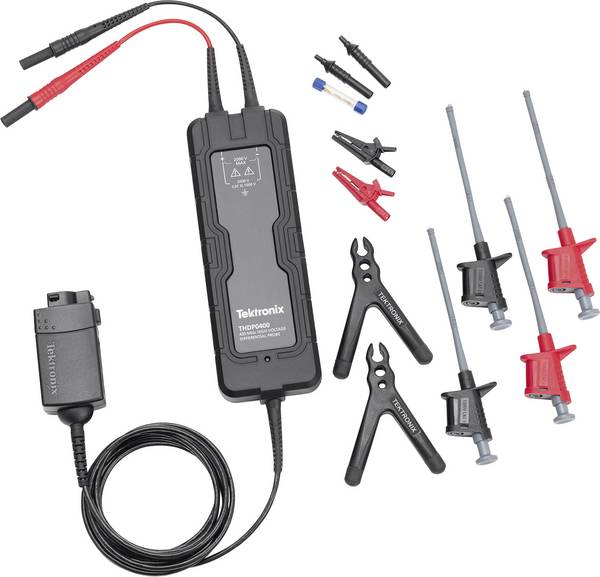

Hochspannungsdifferenz-Typen

Hochspannungsdifferenz-Typen sind geeignet für die Messung von hohen Differenzspannungen, beispielsweise in Stromversorgungen oder an Spannungsteilern.

Stromtastköpfe

Ein solcher Tastkopf ist speziell für die Messung von Strom ausgelegt. Er nutzt magnetische Sensoren wie Hall-Effekt-Sensoren oder Rogowski-Spulen.

AC- und DC-Stromtastköpfe

Sie sind passive Tastköpfe und eignen sich besonders für die Messung von Wechsel- und Gleichströmen.

Kapazitive Typen

Diese lassen sich zur Messung elektrischer Felder verwenden, besonders bei sehr hohen Frequenzen.

EMV-Typen

Entwickelt speziell für die Messung von elektromagnetischen Störungen und Feldstärken.

Logiktastköpfe

Logiktastköpfe dienen der Erfassung digitaler Signale und sind oft mit Logikanalysatoren verbunden, um die Zustände von digitalen Schaltungen zu überprüfen.

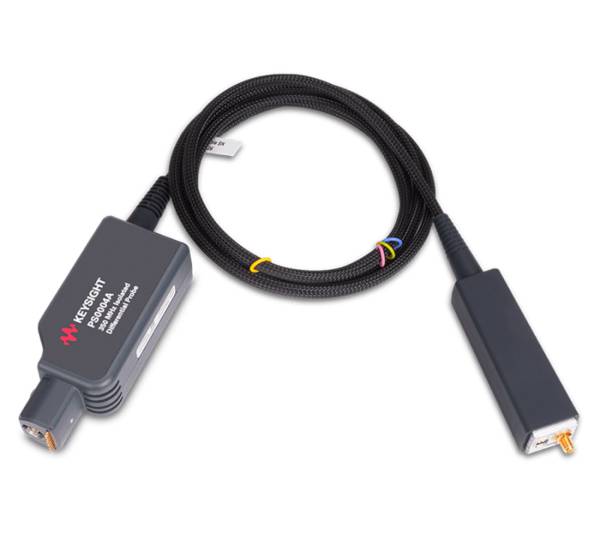

Isolierte Typen

Ein extra isolierter Oszilloskop-Tastkopf biet eine galvanische Trennung zwischen dem Messgerät und dem Messpunkt, wichtig besonders in Hochspannungsszenarien.

Optisch isolierte Typen

Die Funktion ähnelt dem vorgenannten Tastkopf, er verwendet zur galvanischen Trennung allerdings eine optische Verbindung zur Signalübertragung und verträgt hohe Isolationsspannungen.
