Ratgeber

Überspannungsschutz - Moderne Gebäudetechnik in Niederspannungsanlagen



Allgemeines zu Blitzstrom & Überspannungsschutz

Im Oktober 2016 sind die überarbeiteten Normen, DIN VDE 0100-443 und DIN VDE 0100-534 in Kraft getreten. Bis Dato ist diese für öffentliche Gebäude und große Gewerbeflächen vorgeschrieben, seit Inkrafttreten der aktuellen Fassung im Jahr 2010, sind auch kleine Gewerbeflächen und Wohn- & Zweckgebäuden mit diesen Vorschriften geschützt. Seit Ende der Übergangsfrist im Dezember 2018 gelten diese für jede Modernisierung, Änderung oder Erweiterung von elektrischen Anlagen, und ist ausnahmslos anzuwenden. Unternehmen sind dazu verpflichtet, ihre Kunden und Bauherren durch eine Fachkraft, oder den Elektroplaner über diese Änderungen zu Informieren.

DIN VDE 0100-443:2016-10

Wann ist ein Überspannungsschutz erforderlich?
Schutz bei Störspannungen und elektromagnetischen Störgrößen;
Schutz bei Überspannung infolge atmosphärischer Einflüsse oder Schaltvorgänge



DIN VDE 0100-534:2016-10

Wo und wie wird ein Überspannungsschutz eingesetzt?
Errichten von Niederspannungsanlagen,
Auswahl der elektrischen Betriebsmittel
Einrichtung der Schalt- und Steuergeräte



Was wurde im Regelwerk angepasst?

Mit der neuen Norm kam auch eine neue Nomenklatur. Wo man bisher von einem Überspannungs-Schutzeinrichtung, mit der Abkürzung ÜSE gesprochen hat, spricht man heute vom Surge-Protective-Device, kurz SPD.

Diese Normen behandeln seit jeher Störgrößen, die über die Netzversorgung kommen. Früher mussten die Wetterdaten der vergangenen Jahre ausgewertet werden, weil abhängig von der durchschnittlichen Anzahl der Gewittertage im Jahr, über die Notwendigkeit eines SPD entschieden. Heute ist dieser flächendeckend Vorgeschrieben damit für Einzelpersonen und Personenansammlungen ein umfangreicher Schutz gewährleistet ist.

Dies dient dem Zweck, Bränden und Ausfällen wichtiger Systeme vorzubeugen. Dabei hat der Schutz des Menschen oberste Priorität vor dem Schutz intelligenter Gebäude und Industrie 4.0 Anlagen.



Störgrößen
  Blitzentladung Induzierte Spannungen

Ferneinschlag in Freileitung

Naheinschlag in Daten-/Versorgungsleitung Direkteinschlag in Gebäude Atmosphärische Spannungsentladung Schalthandlung in Versorgungsnetzen
Überschreitung der Spannungsfestigkeit Einkopplung des Blitzstromes in die Anlage Potentialanhebung metallener Teile Übertragungsfehler im Frequenzbereich der EDV, Mess-, Steuer- und Regelungstechnik


Warum wurde das Regelwerg angepasst?



Die Veränderung des Klimas in Verbindung mit der dezentralen Versorgung aus regenerativen Energien mache die strengen Vorgaben notwendig, um sensible technische Komponenten, sicher vor Störungen zu schützen. Eine kontinuierliche Verfügbarkeit der vernetzten Gebäudetechnik zur Kommunikation und Produktion soll gewährleistet sein.

Die stetig wachsende Technologisierung beispielsweise mit SMART-Home, Regenerative Energie oder E-Mobility, machen es notwendig, hohe Lastströme, induktive- und kapazitive Lasten zu schalten. Diese Störgrößen können beispielsweise durch das Schalten von Klimaanlagen, Durchlauferhitzern, Umrichter zur Einspeisung von Photovoltaik-Anlagen, und vielem mehr, entstehen.

2 Millionen Blitzen jährlich, verursachten in einen Schadensradius von zwei Kilometern einen Schaden von knapp einer halben Milliarde Euro. Das Risiko durch diese Gefährdung für Mensch und Maschine, soll durch das Regelwerk minimiert werden.



Wie wird ein SPD in die Installation integriert?

Um eine sichere Funktion, von Systemen in der Informationstechnik zu gewährleisten, wird als Schutzkonzept der Einsatz von Überspannungsschutzeinrichtungen empfohlen.
Diese werden in die folgenden 3 Typen unterteilt:


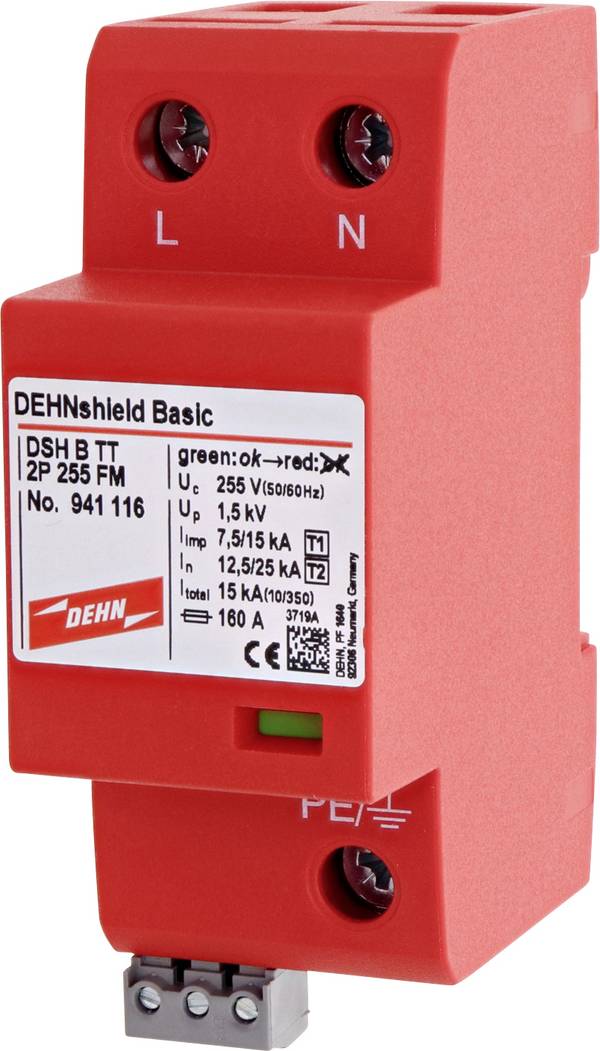

Da die Typen 1 und 2 häufig in einer Verteilung sitzen, gibt es diese auch als Kombinationseinheit. Dabei sollte darauf geachtet werden, dass bei diesen Typen die Leitungslänge zwischen Einspeisung und Ableitung von 50 cm nicht überschritten wird.
SPDs-Typ 3 und Endgeräte sollten einen Schutzradius von 10 m zum SPD-Typ 2 nicht überschreiten.

1. Einbauort 1: Anlagenseitiger (oberer) Anschlussraum nach dem Zähler
2. Einbauort 2: Unterverteilung

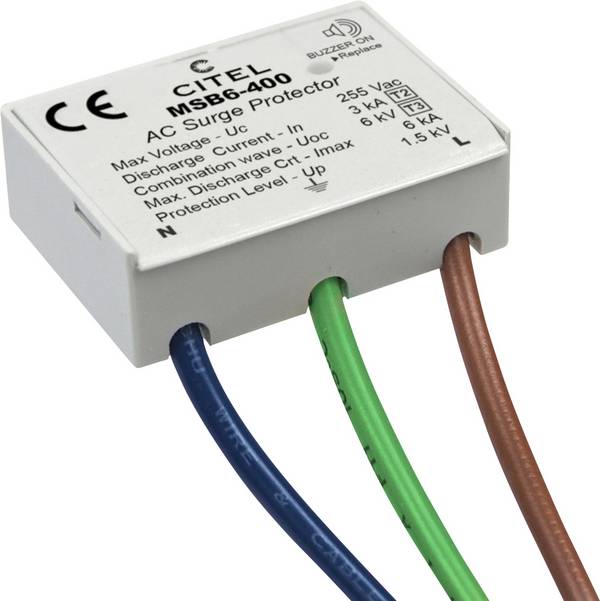

3. Einbauort 3: Unmittelbar vor dem Endgerät, z.B. in oder an der Steckdose
4. Endgerät

Schutzgeräte
Ableiter Typ Schutzmaßnahme Funktion Installationsort Überspannungsbegrenzung
Typ 1 Blitzstrom-Ableiter Grobschutz Schutz gegen Eindringen von Blitzströmen

Hauptverteilung nach Hausanschluss

U ≤ 6 kV

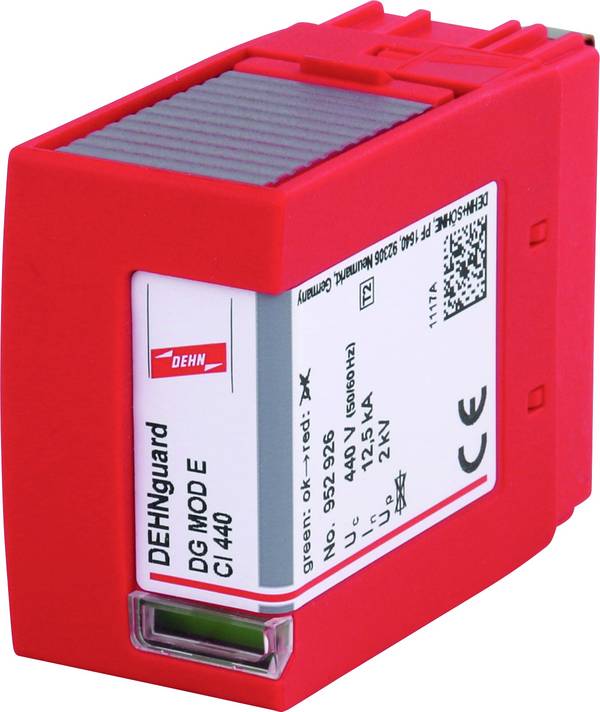

Typ 2 Überspannungs-Ableiter Mittelschutz Schutz gegen Überspannung aller aktiven Leiter und PE

Haupt – oder Unterverteilung

U ≤ 4 kV

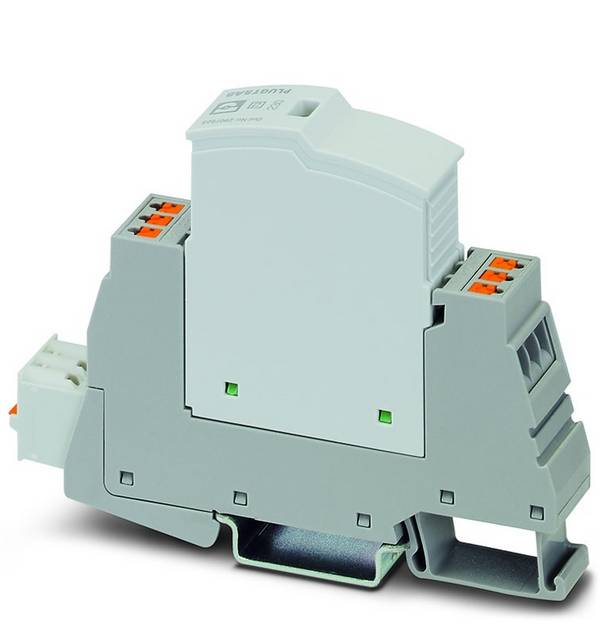

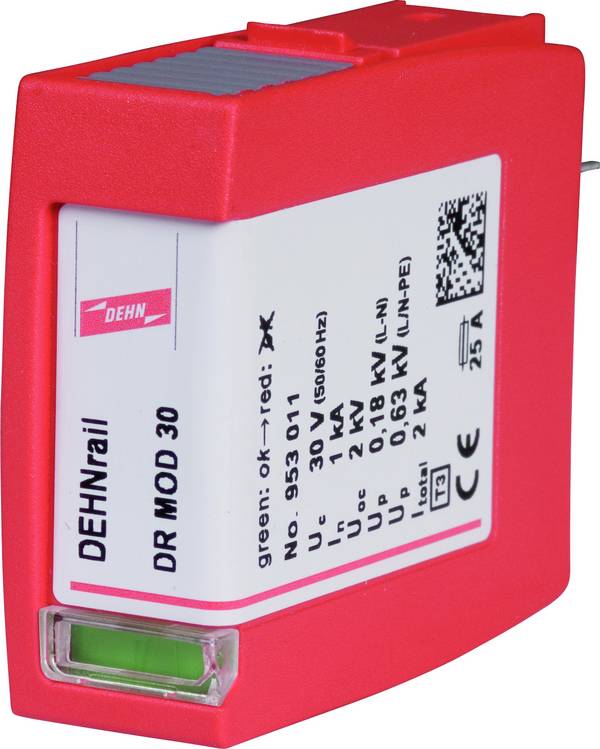

Typ 3 Geräteschutz Feinschutz Geräteschutz

Steckdose, Geräteanschluss

U ≤ 1,5 kV


Welche Voraussetzungen müssen für einen funktionsfähigen Überspannungsschutz im Gebäude gegeben sein?

Die meisten Gebäude verfügen über eine Erdungsanlage nach DIN 18014 mit der die Gebäudeinstallation über einen Fundament-, Ring-, oder Stab-Erder geerdet ist. Über diesen wird der äußere Blitzschutz direkt abgeleitet.
Die in den Verteilerkästen auf der Erdungsschienen zusammengeführten Schutzleiter, sind mit der Gebäude-Erdung verbunden.
Bei einem Überspannungsschutz werden die Überspannungen über den Schutzleiterdraht mit dem Potential Erde verbunden.



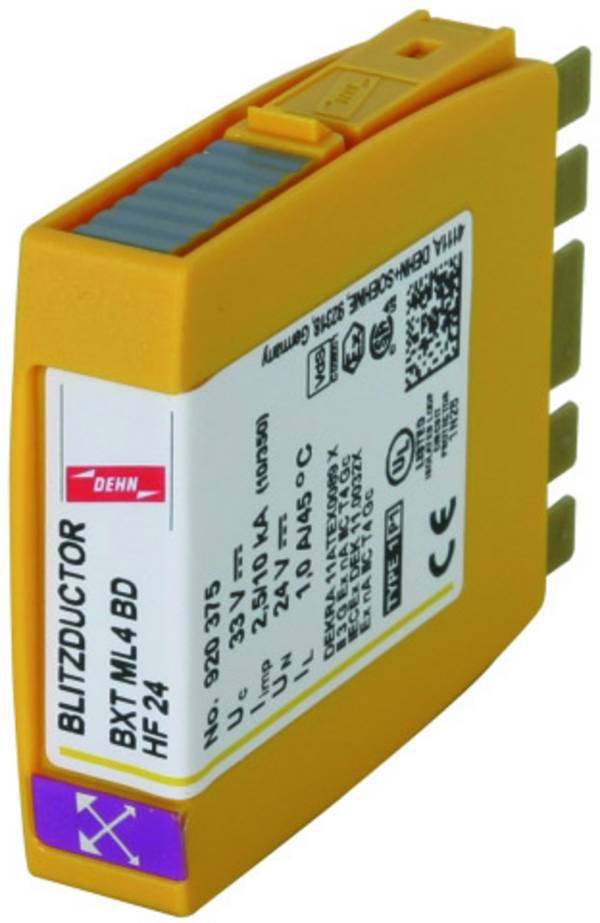

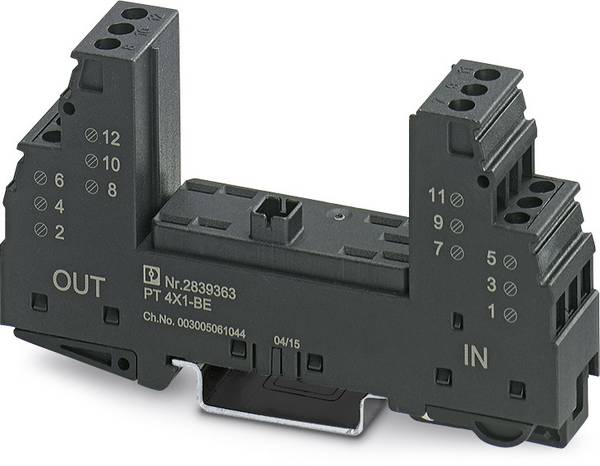

Welche Bauformen gibt es?

Diese Systeme erhält man in unterschiedlichen Bauformen für Hutschienen, Unterputzdosen, Wandbefestigung oder zur Integration in eine Leitung. Diese richten sich in ihrer Form, nach der zu schützenden Anlage und dem entsprechenden Einsatzort.
Pos. Bauform Schutz
1 Hutschienen Hausanschluss
2 Wandmontage Kommunikationsschnittstellen
3 Hutschiene

Versorgung Wärmegewinnung

4 Hutschiene Sensorleitung
5 Wandmontage

Gebäude Infrastruktur

6 Hutschiene

Energieversorgung Etagen

7 Hutschiene

Versorgung Sicherheitssystem

8 Wandmontage

KNX / EIB Systeme

9 Hutschiene Signalleitung
10 Hutschiene Signalanzeige
11

SchuKo Einschub

Netzfilter Endgerät
12

SchuKo Einschub

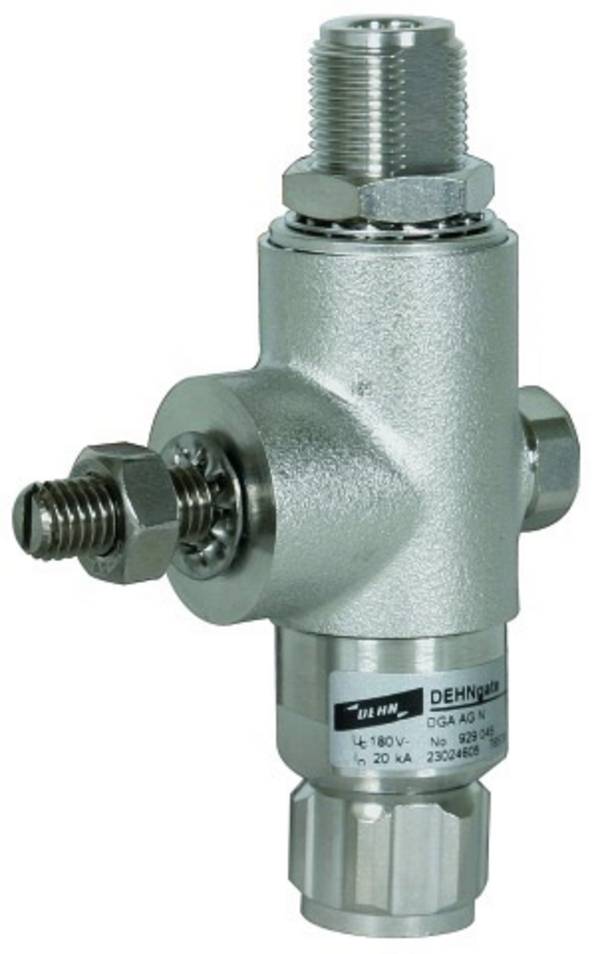

Rundfunk-Endgerät Koaxial

13

SchuKo Einschub

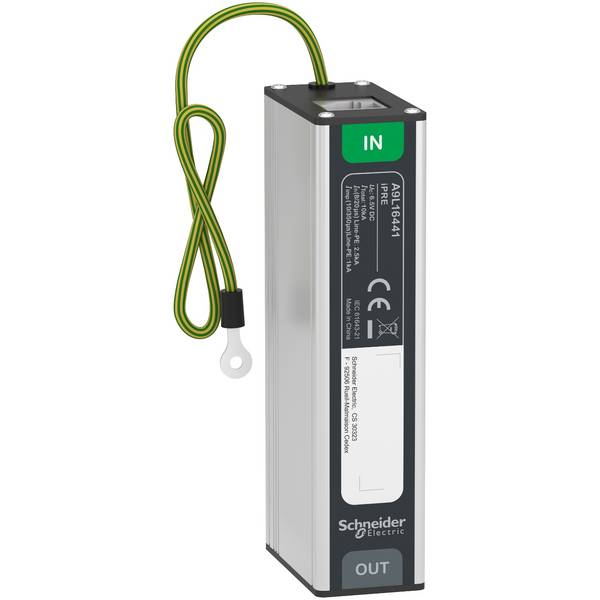

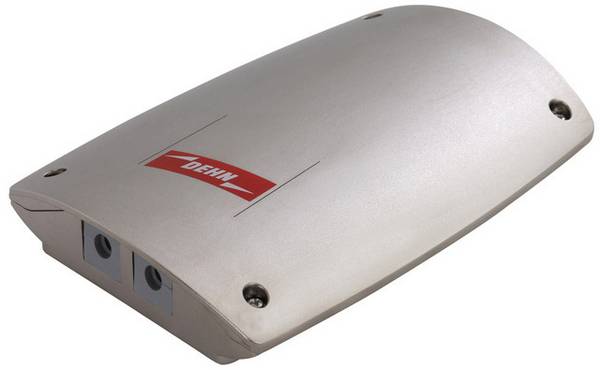

IT-Endgerät RJ 45 Netzwerk

14 BNC-Verbindung Videoaufzeichnung
15 Drahtverbindung

Installation Endgeräteebene

16

Wand/Hutschiene

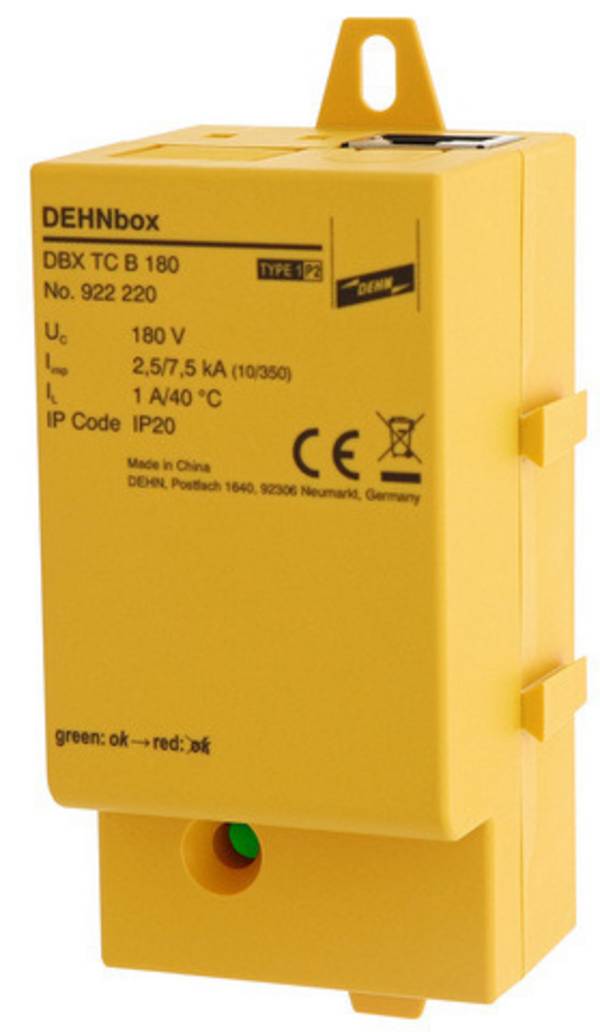

17

Wand/Hutschiene

Telefonsysteme

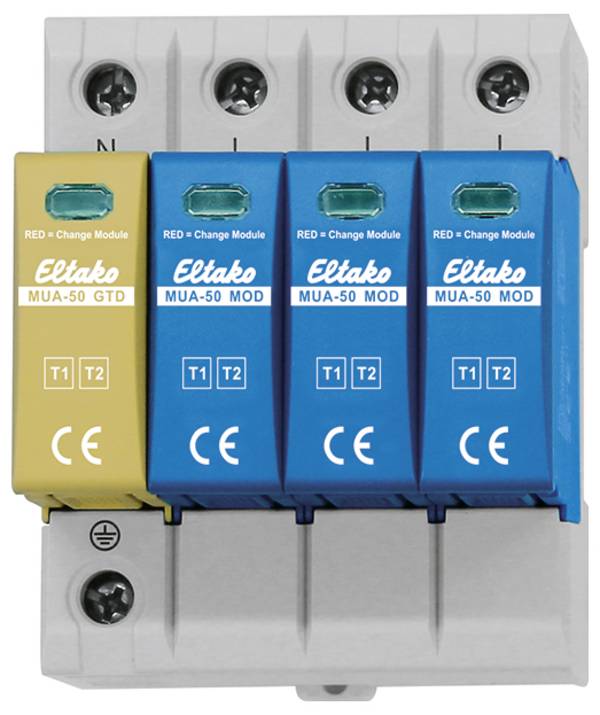

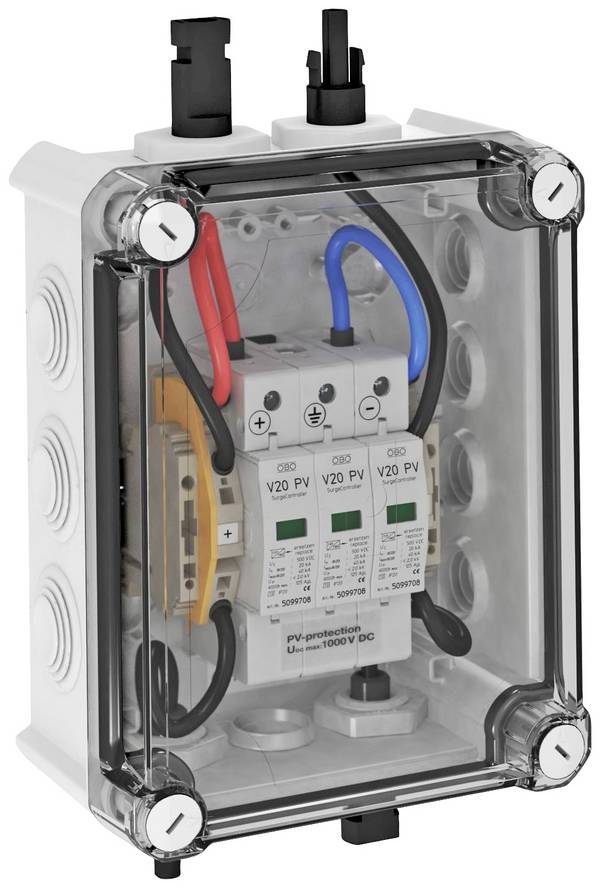

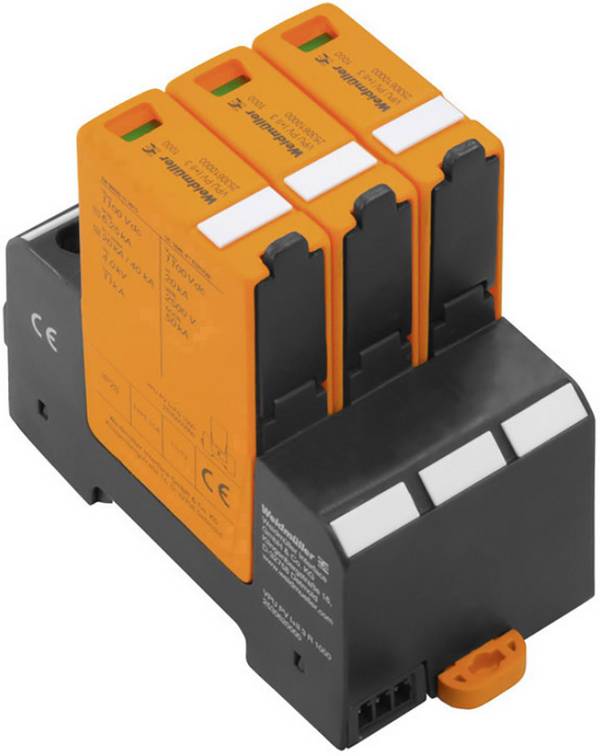

Was ist beim Betrieb einer PV-Anlage zu beachten?

Um den sicheren Betrieb und eine kontinuierliche Energiegewinnung der Photovoltaikanlage zu gewährleisten, muss ein besonderes Schutzkonzept angewendet werden. Es muss nicht nur sicher gegen direkte Blitzeinschläge sein, sondern auch gegen indirekte. Der zur Einspeisung ins AC-Netz notwendige Wechselrichter, muss vor Überspannungen, Generatorseitig geschützt sein. Die Leitungslänge zwischen SPD und Wechselrichter darf dabei 10 Meter nicht überschreiten.

Auch auf der DC-Seite sind Schutzmaßnahmen notwendig. Signal- und Kommunikationskreise benötigen ebenfalls einen entsprechenden Überspannungs-Schutz.

Fall Mindestquerschnitt Potentialausgleich SPD-
Einbauort I
SPD-
Einbauort II
SPD-
Einbauort III & IV
1.Anlage ohne äußerer Blitzschutzanlage 6 mm² Typ 2 Typ 2 Typ 2
2.Anlage mit äußerer Blitzschutzanlage 6 mm² Typ 1 Typ 2 Typ 2
3.Anlage mit unzureichendem Abstand zur Blitzschutzanlage 16 mm² Typ 1 Typ 1 Typ 1

1.: Überstromschutzeinrichtung / 2.: Zähler / 3.: Wechselrichter / 4.: PV-Generator
5.: Zu Blitzschutzanlage LPS nach VDE 0185 / 6.: Haupterdungsschiene/-klemme
*) III. wenn notwendig nach Abschnitt 5.4


Fall 1:
Überspannungsschutzkonzept für eine Photovoltaikanlage auf einem Gebäude ohne äußeren Blitzschutz.





1.: Zähler-Hauptverteilung / 2.: SPD Typ 2 wenn notwendig

Fall 2:
Überspannungsschutzkonzept für eine Photovoltaikanlage auf einem Gebäude mit äußerem Blitzschutz. Der Trennungsabstand S von den Modulen zum Blitzableiter wird eingehalten.



1.: Zähler-Hauptverteilung / 2.: SPD Typ 2
s: Trennungsabstand nach DIN VDE 0185

Fall 3:
Überspannungsschutzkonzept für eine Photovoltaikanlage auf einem Gebäude mit äußerem Blitzschutz. Der Trennungsabstand S von den Modulen zum Blitzableiter wird nicht eingehalten. Die metallenen Montagegestelle werden mit dem äußeren Blitzschutz verbunden und zu Potential Erde geführt.

1.: Zähler-Hauptverteilung / 2.: SPD Typ 1
<s: Trennungsabstand ist nicht eingehalten
