Ventilinseln - Kompakte Steuerungseinheiten für effiziente -Automatisierung
Ventilinseln bündeln mehrere pneumatische Ventile auf einer gemeinsamen Grundplatte und bilden das zentrale Steuerungselement moderner Automatisierungsanlagen. Anstatt jedes Ventil einzeln zu verdrahten, fasst eine Ventilinsel Pneumatik sämtliche Komponenten platzsparend zusammen. Diese Funktionsintegration reduziert den Installationsaufwand und vereinfacht die Ansteuerung über eine zentrale Steuerung.
In der Industrie kommen Ventilinseln in nahezu allen Bereichen der Pneumatik zum Einsatz. Hersteller wie Bürkert bieten mit der Bürkert-Ventilinsel Lösungen für anspruchsvolle Applikationen in der Lebensmittel- und Pharmaindustrie. Dieser Ratgeber erklärt, welche Ventilinseln sich für Ihre Anforderungen eignen.
Wichtig: Stimmen Sie die Ventilinsel auf den Betriebsdruckbereich und die Medienverträglichkeit Ihrer Applikation ab. Nicht jede Pneumatik-Ventilinsel ist für aggressive Medien oder Hochdruckanwendungen geeignet.
Was ist eine Ventilinsel und wofür wird sie eingesetzt?

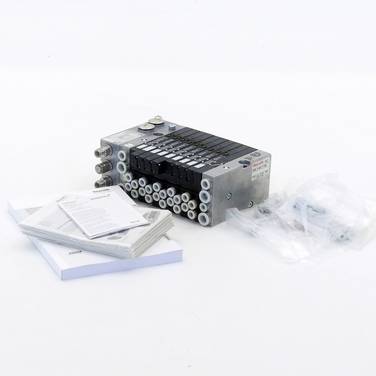

Eine Ventilinsel besteht aus mehreren Ventilen auf einer gemeinsamen Adapterplatte, die über ein zentrales Bussystem kommunizieren. Die Ansteuerung erfolgt über eine übergeordnete SPS-Steuerung, die jeden Ventilplatz gezielt anspricht. Druckluft wird zentral zugeführt und über interne Kanäle verteilt, was die Anzahl externer Anschlüsse deutlich reduziert.
In der Industrie steuern Ventilinseln pneumatische Aktoren wie Zylinder, Greifer und Drehantriebe. Typische Applikationen finden sich in der Automatisierung von Montagelinien, wo zahlreiche Aktoren synchron arbeiten. Auch in der Lebensmittelverarbeitung sind Ventilinseln verbreitet, da sie hygienegerecht konstruiert werden können.
Praxistipp: Platzieren Sie die Ventilinsel möglichst nah an den Aktoren. Kurze Schlauchleitungen verbessern die Reaktionszeit der Ventile und reduzieren den Druckluftverbrauch in der Pneumatik-Anlage.
Welche Vorteile bietet eine Ventilinsel gegenüber Einzelventilen?
Die Zusammenfassung mehrerer Ventile auf einer Ventilinsel bringt gegenüber der Einzelventilmontage wesentliche Vorteile. Der folgende Vergleich verdeutlicht die Unterschiede.
| Merkmal | Ventilinsel | Einzelventile |
|---|---|---|
| Verdrahtung | Ein Buskabel zur Steuerung | Einzeladern pro Ventil |
| Platzbedarf | Kompakt auf einer Grundplatte | Verteilt im Schaltschrank |
| Inbetriebnahme | Schnell durch Plug-and-Play | Zeitaufwendig, jedes Ventil einzeln |
| Diagnose | Zentrale Fehlermeldung | Einzelne Fehlersuche nötig |
| Kosten | Geringer durch Funktionsintegration | Höher durch Einzelkomponenten |
Die Funktionsintegration ist der Kernvorteil einer Ventilinsel. Neben den Ventilen lassen sich Drucksensoren, Durchflussmesser und Diagnosefunktionen direkt integrieren. Die reduzierten Anschlüsse senken die Fehlerquote bei der Installation. Die zentrale Ansteuerung über Steuer- & Wegeventile vereinfacht Programmierung und Instandhaltung.
Welche Kommunikationsschnittstellen sind verfügbar und welche technischen Parameter sind wichtig?
Moderne Ventilinseln kommunizieren über industrielle Feldbus-Schnittstellen mit der übergeordneten Steuerung. Die Wahl der Schnittstelle richtet sich nach dem vorhandenen Automatisierungssystem:
- Profinet und EtherNet/IP: Diese Ethernet-basierten Protokolle sind in der Industrie weit verbreitet und ermöglichen hohe Übertragungsraten. Ventilinseln mit Profinet-Anbindung integrieren sich nahtlos in Anlagen im Bereich Pneumatik & Allfluid.
- IO-Link: Als Punkt-zu-Punkt-Verbindung eignet sich IO-Link für kleinere Ventilinseln mit wenigen Ventilplätzen. Die Schnittstelle bietet erweiterte Diagnosemöglichkeiten und einfache Parametrierung.
- EtherCAT und Profibus: Bewährte Systeme für zeitkritische Applikationen mit kurzen Zykluszeiten. Viele Bürkert-Ventilinsel-Modelle unterstützen diese Protokolle.
Bei den technischen Parametern sind die Wege-Konfiguration der Ventile entscheidend. Gängige Varianten sind 3/2-Wege-Ventile für einfachwirkende Zylinder und 5/2-Wege- oder 5/3-Wege-Ventile für doppeltwirkende Aktoren. Der Nenndurchfluss bestimmt die maximal erreichbare Geschwindigkeit der angeschlossenen Komponenten. Typische Betriebsdrücke liegen zwischen 2 und 8 bar.
Achtung: Die Kommunikationsschnittstelle muss zum vorhandenen SPS-System passen. Eine nachträgliche Umstellung erfordert den Austausch des Busknotens und eine Neuprogrammierung der Steuerung.
Wie viele Ventilplätze benötige ich und worauf kommt es bei der Dimensionierung an?
Die Anzahl der benötigten Ventilplätze ergibt sich aus der Zahl der pneumatischen Aktoren in der Anlage. Planen Sie die Dimensionierung anhand folgender Schritte:
- Erfassen Sie alle pneumatischen Aktoren und deren Ventilanforderung. Ein doppeltwirkender Zylinder benötigt ein 5/2-Wege-Ventil, ein einfachwirkender ein 3/2-Wege-Ventil.
- Addieren Sie die benötigten Ventilplätze und planen Sie 20 Prozent Reserveplätze für spätere Erweiterungen ein. Modulare Ventilinseln im Bereich Automation & Pneumatik erlauben das Nachrüsten zusätzlicher Ventile.
- Prüfen Sie den Gesamtdurchfluss aller Ventile und gleichen Sie diesen mit der Druckluftversorgung ab. Unterdimensionierte Versorgung führt zu Druckabfällen.
Regelmäßige Wartung sichert die Lebensdauer der Ventilinsel. Kontrollieren Sie die Druckluftaufbereitung und tauschen Sie Filterelemente gemäß Herstellerangaben. Diagnosefunktionen moderner Ventilinseln melden Verschleiß frühzeitig.
Praxistipp: Bestücken Sie freie Ventilplätze mit Blindplatten. Diese verhindern Druckverluste und Verschmutzung der internen Kanäle, bis die Plätze für zusätzliche Ventile benötigt werden.
FAQ – Häufig gestellte Fragen zu Ventilinseln
Wie pflege und warte ich eine Ventilinsel?
Die Druckluftaufbereitung ist der wichtigste Faktor für die Lebensdauer einer Ventilinsel. Tauschen Sie Filterelemente regelmäßig und stellen Sie sicher, dass die Druckluft öl- und kondensatfrei ist. Kontrollieren Sie Dichtungen an den Anschlüssen auf Leckagen. Nutzen Sie die integrierten Diagnosefunktionen, um Ventile mit erhöhtem Verschleiß frühzeitig zu identifizieren.
Lassen sich Ventilinseln nachträglich erweitern?
Ja, modulare Ventilinseln sind für nachträgliche Erweiterungen konzipiert. Zusätzliche Ventilplätze lassen sich auf die bestehende Grundplatte aufstecken, sofern der Busknoten die erweiterte Konfiguration unterstützt. Prüfen Sie vor der Erweiterung die maximale Ventilanzahl und den verfügbaren Gesamtdurchfluss der Pneumatik-Ventilinsel.
Welche Rolle spielt die Schutzart bei Ventilinseln?
Die Schutzart bestimmt, in welcher Industrie-Umgebung eine Ventilinsel eingesetzt werden darf. IP65 schützt gegen Staub und Strahlwasser und reicht für die meisten Produktionsumgebungen. IP67 bietet zusätzlichen Schutz bei kurzzeitigem Untertauchen. Für den Einsatz in der Lebensmittelindustrie empfehlen sich Ventilinseln mit Edelstahlkomponenten und FDA-konformen Dichtungen.
