Wago-SPS: Flexible Steuerungslösungen für moderne Automatisierung und Industrie 4.0

Speicherprogrammierbare Steuerungen von Wago gehören zu den vielseitigsten Lösungen in der industriellen Automatisierung. Eine Wago-SPS verbindet kompakte Bauweise mit hoher Leistungsfähigkeit und eignet sich sowohl für klassische Fertigungsprozesse als auch für vernetzte Anwendungen im Bereich Industrie 4.0 und Internet of Things. Durch das modulare System lassen sich Steuerungen exakt an die jeweiligen Anforderungen anpassen, ohne überdimensionierte Hardware einsetzen zu müssen.

Das Herzstück jeder Wago-SPS bildet ein leistungsfähiger SPS-Controller, der digitale und analoge Signale verarbeitet und über verschiedene Kommunikationsschnittstellen mit übergeordneten Systemen kommuniziert. Ob Gebäudeautomation, Maschinenbau oder Prozesssteuerung – Wago-SPS-Steuerungen überzeugen durch einfache Programmierung, robuste Bauweise und hohe Zuverlässigkeit. Anwender profitieren von einer durchdachten Kombination aus Hardware und Software, die Inbetriebnahme und Wartung deutlich vereinfacht.

Dieser Ratgeber erklärt Ihnen den Aufbau und die Funktionsweise einer Wago-SPS, vergleicht die Vorteile gegenüber herkömmlichen Steuerungen und zeigt, welche Module, Programmiersprachen und Schnittstellen zur Verfügung stehen. Sie erfahren außerdem, welche Schutzarten für verschiedene Umgebungsbedingungen relevant sind und worauf Sie beim Kauf einer Wago-SPS achten sollten.

Wichtig: Prüfen Sie vor der Auswahl einer Wago-SPS die konkreten Anforderungen Ihrer Anwendung. Entscheidende Faktoren sind die Anzahl der benötigten Ein- und Ausgänge, die gewünschten Kommunikationsprotokolle sowie die Umgebungsbedingungen am Einsatzort.

Was ist eine Wago-SPS und wie funktioniert sie?

Eine Wago-SPS ist eine speicherprogrammierbare Steuerung, die auf dem modularen I/O-System von Wago basiert. Sie empfängt Eingangssignale von Sensoren, verarbeitet diese nach einem gespeicherten Programm und gibt entsprechende Steuerbefehle an Aktoren aus. Dieser zyklische Ablauf bildet das Grundprinzip jeder SPS-Steuerung und ermöglicht die Automatisierung komplexer Prozesse in Echtzeit.

Aufbau einer Wago-SPS

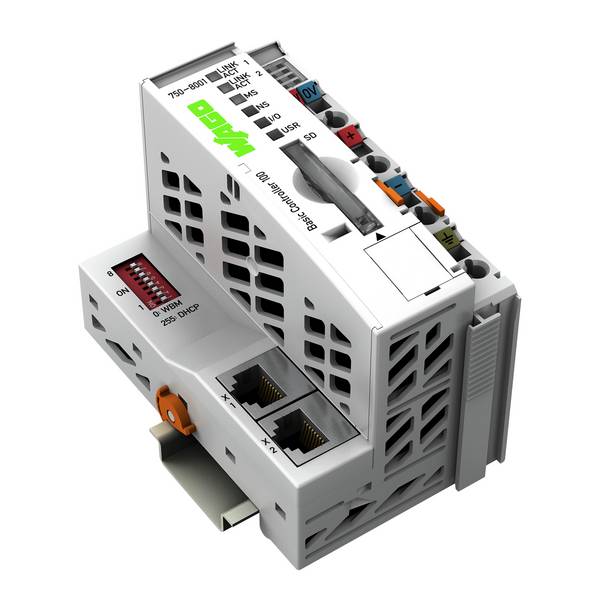

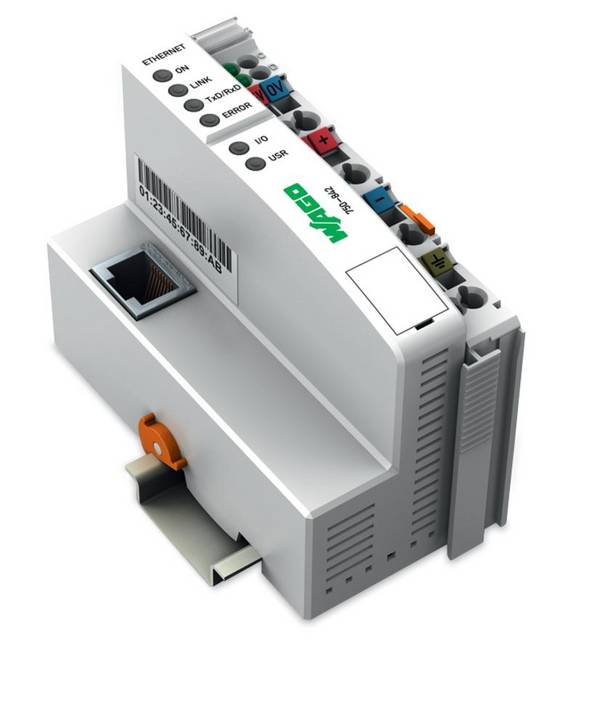

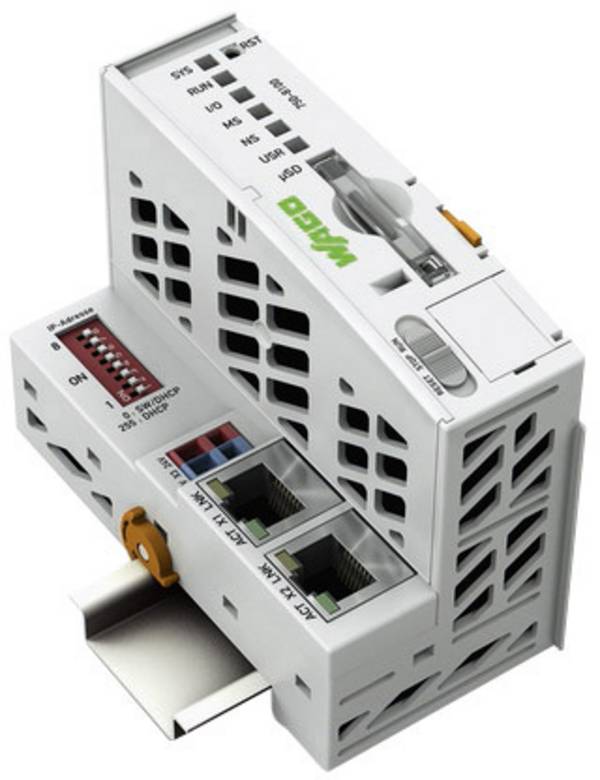

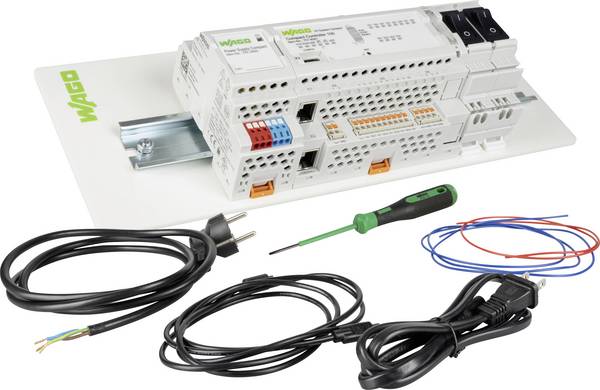

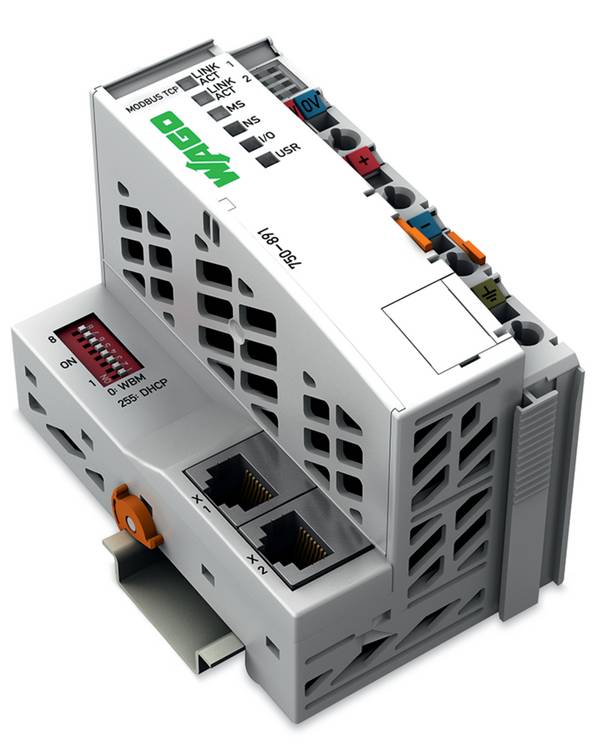

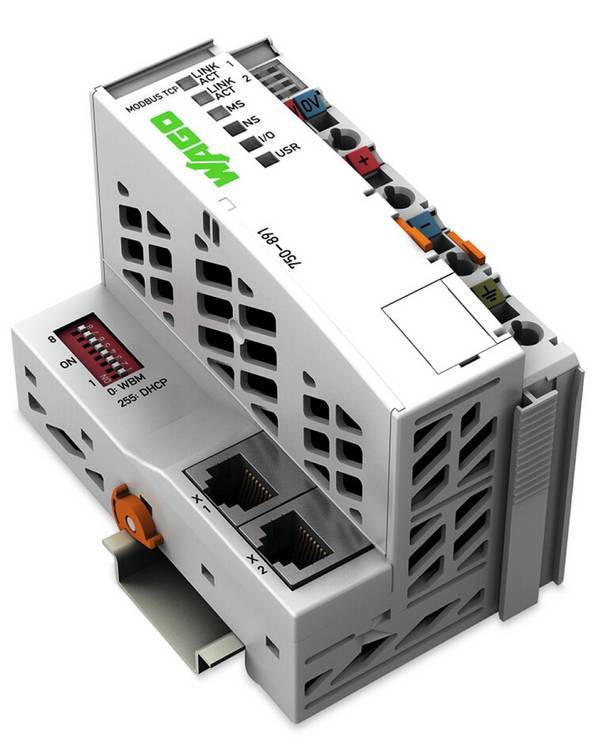

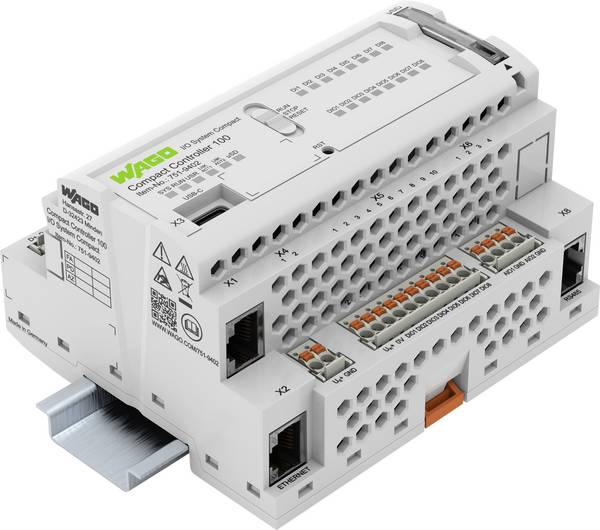

Das System setzt sich aus einem zentralen SPS-Controller und daran angereihten Funktionsmodulen zusammen. Der Controller übernimmt die Programmausführung und die Kommunikation mit übergeordneten Leitsystemen oder einem PC. Die Module erfassen Signale über digitale und analoge Eingänge oder steuern Ausgänge an. Dank der CAGE CLAMP-Anschlusstechnik erfolgt die Verdrahtung werkzeuglos und vibrationssicher.

Funktionsprinzip

Im Betrieb durchläuft die Wago-SPS kontinuierlich einen Programmzyklus. Zunächst liest das Gerät alle Eingänge ein, führt anschließend das Anwenderprogramm aus und schreibt die Ergebnisse auf die Ausgänge. Zykluszeiten im Millisekundenbereich gewährleisten schnelle Reaktionen auf veränderte Prozessbedingungen. Moderne Wago-SPS-Controller unterstützen zusätzlich Multitasking, sodass mehrere Programme parallel ablaufen können.

Praxistipp: Nutzen Sie die integrierte Webvisualisierung der Wago-SPS, um Prozesse direkt über einen Webbrowser am PC zu überwachen. So behalten Sie ohne zusätzliche Software den Überblick über alle relevanten Steuerungsparameter.

Die modulare Architektur ermöglicht es, eine Wago-SPS schrittweise zu erweitern, ohne das gesamte System austauschen zu müssen. Neue Module werden einfach auf die Tragschiene aufgerastet. Dadurch sinken sowohl Investitionskosten als auch der Aufwand bei späteren Anpassungen. Im Bereich Automatisierung setzt Wago zudem auf offene Standards, die eine herstellerunabhängige Integration in bestehende Anlagen erleichtern.

Welche Programmiersprachen werden bei einer Wago-SPS verwendet?

Wago-SPS-Controller unterstützen die Programmierung nach dem internationalen Standard IEC 61131-3. Dieser Standard definiert fünf Programmiersprachen, die je nach Aufgabenstellung und Vorwissen des Anwenders unterschiedliche Vorteile bieten.

• Structured Text (ST): Diese Hochsprache ähnelt Pascal und eignet sich besonders für komplexe Berechnungen, Datenverarbeitung und algorithmische Aufgaben innerhalb der Steuerung.
• Anweisungsliste (AWL): Eine assemblerähnliche Sprache für ressourcenoptimierte Programme. AWL kommt häufig bei zeitkritischen Prozessen zum Einsatz, bei denen maximale Performance gefragt ist.
• Funktionsbausteinsprache (FBS): Grafische Programmierung mit logischen Bausteinen, die über Leitungen verbunden werden. FBS ist intuitiv und erleichtert die Fehlersuche in der Steuerung.
• Kontaktplan (KOP): Diese Sprache orientiert sich an elektrischen Schaltplänen und ist bei Elektrikern und Anlagentechnikern besonders beliebt. KOP eignet sich für einfache logische Verknüpfungen.
• Ablaufsprache (AS): Ideal für sequenzielle Abläufe mit definierten Schritten und Transitionen. AS bildet Fertigungsprozesse übersichtlich ab und vereinfacht die Strukturierung komplexer Programme.

Wichtig: Alle fünf Programmiersprachen lassen sich innerhalb eines Projekts kombinieren. Die Programmierumgebung CODESYS, die bei Wago-SPS-Controllern zum Einsatz kommt, unterstützt diese Mischprogrammierung und bietet zusätzlich Simulations- und Debugging-Werkzeuge.

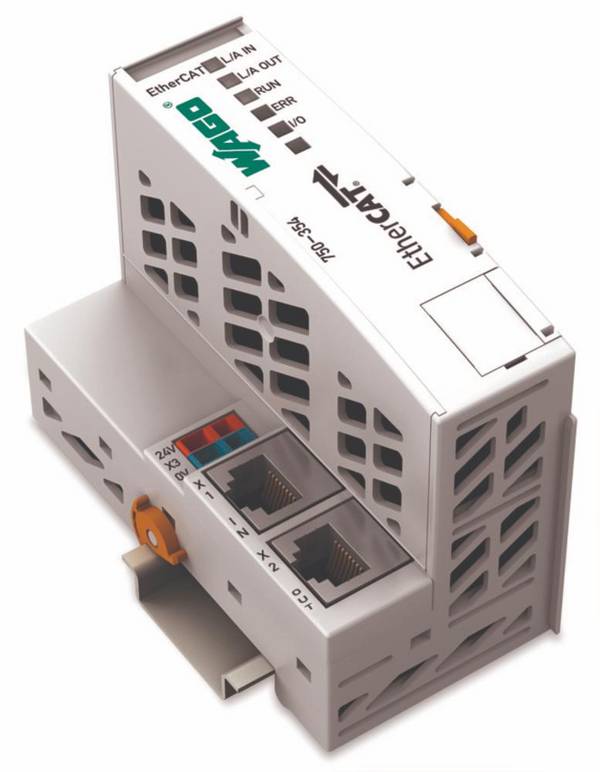

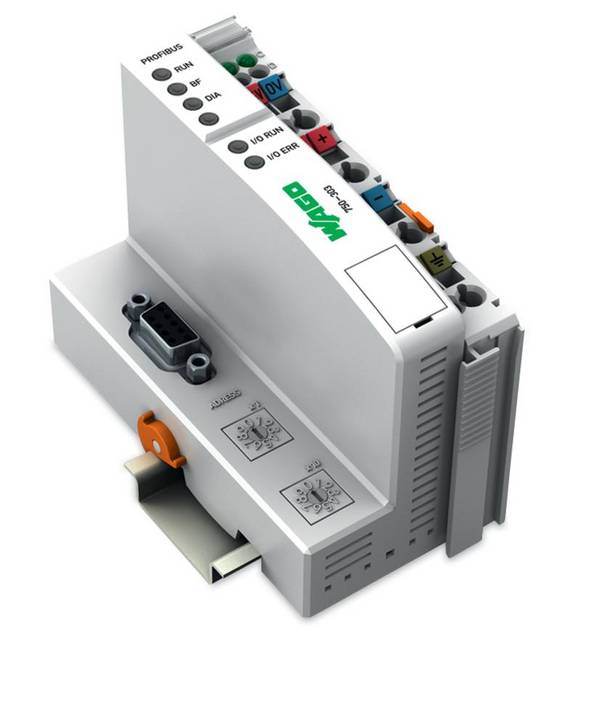

Besonders die Kombination aus klassischen Feldbusprotokollen und modernen IoT-Schnittstellen macht die Wago-SPS zu einer zukunftssicheren Plattform. Über MQTT und OPC UA lassen sich Steuerungsdaten direkt in Cloud-Plattformen übertragen, während gleichzeitig bestehende PROFIBUS-Netzwerke weiterhin bedient werden. Diese Vielseitigkeit ist ein entscheidender Faktor, wenn Sie eine Wago-SPS kaufen und langfristig in Ihre Infrastruktur integrieren möchten.

Welche Module und Erweiterungen gibt es für eine Wago-SPS?

Das modulare Konzept der Wago-SPS erlaubt eine präzise Anpassung an individuelle Anforderungen. Je nach Anwendung stehen verschiedene Modulkategorien zur Verfügung, die auf der Tragschiene direkt neben dem SPS-Controller platziert werden.

Digitale Ein- und Ausgangsmodule

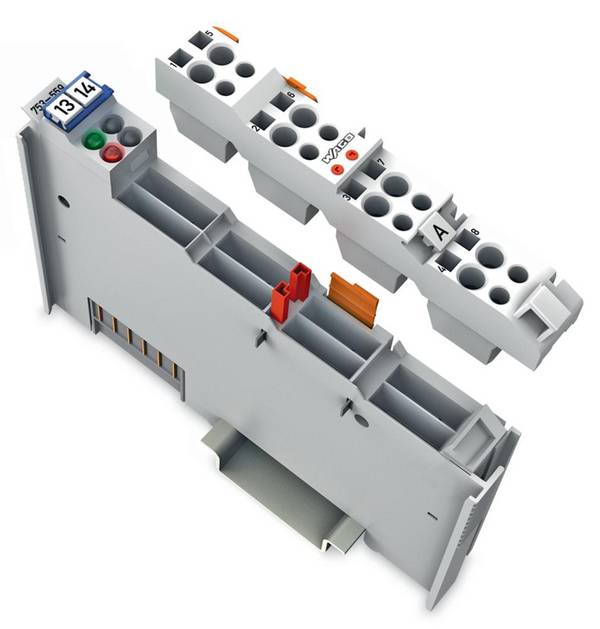

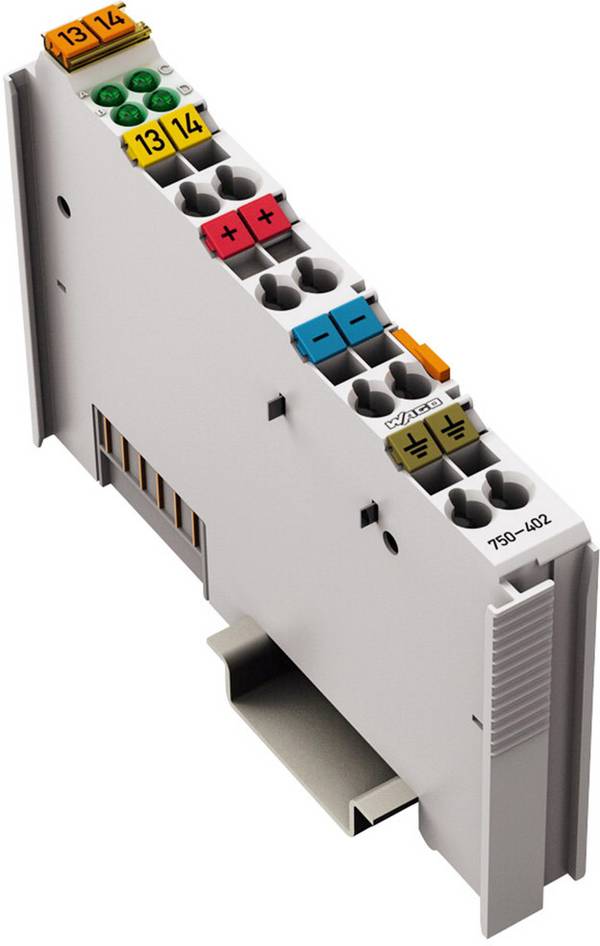

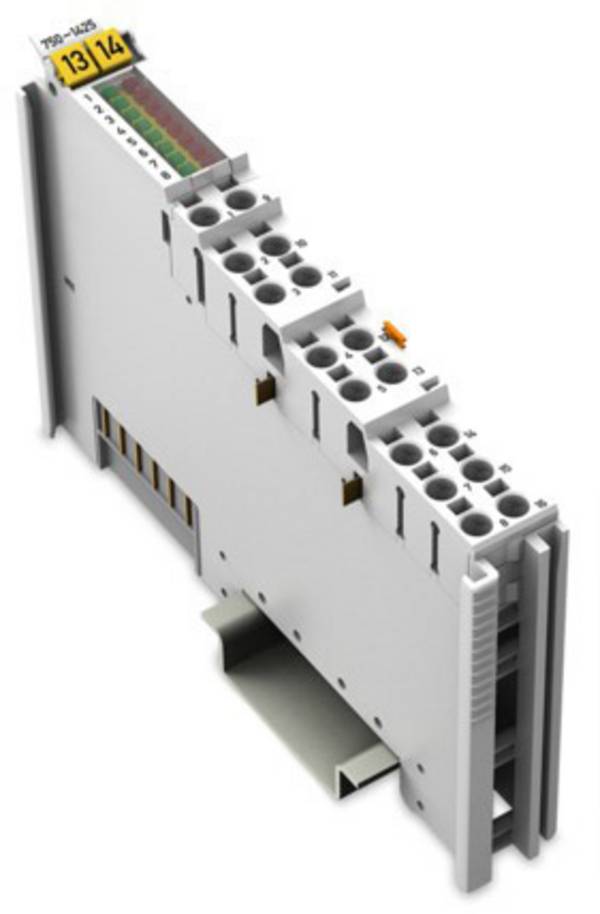

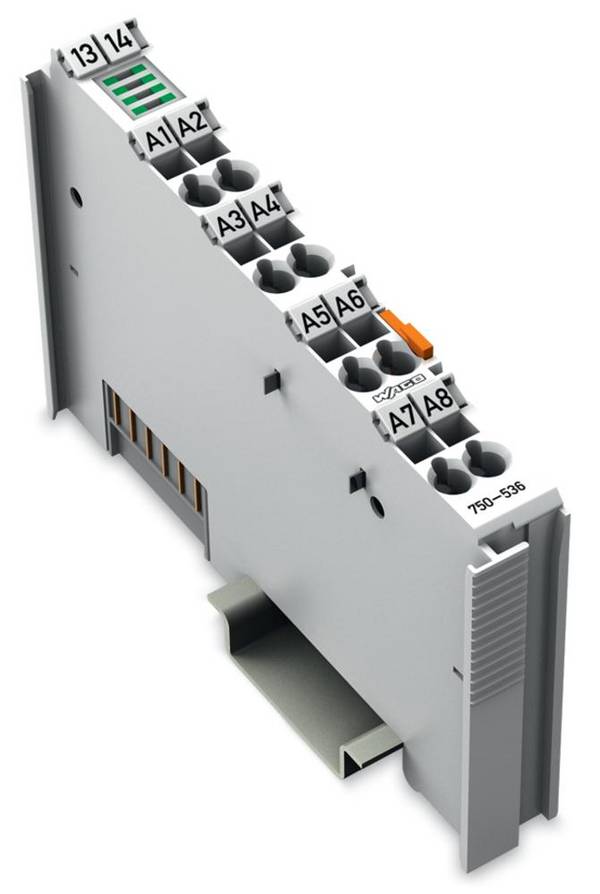

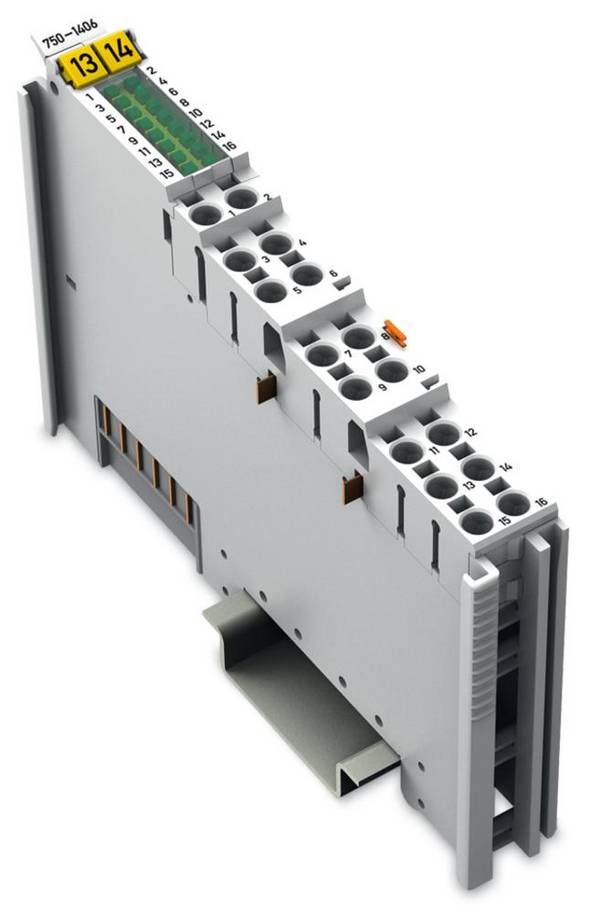

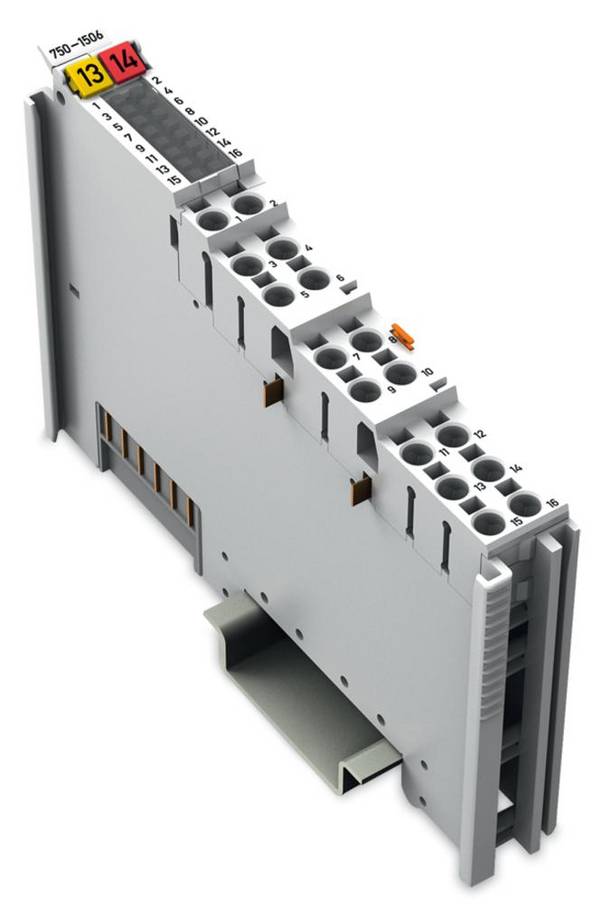

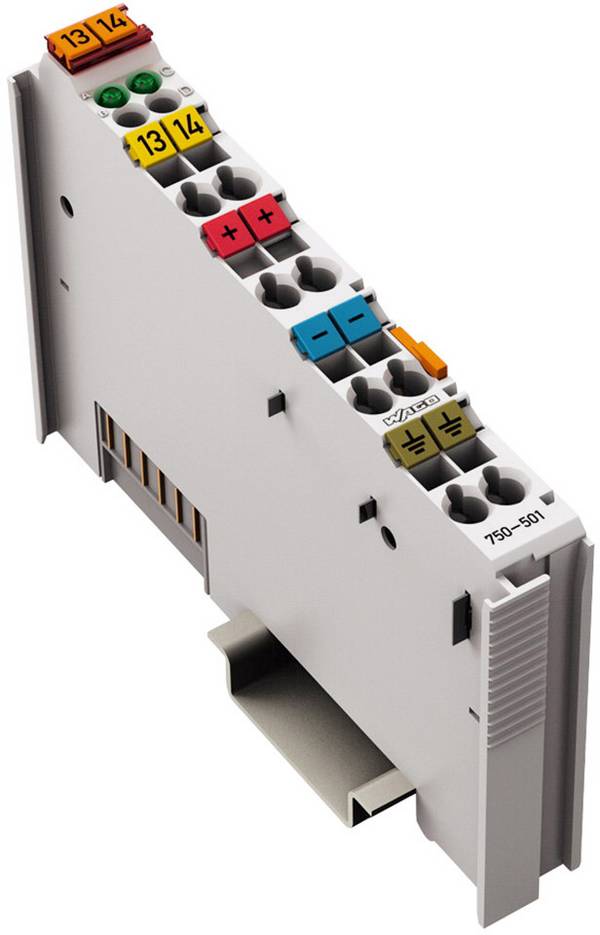

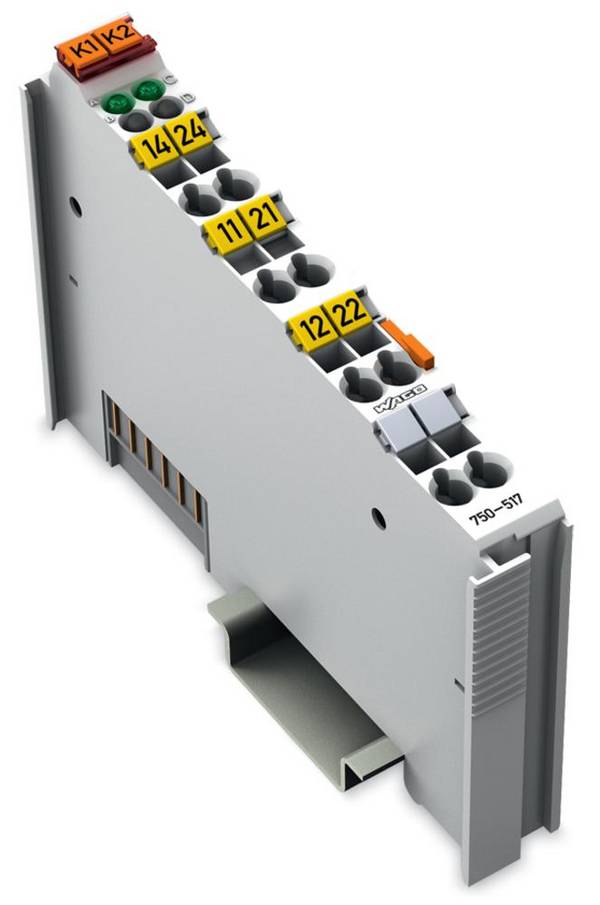

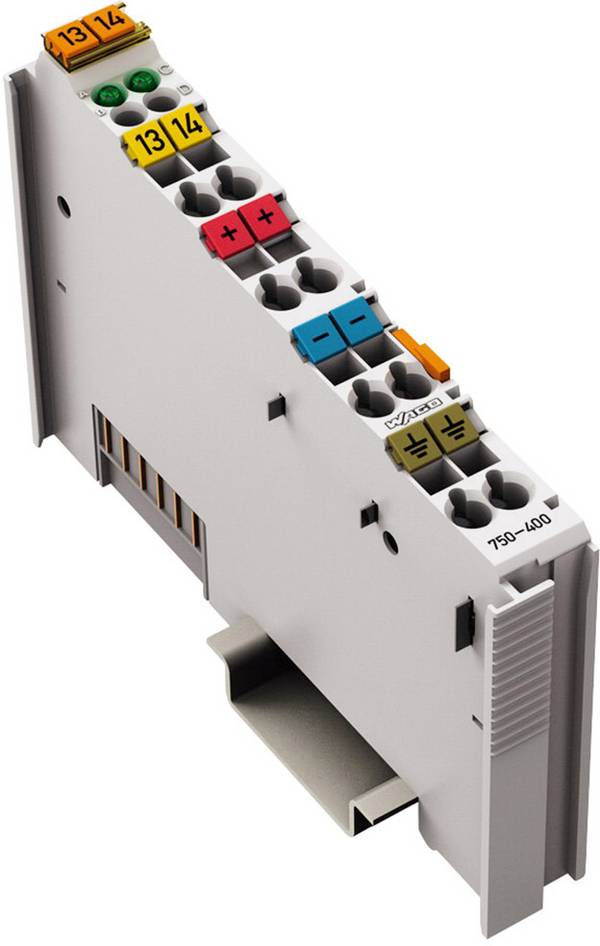

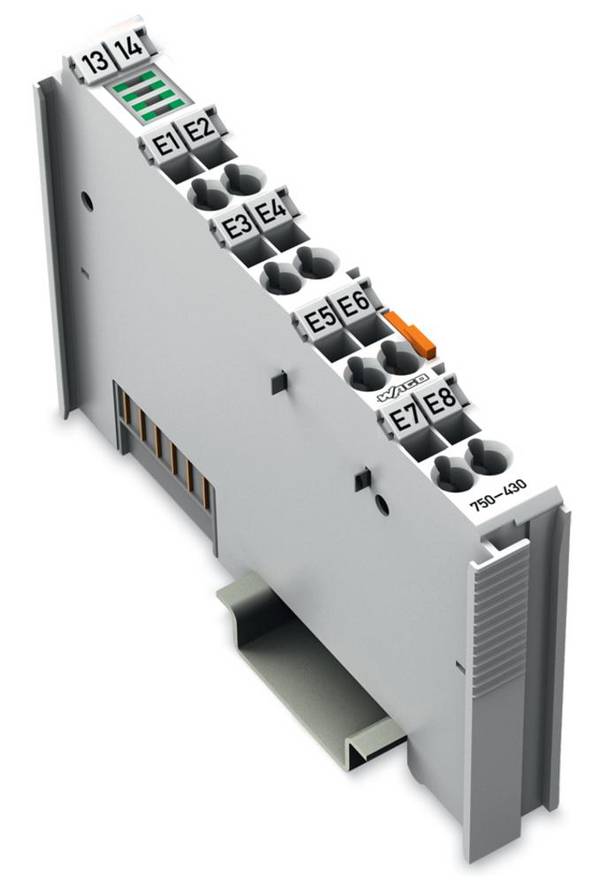

Digitale Module erfassen binäre Signale wie Schaltzustände oder Endlagenmeldungen und steuern Ausgänge für Magnetventile, Schütze oder Signalleuchten. Sie sind in verschiedenen Kanalzahlen erhältlich und arbeiten typischerweise mit 24 V Gleichspannung. Für sicherheitsgerichtete Anwendungen bietet Wago zusätzlich Module mit SIL-Zertifizierung.

Analoge Module

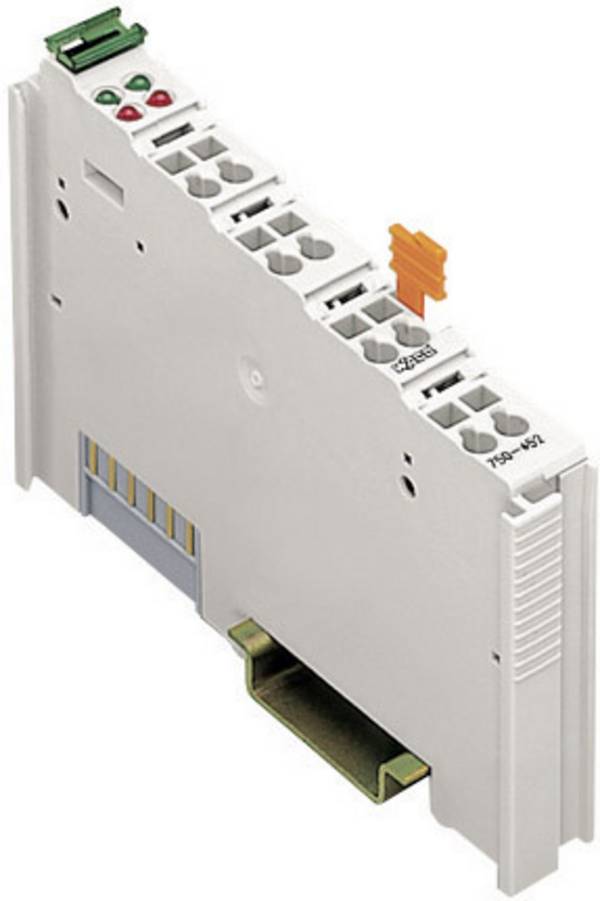

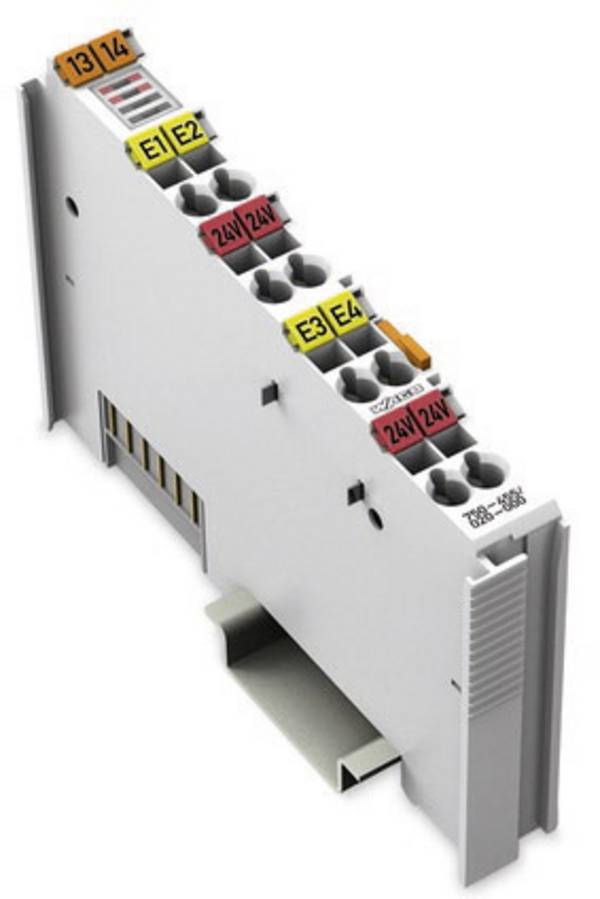

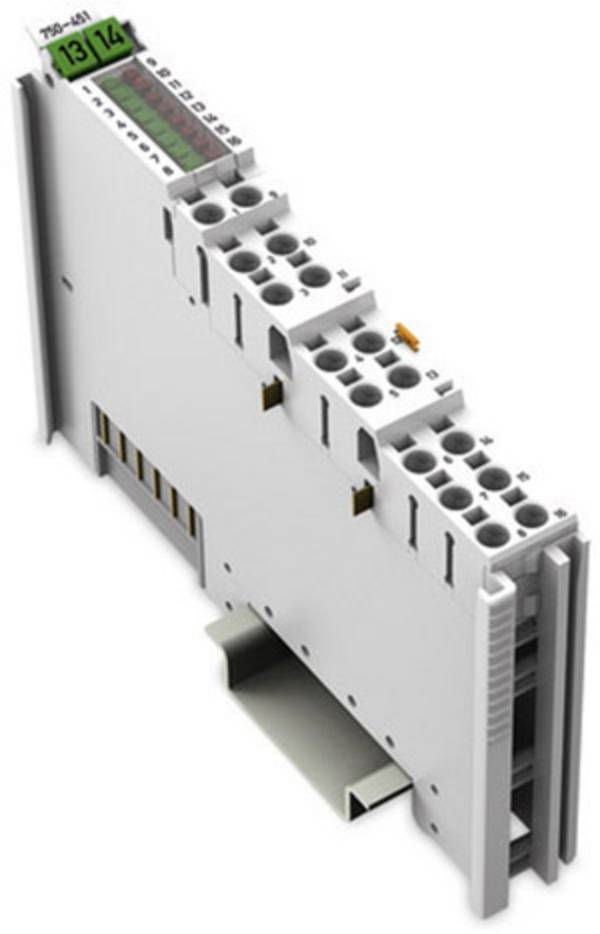

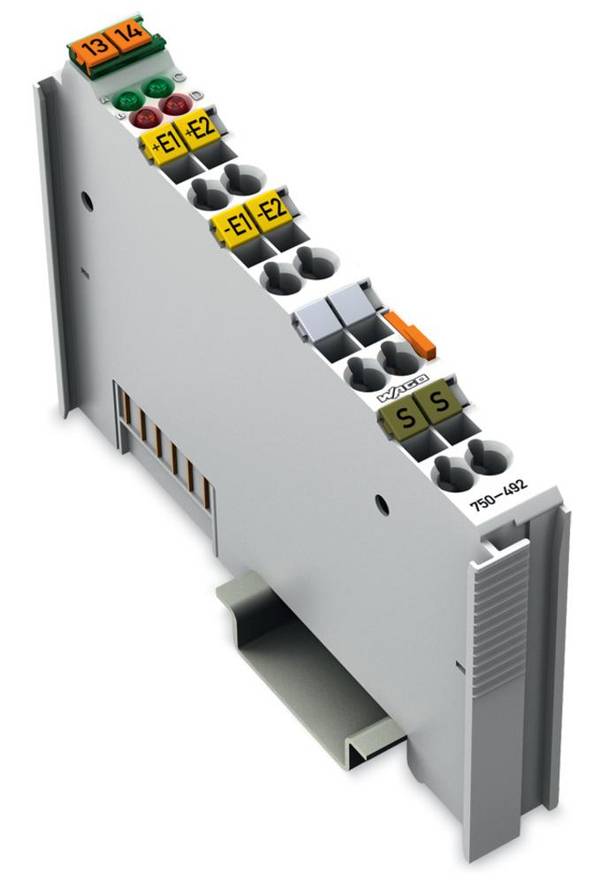

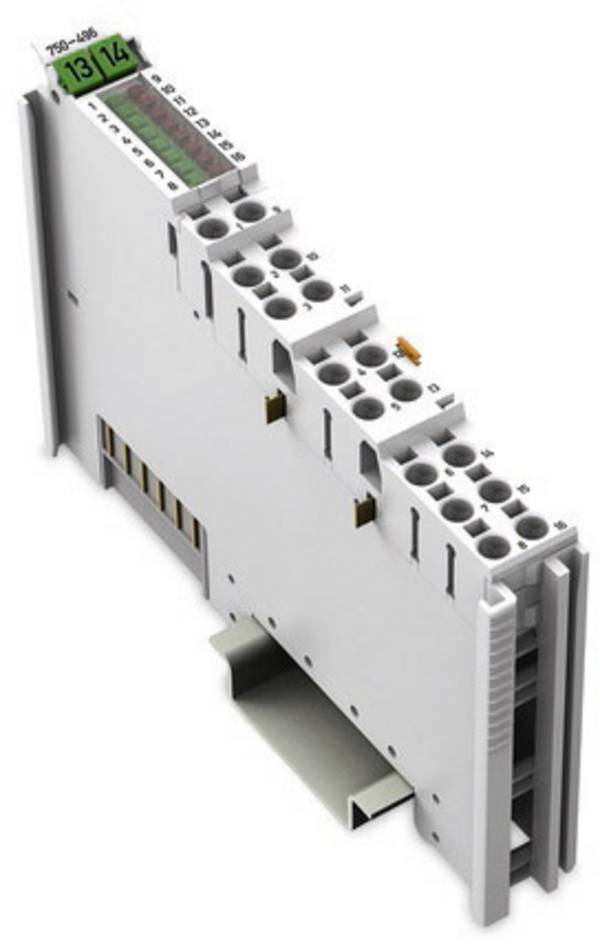

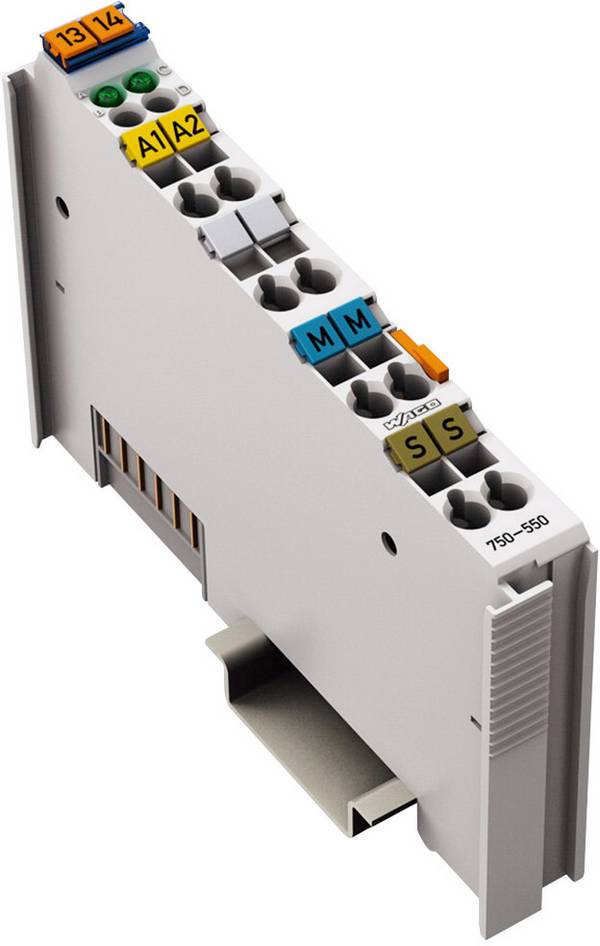

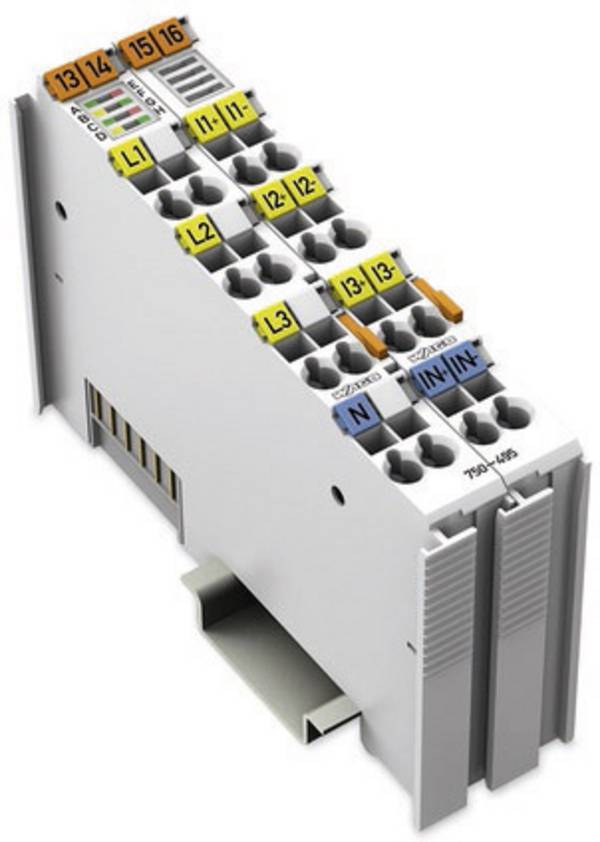

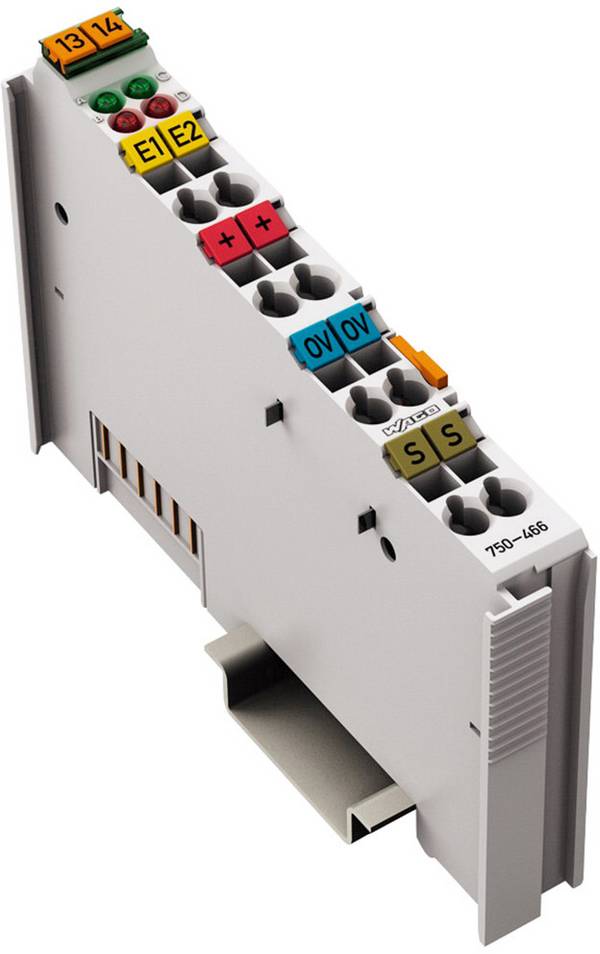

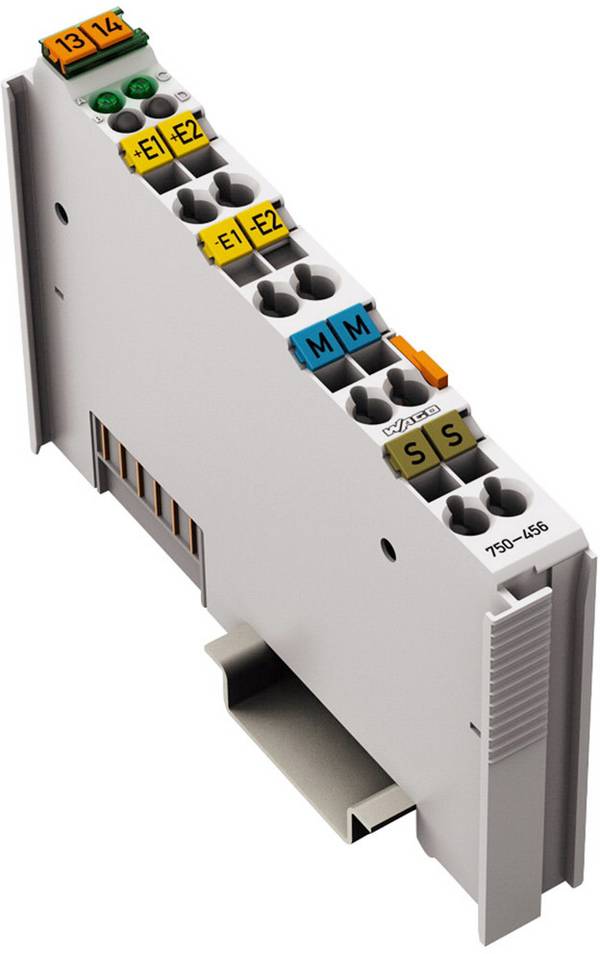

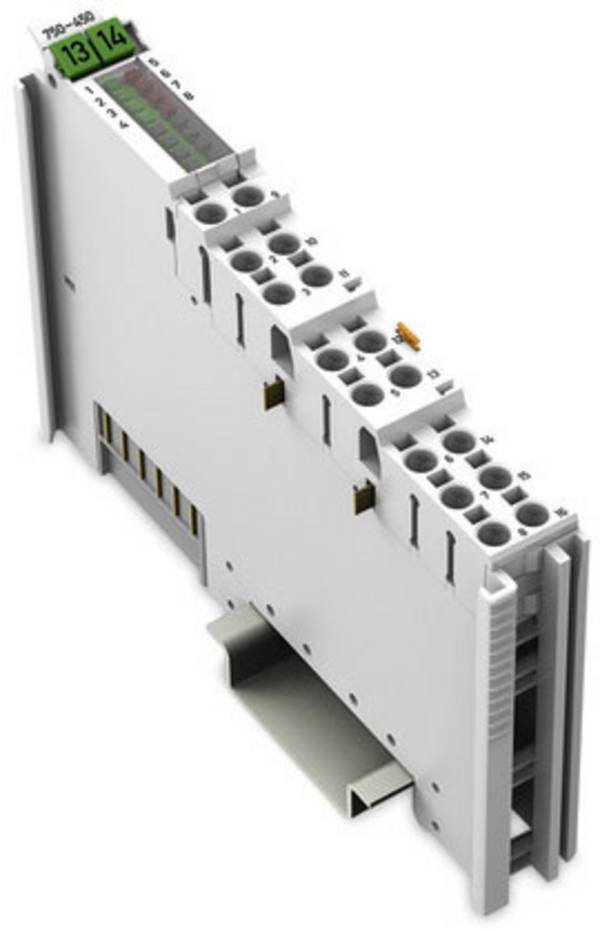

Ein Wago-SPS-Analogeingang erfasst kontinuierliche Messwerte wie Temperatur, Druck oder Füllstand. Analoge Ausgangsmodule geben Stellgrößen als Strom- oder Spannungssignal aus. Typische Signalbereiche sind 0–10 V oder 4–20 mA. Die Auflösung liegt bei hochwertigen Modulen bei 16 Bit, was eine präzise Prozessregelung ermöglicht.

Spezialmodule und Systemerweiterungen

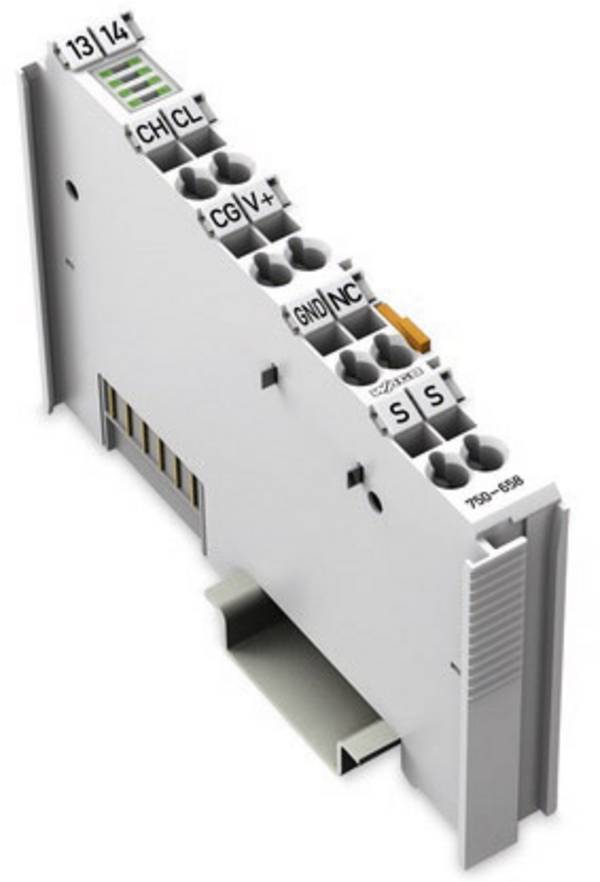

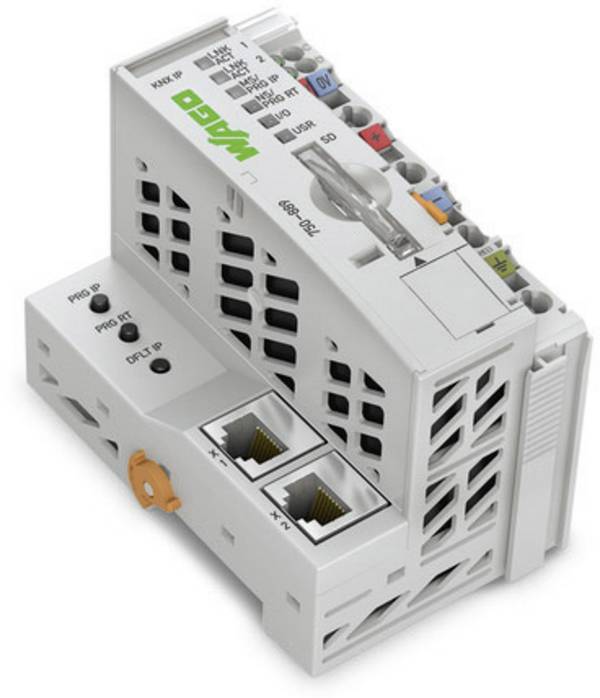

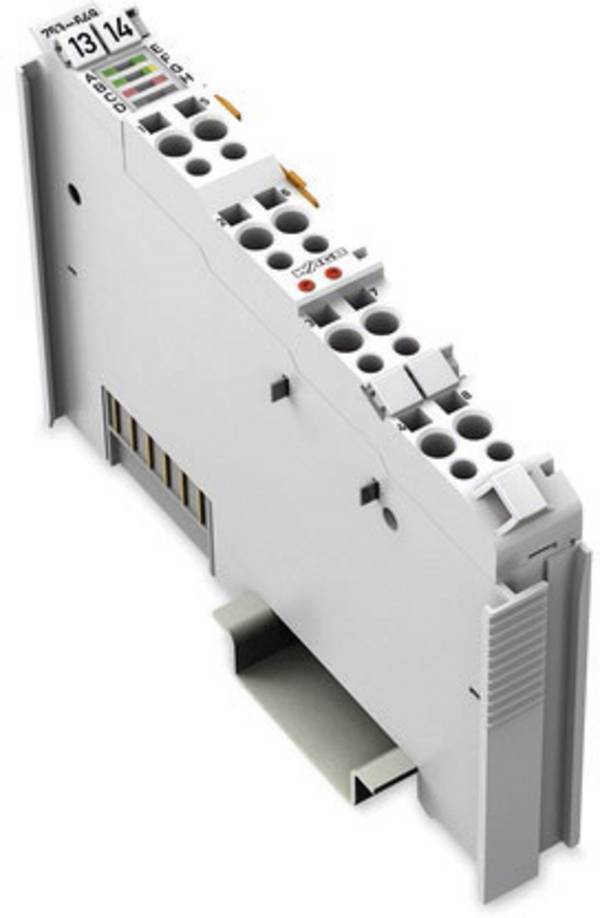

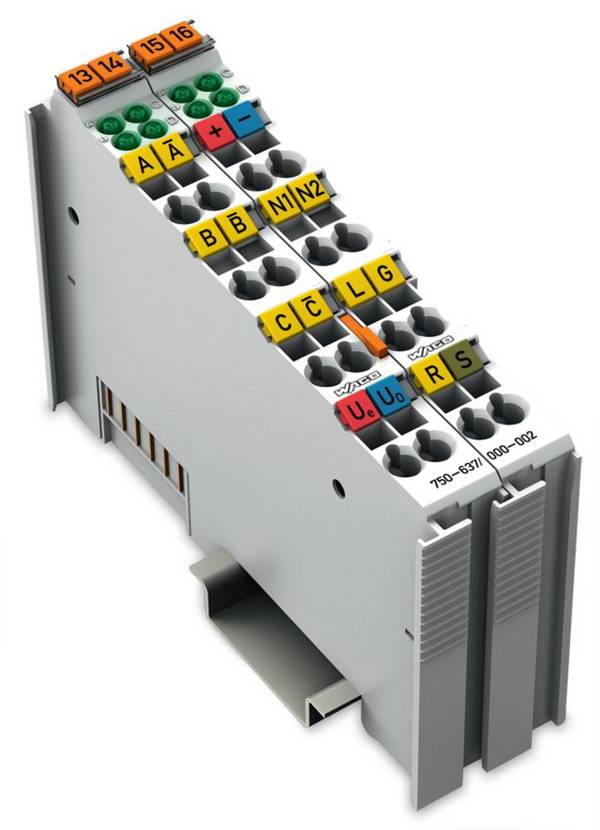

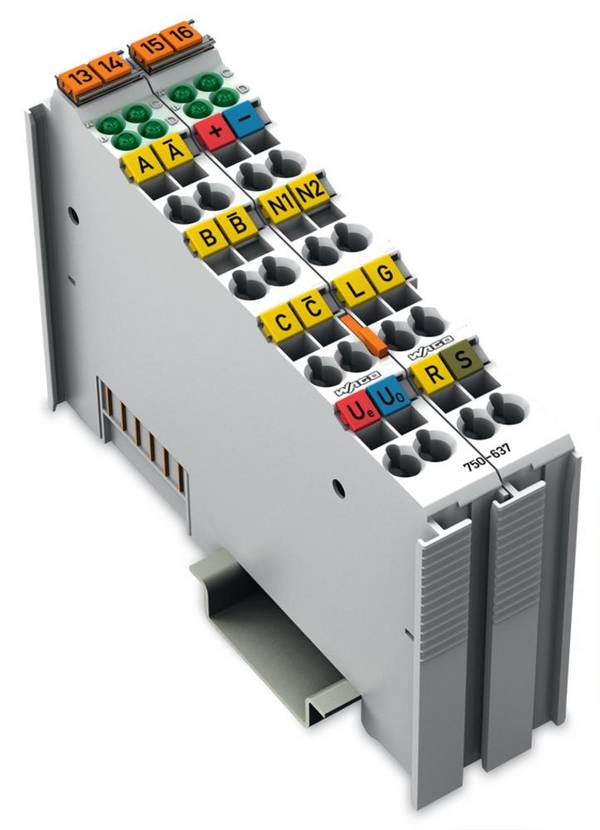

Neben Standard-I/O-Modulen umfasst das Sortiment Zählermodule, Serielle-Schnittstellenmodule und Energiemessmodule. Für die Gebäudeautomation stehen DALI- und KNX-Module bereit, die eine Wago-SPS-Haussteuerung realisieren. SSI- und Encoder-Module ergänzen das System für Positionieraufgaben im Maschinenbau. Alle Module werden im laufenden Betrieb automatisch vom System erkannt.

Achtung: Prüfen Sie vor der Bestellung die Kompatibilität der Module mit Ihrem SPS-Controller. Nicht alle Module sind mit jeder Controller-Generation einsetzbar. Die Kompatibilitätsliste finden Sie in den technischen Dokumentationen des jeweiligen Geräts.

Welche Schutzart und Umgebungsbedingungen sind bei einer Wago-SPS zu beachten?

Die Schutzart bestimmt, unter welchen Umgebungsbedingungen eine Wago-SPS zuverlässig arbeitet. Je nach Einsatzort gelten unterschiedliche Anforderungen an den Schutz vor Staub, Feuchtigkeit und mechanischen Einflüssen.

Bei der Installation einer Wago-SPS im industriellen Umfeld sollten Sie die folgenden Punkte beachten, um einen zuverlässigen Betrieb sicherzustellen.

1. Montieren Sie das Gerät in einem Schaltschrank mit ausreichender Belüftung und halten Sie die zulässige Betriebstemperatur von 0 bis 55 °C ein.
2. Achten Sie auf ausreichend Abstand zwischen den Modulen, damit die Wärme abgeführt werden kann und keine Überhitzung entsteht.
3. Verwenden Sie geschirmte Leitungen in Umgebungen mit starker elektromagnetischer Störstrahlung, um Signalverfälschungen zu vermeiden.
4. Setzen Sie in feuchten oder staubigen Umgebungen auf Gehäuse mit erhöhter Schutzart oder zusätzliche Schutzmaßnahmen im Bereich Automation & Pneumatik.

Praxistipp: Planen Sie im Schaltschrank mindestens 20 Prozent Reserveplatz für zukünftige Erweiterungsmodule ein. So bleiben Sie flexibel, wenn sich die Anforderungen an Ihre Automatisierung ändern.
