0.96\" 128x64 OLED Display Modul, zweifarbig (gelb/blau), SPI/I2C Interface, vertikale Stiftleiste
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Verkauf und Versand:
Beschreibung

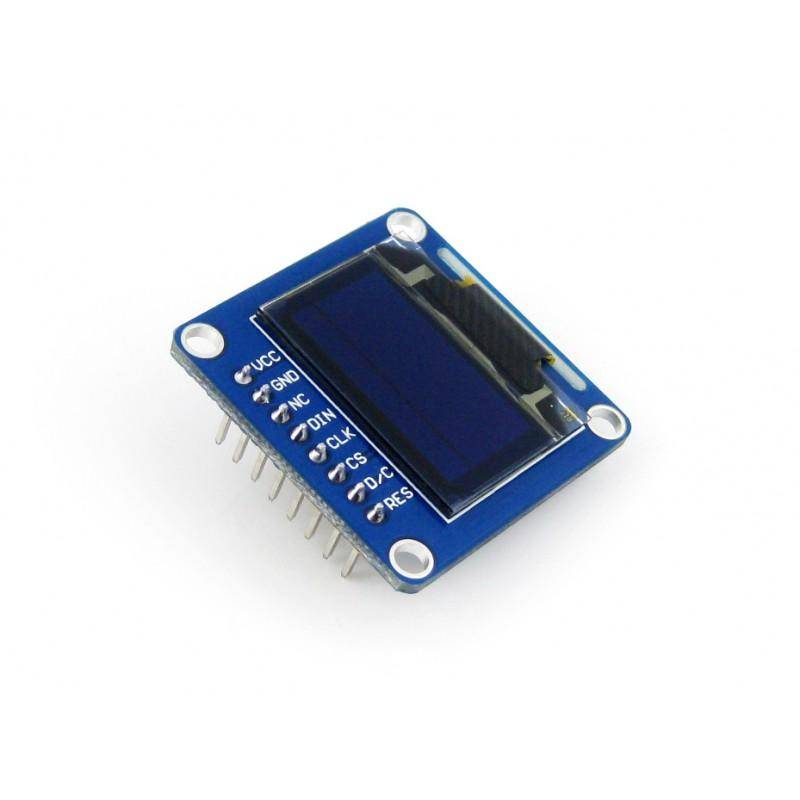

Waveshare 0.96inch OLED (B)
Das Waveshare 0.96inch OLED (B) ist ein Displaymodul mit dem Treiberchip 1306. Es unterstützt 3-wire SPI, 4-wire SPI und I2C als Schnittstellen. Die Auflösung beträgt 128x64 Pixel bei einer Displaygröße von 0.96 Zoll. Das Panel besitzt einen Farbbereich, der zu einem Viertel im gelben Bereich und zu drei Vierteln im blauen Bereich dargestellt wird. Der sichtbare Blickwinkel liegt bei über 160°. Der Betriebstemperaturbereich reicht von -20 bis 70 Grad Celsius, der Lagertemperaturbereich von -30 bis 80 Grad Celsius. Die Betriebsspannung beträgt 3.3V.

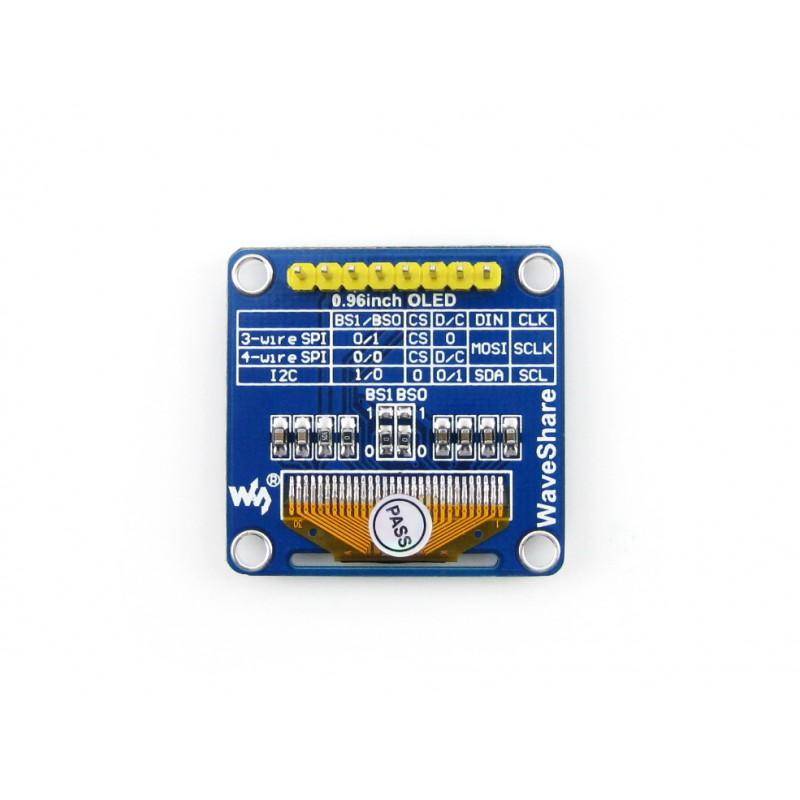

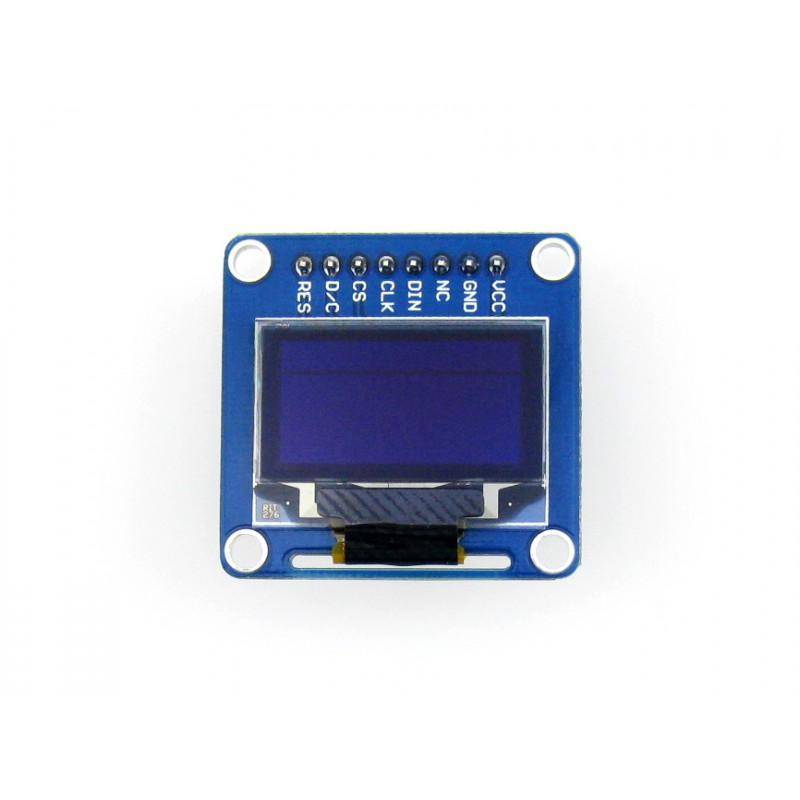

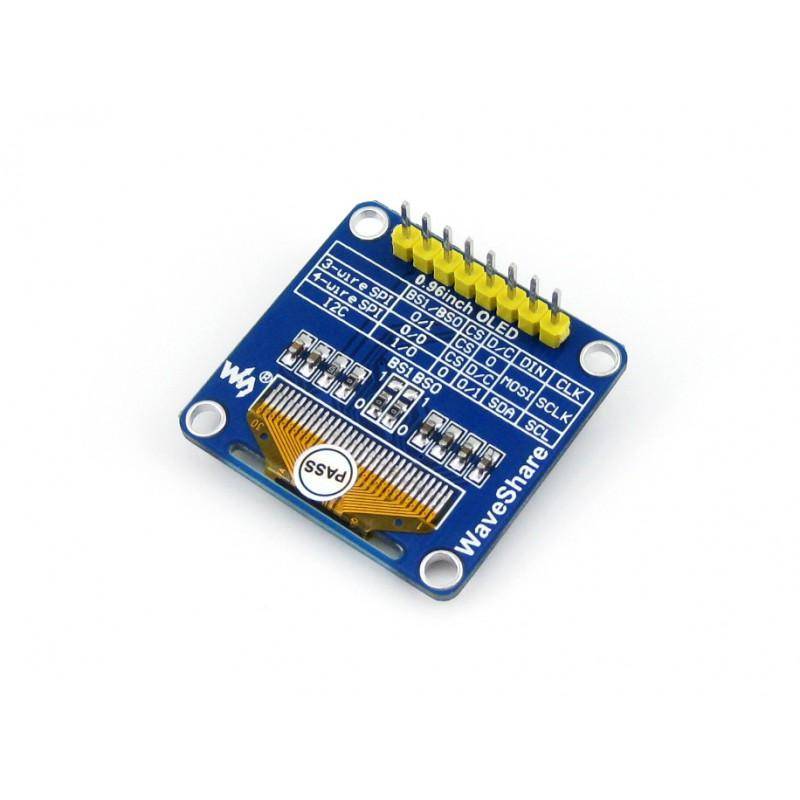

Das Modul kann mit Hardwareplattformen wie Raspberry Pi, Jetson Nano, Arduino und STM32 genutzt werden. Die Pins umfassen VCC, GND, NC, DIN, CLK, CS, D/C und RES. Der Chipselect-Eingang arbeitet aktiv niedrig, ebenso das Reset-Signal. Die Schnittstellenkonfiguration wird durch die BS0/BS1-Einstellungen festgelegt. Beim 3-wire SPI-Modus steht BS0/BS1 auf 1/0, DIN arbeitet als MOSI und SCK als SCLK. Beim 4-wire SPI-Modus steht BS0/BS1 auf 0/0. Beim I2C-Modus steht BS0/BS1 auf 0/1, DIN wird als SDA und SCK als SCL verwendet.
Die Angaben zu BS0/BS1 beschreiben die Betriebsarten, in denen das Display über SPI oder I2C angesprochen wird. MOSI, SCLK, SDA und SCL bezeichnen Daten- und Taktsignale. MOSI überträgt Daten vom Mikrocontroller zum Display, SCLK stellt das Taktsignal dar, SDA überträgt Daten im I2C-Protokoll und SCL ist das Taktsignal für I2C.

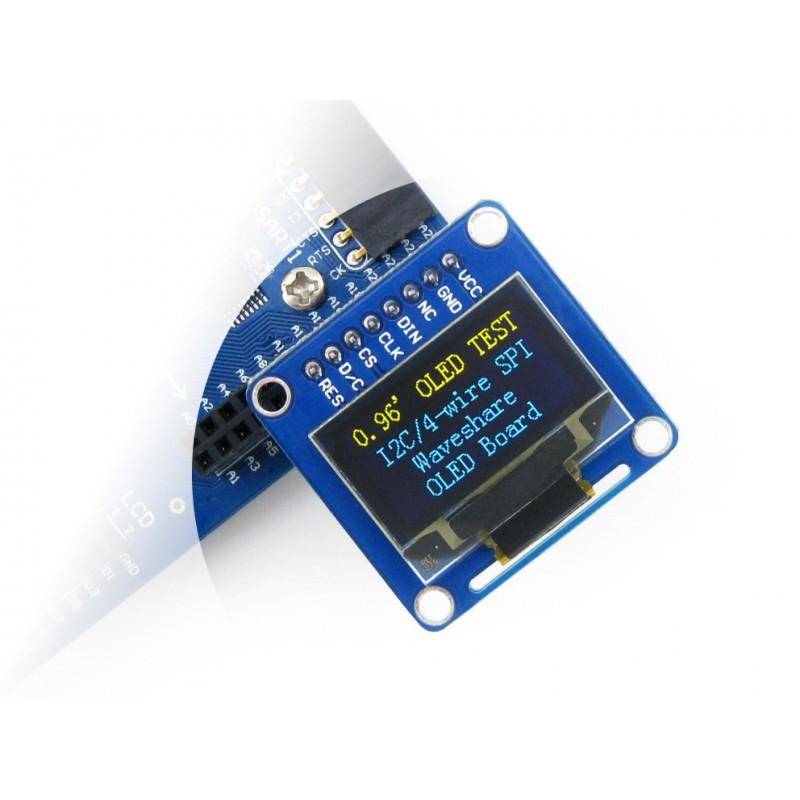

Das Display kann zur Darstellung von Symbolen, Texten oder grafischen Elementen in eingebetteten Anwendungen genutzt werden. Es dient zur Anzeige von Messwerten, Statusinformationen oder einfachen grafischen Inhalten. Durch die Auflösung und die farbliche Unterteilung lassen sich strukturierte Darstellungen erzeugen. Die angebotenen Kommunikationsschnittstellen ermöglichen den Anschluss an verschiedene Mikrocontroller-Plattformen. Der Treiberchip 1306 steuert die Ansteuerung der einzelnen Pixel des Panels.
Merkmale im Überblick
OLED-Displaymodul mit 1306-Treiberchip
Unterstützt 3-wire SPI, 4-wire SPI und I2C
128x64 Pixel Auflösung
0.96 Zoll Bildschirmgröße
Farbdarstellung in einem gelben und einem blauen Abschnitt
Blickwinkel über 160°
Betriebsspannung 3.3V
Kompatibilität
Raspberry Pi
Jetson Nano
Arduino
STM32
Technische Daten
Treiberchip: 1306
Schnittstellen: 3-wire SPI, 4-wire SPI, I2C
Auflösung: 128x64
Displaygröße: 0.96 Zoll
Farbdarstellung: 1/4 Gelb, 3/4 Blau
Blickwinkel: >160°
Betriebstemperatur: -20 bis 70 Grad Celsius
Lagertemperatur: -30 bis 80 Grad Celsius
Betriebsspannung: 3.3V
Pinbelegung: VCC, GND, NC, DIN, CLK, CS, D/C, RES
BS0/BS1-Konfiguration: 3-wire SPI (1/0), 4-wire SPI (0/0), I2C (0/1)
Signalzuordnung: MOSI, SCLK, SDA, SCL je nach Modus
Lieferumfang
1x Waveshare 0.96inch OLED (B) Modul
Links
Waveshare 0.96inch OLED (B) Dokumentation
