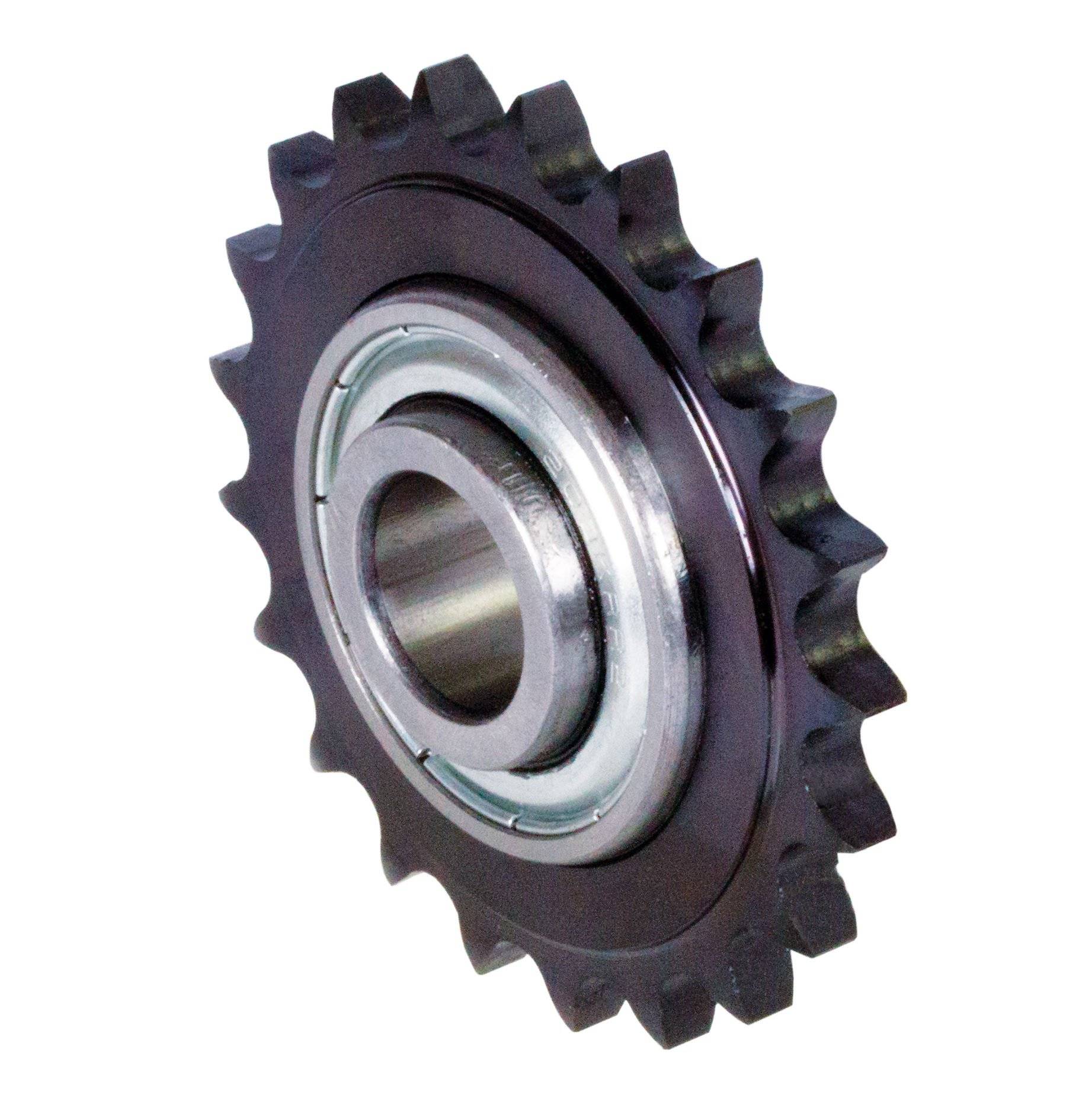

14000100 Kettenspannrad KSP 06 B-1 21 Zähne
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Inhalt
1 St.
Abm.
(Ø x L) 68.0 mm x 68 mm
Herst.-Teilenr.
14000100
Länge
68 mm
Durchmesser
68.0 mm
Datenblatt (PDF)
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
13,94 €
5
2% = 0,29 €
13,65 €
10
6% = 0,86 €
13,08 €
25
11% = 1,47 €
12,47 €
50
15% = 2,10 €
11,84 €
100
23% = 3,27 €
10,67 €
250
32% = 4,47 €
9,47 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (13,94 € / Stück)
13,94 €
zzgl. MwSt.
15,00 €
Highlights & Details

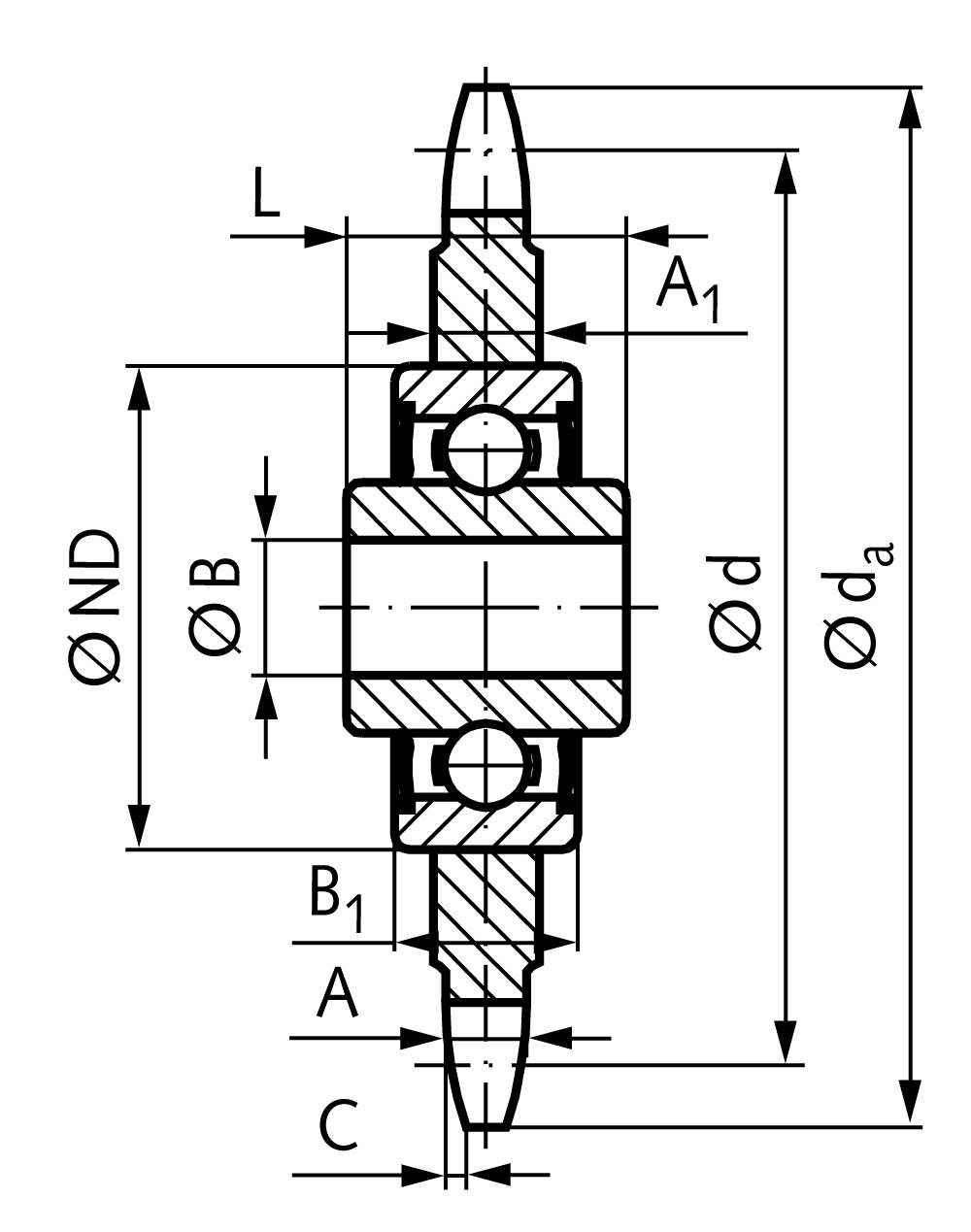

- Artikelnummer (SKU)14000100MaterialStahl (C45) / WälzlagerstahlOberflächeBrüniertAnzahl Stränge1DIN ISO Nr.06 B-1Teilung (mm/Zoll)3/8 x 7/32"Zähnezahl21Außendurchmesser [da]68,0 [mm]Teilkreisdurchmesser [d]63,91 [mm]Zahnbreite [A]5,3 [mm]Gesamtbreite Kettenrad [A1]7,0 [mm]Breite Zahnflanke [C]1,0 [mm]Bohrung [B]16 +0,26 / +0,13 [mm]Außendurchmesser Spannlager [ND]40 [mm]Breite des Spannlagers [B1]12 [mm]Gesamtbreite [L]18,3 [mm]Tragzahl dyn.7,5 [kN]Tragzahl stat.4,5 [kN]Gewicht145 [g]
Technische Daten
- Artikelnummer (SKU)14000100MaterialStahl (C45) / WälzlagerstahlOberflächeBrüniertAnzahl Stränge1DIN ISO Nr.06 B-1Teilung (mm/Zoll)3/8 x 7/32"Zähnezahl21Außendurchmesser [da]68,0 [mm]Teilkreisdurchmesser [d]63,91 [mm]Zahnbreite [A]5,3 [mm]Gesamtbreite Kettenrad [A1]7,0 [mm]Breite Zahnflanke [C]1,0 [mm]Bohrung [B]16 +0,26 / +0,13 [mm]Außendurchmesser Spannlager [ND]40 [mm]Breite des Spannlagers [B1]12 [mm]Gesamtbreite [L]18,3 [mm]Tragzahl dyn.7,5 [kN]Tragzahl stat.4,5 [kN]Gewicht145 [g]
- Inhalt
1 St.
- Abm.
(Ø x L) 68.0 mm x 68 mm
- Herst.-Teilenr.
14000100
- Länge
68 mm
- Durchmesser
68.0 mm
- RoHS-konform
Ja
- Typ
14000100
- Breite
18.3 mm
- Naben-Ø
16 mm
- Anzahl Zähne
21
- Material
Stahl
- Kettenradbreite
7.0 mm
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 929553106 14000100 Kettenspannrad KSP 06 B-1 21 Zähne
Beschreibung
14000100 Werkstoff: Stahl C45, brüniert. Lager aus Wälzlagerstahl.
Die Kettenspannräder sind einbaufertige Elemente, komplett mit Kugellager. Sie können kostensparend an Umlenk- oder Spannpunkten eingesetzt werden. Einwandfreie Verarbeitung und feste Montage des Kugellagers mit doppelter Dichtungsvorderkappe gewähren eine größere Widerstandsfähigkeit gegen Bruch und Verschleiß. Durch den verlängerten Innenring ist eine leichte Montage an Maschinen möglich. Auch für Land- und Textilmaschinen geeignet. Keine Wartung der Kugellager, da bereits mit Fettreserve versehen. Temperaturbereich -20 ° bis 120 ° C."
Die Kettenspannräder sind einbaufertige Elemente, komplett mit Kugellager. Sie können kostensparend an Umlenk- oder Spannpunkten eingesetzt werden. Einwandfreie Verarbeitung und feste Montage des Kugellagers mit doppelter Dichtungsvorderkappe gewähren eine größere Widerstandsfähigkeit gegen Bruch und Verschleiß. Durch den verlängerten Innenring ist eine leichte Montage an Maschinen möglich. Auch für Land- und Textilmaschinen geeignet. Keine Wartung der Kugellager, da bereits mit Fettreserve versehen. Temperaturbereich -20 ° bis 120 ° C."
