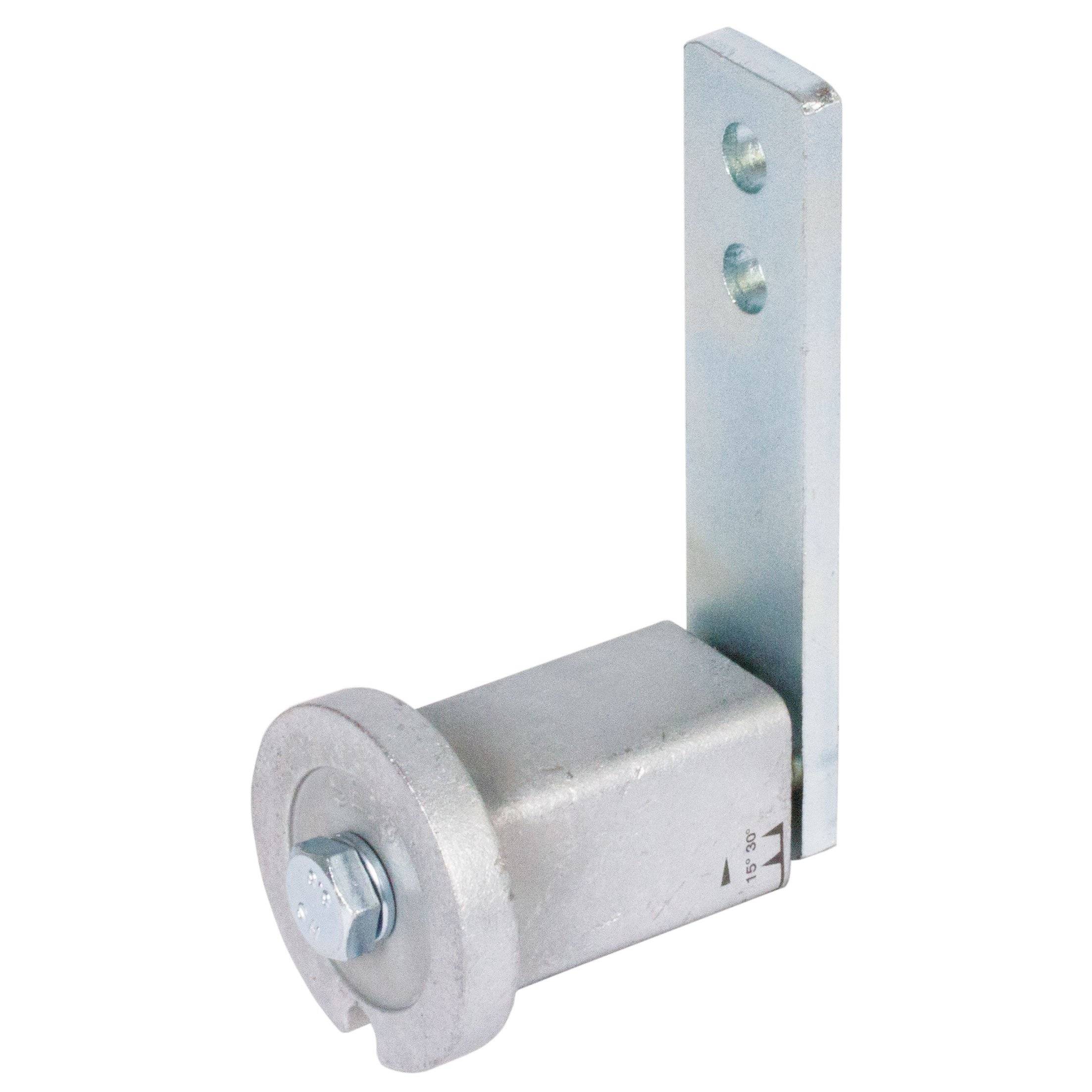

14080003 Spannelement 96 N verzinkt kaufen

1/2

Produkt-Art

Spannelement-Satz

Bohrungs-Durchmesser

8.5 mm

UKCA

Datenblatt (PDF)

Lieferung Di., 29. Sept.

63 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (30,20 € / Stück)

30,20 €

zzgl. MwSt.

14 Tage Rückgaberecht inklusive

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

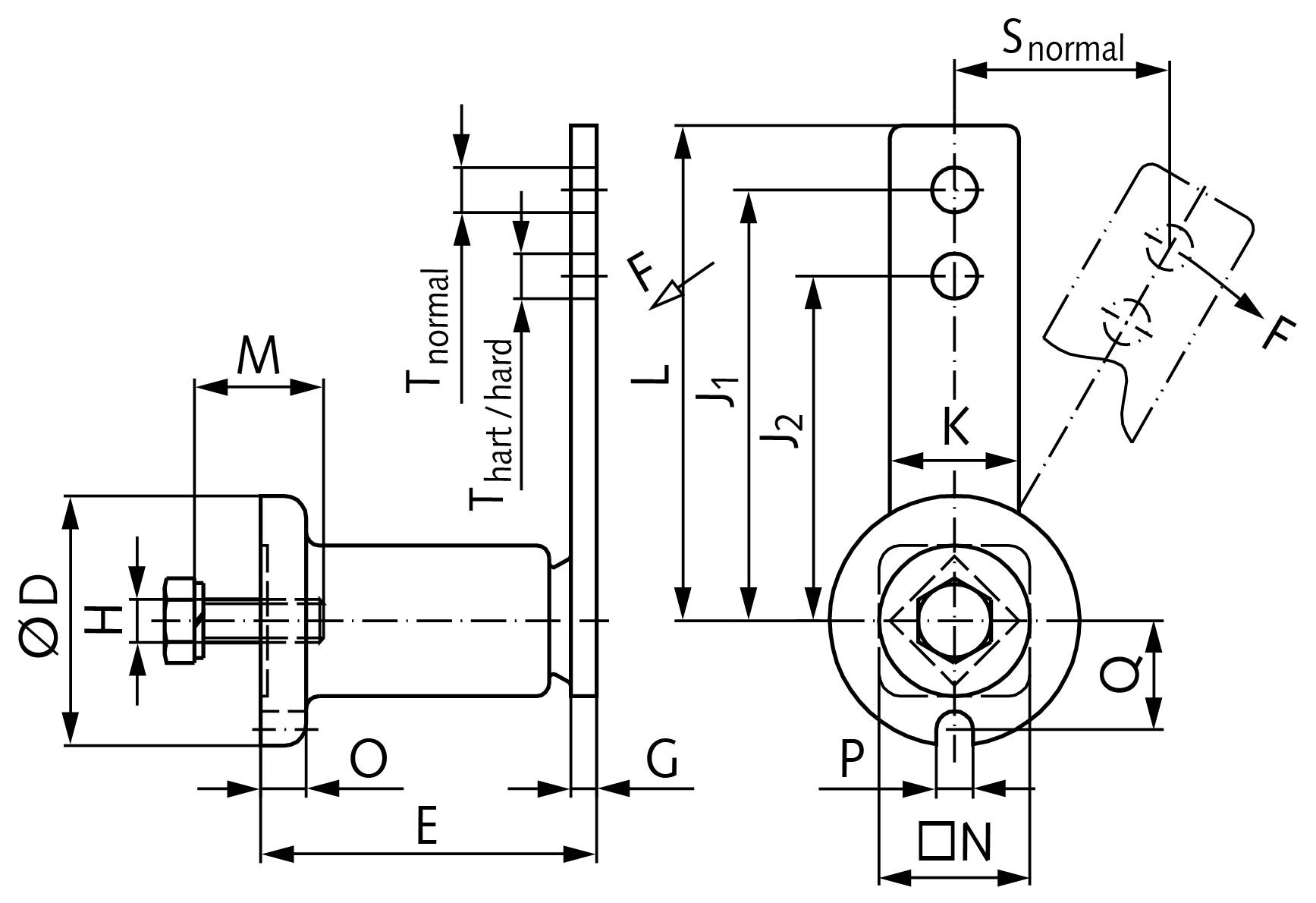

Artikelnummer (SKU)14080003MaterialStahl / GraugussOberflächeVerzinktAnzahl SträngeUniversellGröße0Max. Spannkraft bei T normal [Fmax.]96 [N]Max. Spannkraft bei T hart [F max.]128 [N]Max. Spannbereich bei T normal [Smax.]40 [mm]Max. Spannbereich bei T hart [Smax.]30 [mm]Flanschdurchmesser Montageseite [D]35 [mm]Gesamtbreite des Spannelements [E]51 +1,0 -0,5 [mm]Wandung des Spannhebels [G]5 [mm]Gewindegröße Montageseite [H]M 6 [mm]Achsabstand zu T normal [J1]80 [mm]Achsabstand zu T hard [J2]60 [mm]Breite des Spannhebels [K]20 [mm]Länge des Spannhebels [L]90 [mm]Gewindelänge Montageseite [M]20 [mm]Schlüsselweite Vierkant [N]22 [mm]Flanschbreite Montageseite [O]6 [mm]Befestigungsnut [P]8 [mm]Achsabstand zur Befestigungsnut [Q]16,5 [mm]Lochdurchmesser [T]8,5 [mm]Anziehmoment [MA]10 [Nm]Gewicht0,2 [kg]

Technische Daten

Artikelnummer (SKU)14080003MaterialStahl / GraugussOberflächeVerzinktAnzahl SträngeUniversellGröße0Max. Spannkraft bei T normal [Fmax.]96 [N]Max. Spannkraft bei T hart [F max.]128 [N]Max. Spannbereich bei T normal [Smax.]40 [mm]Max. Spannbereich bei T hart [Smax.]30 [mm]Flanschdurchmesser Montageseite [D]35 [mm]Gesamtbreite des Spannelements [E]51 +1,0 -0,5 [mm]Wandung des Spannhebels [G]5 [mm]Gewindegröße Montageseite [H]M 6 [mm]Achsabstand zu T normal [J1]80 [mm]Achsabstand zu T hard [J2]60 [mm]Breite des Spannhebels [K]20 [mm]Länge des Spannhebels [L]90 [mm]Gewindelänge Montageseite [M]20 [mm]Schlüsselweite Vierkant [N]22 [mm]Flanschbreite Montageseite [O]6 [mm]Befestigungsnut [P]8 [mm]Achsabstand zur Befestigungsnut [Q]16,5 [mm]Lochdurchmesser [T]8,5 [mm]Anziehmoment [MA]10 [Nm]Gewicht0,2 [kg]

Produkt-Art: Spannelement-Satz

Bohrungs-Durchmesser: 8.5 mm

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 929528214 14080003 Spannelement 96 N verzinkt

Beschreibung

14080003
Werkstoff: Gehäuse aus Sinterstahl bzw. GG20. Hebelarm aus St52.Diese Spannelemente entsprechen vom Aufbau der Standardausführung, sind jedoch galvanisch verzinkt und es sind mineralölbeständige, synthetische Federkörper gefügt. Diese Bauteile eignen sich für den Betrieb "im Freien", z. B. Baumaschinen oder im Ölbad in Getriebekästen. Gekennzeichnet sind die Spannelemente durch einen gelben Punkt auf dem Hebelarm.Für beide Spannrichtungen geeignet.Temperaturbereich: -30º bis +90°C

Ausführung

Artikelnummer (SKU)14080003MaterialStahl / GraugussOberflächeVerzinktAnzahl SträngeUniversellGröße0Max. Spannkraft bei T normal [Fmax.]96 [N]Max. Spannkraft bei T hart [F max.]128 [N]Max. Spannbereich bei T normal [Smax.]40 [mm]Max. Spannbereich bei T hart [Smax.]30 [mm]Flanschdurchmesser Montageseite [D]35 [mm]Gesamtbreite des Spannelements [E]51 +1,0 -0,5 [mm]Wandung des Spannhebels [G]5 [mm]Gewindegröße Montageseite [H]M 6 [mm]Achsabstand zu T normal [J1]80 [mm]Achsabstand zu T hard [J2]60 [mm]Breite des Spannhebels [K]20 [mm]Länge des Spannhebels [L]90 [mm]Gewindelänge Montageseite [M]20 [mm]Schlüsselweite Vierkant [N]22 [mm]Flanschbreite Montageseite [O]6 [mm]Befestigungsnut [P]8 [mm]Achsabstand zur Befestigungsnut [Q]16,5 [mm]Lochdurchmesser [T]8,5 [mm]Anziehmoment [MA]10 [Nm]Gewicht0,2 [kg]

Lieferumfang

Artikelnummer (SKU)14080003MaterialStahl / GraugussOberflächeVerzinktAnzahl SträngeUniversellGröße0Max. Spannkraft bei T normal [Fmax.]96 [N]Max. Spannkraft bei T hart [F max.]128 [N]Max. Spannbereich bei T normal [Smax.]40 [mm]Max. Spannbereich bei T hart [Smax.]30 [mm]Flanschdurchmesser Montageseite [D]35 [mm]Gesamtbreite des Spannelements [E]51 +1,0 -0,5 [mm]Wandung des Spannhebels [G]5 [mm]Gewindegröße Montageseite [H]M 6 [mm]Achsabstand zu T normal [J1]80 [mm]Achsabstand zu T hard [J2]60 [mm]Breite des Spannhebels [K]20 [mm]Länge des Spannhebels [L]90 [mm]Gewindelänge Montageseite [M]20 [mm]Schlüsselweite Vierkant [N]22 [mm]Flanschbreite Montageseite [O]6 [mm]Befestigungsnut [P]8 [mm]Achsabstand zur Befestigungsnut [Q]16,5 [mm]Lochdurchmesser [T]8,5 [mm]Anziehmoment [MA]10 [Nm]Gewicht0,2 [kg]

Hinweise

Artikelnummer (SKU)14080003MaterialStahl / GraugussOberflächeVerzinktAnzahl SträngeUniversellGröße0Max. Spannkraft bei T normal [Fmax.]96 [N]Max. Spannkraft bei T hart [F max.]128 [N]Max. Spannbereich bei T normal [Smax.]40 [mm]Max. Spannbereich bei T hart [Smax.]30 [mm]Flanschdurchmesser Montageseite [D]35 [mm]Gesamtbreite des Spannelements [E]51 +1,0 -0,5 [mm]Wandung des Spannhebels [G]5 [mm]Gewindegröße Montageseite [H]M 6 [mm]Achsabstand zu T normal [J1]80 [mm]Achsabstand zu T hard [J2]60 [mm]Breite des Spannhebels [K]20 [mm]Länge des Spannhebels [L]90 [mm]Gewindelänge Montageseite [M]20 [mm]Schlüsselweite Vierkant [N]22 [mm]Flanschbreite Montageseite [O]6 [mm]Befestigungsnut [P]8 [mm]Achsabstand zur Befestigungsnut [Q]16,5 [mm]Lochdurchmesser [T]8,5 [mm]Anziehmoment [MA]10 [Nm]Gewicht0,2 [kg]

Systemvoraussetzungen

Artikelnummer (SKU)14080003MaterialStahl / GraugussOberflächeVerzinktAnzahl SträngeUniversellGröße0Max. Spannkraft bei T normal [Fmax.]96 [N]Max. Spannkraft bei T hart [F max.]128 [N]Max. Spannbereich bei T normal [Smax.]40 [mm]Max. Spannbereich bei T hart [Smax.]30 [mm]Flanschdurchmesser Montageseite [D]35 [mm]Gesamtbreite des Spannelements [E]51 +1,0 -0,5 [mm]Wandung des Spannhebels [G]5 [mm]Gewindegröße Montageseite [H]M 6 [mm]Achsabstand zu T normal [J1]80 [mm]Achsabstand zu T hard [J2]60 [mm]Breite des Spannhebels [K]20 [mm]Länge des Spannhebels [L]90 [mm]Gewindelänge Montageseite [M]20 [mm]Schlüsselweite Vierkant [N]22 [mm]Flanschbreite Montageseite [O]6 [mm]Befestigungsnut [P]8 [mm]Achsabstand zur Befestigungsnut [Q]16,5 [mm]Lochdurchmesser [T]8,5 [mm]Anziehmoment [MA]10 [Nm]Gewicht0,2 [kg]

Beschreibung

Ausführung

Artikelnummer (SKU)14080003MaterialStahl / GraugussOberflächeVerzinktAnzahl SträngeUniversellGröße0Max. Spannkraft bei T normal [Fmax.]96 [N]Max. Spannkraft bei T hart [F max.]128 [N]Max. Spannbereich bei T normal [Smax.]40 [mm]Max. Spannbereich bei T hart [Smax.]30 [mm]Flanschdurchmesser Montageseite [D]35 [mm]Gesamtbreite des Spannelements [E]51 +1,0 -0,5 [mm]Wandung des Spannhebels [G]5 [mm]Gewindegröße Montageseite [H]M 6 [mm]Achsabstand zu T normal [J1]80 [mm]Achsabstand zu T hard [J2]60 [mm]Breite des Spannhebels [K]20 [mm]Länge des Spannhebels [L]90 [mm]Gewindelänge Montageseite [M]20 [mm]Schlüsselweite Vierkant [N]22 [mm]Flanschbreite Montageseite [O]6 [mm]Befestigungsnut [P]8 [mm]Achsabstand zur Befestigungsnut [Q]16,5 [mm]Lochdurchmesser [T]8,5 [mm]Anziehmoment [MA]10 [Nm]Gewicht0,2 [kg]

Lieferumfang

Artikelnummer (SKU)14080003MaterialStahl / GraugussOberflächeVerzinktAnzahl SträngeUniversellGröße0Max. Spannkraft bei T normal [Fmax.]96 [N]Max. Spannkraft bei T hart [F max.]128 [N]Max. Spannbereich bei T normal [Smax.]40 [mm]Max. Spannbereich bei T hart [Smax.]30 [mm]Flanschdurchmesser Montageseite [D]35 [mm]Gesamtbreite des Spannelements [E]51 +1,0 -0,5 [mm]Wandung des Spannhebels [G]5 [mm]Gewindegröße Montageseite [H]M 6 [mm]Achsabstand zu T normal [J1]80 [mm]Achsabstand zu T hard [J2]60 [mm]Breite des Spannhebels [K]20 [mm]Länge des Spannhebels [L]90 [mm]Gewindelänge Montageseite [M]20 [mm]Schlüsselweite Vierkant [N]22 [mm]Flanschbreite Montageseite [O]6 [mm]Befestigungsnut [P]8 [mm]Achsabstand zur Befestigungsnut [Q]16,5 [mm]Lochdurchmesser [T]8,5 [mm]Anziehmoment [MA]10 [Nm]Gewicht0,2 [kg]

Hinweise

Systemvoraussetzungen

Artikelnummer (SKU)14080003MaterialStahl / GraugussOberflächeVerzinktAnzahl SträngeUniversellGröße0Max. Spannkraft bei T normal [Fmax.]96 [N]Max. Spannkraft bei T hart [F max.]128 [N]Max. Spannbereich bei T normal [Smax.]40 [mm]Max. Spannbereich bei T hart [Smax.]30 [mm]Flanschdurchmesser Montageseite [D]35 [mm]Gesamtbreite des Spannelements [E]51 +1,0 -0,5 [mm]Wandung des Spannhebels [G]5 [mm]Gewindegröße Montageseite [H]M 6 [mm]Achsabstand zu T normal [J1]80 [mm]Achsabstand zu T hard [J2]60 [mm]Breite des Spannhebels [K]20 [mm]Länge des Spannhebels [L]90 [mm]Gewindelänge Montageseite [M]20 [mm]Schlüsselweite Vierkant [N]22 [mm]Flanschbreite Montageseite [O]6 [mm]Befestigungsnut [P]8 [mm]Achsabstand zur Befestigungsnut [Q]16,5 [mm]Lochdurchmesser [T]8,5 [mm]Anziehmoment [MA]10 [Nm]Gewicht0,2 [kg]
