2.13\" 212×104 ePaper Display HAT für Raspberry Pi, dreifarbig (rot, schwarz, weiß)

Waveshare 2.13\" 212×104 ePaper Display HAT für Raspberry Pi, dreifarbig (rot, schwarz, weiß)

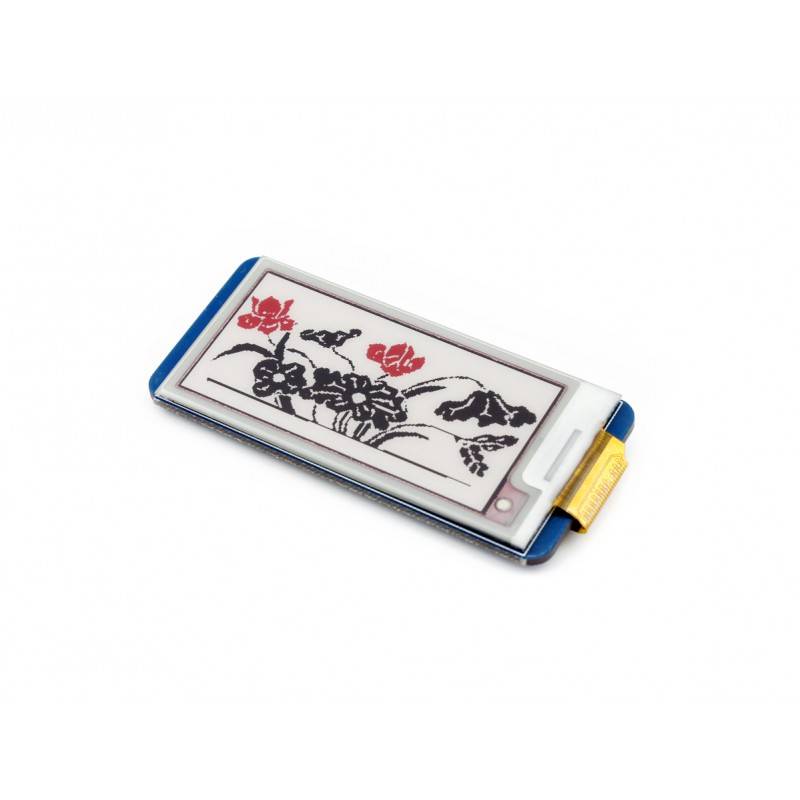

Dieses 2,13 Zoll große E-Ink-Display HAT wurde speziell für den Einsatz mit Raspberry Pi entwickelt und bietet eine Auflösung von 212×104 Pixeln. Das Display verfügt über einen integrierten Controller und nutzt die SPI-Schnittstelle zur Kommunikation. Es unterstützt die dreifarbige Darstellung in Rot, Schwarz und Weiß.

Das Display ist passiv, besitzt keine Hintergrundbeleuchtung und zeigt den letzten Bildinhalt auch ohne Stromversorgung dauerhaft an. Der Stromverbrauch ist äußerst gering, da Energie lediglich zum Aktualisieren des Displays benötigt wird.

Es ist kompatibel mit verschiedenen Raspberry Pi Modellen wie 2B, 3B, Zero und Zero W. Zusätzlich sind Lötpads für die SPI-Schnittstelle vorhanden, um das Display auch mit anderen Controllern wie Arduino oder STM32 zu verbinden. Die Lieferung beinhaltet auch Entwicklungsressourcen mit Beispielen für Raspberry Pi, Arduino und STM32.

Das E-Ink-Display eignet sich für verschiedene Anwendungen wie elektronische Preisschilder, industrielle Anzeigeinstrumente oder energiesparende Informationsdisplays. Es ist besonders für Einsatzszenarien geeignet, bei denen eine dauerhafte Anzeige bei minimalem Energieverbrauch erforderlich ist.

Dank der dreifarbigen Darstellung lassen sich visuelle Informationen wie Warnhinweise, Statusanzeigen oder Preisänderungen besonders deutlich abbilden. Die hohe Blickwinkelstabilität von über 170° sorgt dafür, dass der Inhalt aus fast jeder Perspektive gut lesbar bleibt.

Das Produkt stellt eine stromsparende Anzeigeeinheit dar, die Inhalte auch im stromlosen Zustand sichtbar hält. Die Steuerung erfolgt über ein SPI-Interface, wobei für den Betrieb typische Signale wie MOSI, SCK, Chip-Select (CS), Data/Command (DC), Reset (RST) und Busy verwendet werden. Die Anzeige aktualisiert sich vollständig innerhalb von 15 Sekunden.

Merkmale im Überblick

2,13 Zoll E-Ink Display mit 212×104 Pixeln Auflösung
Dreifarbige Anzeige (Rot, Schwarz, Weiß)
Extrem niedriger Stromverbrauch, Anzeige bleibt ohne Strom erhalten
Integrierter Controller, Ansteuerung über SPI
Kompatibel mit Raspberry Pi 2B/3B/Zero/Zero W
Lötpads für Anschluss an andere Controller wie Arduino oder STM32
Beispielcode und Ressourcen für Raspberry Pi, Arduino und STM32

Kompatibilität

Raspberry Pi 2B
Raspberry Pi 3B
Raspberry Pi Zero
Raspberry Pi Zero W
Arduino (über SPI)
STM32 (über SPI)

Technische Daten

Betriebsspannung: 3,3 V
Schnittstelle: 4-Draht SPI

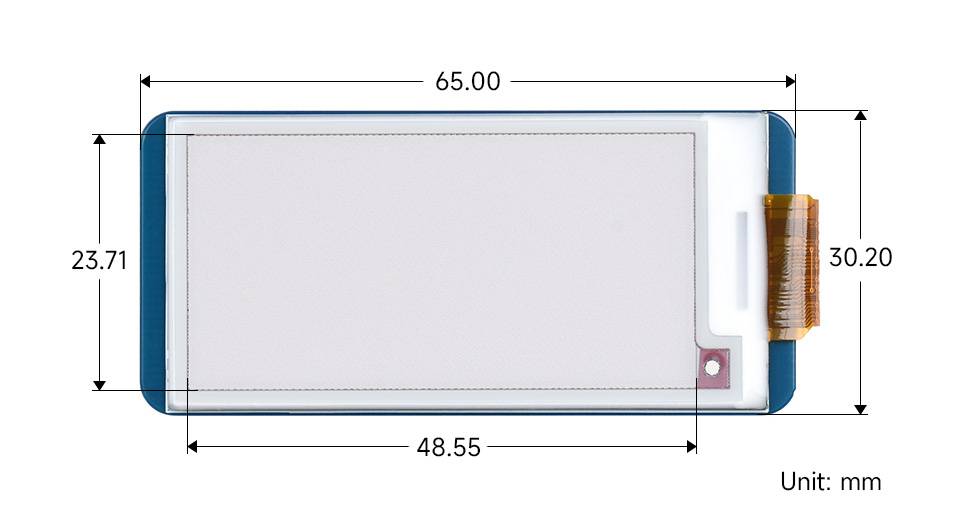

Abmessungen (Außenmaß): 65 mm × 30,2 mm
Bildschirmgröße: 23,71 mm × 48,55 mm
Punktabstand: 0,229 mm × 0,228 mm
Auflösung: 212 × 104 Pixel
Anzeigefarben: Schwarz, Rot, Weiß
Graustufen: 2
Vollständige Aktualisierungszeit: 15 s
Stromverbrauch bei Refresh: 26,4 mW (typ.)
Standby-Stromverbrauch: <0,17 mW
Blickwinkel: >170°

Sonstige Daten

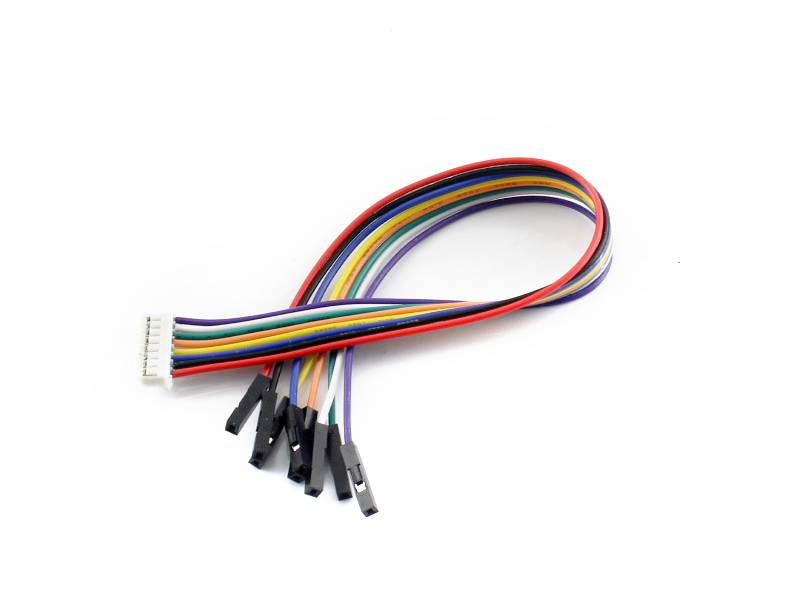

Anschlussschema:
VCC – 3,3 V
GND – Masse
DIN – SPI MOSI
CLK – SPI SCK
CS – SPI Chip-Select, aktiv bei Low
DC – Daten-/Befehlsauswahl
RST – Externer Reset, aktiv bei Low
BUSY – Anzeige des Busy-Status, aktiv bei Low



Lieferumfang

2.13 Zoll e-Paper HAT (B)
Schraubenset für Raspberry Pi (2 Stück)
9-polige SMD-Stiftleiste mit 2,54 mm Rastermaß

Links

Waveshare Wiki – 2.13inch e-Paper HAT (B)
