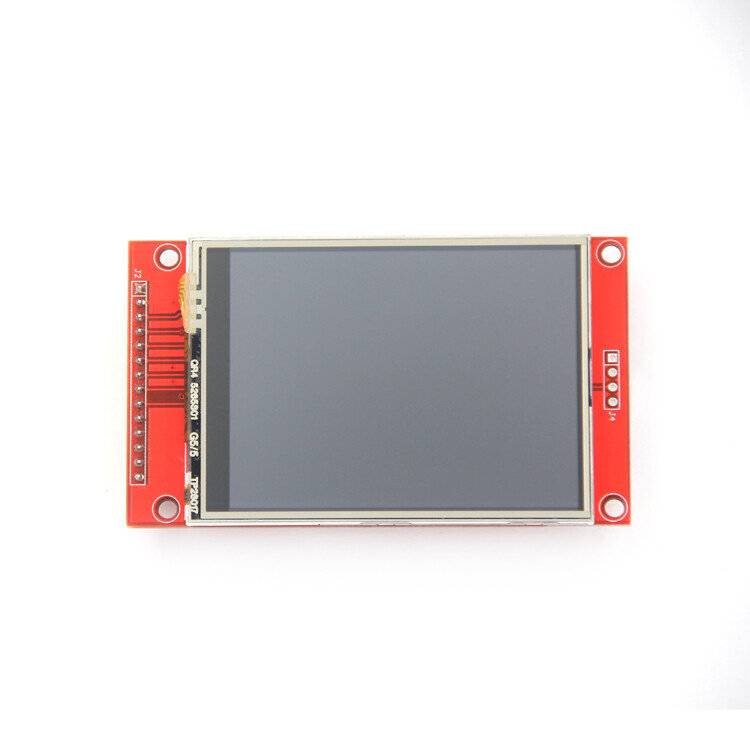

2,8inch TFT Touchscreen Display Modul ILI9341 240x320 mit SPI-Schnittstelle

Produktbeschreibung 2,8-Zoll-Farbbildschirm, Unterstützung von 65.000 Farbdisplay, Anzeige Richfarben 320x240 Auflösung, optionale Berührungsfunktion Mit dem SPI -Serienbus benötigt es nur ein paar IO, um das Display zu beleuchten SD-Kartensteckplatz Prozessstandards für Militärqualität, langfristige stabile Arbeit Produktparameter Farbe anzeigen: RGB 65k Farbe SKU: MSP2807 Bildschirmgröße: 2.8 (Zoll) Typ: TFT Treiber IC: ILI9341 Auflösung: 320*240 (Pixel) Modulschnittstelle: 4-Wire-SPI -Schnittstelle aktive Fläche & (AA -Bereich): 43,2 x 57.6 (mm) Modul -PCB -Größe: 50.0 x 86.0 (mm) Betriebstemperatur: -20 ℃ ~ 60 ℃ Leichentemperatur: -30 ℃ ~ 70 ℃ VCC -Leistungsspannung: 3,3 V ~ 5V Logik IO -Portspannung: 3.3V (TTL) Bruttogewicht (Paket enthält): 43 (g) Schnittstellendefinition VCC: 5V/3,3 V Power Eingabe GND: Masse CS: LCD -Chip -Signal, niedriger Pegel aktivieren Zurücksetzen: LCD -Reset -Signal, Niedrigpegel -Reset DC/RS: LCD -Register/Datenauswahlsignal, hohe Ebene: Register, niedrige Ebene: Daten SDI (MOSI): SPI -Bus -Schreibdatensignal sck: SPI -Busuhrsignal LED: Backlight Control, hohe Beleuchtung, wenn nicht kontrolliert, verbinden Sie 3.3 V immer hell SDO (MISO): SPI -Bus -Lesedatensignal, wenn Sie die Lesefunktion nicht benötigen, können Sie es nicht anschließen Die folgenden PINs sind die Signalleitungen für den Touchscreen. Wenn Sie die Touch-Funktion nicht benötigen oder das Modul selbst keine Touch-Funktion hat, können Sie sie nicht anschließen t_clk: Touch SPI -Busuhrsignal t_cs: Touchscip -Chip Signal, niedrige Ebene aktivieren t_din: Berührung der SPI -Buseingabe t_do: touch SPI -Busausgabe t_irq Touchscreen -Interrupt -Signal, niedriger Pegel, wenn Berührung erkannt wird
