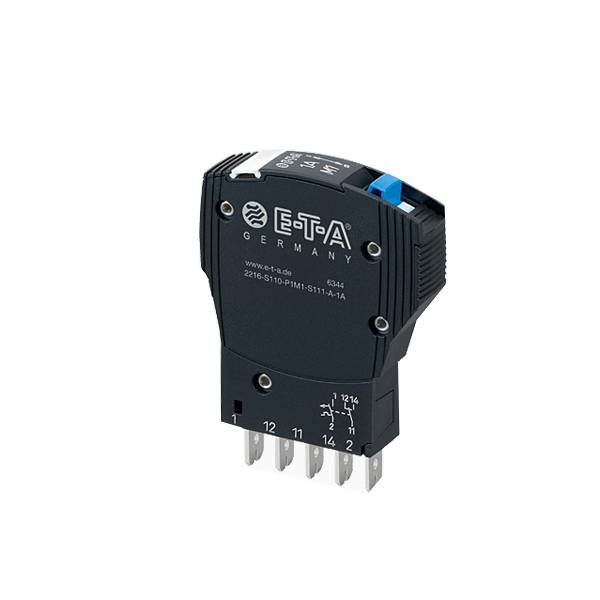

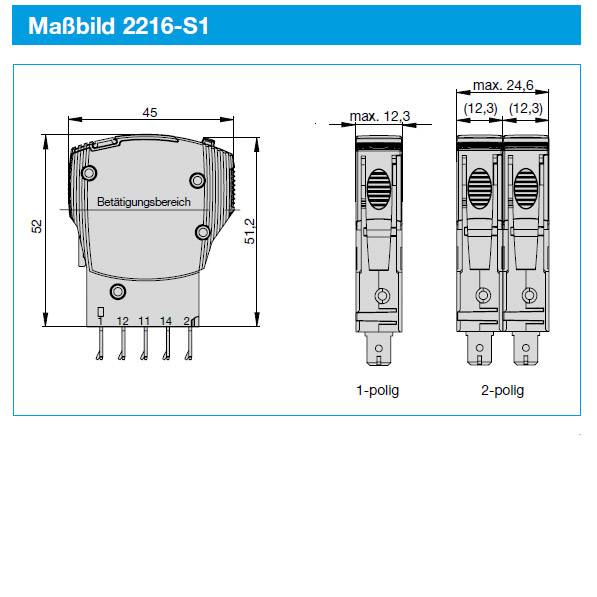

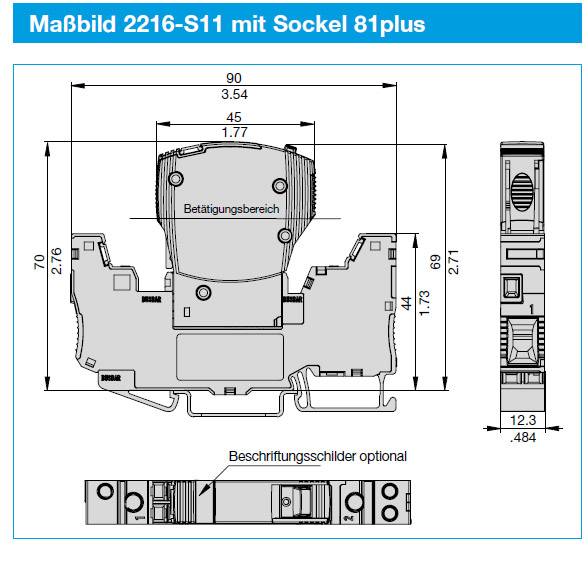

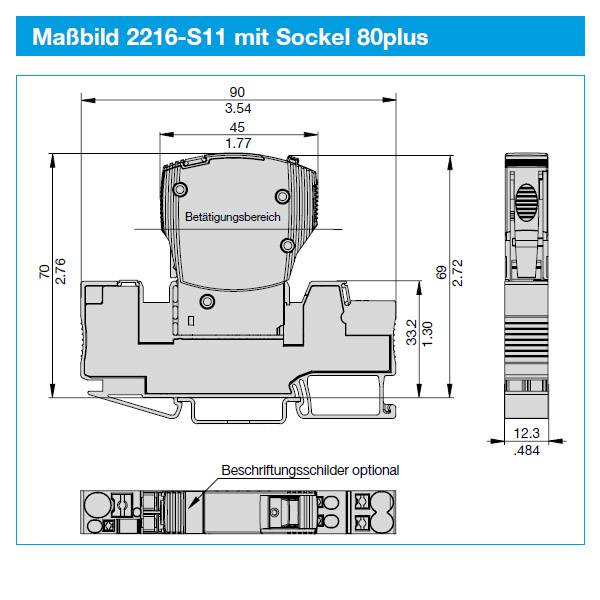

2216-S110-P1F1-S111-A-2A ETA Thermisch magnetischer Schutzschalter

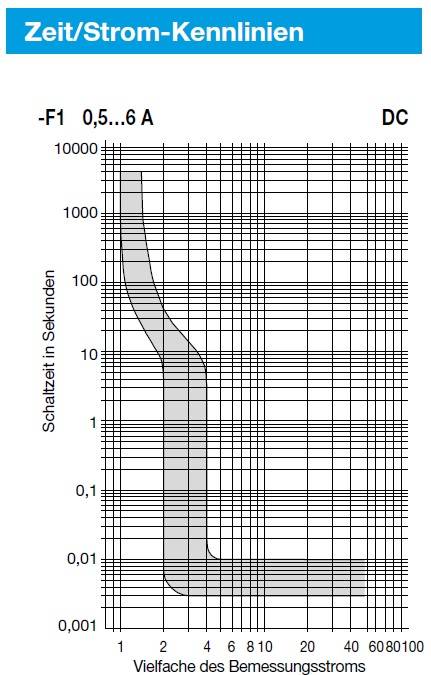

Einpoliger, thermisch-magnetischer Schutzschalter in Kleinbauweise mit Schieberbetätigung, unbeeinflussbarer Freiauslösung, verschiedenen Kennlinien und wahlweise Signalkontakten. Erfüllen die Geräteschutzschalternorm EN 60934 (IEC 60934): S-Typ, TM. Typische Anwendungsgebiete Absicherung von AC- und DC-Steuerstromkreisen in der Industrie und Gebäudeautomatisierung, z. B. in der chemischen Industrie, Kraftwerkstechnik, der Stahlindustrie und im Maschinenbau (Werkzeugmaschinen, Verpackungsmaschinen u.s.w.) Nennspannung AC 240 V (50/60 Hz); DC 50 V (einpolig) DC 80 V (zweipolig) Nennstrombereich 0,5...2 A Hilfsstromkreis AC 240 V, 0,5 A (VDE) AC 277 V, 0,5 A (UL) DC 50 V, 1 A (VDE/UL) Lebensdauer 6 000 Schaltspiele mit 1 x IN 3 000 Schaltspiele mit 1 x IN bei DC 80 V, 2-polig Umgebungstemperatur -30...60 °C Isolationskoordination (IEC 60664) 2,5 kV/2 verstärkte Isolation im Betätigungsbereich Spannungsfestigkeit Betätigungsbereich Haupt- zu Hilfsstromkreis Prüfspannung AC 3 000 Prüfspannung AC 1 500 V Offener Hilfsstromkreis AC 1000 V AC 1000 V Isolationswiderstand > 100 MΩ (DC 500 V Schaltvermögen Icn AC 240 V einpolig 300 A DC 32 V einpolig 1500 A DC 50 V einpolig 600 A AC 240 V zweipolig 400 A DC 32 V zweipolig 1500 A DC 80 V zweipolig 600 A Kurzschlussschaltvermögen AC 277 V 1000 A (UL 1077) AC 277 V 1000 A DC 50 V einpolig 1000 A DC 80 V zweipolig 1000 A Schutzart (IEC 60529) Betätigungsbereich IP30 Anschlussbereich IP00 Schwingungsfestigkeit Kennlinie F1: Kennlinien F2, M1 5 g (57-500 Hz), ± 0,38 mm (10-57 Hz) 8 g (57-500 Hz) ± 0,61 mm (10-57 Hz) Prüfung nach IEC 60068-2-6, Test Fc, 10 Frequenzzyklen/Achse Stoßestigkeit Kennlinien F1: 15 g (11 ms) für Kennlinien F2, M1: 15 g (11 ms) für Stoßichtung 1-6 30 g (11 ms) für Stoßichtung 1-6 Prüfung nach IEC60068-2-27, Test Ea Korrosionsfestigkeit 96 Std. in 5 % Salznebel, Prüfung nach IEC 60068-2-11, Test Ka Feuchtigkeitsprüfung 240 Std. in 95 % rel. Feuchte, Prüfung nach IEC 60068-2-78, Test Cab Masse ca. 25 g (pro Pol mit Signalkontakt) Nennströme und typische Innenwiderstände Nennstrom (A) Innenwiderstand (Ω) Nennstrom (A) Innenwiderstand (Ω) 0,5 5,0 6 0,05 1 1,1 8 ≤ 0,02 2 0,3 10 ≤ 0,02 3 0,14 12 ≤ 0,02 4 0,09 15 ≤ 0,02 5 0,06 16 ≤ 0,02 Zulassungen Prüfstelle Norm Nennspannung Nennstrombereich CSA C22.2 No. 235 AC 277 V DC 50 V DC 80 V 0,1...16 A (ein-, zweipolig) 0,1...16 A (einpolig) 0,1...16 A (zweipolig) VDE EN 60934 AC 240 V DC 50 V DC 80 V 0,1...16 A (ein-, zweipolig) 0,1...16 A (einpolig) 0,1...16 A (zweipolig) UL UL 1077 CSA 22.2 No. 235 AC 277 V DC 50 V DC 80 V 0,1...16 A (ein-, zweipolig) 0,1...16 A (einpolig) 0,1...16 A (zweipolig) GL Rules & Guidelines VI-7-2 AC 240 V DC 50 V DC 80 V 0,1...16 A (ein-, zweipolig) 0,1...16 A (ein-, zweipolig) 0,1...16 A (zweipolig) UL *) UL 60947-4-1A / UL 508 CSA 22.2 No. 60947-4-1 (listed) AC 277 V DC 50 V DC 80 V 0,1...10 A (ein-, zweipolig) 0,1...16 A (einpolig) 0,1...10 A (zweipolig)
