22482000 Präz.-Stirnzahnrad Mod.1,0 Zz=20 B=8 kaufen

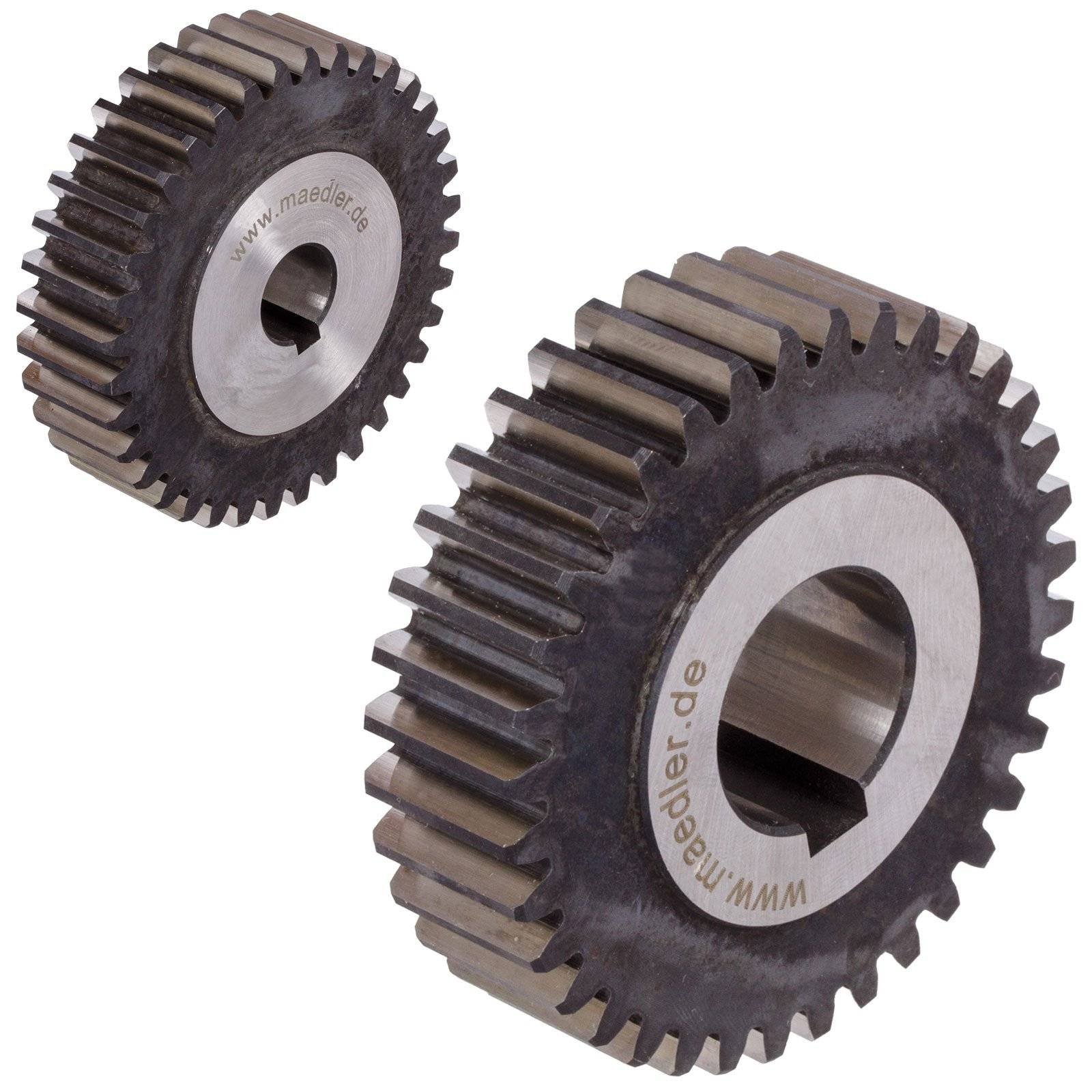

22482000 Präz.-Stirnzahnrad Mod.1,0 Zz=20 B=8-0

22482000 Präz.-Stirnzahnrad Mod.1,0 Zz=20 B=8-1

1/2

Datenblatt (PDF)

Lieferung Fr., 25. Sept.

112 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (90,27 € / Stück)

90,27 €

zzgl. MwSt.

14 Tage Rückgaberecht inklusive

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

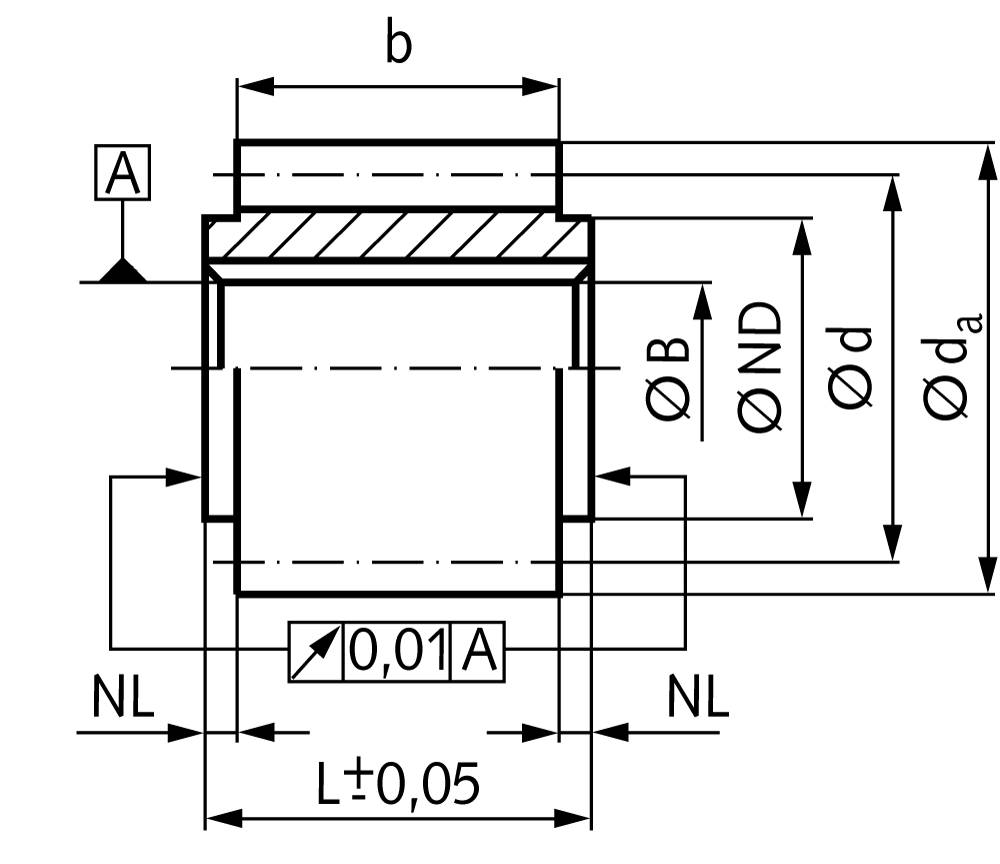

Artikelnummer (SKU)22482000MaterialStahl (16MnCr5)Verzahnungsqualität7OberflächeGeschliffenModul1GehärtetJaZähnezahl20Zahnbreite [b]10 [mm]Außendurchmesser [da -0,1]22 [mm]Teilkreisdurchmesser [d]20 [mm]Nabenlänge [NL]1,5/1,5 [mm]Nabendurchmesser [ND]15 [mm]Bohrungsdurchmesser [BH6]8 [mm]Max. Drehmoment [MD]7,5 [Nm]Gewicht23 [g]

Technische Daten

Artikelnummer (SKU)22482000MaterialStahl (16MnCr5)Verzahnungsqualität7OberflächeGeschliffenModul1GehärtetJaZähnezahl20Zahnbreite [b]10 [mm]Außendurchmesser [da -0,1]22 [mm]Teilkreisdurchmesser [d]20 [mm]Nabenlänge [NL]1,5/1,5 [mm]Nabendurchmesser [ND]15 [mm]Bohrungsdurchmesser [BH6]8 [mm]Max. Drehmoment [MD]7,5 [Nm]Gewicht23 [g]

Produkt-Art: Stirnzahnrad

Modul-Typ: 1.0

Material: Stahl

Anzahl Zähne: 20

Zahn-Breite: 10 mm

Bohrungs-Durchmesser: 8 mm

Naben-Länge: 1.5 mm

Naben-Durchmesser: 15 mm

d: 20 mm

b: 10 mm

Durchmesser: 22 mm

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 929565569 22482000 Präz.-Stirnzahnrad Mod.1,0 Zz=20 B=8

Beschreibung

22482000 Werkstoff: Stahl 16MnCr5, einsatzgehärtet HRC 58± 2,
Verzahnungen, Bohrungen und Planseiten geschliffen.

Verzahnungsqualität 7e25.
Eingriffswinkel 20°.
Passfedernut nach DIN 6885/1, Toleranz P9.

Die Nut-Position ist ohne Bezug zur Verzahnung.Bitte beachten Sie die alternativen Bohrungsgrößen (ab Zähnezahl 24).

Die Drehmomentangabe (zul. MD) ist bezogen auf die Verzahnung.
Die übertragbaren Drehmomente von Welle und Passfederverbindung sind kundenseitig zu prüfen.

Ausführung

Artikelnummer (SKU)22482000MaterialStahl (16MnCr5)Verzahnungsqualität7OberflächeGeschliffenModul1GehärtetJaZähnezahl20Zahnbreite [b]10 [mm]Außendurchmesser [da -0,1]22 [mm]Teilkreisdurchmesser [d]20 [mm]Nabenlänge [NL]1,5/1,5 [mm]Nabendurchmesser [ND]15 [mm]Bohrungsdurchmesser [BH6]8 [mm]Max. Drehmoment [MD]7,5 [Nm]Gewicht23 [g]

Lieferumfang

Artikelnummer (SKU)22482000MaterialStahl (16MnCr5)Verzahnungsqualität7OberflächeGeschliffenModul1GehärtetJaZähnezahl20Zahnbreite [b]10 [mm]Außendurchmesser [da -0,1]22 [mm]Teilkreisdurchmesser [d]20 [mm]Nabenlänge [NL]1,5/1,5 [mm]Nabendurchmesser [ND]15 [mm]Bohrungsdurchmesser [B^H6]8 [mm]Max. Drehmoment [MD]7,5 [Nm]Gewicht23 [g]

Hinweise

Artikelnummer (SKU)22482000MaterialStahl (16MnCr5)Verzahnungsqualität7OberflächeGeschliffenModul1GehärtetJaZähnezahl20Zahnbreite [b]10 [mm]Außendurchmesser [da -0,1]22 [mm]Teilkreisdurchmesser [d]20 [mm]Nabenlänge [NL]1,5/1,5 [mm]Nabendurchmesser [ND]15 [mm]Bohrungsdurchmesser [BH6]8 [mm]Max. Drehmoment [MD]7,5 [Nm]Gewicht23 [g]
