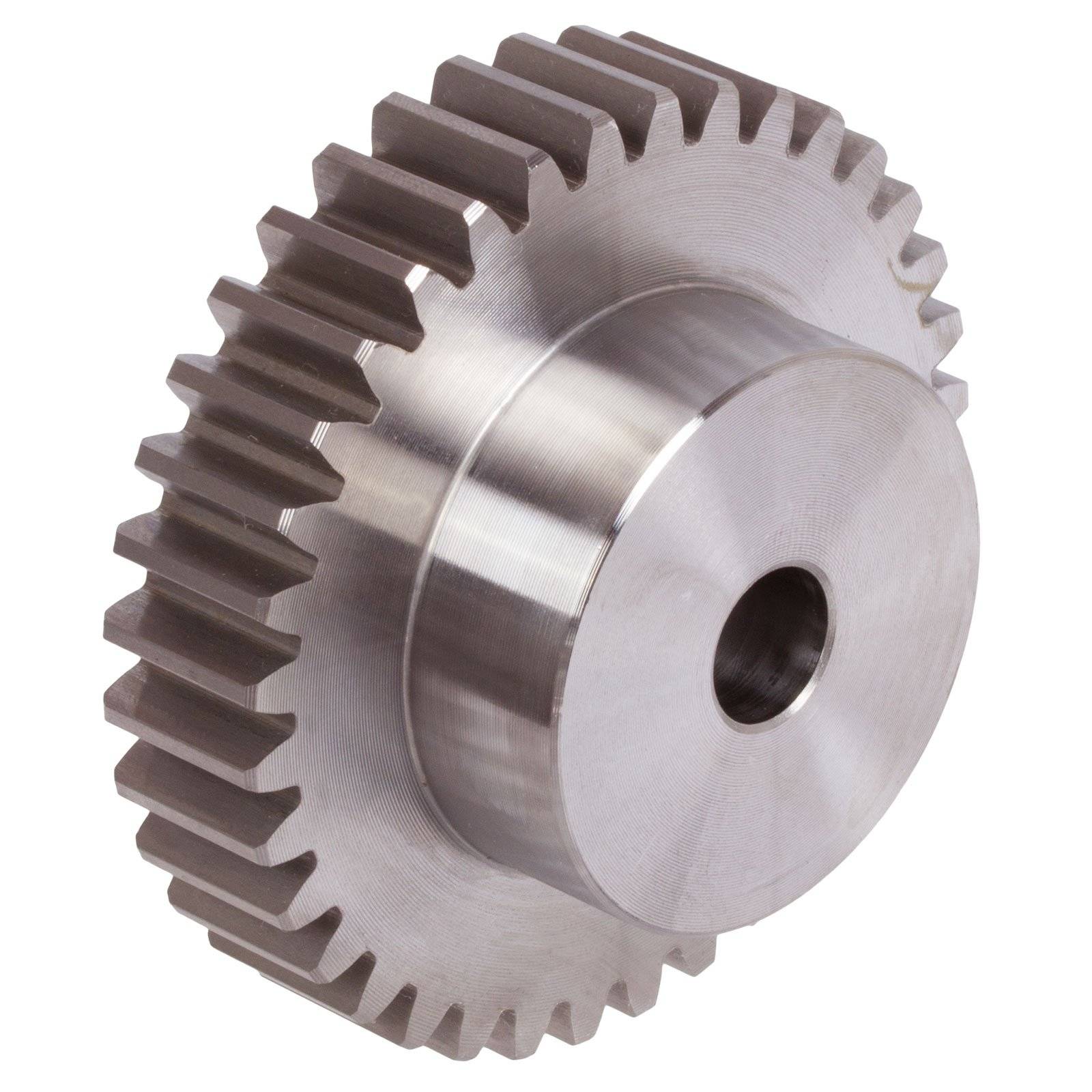

23201600 Stirnzahnrad C45 Mod. 2,5 Zz=16 Zb=20 kaufen

23201600 Stirnzahnrad C45 Mod. 2,5 Zz=16 Zb=20-0

23201600 Stirnzahnrad C45 Mod. 2,5 Zz=16 Zb=20-1

1/2

Datenblatt (PDF)

Lieferung Fr., 25. Sept.

124 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (19,34 € / Stück)

19,34 €

zzgl. MwSt.

14 Tage Rückgaberecht inklusive

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

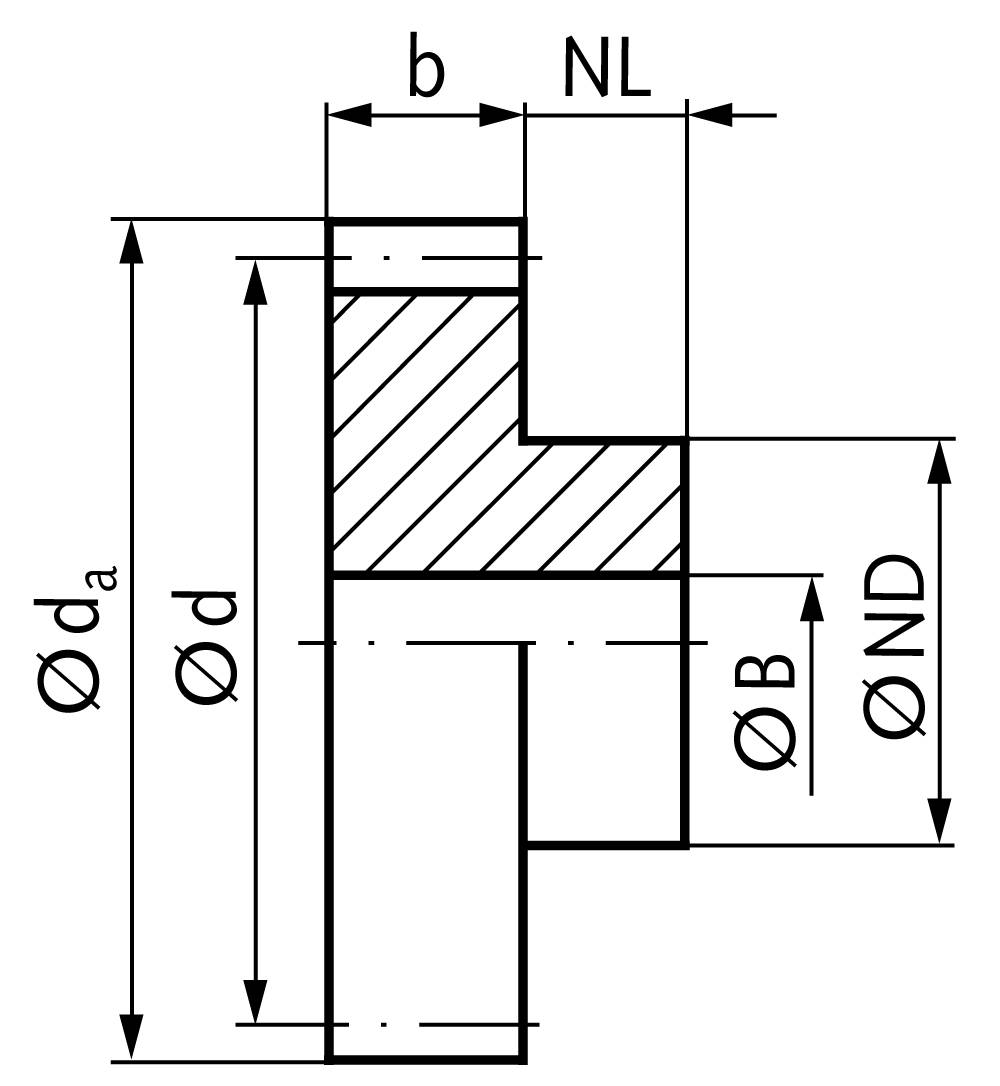

Artikelnummer (SKU)23201600MaterialStahl (C45)Verzahnungsqualität8OberflächeUnveredeltModul2,5GehärtetNeinNabeEinseitigZähnezahl16Zahnbreite [b]20 [mm]Außendurchmesser [da]45,0 [mm]Teilkreisdurchmesser [d]40,0 [mm]Nabenlänge [NL]15 [mm]Nabendurchmesser [ND]25 [mm]Bohrungsdurchmesser [BH7]12 [mm]zul. MD7,4 [Nm]Gewicht0,21 [kg]

Technische Daten

Artikelnummer (SKU)23201600MaterialStahl (C45)Verzahnungsqualität8OberflächeUnveredeltModul2,5GehärtetNeinNabeEinseitigZähnezahl16Zahnbreite [b]20 [mm]Außendurchmesser [da]45,0 [mm]Teilkreisdurchmesser [d]40,0 [mm]Nabenlänge [NL]15 [mm]Nabendurchmesser [ND]25 [mm]Bohrungsdurchmesser [BH7]12 [mm]zul. MD7,4 [Nm]Gewicht0,21 [kg]

Produkt-Art: Stirnzahnrad

Abm.: (Ø) 45.0 mm

Material: Stahl

Durchmesser: 45.0 mm

Bohrungs-Durchmesser: 12 mm

Anzahl Zähne: 16

Inhalt: 1 St.

D: 45.0 mm

b: 20 mm

d: 40.0 mm

Zahn-Breite: 20 mm

Naben-Durchmesser: 25 mm

Naben-Länge: 15 mm

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 929553950 23201600 Stirnzahnrad C45 Mod. 2,5 Zz=16 Zb=20

Beschreibung

23201600 Werkstoff: C45Verzahnungsqualität 8d25 DIN 3967. Eingriffswinkel 20 °.
