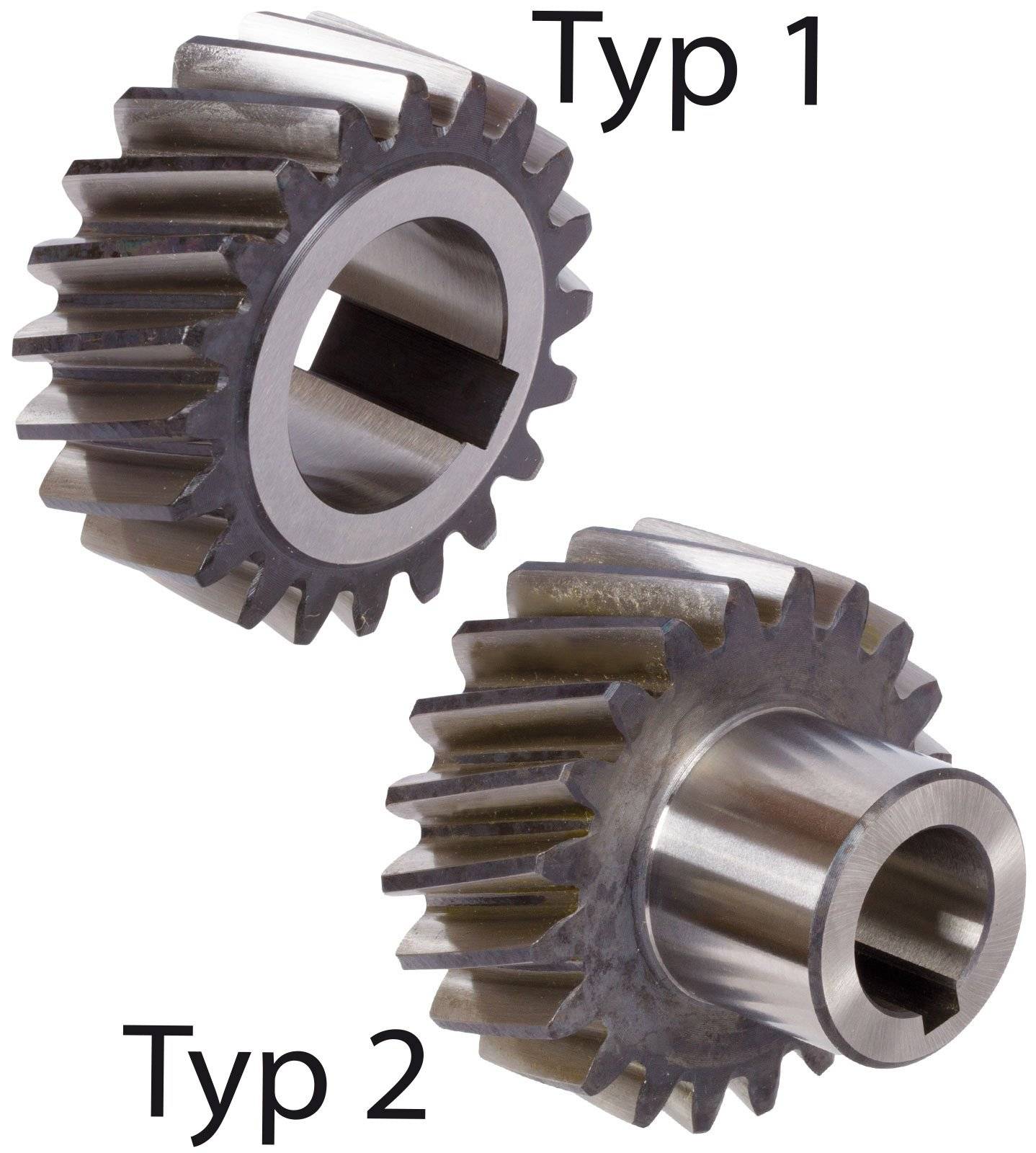

25102116 Präz.-Stirnzahnrad Mod.2,0 Zz=21 B=16H6
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
35 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
142,58 €
5
6% = 8,90 €
133,68 €
10
12% = 17,82 €
124,76 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (142,58 € / Stück)
142,58 €
zzgl. MwSt.
& Kostenfreier Versand
14 Tage Rückgaberecht inklusive
Highlights & Details

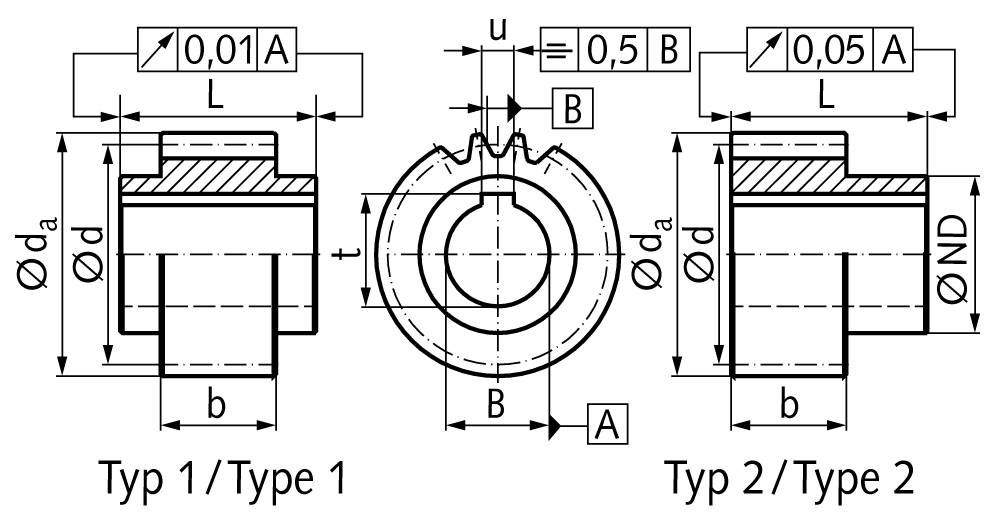

- Artikelnummer (SKU)25102116MaterialStahl (16MnCr5)Verzahnungsqualität7OberflächeGeschliffenModul2 (schräg verzahnt, linkssteigend)GehärtetJaZähnezahl21Zahnbreite [b]28 [mm]Typ1Teilkreisdurchmesser [d]44,56 [mm]Außendurchmesser [da]48,6 [mm]Bohrungsdurchmesser [BH6]16 [mm]Nabendurchmesser [ND]25 [mm]Max. Drehmoment [MD]130 [Nm]Gewicht0,3 [kg]
Technische Daten
- Artikelnummer (SKU)25102116MaterialStahl (16MnCr5)Verzahnungsqualität7OberflächeGeschliffenModul2 (schräg verzahnt, linkssteigend)GehärtetJaZähnezahl21Zahnbreite [b]28 [mm]Typ1Teilkreisdurchmesser [d]44,56 [mm]Außendurchmesser [da]48,6 [mm]Bohrungsdurchmesser [BH6]16 [mm]Nabendurchmesser [ND]25 [mm]Max. Drehmoment [MD]130 [Nm]Gewicht0,3 [kg]
- Produkt-Art
Stirnzahnrad
- Modul-Typ
2.0
- Material
Stahl
- Anzahl Zähne
21
- Zahn-Breite
28 mm
- Bohrungs-Durchmesser
16 mm
- Naben-Durchmesser
25 mm
- d
44.56 mm
- b
28 mm
- Durchmesser
48.6 mm
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 929558927 25102116 Präz.-Stirnzahnrad Mod.2,0 Zz=21 B=16H6
Beschreibung
25102116 Werkstoff: Stahl 16MnCr5.
Verzahnungsqualität 7e25 Schräg verzahnt, linkssteigend 19 ° 31' 42". Einsatzgehärtet ca. 60 HRC.
Passfedernuten nach DIN 6885/1, Toleranz P9.
Verzahnungen, Bohrungen und Planseiten geschliffen.
Die Drehmomentangabe (zul. MD) ist bezogen auf die Verzahnung.
Die übertragbaren Drehmomente von Welle und Passfederverbindung sind kundenseitig zu prüfen.
Passende Zahnstangen (schrägverzahnt rechtssteigend, Modul 2)
sind in verschiedenen Ausführungen erhältlich.
Verzahnungsqualität 7e25 Schräg verzahnt, linkssteigend 19 ° 31' 42". Einsatzgehärtet ca. 60 HRC.
Passfedernuten nach DIN 6885/1, Toleranz P9.
Verzahnungen, Bohrungen und Planseiten geschliffen.
Die Drehmomentangabe (zul. MD) ist bezogen auf die Verzahnung.
Die übertragbaren Drehmomente von Welle und Passfederverbindung sind kundenseitig zu prüfen.
Passende Zahnstangen (schrägverzahnt rechtssteigend, Modul 2)
sind in verschiedenen Ausführungen erhältlich.
