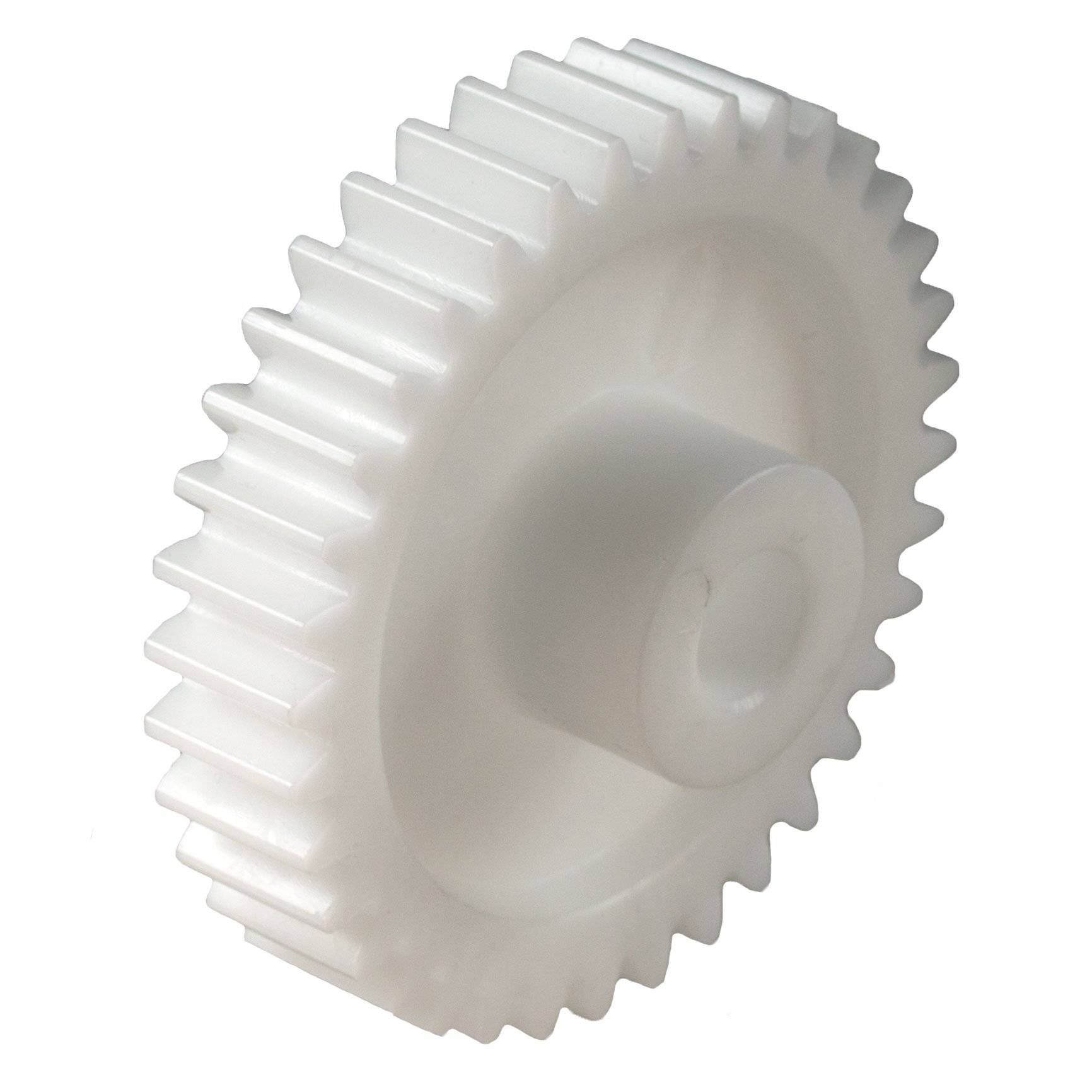

28106400 Zahnrad Azetalharz Modul 0,5 ZZ= 64
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
1,63 €
5
5% = 0,08 €
1,55 €
10
7% = 0,12 €
1,51 €
25
14% = 0,23 €
1,40 €
50
17% = 0,28 €
1,35 €
100
19% = 0,31 €
1,32 €
250
27% = 0,44 €
1,19 €
500
38% = 0,62 €
1,01 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (1,63 € / Stück)
1,63 €
zzgl. MwSt.
15,00 €
Highlights & Details

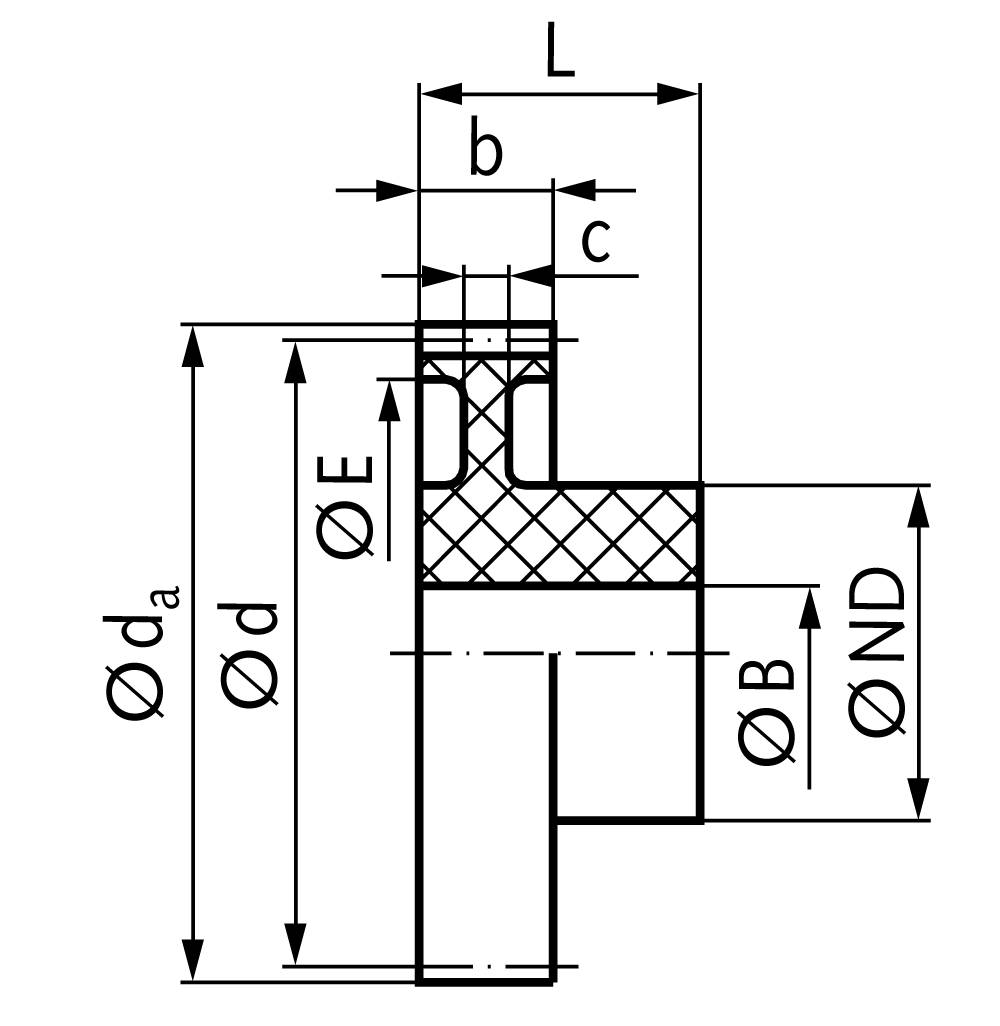

- Artikelnummer (SKU)28106400MaterialKunststoff gespritzt (Azetalharz, bis 80°C)OberflächeUnveredeltModul0,5Zähnezahl64Zahnbreite [b]3 [mm]Außendurchmesser [da]33,0 [mm]Teilkreisdurchmesser [d]32,0 [mm]Nabendurchmesser [ND]15 [mm]Bohrung [BH9 [mm]]6 [mm]Max. Drehmoment [MD]23,5 [Ncm]Gewicht4,33 [g]
Technische Daten
- Artikelnummer (SKU)28106400MaterialKunststoff gespritzt (Azetalharz, bis 80°C)OberflächeUnveredeltModul0,5Zähnezahl64Zahnbreite [b]3 [mm]Außendurchmesser [da]33,0 [mm]Teilkreisdurchmesser [d]32,0 [mm]Nabendurchmesser [ND]15 [mm]Bohrung [BH9 [mm]]6 [mm]Max. Drehmoment [MD]23,5 [Ncm]Gewicht4,33 [g]
- Produkt-Art
Stirnzahnrad
- Modul-Typ
0.5
- Material
Polyacetal
- Anzahl Zähne
64
- Zahn-Breite
3 mm
- Bohrungs-Durchmesser
6 mm
- Naben-Durchmesser
15 mm
- d
32.0 mm
- b
3 mm
- Durchmesser
33.0 mm
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 929563090 28106400 Zahnrad Azetalharz Modul 0,5 ZZ= 64
Beschreibung
28106400 Werkstoff: Polyacetal (Azetalharz)In gespritzter Ausführung. Bohrungen spanabhebend bearbeitet. Eingriffswinkel 20 °.
Hohe Härte und niedriger Reibungskoeffizient lassen einen viel seitigen Einsatz dieser Kunststoffzahnräder auch unter Wasser zu. Werkstoffrichtwerte siehe Datenblatt.Hinweis für mechanische BearbeitungDiese Spritzgussteile weisen im Inneren fertigungsbedingte Lunkerstellen auf und sollten daher nur geringfügig aufgebohrt werden. Bei größeren Bohrungen und beim Nuten werden die Lunkerstellen sichtbar. Die Funktion wird dadurch aber oft nicht beeinträchtigt.
Hohe Härte und niedriger Reibungskoeffizient lassen einen viel seitigen Einsatz dieser Kunststoffzahnräder auch unter Wasser zu. Werkstoffrichtwerte siehe Datenblatt.Hinweis für mechanische BearbeitungDiese Spritzgussteile weisen im Inneren fertigungsbedingte Lunkerstellen auf und sollten daher nur geringfügig aufgebohrt werden. Bei größeren Bohrungen und beim Nuten werden die Lunkerstellen sichtbar. Die Funktion wird dadurch aber oft nicht beeinträchtigt.
Ausführung
- Artikelnummer (SKU)28106400MaterialKunststoff gespritzt (Azetalharz, bis 80°C)OberflächeUnveredeltModul0,5Zähnezahl64Zahnbreite [b]3 [mm]Außendurchmesser [da]33,0 [mm]Teilkreisdurchmesser [d]32,0 [mm]Nabendurchmesser [ND]15 [mm]Bohrung [BH9 [mm]]6 [mm]Max. Drehmoment [MD]23,5 [Ncm]Gewicht4,33 [g]
Lieferumfang
- Artikelnummer (SKU)28106400MaterialKunststoff gespritzt (Azetalharz, bis 80°C)OberflächeUnveredeltModul0,5Zähnezahl64Zahnbreite [b]3 [mm]Außendurchmesser [da]33,0 [mm]Teilkreisdurchmesser [d]32,0 [mm]Nabendurchmesser [ND]15 [mm]Bohrung [BH9 [mm]]6 [mm]Max. Drehmoment [MD]23,5 [Ncm]Gewicht4,33 [g]
Hinweise
Artikelnummer (SKU)28106400MaterialKunststoff gespritzt (Azetalharz, bis 80°C)OberflächeUnveredeltModul0,5Zähnezahl64Zahnbreite [b]3 [mm]Außendurchmesser [da]33,0 [mm]Teilkreisdurchmesser [d]32,0 [mm]Nabendurchmesser [ND]15 [mm]Bohrung [BH9 [mm]]6 [mm]Max. Drehmoment [MD]23,5 [Ncm]Gewicht4,33 [g]
