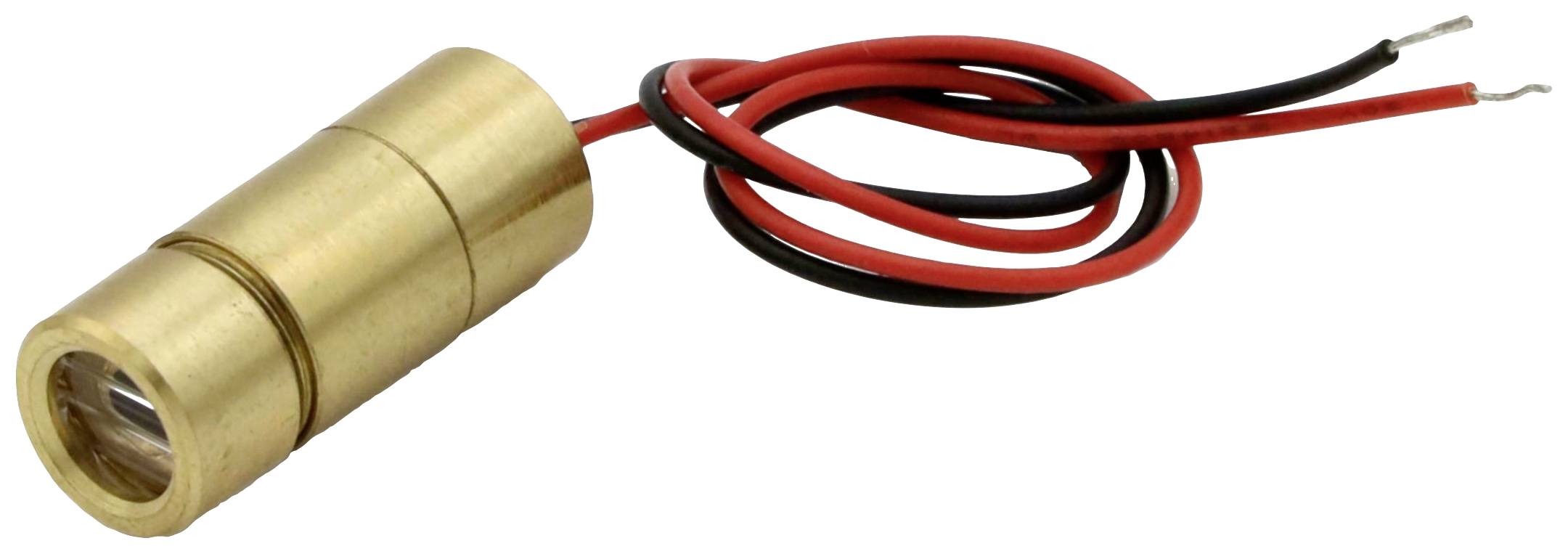

Laserfuchs Linienlaser Linie 5 mW LH635-5-5(9x21)60-ADJ
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Linienlaser
Abstrahl-Charakteristik
Linie
Wellenlänge
635 nm
Leistung
5 mW
Durchmesser
9 mm
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
48,73 €
3
3% = 1,58 €
47,15 €
5
4% = 2,11 €
46,62 €
10
5% = 2,64 €
46,09 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (48,73 € / Stück)
48,73 €
zzgl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit')
Highlights & Details
Fokussierbarer Linienlaser, rot, 635nm, 5mW, 60°, Laser Klasse 1, Fokus einstellbar, 3-5V DC, 9x21mm
- Laser-Klasse: 1
- Abstrahl-Charakteristik: Linie
Unser Service für Sie
Technische Daten
- Material: Messing
- Optische Leistung: 5 mW
- Lebensdauer: 10.000 h
- Betriebstemperatur: -10°C - 40 °C
- Lagertemperatur: -40°C - 80 °C
- Strahlform: Linie
- Laserklasse: 1
- Divergenz: H - 1.0 mrad
- Öffnungswinkel: 60 °
- Arbeitsabstand: 3 m
- Optik: Acryl Linse
- Laser Technologie: Single Mode Diode
- Fokus: einstellbar
- Potential des Gehäuses: VDD(+)
- Potential des Gehäuses: VDD(+)Fokus: einstellbar
- Kabelfarbe GND: schwarz
- Kabellänge: 150 mm
- Kabeltyp: Belden, Typ 1007, 26AWG
- Austrittsdurchmesser Optik: 6 mm
- Produkt-Art
Linienlaser
- Typ
LH635-5-5(9x21)60-ADJ
- Abstrahl-Charakteristik
Linie
- Fokussier-Eigenschaft
Fokussierbar
- Wellenlänge
635 nm
5 mW
- Durchmesser
9 mm
- Länge
21 mm
- Laser-Klasse
1
- Öffnungswinkel
60°
- Strahldivergenz
1.0 mrad
- Arbeitsabstand
3 m
- Betriebsspannung
5 V/DC
- Betriebsstrom
30 mA
- Material
Messing
- Abm.
(Ø x L) 9 mm x 21 mm
- Gewicht
7.3 g
- RoHS-konform
Ja
Dokumente & Downloads
Information
Information 2987622 Laserfuchs Linienlaser Linie 5 mW LH635-5-5(9x21)60-ADJ
Konformitätserklärung
Konformitätserklärung 2987622 Laserfuchs Linienlaser Linie 5 mW LH635-5-5(9x21)60-ADJ
Beschreibung
Ausführung
- Fokussierbarer Linienlaser, rot, 635nm, 5mW, 60°, Laser Klasse 1, Fokus einstellbar, 3-5V DC, 9x21mm
- Bei dem Typ LH635-5-5(9x21)60-ADJ handelt es sich um ein Linienlasermodul, dass durch die Wellenlänge von 635nm wesentlich besser sichtbar ist, als ein vergleichbarer Laser mit 650nm. Der Laser verfügt über eine sehr kompakte Bauform (9x21mm). Die Lebensdauer des Lasermoduls ist größer 3.000 Stunden. Der Öffnungswinkel von 60° erzeugt in einem Abstand von 1m eine Laserlinie von 1,1m Länge. Durch den einstellbaren Fokus, kann die Laserliniendicke varriert werden. Die Stromaufnahme ist mit ca. 30mA sehr gering, deshalb können problemlos 2 Batterien zur Stromversorgung genutzt werden und das Lasermodul kann mobil eingesetzt werden. Als Stromversorgung können Sie z.B unser Battery-Pack mit 2 x 1,5 Volt Batterien (AA) verwenden. Dieser Linienlaser findet Anwendung in z.B. Nivelliergeräten, Lasermarkierungssystemen und zur genauen Positionierung von Gegenständen, in Industrie, Handwerk, Hobby und dem Showbereich. Typische Einsatzgebiete sind low-cost Anwendungen. Dieses Modul fällt in die Laserklasse 1.
- Abstrahlcharakteristik: Linie, Liniendicke kann variiert werden; Laser mit 635nm besitzen eine bessere Sichtbarkeit als z.B. Laser mit 650nm.
- Optische Leistung: 5mW (Laserklasse 1); Fokus einstellbar
- Kompakte Bauform: 9x21mm; Öffnungswinkel: 60°; Achsabweichung: bis zu 3,0°
- Der Öffnungswinkel (60°) erzeugt, bei einem Arbeitsabstand von 1m, eine Laserlinienlänge von 1,1m.
- Für Anwendungen in z.B. Laserwasserwaagen, Lasermarkierungssystemen, der Robotertechnik und dem Showbereich. Stromversorgung 3V bis 5V. Zur Stromversorgung können Sie z.B. unser Picotronic Batteriepack 3V oder das Netzteil Picotronic LFNT-3 verwenden.
