32065000 Präz.-Schneckenrad A=25 i=50 Zz=50
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
249 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
45,00 €
5
3% = 1,32 €
43,68 €
10
6% = 2,89 €
42,11 €
25
15% = 6,69 €
38,31 €
50
30% = 13,35 €
31,65 €
100
35% = 15,93 €
29,07 €
250
46% = 20,62 €
24,38 €
500
52% = 23,33 €
21,67 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (45,00 € / Stück)
45,00 €
zzgl. MwSt.
& 14 Tage Rückgaberecht inklusive
Highlights & Details
- Artikelnummer (SKU)32065000MaterialMessingOberflächeUnveredeltÜbersetzung [i]50 : 1Modul0,6Zähnezahl50Schrägungswinkel01°43 [°]Außendurchmesser [dA +/- 0,2]33,5 [mm]Max. Drehmoment [MD]5,1 [Nm]Gewicht78 [g]
Technische Daten
- Artikelnummer (SKU)32065000MaterialMessingOberflächeUnveredeltÜbersetzung [i]50 : 1Modul0,6Zähnezahl50Schrägungswinkel01°43 [°]Außendurchmesser [dA +/- 0,2]33,5 [mm]Max. Drehmoment [MD]5,1 [Nm]Gewicht78 [g]
- Produkt-Art
Schneckenradsatz
- Material
Messing
- Modul-Typ
0.6
- Anzahl Zähne
50
- Untersetzung
50:1
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 929521761 32065000 Präz.-Schneckenrad A=25 i=50 Zz=50
Beschreibung
32065000

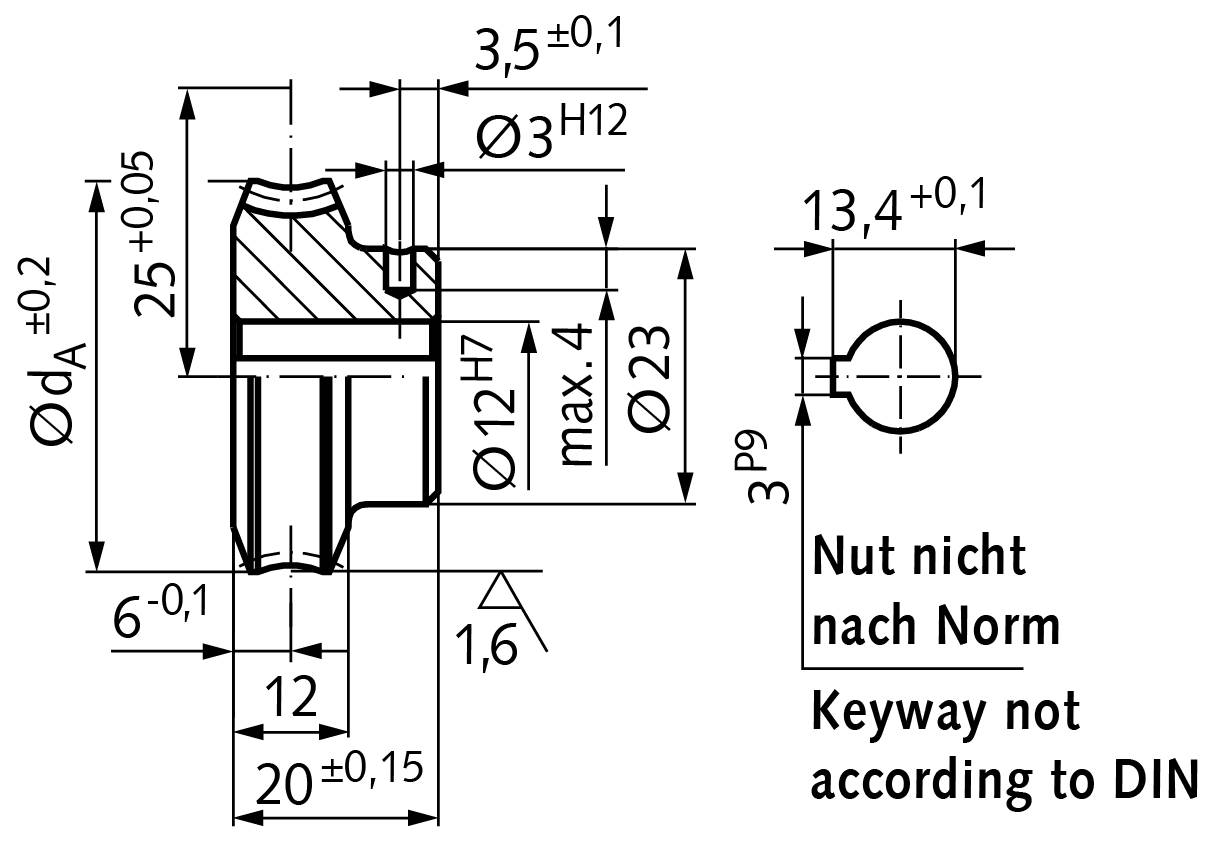

Werkstoff: Messing CuZn37Mn3Al2Si. Eingriffswinkel 15°. Bitte
beachten: Diese Räder können nur mit Schnecken des gleichen
Achsabstandes und mit dem gleichen Übersetzungsverhältnis zum Satz
kombiniert werden. Bitte beachten: Passfedernut nicht nach DIN
6885. Für den Getriebebau ist nur die Stiftlochbohrung zu erweitern.
Daher schnelle Montage möglich. Das angegebene Abriebsmoment gilt für
eine Eingangsdrehzahl (an der Schneckenwelle) von 2800/min. Die Werte
für den Wirkungsgrad sind Richtwerte, da Lagerung, Schmierung, Drehzahl
und Einbau den Wirkungsgrad zusätzlich zum Steigungswinkel beeinflussen.
Werkstoff: Messing CuZn37Mn3Al2Si. Eingriffswinkel 15°. Bitte
beachten: Diese Räder können nur mit Schnecken des gleichen
Achsabstandes und mit dem gleichen Übersetzungsverhältnis zum Satz
kombiniert werden. Bitte beachten: Passfedernut nicht nach DIN
6885. Für den Getriebebau ist nur die Stiftlochbohrung zu erweitern.
Daher schnelle Montage möglich. Das angegebene Abriebsmoment gilt für
eine Eingangsdrehzahl (an der Schneckenwelle) von 2800/min. Die Werte
für den Wirkungsgrad sind Richtwerte, da Lagerung, Schmierung, Drehzahl
und Einbau den Wirkungsgrad zusätzlich zum Steigungswinkel beeinflussen.
Ausführung
- Artikelnummer (SKU)32065000MaterialMessingOberflächeUnveredeltÜbersetzung [i]50 : 1Modul0,6Zähnezahl50Schrägungswinkel01°43 [°]Außendurchmesser [dA +/- 0,2]33,5 [mm]Max. Drehmoment [MD]5,1 [Nm]Gewicht78 [g]
Lieferumfang
- Artikelnummer (SKU)32065000MaterialMessingOberflächeUnveredeltÜbersetzung [i]50 : 1Modul0,6Zähnezahl50Schrägungswinkel01°43 [°]Außendurchmesser [dA +/- 0,2]33,5 [mm]Max. Drehmoment [MD]5,1 [Nm]Gewicht78 [g]
Hinweise
Artikelnummer (SKU)32065000MaterialMessingOberflächeUnveredeltÜbersetzung [i]50 : 1Modul0,6Zähnezahl50Schrägungswinkel01°43 [°]Außendurchmesser [dA +/- 0,2]33,5 [mm]Max. Drehmoment [MD]5,1 [Nm]Gewicht78 [g]
Systemvoraussetzungen
Artikelnummer (SKU)32065000MaterialMessingOberflächeUnveredeltÜbersetzung [i]50 : 1Modul0,6Zähnezahl50Schrägungswinkel01°43 [°]Außendurchmesser [dA +/- 0,2]33,5 [mm]Max. Drehmoment [MD]5,1 [Nm]Gewicht78 [g]
