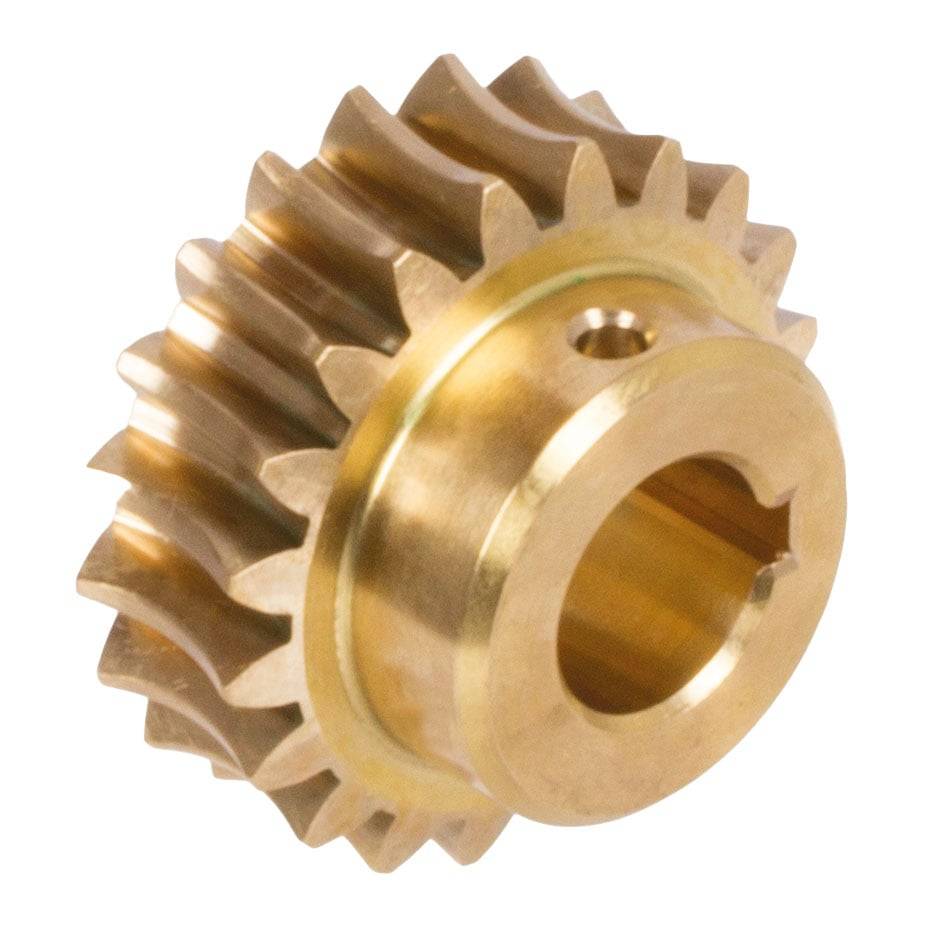

32137500 Präz.-Schneckenrad A=33 i=75 Zz=75
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
32 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
74,06 €
5
3% = 2,23 €
71,83 €
10
7% = 4,84 €
69,22 €
25
15% = 11,04 €
63,02 €
50
32% = 23,35 €
50,71 €
100
42% = 31,34 €
42,72 €
250
52% = 38,15 €
35,91 €
500
56% = 41,42 €
32,64 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (74,06 € / Stück)
74,06 €
zzgl. MwSt.
& 14 Tage Rückgaberecht inklusive
Highlights & Details
- Artikelnummer (SKU)32137500MaterialMessingOberflächeUnveredeltÜbersetzung [i]75 : 1Modul0,6Zähnezahl75Schrägungswinkel1°41 [°]Außendurchmesser [dA +/- 0,2]48,0 [mm]Max. Drehmoment [MD]9,0 [Nm]Gewicht183 [g]
Technische Daten
- Artikelnummer (SKU)32137500MaterialMessingOberflächeUnveredeltÜbersetzung [i]75 : 1Modul0,6Zähnezahl75Schrägungswinkel1°41 [°]Außendurchmesser [dA +/- 0,2]48,0 [mm]Max. Drehmoment [MD]9,0 [Nm]Gewicht183 [g]
- Produkt-Art
Schneckenradsatz
- Material
Messing
- Modul-Typ
0.6
- Anzahl Zähne
75
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 929533250 32137500 Präz.-Schneckenrad A=33 i=75 Zz=75
Beschreibung
32137500
Werkstoff: Messing CuZn37Mn3Al2Si. Eingriffswinkel 15°. Bitte
beachten: Diese Räder können nur mit Schnecken des gleichen
Achsabstandes und mit dem gleichen Übersetzungsverhältnis zum Satz

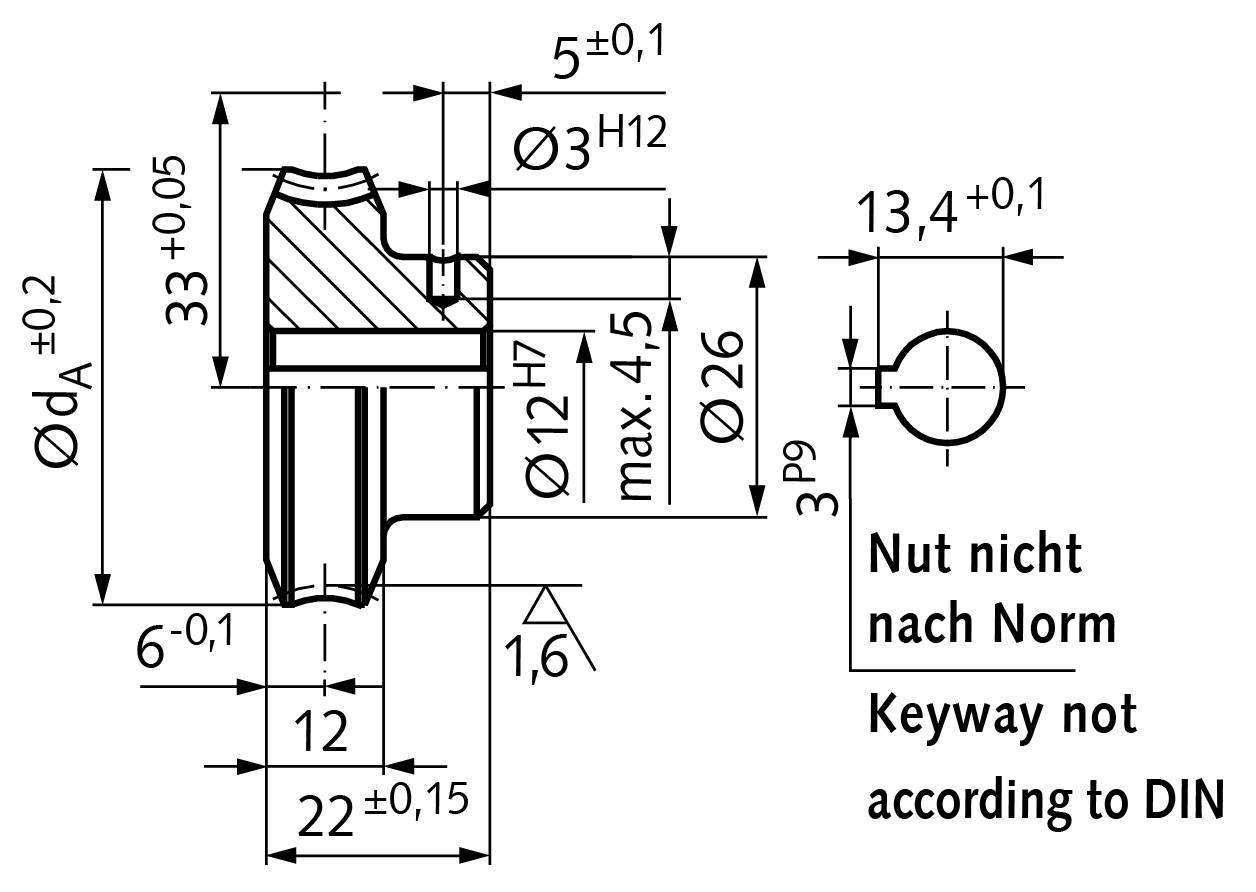

kombiniert werden. Bitte beachten: Passfedernut nicht nach DIN
6885. Für den Getriebebau ohne Nacharbeit zu verwenden. Das angegebene
Abriebsmoment gilt für eine Eingangsdrehzahl (an der Schneckenwelle) von
2800/min. Die Werte für den Wirkungsgrad sind Richtwerte, da Lagerung,
Schmierung, Drehzahl und Einbau den Wirkungsgrad zusätzlich zum
Steigungswinkel beeinflussen.
Werkstoff: Messing CuZn37Mn3Al2Si. Eingriffswinkel 15°. Bitte
beachten: Diese Räder können nur mit Schnecken des gleichen
Achsabstandes und mit dem gleichen Übersetzungsverhältnis zum Satz
kombiniert werden. Bitte beachten: Passfedernut nicht nach DIN
6885. Für den Getriebebau ohne Nacharbeit zu verwenden. Das angegebene
Abriebsmoment gilt für eine Eingangsdrehzahl (an der Schneckenwelle) von
2800/min. Die Werte für den Wirkungsgrad sind Richtwerte, da Lagerung,
Schmierung, Drehzahl und Einbau den Wirkungsgrad zusätzlich zum
Steigungswinkel beeinflussen.
Ausführung
- Artikelnummer (SKU)32137500MaterialMessingOberflächeUnveredeltÜbersetzung [i]75 : 1Modul0,6Zähnezahl75Schrägungswinkel1°41 [°]Außendurchmesser [dA +/- 0,2]48,0 [mm]Max. Drehmoment [MD]9,0 [Nm]Gewicht183 [g]
Lieferumfang
- Artikelnummer (SKU)32137500MaterialMessingOberflächeUnveredeltÜbersetzung [i]75 : 1Modul0,6Zähnezahl75Schrägungswinkel1°41 [°]Außendurchmesser [dA +/- 0,2]48,0 [mm]Max. Drehmoment [MD]9,0 [Nm]Gewicht183 [g]
Hinweise
Artikelnummer (SKU)32137500MaterialMessingOberflächeUnveredeltÜbersetzung [i]75 : 1Modul0,6Zähnezahl75Schrägungswinkel1°41 [°]Außendurchmesser [dA +/- 0,2]48,0 [mm]Max. Drehmoment [MD]9,0 [Nm]Gewicht183 [g]
