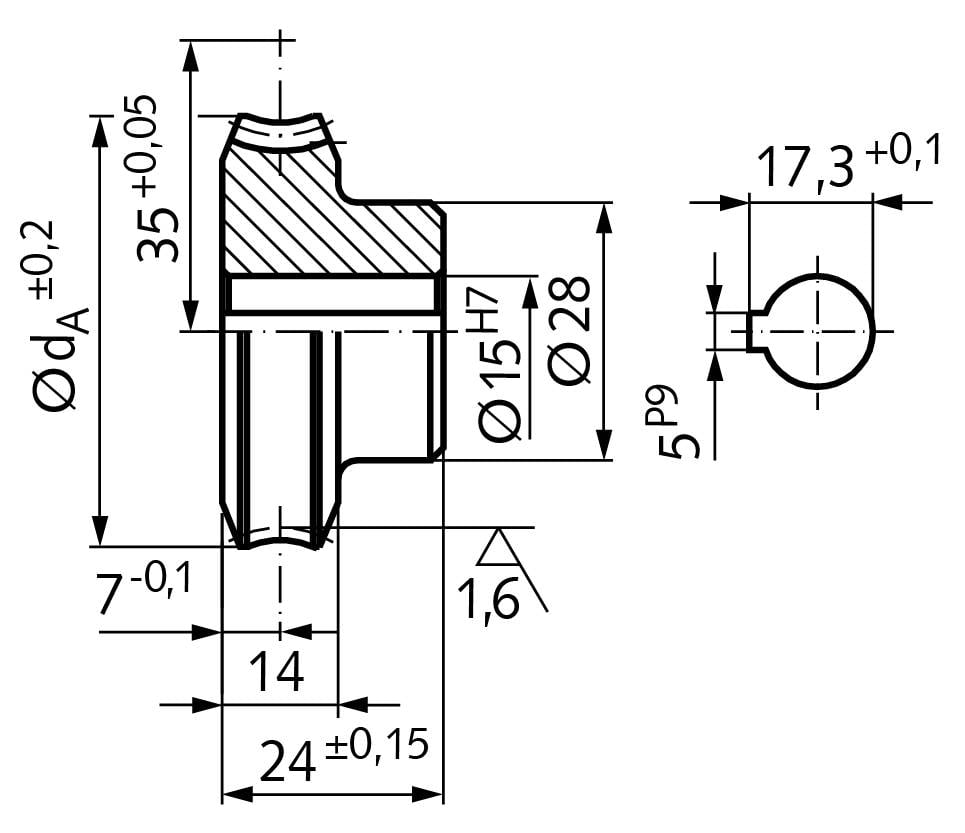

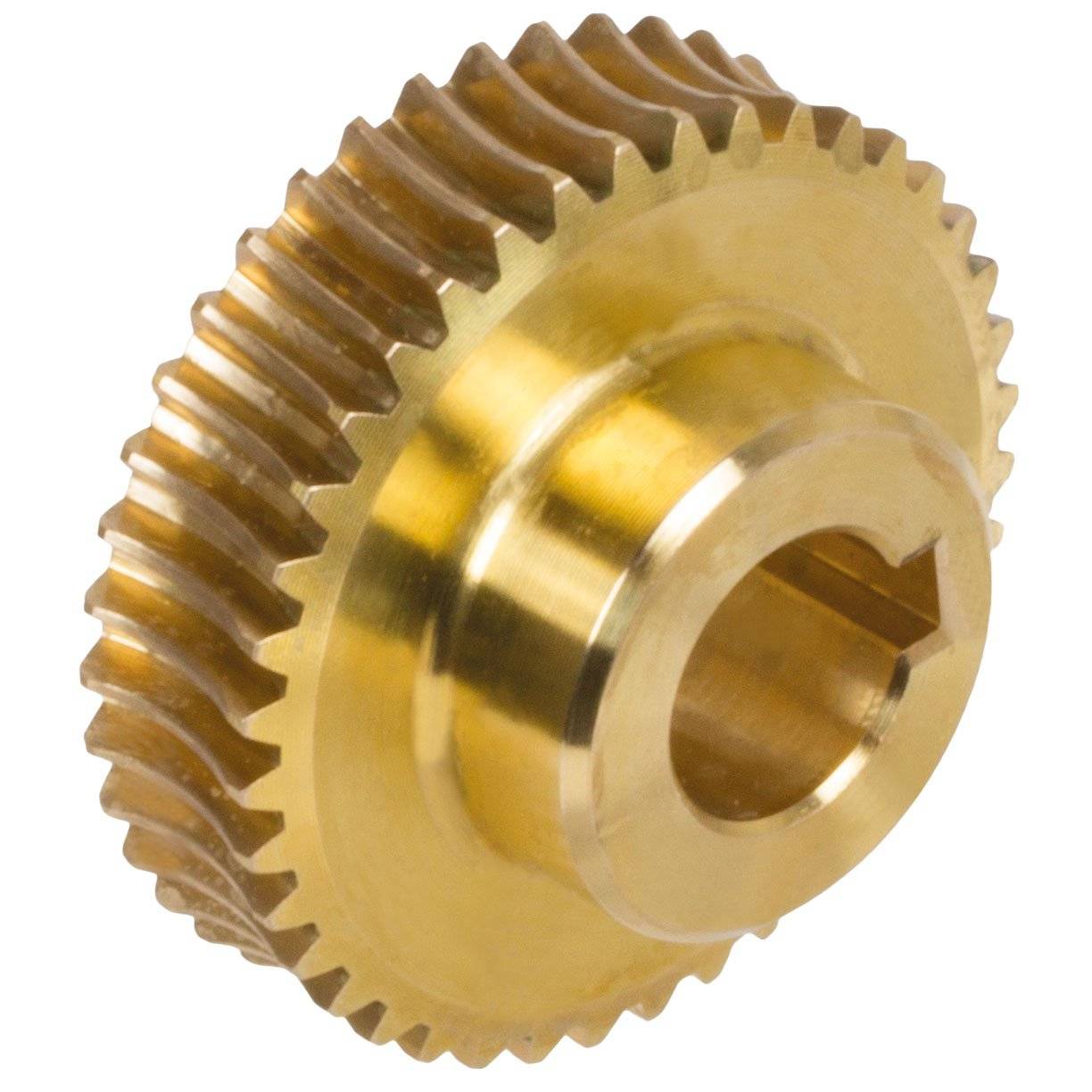

32205000 Präz.-Schneckenrad A=35 i=50 Zz=50
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
47,96 €
5
3% = 1,45 €
46,51 €
10
6% = 3,11 €
44,85 €
25
15% = 7,17 €
40,79 €
50
25% = 11,82 €
36,14 €
100
32% = 15,14 €
32,82 €
250
33% = 16,01 €
31,95 €
500
37% = 17,56 €
30,40 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (47,96 € / Stück)
47,96 €
zzgl. MwSt.
15,00 €
Highlights & Details
- Artikelnummer (SKU)32205000MaterialMessingOberflächeUnveredeltÜbersetzung [i]50 : 1Modul0,9Zähnezahl50Schrägungswinkel2°04 [°]Außendurchmesser [dA +/- 0,2]49,00 [mm]Max. Drehmoment [MD]12,9 [Nm]Gewicht188 [g]
Technische Daten
- Artikelnummer (SKU)32205000MaterialMessingOberflächeUnveredeltÜbersetzung [i]50 : 1Modul0,9Zähnezahl50Schrägungswinkel2°04 [°]Außendurchmesser [dA +/- 0,2]49,00 [mm]Max. Drehmoment [MD]12,9 [Nm]Gewicht188 [g]
- Typ
32205000
- Herst.-Teilenr.
32205000
- Anzahl Zähne
50
- Untersetzung
50:1
- Material
Messing
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 929527072 32205000 Präz.-Schneckenrad A=35 i=50 Zz=50
Beschreibung
32205000
Werkstoff: Messing CuZn37Mn3Al2Si. Eingriffswinkel 15°. Bitte
beachten: Diese Räder können nur mit Schnecken des gleichen
Achsabstandes und mit dem gleichen Übersetzungsverhältnis zum Satz
kombiniert werden. Für den Getriebebau ohne Nacharbeit zu verwenden. Das
angegebene Abriebsmoment gilt für eine Eingangsdrehzahl (an der
Schneckenwelle) von 2800/min. Die Werte für den Wirkungsgrad sind
Richtwerte, da Lagerung, Schmierung, Drehzahl und Einbau den
Wirkungsgrad zusätzlich zum Steigungswinkel beeinflussen. * Rad mit
Schraubenradverzahnung.
Werkstoff: Messing CuZn37Mn3Al2Si. Eingriffswinkel 15°. Bitte
beachten: Diese Räder können nur mit Schnecken des gleichen
Achsabstandes und mit dem gleichen Übersetzungsverhältnis zum Satz
kombiniert werden. Für den Getriebebau ohne Nacharbeit zu verwenden. Das
angegebene Abriebsmoment gilt für eine Eingangsdrehzahl (an der
Schneckenwelle) von 2800/min. Die Werte für den Wirkungsgrad sind
Richtwerte, da Lagerung, Schmierung, Drehzahl und Einbau den
Wirkungsgrad zusätzlich zum Steigungswinkel beeinflussen. * Rad mit
Schraubenradverzahnung.
