35 Stk. WAGO GmbH & Co. KG Leiterplattenklemme
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Federkraftklemmblock
RM
3.50 mm
Polzahl je Reihe
9
Polzahl
9
Anschluss
Federklemme
Print
100 Set(s)
Verkauf und Versand:
versandkostenfrei ab 100,00 € Bestellwert bei diesem Anbieter
Anzahl (Packungsgröße 35 St.)
Gesamt
87,24 €
zzgl. MwSt.
5,41 €
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Technische Daten
- Typ
739-309
- Produkt-Art
Federkraftklemmblock
- Besonderheiten
mit CAGE CLAMP®
- RM
3.50 mm
- Anzahl Reihen
1
- Polzahl je Reihe
9
- Polzahl
9
- Serie
739
- Abisolierlänge (min.)
8 mm
- Abisolierlänge (max.)
6 mm
- Anschluss
Federklemme
Print
- Querschnitt flexibel (min.)
0.08 mm²
- Querschnitt starr (min.)
0.08 mm²
- Querschnitt flexibel (max.)
1.50 mm²
- Querschnitt starr (max.)
1.50 mm²
- AWG min.
28
- Steckrichtung
Senkrecht zur Leiterplatte
- AWG max.
14
- Kontaktmaterial
Elektrolytkupfer, verzinnt
- Herstellerfarbe
Grau
- Drahtschutz
Ja
- Gewicht
5.73 g
- Herst.-Teilenr.
739-309
- Industrieverpackung
Ja
- Inhalt
35 St.
- Nennspannung
160 V
- Breite
33.00 mm
- Höhe
15.70 mm
- Länge
13.40 mm
- Tiefe
13.4 mm
Beschreibung
WAGO GmbH & Co. KG Leiterplattenklemme 739-309

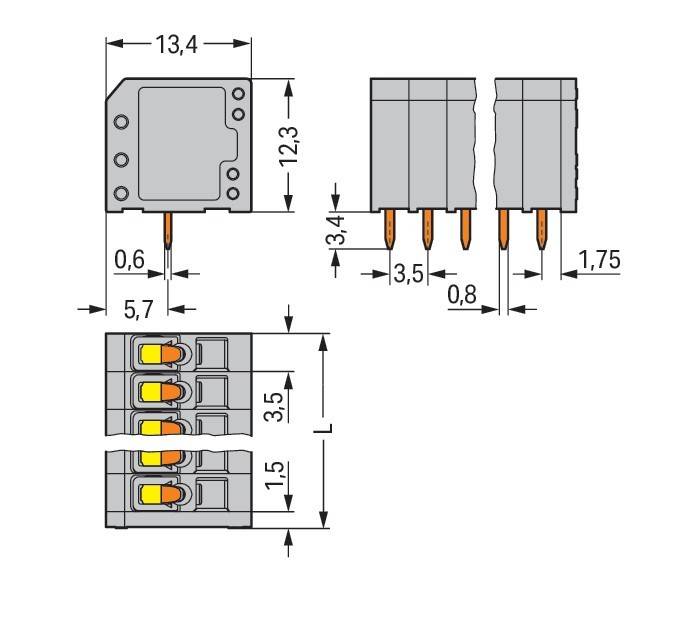

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:WAGO GmbH & Co. KGBezeichnung:Leiterplattenklemme 1,5mm²Typ:739-309Höhe:12,3 mmAnzahl der elektrischen Anschlüsse:9Anzahl der Etagen:1Rastermaß der Anschlüsse:3,5 mmWinkel Leiterplatte/Leiteranschluss:90° (vertikal nach oben)Bemessungsstrom In:17,5 ABemessungsspannung:160 VBemessungsstoßspannung:2,5 kVÜberspannungskategorie:IIIVerschmutzungsgrad:2Anschlussart Leiter:FederzuganschlussAnschließbarer Leiterquerschnitt eindrähtig:0,08..1,5 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse:0,25..1,5 mm²Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:0,08..1,5 mm²Anschließbarer Leiterquerschnitt mehrdrähtig:0,08..1,5 mm²Anschlussart Leiterplatte:LötanschlussWerkstoff der Anschlussoberfläche:ZinnLänge des Pins:3,4 mmWerkstoff des Isolierkörpers:ThermoplastGehäusefarbe:grauBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Betriebstemperatur:-60..105 °CArt der Leiterplattenbefestigung:AnschlusskontaktBefestigungsart:lötenArt der Banderolierung:ohne
WAGO GmbH & Co. KG Leiterplattenklemme 739-309: weitere Details
Leiterplattenklemme
1,5 mm²
Rastermaß 3,5 mm
9-polig
CAGE CLAMP®
grauLeiterplattenklemme Serie 739 mit Lötstiftabmessungen 0,6 x 0,8 mm
Die Leiterplattenklemme hat die Artikelnummer 739-309 und ermöglicht einen einfachen und sicheren Anschluss. Setzen Sie beim Design-In Ihres Gerätes auf erprobte Sicherheit: Mit Leiterplattenklemmen haben Sie verschiedene Verwendungsmöglichkeiten. Diese Leiterplattenklemme benötigt für den Leiteranschluss eine Abisolierlänge zwischen 5 und 6 mm . Dieses Produkt ist mit der CAGE CLAMP®-Technologie ausgestattet. Mit dem CAGE CLAMP® Universalanschluss steht Ihnen eine zuverlässige und wartungsfreie Anschlusstechnik zur Verfügung, um sämtliche Leiterarten mithilfe einer Käfigzugfeder anzuschließen. Es ist keine Vorbehandlung der Leiter notwendig, beispielsweise durch das Aufcrimpen von Aderendhülsen. Die Maße sind in Breite x Höhe x Tiefe (33 x 15,7 x 13,4) mm. In Abhängigkeit von der Leiterart eignet sich diese Leiterplattenklemme für Leiterquerschnitte von 0,08 mm² bis 1,5 mm². Die Oberfläche der Kontakte besteht aus Zinn. Diese Leiterplattenklemme wird durch ein Betätigungswerkzeug betätigt. Die Verlötung der Leiterplattenklemme erfolgt mittels THT. Der Leiter wird zur Platine in einem 90 °-Winkel eingeführt. EAN: 4044918301435
Geliefert wird: WAGO GmbH & Co. KG Leiterplattenklemme 1,5mm² 739-309, Verpackungseinheit: 35 Stk., EAN: 4044918301435
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:WAGO GmbH & Co. KGBezeichnung:Leiterplattenklemme 1,5mm²Typ:739-309Höhe:12,3 mmAnzahl der elektrischen Anschlüsse:9Anzahl der Etagen:1Rastermaß der Anschlüsse:3,5 mmWinkel Leiterplatte/Leiteranschluss:90° (vertikal nach oben)Bemessungsstrom In:17,5 ABemessungsspannung:160 VBemessungsstoßspannung:2,5 kVÜberspannungskategorie:IIIVerschmutzungsgrad:2Anschlussart Leiter:FederzuganschlussAnschließbarer Leiterquerschnitt eindrähtig:0,08..1,5 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse:0,25..1,5 mm²Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:0,08..1,5 mm²Anschließbarer Leiterquerschnitt mehrdrähtig:0,08..1,5 mm²Anschlussart Leiterplatte:LötanschlussWerkstoff der Anschlussoberfläche:ZinnLänge des Pins:3,4 mmWerkstoff des Isolierkörpers:ThermoplastGehäusefarbe:grauBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Betriebstemperatur:-60..105 °CArt der Leiterplattenbefestigung:AnschlusskontaktBefestigungsart:lötenArt der Banderolierung:ohne
WAGO GmbH & Co. KG Leiterplattenklemme 739-309: weitere Details
Leiterplattenklemme
1,5 mm²
Rastermaß 3,5 mm
9-polig
CAGE CLAMP®
grauLeiterplattenklemme Serie 739 mit Lötstiftabmessungen 0,6 x 0,8 mm
Die Leiterplattenklemme hat die Artikelnummer 739-309 und ermöglicht einen einfachen und sicheren Anschluss. Setzen Sie beim Design-In Ihres Gerätes auf erprobte Sicherheit: Mit Leiterplattenklemmen haben Sie verschiedene Verwendungsmöglichkeiten. Diese Leiterplattenklemme benötigt für den Leiteranschluss eine Abisolierlänge zwischen 5 und 6 mm . Dieses Produkt ist mit der CAGE CLAMP®-Technologie ausgestattet. Mit dem CAGE CLAMP® Universalanschluss steht Ihnen eine zuverlässige und wartungsfreie Anschlusstechnik zur Verfügung, um sämtliche Leiterarten mithilfe einer Käfigzugfeder anzuschließen. Es ist keine Vorbehandlung der Leiter notwendig, beispielsweise durch das Aufcrimpen von Aderendhülsen. Die Maße sind in Breite x Höhe x Tiefe (33 x 15,7 x 13,4) mm. In Abhängigkeit von der Leiterart eignet sich diese Leiterplattenklemme für Leiterquerschnitte von 0,08 mm² bis 1,5 mm². Die Oberfläche der Kontakte besteht aus Zinn. Diese Leiterplattenklemme wird durch ein Betätigungswerkzeug betätigt. Die Verlötung der Leiterplattenklemme erfolgt mittels THT. Der Leiter wird zur Platine in einem 90 °-Winkel eingeführt. EAN: 4044918301435
Geliefert wird: WAGO GmbH & Co. KG Leiterplattenklemme 1,5mm² 739-309, Verpackungseinheit: 35 Stk., EAN: 4044918301435
Lieferumfang
- Geliefert wird: WAGO GmbH & Co. KG Leiterplattenklemme 1,5mm² 739-309, Verpackungseinheit: 35 Stk., EAN: 4044918301435
