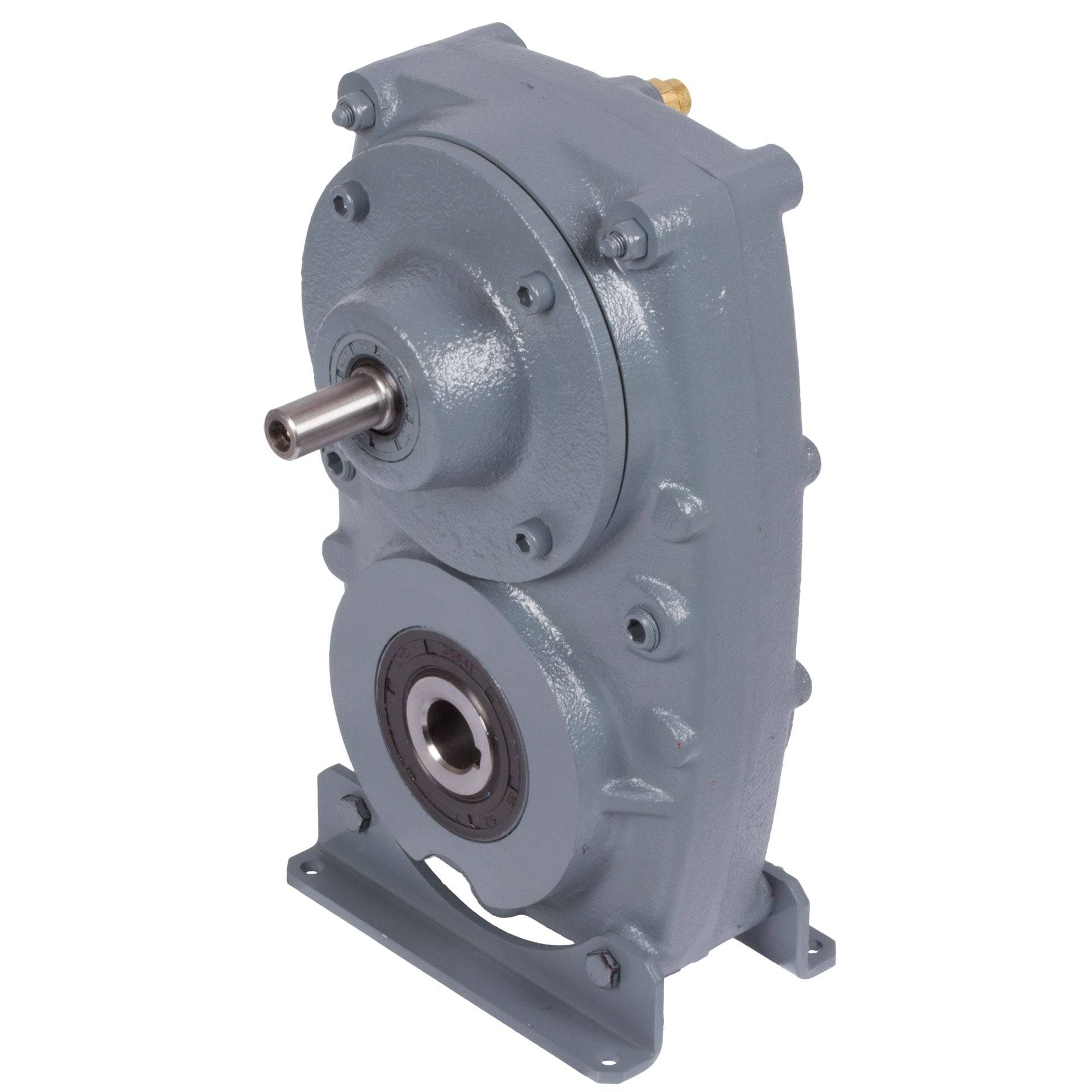

40030008 Getriebe BOC1 Gr.1 i=5,92:1 Ausf. A
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Highlights & Details
- Artikelnummer (SKU)40030008AusführungA
Technische Daten
- Artikelnummer (SKU)40030008AusführungAÜbersetzung [i]5,92Max. Abtriebsdrehmoment bei fB = 1 [T2]250 [Nm]Abtriebsdrehzahl bei Eingangsdrehzahl 1.380 min-1 [n2*]233,1 [min-1]Max. Antriebsleistung [P]6,40 [kW]Gewicht12,5 [kg]
- Typ
40030008
- Abtriebsdrehmoment
250 Nm
- Nennleistung
6.40 kW
- Wellenausführung
abtriebsseitiger Hohlwelle
- Herst.-Teilenr.
40030008
- Ausführung
A
- Untersetzung (Details)
5.92
- UKCA
Ja
- Produkt-Art
Getriebe
Dokumente & Downloads
Datenblatt
Datenblatt 929563692 40030008 Getriebe BOC1 Gr.1 i=5,92:1 Ausf. A
Beschreibung
40030008 Kompakte Bauweise für enge Platzverhältnisse.
Übersetzungen von i = ca. 3,3 : 1 bis ca. 56 : 1.
Höhere Übersetzungen auf Anfrage. Antriebsleistung von 0,7 bis 8,4 kW.
Ausführung A: Mit abtriebsseitiger Hohlwelle = Standard.
Ausführung B: Mit Drehmomentstütze (auf Anfrage).
Ausführung C: Mit abtriebsseitigem Flansch (auf Anfrage).
Ausführung D: Mit Fußleisten an der kurzen Seite (auf Anfrage).
Ausführung E: Mit Fußleisten an der langen Seite (auf Anfrage).
Ausführung F: Mit einseitig austreibender Abtriebswelle (auf Anfrage).
Gehäuse: Stark verripptes Graugussgehäuse, dadurch
ruhiger, schwingungsarmer Lauf. Gegen Ölaustritt und Strahlwasser-
Einwirkung vollkommen gekapselt.
Zahnräder: Die schrägverzahnten Zahnräder sind aus
Vergütungs- und Einsatzstählen hergestellt. Die Verzahnung ist gehärtet
und feinstbearbeitet.
Lagerung: Schwer dimensionierte Wälzlager.
Antriebswelle/Lagerschild: Wellentoleranzen und Flanschadapter
(auf Anfrage) sind den IEC-Normmotoren angepasst.
Schmierung: Die Getriebe sind betriebsfertig mit Öl bzw.
Fließfett befüllt für Umgebungstemperaturen von -10°C bis 50°C).
Ein Schmierstoffwechsel sollte alle 10.000 Betriebsstunden, längstens jedoch
nach 2 Jahren durchgeführt werden. Vor Inbetriebnahme Plastikstopfen aus der Entlüftungsschraube entfernen.
Übersetzungen von i = ca. 3,3 : 1 bis ca. 56 : 1.
Höhere Übersetzungen auf Anfrage. Antriebsleistung von 0,7 bis 8,4 kW.
Ausführung A: Mit abtriebsseitiger Hohlwelle = Standard.
Ausführung B: Mit Drehmomentstütze (auf Anfrage).
Ausführung C: Mit abtriebsseitigem Flansch (auf Anfrage).
Ausführung D: Mit Fußleisten an der kurzen Seite (auf Anfrage).
Ausführung E: Mit Fußleisten an der langen Seite (auf Anfrage).
Ausführung F: Mit einseitig austreibender Abtriebswelle (auf Anfrage).
Gehäuse: Stark verripptes Graugussgehäuse, dadurch
ruhiger, schwingungsarmer Lauf. Gegen Ölaustritt und Strahlwasser-
Einwirkung vollkommen gekapselt.
Zahnräder: Die schrägverzahnten Zahnräder sind aus
Vergütungs- und Einsatzstählen hergestellt. Die Verzahnung ist gehärtet
und feinstbearbeitet.
Lagerung: Schwer dimensionierte Wälzlager.
Antriebswelle/Lagerschild: Wellentoleranzen und Flanschadapter
(auf Anfrage) sind den IEC-Normmotoren angepasst.
Schmierung: Die Getriebe sind betriebsfertig mit Öl bzw.
Fließfett befüllt für Umgebungstemperaturen von -10°C bis 50°C).
Ein Schmierstoffwechsel sollte alle 10.000 Betriebsstunden, längstens jedoch
nach 2 Jahren durchgeführt werden. Vor Inbetriebnahme Plastikstopfen aus der Entlüftungsschraube entfernen.
