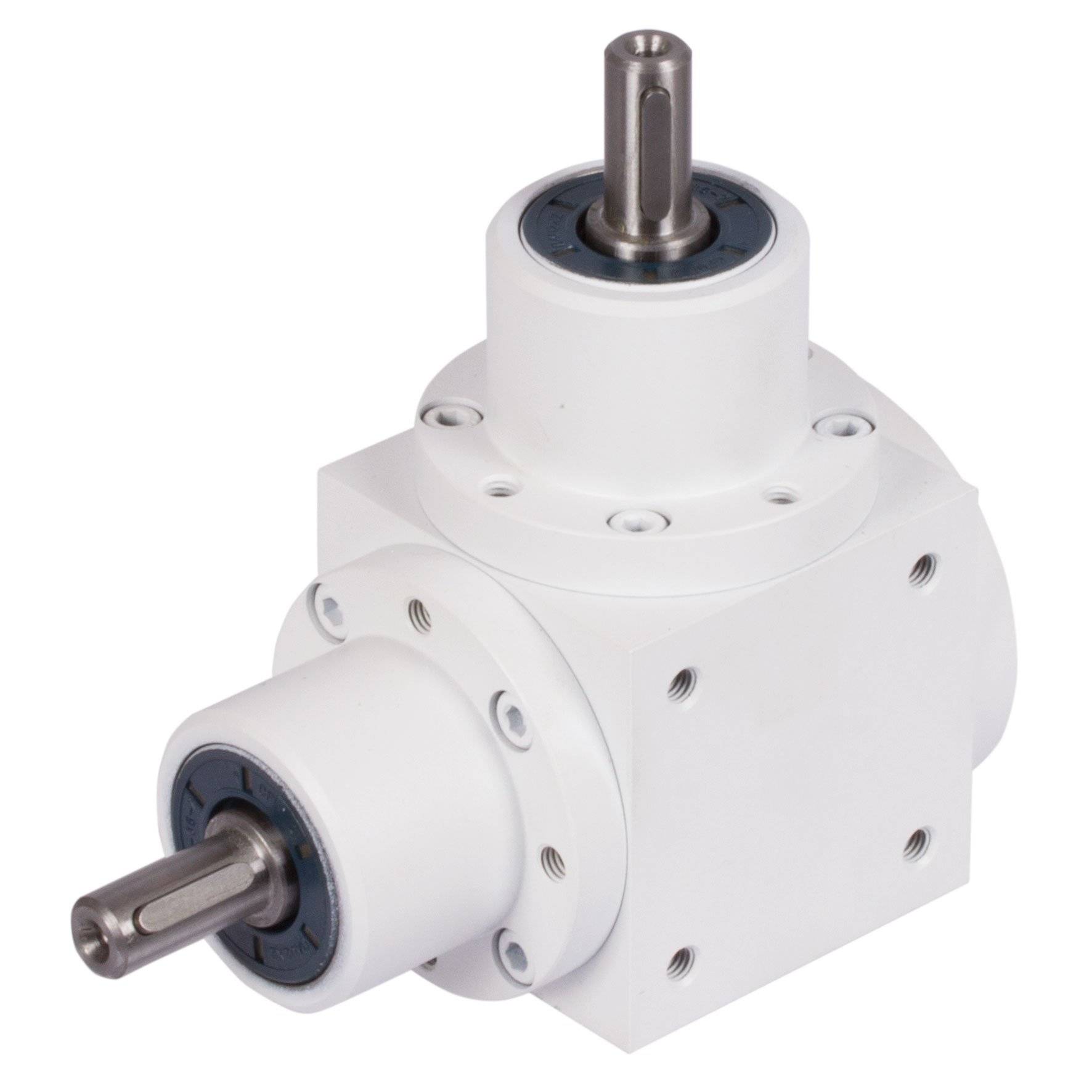

41201006 Kegelradgetriebe K25 Ausf. 10 i= 6:1
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
1.046,31 €
5
3% = 34,87 €
1.011,44 €
10
7% = 69,73 €
976,58 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (1.046,31 € / Stück)
1.046,31 €
zzgl. MwSt.
Kostenfreier Versand
Nur noch 1 Stück verfügbar
Highlights & Details
- Artikelnummer (SKU)41201006Baugröße25Ausführung10Eingangswellendurchmesser [d1]24 [mm]Ausgangswellendurchmesser [d2]35 [mm]Kantenlänge [b]160 [mm]Max. Drehmoment bei 8 min-1 [T2]210 [Nm]Max. Drehmoment bei 42 min-1 [T2]199 [Nm]Max. Drehmoment bei 83 min-1 [T2]187 [Nm]Max. Drehmoment bei 125 min-1 [T2]176 [Nm]Max. Drehmoment bei 167 min-1 [T2]164 [Nm]Max. Drehmoment bei 250 min-1 [T2]143 [Nm]Max. Drehmoment bei 500 min-1 [T2]129 [Nm]Max. Eingangsleistung bei 50 min-1 [P1]0,18 [kW]Max. Eingangsleistung bei 250 min-1 [P1]0,92 [kW]Max. Eingangsleistung bei 500 min-1 [P1]1,72 [kW]Max. Eingangsleistung bei 750 min-1 [P1]2,43 [kW]Max. Eingangsleistung bei 1.000 min-1 [P1]3,01 [kW]Max. Eingangsleistung bei 1.500 min-1 [P1]3,95 [kW]Max. Eingangsleistung bei 3.000 min-1 [P1]7,09 [kW]Gewicht24 [kg]
Technische Daten
- Artikelnummer (SKU)41201006Baugröße25Ausführung10Eingangswellendurchmesser [d1]24 [mm]Ausgangswellendurchmesser [d2]35 [mm]Kantenlänge [b]160 [mm]Max. Drehmoment bei 8 min-1 [T2]210 [Nm]Max. Drehmoment bei 42 min-1 [T2]199 [Nm]Max. Drehmoment bei 83 min-1 [T2]187 [Nm]Max. Drehmoment bei 125 min-1 [T2]176 [Nm]Max. Drehmoment bei 167 min-1 [T2]164 [Nm]Max. Drehmoment bei 250 min-1 [T2]143 [Nm]Max. Drehmoment bei 500 min-1 [T2]129 [Nm]Max. Eingangsleistung bei 50 min-1 [P1]0,18 [kW]Max. Eingangsleistung bei 250 min-1 [P1]0,92 [kW]Max. Eingangsleistung bei 500 min-1 [P1]1,72 [kW]Max. Eingangsleistung bei 750 min-1 [P1]2,43 [kW]Max. Eingangsleistung bei 1.000 min-1 [P1]3,01 [kW]Max. Eingangsleistung bei 1.500 min-1 [P1]3,95 [kW]Max. Eingangsleistung bei 3.000 min-1 [P1]7,09 [kW]Gewicht24 [kg]
- Typ
41201006
- Abtriebsdrehmoment
210 Nm
- Breite
160 mm
- Herst.-Teilenr.
41201006
- Ausführung
10
- Wellen-Ø
35 mm
- Untersetzung (Details)
6:1
- UKCA
Ja
- Produkt-Art
Getriebe
Dokumente & Downloads
Datenblatt
Datenblatt 929563251 41201006 Kegelradgetriebe K25 Ausf. 10 i= 6:1
Beschreibung

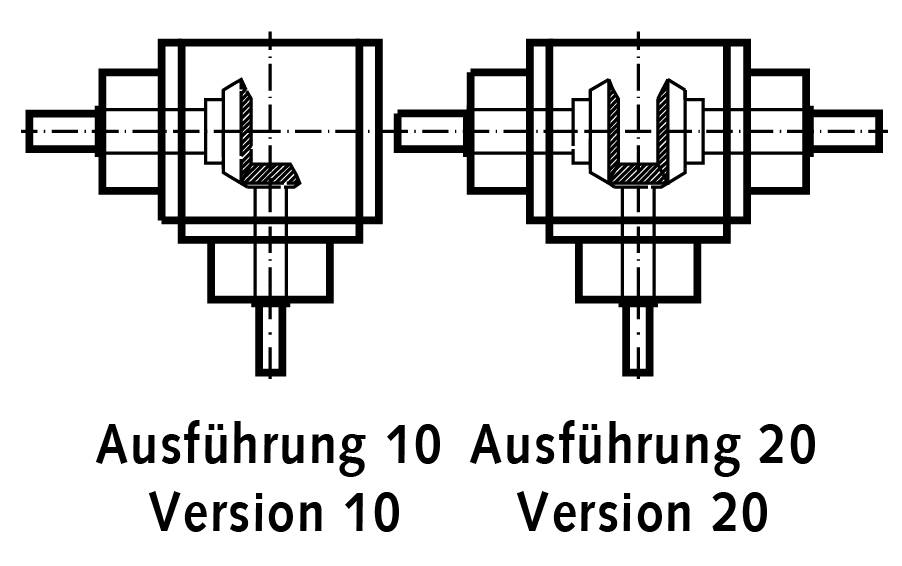

41201006 3 Baugrößen in zwei Ausführungen.
Wellen-Durchmesser und Gehäuse-Kantenlänge siehe Tabelle.
Weitere Abmessungen siehe PDF-Katalogseite.
Weitere Varianten als Abzweiggetriebe auf Anfrage.
Lieferung auch in korrosionsgeschützter Ausführung und
NO-TOX-Ausführung für die Lebensmittel- und Pharmaindustrie.
Gehäuse: Starkwandiger Grauguss, vollkommen
geschlossen gegen Ölaustritt und Staubeinwirkung.
Die Würfelform mit allseitiger Befestigungsmöglichkeit erlaubt einen
Anbau an allen 6 Seiten. Die Durchmesser l 1 und l 2 sind als
Zentrieransätze vorgesehen.
Verzahnung: Spiralverzahnte Kegelräder, einsatzgehärtet,
paarweise geläppt.
Sonderübersetzungen auf Anfrage.
Lagerung: Reichlich dimensionierte Wälzlager.
Verstärkte Lagerungen auf Anfrage.
Schmierung: Die Getriebe sind vollkommen geschlossen,
lebensdauergeschmiert und wartungsfrei. Für den Einsatz bei höheren
Drehzahlen (s. Tabelle) muss eine Getriebeentlüftung vorgesehen werden.
Bitte nennen Sie uns dafür die Einbaulage durch Angabe der untenliegenden Getriebeseite.
Wahlweise Antrieb über Seite A oder Seite C:
Antrieb Seite A: Übersetzung ins Schnelle.
Antrieb Seite C: Übersetzung ins Langsame.
Die Abtriebsdrehmomente gelten für die langsamlaufende Welle d2.
Zusätzliche Faktoren müssen berücksichtigt werden, siehe PDF-Katalogseiten.
Wellen-Durchmesser und Gehäuse-Kantenlänge siehe Tabelle.
Weitere Abmessungen siehe PDF-Katalogseite.
Weitere Varianten als Abzweiggetriebe auf Anfrage.
Lieferung auch in korrosionsgeschützter Ausführung und
NO-TOX-Ausführung für die Lebensmittel- und Pharmaindustrie.
Gehäuse: Starkwandiger Grauguss, vollkommen
geschlossen gegen Ölaustritt und Staubeinwirkung.
Die Würfelform mit allseitiger Befestigungsmöglichkeit erlaubt einen
Anbau an allen 6 Seiten. Die Durchmesser l 1 und l 2 sind als
Zentrieransätze vorgesehen.
Verzahnung: Spiralverzahnte Kegelräder, einsatzgehärtet,
paarweise geläppt.
Sonderübersetzungen auf Anfrage.
Lagerung: Reichlich dimensionierte Wälzlager.
Verstärkte Lagerungen auf Anfrage.
Schmierung: Die Getriebe sind vollkommen geschlossen,
lebensdauergeschmiert und wartungsfrei. Für den Einsatz bei höheren
Drehzahlen (s. Tabelle) muss eine Getriebeentlüftung vorgesehen werden.
Bitte nennen Sie uns dafür die Einbaulage durch Angabe der untenliegenden Getriebeseite.
Wahlweise Antrieb über Seite A oder Seite C:
Antrieb Seite A: Übersetzung ins Schnelle.
Antrieb Seite C: Übersetzung ins Langsame.
Die Abtriebsdrehmomente gelten für die langsamlaufende Welle d2.
Zusätzliche Faktoren müssen berücksichtigt werden, siehe PDF-Katalogseiten.
