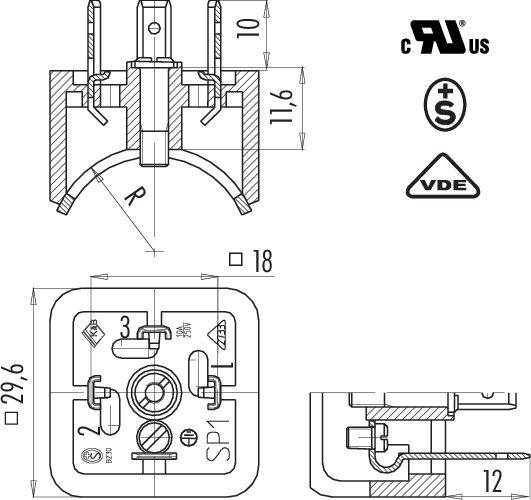

Abbildung ähnlich
1/2

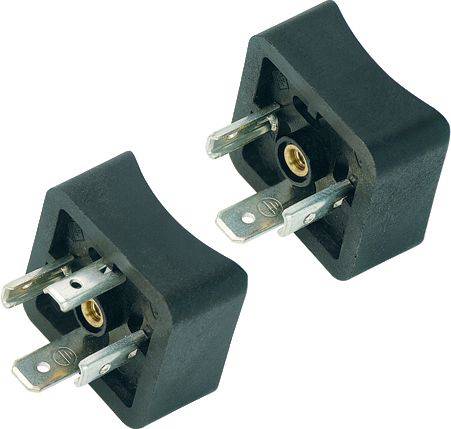

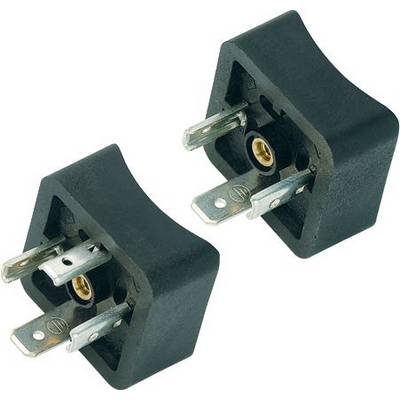

Abbildung ähnlich
43 1719 024 04 Serie 210 43 1719 024 04 Pole:4 43 1719 024 04-20 binder Inhalt: 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Ventilstecker
Bauform
A Standard
Anschluss
Löten
Schutzart
IP40
IP65
Nennspannung
250 V
Datenblatt (PDF)
Anzahl
Gesamt (3,18 € / Stück)
3,61 €
-12 %
3,18 €
zzgl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
43 1719 024 04 Serie 210
- Bauform A Gerätestecker
- Kontakte nach innen gewinkelt
- Polzahl: 3+PE
- ungeschirmt
- löten
- IP40 ohne Dichtung
- UL
- ESTI+
- VDE
Unser Service für Sie
Technische Daten
- EMV-Tauglichkeit: ungeschirmt
- Isolationswiderstand: ≥ 10¹⁰ Ω
- Durchgangswiderstand: ≤ 15 mΩ
- Isolierstoffgruppe: III
- Überspannungskategorie: III
- Verschmutzungsgrad: 3
- Material Kontaktkörper: PA (UL94 HB)
- Montageart: Gehäusemontage
- Pole
4
- Leitungsmaterial
PA
- Produkt-Art
Ventilstecker
- Bauform
A Standard
- Anschluss
Löten
IP40
IP65
- Nennspannung
250 V
- Anzeige
LED
- Gesamtpolzahl
+ PE
- Herst.-Teilenr.
43 1719 024 04-20
- Inhalt
1 St.
- max. Querschnitt
1.00 mm²
- RoHS-konform
Ja
- Standard
Industriestandard
- Bauform
Stecker, gerade
- Typ
43 1719 024 04
- Besonderheiten
mit LED
- Voreilender Kontakt (PE)
Ja
- Zulassungen
UL
ESTI+
VDE
Dokumente & Downloads
Datenblatt
Datenblatt 3217660 43 1719 024 04 Serie 210 43 1719 024 04 Pole:4 43 1719 024 04-20 binder Inhalt: 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3217660 43 1719 024 04 Serie 210 43 1719 024 04 Pole:4 43 1719 024 04-20 binder Inhalt: 1 St.
Beschreibung
Unsere Steckverbinder für modernste Automatisierungsanwendungen umfassen drei Serien von Magnetventilsteckverbindern. Magnetventilsteckdosen in den Bauformen A, B und C in IP40 bis IP67 entsprechen DIN EN 175301-803, viele Modelle sind mit niedrigem oder normal großem Gehäuse erhältlich. Je nach Bauform sind 2+PE, 2+2PE und 3+PE Kontakte möglich. Diese gibt es auch mit ein- oder beidseitig konfektionierten Verbindungsleitungen, umspritzte Ausführungen haben am anderen Ende M12-Steckverbinder. Einige Ausführungen haben LED-Anzeigen. Neben Magnetventilsteckverbindern gibt es Gerätesteckdosen und -stecker.
Eigenschaften:
• Bauform A, B und C nach Industriestandard
• Entspricht DIN EN 175301-803
• Ausführungen mit niedrigem Gehäuse erhältlich
• Schutzart IP40/IP67
• Gerätesteckdosen und -stecker
• PUR-umspritzte Steckdosen (IP67)
• Erhältlich mit LED-Anzeigen
• Ein- oder beidseitig konfektionierte Verbindungsleitungen
• UL- und VDE-Zulassung
Eigenschaften:
• Bauform A, B und C nach Industriestandard
• Entspricht DIN EN 175301-803
• Ausführungen mit niedrigem Gehäuse erhältlich
• Schutzart IP40/IP67
• Gerätesteckdosen und -stecker
• PUR-umspritzte Steckdosen (IP67)
• Erhältlich mit LED-Anzeigen
• Ein- oder beidseitig konfektionierte Verbindungsleitungen
• UL- und VDE-Zulassung
