Multimeter

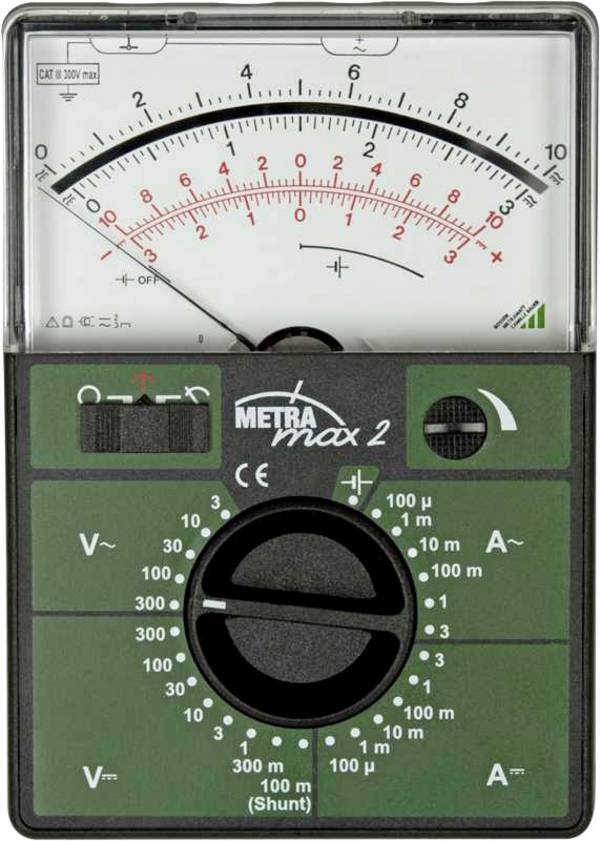

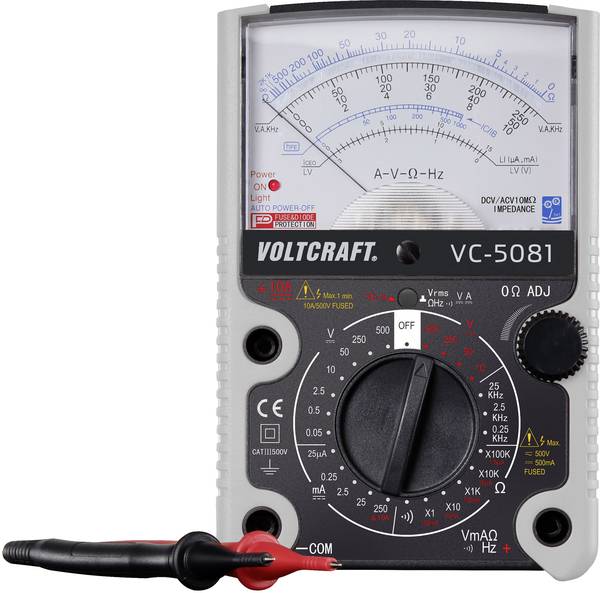

Multimeter gibt es in zahlreichen Bauformen und Ausprägungen. Allerdings dominieren digitale Multimeter mit LC-Anzeige den Markt und haben analoge Multimeter mit Zeigermesswerk weitgehend verdrängt. Die Gründe hierfür finden sich in einem günstigeren Anschaffungspreis und einer weitaus höheren Stoßunempfindlichkeit. Hinzu kommt, dass der digital angezeigte Messwert leichter und schneller abzulesen ist. Dennoch haben Multimeter mit analoger Anzeige noch ihre Daseinsberechtigung. Sie erlauben durch ihr stufenlos anzeigendes Messwerk bei schwankenden und wechselnden Messwerten eine einfachere und bessere Trendbetrachtung. Dies ist auch der Grund, warum für Einbau-Messgeräte nach wie vor gerne noch analoge Anzeigen genutzt werden.

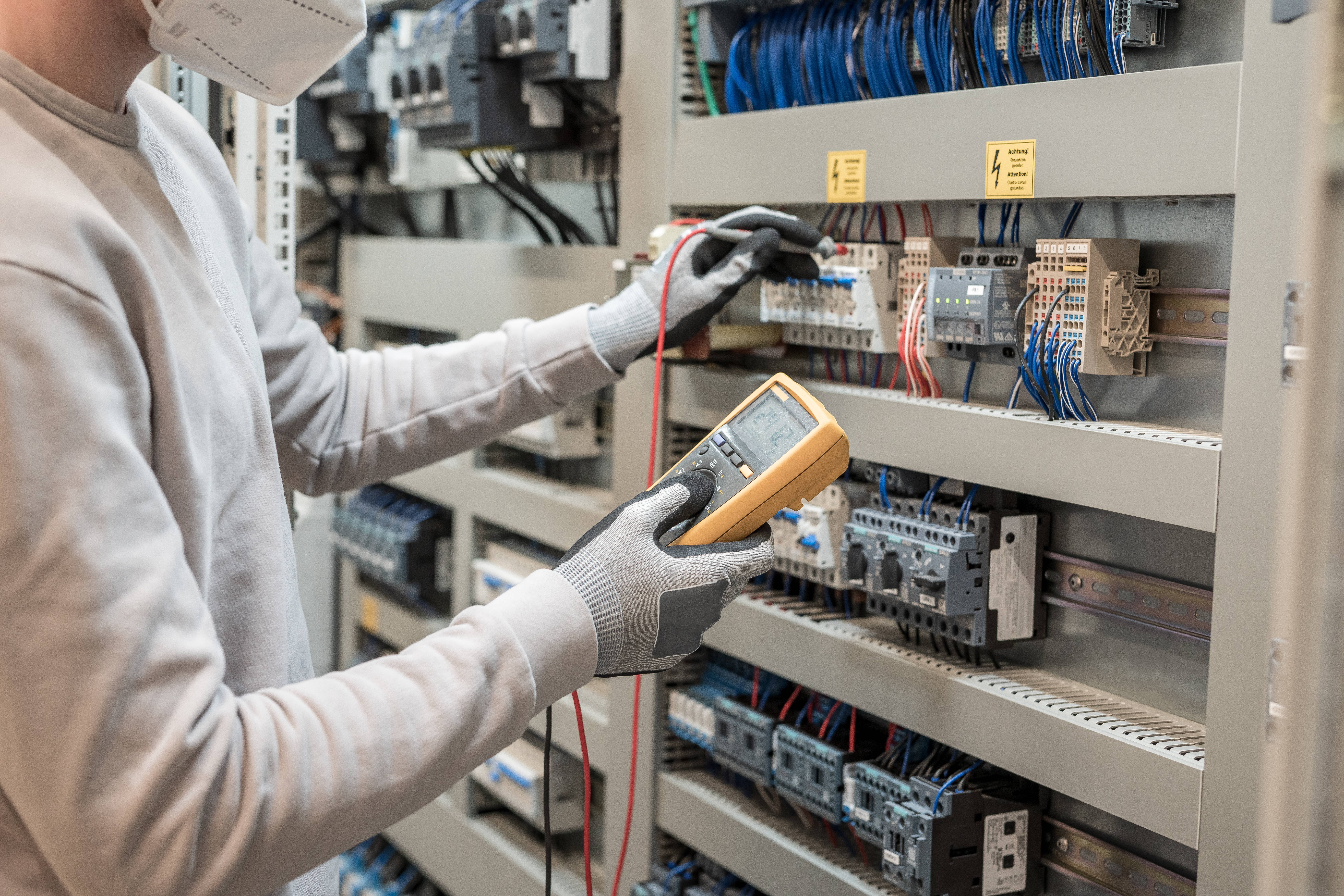

Je nachdem, welche Messung durchgeführt werden soll, muss das digitale Multimeter gewisse „innere Werte“ aufweisen. Bei einer Spannungsmessung wird das digitale Multimeter parallel zu den Messpunkten angeschlossen. In diesem Fall darf das Multimeter den zu messenden Stromkreis nicht belasten. Deshalb muss der Innenwiderstand des Digitalmultimeters bei der Spannungsmessung sehr hoch sein. Im Gegensatz dazu muss der Innenwiderstand bei der Strommessung sehr klein sein. Denn zur Strommessung muss das Multimeter in einen bestehenden Stromkreis eingefügt werden. Deshalb verfügen digitale Multimeter in der Regel über unterschiedliche Buchsen für den Anschluss der Messleitungen.

>> Was alles mit einem Multimeter gemessen werden kann, wie dabei vorzugehen ist und was beachtet werden sollte, haben wir für Sie in unserem Ratgeber „Multimeter Anleitung“ zusammengestellt.

Messkategorie

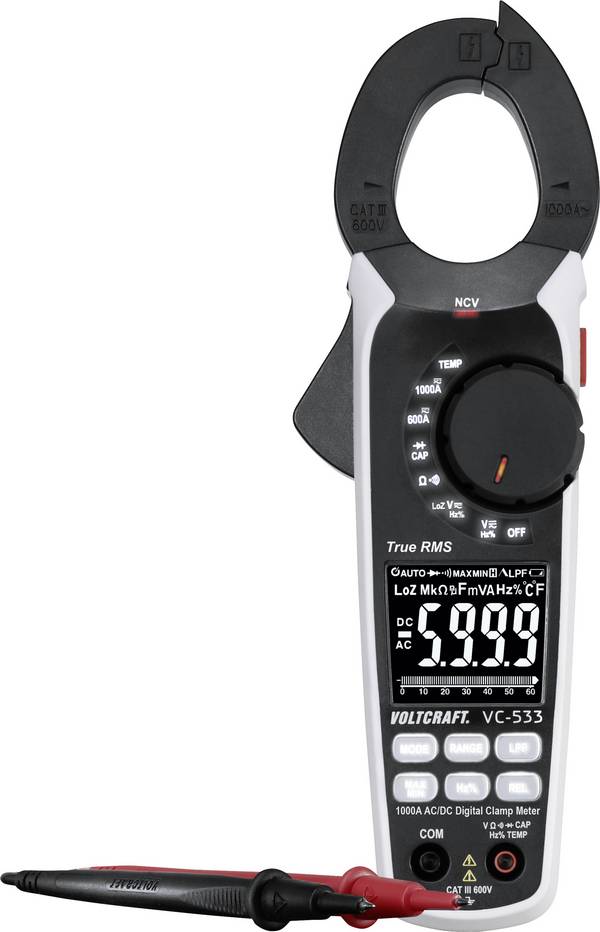

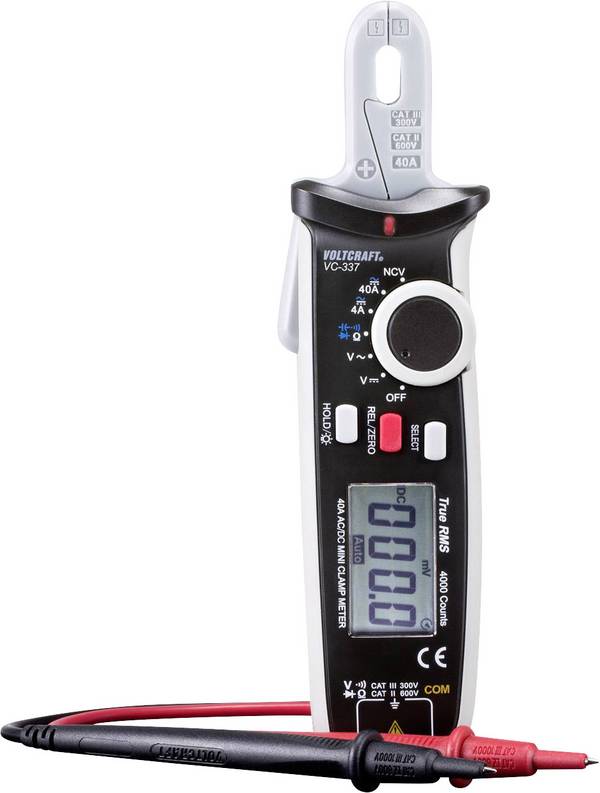

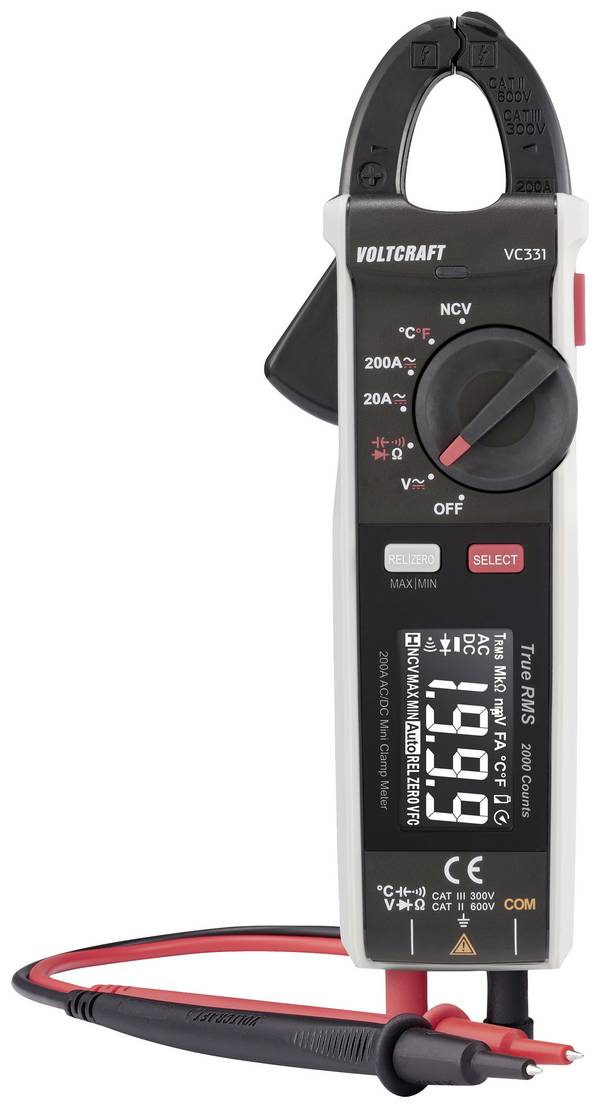

Neben der Entscheidung für ein Hand- oder Tisch-Multimeter, beziehungsweise eine Multimeter-Strommesszange, sollte bereits im Vorfeld geklärt werden, in welchem Umfeld Messungen durchgeführt werden. Die DIN EN 61010-1 beschreibt die zulässigen Anwendungsbereiche von Mess- und Prüfmitteln für elektrische Anlagen und Betriebsmittel und teilt diese in sogenannte Messkategorien ein. Es wird hier wie folgt unterschieden:

Messgenauigkeit, Auflösung und die benötigten Messfunktionen müssen zu den jeweiligen Messaufgaben passen. Die reine Displayauflösung sagt nicht zwingend etwas über die tatsächliche Messgenauigkeit aus. Mehrere Stellen hinter dem Komma sehen im LC-Display zwar durchaus beeindruckend aus, es zählt jedoch die tatsächliche Mess- und Anzeigegenauigkeit. Diese ist den einzelnen Messfunktionen und dem Messbereich entsprechend aus dem Datenblatt oder der Produktbeschreibung zu entnehmen.

Was ist der Unterschied zwischen Voltmeter und Multimeter?

Ein Voltmeter eignet sich lediglich für Spannungsmessungen. Ein Multimeter kann zusätzlich noch Ströme, Widerstände und teilweise weitere Messgrößen erfassen bzw. messen.

Was bedeutet AC/DC?

Die Abkürzung AC steht für „Alternating Current“ oder Wechselstrom und DC steht für „Direct Current“ oder Gleichstrom. Im deuten Sprachgebrauch wird jedoch von AC DC Spannung und AC DC Strom gesprochen.

Welche Arten von Batterien sind für Digital Multimeter geeignet?

Multimeter werden mit Batterien der Standardgröße betrieben. Welche Bauform letztendlich zum Einsatz kommt, ist von der Gehäusegröße abhängig und wird vom Messgerätehersteller definiert. Wenn Batterien ersetzt werden müssen, sollten unbedingt hochwertige Exemplare zum Einsatz kommen, um Schäden durch auslaufende Batterien zu vermeiden.

Was bedeutet bei einem Multimeter Betriebsdauer der Batterie?

Die Betriebsdauer der Batterie gibt an, wie lange ein Messgerät mit neuen Batterien betrieben werden kann. Da die Stromaufnahme sehr gering ist, sind die Betriebszeiten entsprechend lang. Viele Multimeter haben ein Batteriesymbol im Display, das vor schwächer werdenden Batterien warnt. Zudem schützen automatische Abschalteinrichtungen die Batterien vor einer unnötigen Entladung, wenn das Messgerät nicht ausgeschaltet wurde.

Was bedeutet Auto-Range beim Multimeter?

Ein Messgerät mit Auto-Range passt seinen Messbereich automatisch dem gemessenen Wert an. Damit wird eine möglichst exakte Anzeige des Messwertes im LC-Display gewährleistet. In der Messtechnik ist es sonst üblich, das Messgerät immer auf den größtmöglichen Messbereich zu stellen, wenn die tatsächliche Höhe des Messwertes nicht klar ist.

Was bedeutet True RMS (TRMS) bei einem Multimeter?

Die Bezeichnung True RMS (Root Mean Square) steht für Echteffektivwert. Der Effektivwert ist bei Wechselspannung und bei Wechselstrom ein wichtiger Wert. Zum Beispiel beträgt die Effektivspannung einer Netzsteckdose 230 V, wobei die Spitzenspannung der Sinuswelle mit 325 V deutlich höher ist. Bei sinusförmigem Signalverlauf zeigen Multimeter mit Durchschnittswertermittlung noch recht genaue Messergebnisse an. Sobald jedoch die Kurvenform eines zu messenden Signals vom Sinus abweicht und beispielsweise dreieckig, rechteckig oder sägezahnförmig ist, liefern Messgeräte mit Durchschnittswertermittlung stark verfälschte Ergebnisse. Multimeter mit TRMS hingegen zeigen auch in diesen Fällen den genauen Effektivwert automatisch an.
