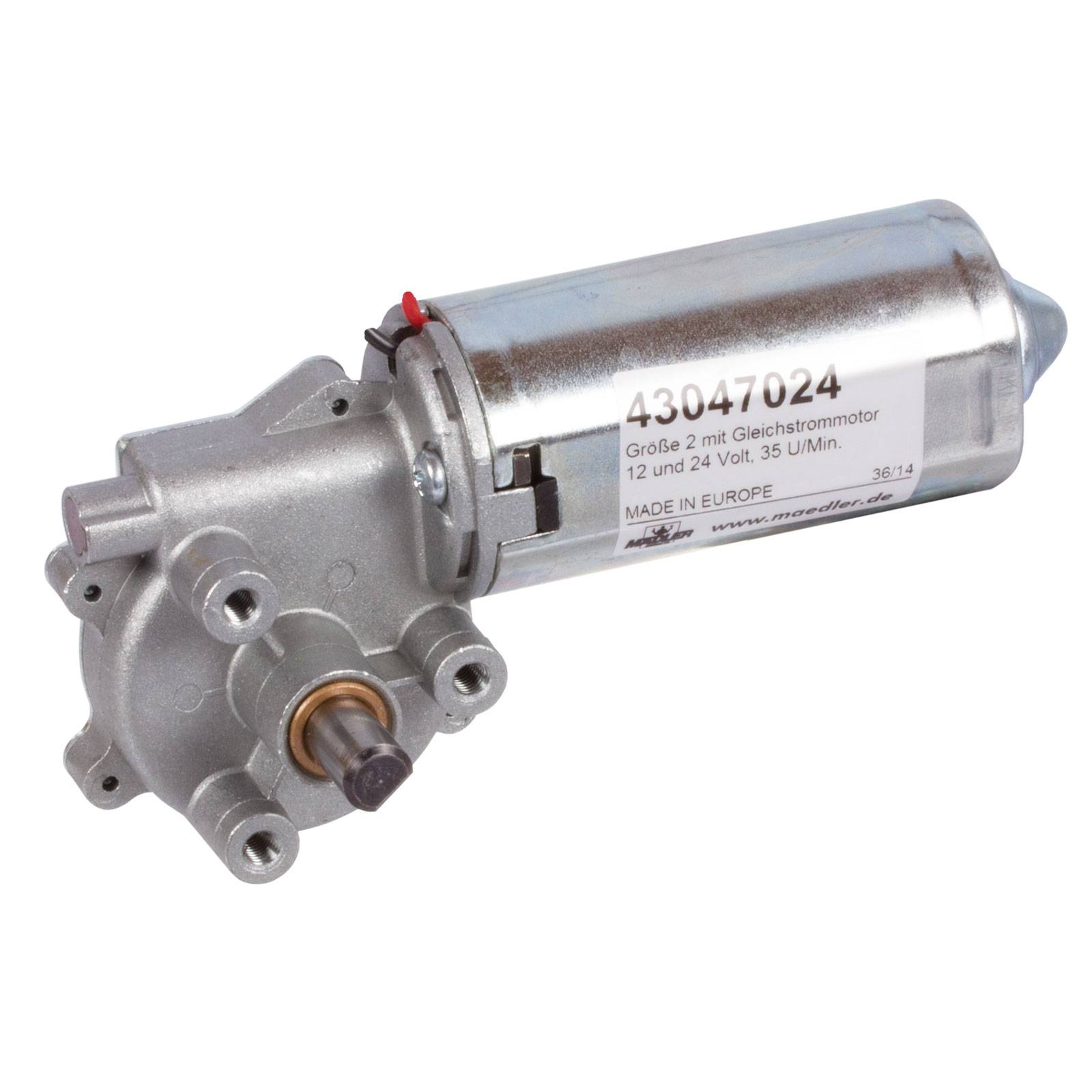

43047324 Getriebemotor SFS 2 i=62:1
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Highlights & Details
- Artikelnummer (SKU)43047324Nennspannung24 [V]Leerlaufdrehzahl [n0]140,0 [min-1]Nenndrehzahl [nN ]124,0 [min-1]Nenndrehmoment [MN]2,0 [Nm]Nennstrom [IN]3,0 [A]Nennleistung [PN]26,0 [W]Anzugsmoment [MA]18,0 [Nm]Übersetzung [i]62:1Wellenende (Form)BGewicht700 [g]
Technische Daten
- Artikelnummer (SKU)43047324Nennspannung24 [V]Leerlaufdrehzahl [n0]140,0 [min-1]Nenndrehzahl [nN ]124,0 [min-1]Nenndrehmoment [MN]2,0 [Nm]Nennstrom [IN]3,0 [A]Nennleistung [PN]26,0 [W]Anzugsmoment [MA]18,0 [Nm]Übersetzung [i]62:1Wellenende (Form)BGewicht700 [g]
- Typ
43047324
- Nennleistung
26.0 W
- Nenndrehzahl
124.0 U/min
- Herst.-Teilenr.
43047324
- Nenndrehmoment
2.0 Nm
- Untersetzung (Details)
62:1
- UKCA
Ja
- Produkt-Art
Getriebemotor
Dokumente & Downloads
Datenblatt
Datenblatt 929525109 43047324 Getriebemotor SFS 2 i=62:1
Beschreibung

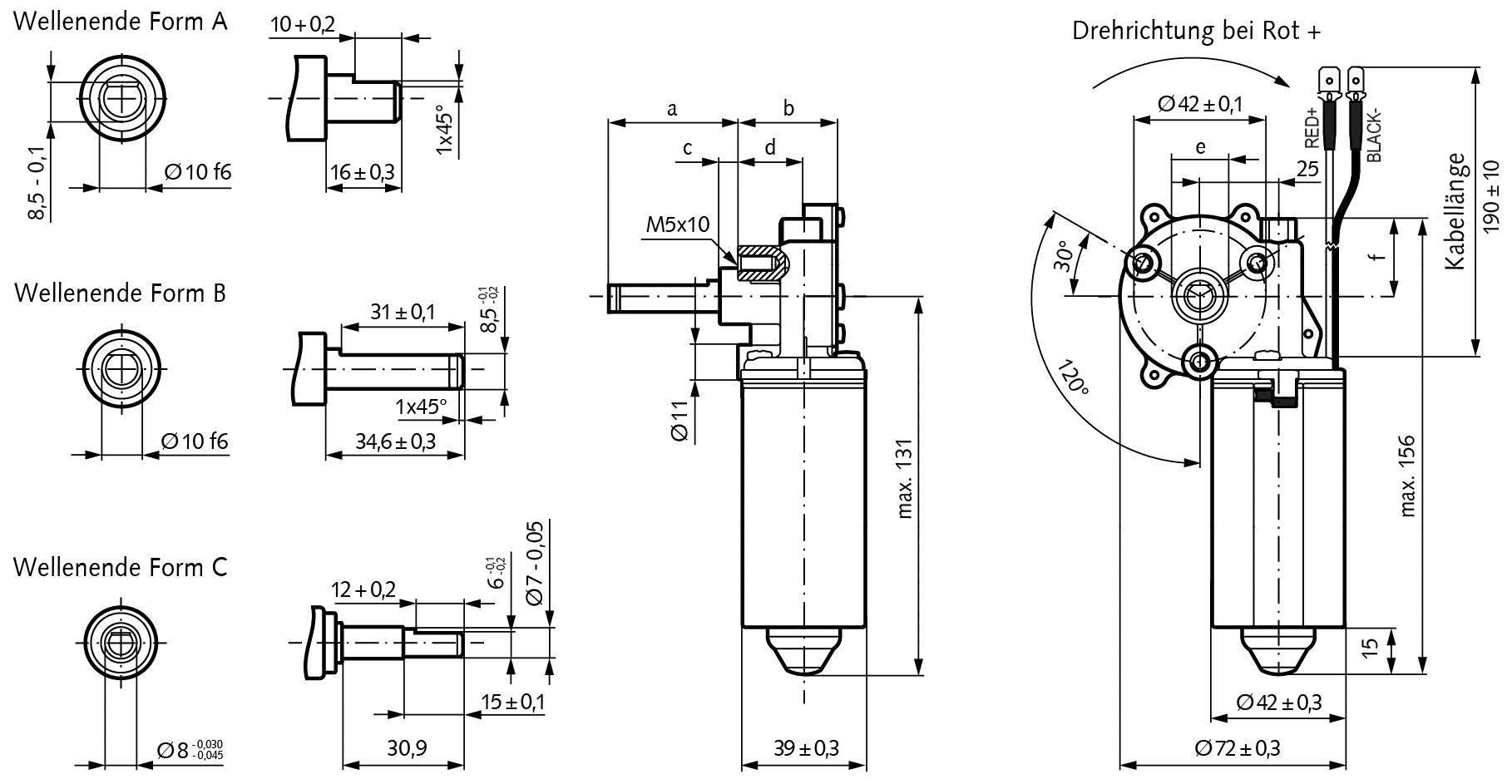

43047324 Gehäuse: Motor: Stahl, verzinkt. Getriebe: Aluminium.
In allen Baulagen montierbar.
Verzahnung: Schneckenradsatz aus Kunststoff.
Lagerung: Abtriebsseitig Gleitlager, motorseitig Kugellager.
Schmierung: Wartungsfreie Fettschmierung.
Motor: Gleichstrommotor 12 V bzw. 24 V, entstört.
Änderung der Drehrichtung durch Polungsumkehrung.
Schutzart nach EN 60529: IP 30.
Betriebsart nach VDE 0530: S2-10 min.
Zulässige Umgebungstemperatur im Betrieb: -10 bis +60ºC.
Idealer Antrieb für Kurzzeitbetrieb, z.B. für Stelleinrichtungen.
Zulässige radiale Wellenlast FR: 60 N (10 mm vom Lagerbund).
Zulässige axiale Wellenlast FA: 10 N Zugbelastung oder 15 N Druckbelastung.
Hinweis
Alle Angaben sind Mittelwerte gemessen im kalten Zustand des
Motors. Abweichungen von 10% sind möglich.
Um eine Überlastung des Getriebes zu vermeiden, dürfen die
genannten Grenzbelastungswerte nicht überschritten werden.
Weitere Typen auf Anfrage lieferbar.
In allen Baulagen montierbar.
Verzahnung: Schneckenradsatz aus Kunststoff.
Lagerung: Abtriebsseitig Gleitlager, motorseitig Kugellager.
Schmierung: Wartungsfreie Fettschmierung.
Motor: Gleichstrommotor 12 V bzw. 24 V, entstört.
Änderung der Drehrichtung durch Polungsumkehrung.
Schutzart nach EN 60529: IP 30.
Betriebsart nach VDE 0530: S2-10 min.
Zulässige Umgebungstemperatur im Betrieb: -10 bis +60ºC.
Idealer Antrieb für Kurzzeitbetrieb, z.B. für Stelleinrichtungen.
Zulässige radiale Wellenlast FR: 60 N (10 mm vom Lagerbund).
Zulässige axiale Wellenlast FA: 10 N Zugbelastung oder 15 N Druckbelastung.
Hinweis
Alle Angaben sind Mittelwerte gemessen im kalten Zustand des
Motors. Abweichungen von 10% sind möglich.
Um eine Überlastung des Getriebes zu vermeiden, dürfen die
genannten Grenzbelastungswerte nicht überschritten werden.
Weitere Typen auf Anfrage lieferbar.
