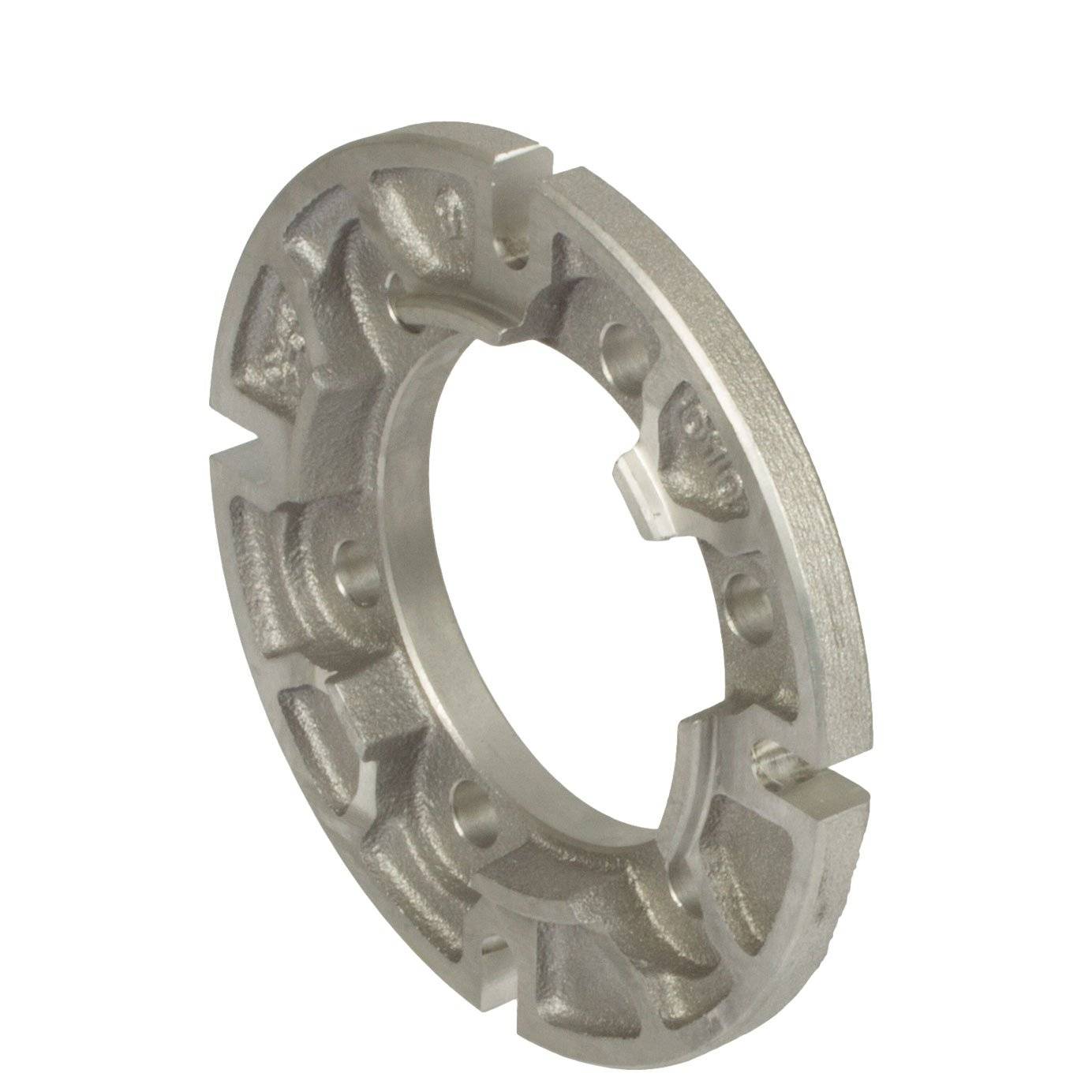

43204016 Abtriebsflansch Größe 40 Ø160
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Highlights & Details

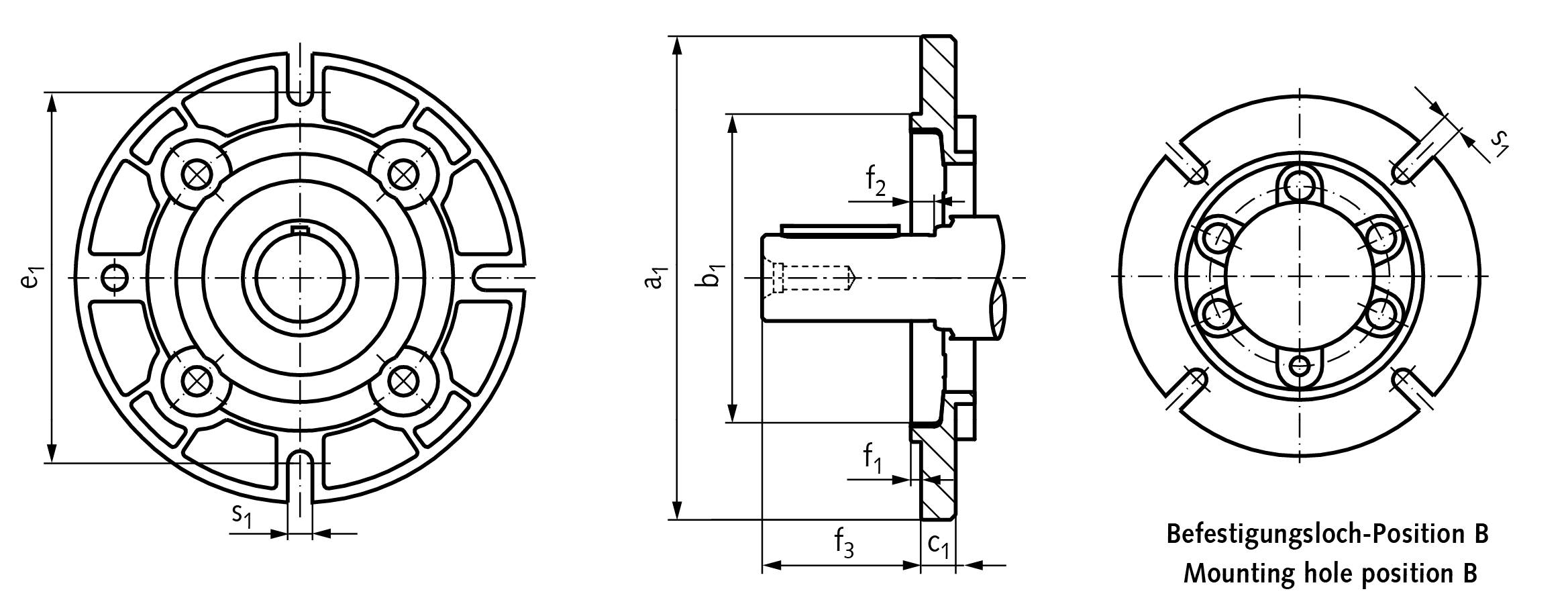

- Artikelnummer (SKU)43204016Flanschdurchmesser [a1]160 [mm]Lochkreisdurchmesser [b1]110 [mm]Flanschbreite [c1]10 [mm]Abstand der Nuten [e1]130 [mm]Nabenlänge [f1]3 [mm]Überstand [f2]6 [mm]Wellenlänge bis Flansch [f3]47 [mm]Nutbreite [s1]9 [mm]Bef.-Loch-PositionBGewicht0,42 [kg]
Technische Daten
- Artikelnummer (SKU)43204016Flanschdurchmesser [a1]160 [mm]Lochkreisdurchmesser [b1]110 [mm]Flanschbreite [c1]10 [mm]Abstand der Nuten [e1]130 [mm]Nabenlänge [f1]3 [mm]Überstand [f2]6 [mm]Wellenlänge bis Flansch [f3]47 [mm]Nutbreite [s1]9 [mm]Bef.-Loch-PositionBGewicht0,42 [kg]
- Typ
43204016
- Breite
10 mm
- Herst.-Teilenr.
43204016
- Ausführung
Größe 40
- Wellen-Ø
16 mm
- UKCA
Ja
- Produkt-Art
Getriebemotor
Dokumente & Downloads
Datenblatt
Datenblatt 929566536 43204016 Abtriebsflansch Größe 40 Ø160
Beschreibung
43204016
Werkstoff: Aluminium. Abtriebsseitiger Flansch zum kundenseitigen
Nachrüsten für Getriebemotoren HR/I, zum Umbau von Fußausführung auf
Flanschausführung B5. Für jede Getriebegröße sind Flansche in den
unterschiedlichen, gängigen Durchmessern lieferbar. Mit
Befestigungsschrauben. Der standardmäßige Getriebefuß kann bei Bedarf
einfach abgeschraubt werden. Die gleichzeitige Verwendung von Fuß und
Abtriebsflansch ist nicht immer möglich. Wir bitten um Rücksprache.
Werkstoff: Aluminium. Abtriebsseitiger Flansch zum kundenseitigen
Nachrüsten für Getriebemotoren HR/I, zum Umbau von Fußausführung auf
Flanschausführung B5. Für jede Getriebegröße sind Flansche in den
unterschiedlichen, gängigen Durchmessern lieferbar. Mit
Befestigungsschrauben. Der standardmäßige Getriebefuß kann bei Bedarf
einfach abgeschraubt werden. Die gleichzeitige Verwendung von Fuß und
Abtriebsflansch ist nicht immer möglich. Wir bitten um Rücksprache.
