47502000 Spindelhubgetriebe Größe 0, Ausf. C
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
530,54 €
5
6% = 33,16 €
497,38 €
10
11% = 59,93 €
470,61 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (530,54 € / Stück)
530,54 €
zzgl. MwSt.
Kostenfreier Versand
Nur noch 1 Stück verfügbar
Highlights & Details
- Artikelnummer (SKU)47502000Baugröße [Baugrösse]0max. Hubkraft2500 [N]Spindel [D4]Tr. 16 x 4 eingängig rechtsWirkungsgrad38 [%]Hub*1 [mm]Erforderliches Drehmoment bei max. Belastung [MD**]1,5 [Nm]Höhe des Gehäuses [A1]64 [mm]Breite des Gehäuses [B2]54 [mm]Länge des Gehäuses [C2]50 [mm]Gewicht (nur vom Getriebe)0,6 [kg]
Technische Daten
- Artikelnummer (SKU)47502000Baugröße [Baugrösse]0max. Hubkraft2500 [N]Spindel [D4]Tr. 16 x 4 eingängig rechtsWirkungsgrad38 [%]Hub*1 [mm]Erforderliches Drehmoment bei max. Belastung [MD**]1,5 [Nm]Höhe des Gehäuses [A1]64 [mm]Breite des Gehäuses [B2]54 [mm]Länge des Gehäuses [C2]50 [mm]Gewicht (nur vom Getriebe)0,6 [kg]
- Typ
47502000
- Abm.
(L x B x H) 95 x 54 x 64 mm
- Breite
54 mm
- Herst.-Teilenr.
47502000
- Höhe
64 mm
- Länge
95 mm
- Material
Stahl
- Max. Tragkraft
2500 N
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 929563067 47502000 Spindelhubgetriebe Größe 0, Ausf. C
Beschreibung
47502000
Ausführung C: Die Spindel ist mit dem Schneckenrad fest
verbunden. Die Axialbewegung übernimmt die außerhalb vom Getriebe
laufende Gewindemutter.
Gehäuse: Alu-Legierung Druckgusstechnik. Allseitig
bearbeitet. Standardmäßig mit Fett gefüllt.
Verzahnung: Schnecke aus ETG100, Rad aus Gbz12. Bedingt
selbsthemmend. Vibration, Erhöhung der Spindelsteigung oder die
Verwendung von Kugelgewindetrieben heben die Selbsthemmung wieder auf.
In diesem Falle ist z. B. der Anbau eines Bremsmotors vorzusehen. Für
langsamere Hubgeschwindigkeiten sind Schneckenradsätze mit höherer
Übersetzung auf Anfrage lieferbar.
Spindel: Bis Tr. 30 x 6: Stahl C15 gerollt. Ab Tr. 40 x 7: Stahl
C45, gewirbelt. Auf Anfrage auch linksgängig, rostfrei oder als
Kugelgewindetrieb lieferbar.
Ausdrehsicherung: Optional
gegen Mehrpreis. Dabei wird die Gewindespindel vor der Montage des
Schutzrohres gesichert, damit der Hub in ausgefahrenem Zustand begrenzt
ist, bzw. sich die Spindel nicht aus dem Getriebe herausdrehen lässt.
Achtung: Die aufgeführten Artikel-Nummern und Preise gelten nur
für Basisgetriebe ohne Spindel. Bitte erfragen Sie den Komplettpreis
inkl. Spindel und Zubehör wie z.B. Flanschplatte, Faltenbalg oder
Spiralfederabdeckung, Befestigungsleisten. Auf Wunsch ist eine
Ausführung für niedrige Hubgeschwindigkeit lieferbar (Hub 0,25 mm pro
Umdrehung der Eingangswelle, bzw. 0,2mm bei Größe 0).

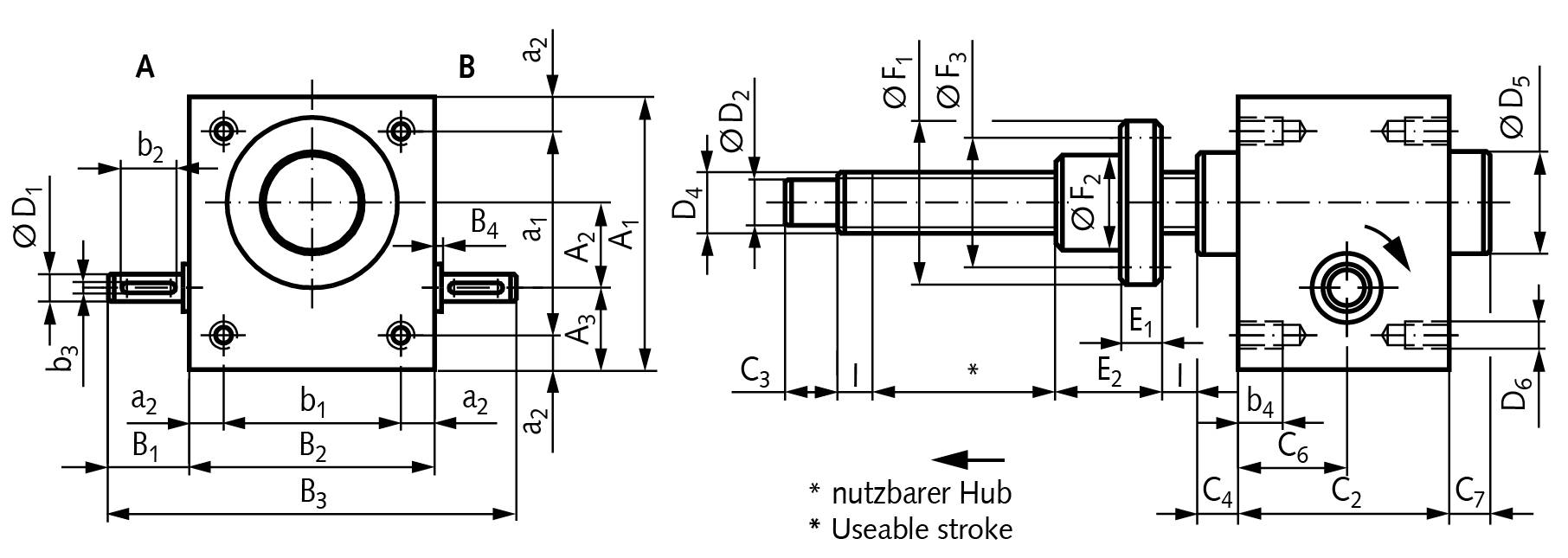

Weitere Maße finden Sie auf unserer Katalogseite.
1) Hub pro Umdrehung der Eingangswelle.
2) Erforderliches Drehmoment bei max. Belastung (nur unter
optimalen Bedingungen bei eingelaufener Spindel).
Ausführung C: Die Spindel ist mit dem Schneckenrad fest
verbunden. Die Axialbewegung übernimmt die außerhalb vom Getriebe
laufende Gewindemutter.
Gehäuse: Alu-Legierung Druckgusstechnik. Allseitig
bearbeitet. Standardmäßig mit Fett gefüllt.
Verzahnung: Schnecke aus ETG100, Rad aus Gbz12. Bedingt
selbsthemmend. Vibration, Erhöhung der Spindelsteigung oder die
Verwendung von Kugelgewindetrieben heben die Selbsthemmung wieder auf.
In diesem Falle ist z. B. der Anbau eines Bremsmotors vorzusehen. Für
langsamere Hubgeschwindigkeiten sind Schneckenradsätze mit höherer
Übersetzung auf Anfrage lieferbar.
Spindel: Bis Tr. 30 x 6: Stahl C15 gerollt. Ab Tr. 40 x 7: Stahl
C45, gewirbelt. Auf Anfrage auch linksgängig, rostfrei oder als
Kugelgewindetrieb lieferbar.
Ausdrehsicherung: Optional
gegen Mehrpreis. Dabei wird die Gewindespindel vor der Montage des
Schutzrohres gesichert, damit der Hub in ausgefahrenem Zustand begrenzt
ist, bzw. sich die Spindel nicht aus dem Getriebe herausdrehen lässt.
Achtung: Die aufgeführten Artikel-Nummern und Preise gelten nur
für Basisgetriebe ohne Spindel. Bitte erfragen Sie den Komplettpreis
inkl. Spindel und Zubehör wie z.B. Flanschplatte, Faltenbalg oder
Spiralfederabdeckung, Befestigungsleisten. Auf Wunsch ist eine
Ausführung für niedrige Hubgeschwindigkeit lieferbar (Hub 0,25 mm pro
Umdrehung der Eingangswelle, bzw. 0,2mm bei Größe 0).
Weitere Maße finden Sie auf unserer Katalogseite.
1) Hub pro Umdrehung der Eingangswelle.
2) Erforderliches Drehmoment bei max. Belastung (nur unter
optimalen Bedingungen bei eingelaufener Spindel).
