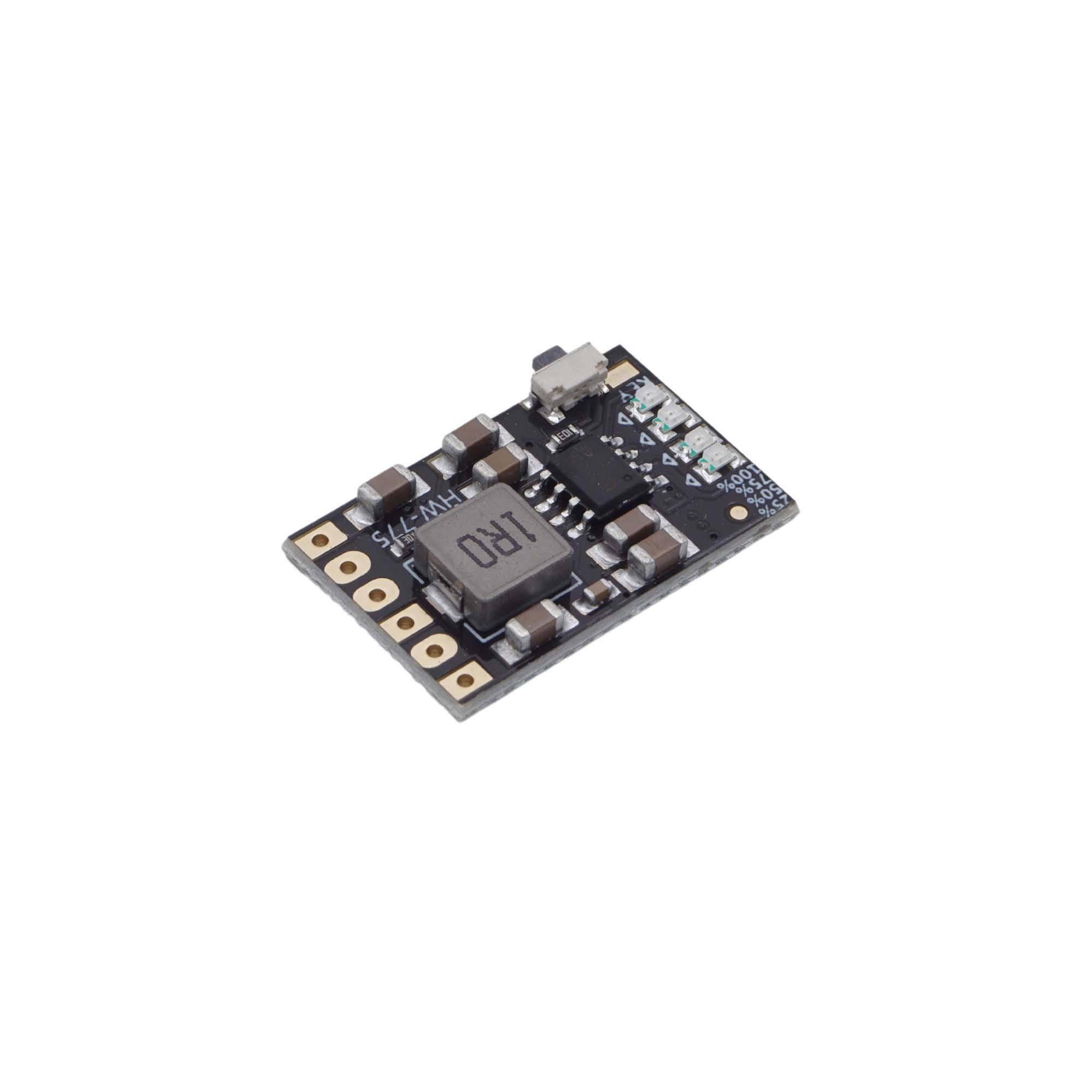

4in1 Lade-, Entlade-, Schutzschaltungs-, Spannungswandler Modul für 3,7V Lithium Akkus, 5V / 2A

Mit diesem Lademodul können Lithium Ionen und Lithium Polymer Akkus ge- und entladen werden. Das Modul vereint 4 Funktionen (Laden, Entladen, Schutzschaltung, Spannungswandlung) und unterstützt einen maximalen Lade-/Entladestrom von 2A.

Das Modul kann zum Modding des Retroflag GPi Cases verwendet werden:

Technische Daten:

Ladespannung: 4,5V-5,5V DC (empfohlen DC 5V)
Ladestrom: 0-2.1A
Lade-Ruhestrom : 100uA
Ladeschlussspannung: 4,2V+-1%
Entladestrom: 0-2,4A
Entladungs-Ruhestrom: 50uA
Entladungseffizienz: bis zu 96%
Ausgangsspannung: 5V
Ausgangsstrom: 0-2,4A

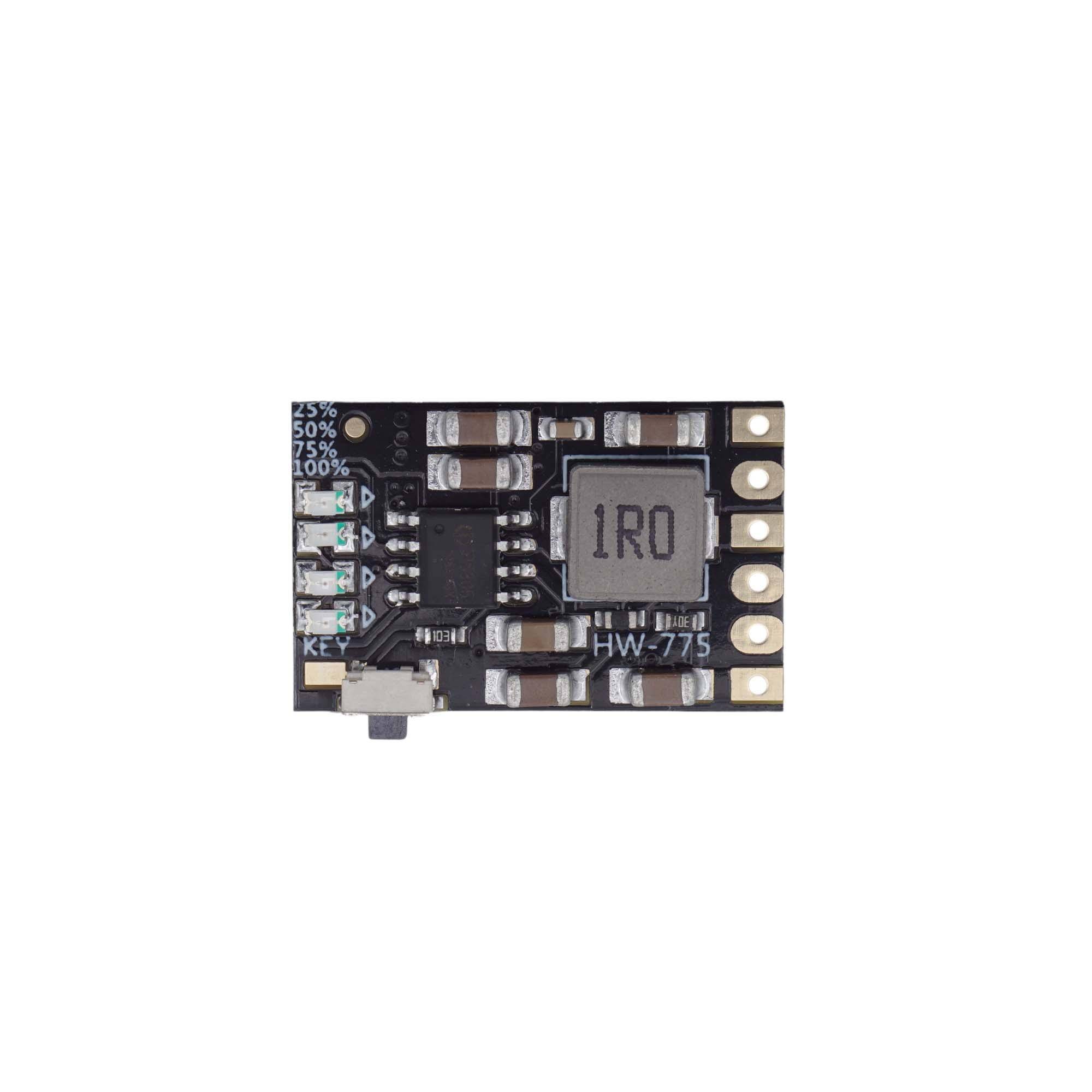

4 Stufige Ladezustandsanzeige (25 / 50 / 75 / 100%)
Betriebstemperatur: -20° bis +85°
Abmessungen: 25 x 16 x 4 mm
Gewicht: 2,3g


Das Modul verfügt über eine Schutzfunktion für Lithium-Ionen Akkus. Mit dem Modul können sowohl geschützte als auch ungeschützte Lithium-Ionen Akkus betrieben werden.
Folgende Schutzfunktionen werden unterstützt:

Überstromschutz (OCP)
Überspannungsschutz (OVP)
Kurzschlussschutz (SCP)
Übertemperaturschutz (OTP)

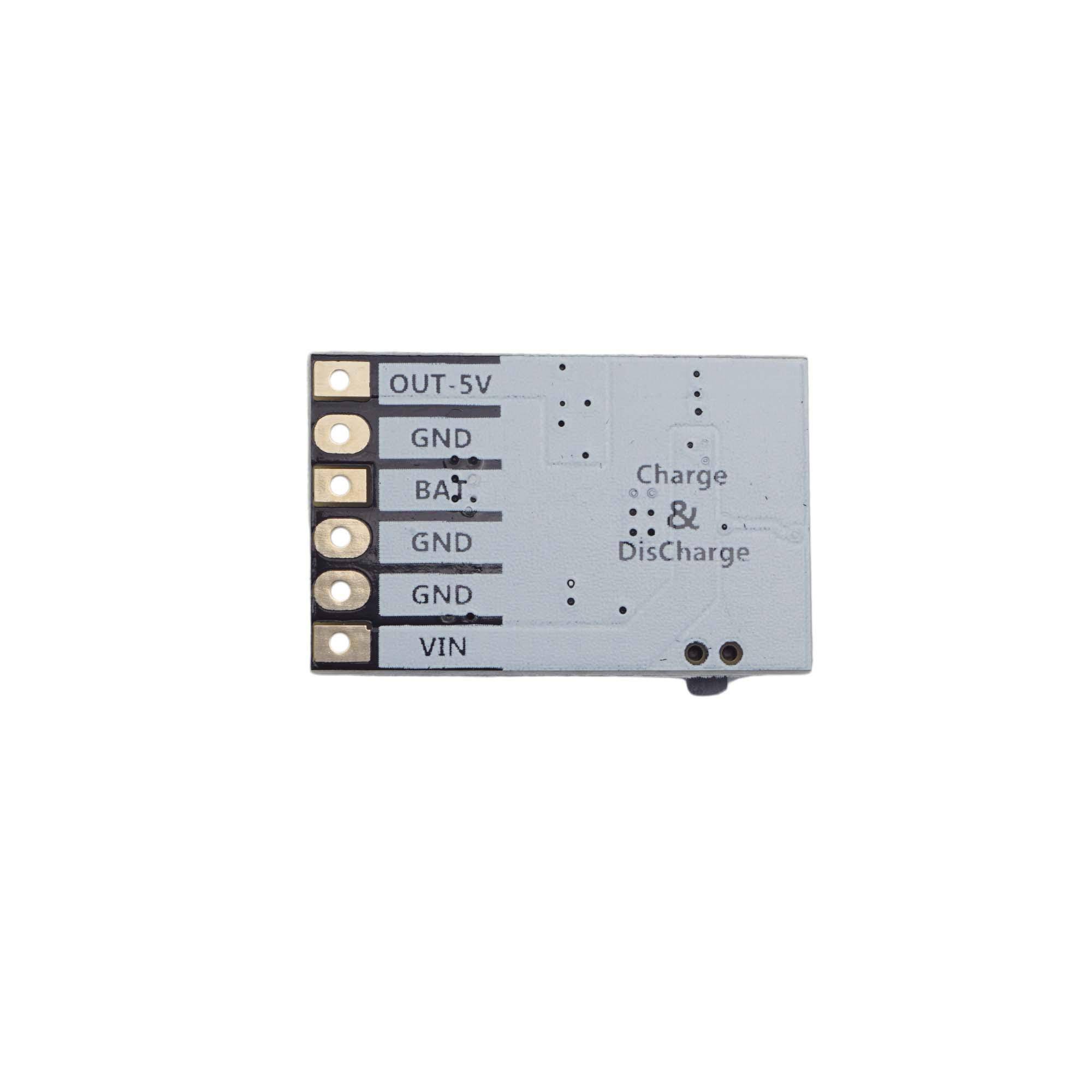

Pin-Beschreibung:

VIN : Ladeanschluss ist Eingang +
GND : Negativer Eingang für Ladeanschluss -
BAT : Lithium-Batterie +
GND : Lithium-Batterie -
GND : Ausgang negativer Ausgang -
VOUT: Ausgang positiver Ausgang +
KEY: Anschluss für mitgelieferten Taster


Hinweise:
1 Wird im Entladungsmodus der KEY-Anschluss einmal ausgelöst, wird der Ausgang eingeschaltet. Mit zweimaligem auslösen, wird der Ausgang ausgeschaltet.
2 Wenn der Verbraucher zum ersten Mal angeschlossen wird, wird der Ausgang automatisch eingeschaltet. Wenn die Last weniger als 50MA beträgt, wird der Ausgang nach 30 Sekunden abgeschaltet; wenn die Last mehr als 50MA beträgt, wird der Ausgang weiterhin eingeschaltet.
3 Das Modul unterstüzt eine Nutzung des Verbrauchers während des Ladevorgangs. Hinweis: die Ausgangsspannung beträgt zu diesem Zeitpunkt >4,7/<5V)
