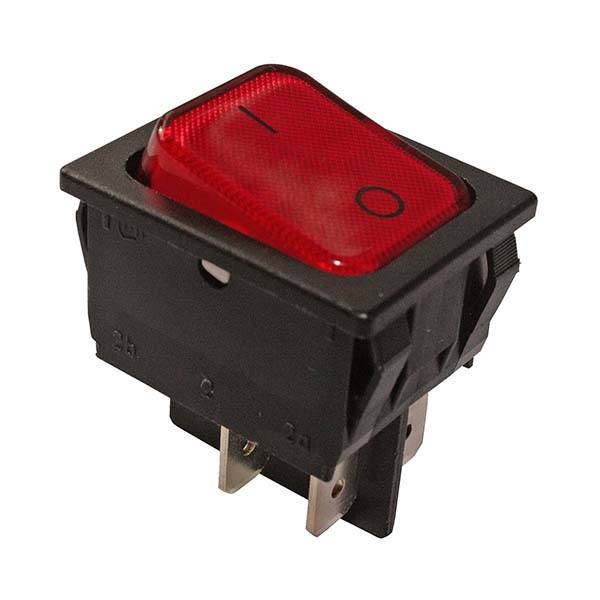

506 Wippschalter zweipolig beleuchtet Marquardt 1835.3112

Produktnummer 1835.3112 Produktfamilie Wippschalter Betätigungsart direkt Einschaltdauerstrom (Kapazitiv) 5 A Einschaltspitzenstrom (Kapazitiv) 120 A ROHS Konform ja Schaltfunktion Ausschalter (DPST) Material fester Kontakt Ag Polzahl 2 - polig Anschlüsse Steckanschluss, 6.3 x 0.8 Mechanische Lebensdauer 10E4 Schaltleistung IEC 20 (4) A 250 V AC 1E4 10 (8) A 250 V AC 5E4 Schaltleistung Nordamerika 16 A 250 V AC 1 HP Übergangswiderstand (Neuzustand) Isolationswiderstand (Neuzustand) > 100 (500 V DC) MOhm Spannungsfestigkeit bei 250 V Funktionsisolierung / Basisisolierung 1 500 V verstärkte Isolierung 3 000 V kleiner Kontaktabstand 500 V Kriechstromfestigkeit 250 PTI Isolationsabstand nach EN 61058 für verstärkte bzw. doppelte Isolierung Schutzart Anschluss IP 40 Betätiger IP 40 Temperaturbereich -20 °C ... +85 °C Temperaturbereich -20 °C ... +55 °C Lagertemperatur -40 °C ... +80 °C Entflammbarkeit UL 94 V-2 Glühdrahttesttemperatur 850 °C Betätiger und Zusatzbetätiger Wippe: PC, transparent rot, Kennzeichnung schwarz Gehäusebeschreibung Gehäuse: PA, schwarz Anschlussoberfläche Lageranschluss versilbert Außnanschluss versilbert Kontaktmaterial Ag Kontaktabstand >=3 mm Beleuchtung Funktionsbeleuchtung: Glimmleuchte, 230 V, rot Rating Code UL R 142 Kontaktart Abhebekontakt Aufsteckkraft der Steckhülsen ≤ 80 N Prüfzeichen CSA / UL / ENEC 05 Geeignet für Geräte der Schutzklasse II Zusatzbeschriftung Herstellort, - jahr, - woche nach DIN EN 60062 Befestigungsart Rastbefestigung X Y Z 0.75 ... 1.25 30 -0.1 22 +0.2 1.25 ... 2 30.2 -0.1 22 +0.2 2 ... 3 30.6 -0.1 22 +0.2 X = Gerätewanddicke Verschmutzungsgrad 3 Stehstoßpannung Bemessungswert 2500 V
