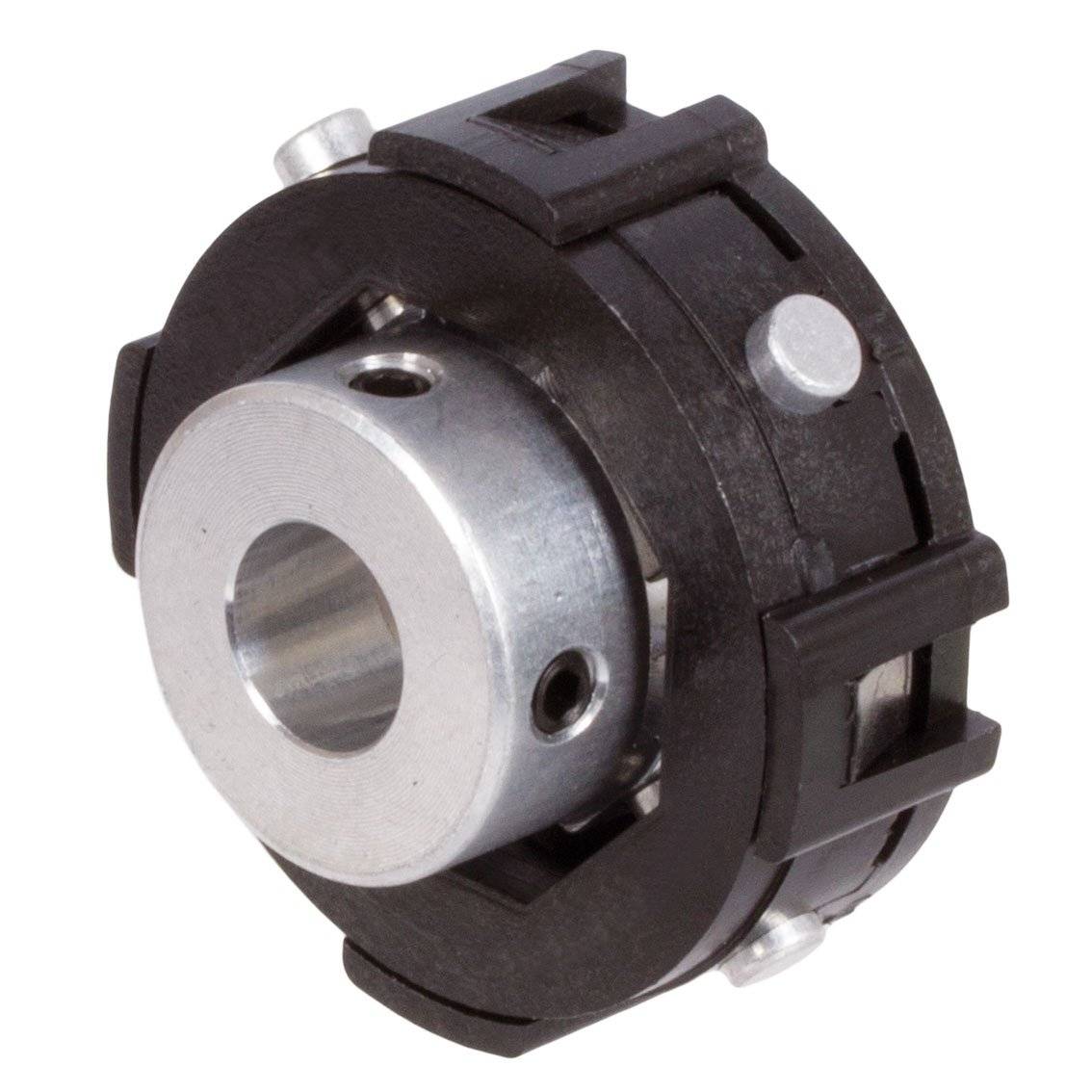

60100300 Kupplung HU Bohrung 3mm
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Klauenkupplung
Bohrungs-Durchmesser
3 mm
Außen-Ø
18.0 mm
Besonderheiten
spielfrei
Material
Kunststoff
Datenblatt (PDF)
26 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
20,92 €
5
3% = 0,60 €
20,32 €
10
6% = 1,24 €
19,68 €
25
12% = 2,45 €
18,47 €
50
22% = 4,56 €
16,36 €
100
30% = 6,21 €
14,71 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (20,92 € / Stück)
20,92 €
zzgl. MwSt.
& 14 Tage Rückgaberecht inklusive
Highlights & Details

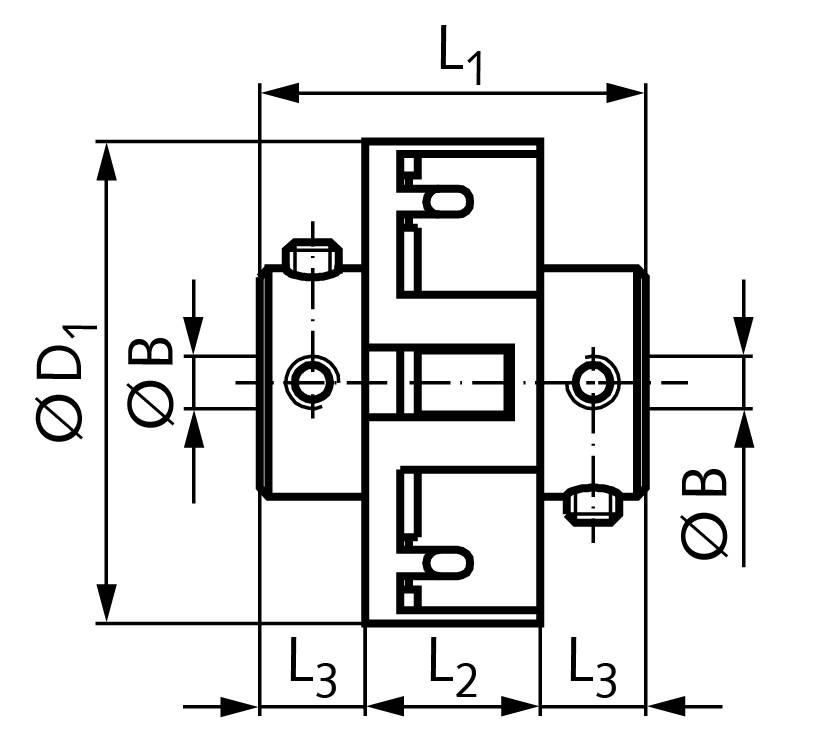

- Artikelnummer (SKU)60100300MaterialKunststoff / MessingRostfreiJaKupplungstypDrehstarr, winkelnachgiebigMax. Drehzahl3000 [U/min]Max. axiale Verlagerung0 [mm]Nut vorhandenNeinelektrisch isolierendJaTemperaturbereich von-20 [°C]Temperaturbereich bis60 [°C]OberflächeChromatiert und passiviertMax. Drehmoment0,3 [Nm]stat. Bruchmoment0,9 [Nm]Bohrungsdurchmesser3 [mm]Gesamtlänge [L1]14,2 [mm]Außendurchmesser [D1 [mm]]18,0 [mm]max. Verlagerung Winkel bei 3000 min-1 [Max]2 [°]max. Verlagerung radial bei 3000 min-1 [Max]0,20 [mm]Verdrehsteifigkeit25 [Nm/rad]Gewicht7 [g]
Technische Daten
- Artikelnummer (SKU)60100300MaterialKunststoff / MessingRostfreiJaKupplungstypDrehstarr, winkelnachgiebigMax. Drehzahl3000 [U/min]Max. axiale Verlagerung0 [mm]Nut vorhandenNeinelektrisch isolierendJaTemperaturbereich von-20 [°C]Temperaturbereich bis60 [°C]OberflächeChromatiert und passiviertMax. Drehmoment0,3 [Nm]stat. Bruchmoment0,9 [Nm]Bohrungsdurchmesser3 [mm]Gesamtlänge [L1]14,2 [mm]Außendurchmesser [D1 [mm]]18,0 [mm]max. Verlagerung Winkel bei 3000 min-1 [Max]2 [°]max. Verlagerung radial bei 3000 min-1 [Max]0,20 [mm]Verdrehsteifigkeit25 [Nm/rad]Gewicht7 [g]
- Produkt-Art
Klauenkupplung
- Bohrungs-Durchmesser
3 mm
- Außen-Ø
18.0 mm
- Besonderheiten
spielfrei
- Material
Kunststoff
- Nenndrehmoment (übertragbar)
0.3 Nm
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 929541693 60100300 Kupplung HU Bohrung 3mm
Beschreibung
60100300
Werkstoff: Bis D1 = 28 mm Naben aus Messing, chromatiert und
passiviert. Ab D1 = 41,4 mm Alu-Legierung mit
Aluchrom-Oberflächenbehandlung. Übertragungselement aus schwarzem
Polyacetal. Stellschraubenausführung. Diese einzigartigen spielfreien
und elektrisch isolierenden Mehrzweck-Kupplungen sind in unteren
Drehmomentbereichen zum Ausgleich von Winkel- und radialen
Fluchtungsfehlern geeignet. Ihre axiale Steifigkeit ist einzigartig. Sie
eignen sich dadurch für leichte Zug-Druckerfordernisse und für die
Fixierung axial unbefestigter Wellen. Anwendungen: Ideal für
Schrittmotoren durch die dämpfenden Eigenschaften der
Übertragungsscheibe aus Kunststoff. Positionierantriebe, Stellungsgeber
wie Inkremental- oder Absolutencoder, Pumpen etc. Temperaturbereich: -20
° C bis +60 ° C. Betriebsfaktoren siehe PDF-Katalogseite.
Werkstoff: Bis D1 = 28 mm Naben aus Messing, chromatiert und
passiviert. Ab D1 = 41,4 mm Alu-Legierung mit
Aluchrom-Oberflächenbehandlung. Übertragungselement aus schwarzem
Polyacetal. Stellschraubenausführung. Diese einzigartigen spielfreien
und elektrisch isolierenden Mehrzweck-Kupplungen sind in unteren
Drehmomentbereichen zum Ausgleich von Winkel- und radialen
Fluchtungsfehlern geeignet. Ihre axiale Steifigkeit ist einzigartig. Sie
eignen sich dadurch für leichte Zug-Druckerfordernisse und für die
Fixierung axial unbefestigter Wellen. Anwendungen: Ideal für
Schrittmotoren durch die dämpfenden Eigenschaften der
Übertragungsscheibe aus Kunststoff. Positionierantriebe, Stellungsgeber
wie Inkremental- oder Absolutencoder, Pumpen etc. Temperaturbereich: -20
° C bis +60 ° C. Betriebsfaktoren siehe PDF-Katalogseite.
