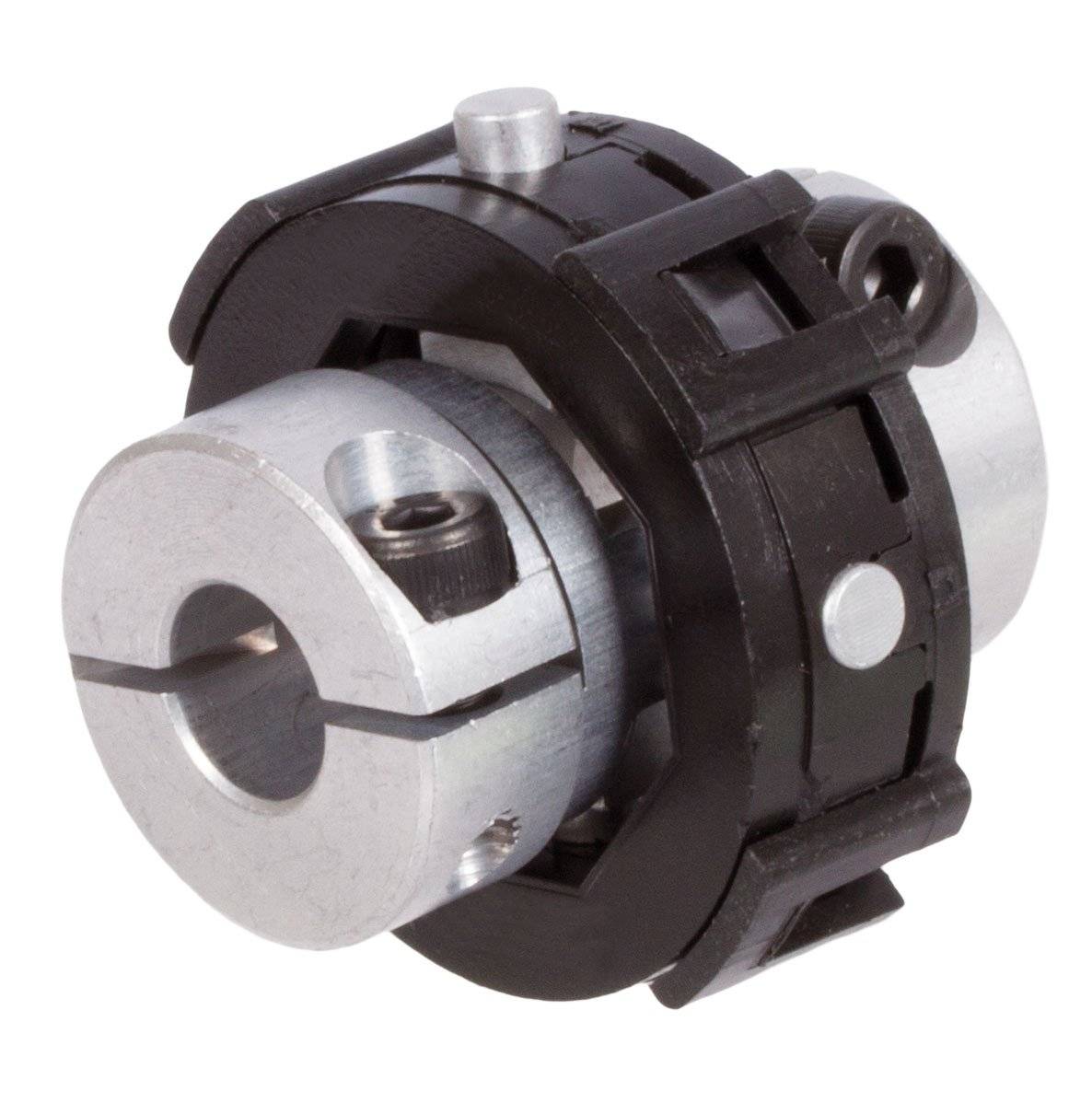

60110900 Kupplung HB Bohrung 6mm kaufen

1/3

Datenblatt (PDF)

Lieferung Fr., 25. Sept.

67 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (33,62 € / Stück)

33,62 €

zzgl. MwSt.

14 Tage Rückgaberecht inklusive

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

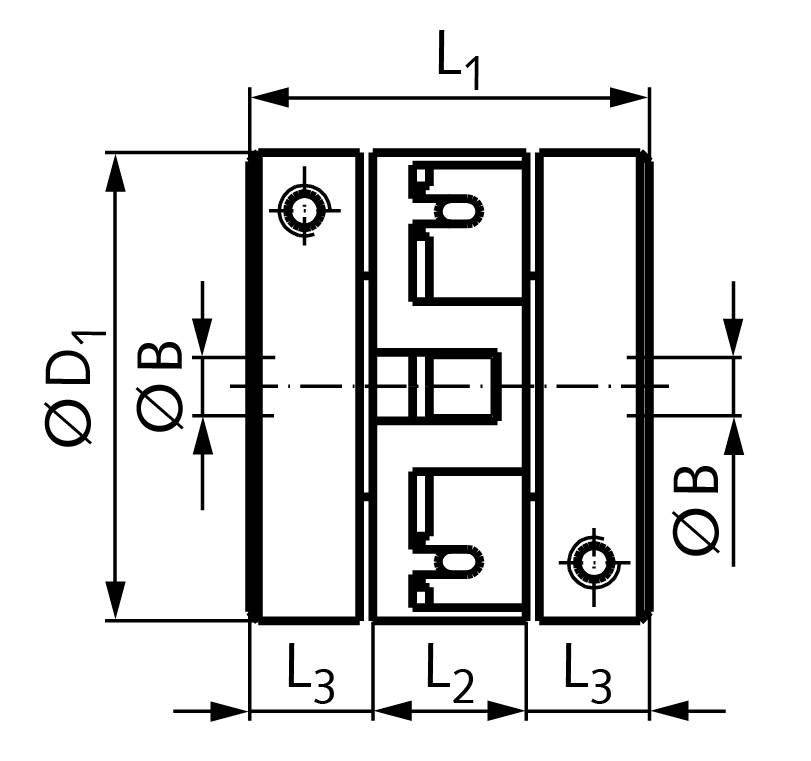

Artikelnummer (SKU)60110900MaterialKunststoff / MessingRostfreiJaKupplungstypDrehstarr, winkelnachgiebigMax. Drehzahl3000 [U/min]Max. axiale Verlagerung0 [mm]Nut vorhandenNeinelektrisch isolierendJaTemperaturbereich von-20 [°C]Temperaturbereich bis60 [°C]OberflächeChromatiert und passiviertMax. Drehmoment1,7 [Nm]stat. Bruchmoment5,0 [Nm]Bohrungsdurchmesser6 [mm]Gesamtlänge [L1]25,4 [mm]Außendurchmesser [D1 [mm]]28,0 [mm]max. Verlagerung Winkel bei 3000 min-1 [Max]2 [°]max. Verlagerung radial bei 3000 min-1 [Max]0,20 [mm]Verdrehsteifigkeit92 [Nm/rad]Gewicht26 [g]

Technische Daten

Artikelnummer (SKU)60110900MaterialKunststoff / MessingRostfreiJaKupplungstypDrehstarr, winkelnachgiebigMax. Drehzahl3000 [U/min]Max. axiale Verlagerung0 [mm]Nut vorhandenNeinelektrisch isolierendJaTemperaturbereich von-20 [°C]Temperaturbereich bis60 [°C]OberflächeChromatiert und passiviertMax. Drehmoment1,7 [Nm]stat. Bruchmoment5,0 [Nm]Bohrungsdurchmesser6 [mm]Gesamtlänge [L1]25,4 [mm]Außendurchmesser [D1 [mm]]28,0 [mm]max. Verlagerung Winkel bei 3000 min-1 [Max]2 [°]max. Verlagerung radial bei 3000 min-1 [Max]0,20 [mm]Verdrehsteifigkeit92 [Nm/rad]Gewicht26 [g]

Material: Kunststoff

Bohrungs-Durchmesser: 6 mm

Besonderheiten: spielfrei

Außen-Ø: 28.0 mm

Nenndrehmoment (übertragbar): 1.7 Nm

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 929526177 60110900 Kupplung HB Bohrung 6mm

Beschreibung

60110900
Werkstoff: Bis D1 = 28 mm Naben aus Messing, chromatiert und
passiviert. Ab D1 = 41,4 mm Alu-Legierung mit
Aluchrom-Oberflächenbehandlung. Übertragungselement aus schwarzem
Polyacetal. Klemmnabenausführung. Ausnahme: Art. 60111700 in
Stellschraubenausführung. Diese einzigartigen spielfreien und elektrisch
isolierenden Mehrzweck-Kupplungen sind in unteren Drehmomentbereichen
zum Ausgleich von Winkel- und radialen Fluchtungsfehlern geeignet. Ihre
axiale Steifigkeit ist einzigartig. Sie eignen sich dadurch für leichte
Zug-Druckerfordernisse und für die Fixierung axial unbefestigter Wellen.
Anwendungen: pulsgesteuerte Antriebe (z.B. Schrittmotoren, Messwandler,
Drehzahlgeber, Potentiometer). Temperaturbereich: -20 ° C bis +60 ° C.
Betriebsfaktoren siehe PDF-Katalogseite.

Ausführung

Artikelnummer (SKU)60110900MaterialKunststoff / MessingRostfreiJaKupplungstypDrehstarr, winkelnachgiebigMax. Drehzahl3000 [U/min]Max. axiale Verlagerung0 [mm]Nut vorhandenNeinelektrisch isolierendJaTemperaturbereich von-20 [°C]Temperaturbereich bis60 [°C]OberflächeChromatiert und passiviertMax. Drehmoment1,7 [Nm]stat. Bruchmoment5,0 [Nm]Bohrungsdurchmesser6 [mm]Gesamtlänge [L1]25,4 [mm]Außendurchmesser [D1 [mm]]28,0 [mm]max. Verlagerung Winkel bei 3000 min-1 [Max]2 [°]max. Verlagerung radial bei 3000 min-1 [Max]0,20 [mm]Verdrehsteifigkeit92 [Nm/rad]Gewicht26 [g]

Lieferumfang

Artikelnummer (SKU)60110900MaterialKunststoff / MessingRostfreiJaKupplungstypDrehstarr, winkelnachgiebigMax. Drehzahl3000 [U/min]Max. axiale Verlagerung0 [mm]Nut vorhandenNeinelektrisch isolierendJaTemperaturbereich von-20 [°C]Temperaturbereich bis60 [°C]OberflächeChromatiert und passiviertMax. Drehmoment1,7 [Nm]stat. Bruchmoment5,0 [Nm]Bohrungsdurchmesser6 [mm]Gesamtlänge [L1]25,4 [mm]Außendurchmesser [D1 [mm]]28,0 [mm]max. Verlagerung Winkel bei 3000 min^-1 [Max]2 [°]max. Verlagerung radial bei 3000 min^-1 [Max]0,20 [mm]Verdrehsteifigkeit92 [Nm/rad]Gewicht26 [g]

Hinweise

Artikelnummer (SKU)60110900MaterialKunststoff / MessingRostfreiJaKupplungstypDrehstarr, winkelnachgiebigMax. Drehzahl3000 [U/min]Max. axiale Verlagerung0 [mm]Nut vorhandenNeinelektrisch isolierendJaTemperaturbereich von-20 [°C]Temperaturbereich bis60 [°C]OberflächeChromatiert und passiviertMax. Drehmoment1,7 [Nm]stat. Bruchmoment5,0 [Nm]Bohrungsdurchmesser6 [mm]Gesamtlänge [L1]25,4 [mm]Außendurchmesser [D1 [mm]]28,0 [mm]max. Verlagerung Winkel bei 3000 min-1 [Max]2 [°]max. Verlagerung radial bei 3000 min-1 [Max]0,20 [mm]Verdrehsteifigkeit92 [Nm/rad]Gewicht26 [g]

Systemvoraussetzungen

Artikelnummer (SKU)60110900MaterialKunststoff / MessingRostfreiJaKupplungstypDrehstarr, winkelnachgiebigMax. Drehzahl3000 [U/min]Max. axiale Verlagerung0 [mm]Nut vorhandenNeinelektrisch isolierendJaTemperaturbereich von-20 [°C]Temperaturbereich bis60 [°C]OberflächeChromatiert und passiviertMax. Drehmoment1,7 [Nm]stat. Bruchmoment5,0 [Nm]Bohrungsdurchmesser6 [mm]Gesamtlänge [L1]25,4 [mm]Außendurchmesser [D1 [mm]]28,0 [mm]max. Verlagerung Winkel bei 3000 min^-1 [Max]2 [°]max. Verlagerung radial bei 3000 min^-1 [Max]0,20 [mm]Verdrehsteifigkeit92 [Nm/rad]Gewicht26 [g]

Beschreibung

Ausführung

Artikelnummer (SKU)60110900MaterialKunststoff / MessingRostfreiJaKupplungstypDrehstarr, winkelnachgiebigMax. Drehzahl3000 [U/min]Max. axiale Verlagerung0 [mm]Nut vorhandenNeinelektrisch isolierendJaTemperaturbereich von-20 [°C]Temperaturbereich bis60 [°C]OberflächeChromatiert und passiviertMax. Drehmoment1,7 [Nm]stat. Bruchmoment5,0 [Nm]Bohrungsdurchmesser6 [mm]Gesamtlänge [L1]25,4 [mm]Außendurchmesser [D1 [mm]]28,0 [mm]max. Verlagerung Winkel bei 3000 min-1 [Max]2 [°]max. Verlagerung radial bei 3000 min-1 [Max]0,20 [mm]Verdrehsteifigkeit92 [Nm/rad]Gewicht26 [g]

Lieferumfang

Artikelnummer (SKU)60110900MaterialKunststoff / MessingRostfreiJaKupplungstypDrehstarr, winkelnachgiebigMax. Drehzahl3000 [U/min]Max. axiale Verlagerung0 [mm]Nut vorhandenNeinelektrisch isolierendJaTemperaturbereich von-20 [°C]Temperaturbereich bis60 [°C]OberflächeChromatiert und passiviertMax. Drehmoment1,7 [Nm]stat. Bruchmoment5,0 [Nm]Bohrungsdurchmesser6 [mm]Gesamtlänge [L1]25,4 [mm]Außendurchmesser [D1 [mm]]28,0 [mm]max. Verlagerung Winkel bei 3000 min^-1 [Max]2 [°]max. Verlagerung radial bei 3000 min^-1 [Max]0,20 [mm]Verdrehsteifigkeit92 [Nm/rad]Gewicht26 [g]

Hinweise

Systemvoraussetzungen

Artikelnummer (SKU)60110900MaterialKunststoff / MessingRostfreiJaKupplungstypDrehstarr, winkelnachgiebigMax. Drehzahl3000 [U/min]Max. axiale Verlagerung0 [mm]Nut vorhandenNeinelektrisch isolierendJaTemperaturbereich von-20 [°C]Temperaturbereich bis60 [°C]OberflächeChromatiert und passiviertMax. Drehmoment1,7 [Nm]stat. Bruchmoment5,0 [Nm]Bohrungsdurchmesser6 [mm]Gesamtlänge [L1]25,4 [mm]Außendurchmesser [D1 [mm]]28,0 [mm]max. Verlagerung Winkel bei 3000 min^-1 [Max]2 [°]max. Verlagerung radial bei 3000 min^-1 [Max]0,20 [mm]Verdrehsteifigkeit92 [Nm/rad]Gewicht26 [g]
